Tipo de producto	Acumulador de agua caliente sanitaria
Marca	Gorenje
Modelo	KGV300
Capacidad	285 litros (KGV 300-1)
Peso vacío / en servicio	112 kg / 397 kg
Dimensiones (alto × ancho × fondo)	Aprox. 1550 × 740 × 560 mm (según modelo KGV 300-1)
Aislamiento	57 mm, clase de protección IP21
Protección anticorrosión	Esmalte vitrificado + ánodo de magnesio
Superficie de intercambio térmico	1,6 m² (intercambiador inferior)
Volumen del intercambiador térmico	10 litros
Presión máxima de servicio	0,5 MPa (5 bar)
Conexiones	Agua fría (G1), agua caliente (G1), circulación (G3/4), intercambiador entrada/salida (G1)
Fuentes de calefacción compatibles	Caldera, energía solar, bomba de calor
Posibilidad de resistencia eléctrica adicional	Sí, tipo R (brida Ø180 mm) o tipo SH (casquillo G6/4)
Mantenimiento recomendado	Verificación del ánodo cada 2 años, descalcificación según la calidad del agua

Preguntas frecuentes - KGV300 GORENJE

¿Cómo conectar el acumulador al agua fría y al agua caliente?

Conecte el agua fría a la conexión HV (róseta azul) y el agua caliente a la conexión TV (róseta roja). Respete las presiones: la presión de alimentación no debe superar 0,5 MPa. Instale una válvula de seguridad en la entrada de agua fría.

¿Puedo usar el acumulador con varias fuentes de calefacción?

Sí, el acumulador permite combinar caldera, energía solar y bomba de calor a través de los dos intercambiadores térmicos. Consulte los esquemas de conexión en el manual para las configuraciones posibles.

¿Cómo instalar la válvula de seguridad y con qué frecuencia revisarla?

Instale una válvula de seguridad en la entrada de agua fría con un desagüe hacia la presión atmosférica. Revísela cada 14 días abriendo el grifo de prueba: debe salir agua. Si no es así, reemplace la válvula.

¿Cómo mantener el ánodo de protección anticorrosión?

Haga revisar el ánodo de magnesio cada 2 años por un técnico calificado. Si está desgastado, reemplácelo para evitar la corrosión del tanque.

¿Cómo descalcificar el acumulador?

La descalcificación es necesaria según la dureza del agua. Llame a un profesional para eliminar la cal del interior y verificar el estado del ánodo durante la misma intervención.

¿Puedo agregar una resistencia eléctrica para calentar el agua?

Sí, puede instalar una resistencia eléctrica adicional de tipo R (sobre brida Ø180 mm) o de tipo SH (sobre casquillo G6/4) para un apoyo eléctrico si la temperatura es insuficiente o si las otras fuentes no están disponibles.

¿Cómo vaciar el acumulador en caso de riesgo de helada?

Si el agua puede congelarse, vacíe el aparato: cierre la entrada de agua, abra un grifo de agua caliente, luego abra la válvula de vaciado en la tubería de entrada de agua fría para evacuar toda el agua.

¿Cómo ajustar las sondas de temperatura en los canales?

Los canales H1 y H2 reciben las sondas. Coloque la sonda en la posición recomendada h1 (155 mm) o h2 (210 mm) según el tipo de intercambiador. Una posición más alta da un disparo más rápido pero menos agua caliente.

¿Cuál es la presión de agua recomendada?

La presión de alimentación no debe superar 0,5 MPa (5 bar). Si la presión es superior, instale un reductor de presión. Una presión demasiado alta puede dañar el acumulador.

¿Qué hacer en caso de mal funcionamiento o fuga?

No intente repararlo usted mismo. Contacte al servicio posventa autorizado de Gorenje. Para las intervenciones internas (ánodo, descalcificación, reparación), solo un técnico calificado está autorizado.

MANUAL DE USUARIO KGV300 GORENJE

Instrucciones de uso 14

Kasutusjuhend 19

Estimado comprador: le agradecemos su confianza al elegir nuestro producto.

POR FAVOR, LEA LAS INSTRUCCIONES ANTES DE INSTALAR Y UTILIZAR POR PRIMERA VEZ EL DEPÓSITO DE AGUA CALIENTE.

El depósito de agua caliente está fabricado conforme con todas las normas existentes. Sus características técnicas básicas se encuentran en la matrícula pegada sobre el marco de protección.

Solo el personal cualificado puede conectar el depósito de agua caliente. Cualquier intervención en su interior por causa de avería, eliminación de piedras producidas por el agua o el cambio del ánodo protector anticorrosión, puede realizarla solo el personal autorizado.

El depósito de agua caliente está fabricado de forma que permite utilizar las siguientes fuentes de calor a través de un transformador calorífero:

• Caldera de calefacción central
• Energía solar
• Bomba de calor

Al depósito de agua caliente se le puede incorporar un elemento calorífero de tipo R utilizando una brida de φ180 mm, o se le puede añadir un elemento calorífero de tipo SH utilizando conector G 6/4.

INSTALACIÓN

El depósito de agua caliente ha de instalarse en un ambiente seco, si es posible, colocarlo debajo de otras fuentes caloríficas (por ejemplo, caldera).

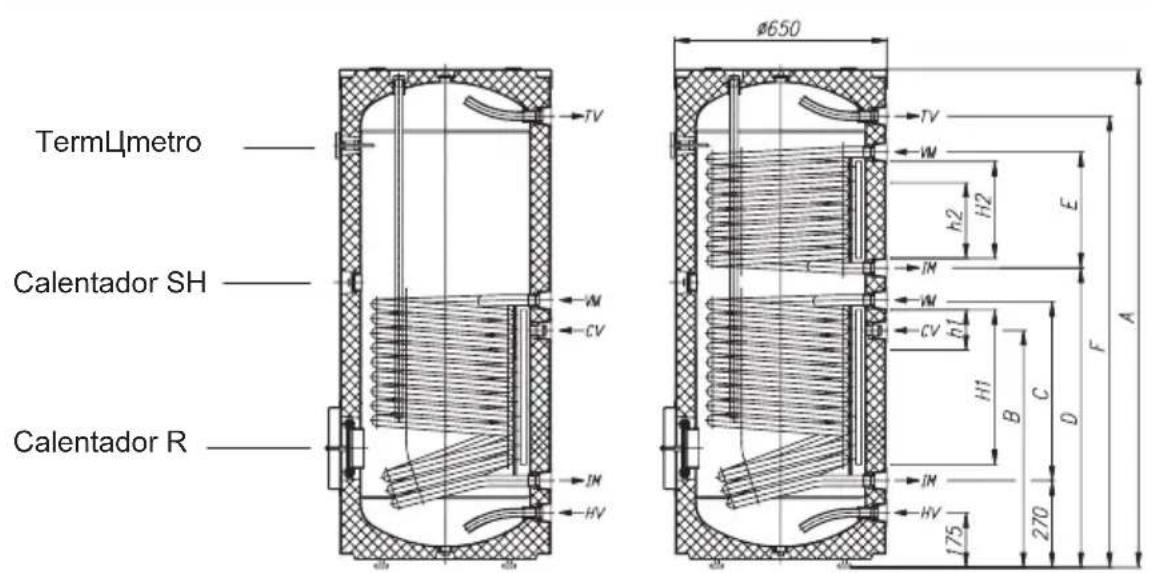

CARACTERÍSTICAS TÉCNICAS DEL DEPÓSITO DE AGUA CALIENTE

	KGV 200-1 KGV 300-1 KGV 300-2
A 11	50	1550 1550
B 56	740		740
C 38	560		560
D	-		-
E	-		-
F 10	10	1410 1410
HV	G 1		G 1
IM	G 1		G 1
CV	G 3/4		G 3/4
VM	G 1		G 1
TV G	1	G 1	G 1

	KGV 200-1	KGV 300-1	KGV 300-2
H1	300	480	480
H2	-	-	300
h1	100	155	155
h2	-	-	210

H1, H2 - El programa para los sensores h1, h2 - Posición de los sensores

HV - Afluencia (aflujo) del agua fría (roseta azul) IM - Salida del agua desagüe TC (roseta azul) CV - Conducto de circulación (roseta azul) VM - Entrada del medio TC (roseta roja) TV - Salida del agua caliente (roseta roja)

Tipo KGV 200-1 KGV 300-1 KGV 300-2
Volumen [I] 200	285 280
PresiLŋ [MPa] 0,6
Masa / Ilenado de agua [kg] 82	/ 282 112 / 397	134 / 414
ProtecciLŋ anticorrosiLŋ de caldera Esmalte / 6nodo Mg
Superficie caliente TC - baja [m²]	1,05	1,6	1,6
Superficie caliente TC - alta [m²]	-	-	1,09
Volumen TC - bajo [I]	6,6	10	10
Volumen TC - alto [I] -	-		6,8
Espesor del aislamento [mm] 57
El nivel de protecciLŋ ante la humedad	P 21

TC - Transmisor de calor

En la parte posterior del depósito del agua caliente se encuentran los canales para los sensores (H1, H2), donde se pueden situar los sensores para regular el sistema de conexión del depósito del agua caliente con fuentes caloríficas. El acceso a los canales se encuentra aproximadamente a media altura del depósito de agua caliente, por debajo de la tapa de junta, de la capa de protección.

Ha de posicionar el sensor en el canal y fijarlo. La posición recomendada de los sensores (H1, H2) en los canales está reflejada en el dibujo:

• Si usted posiciona el sensor más alto de la posición recomendada, el termostato responderá más rápido y los periodos del funcionamiento de la bomba de circulación serán más cortos. La diferencia entre la temperatura del agua en el depósito y el medio calefactor será mayor, consecuentemente tanto el nivel del agua como la temperatura del agua serán menores.
• Si usted direcciona el sensor más abajo de la posición recomendada, significará que los periodos de funcionamiento de la bomba de circulación serán más largos, la diferencia entre la temperatura del agua en el depósito y el medio calefactor será menor y por fin la temperatura del agua y el nivel de agua serán algo mayores.

CONEXIÓN EN LA CONDUCCIÓN DE AGUA

Antes de instalar y conectar el depósito de agua caliente ha de ajustar la funda de protección. Primero, ha de quitar la tapa superior y situar la funda de manera que los conectores en el depósito de agua coincidan con las ranuras de la funda. La funda se cierra con cremallera, ajustándose de arriba a abajo, después ha de tirar y atar el cordón en la parte superior de la funda y finalmente cubrirla otra vez con la tapa superior. Para posicionar el termómetro en una hendidura especial en la parte delantera del depósito de agua, ha de hacer un corte en la funda en el lugar adecuado. La conexión a la conducción de agua, o sea, la instalación de las rosetas ha de hacerse siguiendo las instrucciones para la instalación viendo el párrafo anterior.

Por causas de seguridad es obligatorio instalar en el tubo afluente una válvula de seguridad que impide la subida de presión en la caldera más de 0,1 MPa por encima de lo nominal. Por la presión de la atmósfera, la tobera del desagüe ha de tener obligatoriamente una salida. Para un óptimo funcionamiento, el funcionamiento de la válvula de seguridad ha de realizar los controles cada 14 días. Al comprobar el funcionamiento, ha de abrir el desagüe moviendo la manivela o destornillar la tuerca de la válvula (dependiendo del tipo de válvula). Siguiendo estos pasos, el agua debe de afluir por la tobera del desagüe, significando un buen funcionamiento de la válvula. Al calentar el agua en el depósito de agua caliente, la presión de esta asciende hasta el límite previamente programado en la válvula de seguridad. Puesto que el regreso del agua está impedido en la conducción de agua, se puede cerrar el goteo en la apertura del desagüe en la válvula de seguridad. Las gotas de agua se pueden conducir hasta el desagüe situando una pieza adicional que captura las gotas, por debajo de la válvula de seguridad. El tubo de desagüe situado por debajo de la válvula de seguridad ha de estar posicionado en la dirección recta - abajo y en un ambiente libre de congelación.

En caso de una instalación no conforme pueda ocurrir que el goteo de agua en la válvula de seguridad no se pueda llevar a desagüe con la pieza adicional, en este caso se puede evaporar el goteo situando un recipiente en el tubo afluente del calorífero. El volumen del recipiente es aproximadamente un 3 % del volumen del depósito.

El depósito de agua caliente se puede conectar a la cañería sin usar la válvula de reducción siempre cuando la presión en la red sea menor de 0,6 MPa. En caso contrario es necesario instalar una válvula reguladora de presión, con la función de asegurar que la presión en el tubo afluente que conduce hasta el depósito no sobrepasa el límite asignado.

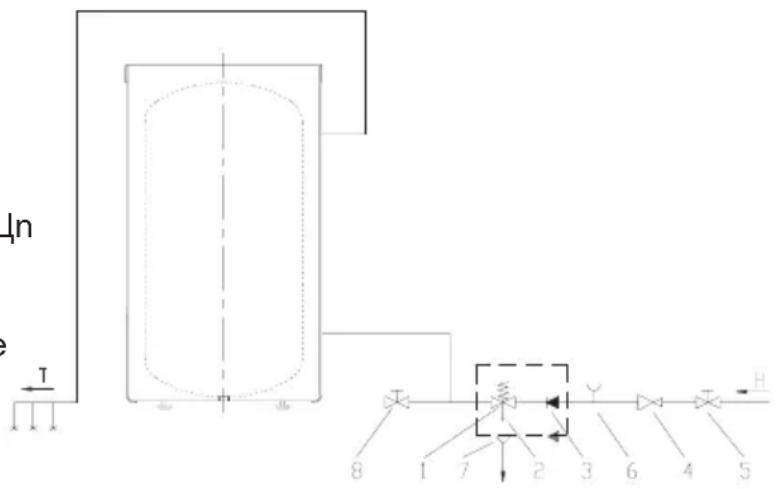

Leyenda:

1. Válvula de seguridad
2. Válvula de test
3. Válvula de una dirección (sin vuelta, ida solo)
4. Válvula de reducción de la presión
5. Válvula de cerradura
6. Pieza adicional de test
7. Embudo con conector al desagüe
8. Válvula de salida

H - Agua fría

T - Agua caliente

CONEXIÓN EN OTRAS FUENTES CALEFACTORIAS

El depósito de agua caliente posibilita la preparación de aguas sanitarias a través de uno o dos acumuladores de calor aprovechando varias fuentes de energía (p.ej. calefacción central, energía solar...). En la parte lateral del depósito de agua caliente se puede asentar también la bomba de calor.

Varias posibilidades de conexiones del depósito de agua caliente con fuentes de calor están reflejadas en los dibujos.

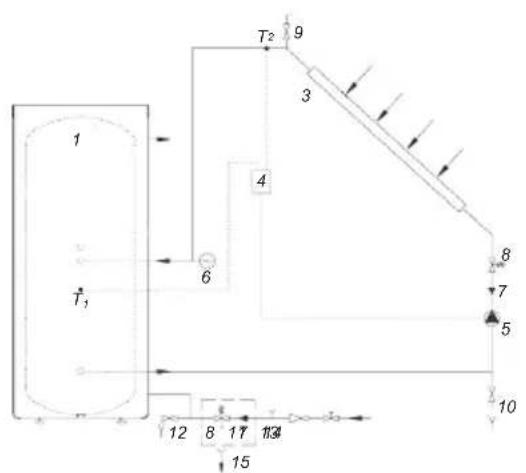

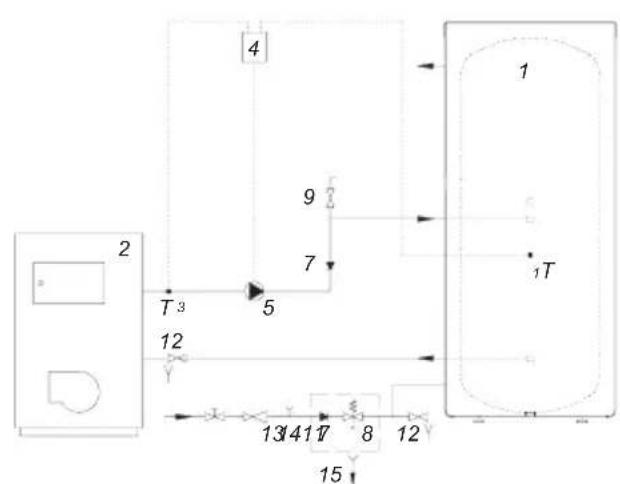

Conexiones con los receptores de energía solar. Conexión con la caldera de la calefacción central.

Leyenda:

1. Depósito de agua caliente
2. Caldera de calefacción central
3. Receptor de la energía solar
4. El TR diferencial con los contactos (T1, T2, T3, T4)
5. Bomba de circulación
6. Recipiente
7. Válvula de entrada
8. Válvula de seguridad
9. Válvula de ventilación
10. Válvula de vaciar y llenar el sistema
11. Válvula de reducción
12. Válvula de salida
13. Válvula de cierre
14. Pieza de test
15. Vajilla con conexión al desagüe

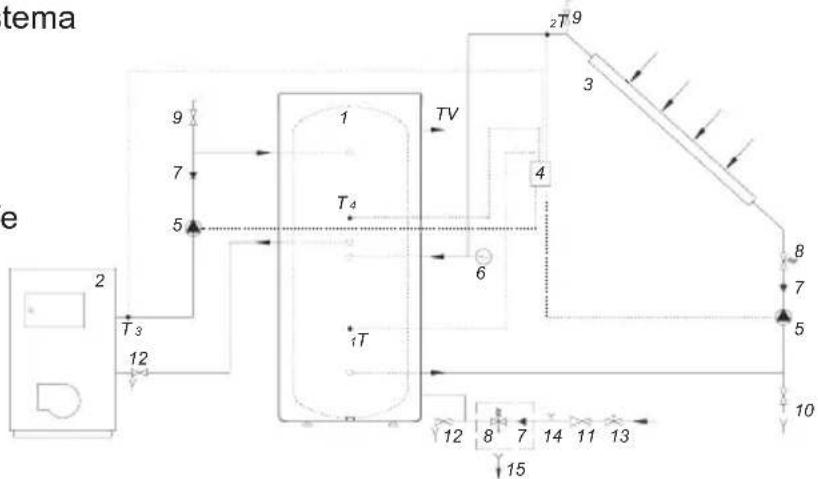

Conexión con los receptores de energía solar y las calderas de la calefacción central

EL USO Y EL MANTENIMIENTO

Después de la conexión en la conducción de agua y en otras fuentes caloríficas, el depósito de agua caliente está preparado para usar. Para calentar el agua potable se utiliza de forma habitual la calefacción central o energía solar, sabiendo que la calefacción del agua caliente se regula a través del propio sistema calefactor.

Al depósito de agua caliente se le puede incorporar un elemento calorífico de tipo R utilizando una brida de φ180 mm o se le puede añadir otro elemento calorífico de tipo SH utilizando conector G 6/4, los dos sirven para un calentamiento extra de agua cuando:

• se requiere la temperatura del agua más alta de la conseguida con otras fuentes caloríficas
• si por condiciones temporales otras, no existen las fuentes básicas de calor.

Si existe peligro de congelación de agua en el depósito, hay que vaciarlo. Para hacer esto, movemos la manivela situada en una de las baterías conectadas en el depósito de agua caliente. Dejamos correr el agua fuera del depósito de agua caliente a través de la válvula de salida situada en el tubo de entrada. Ha de limpiar el exterior del depósito de agua caliente con una solución baja. No debe usar productos fuertes ni disolventes.

Con un mantenimiento regular se asegura un funcionamiento perfecto y una larga duración del depósito de agua caliente. El servicio técnico debe hacer la primera revisión aproximadamente dos años después de la instalación. Al realizar el control, el técnico verifica el uso del ánodo protector de anticorrosión y si es necesario limpia la piedra producida por el agua, que dependiendo de la calidad y la cantidad del agua aparece en el interior del depósito. Después del control, el servicio técnico le recomendará un control singularmente dependiendo del estado del depósito.

El desgaste del ánodo protector de anticorrosión se comprueba ópticamente. El cambio de ánodo es obligatorio si el diámetro de éste es bastante menor o si está gastado hasta su núcleo. La garantía de la caldera se puede utilizar sólo si el ánodo se controla regularmente.

Le rogamos no intente arreglar las averías en el calentador, avise al servicio más cercano.

CARACTERÍSTICAS TÉCNICAS DE TANQUE DE AGUA CALIENTE

	KGV 200-1 KGV 300-1 KGV 300-2
A 11	50 1550 1550
B 56	0 740 740
C 38	0 560 560
D --	930
E --	360
F 10	10 1410 1410
HV	G 1 G 1	G 1
IM	G 1 G 1	G 1
CV	G 3/4	G 3/4
VM	G 1 G 1	G 1
TV G	1 G 1	G 1

	KGV 200-1	KGV 300-1	KGV 300-2
H1	300	480	480
H2	-	-	300
h1	100	155	155
h2	-	-	210

HV - Entrada de agua fría (roseta azul)

IM - Salida de agua caliente (roseta azul)

CV - Cable eléctrico de circulación

(roseta azul)

VM - Entrada de agua caliente (roseta roja)

CC - Conductor de calor
