KGV300 - Katel GORENJE - Tasuta kasutusjuhend

Toote tüüp	Sooja tarbevee akumulaator
Kaubamärk	Gorenje
Mudel	KGV300
Mahutavus	285 liitrit (KGV 300-1)
Tühimass / töömass	112 kg / 397 kg
Mõõtmed (kõrgus × laius × sügavus)	Umbes 1550 × 740 × 560 mm (vastavalt mudelile KGV 300-1)
Isolatsioon	57 mm, kaitseklass IP21
Korrosioonikaitse	Vitrifikatsioonemail + magneesiumanood
Soojusülekande pind	1,6 m² (alumine soojusvaheti)
Soojusvaheti maht	10 liitrit
Maksimaalne töörõhk	0,5 MPa (5 bar)
Ühendused	Külm vesi (G1), kuum vesi (G1), tsirkulatsioon (G3/4), soojusvaheti sisse/välja (G1)
Ühilduvad kütteallikad	Katel, päikeseenergia, soojuspump
Täiendava elektrilise küttekeha võimalus	Jah, tüüp R (äärik Ø180 mm) või tüüp SH (pesa G6/4)
Soovitatav hooldus	Anoodi kontroll iga 2 aasta tagant, katlakivi eemaldamine vastavalt vee kvaliteedile

Korduma kippuvad küsimused - KGV300 GORENJE

Kuidas ühendada akumulaator külma ja kuuma veega?

Ühendage külm vesi HV ühendusega (sinine rosett) ja kuum vesi TV ühendusega (punane rosett). Järgige rõhunõudeid: toiterõhk ei tohi ületada 0,5 MPa. Paigaldage külma vee sisselaskeavale kaitseklapp.

Kas ma saan kasutada akumulaatorit mitme kütteallikaga?

Jah, akumulaator võimaldab kombineerida katelt, päikeseenergiat ja soojuspumpa läbi kahe soojusvaheti. Võimalike konfiguratsioonide jaoks vaadake juhendis olevaid ühendusskeeme.

Kuidas paigaldada kaitseklapp ja kui sageli seda kontrollida?

Paigaldage külma vee sisselaskeavale kaitseklapp, mille väljavool on atmosfäärirõhu suunas. Kontrollige seda iga 14 päeva järel, avades testkraani: vesi peaks voolama. Kui mitte, vahetage klapp välja.

Kuidas hooldada korrosioonikaitse anoodi?

Laske magneesiumanoodi kontrollida kvalifitseeritud tehnikul iga 2 aasta tagant. Kui see on kulunud, vahetage see välja, et vältida paagi korrosiooni.

Kuidas akumulaatorit katlakivist puhastada?

Katlakivi eemaldamine on vajalik sõltuvalt vee karedusest. Pöörduge professionaali poole, et eemaldada lubi seest ja kontrollida anoodi seisukorda samal ajal.

Kas ma saan lisada elektrilise küttekeha vee soojendamiseks?

Jah, saate paigaldada täiendava elektrilise küttekeha tüüp R (äärik Ø180 mm) või tüüp SH (pesa G6/4) elektriliseks abikütteks, kui temperatuur on ebapiisav või muud allikad pole saadaval.

Kuidas tühjendada akumulaatorit külmumisohu korral?

Kui vesi võib külmuda, tühjendage seade: sulgege vee sisselaskeava, avage kuumaveekraan, seejärel avage külma vee sisselaske torustikul tühjendusklapp kogu vee eemaldamiseks.

Kuidas reguleerida temperatuuriandureid kanalites?

Kanalid H1 ja H2 võtavad vastu andurid. Asetage andur soovitatud asendisse h1 (155 mm) või h2 (210 mm) vastavalt soojusvaheti tüübile. Kõrgem asend annab kiirema käivituse, kuid vähem sooja vett.

Milline on soovitatav veerõhk?

Toiterõhk ei tohi ületada 0,5 MPa (5 bar). Kui rõhk on suurem, paigaldage rõhualandusventiil. Liiga kõrge rõhk võib akumulaatorit kahjustada.

Mida teha rikke või lekke korral?

Ärge proovige ise parandada. Võtke ühendust Gorenje volitatud müügijärgse teenindusega. Sisemiste sekkumiste jaoks (anood, katlakivi eemaldamine, remont) on lubatud ainult kvalifitseeritud tehnik.

KASUTUSJUHEND KGV300 GORENJE

Lugupeetud klient, täname teid meie toote ostmise eest.

PALUN LUGEGE ENNE AKUMULEERIVA VEESOOJENDAJA PAIGALDAMIST JA ESMAKORDSET KASUTAMIST TÄHELEPANELIKULT NEID JUHTNÕRMEID.

Akumuleeriv veesoojendaja on toodetud kooskõlas vastavate standarditega. Toote peamised tehnilised näitajad on loetletud kaitsekestale kinnitatud sildil.

Akumuleeriva veesoojendaja paigaldamist tohib teostada ainult kvalifitseeritud personal. Kõiki remondi- ja hooldustöid boileri sees ning katlakivi eemaldamist või korrosioonikaitseanoodi katsetamist või asendamist tohib teostada ainult tunnustatud hooldusteenuse pakkuja.

Akumuleeriv veesoojendaja on konstrueeritud nii, et tänu soojusvahetusele võib kasutada järgmisi soojendusallikaid:

- keskkütte kuumaveesüsteem - päikeseenergia - soojuspump

Akumuleeriva veesoojendajaga võib täiendavalt ühendada diameetrilisele ülekandele φ 180 mm R-tüüpi soojendaja või G 6/4" puksile elektrilise SH-tüüpi soojendaja.

PAIGALDAMINE

Akumuleeriv veesoojendaja koos kuuma vee pumbaga võib paigaldada kuiva mittekülmuvasse ruumi, võimalusel muude soojusallikate lähedusse (näiteks katlaruumi).

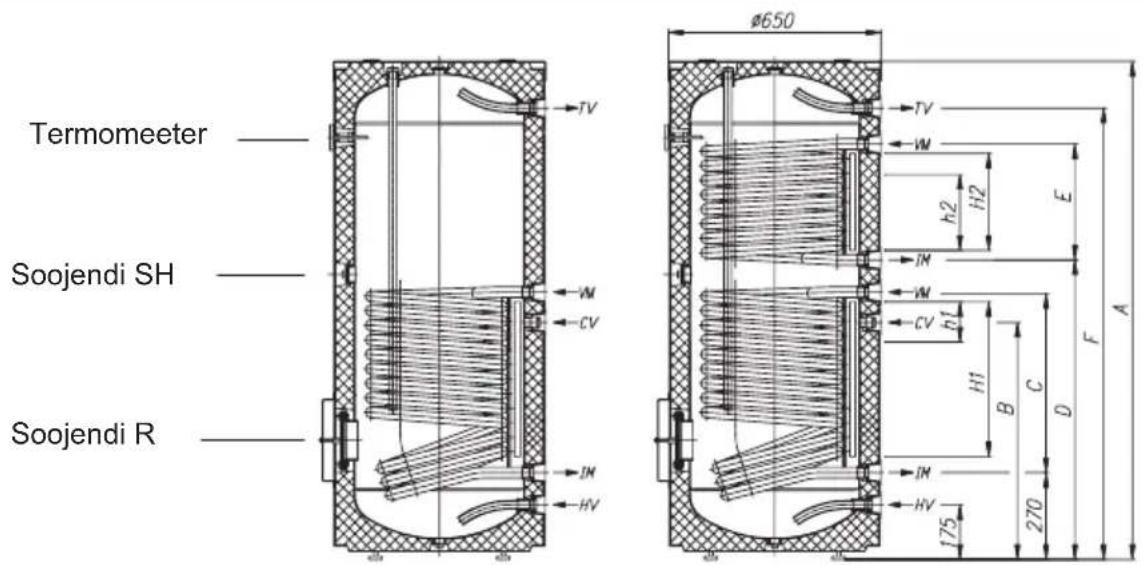

AKUMULEERIVA VEESOOJENDAJA TEHNILISED NÄITAJAD

	KGV 200-1 KGV 300-1 KGV 300-2
A 11	50 1550 1550
B 56	0 740	740
C 38	0 560 560
D	-	-	930
E	-	-	360
F 10	10 1410	1410
HV	G 1	G 1	G 1
IM	G 1	G 1	G 1
CV	G 3/4	G 3/4	G 3/4
VM	G 1	G 1	G 1
TV G	1 G	1 G	1

	KGV 200-1	KGV 300-1	KGV 300-2
H1	300	480	480
H2	-	-	300
h1	100	155	155
h2	-	-	210

H1, H2 - kanal lehtkaliibritele; h1, h2 - lehtkaliibrite asend

HV - külma vee sissevool (sinine rosett); IM - soojusvaheti keskmine väljalaskeava (sinine rosett); CV - tsirkulatsioonitoru (sinine rosett); VM - soojusvaheti keskmine sisselaskeava (punane rosett); TV - külma vee väljalaskeava (punane rosett)

TTTp KGV 200-1 KGV 300-1 KGV 300-2
Maht [I] 200 285 280
Nominaalne surve [MPa] 0,6
Kaal / veega tmidetuna [kg] 82 / 282 112 / 397	134 / 414
Paagi korrosionikaitse	Email/Mg anood
Paagi soojendatud pind - alumine [m²]	1,05	1,6	1,6
Paagi soojendatud pind - Tlemine [m²]	-	-	1,09
Paagi maht - alumine [I]	6,6	10	10
Paagi maht - Tlemine [I]	-	-	6,8
Isolatsioni paksus [mm] 57
Kaitseklass IP 21

SV - soojusvaheti

Kuumaveepaagi tagumisel küljel on spetsiaalsed kanalid (H1, H2) lehtkaliibrite paigaldamiseks süsteemi reguleerimiseks kuumaveepaagi ühendamiseks teiste kütteallikatega. Ligipääs kanalitele asub kaitsekatte katteliitmiku all, umbes paagi kõrguse keskel.

Sisestage lehtkaliiber kanalisse. Lehtkaliibri soovitatav asend (h1, h2) on märgitud joonisele.

• Kui lehtkaliiber on monteeritud kõrgemale kui soovitatud, reageerib termostaat liiga kiiresti, tsirkulatsioonipumba tööaeg on lühem ja erinevus kuumaveepaagi ja soojuskanduri temperatuuri vahel pärast seda, kui termostaat välja lülitub, on kõrgem. See tähendab, et veekogus kuumaveepaagis ja selle temperatuur on madalam.
• Kui lehtkaliiber monteeritakse madalamale kui soovitatud, on tsirkulatsioonipumba tööaeg pikem ja kuumaveepaagi ja soojuskanduri temperatuurierinevus pärast termostaadi väljalülitumist on väiksem. See tähendab, et veekogus kuumaveepaagis ja selle veetemperatuur on pisut kõrgem.

ÜHENDAMINE VEEVARUSTUSSÜSTEEMIGA

Enne veeboileri ühendamist tuleb sellele tõmmata spetsiaalne soojusisolatsioonikate. Eelkõige eemaldage pealmine kate ja paigaldage soojusisolatsioonikate nii, et boileri liitekohad ja soojusisolatsioonikatte lõikekohad langeksid kokku. Tõmmake liigutusega alt üles kinni tõmblukk ning seejärel siduge tugevasti kinni ülaosas. Paigaldage kohale tagasi pealmine kate. Kraadiklaas tuleb paigutada spetsiaalsesse avasse veeboileri esiosas, kusjuures eelnevalt tuleb soojusisolatsioonikattesse lõigata vastav pilu. Ühendage veeboiler veetorustikuga ning juhindudes eelmise peatüki õpetustest, monteerige kohale äravoolupesad.

Ohutuse huvides tuleb toitetorule paigaldada tagasivoolu kaitseklapp, mis väldib paagi surve tõusmist nominaalsest survest kõrgemale kui 0,1 MPa. Vee soojendamine boileris põhjustab surve suurenemist paagis kaitseklapi poolt reguleeritud tasemele. Tilkumise saab toruga äravoolu juhtida, paigaldades püüduri täpselt kaitseklapi alla. Kaitseklapi väljalaskeava alla paigaldatud äravoolutoru tuleb tõmmata vertikaalselt otse alla ja paigutada keskkonda, kus ei ole külmumisohtu.

Juhul kui olemasolev torustik ei võimalda teil tilkuvat vett toruga tagasivoolu kaitseklapist äravoolu juhtida, saate te tilkumist vältida, paigaldades boileri sissetuleva vee torule paisupaagi. Paisumismaht on umbes 3% veepaagi mahust.

Akumuleeriva veesoojendajaga saab ühendada tarbeveesüsteemiga ilma survealandusventiilita eeldusel, et toitesüsteemi surve on madalam kui 0,5 MPa. Juhul kui süsteemi surve ületab 0,5 MPa, tuleb paigaldada survealandusventiil, kindlustamaks, et surve boileri toitepoolel ei tõuseks nominaalväärtusest kõrgemale.

Selgitus

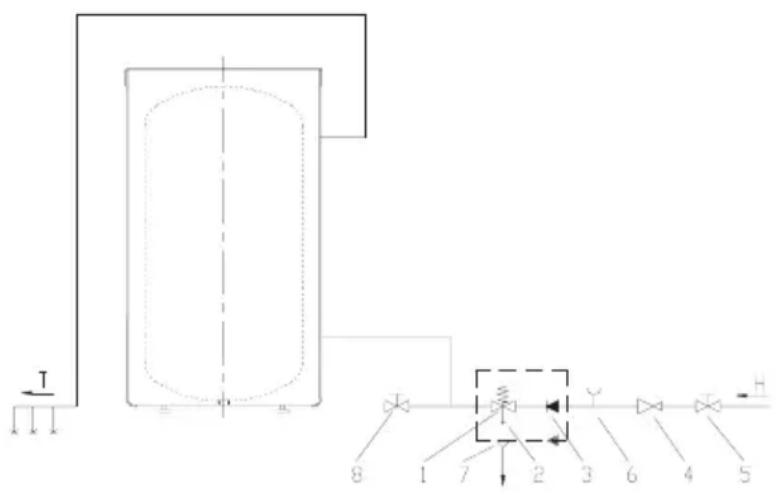

1. Tagasivoolu kaitseklapp
2. Testventiil
3. Tagasilöögiklapp
4. Survealandusventiil
5. Sulgeventiil
6. Testseade
7. Lehterväljalaskekaevu äravoolu
8. Väljalaskekraan

H - Külm vesi

T - Kuum vesi

ÜHENDAMINE ALTERNATIIVSETE KÜTTEALLIKATEGA

Akumuleeriva veesoojendajaga on võimalik soojendada vett hügieenilistel eesmärkidel kasutamiseks alternatiivsete energiaallikatega (näit. keskküte, päikeseenergia jne.) üht või kaht soojusvahetit paigaldades. Külgmisele ülekandele võib paigaldada soojuspumba. Akumuleeriva veesoojendajaga ühendamiseks erinevate kütteallikatega on esitatud alumistel joonistel.

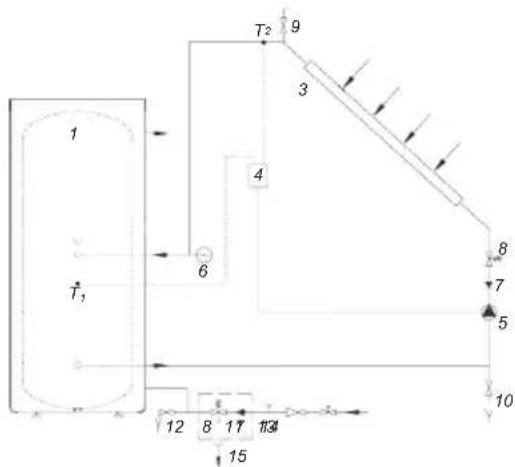

Ühendamine päikesepaneelidega

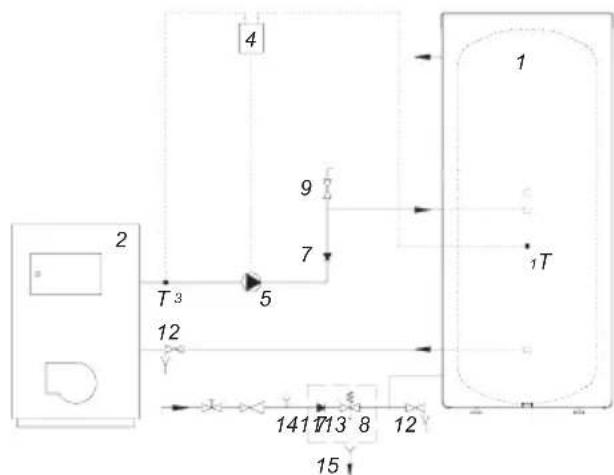

Ühendamine keskkütte kuumaveesüsteemiga

Selgitus

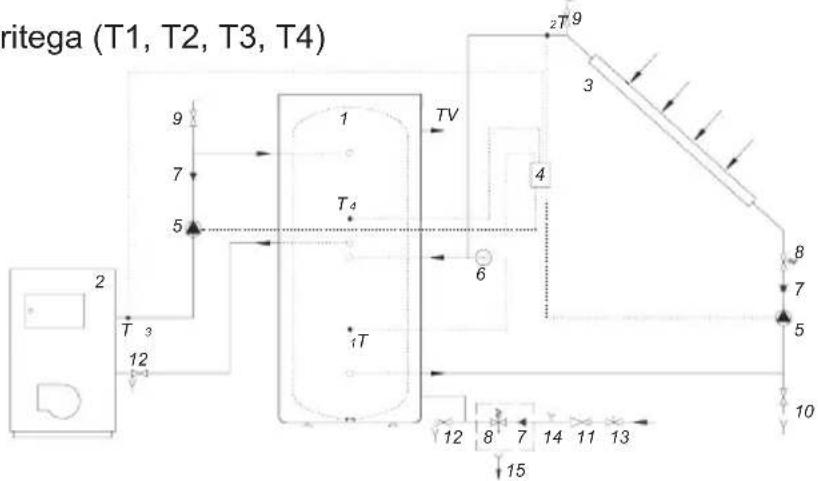

1. Akumuleeriva veesoojendajaga ühendamine päikesepaneelide ja keskkütte kuumaveesüsteemiga
2. Päikesepaneel
3. Diferentsiaalne termostaat anduritega (T1, T2, T3, T4)
4. Mõõdavoolupump
5. Paisupaak
6. Tagasilöögiklapp
7. Kaitseklapp
8. Õhu väljalaskeklapp
9. Tühjendus/väljalaskekraan
10. Reduktsiooniklapp
11. Väljalaskekraan
12. Sulgeventiil
13. Testseade
14. Lehter väljalaskeava mõõtevoolu

KASUTAMINE JA HOOLDUS

Seade on kasutusvalmis, kui see on ühendatud vee- ja elektrisüsteemiga. Õige paigaldamine ja kasutamine tagab soojuspumba veatu töö vähese hooldamisega või ilma selleta. Tavaliselt on peamiseks sanitaarvee allikaks kas keskküte või päikeseenergia ja sooja vee kuumutamist reguleeritakse soojussüsteemi kaudu.

Akumuleeriva veesoojendajaga võib täiendavalt ühendada diametrilisele ülekandele φ 180 mm R-tüüpi soojendaja või G 6/4" puksile elektrilise SH-tüüpi soojendaja, mida kasutatakse vee täiendavaks soojendamiseks:

• et oleks võimalik saavutada kõrgemat veetemperatuuri kui muudest soojusallikatest;
• juhtudel, kui hooajaliste või muude tingimuste tõttu ei ole võimalik ühendada peamiste soojusallikatega.

Kui eksisteerib külmumisoht, laske vesi kuumaveepaagist välja. Avage kuumaveekraan, mis on ühendatud kuumaveepaagiga. Laske veel välja voolata sissevooluvooliku suruklapi kaudu.

Boileri välispinda võib puhastada nõrga puhastusvahendi lahusega. Ärge kasutage lahusteid ega abrasiivseid puhastusvahendeid.

Regulaarne teenindamine ja hooldus tagavad akumuleeriva veesoojendaja ja sooja vee pumba katkematu töö ning pikaajalise ekspluatatsiooni. Esimene kvalifitseeritud hooldus tuleks teostada kaks aastat peale sisselülitamist. Hoolduse ajal tuleks kontrollida, mil määral on kulunud korrosioonivastane anood ning vajadusel tuleb see puhastada veesoojendajasse kogunenud kivistisest (see sõltub kasutatud vee kvaliteedist, hulgast ja temperatuurist). Pärast akumuleeriva veesoojendaja kontrollimist ja seisukorra hindamist määrab hooldusfirma järgmise kontroll-ülevaatuse kuupäeva.

Anoodi korrosioonivastast kulumist mõõdetakse optiliselt. Anood tuleb välja vahetada, kui selle ülevaatusel on näha, et tunduvalt on vähenenud selle läbimõõt või see on täielikult kulunud kuni terasest südamikuni. Katla garantii on kehtiv ainult sel juhul, kui anoodi kontrollimist on teostatud regulaarselt.

Ärge püüdke rikkeid ise kõrvaldada, kutsuge omal käel volitatud teenusepakkuja.
