РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KGV300 GORENJE
3. Противповратен вентил
7. Противповратен вентил

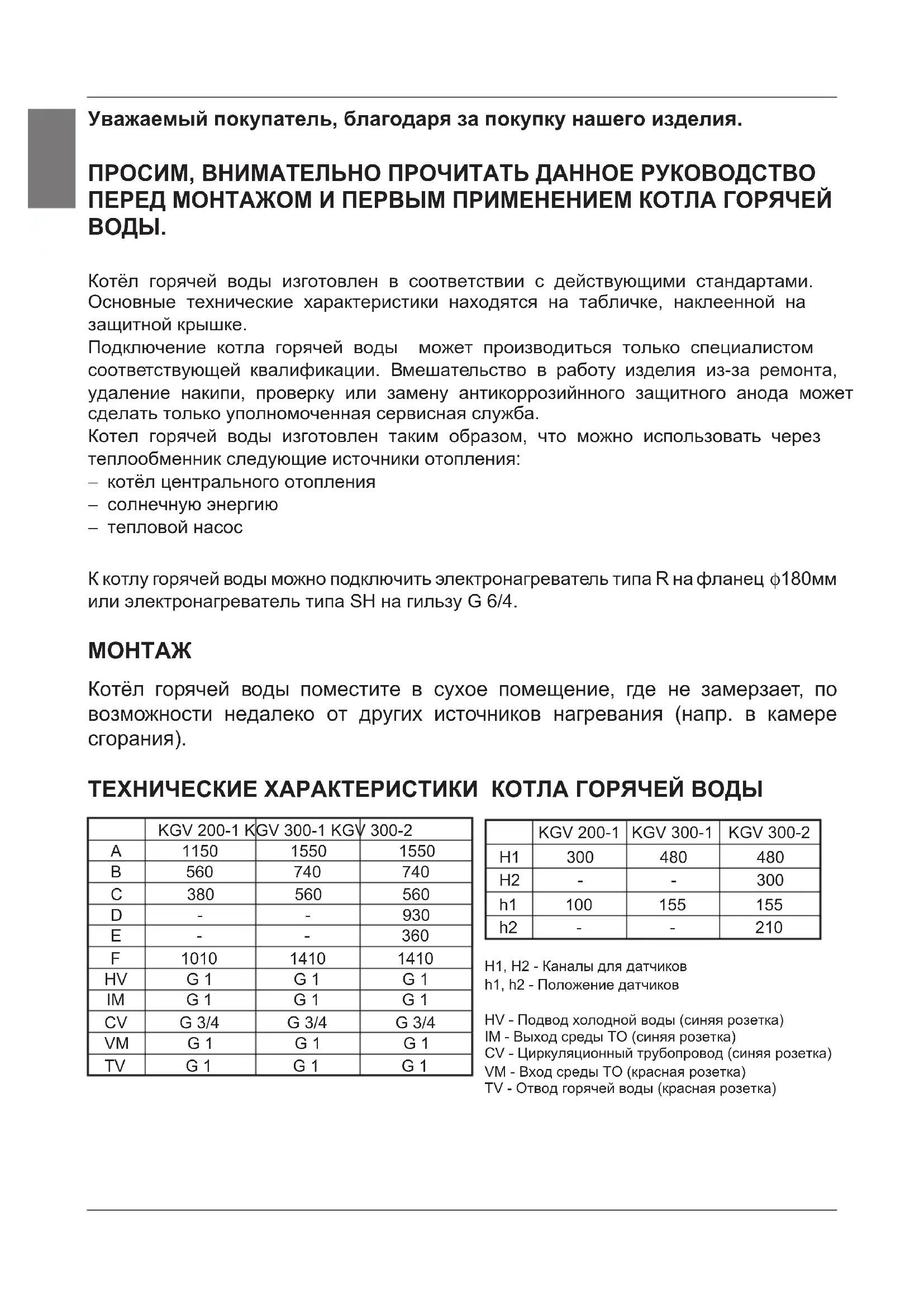

Котёл горячей воды изготовлен в соответствии с действующими стандартами. Основные технические характеристики находятся на табличке, наклеенной на защитной крышке. Подключение котла горячей воды может производиться только специалистом соответствующей квалификации. Вмешательство в работу изделия из-за ремонта, удаление накипи, проверку или замену антикоррозийнного защитного анода может сделать только уполномоченная сервисная служба. Котел горячей воды изготовлен таким образом, что можно использовать через теплообменник следующие источники отопления: − котёл центрального отопления − солнечную энергию − тепловой насос К котлу горячей воды можно подключить электронагреватель типа R на фланец f180мм или электронагреватель типа SH на гильзу G 6/4.
Котёл горячей воды поместите в сухое помещение, где не замерзает, по возможности недалеко от других источников нагревания (напр. в камере
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА ГОРЯЧЕЙ ВОДЫ

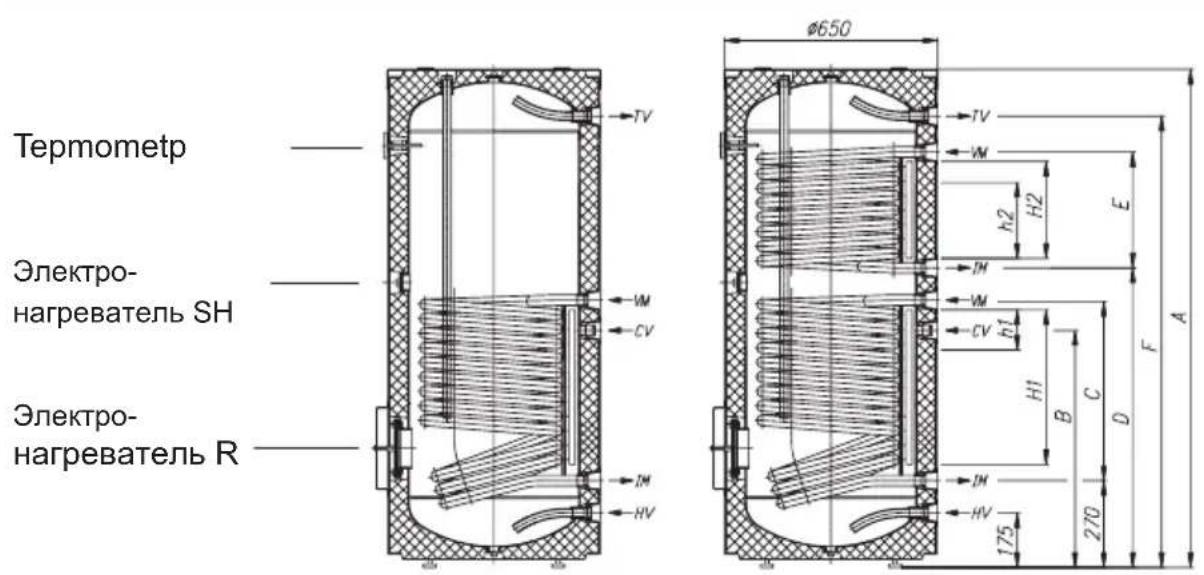

H1 300 480 480 H2 - - 300 h1 100 155 155 h2 - - 210 H1, H2 - Каналы для датчиков h1, h2 - Положение датчиков HV - Подвод холодной воды (синяя розетка) IM - Выход среды TO (синяя розетка) CV - Циркуляционный трубопровод (синяя розетка) VM - Вход среды TO (красная розетка) TV - Отвод горячей воды (красная розетка) y|z¥¥ Тип KGV 200-1 KGV 300-1 KGV 300-2 объём нагревателя (l) 200 285 280 Номинальное давление (MPa) 0,6 Вес/наполненного водой (kg) 82 / 282 112 / 397 134 / 414 Противокоррозионная защита котла эмалированный / Мg анод толщина изоляции (mm) 57 Ступень защиты от влаги IP 21 ТО - Теплообменника На задней стенке котла горячей воды находятся каналы для датчиков (H1, H2), где можно вставить датчики для регулировки системного соединения котла горячей воды и других источников отопления. Доступ до каналов находится под контактом защитной оболочки прибл. на половине высоты котла горячей воды. Датчик вставьте в канал и фиксируйте с помощью приложенной резиновой пробки. Рекомендуемое положение датчиков (h1, h2) в каналах обозначено на рисунке: - В случае, если датчик установите выше рекомендуемого положения, то термостат быстрее активируется, периоды работы циркуляционного насоса становятся более короткими, разница между температурой воды в котле и нагреваемой средой будет больше после выключения термостата, вследствие того количество и температура горячей воды в котле будут уменьшаться, - В случае, если датчик установите ниже рекомендуемого положения, то периоды работы циркуляционного насоса становятся более длинными, разница между температурой нагреваемой среды и достигнутой температурой воды в котле будет меньше, вследствие того температура и количество воды в котле будут увеличиваться. Tepmometp
6,8 поверхность нагревания TO-нижний (m²) поверхность нагревания TO -верхний (m²) - - объём TO-нижний (l) объём TO-верхний (l) - - 10¥¦ ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ СЕТИ Перед подключением водонагревателя необходимо поместить защитную оболочку. Это сделайте следующим образом: снимите верхнюю крышку и оболочку поместите так, чтобы патрубки водонагревателя совпадались с зарубками на оболочке. Застежку закрыть в направлении сверха вниз, и затягивая крепко завязать шпагатом на верхнем краю оболочки и поместить обратно верхнюю крышку. Вставить термометр в гильзу, находящуюся на передней стороне водонагревателя, где необходимо сделать соответствующее отверстие на оболочке. Подключение к водопроводной сети или помещение цветных розеток сделать по обозначениям для патрубков, указанным в предыдущей главе. Из-за безопасности работы необходимо встроить на впускную трубу предохранительный вентиль, который предупреждает повышение давления в котле на больше 0,1 MPa над номинальным. Выпускное сопло на предохранительном вентиле должно обязательно иметь выход на атмосферное давление. Для правильной работы предохранительного вентиля требуется выполнять регулярные контроли на каждые 14 дней. В ходе проверки требуется вращая ручку или отвинчивая гайку вентиля (зависимо от типа вентиля) открыть выпуск из предохранительного вентиля. Когда вентиль работает безошибочно, тогда через выпускное сопло вентиля притечет вода. При нагревании воды в котле горячей воды давление воды в котле повышается до предела, установленного в предохранительном вентиле. Возвращение воды в водопроводную сеть невозможно, поэтому появится капание воды из выпускного отверстия предохранительного вентиля. Для воды, которая капает, поместите под предохранительный вентиль каплеуловитель. Выпускная труба находящаяся перед выпуском предохранительного вентиля должна быть помещена в направлении прямо вниз и в среде, где не замерзает. ÐÊÒçÀÅRÅÐÊÈÌÅÂÍÇËÍÆÌÍÂÐÊÅÄÐÑÂÈÅÌÅÐÍÍÑÂÅÑÐÑÂÒÛÖÅÃÍËÍÌÑÀÆÀÂÍÄÒRÉÍÑÍÏÀÜÉÀÎÀÅÑR ÎÏÍÂÅÐÑÈÈÇÂÍÇÂÏÀÑÌÍÃÍÎÏÅÄÍÔÏÀÌÈÑÅÊÙÌÍÃÍÉÊÀÎÀÌÀÂÍÑÑÍÉRÂØËÍÆÅÑÅÈÇÁÅçÙÉÀÎÀÌÈÜ ÂÍÄØ ÐÂËÍÌÑÈÏÍÂÀÌÈÅËÏÀÐèÈÏÈÑÅÊÙÌÍÃÍ ÐÍÐÒÄÀÌÀ ÂÎÒÐÉÌÍÑÏÒÁÅÂÍÄÍÌÀÃÏÅÂÀÑÅÊÜN éééééééééééééééééééééééééééééééééééééééééééééB|éééééééééééééééééééééééN
1. Возвратный предохранительный
2. Испытательный вентиль
4. Редукционный клапан давления
6. Испытательная наставка
7. Воронка с подключением к выпуске
8. Выпускной вентиль
H - Холодная вода T - Горячая вода Котёл горячей воды можете подключить к водопроводной сети в доме без редукционного клапана тогда, когда давление в сети меньше 0,5 MPa. В противном случае необходимо встроить редукционный клапан давления, который обеспечивает, чтобы давление на впуске в котёл горячей воды не превышать номинальное. y|z¥§
ПОДКЛЮЧЕНИЕ К ДРУГИМ ИСТОЧНИКАМ НАГРЕВАНИЯ Котлы горячей воды дают возможность подготовки санитарной воды посредством одного или нескольких теплообменников разными источниками энергии (напр.центральное отопление, солнечная энергия,...). На боковый фланец котла возможно дополнительно вмонтировать тепловой насос. Возможности соединения котла и разные источники нагревания показывают

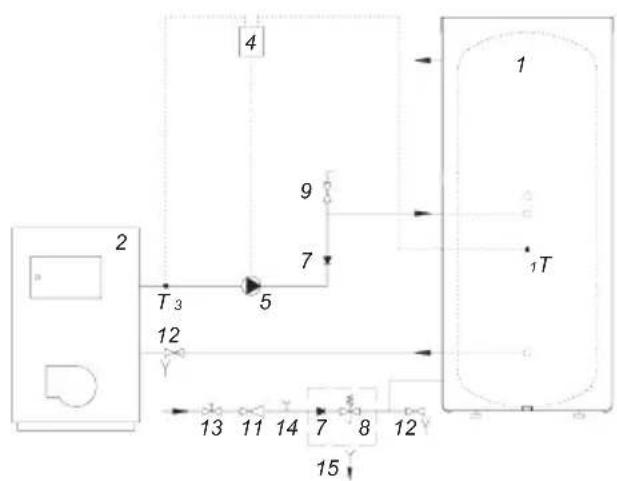

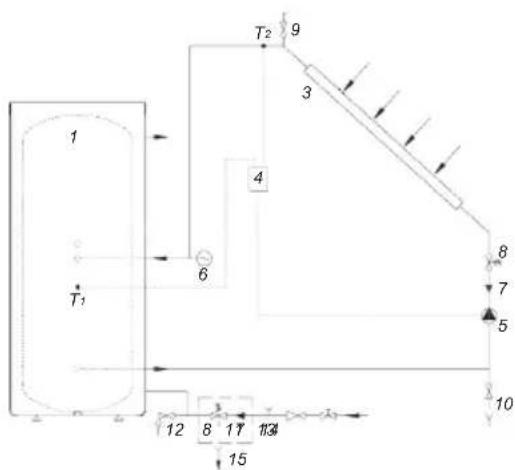

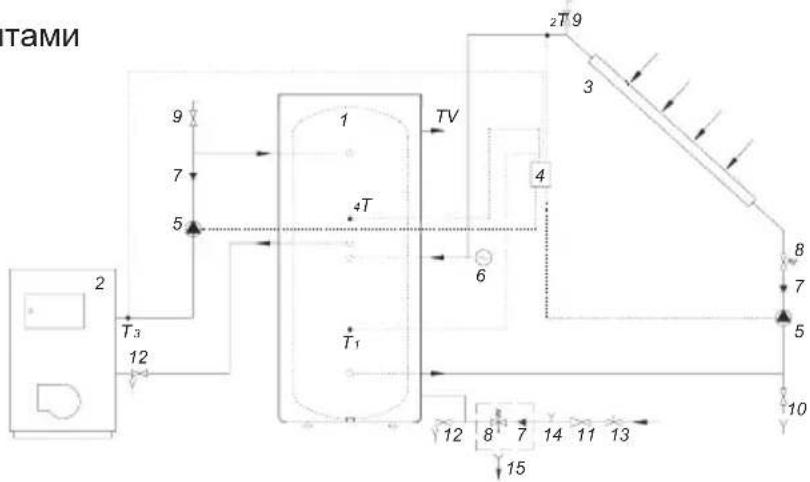

соединение приёмниками соединение котлом солнечной энергии центрального отоплени 1. Котёл горячей воды2. Котёл центрального отопления3. Приемник солнечной энергии4. Диффер.TR с чувствит.элементами (T1, T2, T3, T4)5. Циркуляционный насос6. Расширительный сосуд7. Обратный клапан8. Предохранительный клапан9. Вентиль для деаэрации10. Вентиль для наполнения и опорожнения системы11. Редукционный клапан12. Выпускной вентиль13. Запорный вентиль14. Испытательная наставка15. Воронка с подключением к выпускесоединение приемниками солнечной энергии и котлом центрального отопления y|z¥¨ ПРИМЕНЕНИЕ И ТЕХОБСЛУЖИВАНИЕ После подключения к водопроводной и к другим источникам нагревания котёл горячей воды готов к эксплуатации. Обычно основным источником нагревания санитарной воды является центральное отопление или солнечная энергия, при чем регулировка нагревания горячей воды выполнена в системе отопления. К котлу горячей воды можно подключить электронагреватель типа R на фланец f180мм или электронагреватель типа SH на гильзу G 6/4, который служит для дополнительного подогрева воды: - в случае, когда требуется температура воды больше температуры, которую можно достигать остальными источниками отопления, - в случае, когда вследствие сезонных или других условий не имеются основные источники отопления. Для того, чтобы вода в котле не замерзнуть, требуется воду вылить. После того открыть ручку горячей воды на одном из смесительных кранов, подключенных к котле горячей воды. Воду выпусить из котла через выскной вентиль на впускной трубе. Котёл горячей воды чистите раствором стирального порошка. Не применяйте разбавители и грубые чистящие средства. Регулярными сервисными проверками обеспечите безошибочную работу и долгий срок службы котла горячей воды. Первая проверка производится уполномоченной сервисной службой два года после подключения. Проверится сработанность антикоррозийнного защитного анода и по необходимости очистится накипь, которая внутри нагревателя относительно качества, количества и температуры использованной воды. Сервисная служба после проверки котла горячей воды рекомендует относительно установленного состояния дату следующего контроля. Сработанность антикоррозийнного защитного анода проверяется оптически. Замену анода должны сделать в случае, если при проверке установлено, что диаметр анода уменьшен или сработан до стального ядра. Гарантия для котла действительна толко в случае, если будете защитный анод проверять регулярно. Просим вас не исправлять возможные повреждения самы, но о них известите сервисную службу. y|z¥© zyi Цењени купче, захваљујемо Вам на куповини нашег производа! Молимо да пре уграђивања и прве употребе бојлера, пажљиво прочитате упутства! Бојлер је произведен у складу са важећим стандардима. Његове основне техничке особине наведене су на написној таблици, налепљеној на заштитни поклопац. Бојлер сме да прикључи само за то оспособљен стручњак. Захвате у његовој унутршњости ради поправке, отклањања водног каменца и провере или замене антикорозијске заштитне аноде, може да обави само овлашћена сервисна служба. Резервоар топле воде произведен је тако да можемо, помоћу топлотног проводника да користимо следеће изворе грејања и то. - котао централног грејања, - сунчеву енергију - топлотну пумпу У резервоар топле воде можемо додатно да уградимо електрични грејач типа R на прирубницу ø180 мм или електрични грејач типа SH на прикчну кутију G 6/4.
