Тип на производ	Акумулатор за топла санитарна вода со топлински разменувач
Марка	Gorenje
Модел	KGV200 (KGV 200-1)
Волумен	200 литри
Димензии (висина x ширина x длабочина)	1550 x 740 x 560 mm
Тежина празен / полн	82 kg / 282 kg
Антикорозивна заштита	Емајлирање + магнезиумска анода
Површина на топлинскиот разменувач (долен)	1,05 m²
Волумен на топлинскиот разменувач (долен)	6,6 литри
Дебелина на изолацијата	57 mm
Класа на заштита	IP21
Приклучоци	Влез за ладна вода (HV) и излез за топла вода (TV): G 1"; Циркулација (CV): G 3/4"; Топлински разменувач (IM/VM): G 1"
Максимален работен притисок	0,6 MPa (6 bar)
Компатибилни извори на енергија	Котла за централно греење, соларна енергија, топлинска пумпа, електрична отпорница како опција (тип R или SH)
Главни функции	Складирање и производство на топла санитарна вода преку топлински разменувач, можност за електрично дополнување
Редовно одржување	Проверка на сигурносниот вентил на секои 14 дена, надворешно чистење со благ детергент
Периодично одржување	Техничка проверка од професионалец по 2 години (проверка на анода, одстранување на камен доколку е потребно)
Безбедност	Задолжителен сигурносен вентил, празнење во случај на ризик од замрзнување
Резервни делови и поправливост	Магнезиумска анода, електрична отпорница, сигурносен вентил; внатрешни интервенции резервирани за овластен сервис

Frequently Asked Questions - KGV200 GORENJE

Како да се инсталира акумулаторот KGV200?

Инсталирајте го уредот на суво место, заштитено од мраз, по можност во близина на извори на топлина (котларница). Електричното и водоводното поврзување мора да го изврши квалификуван инсталатер. Пред поврзувањето, поставете ја заштитната обвивка следејќи ги упатствата во прирачникот.

Кои се точните димензии на KGV200?

Димензиите се: висина 1550 mm, ширина 740 mm, длабочина 560 mm. Надворешниот дијаметар е околу 650 mm.

Која е тежината на уредот празен и полн?

Празен, акумулаторот тежи 82 kg. Наполнет со вода, вкупната тежина достигнува 282 kg.

За што служи вградениот топлински разменувач?

Топлинскиот разменувач овозможува загревање на санитарната вода користејќи различни надворешни извори на енергија: котел за централно греење, соларни панели или топлинска пумпа. Постои долен разменувач (6,6 L, 1,05 m²) и, кај некои модели, дополнителен горен разменувач.

Како да се инсталира сигурносниот вентил?

Сигурносниот вентил или безбедносната група мора да се инсталира на цевката за довод на ладна вода. Тој спречува надпритисок поголем од 0,1 MPa над нормалниот притисок. Излезната млазница мора да биде отворена кон воздухот. Проверете ја неговата правилна работа на секои 14 дена со вртење на рачката или олабавување на навртката.

Може ли да се додаде електрична отпорница?

Да, акумулаторот може да прими опционална електрична отпорница од тип R (на прирабница Ø180 mm) или тип SH (на втулка G 6/4). Таа овозможува дополнително греење кога другите извори се недоволни или недостапни.

Како да се одржува уредот?

Исчистете го надворешниот дел со благ детергент и влажна крпа. Не користете растворувачи или агресивни производи. Извршете празнење ако постои ризик од замрзнување на водата. Нека професионалец ја провери анодата и го отстрани каменот од внатрешноста по 2 години, а потоа според препораките на сервисот.

Што да се прави ако капе вода од сигурносниот вентил?

Ако вентилот капе при нормална работа, тоа може да се должи на надпритисок. Можете да инсталирате експанзионен сад на доводната цевка, со волумен од најмалку 3% од волуменот на акумулаторот (т.е. 6 L за KGV200). Ова ги намалува несаканите истекувања.

Како да се испразни акумулаторот?

Прво отворете славина за топла вода. Потоа отворете го испустниот вентил лоциран на цевката за довод на ладна вода. Испразнете ја целата вода за да избегнете замрзнување или за да извршите одржување.

Кој е максималниот дозволен притисок на вода?

Максималниот работен притисок е 0,6 MPa (6 bar). Ако притисокот на мрежата надминува 0,5 MPa, мора да се инсталира редуктор на притисок за да не се надмине оваа вредност.

КОРИСНИЧКИ ПРИРАЧНИК KGV200 GORENJE

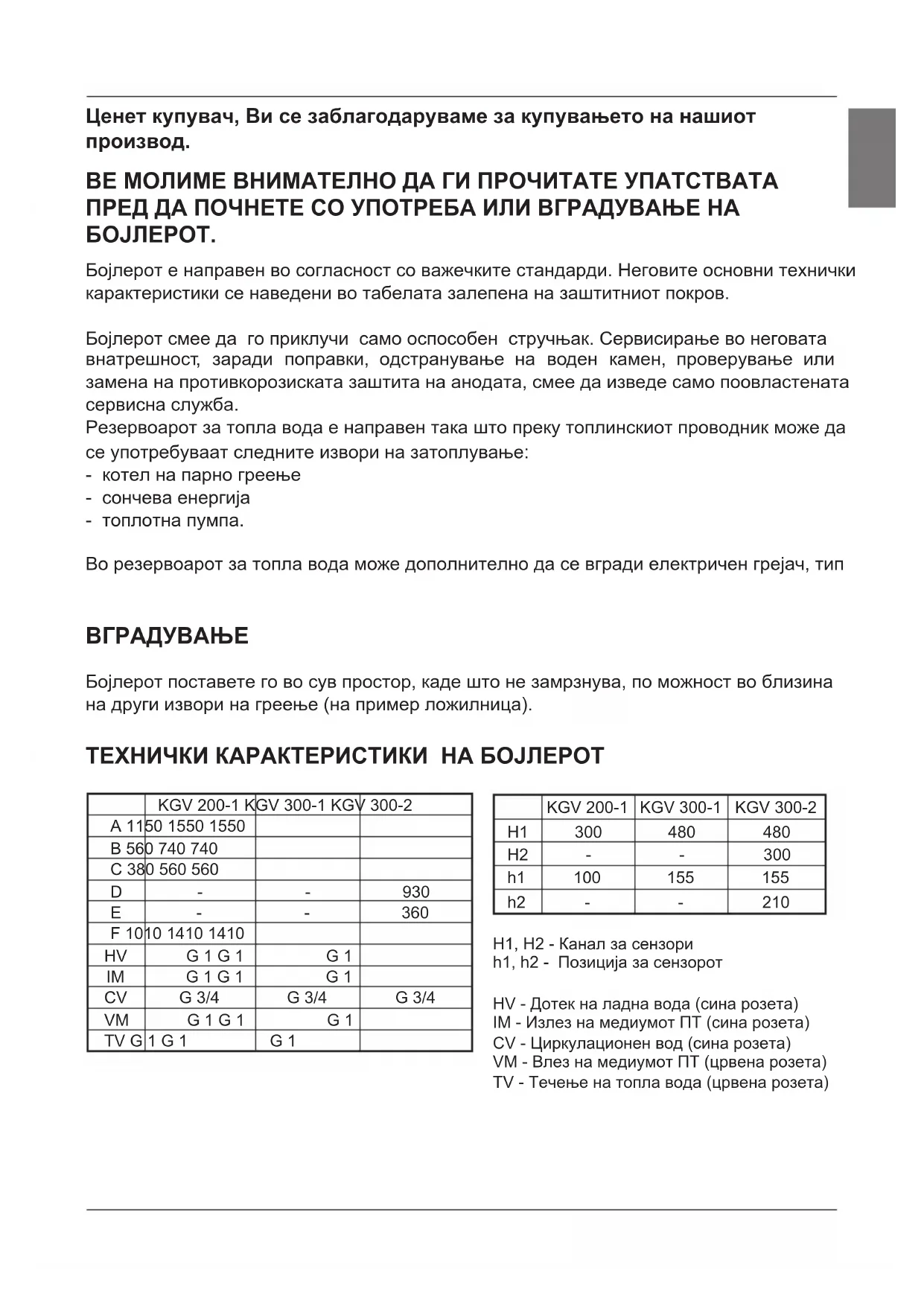

Упатства за употреба 39

Ценет купувач, Ви се заблагодаруваме за купувањето на нашют производ.

ВЕ МОЛИМЕ ВНИМАТЕЛНО ДА ГИ ПРОЧИТАТЕ УПАТСТВАТА ПРЕД ДА ПОЧНЕТЕ СО УПОТРЕБА ИЛИ ВГРАДУВАЊЕ НА БОЛЛЕРОТ.

Бојлерот е направлен во согласност со важечките стандарди. Неговите основни технички характеристики се наведени во табелата залепена на заштитниот покров.

Бојлерот смее да го приклучи само оспособен стручњак. Сервисирање во неговата внатрешност, заради поправки, одстранување на воден камен, проверување или замена на противкорозиската заштита на анодата, смее да изведе само поовластената сервисна служба.

Резервоарот за топла вода е направлен така што преку топлинскиот проводник може да се употребуваат следните извори на затоплување:

• котел на парно греење
• сончева енергија
• топлотна пумпа.

Во резервоарот за топла вода може дополнително да се вгради електричен грејач, тип

ВГРАДУВАЊЕ

Бојлерот поставете го во сув простор, каде што не замрзнува, по можност во близина на други извори на греење (на пример ложилница).

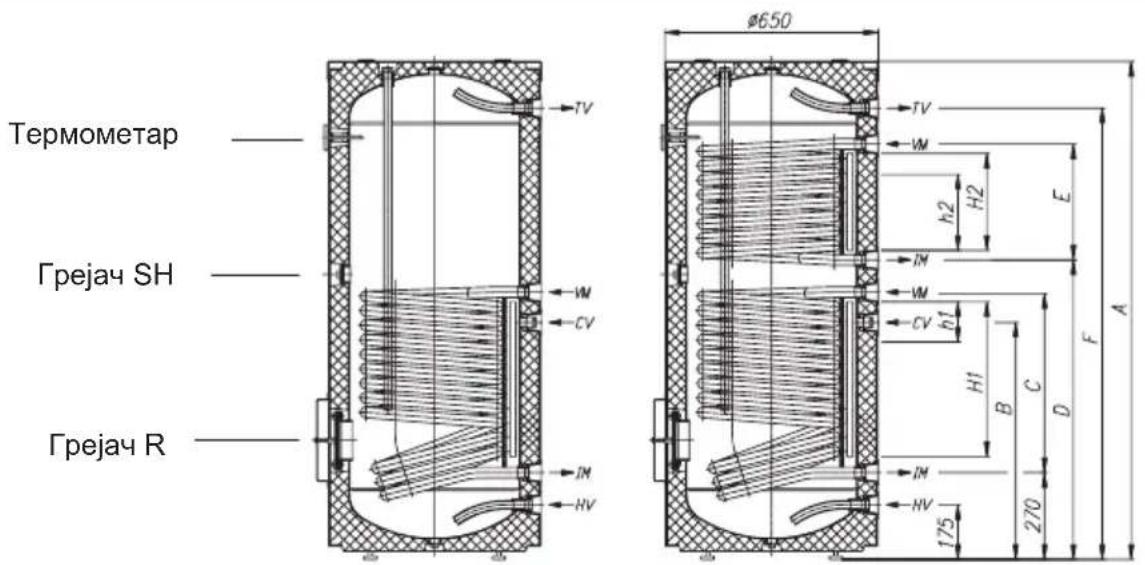

H1, H2 - Канал за сензори h1, h2 - Позиција за сензорот

HV - Дотек на ладна вода (сина розета) IM - Излез на медиумот ПТ (сина розета) CV - Циркулационен вод (сина розета) VM - Влез на медиумот ПТ (црвена розета) TV - Течење на топла вода (црвена розета)

Тип KGV 200-1 KGV 300-1 KGV 300-2
Зафатнина [I] 200 285 280
Номинален притисок [MPa] 0,6
Тежина / наполнет со вода [kg] 82 / 282 112 / 397 134 / 414
Противкорозиона заштита на котелот Емајлиран / Мq анода
Загревана површина ПТ-долен [m2]	1,05	1,6	1,6
Загревана површина ПТ-горен [m2]	-	-	1,09
Волумен ПТ-долен [I]	6,6	10	10
Волумен ПТ-горен [I]	-	-	6,8
Дебелина на изолацијата [mm] 57
Степен заштите IP 21

ПТ - Пренесување на топлина

На задната страна на резервоарот за топла вода се направени канали за сензори (H1, H2), каде можат да се стават сензори за регулација на системското поврзување на резервоарот за топла вода со другите извори на затоплување. Пристапот до каналите е под прекривачкиот спој на заштитниот покривач, приближно на половина висина од резервоарот за топла вода.

Ставете го сензорот во каналот и фиксирајте го со приложениот гумен чеп. Препорачаната позиција (h1, h2) за сензорот во каналите е означена на скицата:

• ако го поставите сензорот повисоко од препорачаната позиција, термостатот їе реагира побргу, периодите на работа на проточната пумпа їе бидат пократки, разликата меѓу температурата на водата во резервоарот и медиумот што загрева, їе биде поголема по ислучувањето на термостатот, затоа количината и температурата на топлата вода во резервоарот їе биде пониска,
• ако го поставите сензорот пониско од препорачаната позиција, периодите на работа на проточната пумпа їе бидат подолги, разликата меѓу температурата на медиумот што загрева, и постигната температура на водата во резервоарот їе биде пониска, а со тоа и количината на водата во грејачот їе биде нешто повисока.

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНАТА МРЕЖА

Пред прилучување на резервоарот за топла вода потребно е да ја наместите заштитната навлака. Најпрво отстранете го горниот капак и поставете ја навлаката така што прилучоците на бојлерот и отворите на навлаката ње се совпағаат. Патентот затворете го од врвот кон долу, потоа затегнете ја врвката и цврсто заврзете ја на горниот раб на навлаката и поставете го капакот назад. Термометарот се става во лежиште подготвено за таа намена на предната страна на резервоарот на вода, каде е потребно претходно соодветно да ја зарежеме навлаката. Приклучокот на водоводната мрежа односно поставувањето на обоените приклучоци направете го по ознаките за приклучоци од претходното поглавје.

За сигурност во работата морате обавезно да вградите на доводната цевка сигурносен вентил, којшто го препречува намалувањето на притисокот во котелот за повеće од 0,1 МРа од номиналниот. Со загревањето на водата во бојлерот, притисокот на водата во котелот расте до границата, којашто е наместена на сигурносниот вентил. Бидејки е препречено враćањето на водата назад во водоводната мрежа, можно е да настане капење на вода од отточниот отвор на сигурносниот вентил. Овие капки на вода можете да ги одведете во одводот со наставката за ловење, која што је ја наместите под сигурносниот вентил. Одводната цевка - наместена под испустот на сигурносниот вентил, мора да е наместена во правец надолу и во околина каде што не замрзнува.

на садот за експанзија нека биде најмалку 3% од зафатнината на резервоарот за топла вода.

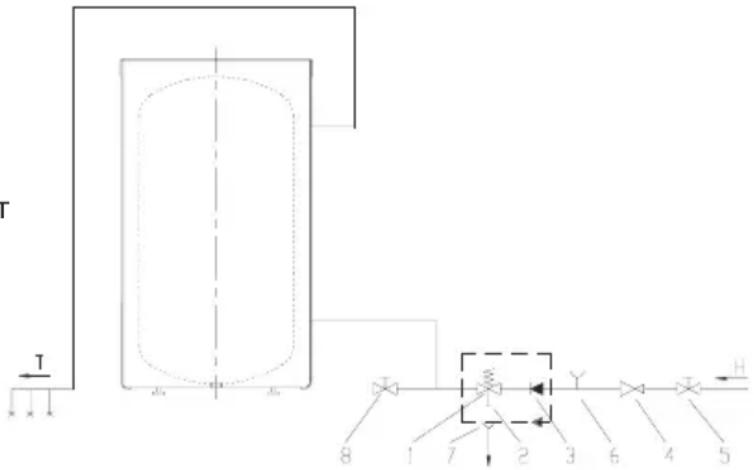

Легенда:

1. Сигурносен вентил
2. Пробен вентил
3. Противповратен вентил
4. Редукциски вентил на притисокот
5. Вентил за затворање
6. Пробна наставка
7. Инка со приклучок за истек
8. Испустен вентил
   Н - Ладна вода
   T - Топла вода

Бојлерот можете да го приключите на куćната водоводна мрежа без редукциски вентил, доколку е притисокот на мрежата понизок од 0,5 МРа.

Во други примери потребно е да се вгради редукциски вентил на притисок, којшто їе препречи притисокот во мрежата да го надмине горе наведениов.

ПРИКЛУЧУВАЊЕ НА ДРУГИ ИЗВОРИ НА ГРЕЕЊЕ

Бојлерите овозможуваат припрема на санитетска вода преку еден или два изменувачи на топлина со различни извори на енергија (на пример парно гreeње, сончева енергија, ...).

На страничната цевка од котелот можно е додатно да вградиме топлотна пумпа. Начините за поврзување на бојлерот со различни извори на гreeње се прикажани на скициве.

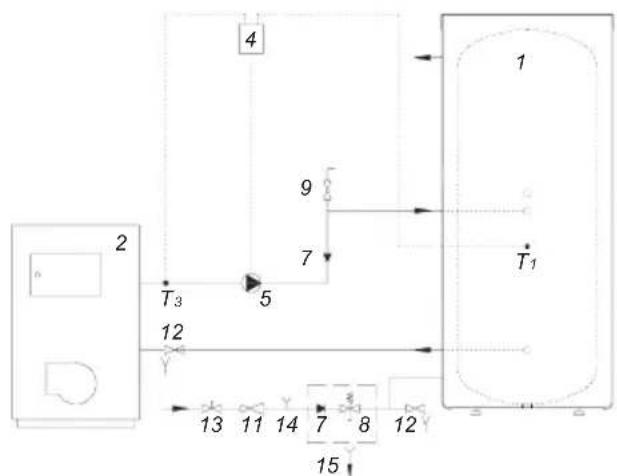

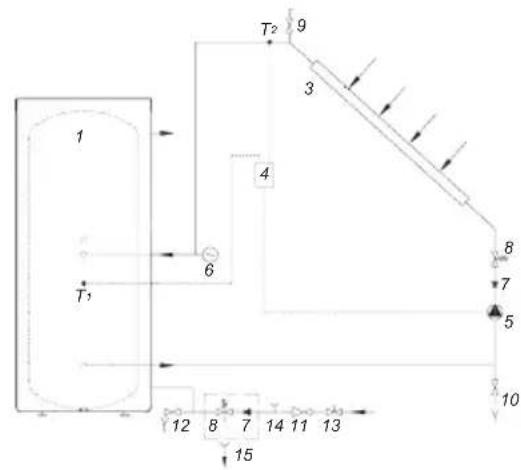

Поврзување на со колектори Поврзување на со котелот од на сончева енергија парното гreeње

1. Бојлер
   2.Котел на парното греење
2. Колектор на сончева енергија
3. Диференцијален TR со сензори (T1, T2, T3, T4)
4. Пумпа за оптек
5. Експанзиски сад
6. Противповратен вентил
7. Сигурносен вентил
8. Вентил за испуштање на воздух
9. Вентил за полнење и празнење на системот
10. Редукциски вентил
11. Вентил за испуштање
12. Вентил за затворање
13. Пробна наставка
14. Инка со приклучок за истек

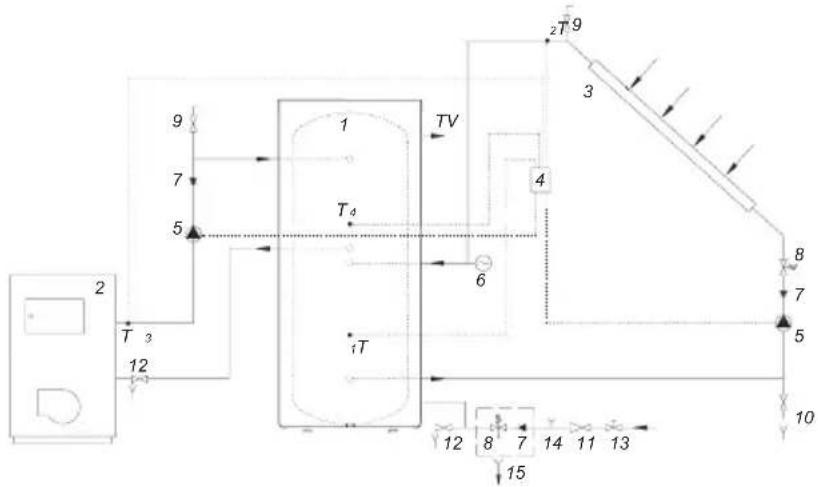

Поврзување на со колектори на сончева енергија и котелот од парното греење

УПОТРЕБА И ОДРЖУВАЊЕ

После приклучувањето на бојлерот на водоводната односно на другите извори на греење, бојлерот е припремен за употреба.

Обично основен извор за греење на санитетската вода е парното греење или сончевата енергија, при што регулацијата на греена воде е изведена во системот на греење.

Во резервоарот за топла вода може дополнително да се вгради електричен грејач, тип

служи за дополнително затоплување на вода:

• ако Ви треба повисока температура на водата од онаа што се постигнува со другите извори на греење,
• ако поради сезонски или други услови на располагање не стојат основните извори за греење.

Доколку постои опасност од замрзнување на водата во бојлерот испуштете ја од него. Потоа отворете ја рачката за топла вода на една од батериите која е приключена на бојлерот. Водата од бојлерот испуштете ја низ еден од, за тоа предвидените, испустни вентили на доводната цевка.

Надворешноста на бојлерот чистите ја со благ раствор на прашок за перење. Не употребувајте разредувачи и груби средства за чистење.

Со редовни сервиси їе постигнете брезпрекорна работа и долг животен век на бојлерот. Гаранцијата против rғосување на котелот е важечка само доколку сте ги изведувале пропишаните редовни прегледи за потрошеноста на заштитните аноди. Периодот помеѓу два редовни прегледи не смее да биде подолго од 36 месеци. Прегледите мора да ги изведе поовластен сервисер, којшто секој преглед їе ви го забележи во гаранцискиот лист на производот. При прегледот се проверува истрошеноста на противкорозиската заштита на анодата и по потреба се чисти водениот камен, којшто се собира во внатрешноста на грелното тело, во зависност од квалитетот, количеството и температурата на потрошената вода. Сервисната служба при прегледот їе ви препорача датум за повторна контрола, во зависност од затекнатата состојба.

Доколку настанат дефекти на грелното тело Ве молиме да не ги поправате сами, туку да ја известите најблиската сервисна служба.
