HG09317A - LED reflektor Livarno Lux - Brezplačna navodila za uporabo

Tip izdelka	Zunanji LED projektor s senzorjem gibanja
Znamka	Livarno Lux
Model	HG09317A
Moč	24 W
Delovna napetost	230 V ~ 50 Hz
Vrsta LED	28 vgrajenih LED (ne zamenljive)
Razred energetske učinkovitosti	F
Kot zaznavanja	pribl. 180°
Doseg senzorja	pribl. 12 m
Nastavitev časa osvetlitve	od 10 s do 7 min
Nastavitev svetlobnega praga	od 10 lx do 20.000 lx
Razred zaščite	I
Vrsta zaščite	IP44 (zaščiten pred brizganjem vode)
Mere (V x Š x G)	pribl. 19,2 x 16 x 9 cm
Teža	pribl. 440 g
Priporočena višina montaže	pribl. 2,5 m
Največja površina projekcije	307 cm²
Vključen material za pritrditev	Sidra ∅ 6 mm in vijaki
Vrsta priključnega kabla	H05RN-F 3G 1,0 mm² (ni priložen)
Garancija	3 leta

Pogosto zastavljena vprašanja - HG09317A Livarno Lux

Kako namestiti LED projektor Livarno Lux HG09317A?

Montažo mora opraviti usposobljen električar. Pritrdite montažni nosilec na steno s priloženimi sidri in vijaki, nato priključite napajalni kabel na sponko v skladu z oznakami L, N in ⊥. Pazite, da uporabite kabel tipa H05RN-F 3G 1,0 mm² največje dolžine 2,5 m.

Kako nastaviti senzor gibanja?

Uporabite tri rotacijske stikale pod senzorjem: TIME za čas osvetlitve (10 s do 7 min), SENS za občutljivost (zavrtite v nasprotni smeri urnega kazalca za povečanje) in LUX za svetlobni prag (položaj sonce = reagira podnevi, položaj luna = samo ponoči).

Kakšen je doseg in kot zaznavanja?

Senzor ima kot zaznavanja približno 180° in največji doseg približno 12 m pri idealni višini montaže 2,5 m.

Kaj storiti, če se projektor ne prižge?

Najprej preverite električno napajanje (varovalka ali odklopnik). Prepričajte se, da nastavitev LUX ni na položaju sonce podnevi. Preverite, da senzor ni oviran in da je občutljivost SENS zadostna. Če težava vztraja, se obrnite na servis.

Ali lahko LED sam zamenjam?

Ne, LED in vgrajena predstikalna naprava nista zamenljivi s strani uporabnika. Po koncu življenjske dobe pokličite usposobljenega električarja ali zamenjajte celoten projektor.

Kako očistiti projektor?

Pred čiščenjem izklopite napajanje (varovalka ali odklopnik). Uporabite rahlo vlažno krpo brez vlaken z nežnim čistilom. Nikoli ne potapljajte naprave v vodo.

Kakšen je razred zaščite IP?

Projektor ima certifikat IP44, zaščiten pred brizganjem vode, zato je primeren za zunanjo uporabo.

Projektor se prižiga podnevi, kako to odpraviti?

Zavrtite rotacijsko stikalo LUX v smeri urnega kazalca proti položaju luna (približno 10 lx), da senzor reagira samo ponoči. Če težava vztraja, zmanjšajte občutljivost SENS.

Kakšna je garancijska doba?

Ta izdelek ima garancijo 3 leta od datuma nakupa. Shranite račun kot dokazilo o nakupu. Garancija krije materialne in proizvodne napake, ne pa normalne obrabe.

Kako stopiti v stik s servisom?

V Franciji pokličite 0800 904 879 ali pošljite e-pošto na [e-mail]. Za Belgijo pokličite 0800 71 011 (ali 800 23970 v Luksemburgu) ali pišite na [e-mail].

NAVODILA ZA UPORABO HG09317A Livarno Lux

Navodila za montažo, uporabo in varnostna navodila

IAN 380541_2110

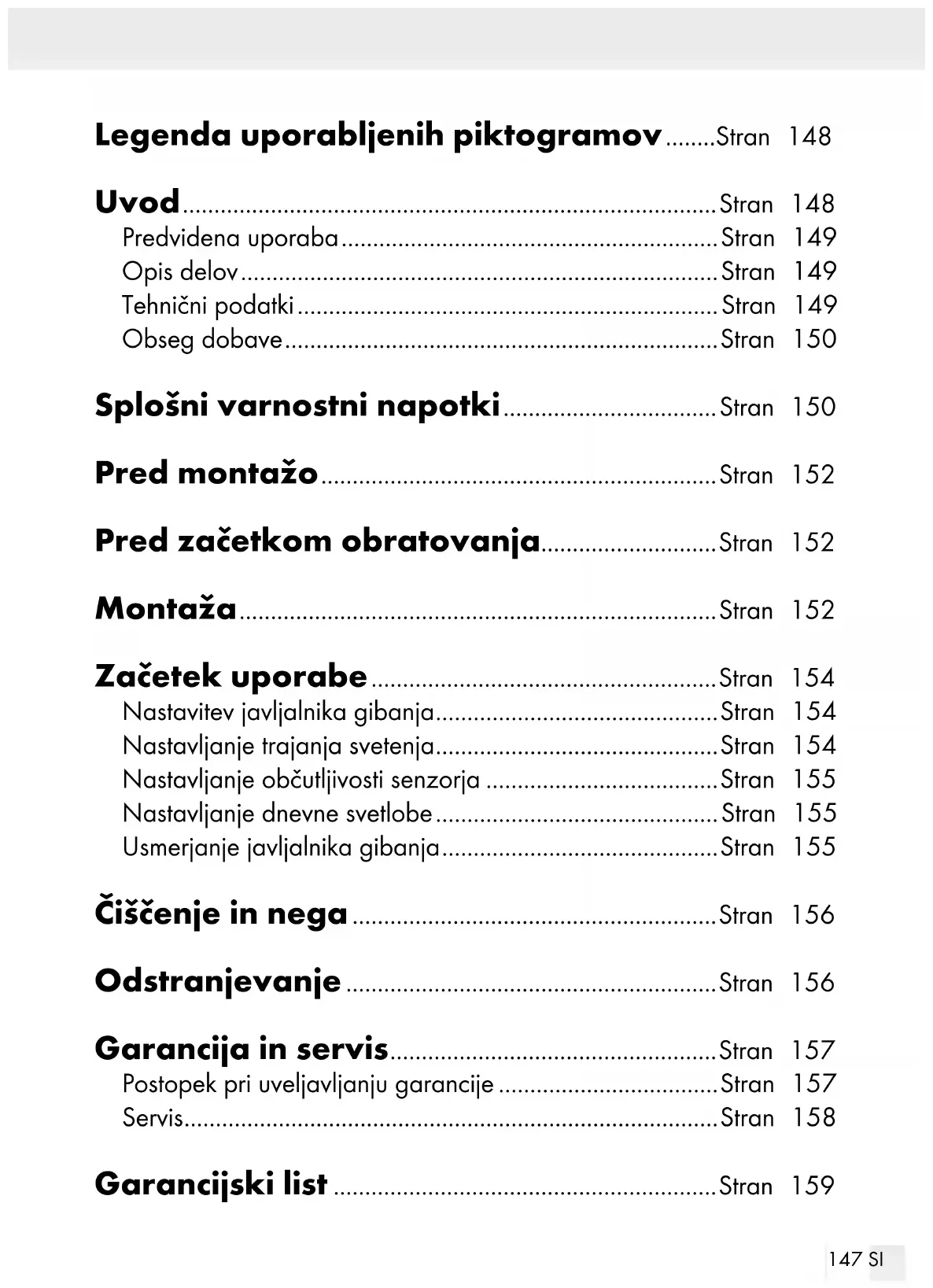

Tehnični podatki....Stran 149

Obseg dobave....Stran 150

Splošni varnostni napotki....Stran 150

Pred montažo....Stran 152

Pred začetkom obratovanja....Stran 152

Montaža....Stran 152

Začetek uporabe....Stran 154

Nastavitev javljalnika gibanja....Stran 154

Nastavljanje trajanja svetenja....Stran 154

Nastavljanje občutljivosti senzorja ....Stran 155

Nastavljanje dnevne svetlobe....Stran 155

Usmerjanje javljalnika gibanja....Stran 155

Čiščenje in nega....Stran 156

Odstranjevanje ....Stran 156

Garancija in servis....Stran 157

Postopek pri uveljavljanju garancije ....Stran 157

Servis....Stran 158

Garancijski list ....Stran 159

Legenda uporabljenih piktogramov
	Izmenični tok/izmenična napetost
	Zaščiteno pred škropljenjem z vodo
	Kot zajemanja senzorja gibanja: pribl. 180 °
	Razdalja zajemanja senzorja gibanja: pribl. 12 m
	Do 80 % prihranka energije v primerjavi s 130-vatno običajno sijalko
	Premični javljalnik gibanja
	Oznaka CE označuje skladnost z relevantnimi direktivami EU, ki veljajo za ta izdelek.

Zunanji LED-reflektor 24 W

• Uvod

Iskrene čestitke ob nakupu vašega novega izdelka. Odločili ste se za zelo kakovosten izdelek. To navodilo za uporabo je sestavni del tega izdelka. Vsebuje pomembna navodila za varnost, uporabo in odstrani- tev. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnostnimi napotki. Izdelek uporabljajte samo tako,

kot je opisano, in samo za navedena področja uporabe. Če izdelek odstopite novemu lastniku, mu zraven izročite tudi vse dokumente.

Predvidenauporaba

Izdelek je predviden izključno za samodejno osvetljavo na prostem. Izdelek je predviden izključno za zasebno in ne za poslovno uporabo.

Opis delov

1 Reflektor
2 Aretirni vijak (montažna konzola)
3 Vzmetna podložka
4 Podložka
5 Pritrdilni vijak
6 Zidni vložek
7 Montažna konzola
8 Javljalnik gibanja
9 Pokrov iz umetne mase
10 Tesnilni obroč

11 Kabelski vijačni spoj
12 Pokrov sponke
13 Priključna sponka
14 Vrtljivi regulator LUX (svetlobna občutljivost)
15 Vrtljivi regulator SENS (občutljivost)
16 Vrtljivi regulator TIME (trajanje vklopa)

Tehničnipodatki

Obratovalnanapetost:230V\~ 50 Hz, 24 W

Lučke LED: 28 x LED (lučke LED niso zamenljive.)

Stikalo za mrak: nastavljivo od 10 lx-20.000 lx

Vrsta zaščite: IP44 (zaščiteno pred pršečo vodo)

Mere (V x Š x G): pribl. 19,2 x 16 x 9 cm

Ta izdelek vsebuje vir svetlobe razreda učinkovitosti »F«.

Obseg dobave

1 LED zunanji reflektor s senzorjem gibanja
2 vložek (∅ 6 mm)
2 vijaka
1 pokrov sponke
1 kabelski vijačni spoj
1 navodila za montažo in uporabo

Splošni varnostni napotki

Pred prvo uporabo izdelka preberite vsa navodila za uporabo in varnostne napotke! Če izdelek odstopite novemu lastniku, mu zraven izročite tudi vse dokumente!

SMRTNA NEVARNOST IN NEVARNOST NESREČ

ZA MALČKE IN OTROKE! Otrok nikoli ne puš čajte brez nadzora skupaj z embalažnim materialom. Obstaja nevarnost zadušitve z embalažnim materialom. Otroci pogosto podcenjujejo nevarnosti. Otrokom nikoli ne dovolite zadrževanja v bližini izdelka.

Izdelek lahko uporabljajo otroci od 8. leta naprej ter osebe z zmanjšanimi fizičnimi, čutilnimi ali duševnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in/ali znanja, će so pod nadzo-rom ali će so bili poučeni o varni uporabi izdelka in razumejo nevarnosti, do katerih lahko pride med uporabo. Otroci se ne smejo igrati z izdelkom. Otroci ne smejo brez nadzora izvajati čiščenja in vzdrževanja.

Smrtna nevarnost zaradi udara električnega toka

Pred vsako priključitvijo na omrežje preverite, ali izdelek kaže znake morebitnih poškodb. Izdelka nikoli ne uporabljajte, će ugotovite kakršne koli poškodbe.
Pred montažo se prepričajte, ali se prisotna omrežna napetost ujema s potrebno obratovalno napetostjo izdelka (230 V\~ 50 Hz). Če ni tako, izdelka ne montirajte.

PREVIDNO! NEVARNOST OPEKLIN! Prepričajte se, ali je izdelek izklopljen in vsaj 15 minut ohlajen, preden se ga dotaknete. Izdelek se lahko močno segreje.

NEVARNOST POŽARA! Izdelek namestite na mesto, ki je od osvetljevanih materialov oddaljeno najmanj 0,5 m. Čezmerno segrevanje lahko povzroči požar.
PREVIDNO! NEVARNOST TELESNIH POŠKODB! Poškodovano steklo pred nadaljnjo uporabo izdelka zamenjajte.

■ Predvidena je samo za namestitev zunaj dosega rok.

Ta izdelek ne vsebuje delov, ki bi jih uporabnik lahko vzdrževal. Lučk LED in vgrajene naprave za predvklop lučk LED uporabnik ne more zamenjati.

Če LED lučke ob koncu svoje življenjske dobe prenehajo delovati, jih mora popraviti usposobljeni električar, v nasprotnem primeru pa je treba izdelek zavreči.

■ LED reflektor uporabljajte samo z vgrajeno napravo za vklop LED lučk.

- Pred montažo

Pomembno: Električni priključek lahko opravi le kvalificiran električar ali oseba, usposobljena za elektroinštalacije. Ta mora poznati lastnosti izdelka in določbe glede električnih priključkov.

Pred namestitvijo se prepričajte, ali v napeljavi, na katero boste priključili izdelek, ni električne napetosti. Odstranite varovalko ali izklopite varovalno stikalo v električni omarici z varovalkami (položaj 0).
■ S pomočjo indikatorja napetosti preverite, ali napeljava ni pod napetostjo.
- Priložen montažni material je primeren za običajne trdne zidove. Pozanimajte se tudi, kateri montažni material je primeren za vašo izbrano montažno podlago. Po potrebi se o tem pozanimajte pri strokovnjaku.

- Pred začetkom obratovanja

Napotek: Z izdelka odstranite ves embalažni material.

☐ Z izdelka odstranite pokrov iz umetne mase 9 (slika B).

- Montaža

Kadar vrtate v steno, poskrbite, da ne boste zadeli v električno, plinsko ali vodovodno napeljavo. Upoštevajte navodila za uporabo vrtalnega stroja ter vse varnostne napotke. V nasprotnem

primeru grozi smrt ali nevarnost telesnih poškodb zaradi udara električnega toka.

Pri izbiri kraja montaže pazite na naslednje:

Zagotovite, da reflektor 1 osvetli želeno področje. Reflektor 1 lahko premikate navpično.
Zagotovite, da javljalnik gibanja 8 zaznava želeno področje. Javljalnik gibanja 8 ima območje zaznavanja maks. 12 m pri kotu zaznavanja pribl. 180° (odvisno od višine montaže - idealna je višina 2,50 m) (sl. E).
Pazite, da javljalnika gibanja 8 ponoči ne osvetljuje cestna razsvetljava. To lahko vpliva na način njegovega delovanja.

Pri montaži postopajte, kot je opisano v nadaljevanju:

☐ Odvijte aretirne vijake 2 s pomočjo križnega izvijača, da odstra-nite montažno streme 7 z reflektorja 1.
Držite montažno konzolo 7 vodoravno (po potrebi preverite z libelo) proti steni in označite luknje za pritrditev.
Zdaj izvrtajte luknje za pritrditev (∅ 6 mm) in vstavite zidne vložke 6 v luknje za pritrditev (sl. A).
□ Pritrdite montažno konzolo 7 s pomočjo pritrdilnih vijakov 5 na steno in preverite njihovo pritrjenost.
□ Uvedite povezovalni kabel (ni priložen) tipa H05RN-F 3G 1,0 mm² skozi kabelski vijačni spoj 11 in pokrov sponke 12 do priključne sponke 13. Ustrezna dolžina povezovalnih žic je navedena na sliki C.
Odprite priključno sponko 13, tako da sprostite vijake s pomočjo križnega izvijača. Povežite povezovalni kabel s priključno sponko 13. Pri tem upoštevajte oznake na priključni sponki 13 (L za vodnik pod napetostjo, N za nevtralni vodnik in ⊥ ali G za zaščitni vodnik) (slika C). Skupna dolžina povezovalnega kabla ne sme presegati 2,5 m.

Znova priključite priključno sponko 13, tako da zategnete vijake. Poskrbite, da se bo tesnilni obroč 10 pravilno prilegal (sl. B). Nato zaprite pokrov sponke 12 in kabelski vijačni spoj 11, da fiksirate povezovalni kabel.
□ Uporabite križni izvijač, da reflektor 1 s predhodno odstranje-nimi aretirnimi vijaki 2, vzmetnimi podložkami 3 in dodatnimi podložkami 4 pritrdite na montažno streme 7 (slika A).
□Usmeritereflektor 1 v želeno smer. Javljalnik gibanja 8 lahko zavrtite vodoravno in navpično.

Varovalko ponovno vstavite ali pa ponovno vklopite varovalno stikalo. Izdelek je zdaj pripravljen za obratovanje.

- Začetek uporabe

Nastavitev javljalnika gibanja

Glede na prednastavitve senzorja gibanja 8 se vklopi reflektor 1 za določen čas, takoj ko senzor gibanja 8 zazna gibanje. Te prednastavitve se izvedejo s tremi regulatorji na spodnji strani senzorja gibanja 8 (sl. D).

Nastavljanje trajanja svetenja

Obrnite vrtljivi regulator TIME 16 v nasprotni smeri urnega kazalca, da podaljšate trajanje svetenja. Trajanje svetenja lahko nastavite v časovnem območju od pribl. 10 sekund do 7 minut.

Nastavljanje občutljivosti senzorja

Obrnite vrtljivi regulator SENS 15 v nasprotni smeri urnega kazalca, da povečate občutljivost senzorja.

Napotek: Javljalnik gibanča zaznava oddajanje toplote. Pri nižjih zunanjih temperaturah se na telesno temperaturo odziva bolj občutljivo kot pri toplejših zunanjih temperaturah. Pazite na to, da občutljivost senzorja po potrebi prilagodite različnim letnim časom.

Nastavljanje dnevne svetlobe

Obrnite vrtljivi regulator LUX 14 v nasprotni smeri urnega kazalca, da povišate raven dnevne svetlobe: v položaju reagira javljalnik gibanja samo ponoči (pri pribl. 10 lx). V položaju se javljalnik gibanja odzove tudi pri dnevni svetlobi, vse dokler ni presežena vrednost svetlobe 20.000 lx.

Usmerjanje javljalnika gibanja

Napotek: To nastavitev izvajajte ob mraku.

☐ Obrnite vrtljivi regulator LUX 14 v položaj ✱
□ Usmerite javljalnik gibanja 8 v osrednjo smer želenega območja zaznavanja.
Premikajte se po območju zaznavanja, dokler z odzivanjem javljalnika gibanja 8 niste zadovoljni. V ta namen spremenite položaj vrtljivega regulatorja SENS 15 ali usmeritev javljalnika gibanja 8.

Napotek: Upoštevajte, da javljalnik gibanja zaznava pretežno gibanje prečno na javljalnik gibanja 8. Če se premikate

naravnost proti javljalniku gibanja 8, le-ta tega gibanja ne more zaznati.

☐ Ko ste ustrezno usmerili javljalnik gibanja 8, zavrtite vrtljivi regulator LUX 14 v želeni položaj. Ustrezni položaj vrtljivega regulatorja LUX 14 lahko določite med jutranjo zarjo ali večernim mračenjem, ko naj bi reflektor 1 reagiral.
☐ Počasi zavrtite vrtljivi regulator LUX 14 v nasprotni smeri urnega kazalca, da se javljalnik gibanja 8 odzove na gibanje znotraj območja zajemanja.

- Čiščenje in nega

Pred čiščenjem odstranite varovalko v omarici z varovalkami ali izklopite varovalno stikalo.
- Izdelka nikoli ne potopite v vodo ali drugo tekočino. V nasprotnem primeru lahko izdelek poškodujete.
□ Izdelek čistite z rahlo navlaženo krpo, ki ne pušča vlaken, in blagim čistilom.
Po čiščenju in pred ponovnim zagonom znova vstavite varovalko ali pa ponovno vklopite zaščitno stikalo.

- Odstranjevanje

Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.

Upoštevajte oznake embalažnih materialov za ločevanje odpadkov, ki so označene s kraticami (a) in številkami (b) z naslednjim pomenom: 1–7: umetne mase/20–22: papir in karton/80–98: vezni materiali.

Izdelek in materiale embalaže je mogoče reciklirati; za lažjo obdelavo odpadkov jih odstranite ločeno. Logotip Triman velja samo za Francijo.

O možnostih odstranjevanja odsluženega izdelka se lahko pozanimate pri svoji občinski ali mestni upravi.

Ko je vaš izdelek dotrajan, ga zaradi varovanja okolja ne odvrzite med gospodinjske odpadke, temveč ga oddajte na ustreznem zbirališču tovrstnih odpadkov. O zbirnih mestih in njihovih delovnih časih se lahko pozanimate pri svoji pristojni občinski upravi.

• Garancija in servis

Postopek pri uveljavljanju garancije

Za zagotovitev hitre obdelave vašega primera vas prosimo, da sledite naslednjim napotkom:

Prosimo, da za vsa vprašanja pripravite račun in številko izdelka (IAN 380541_2110) kot dokazilo o nakupu.

Številko izdelka najdete na identifikacijski ploščici, gravuri, naslovni strani v navodilih (spodaj levo) ali na nalepki na hrbtni ali spodnji strani. Če pride do napačnega delovanja ali drugih pomanjkljivosti, se obrnite najprej na v nadaljevanju navedeni servisni oddelek po telefonu ali prek e-pošte.

Izdelek, označen kot okvarjen, lahko nato brez poštnine pošljete na navedeni naslov servisa, zraven pa priložite potrdilo o nakupu (blagajniški račun) in navedite, za kakšno pomanjkljivost gre in kdaj je nastala.

Servis

SI Servis Slovenija

Tel.: 00386 (0) 80 70 60

E-Mail: [e-mail]

CE IP44

Servisna telefonska številka: 080082034

Garancijski list

1. S tem garancijskim listom OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemčija jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 3 leta od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije,

če se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

1. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
2. Obrabni deli oz. potrošni material so izvzeti iz garancije.
3. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
4. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG09317A/HG09317B

Version: 04/2022
