BEDIENUNGSANLEITUNG HG09317A Livarno Lux

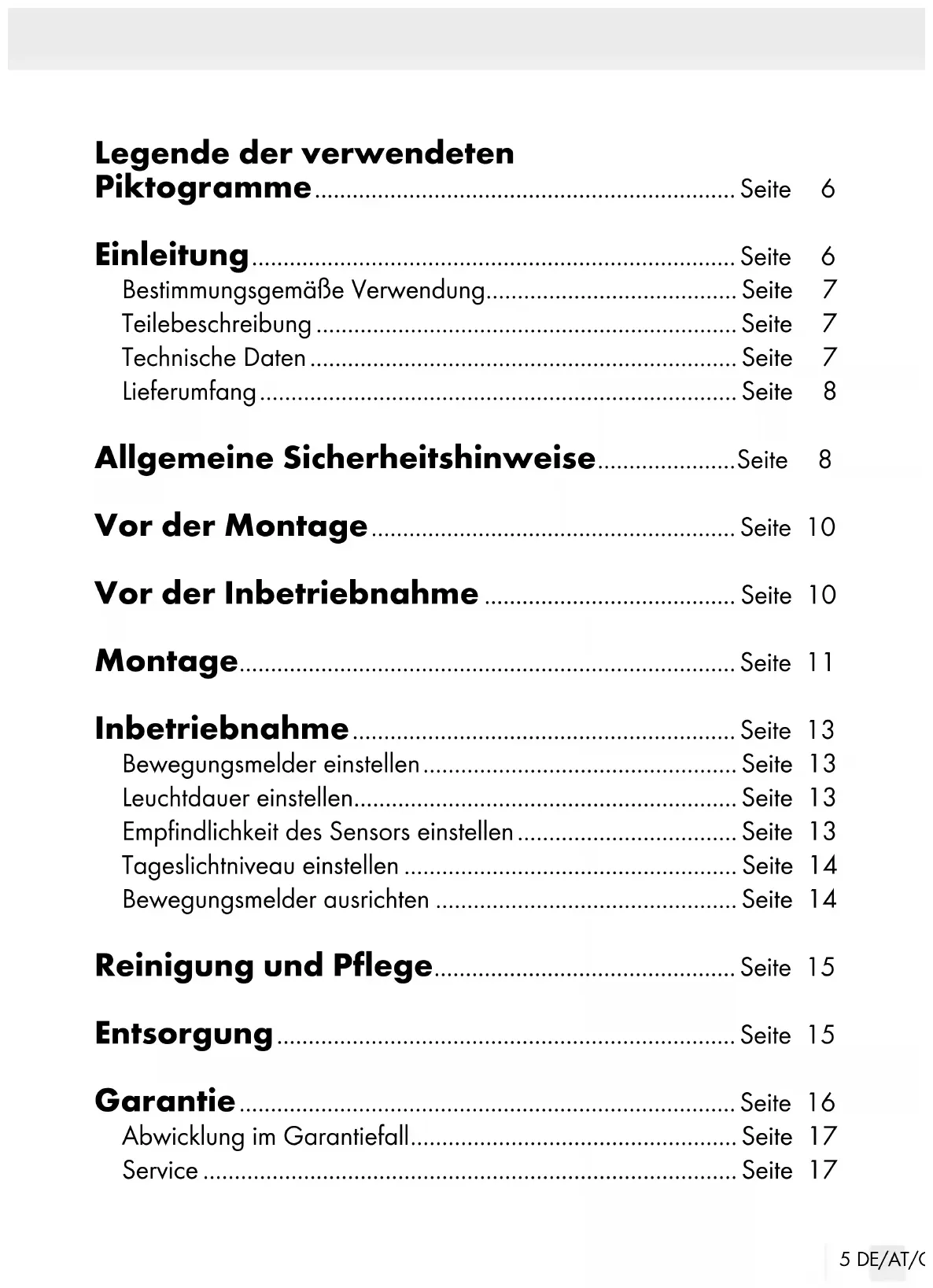

Legende der verwendeten Piktogramme ................................................................... Seite 6 Einleitung ............................................................................. Seite 6 Bestimmungsgemäße Verwendung ........................................ Seite 7 Teilebeschreibung ................................................................... Seite 7 Technische Daten .................................................................... Seite 7 Lieferumfang ............................................................................ Seite 8 Allgemeine Sicherheitshinweise ...................... Seite 8 Vor der Montage .......................................................... Seite 10 Vor der Inbetriebnahme ........................................ Seite 10 Montage ............................................................................... Seite 11 Inbetriebnahme ............................................................. Seite 13 Bewegungsmelder einstellen .................................................. Seite 13 Leuchtdauer einstellen ............................................................. Seite 13 Empfindlichkeit des Sensors einstellen ................................... Seite 13 Tageslichtniveau einstellen ..................................................... Seite 14 Bewegungsmelder ausrichten ................................................ Seite 14 Reinigung und Pflege ................................................ Seite 15 Entsorgung ......................................................................... Seite 15 Garantie ............................................................................... Seite 16 Abwicklung im Garantiefall .................................................... Seite 17 Service ..................................................................................... Seite 176 DE/AT/CH Legende der verwendeten Piktogramme Wechselstrom/-spannung Spritzwassergeschützt Erfassungswinkel Bewegungsmelder: ca. 180 ° Erfassungsentfernung Bewegungsmelder: ca. 12 m Bis zu 80 % Energieersparnis im Vergleich zu einer 130-Watt-Normalglühbirne Schwenkbarer Bewegungsmelder Das CE-Zeichen bestätigt die Konformität mit den für das Produkt zutreffenden EU-Richtlinien. LED-Außenstrahler 24 W Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungs- anleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Si- cherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen7 DE/AT/CH vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die an- gegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weiter- gabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Das Produkt ist für eine automatische Beleuchtung ausschließlich im Außenbereich vorgesehen. Das Produkt ist ausschließlich zur privaten Verwendung und nicht für den gewerblichen Gebrauch vorgesehen. Teilebeschreibung

Arretierungsschraube (Montagebügel)

Befestigungsschraube

Drehregler LUX (Lichtempfindlichkeit)

Drehregler SENS (Empfindlichkeit)

Drehregler TIME (Einschaltdauer) Technische Daten Betriebsspannung: 230 V∼ 50 Hz, 24 W LEDs: 28 x LED (Die LEDs sind nicht austauschbar.) Dämmerungsschalter: einstellbar von 10 lx–20.000 lx Leuchtdauer: einstellbar von ca.10 s–7 min Schutzklasse: I8 DE/AT/CH Schutzart: IP44 (spritzwassergeschützt) Abmessungen (H x B x T): ca. 19,2 x 16 x 9 cm Projektionsfläche: max. 307 cm² Montagehöhe: ca. 2,5 m Gewicht: ca. 440 g GS-zertifiziert. Dieses Produkt enthält eine Lichtquelle der Energie-effizienzklasse „F“. Lieferumfang 1 LED-Außenstrahler mit Bewegungsmelder 2 Dübel (Ø 6 mm) 2 Schrauben 1 Klemmenabdeckung 1 Kabelverschraubung 1 Montage- und Bedienungs anleitung Allgemeine Sicherheitshinweise Machen Sie sich vor der ersten Benutzung des Produkts mit allen Be- dien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKIN-

DER UND KINDER! Lassen Sie Kinder niemals unbe- aufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschät- zen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern. Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder9 DE/AT/CH mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen be- nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus re- sultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Pro- dukt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produkts übereinstimmt (230 V∼ 50 Hz). Montieren Sie das Produkt nicht, wenn dies nicht der Fall ist. VORSICHT! VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass das Produkt ausgeschaltet und mindestens 15 min abgekühlt ist, bevor Sie es berühren. Das Produkt kann eine große Hitze entwickeln. 0,5 m BRANDGEFAHR! Montieren Sie das Produkt mit einer Entfernung von mindestens 0,5 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

VORSICHT! VERLETZUNGSGEFAHR! Ein beschä- digtes Lampenglas ist vor einer weiteren Benutzung des Produkts zu ersetzen. Nur zur lnstallation außerhalb des Handbereichs vorgesehen. Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs und das eingebaute LED-Vorschaltgerät können nicht durch den Benutzer ausgetauscht werden.10 DE/AT/CH Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, müssen sie durch einen qualifizierten Elektriker repariert werden, ansonsten muss das Produkt entsorgt werden. Der LED-Strahler ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden. Vor der Montage Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfol- gen. Diese muss Kenntnis über die Eigenschaften des Produkts und Anschlussbestimmungen haben. Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungs- schutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Das beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet. Informieren Sie sich auch, welches Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Infor- mieren Sie sich hierüber gegebenenfalls bei einer Fachkraft. Vor der Inbetriebnahme Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt. Entfernen Sie die Kunststoffabdeckung

vom Produkt (Abb. B).11 DE/AT/CH Montage Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Was- serleitungen stoßen, wenn Sie in die Wand bohren. Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu und beachten Sie alle Sicherheitshinweise. Ansonsten drohen Tod oder Verletzungs- gefahr durch Stromschlag. Achten Sie bei der Auswahl des Montageortes auf folgende Dinge: Stellen Sie sicher, dass der Spot

den gewünschten Bereich ausleuchtet. Sie können den Spot

vertikal bewegen. Stellen Sie sicher, dass der Bewegungsmelder

den gewünschten Bereich erfasst. Der Bewegungsmelder

hat einen Erfassungsbe- reich von max. 12 m, bei einem Erfassungswinkel von ca. 180 ° (abhängig von der Montagehöhe – ideal ist eine Höhe von 2,50 m) (Abb. E). Achten Sie darauf, dass der Bewegungsmelder

nachts nicht von Straßenbeleuchtung angestrahlt wird. Dies kann die Wirkungs- weise beeinflussen. Gehen Sie zur Montage vor, wie im Folgenden beschrieben: Lösen Sie die Arretierungsschrauben

mithilfe eines Kreuz- schraubendrehers, um den Montagebügel

entfernen. Halten Sie den Montagebügel

waagerecht (mit einer Wasser- waage ggf. prüfen) gegen die Wand und markieren Sie die Befes- tigungslöcher. Bohren Sie nun die Befestigungslöcher (Ø 6 mm) und stecken Sie die Dübel

in die Befestigungslöcher (Abb. A). Befestigen Sie den Montagebügel

mithilfe der mitgelieferten Befestigungsschrauben

an der Wand und überprüfen Sie den festen Sitz.12 DE/AT/CH Führen Sie das Verbindungskabel (nicht enthalten) vom Typ H05RN-F 3G 1,0 mm² durch die Kabelverschraubung

und die Klemmenabdeckung

zu der Anschlussklemme

. Die geeig- nete Länge für die Verbindungsdrähte ist in Abbildung C angegeben. Öffnen Sie die Anschlussklemme

, indem Sie die Schrauben mithilfe eines Kreuzschlitzschraubendrehers lösen. Verbinden Sie das Verbindungskabel mit der Anschlussklemme

. Beachten Sie dabei die Markierungen auf der Anschlussklemme

(L für den spannungsführenden Leiter, N für den Nullleiter und oder G für den Schutzleiter) (Abb. C). Die Gesamtlänge des Verbindungska- bels sollte 2,5 m nicht überschreiten. Schließen Sie die Anschlussklemme

wieder, indem Sie die Schrauben festziehen. Stellen Sie sicher, dass der Dichtungsring

richtig sitzt (Abb. B). Schließen Sie dann die Klemmenabde- ckung

und die Kabelverschraubung

, um das Verbindungs- kabel zu fixieren. Verwenden Sie einen Kreuzschraubendreher, um den Spot

mit den zuvor entfernten Arretierungsschrauben

zu befesti- gen (Abb. A). Richten Sie den Spot

in die gewünschte Richtung aus. Der Be- wegungsmelder

kann horizontal und vertikal gedreht werden. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungs- schutzschalter wieder ein. Ihr Produkt ist nun betriebsbereit.13 DE/AT/CH Inbetriebnahme Bewegungsmelder einstellen Je nach den Voreinstellungen des Bewegungsmelders

schaltet sich der Spot

für eine gewisse Zeit ein, sobald der Bewegungsmelder

eine Bewegung erfasst. Diese Voreinstellungen werden an den drei Reglern auf der Unterseite des Bewegungsmelders

vorgenommen (Abb. D). Leuchtdauer einstellen Drehen Sie den Drehregler TIME

gegen den Uhrzeigersinn, um die Beleuchtungsdauer zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca. 10 Sekunden bis 7 Minu- ten einstellen. Empfindlichkeit des Sensors einstellen Drehen Sie den Drehregler SENS

gegen den Uhrzeigersinn, um die Empfindlichkeit des Sensors zu erhöhen. Hinweis: Der Bewegungsmelder

erfasst Wärmestrahlung. Er reagiert bei niedrigen Außentemperaturen empfindlicher auf Kör- perwärme als bei warmen Außentemperaturen. Achten Sie darauf, ggf. die Empfindlichkeit des Sensors im Laufe der Jahreszeiten zu regulieren.14 DE/AT/CH Tageslichtniveau einstellen Drehen Sie den Drehregler LUX

gegen den Uhrzeigersinn, um das Tageslichtniveau zu erhöhen: In der Position reagiert der Bewegungsmelder nur bei Nacht (bei ca. 10 lx). In der Position reagiert der Bewegungsmelder auch bei Tageslichtniveau, solange ca. 20.000 lx nicht überschritten werden. Bewegungsmelder ausrichten Hinweis: Sie sollten diese Einstellung bei Dämmerung durchführen. Drehen Sie den Drehregler LUX

auf die Position . Richten Sie den Bewegungsmelder

in die zentrale Richtung des gewünschten Erfassungsbereichs. Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprech- verhalten des Bewegungsmelders

zufrieden sind. Verändern Sie dazu die Position des Drehreglers SENS

oder die Ausrich- tung des Bewegungsmelders

Hinweis: Beachten Sie, dass der Bewegungsmelder

vorwie- gend Bewegungen quer zum Bewegungsmelder

erfasst. Wenn Sie sich geradewegs auf den Bewegungsmelder

zu bewegen, kann er diese Bewegung nicht erfassen. Wenn Sie den Bewegungsmelder

zufriedenstellend ausgerich- tet haben, drehen Sie anschließend den Drehregler LUX

in die gewünschte Position. Sie können die geeignete Position des Dreh- reglers LUX

während der Morgen- oder Abenddämmerung bestimmen, in der der Spot

reagieren soll. Drehen Sie den Drehregler LUX

langsam gegen den Uhrzei- gersinn, bis der Bewegungsmelder

auf Bewegungen innerhalb des Erfassungsbereiches reagiert.15 DE/AT/CH Reinigung und Pflege Entfernen Sie vor der Reinigung im Sicherungskasten die Siche- rung oder schalten Sie den Leitungsschutzschalter aus. Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden. Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuch- teten Tuch und mildem Reinigungsmittel. Setzen Sie nach der Reinigung und vor der erneuten Inbetriebnahme die Sicherung wieder ein oder schalten Sie den Leitungsschutz- schalter wieder an. Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmateria- lien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeu- tung: 1–7: Kunststoffe/20–22: Papier und Pappe/ 80–98: Verbundstoffe. Das Produkt und die Verpackungsmaterialien sind recycel- bar, entsorgen Sie diese getrennt für eine bessere Abfallbe- handlung. Das Triman-Logo gilt nur für Frankreich. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.16 DE/AT/CH Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Inter- esse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren. Garantie Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produ- ziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts ge- setzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angese- hen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.17 DE/AT/CH Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 380541_2110) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts. Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Service Service Deutschland Tel.: [phone] E-Mail: [e-mail] Service Österreich Tel.: [phone] E-Mail: [e-mail] Service Schweiz Tel.: [phone] E-Mail: [e-mail]18 GB/IE List of pictograms used ............................................ Page 19 Introduction ....................................................................... Page 20 Intended use ............................................................................ Page 20 Parts description ...................................................................... Page 20 Technical data ......................................................................... Page 21 Scope of delivery .................................................................... Page 21 General safety instructions .................................. Page 21 Before installation ....................................................... Page 23 Before use ........................................................................... Page 23 Installation ......................................................................... Page 24 Start-up ................................................................................. Page 25 Adjusting the motion detector................................................. Page 25 Setting the lighting duration .................................................... Page 26 Adjusting the sensitivity of the sensor ..................................... Page 26 Setting the daylight level ........................................................ Page 26 Aligning the motion detector .................................................. Page 26 Cleaning and care ........................................................ Page 27 Disposal ................................................................................ Page 27 Warranty ............................................................................. Page 28 Warranty claim procedure ..................................................... Page 29 Service ..................................................................................... Page 2919 GB/IE List of pictograms used Alternating current/voltage Splashproof Motion sensor detection angle: approx. 180 ° Motion sensor coverage distance: approx. 12 m Uses up to 80 % less energy compared to a standard 130 W light bulb Pivoting motion detector CE mark indicates conformity with relevant EU directives applicable for this product.20 GB/IE LED Outdoor Floodlight 24 W Introduction We congratulate you on the purchase of your new product. You have chosen a high quality product. The instructions for use are part of the product. They contain important information concerning safety, use and disposal. Before using the product, please familiarise yourself with all of the safety information and instructions for use. Only use the product as described and for the specified applications. If you pass the product on to anyone else, please ensure that you also pass on all the documentation with it. Intended use The product is intended for automatic lighting in outdoor areas only. This product is solely intended for private use and not for commerical use. Parts description
