Produkttyp	LED-Außenstrahler mit Bewegungsmelder
Marke	Livarno Lux
Modell	HG03444A
Betriebsspannung	230 V~, 50 Hz
Leistung	8,5 W
Anzahl LEDs	16 x 0,5 W LEDs
Schutzart	IP44 (spritzwassergeschützt)
Schutzklasse	I
Abmessungen (H x B x T)	ca. 197 x 149 x 121 mm
Gewicht	ca. 640 g
LED-Abstrahlwinkel	105°
Reichweite des Bewegungsmelders	max. 12 m
Erfassungswinkel	180°
Empfohlene Montagehöhe	ca. 2,5 m
Einstellung Leuchtdauer	ca. 10 s bis 4 min
Einstellung Dämmerungsschwelle	10 lx bis 20.000 lx
Erforderliches Anschlusskabel	H05RN-F 3G 1,0 mm², max. Länge 2,5 m
Verwendung	Innen- und Außenbereich, private Nutzung
Montage	Wandmontage mit verstellbarem Montagebügel
Elektrischer Anschluss	Durch einen qualifizierten Elektriker
Pflege	Reinigen Sie mit einem leicht feuchten, fusselfreien Tuch
Garantie	3 Jahre
Lieferumfang	Strahler, Dübel (∅ 6 mm), Schrauben, Anleitung

Häufig gestellte Fragen - HG03444A Livarno Lux

Wie stelle ich die Leuchtdauer des Strahlers ein?

Verwenden Sie den Knopf TIME (11) unter dem Bewegungsmelder. Drehen Sie ihn im Uhrzeigersinn, um die Dauer zu erhöhen (von 10 Sekunden bis 4 Minuten).

Wie stelle ich die Empfindlichkeit des Bewegungsmelders ein?

Drehen Sie den Knopf SENS (10) im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen. Beachten Sie, dass die Erkennung bei kaltem Wetter empfindlicher ist.

Wie stelle ich die Helligkeitsschwelle (Tag/Nacht) ein?

Drehen Sie den Knopf LUX (12) im Uhrzeigersinn, damit der Strahler bei einer höheren Helligkeit (bis zu 20.000 lx) einschaltet. In der Position (10 lx) schaltet er sich nur nachts ein.

Wie hoch ist die empfohlene Montagehöhe?

Die ideale Höhe beträgt ca. 2,5 Meter für eine optimale Erfassungsreichweite von 12 Metern mit einem Winkel von 180°.

Kann ich die LEDs selbst austauschen?

Nein, die LEDs sind nicht vom Benutzer austauschbar. Am Ende der Lebensdauer wenden Sie sich an einen qualifizierten Elektriker oder ersetzen Sie den gesamten Strahler.

Warum schaltet sich mein Strahler nicht ein?

Überprüfen Sie: 1) die Stromversorgung (Sicherung/Schalter), 2) die LUX-Einstellung (zu hell), 3) die SENS-Empfindlichkeit (zu niedrig), 4) die Ausrichtung des Melders (Bewegungen quer).

Wie reinige ich den Strahler?

Schalten Sie vor der Reinigung die Stromversorgung aus. Verwenden Sie ein leicht feuchtes, fusselfreies Tuch mit einem milden Reinigungsmittel. Tauchen Sie das Gerät niemals in Wasser.

Ist der Strahler für die Außenmontage geeignet?

Ja, er hat die Schutzart IP44 (spritzwassergeschützt) und ist für den Außeneinsatz konzipiert.

Welche Kabel werden für den Anschluss verwendet?

Verwenden Sie ein Kabel vom Typ H05RN-F 3G 1,0 mm² mit einer maximalen Länge von 2,5 Metern. Der Anschluss muss durch einen Fachmann erfolgen.

Wie richte ich den Bewegungsmelder aus?

Lösen Sie die Klemmschraube (8), richten Sie den Melder in die gewünschte Richtung (Querbewegungen bevorzugt) aus und ziehen Sie die Schraube wieder fest. Stellen Sie dann gegebenenfalls die Empfindlichkeit ein.

BEDIENUNGSANLEITUNG HG03444A Livarno Lux

LED-AUSSENSTRAHLER 8,5 W

Montage-, Bedienungs- und Sicherheitshinweise

DK

UDEND∅RS LED-PROJEKT∅R 8,5 W

Projektionsflade: max. 190 x 149 mm

ENFANTS EN BAS ÂGE ET

•Technische gegevens

Voedingsspanning: 230V\~50Hz, 8,5W

Beschermingsklasse: I Isolatieklasse: IP44(spatwaterdicht)

Afmetingen

(H × B × D): ca. 197 × 149 × 121 mm

Projectie-

oppervlak: max. 190 x 149 mm

• Daglichtniveau instellen

Legende der verwendeten

Piktogramme......Seite 49

Einleitung......Seite 49

Bestimmungsgemäße Verwendung......Seite 49

Teilebeschreibung......Seite 49

Technische Daten......Seite 50

Lieferumfang......Seite 50

Allgemeine Sicherheitshinweise......Seite 50

Vor der Montage......Seite 52

Vor der Inbetriebnahme ......Seite 53

Montage......Seite 53

Inbetriebnahme......Seite 54

Bewegungsmelder einstellen......Seite 54

Leuchtdauer einstellen......Seite 55

Empfindlichkeit des Sensors einstellen......Seite 55

Tageslichtniveau einstellen....Seite 55

Bewegungsmelder ausrichten ......Seite 55

Reinigung und Pflege......Seite 56

Entsorgung......Seite 57

Garantie......Seite 57

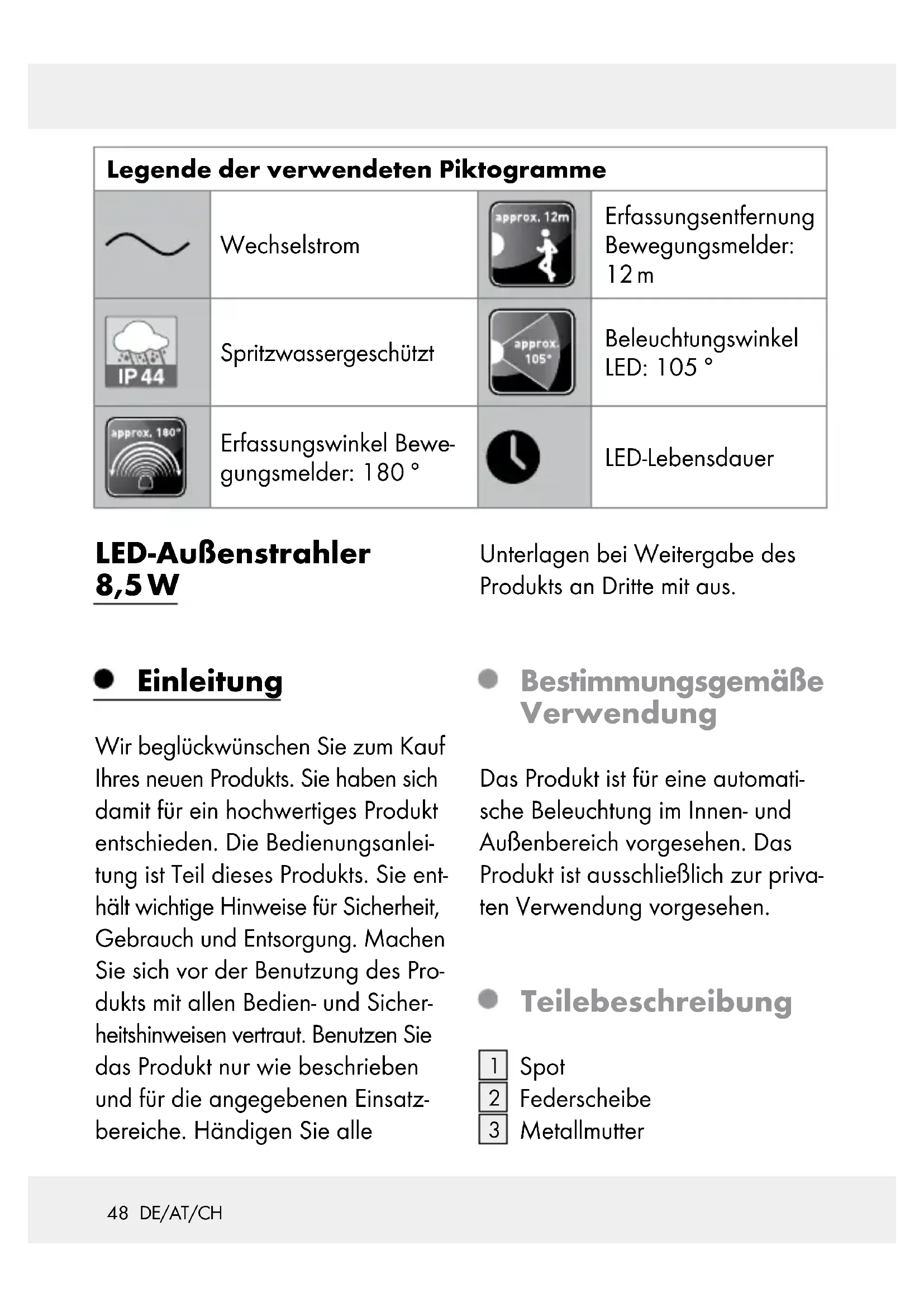

Legende der verwendeten Piktogramme
	Wechselstrom		ErfassungsentfernungBewegungsmelder:12 m
	Spritzwassergeschützt		BeleuchtungswinkelLED: 105 °
	Erfassungswinkel Bewegungsmelder: 180 °		LED-Lebensdauer

LED-Außenstrahler 8,5 W

Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle

Bestimmungsgemäße Verwendung

Das Produkt ist für eine automatische Beleuchtung im Innen- und Außenbereich vorgesehen. Das Produkt ist ausschließlich zur privaten Verwendung vorgesehen.

Teilebeschreibung

1 Spot
2 Federscheibe
3 Metallmutter

4 Montagebügel
5 Arretierschraube
6 Anschlussbox
7 Kabelverschraubung
8 Feststellschrauben
9 Bewegungsmelder
10DrehreglerSENS (Empfindlichkeit)
11 DrehreglerTIME (Einschaltdauer)
12 DrehreglerLUX (Lichtempfindlichkeit)
13 Klemmblock
14 Kabelklemme

TechnischeDaten

Betriebsspannung: 230V\~50Hz, 8,5W

Dämmerungs- schalter:einstellbarvon 10 lx - 20.000 lx

Leuchtdauer:einstellbarvon ca.10s-4min

Schutzklasse: I

Schutzart:IP44(spritzwas- ser- geschützt)

Abmessungen

(HxBxT): ca. 197 x 149 ×121 mm

Projektionsfläche: max. 190 x 149 mm

Montagehöhe: ca. 2,5 m

Gewicht: ca.640g

Lieferumfang

1 LED-Außenstrahlermit Bewegungsmelder
2 Dübel (∅ 6 mm)
2 Schrauben
1 Montage- und Bedienungsanleitung

Allgemeine Sicherheits-hinweise

Machen Sie sich vor der ersten Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut! Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus!

UNFALLGEFAHR FÜR KLEINKIN-

DER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.

Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produkts übereinstimmt (230V\~ 50Hz). Montieren Sie das Produkt nicht, wenn dies nicht der Fall ist.

VORSICHT! VERBREN-NUNGSGEFAHR! Stellen Sie sicher, dass das Produkt ausgeschaltet und mindestens 15 min abgekühlt ist, bevor Sie diese berühren. Das Produkt kann eine große Hitze entwickeln.

BRANDGEFAHR! Montieren Sie das Produkt mit einer

Entfernung von mindestens 0,5 m zu angestrahlten Materialien. Eine übermäßige

Wärmeentwicklung kann zu Brandentwicklung führen.

VORSICHT! VERLETZUNGS- GEFAHR! Ein be-

schädigtes Lampenglas ist vor einer weiteren Benutzung des Produkts zu ersetzen.

Nur zur Installation außerhalb des Handbereichs vorgesehen.
- Dieser Artikel enthält keine Teile, die vom Verbraucher gewartet werden können. Die LEDs können nicht durch den Benutzer ausgetauscht werden.
Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, müssen sie durch einen qualifizierten Elektriker repariert werden, ansonsten muss das Produkt entsorgt werden.
Der LED-Strahler ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden.
Solange das Produkt an eine Steckdose angeschlossen ist, zieht es ein wenig Strom – auch wenn die Leuchte ausgeschaltet ist. Um das Produkt komplett auszuschalten, sollte der Netzschalter ausgeschaltet werden.

- Vor der Montage

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften des Produkts und Anschlussbestimmungen haben.

Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet. Informieren Sie sich auch, welches Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.

●Vorder Inbetriebnahme

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

- Montage

□ Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu und beachten Sie alle Sicherheits-hinweise. Ansonsten drohen Tod oder Verletzungsgefahr durch Stromschlag.

Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:

□ Stellen Sie sicher, dass der Spot 1 den gewünschten Bereich ausleuchtet. Sie können den Spot 1 vertikal bewegen.
□ Stellen Sie sicher, dass der Bewegungsmelder 9 den gewünschten Bereich erfasst. Der Bewegungsmelder 9 hat einen Erfassungsbereich von

max. 12 m, bei einem Erfassungswinkel von ca. 180° (abhängig von der Montagehöhe – ideal ist eine Höhe von 2,50 m) (Abb. D).

□ Achten Sie darauf, dass der Bewegungsmelder 9 nachts nicht von Straßenbeleuchtung angestrahlt wird. Dies kann die Wirkungsweise beeinflussen.

Gehen Sie zur Montage vor, wie im Folgenden beschrieben:

☐ Lösen Sie die Arretierschraube 5 mit einem Kreuzschlitz-schraubendreher, um den Montagebügel 4 vom Spot 1 zu trennen.
□ Halten Sie den Montage-bügel 4 waagerecht ausge- richtet (ggf. Wasserwaage) gegen die Wand und markieren Sie die Befestigungslöcher.
☐ Bohren Sie nun die Befestigungslöcher ( 6 mm) und führen Sie die Dübel in die Bohrlöcher ein (Abb. A).
□ Befestigen Sie den Montagebügel 4 mit den beiliegenden Schrauben.

□ Befestigen Sie nun den Spot 1 am Montagebügel 4, indem Sie mit einem Kreuzschlitzschraubendreher die Arretierschraube 5 samt Federscheibe 2 und Metall-Mutter 3 wieder festziehen (s. Abb. A).
☐ Öffnen Sie die Anschlussbox 6, nachdem Sie mit einem Kreuzschlitzschraubendreher den Deckel der Anschlussbox 6 gelöst haben.
☐ Führen Sie ein Verbindungskabel (nicht im Lieferumfang enthalten) des Typs H05RN-F 3G 1,0 mm² durch die Kabelverschraubung 7 in die Anschlussbox 6. Das Verbindungskabel darf eine Länge von maximal 2,5 m haben. Fixieren Sie das Anschlusskabel zuerst mit der Kabelklemme 14 und anschließend durch Drehen der Mutter der Kabelverschraubung 7.
□ Verbinden Sie das Verbindungskabel mit dem Klemmblock 13 in der Anschlussbox 6. Achten Sie hierbei auf die Kennzeichnung des Klemmblocks 13

(L für den spannungsführenden Leiter, N für den Nullleiter und ⏚ für den Schutzleiter) (Abb. C).

☐ Schließen Sie die Anschluss-box 6 wieder.
☐ Richten Sie den Spot 1 in die gewünschte Richtung aus. Hierzu müssen Sie ggf. die Feststellschrauben 8 etwas lösen. Ziehen Sie nach dem Ausrichten die Feststellschrauben 8 wieder an, um einen sicheren Halt zu gewährleisten.

Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an. Ihr Produkt ist nun betriebsbereit.

- Inbetriebnahme

Bewegungsmelder einstellen

Je nach den Voreinstellungen des Bewegungsmelders 9 schaltet sich der Spot 1 für eine gewisse Zeit ein, sobald der Bewegungsmelder 9 eine Bewegung erfasst. Diese

Voreinstellungen werden an den drei Reglern auf der Unterseite des Bewegungsmelders 9 vorgenommen (Abb. B).

Sie darauf, ggf. die Empfindlichkeit des Sensors im Laufe der Jahreszeiten zu regulieren.

Leuchtdauer einstellen

Drehen Sie den Drehregler TIME 11 im Uhrzeigersinn, um die Beleuchtungsdauer zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca. 10 Sekunden bis 4 Minuten einstellen.

•Tageslichtniveau einstellen

Drehen Sie den Drehregler LUX 12 im Uhrzeigersinn, um das Tageslichtniveau zu erhöhen: In der Position reagiert der Bewegungsmelder nur bei Nacht (bei ca. 10 lx). In der Position reagiert der Bewegungsmelder auch bei Tageslichtniveau, solange ca. 20.000 lx nicht überschritten werden.

Empfindlichkeit des Sensors einstellen

☐ Drehen Sie den Drehregler SENS 10 im Uhrzeigersinn, um die Empfindlichkeit des Sensors zu erhöhen.

Hinweis: Der Bewegungsmelder 9 erfasst Wärmestrahlung. Er reagiert bei niedrigen Außen-temperaturen empfindlicher auf Körperwärme als bei warmen Außentemperaturen. Achten

Bewegungsmelder ausrichten

Hinweis: Sie sollten diese Einstellung bei Dämmerung durchführen.

☐ Lösen Sie die Feststell - schraube 8.
Drehen Sie den Drehregler LUX 12 auf die Position

☐ Richten Sie den Bewegungsmelder 9 in die zentrale Richtung des gewünschten Erfassungsbereichs.
□ Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprechverhalten des Bewegungsmelders 9 zufrieden sind. Verändern Sie dazu die Position des Drehreglers SENS 10 oder die Ausrichtung des Bewegungsmelders 9.

Hinweis: Beachten Sie, dass der Bewegungsmelder 9 vorwiegend Bewegungen quer zum Bewegungsmelder 9 erfasst. Wenn Sie sich geradewegs auf den Bewegungsmelder 9 zu bewegen, kann er diese Bewegung nicht erfassen.

□ Wenn Sie den Bewegungsmelder 9 zufriedenstellend ausgerichtet haben, ziehen Sie die Feststellschraube 8 wieder fest, um die Einstellungen zu fixieren.
☐ Drehen Sie den Drehregler LUX ^12 in die gewünschte Position. Ermitteln Sie diese während der Dämmerungszeit,

in der der Spot 1 reagieren soll.
Drehen Sie den Drehregler LUX ^12 langsam im Uhrzeigersinn, bis er auf Bewegung im Erfassungsbereich reagiert.

- Reinigung und Pflege

■ Entfernen Sie vor der Reinigung im Sicherungskasten die Sichierung oder schalten Sie den Leitungsschutzschalter aus.
■ Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
☐ Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel.
Setzen Sie nach der Reinigung und vor der erneuten Inbetriebnahme die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an.

•Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Der Grüne Punkt gilt nicht für Deutschland.

Beachten Sie die Kenn- zeichnung der Ver- packungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie

bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten können Sie sich bei Ihrer zuständigen Verwaltung informieren.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können, oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

CE IP44

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG03444A/HG03444B

Version: 09/2017

Last Information Update · Tilstand af information

Version des informations · Stand van de informatie

Stand der Informationen: 09 / 2017

Ident.-No.: HG03444A/B092017-6
