Producttype	LED-buitenlamp met bewegingsmelder
Merk	Livarno Lux
Model	HG03444A
Bedrijfsspanning	230 V~, 50 Hz
Vermogen	8,5 W
Aantal LED's	16 x LED's van 0,5 W
Beschermingsgraad	IP44 (beschermd tegen opspattend water)
Beschermingsklasse	I
Afmetingen (h x b x d)	ca. 197 x 149 x 121 mm
Gewicht	ca. 640 g
Lichthoek LED	105°
Bereik bewegingsmelder	max. 12 m
Detectiehoek	180°
Aanbevolen montagehoogte	ca. 2,5 m
Instelling verlichtingsduur	ca. 10 sec tot 4 min
Instelling schemerdrempel	10 lx tot 20.000 lx
Benodigde voedingskabel	H05RN-F 3G 1,0 mm², max. lengte 2,5 m
Gebruik	Binnen en buiten, privégebruik
Montage	Wandmontage met verstelbare montagebeugel
Elektrische aansluiting	Door een gekwalificeerde elektricien
Onderhoud	Reinigen met een licht vochtige, pluisvrije doek
Garantie	3 jaar
Leveringsomvang	Lamp, pluggen (∅ 6 mm), schroeven, handleiding

Veelgestelde vragen - HG03444A Livarno Lux

Hoe stel ik de verlichtingsduur van de lamp in?

Gebruik de knop TIME (11) onder de bewegingsmelder. Draai hem met de klok mee om de duur te verlengen (van 10 seconden tot 4 minuten).

Hoe pas ik de gevoeligheid van de bewegingsmelder aan?

Draai de knop SENS (10) met de klok mee om de gevoeligheid te verhogen. Houd er rekening mee dat de detectie gevoeliger is bij koud weer.

Hoe stel ik de lichtdrempel (dag/nacht) in?

Draai de knop LUX (12) met de klok mee zodat de lamp inschakelt bij een hoger helderheidsniveau (tot 20.000 lx). In de stand (10 lx) schakelt hij alleen 's nachts in.

Wat is de aanbevolen montagehoogte?

De ideale hoogte is ongeveer 2,5 meter voor een optimaal detectiebereik van 12 meter met een hoek van 180°.

Kan ik de LED's zelf vervangen?

Nee, de LED's zijn niet door de gebruiker vervangbaar. Aan het einde van de levensduur moet u een gekwalificeerde elektricien inschakelen of de gehele lamp vervangen.

Waarom schakelt mijn lamp niet in?

Controleer: 1) de voeding (zekering/automaat), 2) de LUX-instelling (te licht), 3) de SENS-gevoeligheid (te laag), 4) de oriëntatie van de melder (zijdelingse bewegingen).

Hoe reinig ik de lamp?

Schakel voor reiniging altijd de stroom uit. Gebruik een licht vochtige, pluisvrije doek met een mild schoonmaakmiddel. Dompel het apparaat nooit onder in water.

Is de lamp geschikt voor buitengebruik?

Ja, hij heeft beschermingsgraad IP44 (beschermd tegen opspattend water) en is ontworpen voor buitengebruik.

Welke kabels gebruiken voor de aansluiting?

Gebruik een kabel van het type H05RN-F 3G 1,0 mm² met een maximale lengte van 2,5 meter. De aansluiting moet door een professional worden uitgevoerd.

Hoe richt ik de bewegingsmelder?

Draai de borgschroef (8) los, richt de melder in de gewenste richting (bij voorkeur dwarsbewegingen), draai de schroef vervolgens weer vast. Stel daarna indien nodig de gevoeligheid in.

GEBRUIKSAANWIJZING HG03444A Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

IAN 288404

GB NI

DK BE NL

i

GB/IE/NI Assembly, operating and safety instructions Page 5

DK Monterings-, betjenings- og sikkerhedshenvisninger Side 15

FR / BE Instructions de montage, d’utilisation et consignes de sécurité Page 25

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 36

DE / AT / CH Montage-, Bedienungs- und Sicherheitshinweise Seite 47

A 1 2 3 4 5 6 7 8 9

B 10 SENS TIME * LUX ( 11 12

Legenda van de gebruikte pictogrammen....Página 37

Inleiding ...... Pagina 37

Correct gebruik ...... Pagina 37

Beschrijving van de onderdelen.... Página 37

Technische gegevens....Página 38

Omvang van de levering.... Página 38

Algemene veiligheidsinstructies...... Pagina 38

Voor de montage......Pagina 40

Voor de ingebruikname...... Pagina 41

Montage......Pagina 41

Ingebruikname ...... Pagina 42

Bewegingsmelder instellen....Pagina 42

Verlichtingsduur instellen ...... Pagina 43

Gevoeligheid van de sensor instellen.... Página 43

Daglichtniveau instellen....Página 43

Bewegingsmelder instellen....Página 43

Reiniging en onderhoud...... Pagina 44

Afvoer ...... Pagina 44

Garantie......Pagina 45

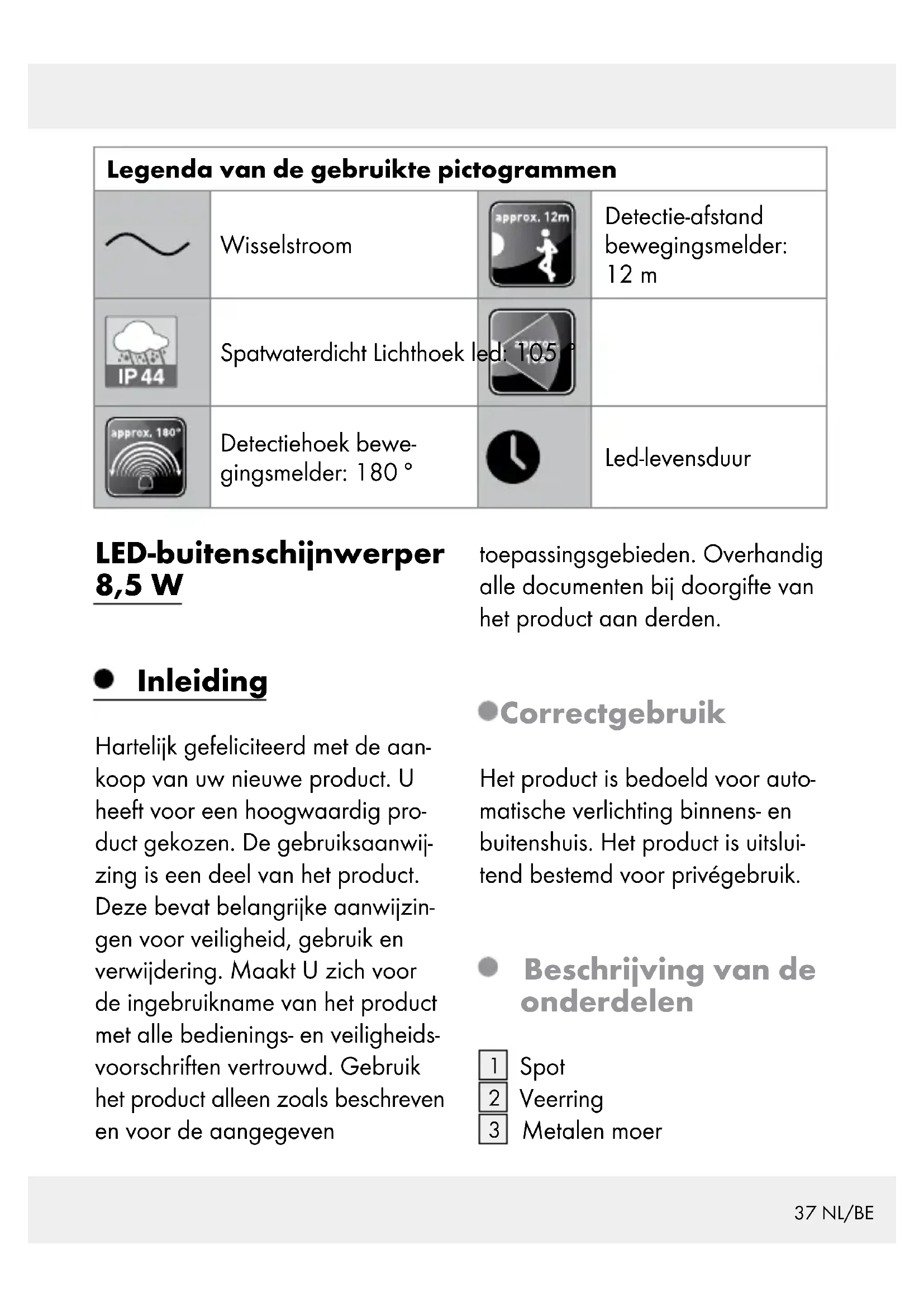

Legenda van de gebruikte pictogrammen
	Wisselstroom		Detectie-afstand bewegingsmelder: 12 m
	Spatwaterdicht Lichthoek le
	Detectiehoek bewegingsmelder: 180 °		Led-levensduur

LED-buitenschijnwerper 8,5 W

toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Inleiding

Hartelijk gefeliciteerd met de aan- koop van uw nieuwe product. U heeft voor een hoogwaardig pro- duct gekozen. De gebruiksaanwij- zing is een deel van het product. Deze bevat belangrijke aanwijzin- gen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheids- voorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven

Correctgebruik

Het product is bedoeld voor automatische verlichting binnens- en buitenshuis. Het product is uitsluitend bestemd voor privégebruik.

Beschrijving van de onderdelen

1 Spot
2 Veerring
3 Metalen moer

4 Montagebeugel
5 Stelschroef
6 Aansluitbox
7 Kabeldoorvoer
8 Borgschroeven
9 Bewegingsmelder
10 DraairegelaarSENS (gevoeligheid)
11 DraairegelaarTIME (inschakelduur)
12 DraairegelaarLUX (lichtgevoeligheid)
13 Klemblok
14 Kabelklem

Schemerschakelaar:instelbaarvan 10 lx - 20.000 lx

Verlichtingsduur:instelbaarvan ca.10 s–4 min

Montagehoogte:ongeveer 2,5 m

Gewicht: ongeveer 640 g

- Omvang van de levering

1 LED-buitenlamp met bewegings- melder
2 plug (∅ 6 mm)
2 schroeven
1 montage- en gebruiks- aanwijzing

Algemene veiligheids-instructies

Maak u voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd!

Geef alle documenten mee wanneer u het product aan derden geeft!

LEVENSGEVAAR

EN GEVAAR VOOR ONGE-

VALLEN VOOR KLEINE KINDEREN EN JONGEREN!

Laat kinderen nooit zonder toezicht bij het verpakkingsma- teriaal. Er bestaat gevaar voor verstikking door verpakkings- materiaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

- Dit product kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Levensgevaar door elektrische schokken

- Controleer het product altijd op eventuele beschadigingen voordat u het op het stroomnet aansluit. Gebruik het product nooit wanneer u enigerlei beschadigingen constateert. - Controleer voor de montage of de ter beschikking staande netspanning overeenkomt met de benodigde bedrijfsspanning van het product (230 V\~50 Hz). Monteer het product niet als dit niet het geval is.

VOORZICHTIG! GEVAAR VOOR BRANDWONDEN!

Zorg ervoor dat het product is uitgeschakeld en minimaal 15 minuten is afgekoeld voordat u het aanraakt. Het product kan een grote hitte ontwikkelen.

BRANDGEVAAR!

Monteer het product op minimaal 0,5 m afstand van te verlichten materialen. Een overmatige warmteontwikkeling kan tot brand leiden.

VOORZICHTIG! KANS OP LETSEL!

Een beschadigd

lampenglas moet vóór verder gebruik van het product worden vervangen.

■ Alleen bestemd voor installatie buiten handbereik.
- Dit artikel bevat geen onderde- len die door de verbruiker kun- nen worden onderhouden. De led's kunnen niet door de ge- bruiker worden vervangen.
Mochten de led's aan het einde van hun levensduur uitvallen, dan moeten deze door een gekwalificeerde elektricien worden gerepareerd, anders moet het product worden afgevoerd.
De led-schijnwerper mag alleen met de geïntegreerde led-ballast worden gebruikt.
Zolang het product is aangesloten op een stopcontact zal het een beetje stroom verbruiken - ook als de lamp is uitgeschakeld. Om het product compleet uit te schakelen, dient u de netschakelaar uit te schakelen.

- Voor de montage

Belangrijk: de elektrische aan-sluiting moet door een opgeleide elektricien of een voor elektro-in-stallaties bevoegde persoon worden uitgevoerd. Deze moet op de hoogte zijn van de eigenschappen van het product en van de aansluit-voorschriften.

• Controleer voor de installatie of op de leiding waarop het product wordt aangesloten geen spanning staat. Verwijder hiervoor de zekering of schakel de betreffende installatie-auto-maat in de groepenkast uit (0-stand).
  ■ Controleer hiervoor de spanningsvrijheid met een spanningstester.
• Het meegeleverde montagemateriaal is geschikt voor normaal stevig muurwerk. Informeer u ook over welk montagemateriaal voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hierover bij een specialist.

●Voorde ingebruikname

Opmerking: verwijder al het verpakkingsmateriaal van het product.

- Montage

Zorg ervoor dat u niet op stroom-, gas- of waterleidingen stoot als u in de wand boort. Raadpleeg de gebruiksaanwijzing van uw boormachine en neem alle veiligheidsinstructies in acht. Anders bestaat er kans op (dodelijke) verwondingen als gevolg van een elektrische schok.

Let bij het bepalen van de montageplek op de volgende zaken:

□ Controleer of de spot 1 het gewenste gebied verlicht. U kunt de spot 1 verticaal bewegen.

□ Zorg ervoor dat de bewegingsmelder 9 het gewenste gebied verlicht. De bewegingsmelder 9 heeft een bereik van max.

12 m bij een registratiehoek van ca. 180° (afhankelijk van de montagehoogte - ideaal is een hoogte van 2,50 m) (afb. D).

☐ Let erop dat de bewegingsmelder 9, s nachts niet wordt verlicht door straatverlichting. Dit kan de werking beïnvloeden.

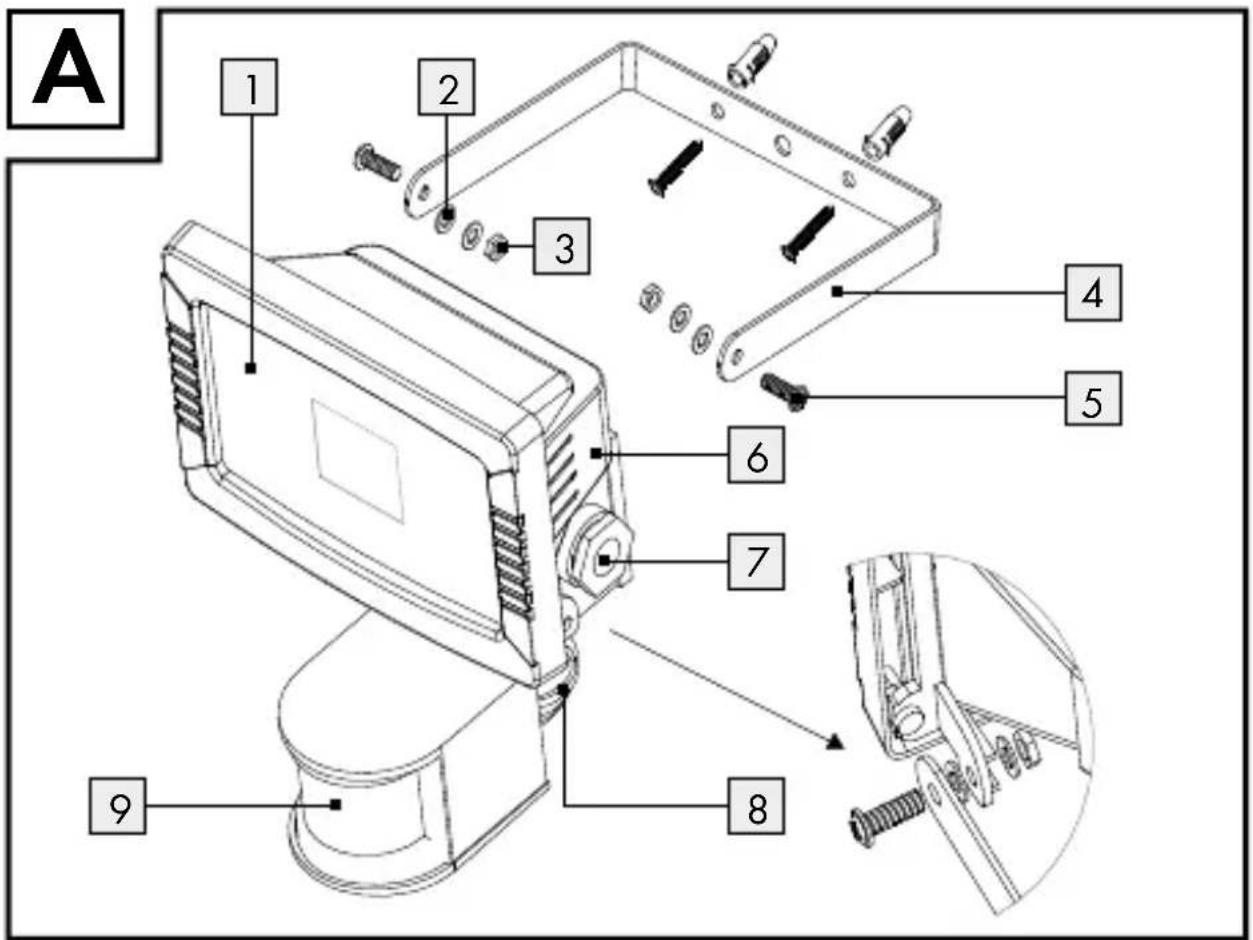

Ga voor de montage te werk, zoals hierna beschreven:

Draai de stelschroef 5 met een kruiskopschroevendraaier los om de montagebeugel 4 van de spot 1 te scheiden.

Houd de montagebeugel 4 horizontaal (indien nodig waterpas) tegen de muur en markeer de bevestigingsgaten.

☐ Boor vervolgens de bevestigingsgaten (∅ 6 mm) en plaats de pluggen in de boorgaten (afb. A).

□ Bevestig de montagebeugel 4 met de meegeleverde schroeven.

□ Bevestig nu de spot 1 aan de montagebeugel 4 door met een kruiskopschroevendraaier de stelschroef 5 inclusief veerring 2 en metalen moer 3 weer vast te zetten (zie afb. A).

Open de aansluitbox 6 nadat u met een kruiskopschroevendraaier het deksel van de aansluitbox 6 heeft losgemaakt.
□ Steek een aansluitkabel (niet meegeleverd) van het type H05RN-F 3G 1,0 mm² door de kabeldoorvoer 7 in de aan-sluitbox 6. De aansluitkabel mag maximaal 2,5 m lang zijn. Zet de aansluitkabel eerst vast met de kabelklem 14 en daarna door het aandraaien van de moer van de kabeldoorvoer 7.

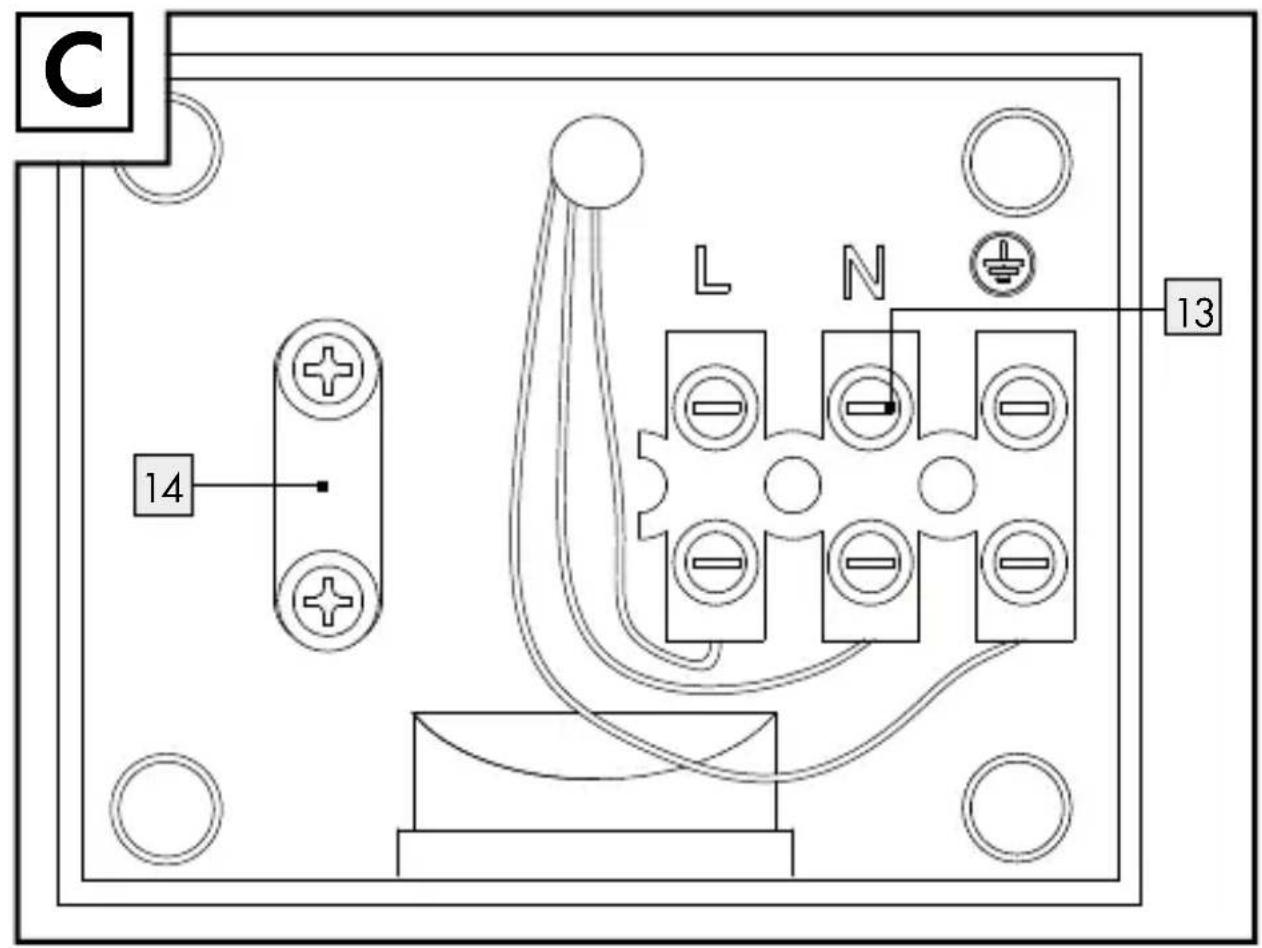

☐ Sluit de aansluitkabel aan op het klemblok 13 in de aansluitbox 6. Let hierbij op de markeringen op het klemblok 13 (L voor de fasedraad, N voor de nuldraad en ⏻ voor de aarddraad) (afb. C).
□ Sluit de aansluitbox 6 weer.
Stel de spot 1 af in de ge-wenste richting. Hiervoor moet u eventueel de borgschroeven 8 een beetje losdraaien. Draai na het afstellen de borg-schroeven 8 weer vast om een veilige stand te waarborgen.

Plaats de zekering weer terug of schakel de installatie-automaat weer in. Uw product is nu gereed voor gebruik.

- Ingebruikname

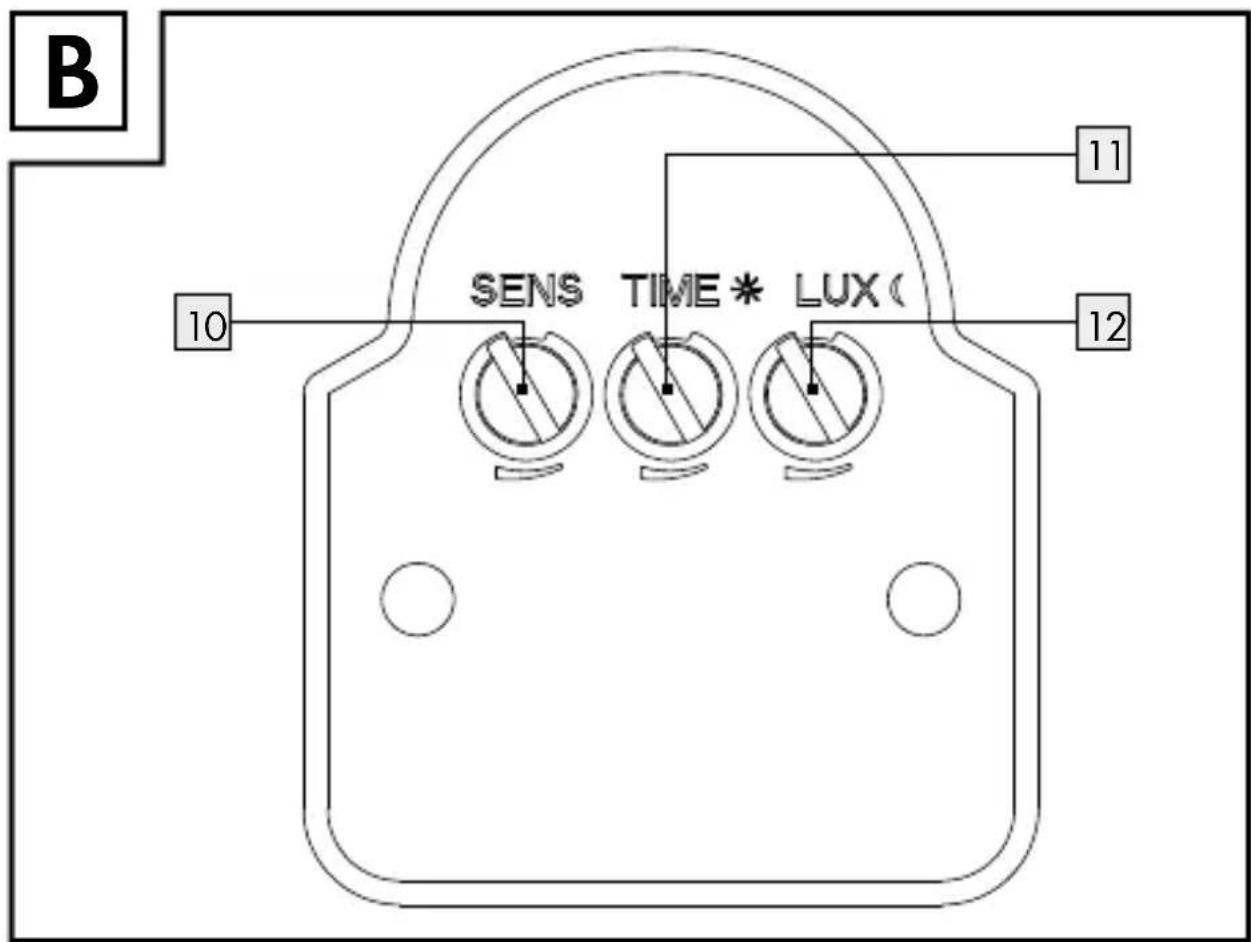

Bewegingsmelder instellen

Afhankelijk van de vooraf ingestelde waarden van de bewegingsmelder 9 gaat de spot 1 gedurende een bepaalde tijd aan zodra de bewegingsmelder 9 een beweging registreert. Deze vooraf ingestelde waarden worden door de drie regelaars aan de onderkant van de bewegingsmelder 9 ingesteld (afb. B).

Verlichtingsduur instellen

□ Draai de draairegelaar TIME 11 met de klok mee om de verlichtingsduur te verhogen. De verlichtingsduur kunt u in een tijdvenster van ca. 10 seconden tot 4 minuten instellen.

Gevoeligheidvan de sensor instellen

□ Draai de draairegelaar SENS 10 met de klok mee, om de gevoeligheid van de sensor te verhogen.

Opmerkingbewegingsmelder 9 detecteert warmtestraling. Hij reageert bij lage omgevingstemperaturen gevoeliger op lichaamswarmte dan bij warme omgevingstemperaturen. Let erop dat de gevoeligheid van de sensor tijdens de verschillende seizoenen opnieuw ingesteld moet worden.

Draai de draairegelaar LUX 12 met de klok mee, om het dag- lichtniveau te verhogen: in de positie (reageert de bewe- gingsmelder alleen, s nachts (bij ca. 10 lx). In de positie* reageert de bewegingsmelder ook bij daglichtniveau, zolang ca. 20.000 lx niet wordt over- schreden.

Bewegingsmelder instellen

Opmerking: u dient deze instelling tijdens de schemering uit te voeren.

□ Maak de borg moer 8 los.
□ Draai de draairegelaar LUX 12 op de stand *.
☐ Richt de bewegingsmelder 9 in de centrale richting van het gewenste gebied.
□ Beweeg in het gebied tot u met de prestaties van de bewegingsmelder 9 tevreden bent. Verander daarvoor de stand

van de draairegelaar SENS 10 of de richting van de bewegingsmelder 9.

Opmerking: houd er rekening mee, dat de bewegingsmelder 9 hoofdzakelijk bewegingen dwars op de bewegingsmelder 9 registreert. Als u recht naar de bewegingsmelder 9 toe loopt, kan hij deze beweging niet registreren.

Als u de bewegingsmelder 9 naar tevredenheid hebt ingesteld, draait u de borgmoer 8 weer vast, om de instellingen te fixeren.
Draai de draairegelaar LUX 12 in de gewenste positie. Bepaal deze tijdens de schemering, op het moment dat de spot 1 moet reageren.
Draai de draairegelaar LUX 12 langzaam met de klok mee, totdat hij op beweging in het gebied reageert.

●Reinigingen onderhoud

Verwijder voor de reiniging de zekering of schakel de hoofd-zekering in de zekeringkast uit.

■ Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
□ Reinig het product met een pluisvrije, licht vochtige doek en een mild reinigingsmiddel.
□ Plaats na de reiniging en voor het opnieuw in bedrijf nemen de zekering weer terug of schakel de installatie-automaat weer in.

• Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren. De Grüne Punkt geldt niet voor Duitsland.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en vezelplaten/80-98: composietmaterialen.

Het product en de ver- pakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over af-gifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen in-stantie informeren.

●Garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

U ontvangt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aan- koopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op product- onderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onder- delen gelden (bijv. batterijen) of voor beschadigingen aan breek- bare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

CE IP44
