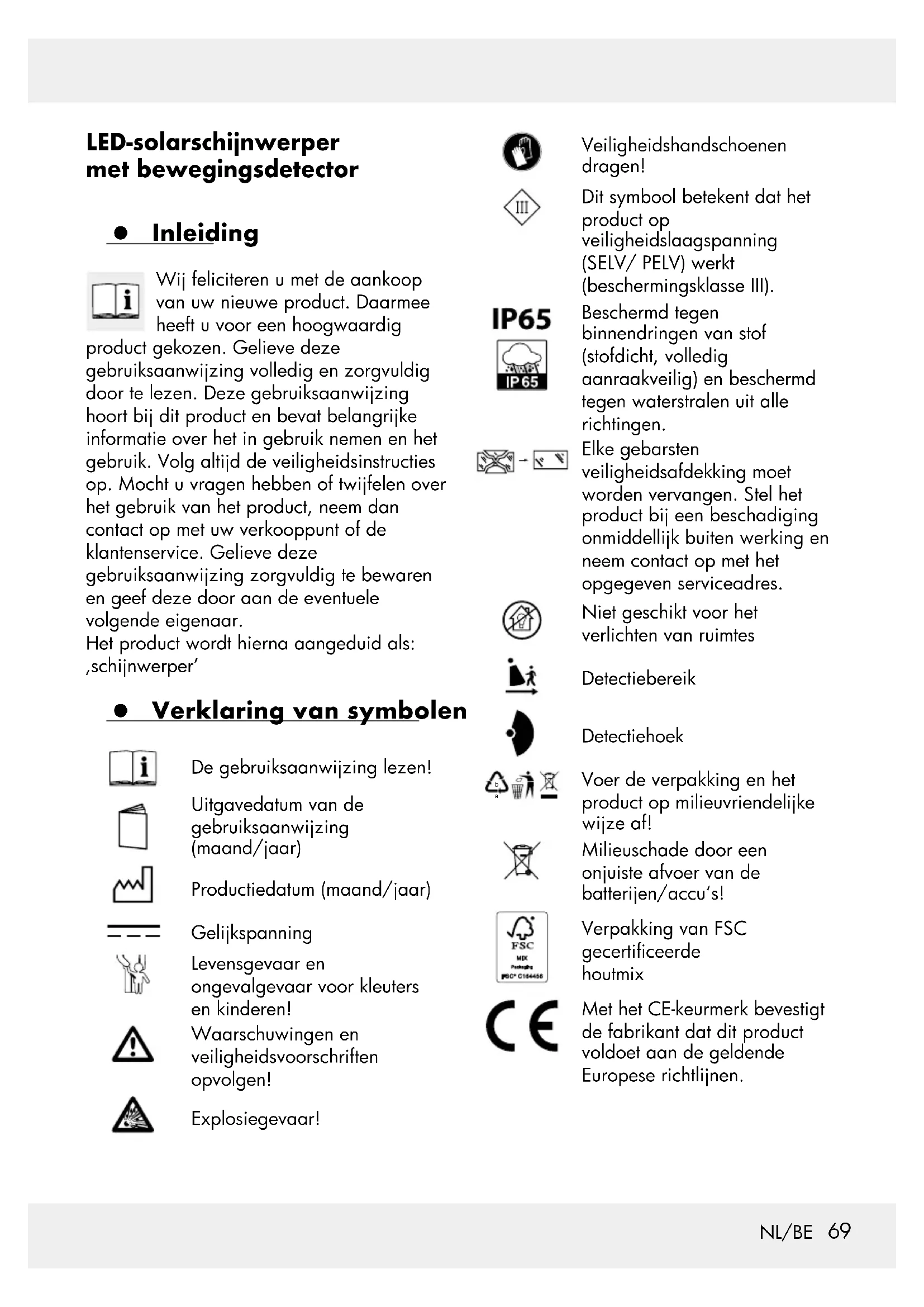

LED-solarschijnwerper met bewegingsdetector
Inleiding
Wij feliciteren u met de aankoop van uwieve product. Daarmee heeft u voor een hoogwaardig
product gekozen. Gelieve deze
gebruiksaanwijzing volledig en zorgvuldig door te lezen. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke informatie over het in gebruik nemen en het gebruik. Volg altoijd de veiligheidsinstructies op. Mocht u vragen hebben of twijfelen over het gebruik van het product, neem dan contact op met uw verkooppunt of de klantenservice. Gelieve deze
gebruiksaanwijzing zorgvuldig te bewaren en geef deze door aan de eventuele volgende eigenaar.
Het product worden hierna aangeduid als: schijnwerper'
Verklaring van symbolen
De gebruiksaanwijzing lezen!
Uitgavedatum van de gebruiksaanwijzing (maand/jaar)
Productiedatum (maand/jaar)
Gelijkspanning
Levensgevaar en
ondevalgevaar voor kleuters
en kinderen!
Waarschuwingen en veiligheidsvoorschriften opvolgen!
Explosiegevaar!
Veiligheidshandschoenen dragen!
Dit symbool betekent dat het product op veiligheidslaagspanning (SELV/PELV)werk (beschermingsklasse III).
Beschermd gegen binnendringen van stof (stofdicht, volledig aanraakveilig) en beschermd gegen waterstralen uit allerichtingen.
Elke gebarsten
veiligheidsafdekking moet
worden verrangen. Stel het
product bij een beschadiging
onmiddelijk buiten werkung en
neem contact op met het
opgegeven serviceadres.
Niet geschikt voor het verlichten van ruimtes
Detectiebereik
Detectiehoek
Voer de verpakking en het product op milieuvriendelijk wijze af!
Milieuschade door een onjuiste afvoer van de batterijen/accu's!
Verpakking van FSC
gecertificierde
houtmix
Met het CE-keurmerk bevestigt de fabrikant dat dit product voldoet aan de geldende Europese richtlijnen.
- Beoogd gebruik
Produkt jest przyznaczony do Het product is bedoeld als automatische verlichting buitenshuis (bijv. in de tuin, op het terras enz.). Het product mag nicht binnenshuis worden gemonteerd, waar de accu dan nicht kan worden opgeladen. Het product is nicht geschikt als kamerverlichting in huishoudens. Dit product is enkel bedoeld voor huishoudelijk gebruik. Elk ander gebruik dan hierboven beschreiben en elke wijziging aan het product়niet toegestaan en vormen een möglichke oorzaak van materiele schade of zelfs persoonlijk letsel. De fabrikant of de verkoper is Niet aansprakelijk voor schade die is ontstaan door nicht-beoogd of verkeerd gebruik.
- Lieferumfang
Model 1020-B
1 x led-schijnwerper op zonne-energie met bewegingsmelder
1 x montagematerialiaal (2x pluggen en 2x schroeven)
1 x gebruiksaanwijizing
Model 1020-S
1 x led-schijnwerper op zonne-energie met bewegingsmelder
1 x afstandhouser
1 x montagematerialiaal (2x pluggen en 5x schroeven)
1 x gebruiksaanwijizing
- Beschrijving van de onderdelen
1 Ledmodule
2 Zonnepeaneel
3 Geleidegaten
4 Bewegingsmelder
5 Schakelaar
6 Draaiknop schijnwerper
7 Schroef
8 Pluggen
9 Afstandhouser (1020-S)
Draaiknop afstandhouser (1020-S)
Schroef (1020-S)
12 Geleidegaten afstandhouser (1020-S)
Ingangsspanning (schijnwerper):
3,7V=5W
Zonnepaneel:
300 mA, maks. 1,5 W
Li-ion-accu: 3,7 V
一
1500 mAh
(niet verwangbaar)
Lichtbron:
56 × leds
(niet verwangbaar)
Bewegingsmelder:
Detectiebereik:
max. 10m
Detectiehoek: ca. 120^
Lichtstroom: max. 450 lm
Kleurtemperatuur: 6500 K (koudwit)
Aanbevolen
installatiehoogte:
Afmetingen van de
ca. 2-4 m
schijnwerper (incl.
ca. 20 × 14 × 4 ~cm
(model 1020-B)
wandhouser):
ca. 34 × 11 × 4 cm
(model 1020-S)
Maximaal
ca. 119 cm²
stralingsoppervlak:
(model 1020-B)
ca. 118 cm²
(model 1020-S)
Veiligheidsinstructies
Veiligheidsinstructies
ANAARSCHUWING!
LEVENSGEVAAR EN RISICO OP ONGEVALLEN VOOR KLEUTERS
EN KINDEREN! Laat kinderen nooit zonder toezicht achefter met het verpakkingsmaterialiaal. Er bestaat verstikkingsgevaar door het verpakkingsmaterialiaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.
Dit product kan worden gezruikt door kinderen vanaf 8aar, evenals door personen met verminderde fysieke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekreten over een veilig gebruik van het apparaat en begrijpen welke bevaren er kuren optreden. Kinderen mogen Niet met het product spelen. Reinigings- en onderhoudswerkzaamheden mogen Niet door kinderen wordenuitgevoerd als ze Niet onder toezicht staan.
Gebruik het product nicht wanner u een beschadiging vaststelt.
De fabrikant/verdeler van dit product aanvaardt geen aansprakelijkheid voor letsel of schade als gevolg van een onjuiste montage/een onjuist gebruik.
Dompel het product nooit onder in water of andere vloeistoffen.
Houd het product uit de buurt van open vuur en hete oppervlakken.
De ledmoduleis nicht verwangbaar.
De leds können nicht worden verrangen. Wanner de lichtbron het einde van haar levensduur heeft bereikt, moet het volledige product worden verrangen.
LEVENSGEVAAR! Houd kinderen tijdens de montage uit de buurt van het werkgebied.
De verpakkingsinhoud omvat meerere schroeven en anderekleine onderdelen. Deze kunnen na inslikken of inhaleren levensgevaarlijk zich.
Veiligheidsvoorschriften voor batterijen/accu's
LEVENSGEVAAR! Bewaar batterijen/ accu's buiten het bereik van kinderen. Raadpleeg onmiddelijk een arts wanner iemand batterijen of accu's heeft ingeslikt! AANWIJZING! De accu is Niet verrangbaar. Als deze versleten is, moet het hele product worden afgevoerd.
EXPLOSIEGEVAAR! Probeer nooit om Niet-oplaadbare batterijen op te laden. Sluit de
batterijen/accu's nicht kort en/of open zeniet. Hierdoor konnen ze oververhitten, vlam vatten of exploderen.
Gooi batterijen/accu's nooit in vuur of water.
Stel batterijen/accu's nooit bloat aan mechanische belasting.
Risico op lekkage van batterijen/accu's
Stel batterijen/accu's nicht bloot aan extreme omstandigheden en temperaturen, zoals radiatoren/directe zonnestralen.
Vermijd contact met huid, ogen en slijmvliezen! Spoel bij contact met accuzuur de betreffende plekken onmiddelijk met overvloedig schoon water en raadpleeg onmiddelijk een arts!
DRAAG VEILIGHEIDSHANDSCHOENEN! Uitgelopen of beschadigde batterijen/accu's
kunnen bij aanraking met de huid brandwonden veroorzaken. Draag.darom in dit geval geschikte verilgheidshand schoenen.
Wonneer de batterijen zijn uitgelopen, dient u deze onmiddelijk uit het product te verwijderen om beschadigingen te voorkomen.
Montage
Aanwijzing: verwijder alle verpakkingsmaterial van het product. Beslis voor de montage waar u het product wilt installereren. Vergewis u er voor het boren van de bevestigingsgaten van dat u op de boorplek Niet in gas-, water- of elektriciteitsleidingen kurz boren of deze op een andere manier zou+kennen beschaden. Gebruik een boormachine om de gaten in de muur te boren. Neem de veiligheidsinstructies in de gebruiksaanwijzingen en veiligheidsinstructies van de boormachine in acht. Anders loopt u het risico door een elektrische schok te worden verwond of gedood.
Aanwijzing: het meegeleverde montagematerialiaal is geschikt voor normalaal, stevig metselwerk. Informeer u erover welk montagematerialiaal geschikt is voor de door u gekozen montageondergrond. Informeer u hier eventueel over bij een professional.
Let bij de keuze van de montageplaats op de volgende dingen:
Zorg ervoor dat het product het gewenste gebied verlicht. Zorg ervoor dat de bewegingsmelder 4 het gewenste bereik detecteert.
De bewegingsmelder heeft een detectiebereik van max. 10 meter, bij een detectiehoek van ca. 120^
Zorg ervoor dat de bewegingsmelder 4's nachts Niet door straatverlichting worden verlicht. Dit kan de werkig belemmeren.
De aanbevolen montagehoogte bedraagt 2 tot 4m .Monteer de schijnwerper indien mogelijk op een vuil- en stofvrije plaats, beschermd gegen regen en andere weersinvloeden (bijv. onder een afdak).
Aanwijzing: het zonnepaneel 2
functioneert het best met directe straling van dezon. Ook een gedeelijke
beschaduwing van het zonnepaneel overdag kan het oplaadproces aanzienlijk belemmeren
Richting:
Optimaal is een positioneringaar het zuiden. Kies veeleer een positiOnering met een lichte afwijkngaar het westen dan een lichte afwijkingaar het oosten.
Schijnwerper monteren
Teken de posities van de geleidegaten 3 (zie afb. A) over op de montageplaats op de muur.
Boor twee gaten (0 6 mm) en plaats de bijbehorende pluggen [8] (zie afb. C en G).
Schroef de schroeven 7 in de pluggen 8 en LAST ca.3 mm plaats tussen schroefkop en montagewand (zie afb.C).
Beweeg de geleidegaten 3 over de schroeven en druk de schijnwerper langs de geleiding om deze te bevestigen (zie afb. C).
Pas indien nodig de afstand van de schroeven tot het montageoppervlak aan om een goede bevestiging van de schijnwerper tebekomen.
Model 1020-S met afstandhouser monteren
U hebte de mogelijkheid om het model 1020-S (zie afb. E) met afstandhouder te monteren (voor een montage zonder afstandhouder:zie boven).
Schroef de afstandhouser met de schroeven vast op de schijnwerper (zie afb. F).
Schroef de afstandhouser vast aan de muur, waar bij u de schroeven 7 door de geleidegaten 12 in de pluggen 8 steekt en deze vast aanhaalt (zie afb. G).
Sthijnwerper/zonnepaneel richten
De schijnwerper kan horizontal (boven/onder) in een hoek tot 180^ worden gericht (zie afb. D).
Zetbeide stergrepen van de schijnwerper 6 los om de schijnwerper in te stellen (zie afb.B).
Bij de gewenste positie draait u de stergrepen wee vast. Gebruik indien nodig een schroevendraaier om de schroef van de stergreep gegen te houden (Vanwege de constructie is het gebruik van een haakse schroevendraaier aanbevolen.).
Model 1020-S met afstandhouserichten
De schijnwerper kan horizontal (boven/onder) in een hoek tot 180^ worden gericht (zie afb. H).
Zet de draaiknop van de afstandhouder 10 los om de hoogte van de schijnwerper in te stellen (zie afb. H).
Bij de gewenste positie draait u de stergreep wee vast.
Zet de stergreep van de schijnwerper 6 los om de hoek in te stellen (zie afb. H).
Bij de gewenste positie draait u de stergreep wee vast. Gebruik indien nodig een schroevendraaier om de schroef van de stergreep gegen te houden (Vanwege de constructie is het gebruik van een haakse schroevendraaier aanbevolen.).
Aanwijzing: de bewegingsmelder heeft een detectiehoek van max. 120^ . Let erop dat de bewegingsmelderrecht op het door u gewenste detectiebereik is gericht.
Aanwijzing: zorg ervoor dat het oppervlak van het zonnepaneel 2 nicht vuil is, zodate een optimale werkung kan worden gegardeerd.
Accu opladen
De accu worden in elkemodus opgeladen. De accu worden aanvankelijk het beste opgeladen wanner het product isuitgeschakeld.
Aanwijzing: na 7 tot 8 uur met goede zonnesschijn is de accu opgeladen. De duur van het oplaadproces is afhankelijk van de laadstatus van de accu en de kwaliteit van de zoninstraling.
Bediening
Het product kan in drie verschillende modi worden gebrukt. Deze können met de schakelaar 5 worden ingesteld.
Aanwijzing: het zonnepaneel schakelt het product bij schemering of donkerheid in in de door u ingestelde modus.
Aanwijzing: het opladen van de accu via het zonnepaneel is Niet afhankelijk van welke modus is geselecteerd. Het opladen gebeurt altijd.
Modus 1
Druk gedurende 3 seconden op de schakelaar 5 om over te schakelen waar, Modus 1^ .
De schijnwerperlicht1keer volledig op en brandt verrolgens continu met verminderde helderheid.
Wanneer de bewegingsmelder een beweging binnen het detectiebereik deteert, begint de schijnwerper met volle helderheid te branden.
Na ca. 15 seconden brandt de schijnwerper weeer met verminderde helderheid.
Modus 2
Druk nogmaals op de schakelaar 5 om over te schakelen maar, Modus 2^ .
Hetlichtknippert2keeren schakelt nervolgensuit.
Wanneer de bewegingsmelder een beweging binnen het detectiebereik detecteert, begint de schijnwerper met volle helderheid te branden.
Na ca. 15 seconden wordt hetlicht waaruitgeschakeld.
Modus 3
Druk nogmaals op de schakelaar 5 om over te schakelen maar, Modus 3^
Hetlichtknippert3keer.De schijnwerper Licht op met verminderdehelderheid.De bewegingsmelder is hierbij inactief.
Schijnwerper uitschakelen
Druk nog een vierde keer op de schakelaar
5 om de schijnwerper uit te schakelen.
Fouten oplossen
Fout
= Oorzaak
= Oplossing
= Het product gaat nicht aan.
= Het product is uitgeschakeld.
= Druk op de schakelaar 5 om het product in te schakelen (zie hoofdstuk, Bediening').
= De lamp flikkert.
= De accu is bijna leeg.
= Laad de accu op (zie hoofdstuk "Accu opladen").
Reinigen en opbergen
Schakel het productuit als u het nicht gebruikt, of als u dit wilt opbergen en/of reinigen.
Controleer de bewegingsmelder 4 en het zonnepaneel 2 regelmatig op verruiling.
Verwijder de verruilingen, voor het waarborgen van een probleemloze werkking van het product.
Houd het product, in het bijzonder het zonnepaneel, in de winter vrij van sneeuw en ijs.
Gebruik voor het reinigen alleen een droge, rafelvrijde doek. Bij sterke verruiling maakt u de doeklicht vochtig.
Recycling
Let bij het scheiden van afval op demarkering op de
verpakkingsmaterialen. Deze zich gemarkeerd met afkortingen (a) en nummers (b) met de volgende betekenis:
1-7: kunststoffen
20-22: papier en karton
80-98: samengestelde materialen Informatie over de afvalverwijdering van het afgedankte product is verkrijgbaar bij uw gemeente of stad.
Het product en de verpakkingsmaterialen zijn recyclebaar. U dient deze voor een betere afvalverwerking te scheiden. Het Triman-Logo geldt alleen voor Frankrijk.
Gooi het afgedankte product, ter bescherming van het milieu, Niet weg met het huishoudelijk afval, maar lever het in voor een vakkundige recycling. Voor informatie over inzamelpunten en de openingstijden hiervan kut u terecht bij uw gemeente.
Defecte of afgedankte accu's moeten volgens Richtlijn 2006 / 66 / EG en de bijbehorende wijzigingen worden gerecycled.
Accu's en/of het product inleveren bij hiervoor beschikbare inzamelpunten.
Milieuschade door een onjuiste afvoer van de accu's!
Accu's mogen nicht met het huisvuil
worden meegegeven.
Ze können giftige zware metalen*) bevattenen vallen onder het gevaarlijk afval. Batterijen en accu's die Niet vast in het apparaat zichin ingebouwd, moeten voor de afvalverwijdering uithet apparaat worden genomen en apart worden afgevoerd. Gelieve batterijen en accu's alleen in ontladen toestand in te leveren! Gebruik indien mogelijk accu's in plaats van wegwerpbatterijen.
*) gemarkeerd met: Cd = cadmium, Hg = kwik, Pb = lood
- Garantie
Geachte klant, op dit product ontvangt u 3\
jaar garantie vanaf de aankoopdatum. In\
geval van gebreten hebt u wettelijkrechten\
tegenover de verkoper van het product.\
Deze wettelijkrechten worden nicht beperkt\
door once hieronder weergegeben garantie.
Garantiebepalingen
De garantietermijn begint op de aankoopdatum. Gleichweuw originele kassaticket goed te bewaren. Dit hebt u nodig als bewijs van aankoop. Indien er zich binnen drie maar na de aankoopdatum van dit product een materiaal- of fabricagebout voordoet, wordt het product -aar once keuze-door ons Gratis voor u hersteld of verrangen, of krijt u het aankoopbedrag terugbetaaald. Deze garantie veronderstelt dat binnen de driejarige termijn zowel het defekte toestel als het aankoopbewijs (kassaticket) worden voorgelegd en schriftelijk worden beschreiben wat het gebrek precies inhoudt en wanneer dit is opgetreden.
Wonneer het defect door once garantie wordt gedekt, krijt u het herstelde product of een nieuw exemplaar terug. Met de herstellung of de verranging van het product begint er geen{nieuwe garantietermiin te lopen.
Garantietijd en wettelijke garantiéclaims
De garantietijd worden nicht verlangd door de garantieverlening. Dit geldt ook voor verwangen of herstelde onderdelen. Eventueel reeds bij de aankoop bestaande schade en gebreken要去en onmiddelijk na het uitpakken worden gemeld. Voor reparations na afloop van de garantieperiode worden kosten in rekening gebracht.
Omvang van de garantie
Het toestel werk zorgvuldig geproduerd volgens strenge kwaliteitsrichtlijnen en werk voorafgaand aan de levering nauwgezet gecontroleerd. De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt Niet voor productonderdelen die onderhevig zich aan normale slijtage en bijgevolg+konnen worden beschouwd als slijtageonderdelen,noch voor beschadigingen aan breekbare onderdelen, bijv. schakelaars, accu's of onderdelen van glas. Deze garantie vervalt wanner het product opzettelijk werk beschadigd, Niet doelmatig werk gebruikt of wanner er onderhoud aan het product werk uitgevoerd. Voor een doelmatig gebruik van het product要去en alle in de handleiding vermelde instructies stipt worden opgevolgd. Toepassenen handelingen die in de handleiding worden afgeraden of waarvoor in de handleiding wordt gewaarschuwd, moeten absoluut worden vermeden. Het product is enkel bestemd voor privégebruik en Niet voor commercieel gebruik.
Bij misbruik en Niet-doelmatige omgang, gebruik van geweld of bij ingrepen die nicht door once geauthoriseerde servicepunter werden uitgevoerd, vervalt de garantie.
Afhandeling in geval van garantie
Om een snelle verwerking van uw vraag te verzekeren, houdt u best rekening met volgende Opmerkingen:
Hou bij alle aanvragen het kassaticket en het artikelnummer (bij. IAN 123456) als bewijs van de aankoop maar.
Het articikelnummer vindt u terug op het typeplaatje van het product, als gravure op het product, op de Voorpagina van uw handleiding (onderaan links) of op de sticker op deijkenkant of de onderkant van het product.
Indien er zich storingen of andere gebreken voordoen, neemt u eerst Telefonisch of via e-mail contact op met de hieronder vermelde serviceafdeling.
Een als defect geregisteerd product kunt u dan mits bijvoeing van het aankoopbewijs (kassaticket) en de beschrijving van het gebrek en wonneer dit is opgetreden, franco versturen maar het aan u meegedeelde serviceadres.
Service
NL BE
Service Belgie
Tel.: 00800 80040044
E-Mail: administration@mynetsend.de
IAN 392501_2201
Houd a.u.b. voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 123456) als aankoopbewijs bij de hand.
Een actuele versie van de gebruiksaanwijzing vindt u op: www.citygate24.de
Op www.lidl-service.com kunt u deze en nog vele andere handleidingen en productvideo's, evenals installationsoftware downloden. Via de QR-code op de titelpagina kommt u direct op de servicepagina van Lidl (www.lidl-service.com) terecht en kunt u door het invoeren van het articikelnummer (IAN) 123456_7890 uw gebruiksaanwijzing openen.
