GEBRUIKSAANWIJZING HG09583A Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

CZ

LED REFLEKTOR 22 W

NL/BE Montage-, bedienings- en veiligheidsinstructies Pagina 42

Legenda van de gebruikte pictogrammen......Pagina 43

Inleiding ...... Pagina 43
Correct gebruik ...... Pagina 44
Beschrijving van de onderdelen.... Página 44
Technische gegevens....Página 44
Omvang van de levering....Página 45

Algemene veiligheidsinstructies...... Pagina 45

Voor de montage......Pagina 46

Montage......Pagina 47

Ingebruikname ...... Pagina 48
Mode-regelaar....Pagina 48
Sensitivity-regelaar....Pagina 49
Time-regelaar.... Pagina 50

Reiniging en onderhoud.... Pagina 50

Vereenvoudigde EU-conformiteitsverklaring ...... Pagina 50

Afvoer ...... Pagina 51

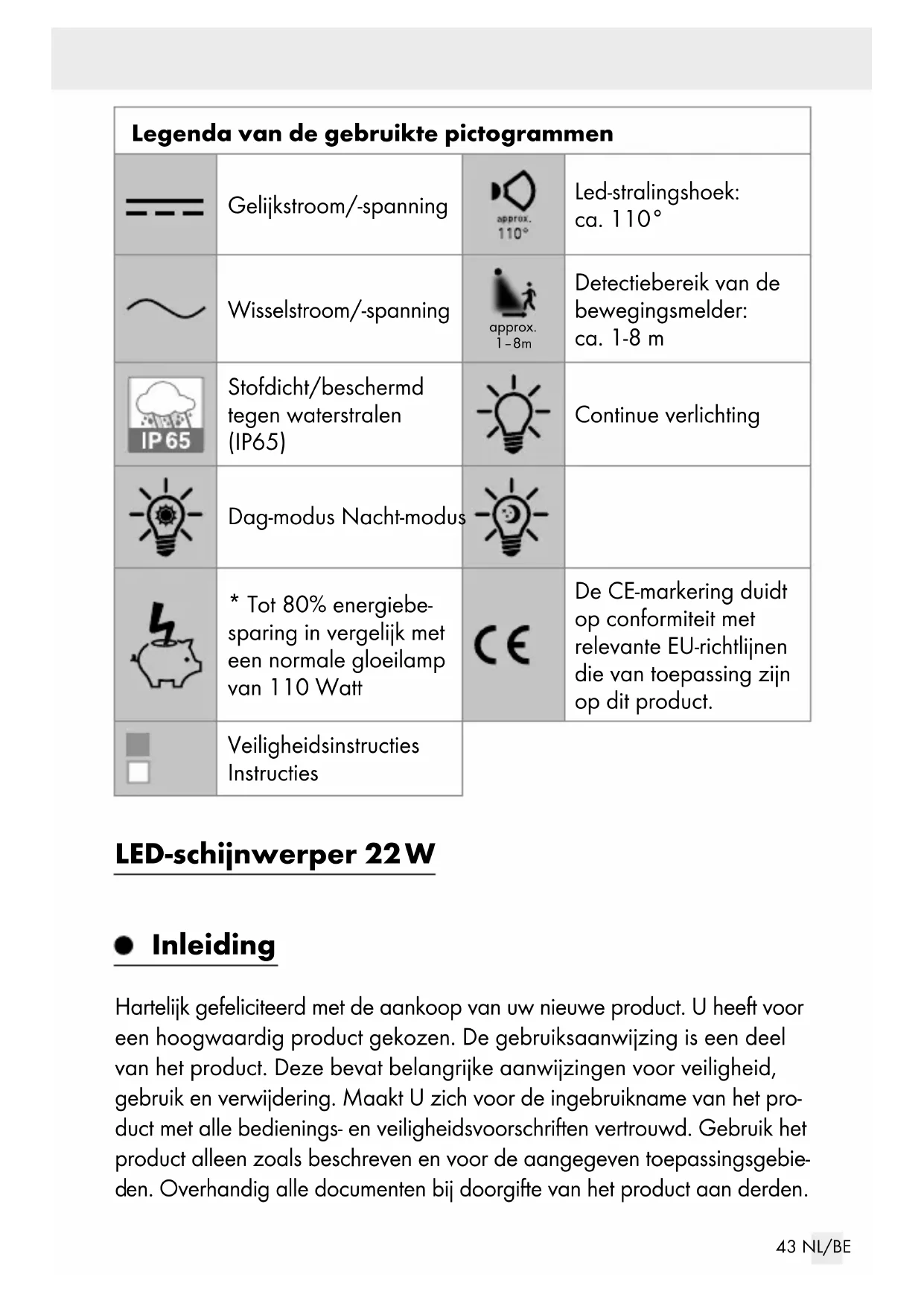

Legenda van de gebruikte pictogrammen
	Gelijkstroom/-spanning	approx.110°	Led-stralingshoek:ca. 110°
	Wisselstroom/-spanning	approx.1-8m	Detectiebereik van debewegingsmelder:ca. 1-8 m
IP 65	Stofdicht/beschermdtegen waterstralen(IP65)		Continue verlichting
	Dag-modus Nacht-modus
	* Tot 80% energiebesparing in vergelijk meteen normale gloeilampvan 110 Watt		De CE-markering duidtop conformiteit metrelevante EU-richtlijnendie van toepassing zijnop dit product.
	VeiligheidsinstructiesInstructies

LED-schijnwerper 22 W

- Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Dit product is uitsluitend bestemd voor het verlichten van omgevingen buitenshuis. Het product is alleen bedoeld voor privégebruik en niet voor commerciële doeleinden of voor andere toepassingen.

Beschrijving van de onderdelen

1	Bewegingssensor
2	LED-spot
3	Borgschroeven
4	Houder
5	Schroefloze aansluitklem
6	Klemafdekking
7	Kabelwartel
8	Mode-regelaar

9	Time-regelaar
10	Sensitivity-regelaar
11	Schroeven ∅ 5 x 50 mm
12	Pluggen ∅ 8 mm
13	Kartelring
14	Tussenring
15	Veerring

Technischegegevens

Bedrijfsspanning:230V\~ 50 Hz

Opgenomen vermogen: 22 W

Bewegingssensor: reikwijdte: max. 8 m (instelbaar), detectiehoek: ca. 160 ° horizontaal

Beschermingsgraad: IP65 (stofdicht/beschermd tegen waterstralen)

Gewicht: 670g

Totale afmetingen: 18 x 12,5 x 8 cm

Projectie-oppervlak: max. 18 x 12,5 cm

Montagehoogte: ca. 1,8–2,5 m

Frequentieband: 5858 MHz–5873 MHz

Maximaal uitgezonden

vermogen: -10 dBm

GS-gecertificeerd

Dit product bevat een lichtbron met energie-efficiëntieklasse 'F'.

• Omvang van de levering

Controleer altijd direct na het uitpakken de levering op volledigheid en de optimale staat van het product.

1 LED-straler

2 pluggen (∅ 8 mm)

2 schroeven ( 5 x 50 mm)

1 klemafdekking

1 kabelwartel

1 gebruiksaanwijzing

Algemeneveiligheidsinstructies

MAAK U VOOR DE EERSTE INGEBRUIKNAME VAN HET PRODUCT MET ALLE BEDIENINGS- EN VEILIGHEIDSVOORSCHRIFTEN VER-TROUWD! GEEF OOK ALLE DOCUMENTEN MEE WANNEER U HET PRODUCT AAN DERDEN DOORGEEFT!

LEVENSGEVAAR EN KANS OP ONGEVALLEN

VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat

gevaar voor verstikking door het verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

- Dit product kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

■ VERSTIKKINGSGEVAAR! Kinderen kunnen meegeleverde kleine onderdelen (bijv. schroeven) inslikken. Houd kinderen tijdens de montage uit de buurt van de werkplek.

■ Led en led-driver kunnen niet worden vervangen.

Mochten de verlichtingsmiddelen aan het einde van hun levensduur uitvallen, dan dient het gehele product te worden vervangen.
■ Monteer het product buiten armreikwijdte.

Levensgevaar door elektrische schokken

• Controleer het product altijd op eventuele beschadigingen voordat u het op het stroomnet aansluit. Gebruik het product nooit wanneer u beschadigingen heeft geconstateerd.
• Controleer voor de montage of de ter beschikking staande netspanning overeenkomt met de benodigde bedrijfsspanning van het product (230 V\~ 50 Hz). Monteer het product niet als dit niet het geval is.

VOORZICHTIG! GEVAAR VOOR BRANDWONDEN! Zorg

ervoor dat het product is uitgeschakeld en minstens 15 minuten is afgekoeld voordat u het aanraakt. Het product kan een grote hitte ontwikkelen.

BRANDGEVAAR! Monteer het product met een afstand van van minimaal 1,0 m ten opzichte van de verlichte materialen. Een overmatige warmteontwikkeling kan tot brand leiden.

VOORZICHTIG! KANS OP VERWONDING! Een beschadigd lampglas moet vóór verder gebruik van het product worden vervangen.

De schijnwerper is uitsluitend geschikt voor gebruik met de ingebouwde led-trafo.

- Voor de montage

Opmerking: verwijder al het verpakkingsmateriaal van het product. Belangrijk: laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze moet op de hoogte zijn van de eigenschappen van het product en de voorschriften voor de aansluiting.

• Controleer voor de installatie of op de leiding waarop het product wordt aangesloten geen spanning staat. Verwijder hiervoor de zekering of schakel het betreffende stroomcircuit in de zekeringskast uit (0-stand).
  ■ Controleer hiervoor de spanningsvrijheid met een spanningzoeker.
  Het meegeleverde montagemateriaal is geschikt voor normaal metselwerk. Informeer u ook over welk montagemateriaal voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hierover bij een specialist.

- Montage

Controleer dat u niet op stroom-, gas- of waterleidingen stoot als u in de wand boort. Raadpleeg de gebruiksaanwijzing van uw boormachine en neem alle veiligheidsinstructies in acht. Anders bestaat er kans op (dode- lijke) verwondingen als gevolg van een elektrische schok.

Let tijdens de keuze van de montageplek op de volgende dingen:

Kies een stabiele en trillingsvrije wand. Houd een minimum afstand van ca. 20 cm ten opzichte van andere voorwerpen in acht, om een goede ventilatie te waarborgen.
Monteer het product slechts in één richting. Het "UP"-label op het product resp. de pijl dient naar boven te zijn gericht (zie afb. D).
Zorg ervoor, dat de led-spåt het gewenste gebied goed verlicht. U kunt het product voor de instelling van de hoek verticaal bewegen.
Zorg ervoor dat de bewegingssensor het gewenste gebied registreert. De bewegingssensor 1 heeft een detectiebereik van max. 8 m bij een detectiehoek van ca. 160 ° (afhankelijk van de montagehoogte ideaal is een hoogte van 1,8–2,5 m).
☐ Let erop dat de bewegingssensor 1's nachts niet door straatverlichting wordt verlicht. Dit kan de werking beïnvloeden.
Richt de bewegingssensdr niet op bomen, struiken of locaties, waar dieren makkelijk kunnen worden geregistreerd. Richt de bewegingssensor 1 niet op verwarmingen, airconditionings, zwembaden of andere objecten met snel wisselende temperaturen.

Gebruik de houder als sjabloon om de boorgaten te markeren op de wand. Zorg ervoor, dat zich geen stroomkabels of draden in dit gedeelte van de wand bevinden. Boor de twee bevestigingsgaten (Ø 8 mm) en steek de pluggen 12 erin. Bevestig de houder 4 met behulp van de schroeven 11 en controleer de stevige bevestiging.
Maak de kabelwartel evenals de klemafdekking 6 los en voer vervolgens de aansluitkabel (niet meegeleverd), type H05RN-F 3G 1,0 mm², door de kabelwartel 7 en de klemafdekking 6 naar de schroefloze aansluitklem 5. De juiste lengte voor de aansluitdraden kunt u vinden op afbeelding C.
Steek de aansluitkabel in de gaten van de schroefloze aansluitklem. Let op de marking op de schroefloze aansluitklem 5 (L voor fase, N voor nuldraad en ⏻ voor aardedraad) (zie afb. C).
Controleer of elke draad van de aansluitkabel volledig tot aan het einde van de gaten van de terminal is ingevoerd. Controleer bovendien de veiligheidsbevestiging.
□ Vergrendel vervolgens de klemafdekking en de kabelwartel 7 weer.
Breng de led-spåt met behulp van de borgschroeven 3 veerringen 15 onderlegplaatjes 14 en tandveerringen 13 aan de houder 4 aan (zie afb. D).
Stel het product in de gewenste positie in. Hiervoor moet u eventueel de borgschroeven 3 tussen de houder 4 en de led-spot 2 losmaken. Draai na het instellen de borgschroeven 3 voor een veilige houvast weer stevig vast.
Nadat u de zekering weer heeft geplaatst resp. de zekeringskast weer heeft ingeschakeld, is uw product gereed voor gebruik.

- Ingebruikname

Mode-regelaar

U kunt de mode-regelaar 8 gebruiken om

• het product in te schakelen,
• het type verlichting te selecteren,
• in te stellen bij welke lichtintensiteit het product wordt geactiveerd,
• het product uitschakelen.

Draai de mode-regelact in de stand *om de DAY-modus te activeren. De bewegingssensor 1 detecteert bewegingen zowel bij daglicht als wanneer het donker is. De led-spot 2 gaat automatisch aan zodra er een beweging wordt gedetecteerd.
Draai de mode-regelado in de stand om de NIGHT-modus te activeren. De bewegingssensor 1 detecteert bewegingen alleen als het donker is. De led-spot 2 gaat automatisch aan zodra er een beweging wordt gedetecteerd.
Draai de mode-regelact in de stand ON en de led-spot 2 brandt permanent.
Draai de mode-regelado in de stand OFF om het product uit te schakelen.

Opmerking: het product bevestigt de gewijzigde modus door het kort knipperen van de led-spot 2. De verlichtingsmodus is dan ingesteld.

Sensitivity-regelaar

• Gebruik de sensitivity-regelaar 10 om de gevoeligheid van de bewegingssensor 1 in te stellen. Het detectiebereik wordt vergroot of verkleind naar gelang de gekozen gevoeligheid.
  □ Draai de mode-regelaar 8 in de stand *DAY-modus)/ (NIGHT-modus) om de bewegingssensor 1 te activeren.

Opmerking: het product bevestigt de gewijzigde modus door het kort knipperen van de led-spot 2. De verlichtingsmodus is nu ingesteld.

□ Draai de sensitivity-regelaar 10 voor de gevoeligheid van de sensor van 25 % naar 100 %.

Gevoeligheidsniveau (sensitivity-regelaar 10)	De led-spot 2 reageert op bewe-gingen binnen een radius van
25% t/m 1 meter
100% t/m 8 meter

Time-regelaar

• Gebruik de time-regelaar 9 om de tijdsduur in te stellen waarmee het product na het activeren van de bewegingssensor 1 brandt.
  □ Draai de mode-regelaar 8 in de stand *DAY-modus)/ (NIGHT-modus) om de bewegingssensor 1 te activeren.

Opmerking: het product bevestigt de gewijzigde modus door het kort knipperen van de led-spot 2. De verlichtingsmodus is nu ingesteld.

☐ Draai de time-regelaar 9 met de klok mee om de verlichtingsduur te verlengen. De verlichtingsduur is instelbaar van ca. 5 seconden (= 5 S) tot 10 minuten (= 10 M).

- Reiniging en onderhoud

■ VOORZICHTIG! Het product wordt heet als het is ingeschakeld. Laat het product volledig afkoelen, voordat u het reinigt.
■ Verwijder voor de reiniging de zekering of schakel de hoofdzekering in de zekeringskast uit.
Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
□ Reinig het product met een pluisvrije, licht vochtige doek en een mild reinigingsmiddel.
Na het reinigen plaatst u de zekering weer terug of schakelt u de hoofdzekering weer in.

●VereenvoudigdeEU-conformiteitsverklaring

Hiermee verklaart OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, DUITSLAND, dat het product (led-schijnwerper 22 W HG09583A) voldoet aan de richtlijnen 2014/53/EU en 2011/65/EU en 2009/125/EC.

De volledige tekst van de EU-conformiteitsverklaring staat op het volgende internetadres ter beschikking: www.owim.com

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen/20-22: papier en vezelplaten/80-98: composietmaterialen.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

FR C

Het product en de verpakkingsmaterialen zijn recyclebaar en vallen onder de uitgebreide fabrikant-verantwoordelijkheid. Voor een betere afvalverwerking dient u het apart weg te gooien volgens de afgebeelde symbolen op de verpakking. Het Triman-logo geldt alleen voor Frankrijk.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 390363_2201) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.
