NÁVOD NA OBSLUHU HG09583A Livarno Lux

Namontujte výrobek mimo dosah paží.

Legenda použitých piktogramov......Strana 78

Úvod....Strana 78

Používanie v súlade s určeným účelom ...... Strana 79

Popis častí....Strana 79

Zjednodušené EÚ konformitné vyhlásenie ...... Strana 85

Likvidácia....Strana 85

Záruka....Strana 86

Postup v prípade poškodenia v záruke....Strana 87

Servis....Strana 87

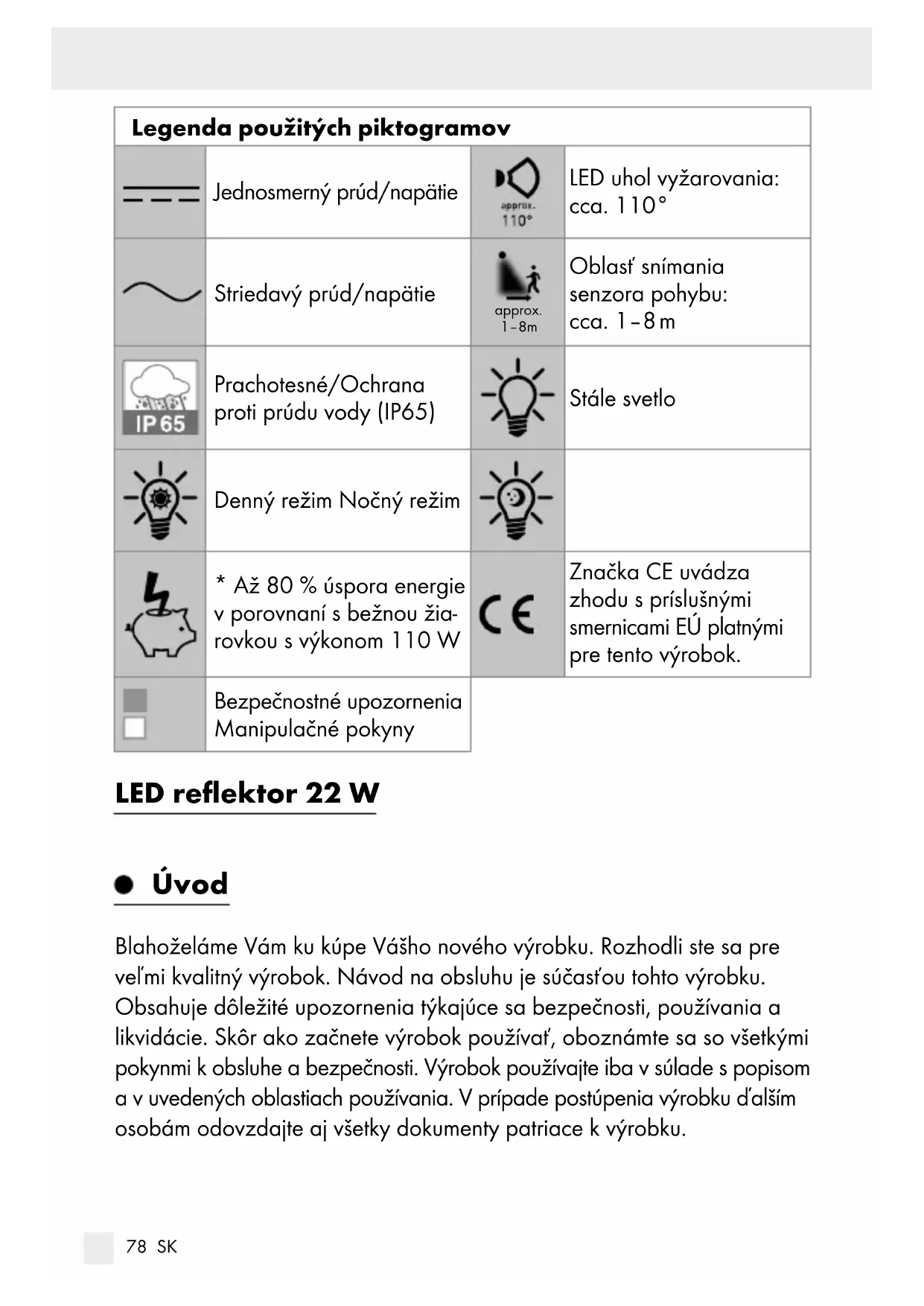

Legenda použitých piktogramov
	Jednosmerný prúd/napätie	approx.110°	LED uhol vyžarovania:cca. 110°
	Striedavý prúd/napätie	approx.1-8m	Oblast' snímaniasenzora pohybu:cca. 1-8 m
IP65	Prachotesné/Ochranaproti prúdu vody (IP65)		Stále svetlo
	Denný režim Nočný režim
	* Až 80 % úspora energiev porovnaní s bežnou žiarovkou s výkonom 110 W		Značka CE uvádzazhodu s príslušnýmismernicami EÚ platnými pre tento výrobok.
	Bezpečnostné upozorneniaManipulačné pokyny

LED reflektor 22 W

• Úvod

Blahoželáme Vám ku kúpe Vášho nového výrobku. Rozhodli ste sa pre veľmi kvalitný výrobok. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Skôr ako začnete výrobok používať, oboznámte sa so všetkými pokynmi k obsluhe a bezpečnosti. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. V prípade postúpenia výrobku d’alším osobám odovzdajte aj všetky dokumenty patriace k výrobku.

- Používanie v súlade s určeným účelom

Tento výrobok je určený iba na osvetlenie exteriérov. Výrobok je určený iba na súkromné používanie a nie na komerčné účely alebo pre iné oblasti nasadenia.

- Popisčastí

1 Senzor pohybu
2 LED bodové svetlo
3 Zaist'ovacieskrutky
4 Držiak
5 Bezskrutková pripojovacia svorka
6 Kryt svoriek
7 Káblová priechodka

Prevádzkovénapätie:230V\~ 50 Hz

Príkon: 22 W

Senzor pohybu: Dosah: max. 8 m (nastavitel'né),

uhol snímania: cca. 160° horizontálne

Trieda ochrany:

Stupeň ochrany: IP65 (prachotesné/ochrana proti prúdu vody)

Hmotnost': 670g

Celkové rozmery: 18 x 12,5 x 8 cm

Projekčná plocha: max. 18 x 12,5 cm

Maximálny prenášaný výkon: -10 dBm

GS certifikované

Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „F“.

Obsahdodávky

Bezprostredne po vybalení vždy skontrolujte úplnosť dodávky ako aj bezchybný stav výrobku.

1 LED-žiarič

2 hmoždinky (∅ 8 mm)

2 skrutky (∅ 5 x 50 mm)

1 kryt svoriek

DETI! Nikdy nenechávajte deti bez dozoru s obalovým materiálom. Existuje nebezpečenstvo zadusenia obalovým materiálom. Deti často podceňujú nebezpečenstvo. Držte deti vždy v bezpečnej vzdialenosti od výrobku.

Tento výrobok môžu používať deti od 8 rokov, ako aj osoby so zníženými psychickými, senzorickými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom, alebo ak boli poučené ohľadom bezpečného používania výrobku, a ak porozumeli nebezpečenstvám spojeným s jeho používaním. Deti sa s výrobkom nesmú hrat'. Čistenie a údržbu nesmú vykonávať deti bez dozoru.

NEBEZPEČENSTVO ZADUSENIA! Deti by mohli priložené drobné časti (napr. skrutky) prehltnút'. Počas montáže zabráňte prístupu detí do pracovnej oblasti.

■ LED diódy a LED pohon nie je možné vymeníť.

Ak osvetľovacie prostriedky na konci svojej životnosti vypadnú, je potrebné vymeniť celý výrobok.
Výrobok namontujte mimo dosahu ramena.

Pred každým zapojením do siete skontrolujte prípadné poškodenia výrobku. Ak zistíte akékol'vek poškodenie výrobku, nikdy ho nepoužívajte.
Pred montážou sa uistite, že sa prítomné sietové napätie zhoduje s potrebným prevádzkovým napätím výrobku (230 V\~ 50 Hz). Výrobok nemontujte, ak nie sú splnené tieto podmienky.

POZOR! NEBEZPEČENSTVO POPÁLENIA! Zabezpečte, aby bol výrobok vypnutý a ochladzoval sa minimálne 15 minút, skôr ako sa ho dotknete. Výrobok môže vytvárat' silné teplo.

NEBEZPEČENSTVO POŽIARU! Výrobok namontujte s odstupom minimálne od ožarovaných materiálov. Nadmerná tvorba tepla môže viest' k vzniku požiaru.

POZOR! NEBEZPEČENSTVO PORANENIA! Poško- dené sklo svietidla musíte vymení, až potom môžete výrobok znova používať.

Svetlomet je vhodný iba na použitie so zabudovaným LED prevádzkovým prístrojom.

- Pred montážou

Dôležité: Elektrické pripojenie musí vykonať kvalifikovaný elektrikár alebo osoba zaškolená pre elektroinštalácie. Táto musí mať znalosti o vlastnostiach výrobku a predpisoch o pripojení.

Pred inštaláciou zabezpečte, aby bolo vedenie, na ktoré bude výrobok pripojený, bez napätia. Z tohto dôvodu odstráňte poistku alebo vypnite istič vedenia v skrinke na poistky (poloha 0).

Beznapáťový stav prekontrolujte pomocou skúšačky napätia.

Priložený montážny materiál je vhodný pre bežné pevné murivo. Informujte sa i o tom, ktorý montážny materiál je vhodný pre Vami zvolený montážny podklad. Informujte sa o tom u kvalifikovaného odborníka.

- Montáž

Uistite sa, že pri vítaní do steny nenarazíte na rozvody elektrického prúdu, plynu alebo vody. Prečítajte si návod na obsluhu Vašej vítačky a dodržiavajte bezpečnostné upozornenia. Inak hrozí nebezpečenstvo smrti alebo poranenia v dôsledku zásahu elektrickým prúdom.

Pri výbere miesta montáže dbajte na nasledujúce faktory:

Vyberte stabilnú stenu bez vibrácií.
Udržujte minimálny odstup cca. 20 cm od iných objektov, aby bolo zaistené dobré vetranie.
Výrobok namontujte iba v jednom smere. Nálepka „UP“ na výrobku resp. šípka by mala ukazovat’ smerom hore (pozri obr. D).
Zabezpečte, aby LED bodové svetlo 2 osvetl'ovalo požadovanú oblast'. Pre nastavenie uhla môžete výrobok pohybovať zvisle.

Zabezpečte, aby senzor pohyblu snímal požadovanú oblast. Senzor pohybu 1 má dosah max. 8 m, pri uhle snímania cca. 160° (v závislosti od montážnej výšky - ideálna je výška 1,80 - 2,50 m).

Dbajte na to, aby senzor pohydu v noci nebol ožarovaný pouličným osvetlením. Môže to ovplyvňovať spôsob fungovania.

Nenasmerujte senzor pohybu na stromy, kríky alebo miesta, na których môžu byť l'ahko zachytené zvieratá. Nenasmerujte senzor pohybu 1 na ohrievače vzduchu, klimatické zariadenia, bazény alebo iné objekty s rýchlo sa meniacou teplotou.

Použite držiak ako šablónu, aby ste označili otvory pre vírtanie na stene. Zabezpečte, aby sa v tejto oblasti steny nenachádzali žiadne prúdové káble alebo drôty. Vyvítajte dva otvory pre upevnenie (∅ 8 mm) a zaved'te hmoždinky ^12 . Upevnite držiak ^4 pomocou skrutiek ^11 a skontrolujte pevné priliehanie.

Uvol'nite káblovú priechodku 7 ako aj kryt svoriek 6 a potom preved'te spojovací kábel (nie je súčasťou dodávky), typ H05RN-F 3G 1,0 mm², cez káblovú priechodku 7 a kryt svoriek 6 k bezskrutkovej pripojovacej svorke 5. Vhodnú dĺžku spojovacích vodičov nájdete na obr. C.

□ Zastrčte spojovací kábel do otvorov bezskrutkovej pripojovacej svorky 5. Všimnite si označenie na bezskrutkovej pripojovacej svorke 5 (L pre vodič vedúci prúd, N pre neutrálny vodič a ⊕ pre uzemňovací vodič) (pozri obr. C).

Pripevnite LED bodové svet 12 pomocou zaistovacích skrutiek 3 pružných podložiek 15, podložných koliesok 14 a ozubených podložiek 13 na držiaku 4 (pozri obr. D).

Nasmerujte výrobok do požadovaného smeru. Za týmto účelom musíte prípadne uvol'nit' zaist'ovacie skrutky 3 medzi držiakom 4 a LED bodovým svetlom 2. Po nasmerovaní opät' zatiahnite zaist'ovacie skrutky 3, aby ste zaistili stabilné držanie.

Potom, čo ste opät' nasadili poistku resp. opät' zapli poistkový automat, je Váš výrobok pripravený na prevádzku.

• Uvedenie do prevádzky

Regulátor režimu Mode 8 môžete použit' na

• zapnutie výrobku,
• výber typu svetla,
• nastavenie, pri akej intenzite svetla bude výrobok aktivovaný,
• vypnutie výrobku.

Otočte regulátor režimu Mode 8 do polohy *aby ste aktivovali denný režim DAY. Senzor pohybu 1 zachytáva pohyby pri dennom svetle ako aj po zotmení. LED bodové svetlo 2 sa automaticky zapne, akonáhle zachytí pohyb.

Poznámka: Produkt potvrdí zmenu režimu krátkym zablikaním LED bodového svetla 2. Svetelný režim je teraz nastavený.

Regulátorsenzitivity

☐ Regulátor senzitiví 10 použite na nastavenie citlivosti senzora pohybu 1. Uhol snímania sa automaticky rozšíri alebo zúži so zvolenou citlivosťou.

☐ Otočte regulátor senzitivity 10 pre citlivosť senzora z 25 % na 100 %.

Stupeň citlivosti (regulátor senzitivity 10)	LED bodové svetlo 2 reaguje na pohyby vrámci okruhu
25% do 1 metra
100% do 8 metrov

Použite časový regulátor Time pre nastavenie dĺžky času, ked' výrobok po spustení senzora pohybu 1 svieti.

☐ Otočte časový regulátor Time 9 v smere hodinových ručičiek pre predlženie doby svietenia. Doba svietenia je nastavitelná od cca. 5 sekúnd (= 5 S) do 10 minút (= 10 M).

- Čistenie a údržba

■ POZOR! Výrobok je po zapnutí horúci.
Pred čistením nechajte výrobok úplne vychladnúť.
Pred čistením odstráňte poistku v poistkovej skrinke alebo vypnite istič vedenia.
Produkt nikdy neponárajte do vody alebo do iných kvapalín. V opačnom prípade sa môže produkt poškodit'.
☐ Produkt čistite jemne navlhčenou handričkou, ktorá nepúšťa vlákna, a jemným čistiacim prostriedkom.
☐ Po čistení vložte poistku do poistkovej skrinky alebo zapnite istič vedenia.

- Zjednodušené EÚ konformitné vyhlásenie

Úplný text EÚ konformitného vyhlásenia je k dispozícii na nasledujúcej internetovej adrese: www.owim.com

Likvidácia

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdat' na miestnych recyklačných zberných miestach.

Všímajte si prosím označenie obalových materiálov pre triedenie odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty/20–22: Papier a kartón/80–98: Spojené látky.

O možnostiach likvidácie opotrebovaného výrobku sa môžete informovať na Vašej obecnej alebo mestskej správe.

Ak výrobok doslúžil, v záujme ochrany životného prostredia ho neodhod'te do domového odpadu, ale odovzdajte na odbornú likvidáciu. Informácie o zberných miestach a ich otváracích hodinách získate na Vašej príslušnej správe.

Produkt a obalové materiály sú recyklovatel'né a podliehajú rozšírenej zodpovednosti výrobcu. Kvôli lepšiemu spracovaniu odpadu ho zlikvidujte oddelene podl'a zobrazených symbolov na obale. Triman-Logo platí iba pre Francúzsko.

• Záruka

Tento výrobok bol dôkladne vyrobený podľa prísnych akostných smerníc a pred dodaním svedomito testovaný. V prípade nedostatkov tohto výrobku Vám prináležia zákonné práva voči predajcovi produktu. Tieto zákonné práva nie sú našou nižšie uvedenou zárukou obmedzené.

Na tento produkt poskytujeme 3-ročnú záruku od dátumu nákupu. Záručná doba začína plynút dátumom kúpy. Starostlivo si prosím uschovajte originálny pokladničný lístok. Tento doklad je potrebný ako dôkaz o kúpe.

Ak sa v rámci 3 rokov od dátumu nákupu tohto výrobku vyskytne chyba materiálu alebo výrobná chyba, výrobok Vám bezplatne opravíme alebo vymeníme – podľa nášho výberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne používaný alebo neodborne udržiavaný.

Poskytnutie záruky sa vzťahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzt'ahuje na časti produktu, ktoré sú vystavené normálnemu opotrebovaniu, a preto ich je možné považovať za opotrebovatel'né diely (napr. batérie) alebo na poškodenia na rozbitných dieloch, napr. na spínači, akumulátorových batériach alebo častiach, ktoré sú zhotovené zo skla.

Postup v prípade poškodenia v záruke

Pre zaručenie rýchleho spracovania Vašej požiadavky dodržte prosím nasledujúce pokyny:

Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (IAN 390363_2201) ako dôkaz o kúpe.

Číslo výrobku nájdete na typovom štítku, gravúre, na prednej strane Vášho návodu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane. Ak sa vyskytnú funkčné poruchy alebo iné nedostatky, najskôr telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.

Produkt označený ako defektný potom môžete s priloženým dokladom o kúpe (pokladničný lístok) a uvedením, v čom spočíva nedostatok a kedy sa vyskytol, bezplatne odoslať na Vám oznámenú adresu servisného pracoviska.

Servis

SK ServisSlovensko

Tel.: [phone]

E-pošta: [e-mail]
