BRUGSANVISNING HG09583A Livarno Lux

Monterings-, betjenings- og sikkerhedshenvisninger

HU

LED REFLEKTOR 22 W

DK Monterings-, betjenings- og sikkerhedshenvisninger Side 100

Billedtekst til de anvendte piktogrammer....Side 101

Indledning ......Side 101

Beskrivelse af de enkelte dele....Side 102

Generelle sikkerhedshenvisninger....Side 103

Inden monteringen....Side 104

Montage....Side 105

Ibrugtagning....Side 106

Rengøring og pleje ......Side 108

Forenklet EU-konformitetserklæring......Side 108

Bortskaffelse....Side 108

Garanti....Side 109

Afvikling af garantisager ....Side 110

Service ......Side 110

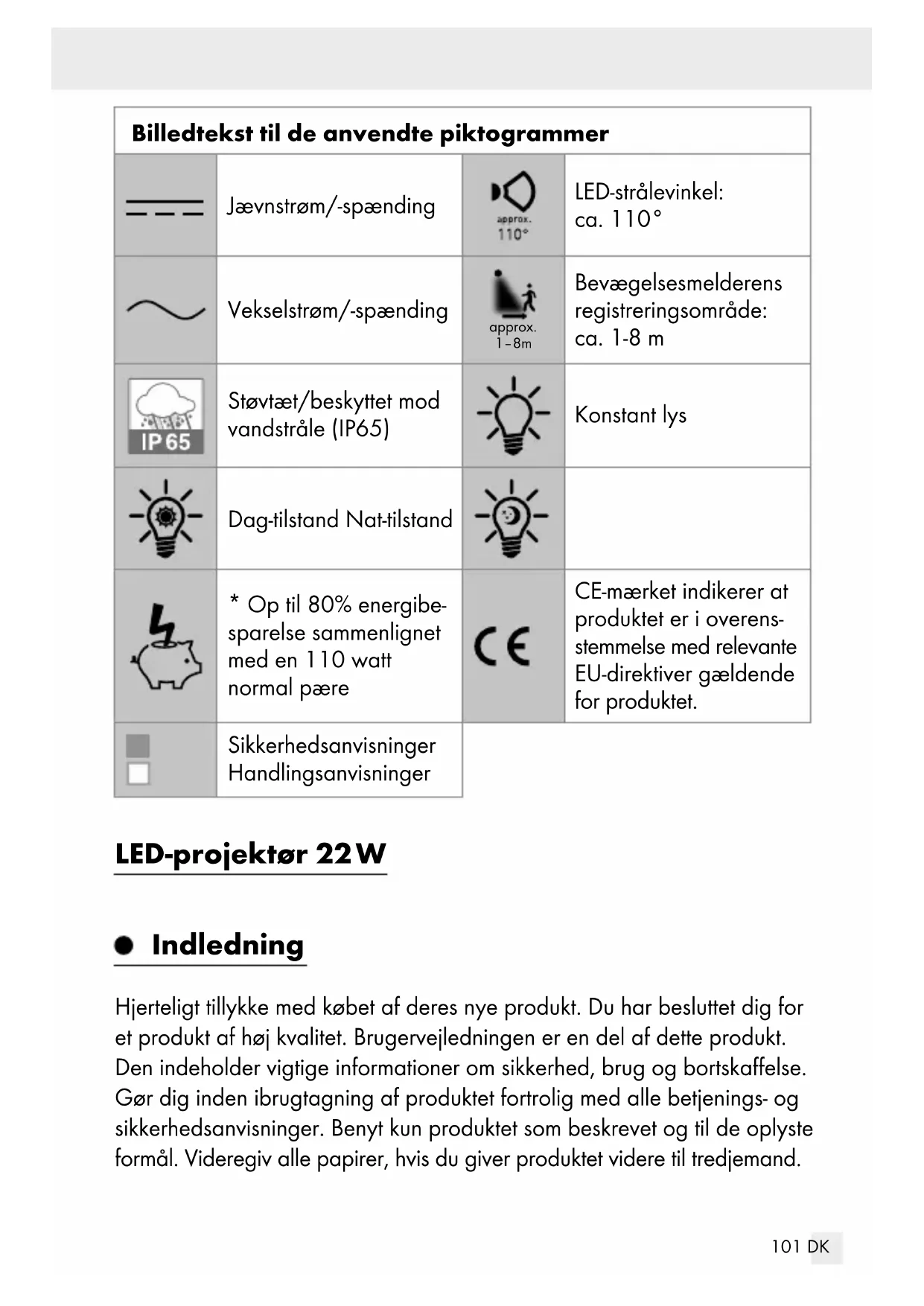

Billedtekst til de anvendte piktogrammer
	Jævnstrøm/-spænding	approx.110°	LED-strålevinkel:ca. 110°
	Vekselstrøm/-spænding	approx.1-8m	Bevægelsesmelderens registreringsområde:ca. 1-8 m
IP 65	Støvtæt/beskyttet mod vandstråle (IP65)		Konstant lys
	Dag-tilstand Nat-tilstand
	* Op til 80% energibe-sparelse sammenlignet med en 110 watt normal pære		CE-mærket indikerer at produktet er i overens-stemmelse med relevante EU-direktiver gældende for produktet.
	Sikkerhedsanvisninger Handlingsanvisninger

LED-projektør 22 W

- Indledning

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.

Dette produkt er beregnet til belysning af udendørsområder. Produktet er kun bestemt til den private brug og ikke til den erhvervsmæssige indsats eller til andre indsatsområder.

- Beskrivelse af de enkelte dele

1 Bevægelsessensor

2 LED-spot

3 Låseskruer

4 Holder

5 Tilslutningsklemme

6 Afdækning til klemme

7 Kabelforskruning

8 Mode-regulator

9 Time-regulator

10 Sensitivity-regulator

11 Skruer ∅ 5 x 50 mm

12 Rawlplugs ∅ 8 mm

13 Tandskive

14 Mellemlægsskive

15 Fjederskive

Tekniskedata

Driftspænding:230V\~ 50 Hz

Effektoptagelse: 22 W

Bevægelsessensor: Rækkevidde: maks. 8 m (justerbar),

Beskyttelsesgrad: IP65 (støvtæt/beskyttet mod vandstråle)

Vægt: 670g

Totalmål: 18 x 12,5 x 8 cm

Projektionsflade: maks. 18 x 12,5 cm

Monteringshøjde: ca. 1,8–2,5 m

Dette produkt indeholder en lyskilde i energieffektivitetsklasse "F".

Leverededele

Kontrollér altid umiddelbart efter at have pakket produktet ud, om alle dele er til stede, samt om disse er fejlfrie.

1 LED-spotlampe

1 betjeningsvejledning

Generellesikkerhedshenvisninger

G∅R DIG INDEN F∅RSTE IBRUGTAGNING AF PRODUKTET FOR-TROLIG MED ALLE BETJENINGS- OG SIKKERHEDSHENVISNINGER! UDLEVER DESUDEN ALLE DOKUMENTER VED OVERDRAGELSE AF PRODUKTET TIL TREDJEMAND!

LIVS- OG ULYKKESFARE FOR SMÅB∅RN OG

B∅RN! Lad aldrig børn være uden opsyn med emballagen. Der er fare for kvælning gennem emballagen. Børn undervurderer ofte farerne. Hold altid børn på afstand af produktet.

Dette produkt kan benyttes af børn fra 8-års alderen og opad samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller mangel på erfaring og viden, når de er under opsyn eller er blevet vejledt i forhold til brug af produktet og forstår de dermed forbundne farer. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn.

KVÄLNINGSFARE! Børn kan risikere at sluge medfølgende smådele (fx skruer). Hold børn væk fra arbejdsområdet, mens produktet monteres.

■ LED'en og LED-driveren kan ikke udskiftes.

Lyskilderne kan ikke udskiftes.

Hvis lyskilderne i slutningen af deres levetid svigter, skal hele produktet erstattes.

Livsfare gennem elektrisk stød

• Kontroller inden enhver strømtilslutning produktet for eventuelle beskadigelser. Anvend aldrig produktet, hvis dette er beskadiget.
• Kontrollér inden montagen, at den tilstedeværende netspænding stemmer overens med produktets nødvendige driftspænding (230 V\~ 50 Hz). Montér ikke produktet, hvis dette ikke er tilfældet.

ADVARSEL! FARE FOR FORBRÆNDING! Kontrollér at produktet er slukket og har kølet af i mindst 15 minutter inden du rører ved det. Produktet kan udvikle en stor varme.

BRANDFARE! Montér produktet med en afstand på mindst 1,0 m til materialer, der oplyses af det. For kraftig varmeudvikling kan medføre brand.

ADVARSEL! FARE FOR TILSKADEKOMST! Et beska-diget lampeglas skal udskiftes, inden produktet tages i brug igen.

■ Projektøren er kun beregnet til brug med den indbyggede LED-drifts- enhed.

- Inden monteringen

Bemærk: fjern alt emballage fra produktet.

Vigtigt: den elektriske tilslutning skal foretages af en uddannet elektriker eller en person der er instrueret i elektriske installationer. Denne person skal have kendskab til produktet og bestemmelserne for tilslutningen.

Sørg inden installeringen for, at der ikke er spænding på den ledning, som produktet skal tilsluttes til. Fjern hertil sikringen eller slå afbryderen til overstrømsbeskyttelsen fra i tavlen (0 stilling).

Kontrollér at der ikke er spænding med en spændingsmåler.

Det medfølgende montagemateriale er egnet til almindeligt, fast murværk. Undersøg også hvilket montagemateriale der er egnet til den montageundergrund, som du har valgt. Informér dig i givet fald hos en faguddannet person.

- Montage

Forvis dig om, at du ikke støder på strøm-, gas- eller vandledninger, når du borer i væggen. Læs i boremaskinens betjeningsvejledning og overhold alle sikkerhedsanvisninger. Ellers er der livsfare eller fare for tilskadekomst gennem elektrisk stød.

Vær opmærksom på følgende forhold ved valget af montagestedet:

Væg en stabil og vibrationsfri væg.
Hold en afstand på minimum ca. 20 cm til andre objekter, for at sikre en god ventilering.
Montér produktet kun i en retning. „UP“-mærket på produktet hhv. pilen bør pege opad (se afbildning D).
Kontrollér at LED-spotten 2 oplyser det ønskede område. Du kan bevæge produktet lodret til justering af vinklen.

Kontrollér at bevægelsessensoreh registrerer det ønskede område. Bevægelsessensoren 1 har et registreringsområde på max. 8 m og en registreringsvinkel på ca. 160° (afhængigt af monteringshøjden - en højde på 1,80 m-2,50 m er ideel).

Sørg for at bevægelsessensoreh om natten ikke bliver lyst på af gadebelysningen. Dette kan påvirke funktionen.

Ret ikke bevægelsessensoren 1 på træer, buske eller områder, hvor dyr let kan registreres. Ret ikke bevægelsessensoren 1 på varmeapparater, klimaanlæg, svømmebassiner eller andre objekter med hurtig skiftende temperaturer.

Anvendholderen 4 som skabelon for at markere borehullerne på væggen. Sørg for, at der ikke befinder sig elektriske ledninger i den del af væggen. Bor to huller (∅ 8 mm) og før rawlpluggene 12 ind i borehullerne. Fastgør holderen 4 med skruerne 11 og kontrollér, at den sidder fast.

Løsn kabelforskruningen 7 og afdækningen til klemmen 6 og skub forbindelseskablet (ikke indeholdt i leveringen) af typen H05RN-F 3G 1,0 mm² gennem kabelforskruningen 7 og afdækningen til klemmen 6 og hen til tilslutningsklemmen 5. Den egnede længde til tilslutningsledningerne kan du se i afbildning C.

Stik forbindelsesledningen ind i hullerne af tilslutningsklemmen 5. Vær opmærksom på markeringen ved tilslutningsklemmen 5 (L for strømførende, N for nulleder og ⏚ for jordledningen) (se afbildning C).
Kontrollér at enhver ledning af forbindelsesledningen sidder helt inde i hullerne af terminalen. Kontrollér derudover sikkerhedsforbindelsen.
Luk efterfølgende afdækningen til klemmen 6 og kabelforskruningen 7.
Sæt LED-spotten fast til holderen 4 ved hjælp af låseskruerne 3, fjederskiverne 15, mellemlægsskiverne 14 og tandskiverne 13 (se afbildning D).
Indstil produktet i den ønskede retning. Dertil skal du eventuelt løsne låseskruerne 3 mellem holderen 4 og LED-spotten 2. Spænd efter indstillingen låseskruerne 3 fast igen, for at sikre at produktet er stabilt.
Når du har indsat sikringen, hhv. automatsikringen, så er lampen driftsklar.

- Ibrugtagning

Mode-regulator

Du kan bruge mode-regulatoren 8 til at

• tænde for produktet,
• vælge belysningen,
• indstille, ved hvilken lysintensitet produktet skal aktiveres,
• slukke for produktet.

☐ Drejmode-regulatoren 8 til positionen *for at aktivere DAY-tilstanden. Bevægelsessensoren 1 registrerer bevægelser ved både dagslys og mørke. LED-spotten 2 tændes automatisk, så snart en bevægelse registreres.

☐Drejmode-regulatoren 8 til positionen for at aktivere NIGHT-tilstanden. Bevægelsessensoren 1 registrerer kun bevægelser ved mørke. LED-spotten 2 tændes automatisk, så snart en bevægelse registreres.

☐Drejmode-regulatoren 8 til positionen ON, og LED-spotten 2 lyser permanent.

☐Drejmode-regulatoren 8 til positionen OFF for at slukke for produktet.

Bemærk: Produktet bekræfter ændringen af tilstanden med et kort blink fra LED-spotten 2. Lystilstanden er derefter indstillet.

●Sensitivity-regulator

Brugsensitivity-regulatoren 10 til at indstille bevægelsessensorens 1 følsomhed. Registreringsvinklen bliver automatisk større eller mindre med den valgte følsomhed.

☐Drejmode-regulatoren 8 til positionen *DAY-tilstand)/ (NIGHT-tilstand) for at aktivere bevægelsessensoren 1.

Bemærk: Produktet bekræfter ændringen af tilstanden med et kort blink fra LED-spotten 2. Lystilstanden er derefter indstillet.

☐ Drejsensitivity-regulatoren 10 for sensorens følsomhed fra 25 % til 100%.

Følsomhedsniveau (sensitivity-regulator 10)	LED-spotten 2 reagerer på be-vægelser inden for en radius på
25% op til 1 meter
100% op til 8 meter

Time-regulator

Brugtime-regulatoren 9 til at indstille længden af den tid, som produktet skal lyse, efter at bevægelsessensoren 1 har aktiveret det.

☐Drejmode-regulatoren 8 til positionen *(DAY-tilstand)/ (NIGHT-tilstand) for at aktivere bevægelsessensoren 1.

Bemærk: Produktet bekræfter ændringen af tilstanden med et kort blink fra LED-spotten 2. Lystilstanden er derefter indstillet.

☐ Drejtime-regulatoren 9 med uret for at forlænge belysningstiden. Belysningstiden kan indstilles fra ca. 5 sekunder (= 5 S) til 10 minutter (= 10 M).

• Rengøring og pleje

■ ADVARSEL! Produktet bliver meget varmt, när det er tændt. Lad produktet køle fuldstændig af inden du rengør det.
Fjern sikringen i sikringsskabet inden rengøringen eller sluk for effektafbryderen.
Sænk aldrig produktet ned i vand eller andre væsker. I modsat fald kan produktet beskadiges.
☐ Rengør produktet med en fnugfri, let fugtet klud og et mildt rengøringsmiddel.
Sæt sikringen i sikringsskabet efter rengøringen eller tænd for effektaf-bryderen.

●ForenkletEU-konformitetserklæring

Hermed erklærer OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, TYSKLAND, at produktet (LED projektør 22 W HG09583A) er i overensstemmelse med retningslinjerne 2014/53/EU, 2011/65/EU og 2009/125/EC.

Den fuldstændige tekst til EU-konformitetserklæringen kan ses på følgende hjemmeside: www.owim.com

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer/20–22: papir og pap/80–98: kompositmaterialer.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning.

Produktet og emballagematerialerne kan genanvendes under udvidet producentansvar. For bedre affaldsbehandling skal det bortskaffes separat, efter de illustrerede symboler på emballagen. Triman-logoet gælder kun for Frankrig.

Garanti

Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

De får 3 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.

Hvis der inden for 3 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet – efter

vores valg – af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet af glas.

• Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger:

Opbevar kassebon og artikelnummer (IAN 390363_2201) som købsdokumentation, så disse kan fremlægges på forespørgsel. Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte ne-denstående serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået.

Service

Service Danmark

Tel.: [phone]

E-Mail: [e-mail]
