Produkttype	LED udendørs projektør med bevægelsessensor
Mærke	Livarno Lux
Model	HG09317A
Effekt	24 W
Driftsspænding	230 V ~ 50 Hz
LED type	28 integrerede LED (ikke udskiftelige)
Energieffektivitetsklasse	F
Detektionsvinkel	ca. 180°
Detektionsrækkevidde	ca. 12 m
Indstilling af lystid	fra 10 s til 7 min
Indstilling af lysstyrketærskel	fra 10 lx til 20.000 lx
Beskyttelsesklasse	I
Beskyttelsestype	IP44 (beskyttet mod vandstråler)
Mål (H x B x D)	ca. 19,2 x 16 x 9 cm
Vægt	ca. 440 g
Anbefalet monteringshøjde	ca. 2,5 m
Maks. projektionsareal	307 cm²
Medfølgende monteringsmateriale	Rawplugs ∅ 6 mm og skruer
Tilslutningskabeltype	H05RN-F 3G 1,0 mm² (medfølger ikke)
Garanti	3 år

Ofte stillede spørgsmål - HG09317A Livarno Lux

Hvordan installerer jeg LED-projektøren Livarno Lux HG09317A?

Monteringen skal udføres af en kvalificeret elektriker. Fastgør monteringsbeslaget til væggen med de medfølgende rawplugs og skruer, og tilslut derefter strømkablet til klemmen i overensstemmelse med mærkerne L, N og ⊥. Sørg for at bruge et kabel af typen H05RN-F 3G 1,0 mm² med en maksimal længde på 2,5 m.

Hvordan justerer jeg bevægelsessensoren?

Brug de tre drejeknapper under sensoren: TIME for lystid (10 s til 7 min), SENS for følsomhed (drej mod uret for at øge), og LUX for lysstyrketærskel (solposition = reagerer om dagen, måneosition = kun om natten).

Hvad er detektionsrækkevidden og vinklen?

Sensoren har en detektionsvinkel på ca. 180° og en maksimal rækkevidde på ca. 12 m ved en ideel monteringshøjde på 2,5 m.

Hvad gør jeg, hvis projektøren ikke tænder?

Kontrollér først strømforsyningen (sikring eller afbryder). Sørg for, at LUX-indstillingen ikke er i solposition i dagslys. Kontrollér, at sensoren ikke er blokeret, og at følsomheden SENS er tilstrækkelig. Hvis problemet fortsætter, kontakt kundeservice.

Kan jeg selv udskifte LED'erne?

Nej, LED'erne og den indbyggede driver kan ikke udskiftes af brugeren. Ved slutningen af levetiden skal du kontakte en kvalificeret elektriker eller udskifte hele projektøren.

Hvordan rengør jeg projektøren?

Før rengøring skal du afbryde strømmen (sikring eller afbryder). Brug en let fugtig, fnugfri klud med et mildt rengøringsmiddel. Dyp aldrig apparatet i vand.

Hvad er IP-beskyttelsesklassen?

Projektøren er certificeret IP44, beskyttet mod vandstråler, hvilket gør den egnet til udendørs brug.

Projektøren tænder om dagen, hvordan løser jeg det?

Drej drejeknappen LUX med uret mod måneositionen (ca. 10 lx), så sensoren kun reagerer om natten. Hvis problemet fortsætter, reducer følsomheden SENS.

Hvad er garantiperioden?

Dette produkt har en garanti på 3 år fra købsdatoen. Gem kvitteringen som købsbevis. Garantien dækker materiale- og fabrikationsfejl, men ikke normal slitage.

Hvordan kontakter jeg kundeservice?

I Frankrig ring til 0800 904 879 eller send en e-mail til [e-mail]. I Belgien ring til 0800 71 011 (eller 800 23970 i Luxembourg) eller skriv til [e-mail].

BRUGSANVISNING HG09317A Livarno Lux

Monterings-, betjenings- og sikkerhedshenvisninger

HU

LED KÜLTÉRI REFLEKTOR 24 W

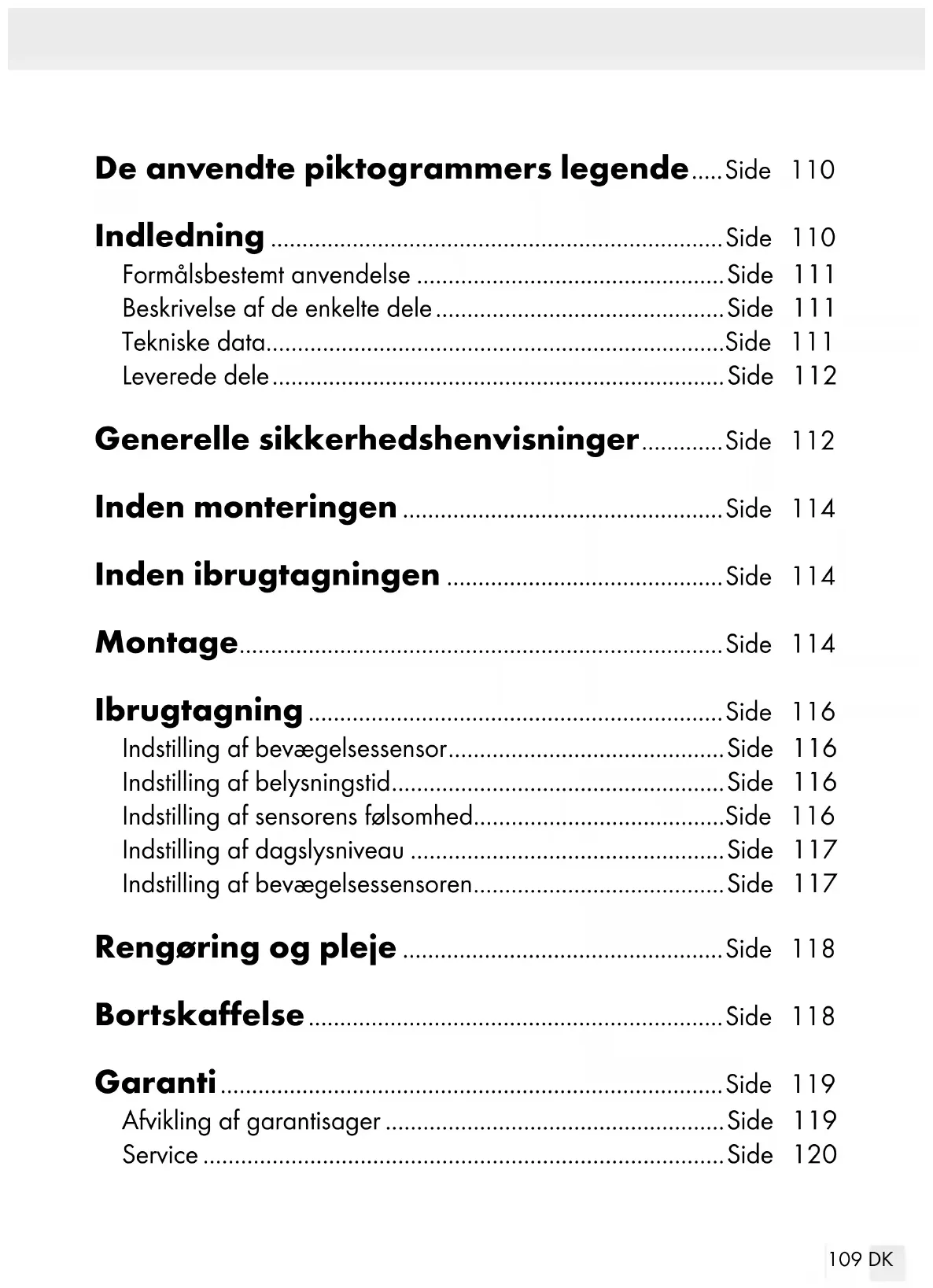

DK Monterings-, betjenings- og sikkerhedshenvisninger Side 109

Beskrivelse af de enkelte dele....Side 111

Generelle sikkerhedshenvisninger......Side 112

Inden monteringen ....Side 114

Inden ibrugtagningen ....Side 114

Montage....Side 114

Ibrugtagning ......Side 116

Indstilling af bevægelsessensor....Side 116

Indstilling af belysningstid....Side 116

Indstilling af sensorens følsomhed....Side 116

Indstilling af dagslysniveau ....Side 117

Indstilling af bevægelsessensoren....Side 117

Rengøring og pleje ......Side 118

Bortskaffelse....Side 118

Garanti....Side 119

Afvikling af garantisager ....Side 119

Service ......Side 120

De anvendte piktogrammers legende
	Vekselstrøm/-spænding
	Sprøjtevandsbeskyttet
	Registreringsvinkel bevægelsessensor: ca. 180°
	Registreringsafstand bevægelsessensor: ca. 12 m
	Op til 80 % energibesparelse sammenlignet med en 130 watt normal pære
	Justerbar bevægelsessensor
	CE-mærket indikerer at produktet er i overensstemmelse med relevante EU-direktiver gældende for produktet.

LED projektør til udendørs brug 24 W

- Indledning

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet

og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.

Produktet er kun beregnet til en automatisk belysning udendørs. Produktet er kun beregnet til privat brug og ikke til erhvervsmæssig brug.

- Beskrivelse af de enkelte dele

1 Spot
2 Låseskrue(montagebøjle)
3 Fjederskive
4 Mellemlægsskive
5 Fastgørelsesskrue
6 Rawlplug
7 Montagebøjle
8 Bevægelsessensor
9 Kunststofafdækning

10 Tætningsring
11 Kabelforskruning
12 Afdækning til klemme
13 Tilslutningsklemme
14 Drejeknap LUX (lysfølsomhed)
15 Drejeknap SENS (følsomhed)
16 Drejeknap TIME (tændingstid)

Tekniskedata

Driftsspænding:230V\~ 50Hz, 24W

LEDér: 28 x LED (LEDérne kan ikke udskiftes.)

Dæmpningskontakt: kan indstilles fra 10lx-20.000lx.

Lysetid: kan indstilles fra ca. 10s–7 min.

Montagehøjde: ca. 2,5 m

Vægt: ca. 440 g

GS-certificeret.

Dette produkt indeholder en lyskilde i effektivitetsklasse "F".

- Leverede dele

1 LED-udendørs spot med bevægelsessensor
2 rawplugs (∅ 6 mm)
2 skruer
1 afdækning til klemme
1 kabelforskruning
1 montage- og betjeningsvejledning

Generelle sikkerhedshenvisninger

Gør Dem fortrolig med alle betjenings- og sikkerhedshenvisninger, inden produktet bruges for første gang! Hvis De giver produktet videre til tredjemand, så skal alt materiale også følge med!

LIVS- OG ULYKKESFARE FOR SMÄBÖRN OG BÖRN! Lad aldrig børn være uden opsyn med emballagen. Børn kan kvæles i emballagematerialet. Børn undervurderer hyppigt farerne. Hold altid børn på afstand fra produktet.

Dette produkt kan benyttes af børn fra 8-årsalderen og opad, samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller mangel på erfaring og viden, når de er under opsyn eller er blevet vejledt med hensyn til produktet og forstår de deraf resulterende farer. Børn må ikke lege med produktet. Rengøring

og brugervedligeholdelse må ikke gennemføres af børn uden at de er under opsyn.

Livsfare grundet elektrisk stød

• Kontroller produktet inden hver strømtilslutning for eventuelle beskadigelser. Anvend ikke produktet, när der er beskadigelser.
• Kontrollér inden montagen, at den tilstedeværende netspænding stemmer overens med produktets nødvendige driftspænding (230 V\~ 50 Hz). Montér ikke produktet, när dette ikke er tilfældet.

ADVARSEL! FARE FOR FORBRÆNDING! Kontroller at produktet er slukket og har kølet af i mindst 15 minutter inden du rører ved det. Produktet kan udvikle en stor varme.

BRANDFARE! Montér produktet med en afstand af mindst 0,5 m til materialer, der oplyses af den. For kraf-tig varmeudvikling kan medføre brand.

ADVARSEL! FARE FOR TIL SKADEKOMST! Et beskadiget lampeglas skal erstattes, inden lampen bruges igen.

■ Kun beregnet til installering udenfor rækkevidde.

Dette produkt indeholder ingen dele, som kan vedligeholdes af forbrugeren. LED'erne og LED-forkoblingsenheden kan ikke udskiftes af brugeren.

Hvis lyskilden i slutningen af dens levetid svigter, skal hele produktet erstattes.

Hvis LEDérne i slutningen af deres levetid svigter, skal de repareres af en uddannet elektriker ellers skal produktet bortskaffes.

- Inden monteringen

Vigtig: Den elektriske tilslutning skal ske gennem en uddannet elektriker eller en person der har erfaring med elektriske installationer. Denne person skal have kendskab til produktet og bestemmelserne for tilslutningen.

Sørg inden installeringen for, at der ved ledningen, som produktet skal tilsluttes til, ikke er nogen spænding. Fjern sikringen hertil, eller slå effektafbryderen i omskiftertavlen fra (0 stilling).
■ Kontrollér tilslutningsstedet med en spændingstester.
Det medfølgende montagemateriale er egnet til almindeligt, fast murværk. Undersøg også hvilket montagematerialer der er egenet til den af Dem valgte montageundergrund. Informér Dem i givet fald hos en faguddannet person.

- Indenibrugtagningen

Bemærk: Fjern alt emballage fra produktet.

Fjernkunststofafdækningen 9 fra produktet (afbildning B).

- Montage

- Kontrollér, at du ikke støder på strøm-, gas- eller vandledninger, när du borer i væggen. Læs i boremaskinens betjeningsvejledning og overhold alle sikkerhedsanvisninger. Ellers er der livsfare eller fare for tilskadekomst gennem elektrisk stød.

Vær opmærksom på følgende forhold ved valget af montagestedet:

□ Kontrollér at spotten 1 oplyser det ønskede område. Spotten 1 kan bevæges lodret.

• Kontrollér at bevægelsessensoren 8 registrerer det ønskede område. Bevægelsessensoren 8 har et registreringsområde på maks. 12 m, med en registreringsvinkel på ca. 180° (afhængig af montagehøjden – ideel er en højde på 2,50 m) (afbildning E).
  □ Vær opmærksom på at bevægelsessensoren 8 ikke belyses af gadebelysningen om natten. Dette kan påvirke funktionen.

Med hensyn til monteringen gør som beskrevet i følgende:

Løsnåseskruerne 2 ved hjælp af en stjerneskruetrækker, for at fjerne montagebøjlen 7 fra spotten 1.

☐ Holdmontagebøjlen ☐ 7 vandret (brug i givet fald vaterpas) mod væggen og markér fastgørelseshullerne.

☐ Bor nu fastgørelseshullerne (∅ 6 mm) og før rawlpluggene 6 ind i fastgørelseshullerne (afbildning A).

Fastgørmontagebøjlen 7 ved hjælp af fastgørelsesskruerne 5 til væggen og kontroller, at den sidder fast.

Skub forbindelsesledningen (ikke indeholdt i leveringen) af typen H05RN-F 3G 1,0 mm² gennem kabelforskruningen 11 og afdækningen til klemmen 12 og hen til tilslutningsklemmen 13. Den egnede længde til forbindelsestrådene er angivet i afbildning C.

Åbntilslutningsklemmen 13, idet du løsner skruerne med en stjerneskruetrækker. Forbind forbindelsesledningen med tilslutningsklemmen 13. Vær herved opmærksom på tilslutningsklemmens 13 mærkning (L for spændingsførende leder, N for nulleden og eller G for beskyttelseslederen) (afbildning C). Den samlede længde af forbindelsesledningen bør ikke overskride 2,5 m.

☐ Tilsluttilslutningsklemmen 13 igen, idet du spænder skruerne. Sørg for, at tætningsringen 10 sidder korrekt (afbildning B). Luk afdækningen til klemmen 12 og kabelforskruningen 11 for at fastgøre forbindelsesledningen.

Anvend en stjerneskruetrækker, for at anbringe spotten 1 ved hjælp af låseskruerne 2, fjederskiverne 3 og melemlægsskiverne 4 til montagebøjlen 7 (afbildning A).

□Indstilspotten 1 i den ønskede retning. Bevægelsessensoren 8 kan drejes vandret og lodret.

Sæt sikringen i igen eller tænd atter for effektafbryderen. Produktet er nu driftsklar.

- Ibrugtagning

- Indstilling af bevægelsessensor

Alt efter forindstillinger af bevægelsessensoren 8 tændes spotten 1 for en bestemt tid, så snart bevægelsessensoren 8 registrerer en bevægelse. Disse forindstillinger foretages ved de tre regulatorer på undersiden af bevægelsessensoren 8 (afbildning D).

- Indstilling af belysningstid

☐ Drej drejeknappen TIME 16 mod urets retning, for at øge belysningstiden. Belysningstiden kan indstilles i et tidsrum fra ca. 10 sekunder til 7 minutter.

- Indstilling af sensorens følsomhed

☐ Drej drejeknappen SENS 15 mod urets retning, for at øge sensorens følsomhed.

Bemærk: Bevægelsessensøren registrerer varmestråling. Ved lave omgivelsestemperaturer reagerer den mere følsomt på kropsvarme end ved højere omgivelsestemperaturer. Kontrollér derved i givet fald reguleringen af sensorens følsomhed i løbet af årene.

- Indstilling af dagslysniveau

Drej drejeknappen LUX 14 mod urets retning, for at øge dagslysniveauet: I positionen (reagerer bevægelsessensoren kun om natten (ved ca. 10 lx). I position * reagerer bevægelsessensoren også ved dagslysniveau, så længe ca. 20.000 lx ikke overskrides.

- Indstilling af bevægelsessensoren

Henvisning: Denne indstilling bør De gennemføre ved dæmring.

□ Drej drejeregulatoren LUX 14 på positionen
Ret bevægelssensoren 8 mod midten af det ønskede registre-ringsområde.
□ Bevæg Dem indenfor registreringsområdet, indtil De er tilfreds med bevægelsessensorens 8 reaktion. Justér i den forbindelse drejeregulatorens SENS 15 position eller bevægelsessensorens 8 indstilling.

Henvisning: Vær opmærksom på at bevægelssensoren overvejende registrerer bevægelser tværs i retning af bevægelsessensoren 8. Når De bevæger Dem lige direkte hen imod bevægelsessensoren 8, kan den ikke registrere denne bevægelse.

Når bevægelsessensoren 8 er indstillet som ønsket, drejes drejeknappen LUX 14 i den ønskede position. Du kan fastlægge drejeknappens position LUX 14 ved daggry og i skumringen om aftenen, hvor spotten 1 skal reagere.
☐ Drej drejeknappen LUX 14 langsomt mod uret, indtil bevægelsessensoren 8 reagerer på bevægelser i registreringsområdet.

- Rengøring og pleje

Fjern sikringen i sikringskassen inden rengøringen eller sluk for sikkerhedskontakten.
Dyk produktet aldrig i vand eller andre væsker. I modsat fald kan produktet tage skade.
Rengør produktet med en fnugfri, let fugtet klud og mildt rengøringsmiddel.
Indsæt sikringen efter rengøringen og før ibrugtagningen og tænd for effektafbryderen.

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe-over de lokale genbrugssteder.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer 20–22: papir og pap/80–98: kompositmaterialer.

Produktet og indpakningsmaterialerne kan genbruges; bortskaf disse særskilt til en bedre affaldsbehandling. Triman-logoet gælder kun for Frankrig.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning.

Garanti

Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

De får 3 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.

Hvis der inden for 3 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet – efter vores valg – af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet af glas.

• Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger:

Opbevar kassebon og artikelnummer (IAN 380541_2110) som købsdokumentation, så disse kan fremlægges på forespørgsel. Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller un-

dersiden. Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået.

Service

DK Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

CE IP44
