| Tipo di prodotto | Proiettore esterno LED con rilevatore di movimento |
| Marca | Livarno Lux |
| Modello | HG09317A |
| Potenza | 24 W |
| Tensione di esercizio | 230 V ~ 50 Hz |
| Tipo di LED | 28 LED integrati (non sostituibili) |
| Classe di efficienza energetica | F |
| Angolo di rilevamento | circa 180° |
| Portata del rilevatore | circa 12 m |
| Regolazione della durata dell'illuminazione | da 10 s a 7 min |
| Regolazione della soglia di luminosità | da 10 lx a 20.000 lx |
| Classe di protezione | I |
| Tipo di protezione | IP44 (protetto contro gli spruzzi d'acqua) |
| Dimensioni (A x L x P) | circa 19,2 x 16 x 9 cm |
| Peso | circa 440 g |
| Altezza di montaggio consigliata | circa 2,5 m |
| Superficie di proiezione max. | 307 cm² |
| Materiale di fissaggio incluso | Tasselli ∅ 6 mm e viti |
| Tipo di cavo di collegamento | H05RN-F 3G 1,0 mm² (non fornito) |
| Garanzia | 3 anni |
Domande frequenti - HG09317A Livarno Lux
Domande degli utenti su HG09317A Livarno Lux
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Faretto LED in formato PDF gratuitamente! Trova il tuo manuale HG09317A - Livarno Lux e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HG09317A del marchio Livarno Lux.
MANUALE UTENTE HG09317A Livarno Lux
FARO LED DA ESTERNI 24 W
Istruzioni di montaggio, d'uso e di sicurezza
\$1
ZUNANJI LED-REFLEKTOR 24 W

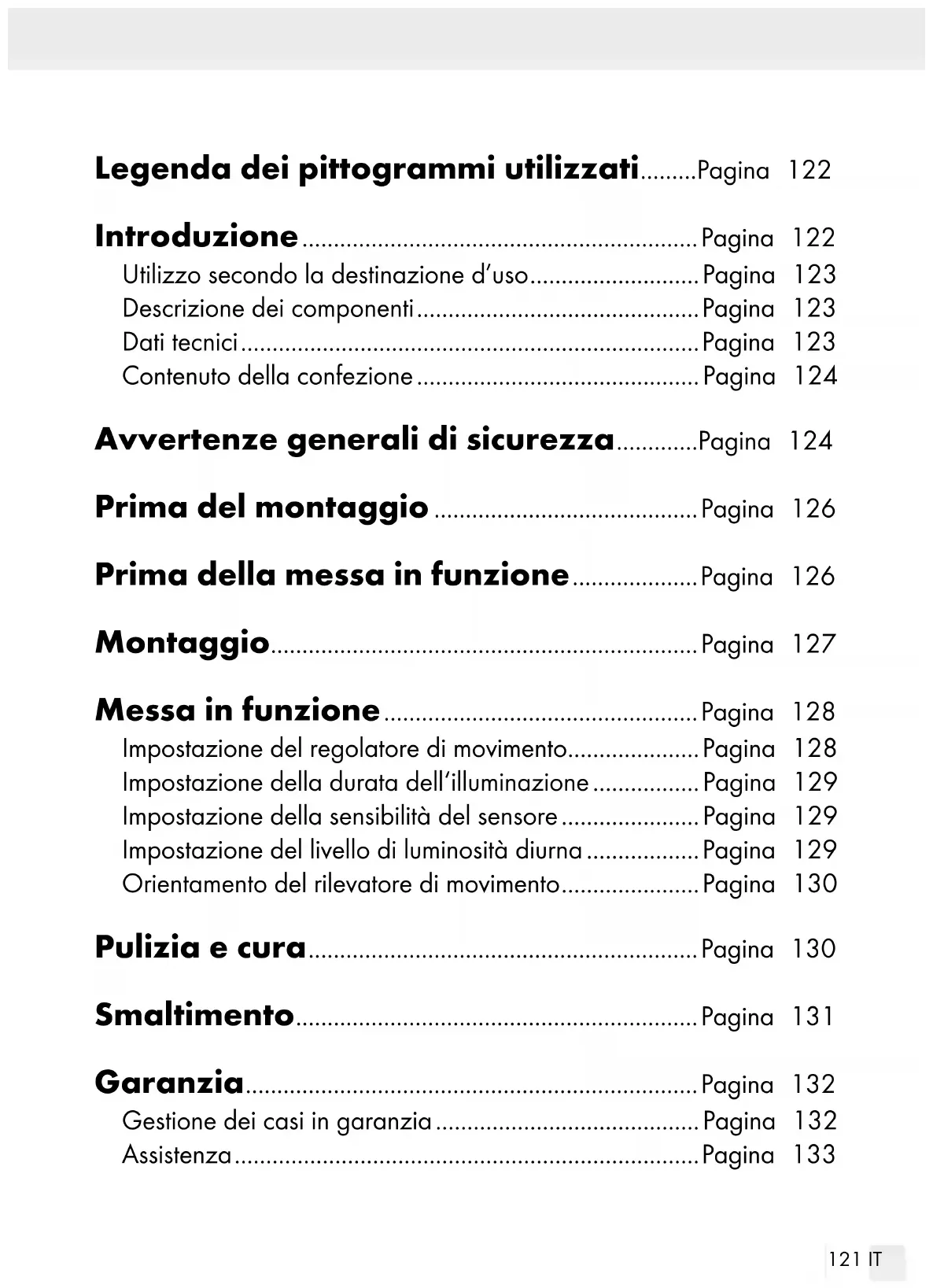

IT Istruzioni di montaggio, d'uso e di sicurezza Pagina 121
Legenda dei pittogrammi utilizzati......Pagina 122
Introduzione......Pagina 122
Utilizzo secondo la destinazione d'uso....Pagina 123
Descrizione dei componenti......Pagina 123
Dati tecnici....Pagina 123
Contenuto della confezione....Pagina 124
Avvertenze generali di sicurezza......Pagina 124
Prima del montaggio ...... Pagina 126
Prima della messa in funzione......Pagina 126
Montaggio......Pagina 127
Messa in funzione......Pagina 128
Impostazione del regolatore di movimento......Pagina 128
Impostazione della durata dell'illuminazione ...... Pagina 129
Impostazione della sensibilità del sensore....Pagina 129
Impostazione del livello di luminosità diurna ...... Pagina 129
Orientamento del rilevatore di movimento......Pagina 130
Pulizia e cura......Pagina 130
Garanzia....Pagina 132
Gestione dei casi in garanzia....Pagina 132
Assistenza....Pagina 133
| Legenda dei pittogrammi utilizzati | |
 | Tensione/corrente alternata |
 | Resistente agli spruzzi d'acqua |
 | Angolo di rilevamento del rilevatore di movimento: ca. 180° |
 | Distanza di rilevamento del rilevatore di movimento: ca. 12 m |
 | Fino all' 80 % di risparmio energetico inconfronto ad una normale lampadina di 130 watt |
 | Rilevatore di movimento orientabile |
 | Il marchio CE indica la conformità con le rilevanti direttive UE applicabili a questo prodotto. |
Faro LED da esterni 24 W
- Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di
sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.
Utilizzo secondo la destinazione d'uso
Il prodotto è destinato esclusivamente ad un'illuminazione automatica in ambienti esterni. Il prodotto è destinato esclusivamente all'utilizzo in ambito privato e non ad un impiego per scopi commerciali.
- Descrizione dei componenti
1 Fareto
2 Vite di bloccaggio
(staffa di montaggio)
3 Rosetta elastica
4 Rondella
5 Vite di fissaggio
6 Tassello
7 Staffa di montaggio
8 Rilevatore di movimento
9 Coperchio in plastica
10 Anello di guarnizione
11 Passacavo a vite
12 Coprimorsetti
13 Morsetto di contatto
14 Manopola di regolazione LUX (sensibilità luminosa)
15 Manopola di regolazione SENS (sensibilità)
16 Manopola di regolazione TIME (durata di accensione)
Datitecnici
Tensione di esercizio: 230 V\~ 50 Hz, 24 W
LED: 28 LED (i LED non sono sostituibili.)
Interruttore crepuscolare: regolabile da 10 lx-20.000 lx
Durata di illuminazione: regolabile di ca.10 s-7min
Classe di protezione: I
Tipo di protezione: IP44 (anti-spruzzi d'acqua)
Dimensioni (H x B x L): ca. 19,2 x 16 x 9 cm
Superficie di proiezione: max. 307 cm²
Altezza montaggio: ca. 2,5 m
Peso: ca. 440 g
Omologato GS.
Questo prodotto include una fonte luminosa con classe di efficienza energetica "F".
- Contenuto della confezione
1 Faretto esterno a LED con rilevatore di movimento
2 Tassello (∅ 6 mm)
2 Viti
1 Coprimorsetti
1 Passacavo a vite
1 Istruzioni per l'uso e il montaggio
Avvertenzegenerali di sicurezza
Prima dell'uso leggere attentamente tutte le istruzioni e le avvertenze di sicurezza allegate al prodotto! In caso di cessione del prodotto a terzi, consegnare anche l'intera documentazione del prodotto!
PERICOLO DI MORTE E INCIDENTI PER BAM-
BINI E INFANTI! Non lasciare mai i bambini incustoditi in prossimità del materiale d'imballaggio. Sussiste il
rischio di soffocamento a causa di tale materiale. Spesso i bambini
sottovalutano i pericoli. Tenere i bambini sempre a dovuta distanza dal prodotto.
- Questo prodotto può essere usato da bambini a partire dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali limitate, oppure senza esperienza e conoscenza in merito, qualora sorvegliati o istruiti circa un uso sicuro del prodotto e che comprendano i pericoli ad esso connessi. I bambini non possono giocare con il prodotto. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.
Pericolo di morte per folgorazione
- Prima di ogni collegamento alla rete elettrica controllare il prodotto per verificare l'eventuale presenza di danni. Non utilizzare mai il prodotto qualora si rilevassero danneggiamenti.
- Prima del montaggio, assicurarsi che l'alimentazione presente coincida alla tensione d'esercizio necessitata dal prodotto (230 V\~ 50 Hz). In caso contrario non montare il prodotto.
ATTENZIONE! PERICOLO DI USTIONE! Prima di toccare il prodotto, assicurarsi che esso sia spento e che si sia raffreddato da almeno 15 minuti. Il prodotto si surriscalda facilmente.
PERICOLO DI INCENDIO! Montare il prodotto ad una distanza di almeno 0,5 m da materiali esposti all'irraggiamento. Un eccessivo surriscaldamento può proincendio.
ATTENZIONE! PERICOLO DI LESIONI! Un vetro della lampada danneggiato deve essere sostituito prima di continuare a utilizzare il prodotto.
■ Previsto per l'installazione in una posizione non a portata di mano.
- Questo articolo non contiene componenti la cui manutenzione può essere eseguita dall'utente. I LED e il ballast per LED integrato non possono essere sostituiti dall'utente.
Nel caso in cui i LED giungano al termine del proprio funziona- mento, il prodotto deve essere riparato da parte di un elettricista qualificato, altrimenti il prodotto deve essere smaltito.
Utilizzare il faretto a LED solamente con il ballast per LED integrato.
- Prima del montaggio
Importante: il collegamento elettrico deve essere effettuato da un elettricista competente o da una persona esperta in materia. Quest'ultimo deve conoscere le caratteristiche del prodotto e le modalità di collegamento.
- Prima dell'installazione, assicurarsi che non ci sia tensione nel cavo di rete a cui si collega il prodotto. Rimuovere perciò il fusibile oppure spegnere l'interruttore magnetotermico situato nel quadro dei fusibili (posizione 0).
- Verificare l'assenza di tensione con un rilevatore di tensione.
Il materiale di montaggio fornito è idoneo al fissaggio sulle comuni pareti di tipo solido. Informarsi in merito al tipo di materiale adeguato per il montaggio sulla superficie desiderata. Se necessario, informarsi presso un tecnico specializzato.
- Prima della messa in funzione
Nota: rimuovere dal prodotto l'intero materiale di imballaggio.
□ Rimuovere il coperchio in plastica 9 dal prodotto (fig. B).
- Montaggio
Durante la perforazione della parete, assicurarsi di non entrare in contatto con cavi elettrici, condutture idriche o del gas. Consultare le istruzioni per l'uso del trapano e osservare tutte le avvertenze in materia di sicurezza. Altrimenti sussisterebbe un pericolo di morte o di lesioni tramite folgorazione.
Nella scelta del luogo di montaggio della cella fotovoltaica, tenere in considerazione i seguenti punti:
□ Assicurarsi che il faretto 1 illumini la zona desiderata. Il faretto 1 può essere mosso in verticale.
Assicurarsi che il rilevatore di movimento 8 copra la zona desiderata. Il rilevatore di movimento 8 ha un campo di rilevamento di max. 12 m e un angolo di rilevamento di ca. 180 ° (a seconda dell'altezza di montaggio - l'altezza ideale sarebbe di 2,50 m) (fig. E).
☐ Fare attenzione che, di notte, il rilevatore di movimento 8 non venga illuminato dai lampioni stradali. Ciò potrebbe compromettere il corretto funzionamento.
Procedere al montaggio come descritto di seguito:
□ Allentare le viti di bloccaggio 2 con l'ausilio di un cacciavite a croce al fine di rimuovere la staffa di montaggio 7 dal faretto 1.
Tenere la staffa di montaggio 7 in posizione orizzontale (se necessario, controllarla usando una livella) contro il muro e segnare sulla parete i fori per il fissaggio.
□ Eseguire ora i fori per il fissaggio (∅ 6 mm) con il trapano e inserire i tasselli 6 nei fori di fissaggio (fig. A).
☐ Fissare sulla parete la staffa di montaggio 7 con l'ausilio delle viti di fissaggio 5 in dotazione e verificarne la tenuta.
Inserire il cavo di collegamento (non in dotazione) del tipo H05RN-F 3G 1,0 mm² attraverso il passacavo a vite 11 e il
coprimorsetti 12 nel morsetto di contatto 13. La lunghezza adatta ai fili di collegamento è indicata nella figura C.
□ Aprire il morsetto di contatto 13 allentando le viti con l'ausilio di un cacciavite a croce. Collegare il cavo di collegamento al morsetto di contatto 13. Fare attenzione ai contrassegni presenti sul morsetto di contatto 13 (L per il cavo in tensione, N per il conduttore neutro e ⊥ o G per il cavo di protezione) (Fig. C). La lunghezza complessiva del cavo di collegamento non dovrebbe superare i 2,5 metri.
Richiudere il morsetto di contatto 13 serrando le viti. Assicurarsi che l'anello di guarnizione 10 sia correttamente in sede (fig. B). Chiudere poi il coprimorsetti 12 e il passacavo a vite 11 per fissare il cavo di collegamento.
□ Utilizzare un cacciavite a croce per fissare il faretto 1 con le viti di bloccaggio 2 precedentemente rimosse, le rondelle elastiche 3 e le rondelle 4 sulla staffa di montaggio 7 (Fig. A).
Orientare il faretto 1 nella direzione desiderata. Il rilevatore di movimento 8 può essere ruotato in orizzontale e in verticale.
Reinserire il fusibile oppure attivare nuovamente l'interruttore di sicurezza nella scatola dei fusibili. Il prodotto è ora pronto per l'uso.
- Messa in funzione
Impostazione del regolatore di movimento
In base alle impostazioni predefinite del rilevatore di movimento 8, il faretto 1 si accende per un determinato periodo, non appena il rilevatore 8 registra un movimento. Le impostazioni predefinite interessano i tre regolatori nella parte inferiore del rilevatore di movimento 8 (fig. D).
- Impostazione della durata dell'illuminazione
☐ Ruotare la manopola di regolazione TIME 16 in senso antiorario per aumentare la durata dell'illuminazione. È possibile impostare la durata dell'illuminazione in un arco di tempo compreso tra ca 10 secondi e 7 minuti.
- Impostazionedella sensibilità del sensore
☐ Ruotare la manopola di regolazione SENS 15 in senso antiorario per aumentare la sensibilità del sensore.
Nota: il rilevatore di movimento rileva la radiazione termica. A temperature esterne basse, esso reagisce in maniera più sensibile al calore emanato dai corpi rispetto alle temperature elevate. Fare attenzione, eventualmente, ad adattare la sensibilità del sen- sore alle stagioni.
- Impostazione del livello di luminosità diurna
☐ Ruotare la manopola di regolazione LUX 14 in senso antiorario per aumentare il livello d'illuminazione diurna: nella posizione (il rilevatore di movimento reagisce soltanto di notte (a ca. 10 lx). Nella posizione *, il rilevatore di movimento reagisce anche in caso di luminosità diurna, sempre che non vengano superati ca. 20.000 lx.
- Orientamento del rilevatore di movimento
Nota: eseguire quest'impostazione al crepuscolo.
□ Ruotare la manopola di regolazione rotativa LUX 14 nella posizione ✪.
Orientare il rilevatore di movimento 8 verso la mezzeria del campo di rilevamento desiderato.
□ Muoversi nel campo di rilevamento si raggiunge la reazione del rilevatore di movimento 8 desiderata. Modificare la posizione del regolatore rotativo SENS 15 o l'orientamento del sensore di movimento 8.
Nota: prestare attenzione al fatto che il sensore di movimento 8 registra prevalentemente movimenti 8 diagonali rispetto al rilevatore medesimo. Se si compie un movimento 8 dritto in direzione del rilevatore, questo non riesce a rilevare tale movimento.
□ Quando il rilevatore di movimento 8 è stato orientato in modo soddisfacente, ruotare infine la manopola di regolazione LUX 14 collocandola nella posizione desiderata. È possibile definire la posizione adatta della manopola di regolazione LUX 14 in cui dovrebbe reagire il faretto 1 durante il crepuscolo mattutino o serale.
Girare la manopola di regolazione LUX 14 lentamente in senso antiorario fino a quando il segnalatore di movimento 8 non reagisce ai movimenti all'interno dell'area di rilevazione.
- Pulizia e cura
■ Prima di eseguire la pulizia nella scatola dei fusibili, rimuovere il fusibile oppure disattivare l'interruttore di sicurezza.
Non immergere mai il prodotto in acqua o in altri liquidi. In caso contrario il prodotto potrebbe subire danni.
□ Pulire il prodotto con un panno leggermente inumidito e privo di peli, insieme a un detergente delicato.
Dopo la pulizia e prima della rimessa in funzione reinserire il fusibile oppure attivare nuovamente l'interruttore di sicurezza nella scatola dei fusibili.
- Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.
Il prodotto e il materiale da imballaggio sono riciclabili. Smaltire separatamente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.
Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.
●Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 380541_2110) come prova d'acquisto.
Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.
Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.
Assistenza
IT Assistenzaltalia
Tel.: 800790789
E-Mail: owim@lidl.it
CE IP44
