HG09317A - LED Schijnwerper Livarno Lux - Gratis gebruiksaanwijzing en handleiding

Producttype	LED buitenprojector met bewegingsmelder
Merk	Livarno Lux
Model	HG09317A
Vermogen	24 W
Bedrijfsspanning	230 V ~ 50 Hz
LED-type	28 geïntegreerde LED's (niet vervangbaar)
Energie-efficiëntieklasse	F
Detectiehoek	ca. 180°
Detectiebereik	ca. 12 m
Instelling van de verlichtingsduur	van 10 s tot 7 min
Instelling van de helderheidsdrempel	van 10 lx tot 20 000 lx
Beschermingsklasse	I
Beschermingstype	IP44 (beschermd tegen spatwater)
Afmetingen (H x B x D)	ca. 19,2 x 16 x 9 cm
Gewicht	ca. 440 g
Aanbevolen montagehoogte	ca. 2,5 m
Max. projectieoppervlak	307 cm²
Inbegrepen bevestigingsmateriaal	Pluggen ∅ 6 mm en schroeven
Type aansluitkabel	H05RN-F 3G 1,0 mm² (niet meegeleverd)
Garantie	3 jaar

Veelgestelde vragen - HG09317A Livarno Lux

Hoe installeer ik de LED-projector Livarno Lux HG09317A?

De montage moet worden uitgevoerd door een gekwalificeerde elektricien. Bevestig de montagebeugel aan de muur met de meegeleverde pluggen en schroeven, sluit vervolgens de voedingskabel aan op de klem volgens de markeringen L, N en ⊥. Zorg ervoor dat u een kabel van het type H05RN-F 3G 1,0 mm² gebruikt met een maximale lengte van 2,5 m.

Hoe stel ik de bewegingsmelder in?

Gebruik de drie draaischakelaars onder de melder: TIME voor de verlichtingsduur (10 s tot 7 min), SENS voor de gevoeligheid (draai linksom om te verhogen), en LUX voor de helderheidsdrempel (stand zon = reageert overdag, stand maan = alleen 's nachts).

Wat is het bereik en de detectiehoek?

De melder heeft een detectiehoek van ca. 180° en een maximaal bereik van ca. 12 m bij een ideale montagehoogte van 2,5 m.

Wat te doen als de projector niet aangaat?

Controleer eerst de elektrische voeding (zekering of stroomonderbreker). Zorg ervoor dat de LUX-instelling niet op zon staat overdag. Controleer of de melder niet wordt geblokkeerd en of de gevoeligheid SENS voldoende is. Neem bij aanhoudende problemen contact op met de klantenservice.

Kan ik de LED's zelf vervangen?

Nee, de LED's en de ingebouwde ballast zijn niet door de gebruiker vervangbaar. Aan het einde van de levensduur moet u een gekwalificeerde elektricien inschakelen of de hele projector vervangen.

Hoe reinig ik de projector?

Schakel vóór het reinigen de stroom uit (zekering of stroomonderbreker). Gebruik een pluisvrije doek, licht vochtig met een mild schoonmaakmiddel. Dompel het apparaat nooit onder in water.

Wat is de IP-beschermingsklasse?

De projector is gecertificeerd IP44, beschermd tegen spatwater, waardoor hij geschikt is voor gebruik buitenshuis.

De projector gaat overdag aan, hoe verhelp ik dit?

Draai de draaischakelaar LUX met de klok mee naar de maanstand (ca. 10 lx) zodat de melder alleen 's nachts reageert. Als het probleem aanhoudt, verlaag dan de gevoeligheid SENS.

Wat is de garantieduur?

Dit product heeft een garantie van 3 jaar vanaf de aankoopdatum. Bewaar de kassabon als aankoopbewijs. De garantie dekt materiaal- en fabricagefouten, maar geen normale slijtage.

Hoe neem ik contact op met de klantenservice?

In Frankrijk belt u 0800 904 879 of stuurt u een e-mail naar [e-mail]. Voor België belt u 0800 71 011 (of 800 23970 in Luxemburg) of schrijft u naar [e-mail].

GEBRUIKSAANWIJZING HG09317A Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

CZ

VENKOVNÍ LED REFLEKTOR 24 W

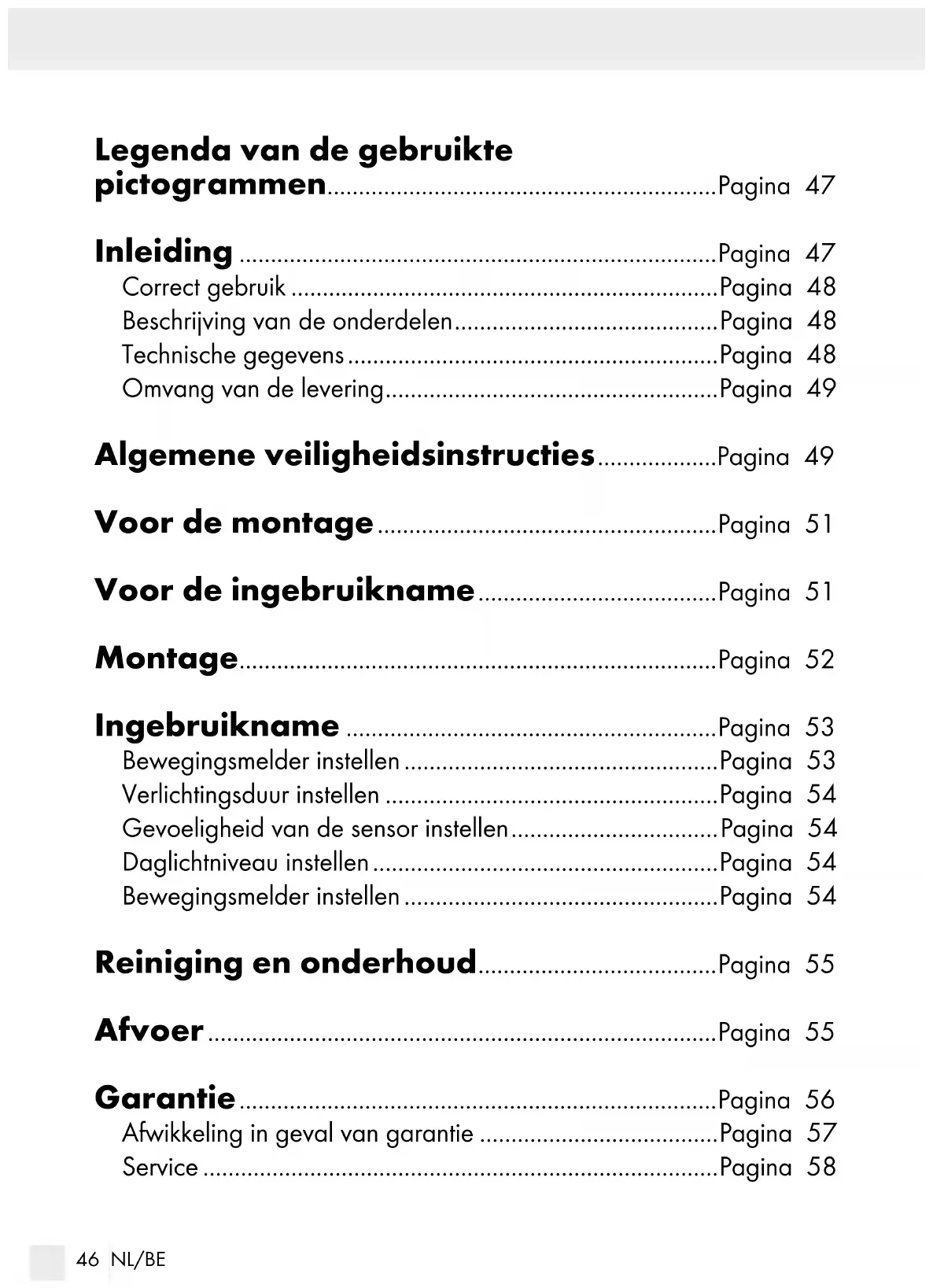

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 46

Legenda van de gebruikte pictogrammen......Pagina 47

Inleiding ......Pagina 47

Correct gebruik ......Pagina 48

Beschrijving van de onderdelen......Pagina 48

Technische gegevens....Pagina 48

Omvang van de levering......Pagina 49

Algemene veiligheidsinstructies......Pagina 49

Voor de montage......Pagina 51

Voor de ingebruikname......Pagina 51

Montage....Pagina 52

Ingebruikname ......Pagina 53

Bewegingsmelder instellen....Pagina 53

Verlichtingsduur instellen ......Pagina 54

Gevoeligheid van de sensor instellen....Pagina 54

Daglichtniveau instellen....Pagina 54

Bewegingsmelder instellen....Pagina 54

Reiniging en onderhoud......Pagina 55

Afvoer......Pagina 55

Garantie......Pagina 56

Afwikkeling in geval van garantie ......Pagina 57

Service ......Pagina 58

Legenda van de gebruikte pictogrammen
	Wisselstroom/-spanning
	Spatwaterdicht
	Detectiehoek bewegingsmelder: ca. 180 °
	Detectie-afstand bewegingsmelder: ca. 12 m
	Tot 80 % energiebesparing vergeleken met een normale gloeilamp van 130 Watt
	Draaibare bewegingsmelder
	De CE-markering duidt op conformiteit met relevante EU-richtlijnen die van toepassing zijn op dit product.

LED-buitenschijnwerper 24W

- Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften

vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Het product is uitsluitend bestemd voor automatische verlichting buitenshuis. Het product is uitsluitend bedoeld voor privégebruik en niet voor commercieel gebruik.

Beschrijving van de onderdelen

1 Spot
2 Borgschroef(montagebeugel)
3 Veerring
4 Sluitring
5 Bevestigingsschroef
6 Plug
7 Montagebeugel
8 Bewegingsmelder
9 Kunststof dop
10 Afdichtring

11 Kabelwartel
12 Klemafdekking
13 Aansluitklem
14 DraaiknopLUX (lichtgevoeligheid)
15 DraaiknopSENS (gevoeligheid)
16 DraaiknopTIME (inschakelduur)

Technischegegevens

Voedingsspanning:230V\~ 50Hz, 24W

Leds: 28 x led (de leds kunnen niet worden

vervangen.)

Schemerschakelaar:instelbaarvan

10|x-20.000|x

Verlichtingsduur: instelbaar van ca.10 s–7 min Beschermingsklasse: 1 Isolatieklasse:IP44(spatwaterdicht) Afmetingen (H x B x D): ca. 19,2 x 16 x 9 cm Projectieoppervlak:max.307cm² Montagehoogte: ca. 2,5 m Gewicht: ca. 440 g GS-gecertificeerd.

Dit product bevat een lichtbron met energie-efficiëntieklasse "F".

- Omvang van de levering

1 LED-buitenlamp met bewegingsmelder
2 plug (∅ 6 mm)
2 schroeven
1 klemafdekking
1 kabelwartel
1 montage- en gebruiks aanwijzing

Algemene veiligheidsinstructies

Maak u voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd! Geef alle documenten mee wanneer u het product aan derden geeft!

LEVENSGEVAAR EN GEVAAR VOOR ONGE- VALLEN VOOR KLEINE KINDEREN EN JON

GEREN! Laat kinderen nooit zonder toezicht bij het

verpakkingsmateriaal. Er bestaat gevaar voor verstikking door

verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

- Dit product kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Levensgevaar door elektrische schokken

• Controleer het product altijd op eventuele beschadigingen voordat u het op het stroomnet aansluit. Gebruik het product nooit wanneer u enigerlei beschadigingen constateert.
• Controleer voor de montage of de ter beschikking staande netspanning overeenkomt met de benodigde bedrijfsspanning van het product (230 V\~ 50 Hz). Monteer het product niet als dit niet het geval is.

⚠️ VOORZICHTIG! GEVAAR VOOR BRANDWONDEN!

Zorg ervoor dat het product is uitgeschakeld en minstens 15 minu- ten is afgekoeld voordat u het aanraakt. Het product kan een grote hitte ontwikkelen.

BRANDGEVAAR! Monteer het product op minimaal 0,5 m afstand van te verlichten materialen. Een overmatige warmteontwikkeling kan tot brand leiden.

VOORZICHTIG! KANS OP LETSEL! Een beschadigd lampenglas moet vóór verder gebruik van het product worden vervangen.

Alleen bestemd voor installatie buiten handbereik.

• Dit artikel bevat geen onderdelen die door de verbruiker kunnen worden onderhouden. De leds en het geïntegreerde led-voorschakelapparaat kunnen niet door de gebruiker worden vervangen.
  Mochten de led's aan het einde van hun levensduur uitvallen, dan moeten deze door een gekwalificeerde elektricien worden gere-pareerd, anders moet het product worden afgevoerd.
  De led-schijnwerper mag alleen met de geïntegreerde led-ballast worden gebruikt.

- Voor de montage

Belangrijk: de elektrische aansluiting moet door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon worden uitgevoerd. Deze moet op de hoogte zijn van de eigenschappen van het product en van de aansluit-voorschriften.

• Controleer voor de installatie of op de leiding waarop het product wordt aangesloten geen spanning staat. Verwijder hiervoor de zekering of schakel de betreffende installatie-automaat in de groepenkast uit (0-stand).
  ■ Controleer hiervoor de spanningsvrijheid met een spanningstester.
• Het meegeleverde montagemateriaal is geschikt voor normaal stevig muurwerk. Informeer u ook over welk montagemateriaal voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hierover bij een specialist.

- Voor de ingebruikname

Opmerking: verwijder al het verpakkingsmateriaal van het product.

□ Verwijder de kunststof dop 9 van het product (afb. B).

- Montage

Zorg ervoor dat u niet op stroom-, gas- of waterleidingen stoot als u in de wand boort. Raadpleeg de gebruiksaanwijzing van uw boormachine en neem alle veiligheidsinstructies in acht. Anders bestaat er kans op (dodelijke) verwondingen als gevolg van een elektrische schok.

Let bij het bepalen van de montageplek op de volgende zaken:

Controleer of de spot 1 het gewenste gebied verlicht. U kunt de spot 1 verticaal bewegen.
Zorg ervoor dat de bewegingsmelder 8 het gewenste gebied verlicht. De bewegingsmelder 8 heeft een bereik van max. 12 m bij een registratiehoek van ca. 180° (afhankelijk van de montage-hoogte - ideaal is een hoogte van 2,50 m) (afb. E).
☐ Let erop dat de bewegingsmelder 8, s nachts niet wordt verlicht door straatverlichting. Dit kan de werking beïnvloeden.

Ga voor de montage te werk, zoals hierna beschreven:

Maak de vergrendelingsschroeven 2 los met behulp van een kruiskopschroevendraaier, om de montagebeugel 7 te verwijderen van het spotje 1.
Houd de montagebeugel 7 horizontaal (eventueel met een waterpas controleren) tegen de muur en markeer de bevestigingsgaten.
☐ Boor vervolgens de bevestigingsgaten (∅ 6 mm) en steek de pluggen 6 in de bevestigingsgaten (afb. A).
□ Bevestig de montagebeugel 7 met behulp van de meegeleverde bevestigingsschroeven 5 aan de muur en controleer of alles goed vastzit.
Steek de stroomkabel (niet meegeleverd) van het type H05RN-F 3G 1,0 mm² door de kabelwartel 11 en de klemafdekking 12 tot aan de aansluitklem 13. De geschikte lengte voor de stroomdraden is op afbeelding C aangegeven.

Open de aansluitklem 13 door de schroeven met behulp van een kruiskopschroevendraaier los te draaien. Sluit de stroomkabel aan op de aansluitklem 13. Let hierbij op de markeringen op de aansluitklem 13 (L voor de onder spanning staande draad, N voor de nulgeleider en ⏻ of G voor de randaarde) (afb. C). De totale lengte van de stroomkabel mag niet meer zijn dan 2,5 m.
☐ Sluit de aansluitklem 13 weer door de schroeven vast te draaien. Controleer of de dichtring 10 goed zit (afb. B). Sluit vervolgens de klemafdekking 12 en de kabelwartel 11 om de stroomkabel vast te zetten.
- Gebruik een kruiskopschroevendraaier om het spotje 1 met de eerder verwijderde vergrendelingsschroeven 2 veerringen 3 en sluitringen 4 op de montagebeugel 7 te bevestigen (afb. A).
Stel de spot 1 af in de gewenste richting. De bewegingsmelder 8 kan horizontaal en verticaal worden gedraaid.

Plaats de zekering weer terug of schakel de installatie-automaat weer in. Uw product is nu gereed voor gebruik.

- Ingebruikname

●Bewegingsmelderinstellen

Afhankelijk van de vooraf ingestelde waarden van de bewegingsmelder 8 gaat de spot 1 gedurende een bepaalde tijd aan zodra de bewegingsmelder 8 een beweging registreert. Deze vooraf ingestelde waarden worden door de drie regelaars aan de onder-kant van de bewegingsmelder 8 ingesteld (afb. D).

Verlichtingsduurinstellen

Draai de draaiknop TIME 16 tegen de klok in om de verlichtingsduur te verhogen. De verlichtingsduur kan in een tijdvenster van ca. 10 seconden tot 7 minuten worden ingesteld.

- Gevoeligheid van de sensor instellen

Draai de draaiknop SENS 15 tegen de klok in om de gevoeligheid van de sensor te verhogen.

Opmerking: de bewegingsmelder detecteert warmtestraling. Hij reageert bij lage omgevingstemperaturen gevoeliger op lichaamswarmte dan bij warme omgevingstemperaturen. Let erop dat de gevoeligheid van de sensor tijdens de verschillende seizoenen opnieuw ingesteld moet worden.

Draai de draaiknop LUX 14 tegen de klok in om het daglichtniveau te verhogen: in de positie (reageert de bewegingsmelder alleen, s nachts (bij ca. 10 lx). In de positie ✦ reageert de bewegingsmelder ook bij daglichtniveau, zolang ca. 20.000 lx niet wordt overschreden.

●Bewegingsmelderinstellen

Opmerking: u dient deze instelling tijdens de schemering uit te voeren.

□ Draai de draairegelaar LUX 14 op de stand
Richt de bewegingsmelder 8 in de centrale richting van het gewenste gebied.

□ Beweeg in het gebied tot u met de prestaties van de bewegingsmelder 8 tevreden bent. Verander daarvoor de stand van de draairegelaar SENS 15 of de richting van de bewegingsmelder 8
Opmerking: houd er rekening mee, dat de bewegingsmelder 8 hoofdzakelijk bewegingen dwars op de bewegingsmelder 8 registreert. Als u recht naar de bewegingsmelder 8 toe loopt, kan hij deze beweging niet registreren.

Als u de bewegingsmelder 8 naar tevredenheid hebt ingesteld, draait u vervolgens de draaiknop LUX 14 in de gewenste positie. U kunt het moment waarop de spot 1 moet reageren gedurende de ochtend- of avondschemering bepalen met de positie van de draaiknop LUX 14.

Draai de draaiknop LUX 14 langzaam tegen de klok in, tot de bewegingsmelder 8 op bewegingen binnen het detectiebereik reageert.

- Reiniging en onderhoud

■ Verwijder voor de reiniging de zekering of schakel de hoofdzekering in de zekeringkast uit.
Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
□ Reinig het product met een pluisvrije, licht vochtige doek en een mild reinigingsmiddel.
Plaats na de reiniging en voor het opnieuw in bedrijf nemen de zekering weer terug of schakel de installatie-automaat weer in.

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen/20–22: papier en vezelplaten/80–98: composietmaterialen.

Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehandeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

U ontvangt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons – naar onze keuze – gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 380541_2110) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL ServiceNederland

Tel.:[phone]
