HG09317A - LED reflektor Livarno Lux - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma HG09317A Livarno Lux ve formátu PDF.
| Typ produktu | Venkovní LED reflektor s pohybovým senzorem |
| Značka | Livarno Lux |
| Model | HG09317A |
| Výkon | 24 W |
| Provozní napětí | 230 V ~ 50 Hz |
| Typ LED | 28 integrovaných LED (nevyměnitelné) |
| Třída energetické účinnosti | F |
| Detekční úhel | cca. 180° |
| Dosah detektoru | cca. 12 m |
| Nastavení doby svícení | od 10 s do 7 min |
| Nastavení prahu osvětlení | od 10 lx do 20 000 lx |
| Třída ochrany | I |
| Typ ochrany | IP44 (chráněno proti stříkající vodě) |
| Rozměry (V x Š x H) | cca. 19,2 x 16 x 9 cm |
| Hmotnost | cca. 440 g |
| Doporučená výška montáže | cca. 2,5 m |
| Max. projekční plocha | 307 cm² |
| Součástí balení je upevňovací materiál | Hmoždinky ∅ 6 mm a vruty |
| Typ připojovacího kabelu | H05RN-F 3G 1,0 mm² (není součástí dodávky) |
| Záruka | 3 roky |
Často kladené otázky - HG09317A Livarno Lux
Dotazy uživatelů ohledně HG09317A Livarno Lux
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš LED reflektor ve formátu PDF zdarma! Najděte svůj návod HG09317A - Livarno Lux a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HG09317A značky Livarno Lux.
NÁVOD K OBSLUZE HG09317A Livarno Lux
Pokyny k montáži, obsluze a bezpečnostní pokyny
ES
FOCO LED 24 W
CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 72
SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 84

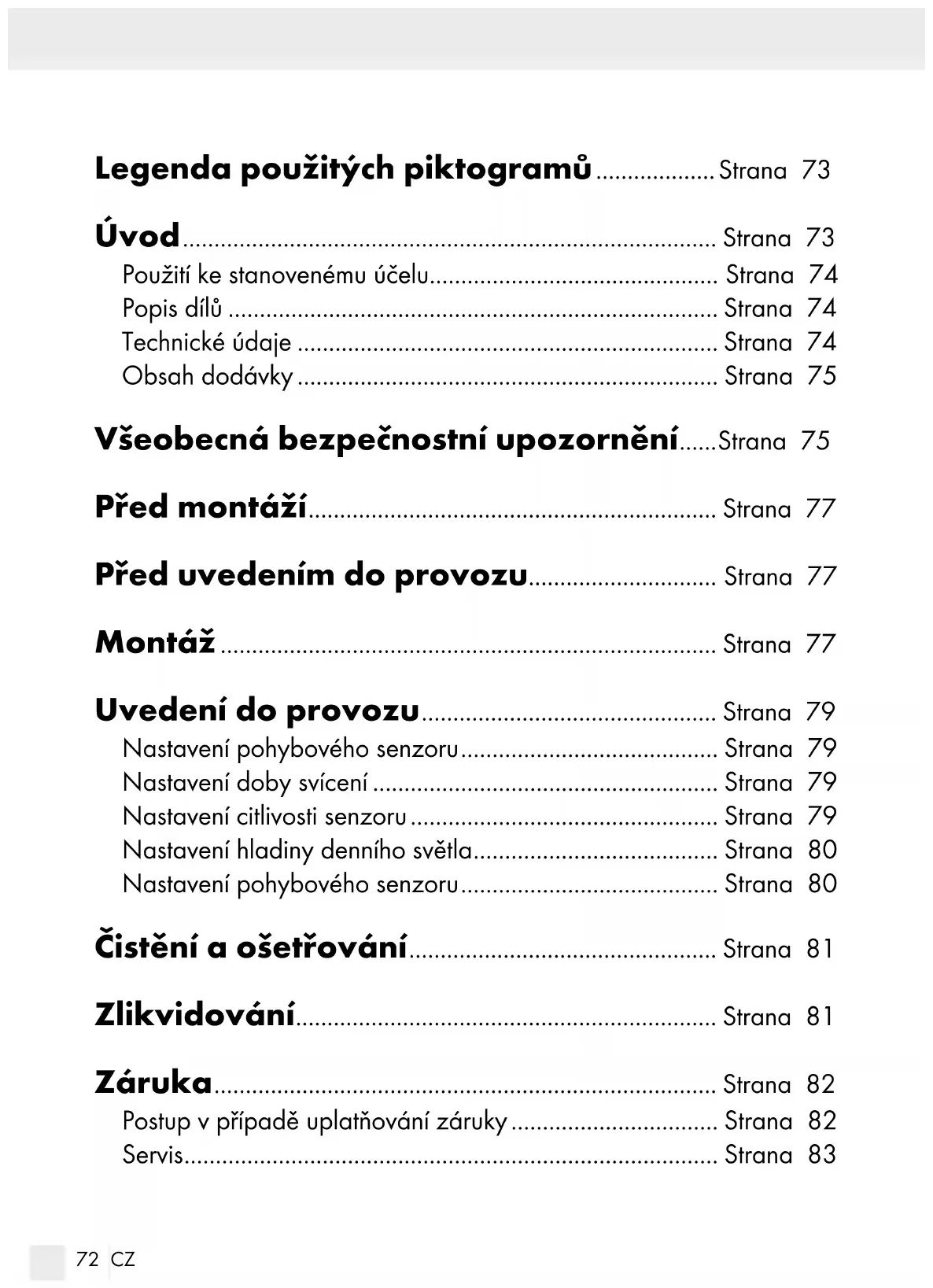

Legenda použitých piktogramů ...... Strana 73
Úvod.... Strana 73
Použití ke stanovenému účelu.... Strana 74
Popis dílů ...... Strana 74
Technické údaje ...... Strana 74
Obsah dodávky ...... Strana 75
Všeobecná bezpečnostní upozornění.....Strana 75
Před montáží...... Strana 77
Před uvedením do provozu...... Strana 77
Montáž ...... Strana 77
Uvedení do provozu.... Strana 79
Nastavení pohybového senzoru.... Strana 79
Nastavení doby svícení ...... Strana 79
Nastavení citlivosti senzoru.... Strana 79
Nastavení hladiny denního světla.... Strana 80
Nastavení pohybového senzoru.... Strana 80
Čistění a ošetřování...... Strana 81
Zlikvidování...... Strana 81
Záruka.... Strana 82
Postup v případě uplatňování záruky ...... Strana 82
Servis.... Strana 83
| Legenda použitých piktogramů | |
 | Střídavý proud/střídavé napětí |
 | Chráněný před stříkající vodou |
 | Úhel dosahu pohybového senzoru: cca 180 ° |
 | Dosah pohybového senzoru: cca 12 m |
 | Úspora energie až 80 % ve srovnání s běžnou žárovou 130 W |
 | Otočný pohybový senzor |
 | Značka CE vyjadřuje soulad s příslušnými směrnicemi EU, které se vztahují na tento výrobek. |
Venkovní LED reflektor 24 W
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsa ným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Výrobek je určen k automatickému osvětlení výhradně venkovních prostor. Tento výrobek je určen pouze k soukromému použití, není vhodný pro výdělečnou činnost.
- Popis dílů
1 Bodové světlo
2 Aretační šroub (montážní třmen)
3 Pružná podložka
4 Podložka
5 Upevňovací šroub
6 Hmoždinky
7 Montážní držák
8 Pohybový senzor
9 Umělohmotná krytka
10 Těsnění
11 Šroubení kabelu
12 Upínací kryt
13 Připojovací svorka
14 Otočný regulátor LUX (citlivost na světlo)
15 Otočný regulátor SENS (citlivost)
16 Otočný regulátor TIME (doba zapnutí)
- Technickéúdaje
Provoznínapětí:230V\~ 50 Hz, 24 W
LED: 28 x LED (LED nelze vyměnit.)
Soumrakový spínač: nastavitelný v rozmezí od 10 lx do 20.000 lx
Doba svícení: nastavitelná od ca 10 s do 7 min
Ochranná třída: I
Druh ochrany: IP44 (chráněno před stříkající vodou)
Rozměry (V x Š x H): cca 19,2 x 16 x 9 cm
Projekční plocha: maximálně 307 cm²
Montážní výška: cca 2,5 m
Váha:
cca 440 g
Certifikace GS.
Tento výrobek obsahuje osvětlovací prostředek třídy energetické účinnosti „F“.
Obsah dodávky
1 LED venkovní reflektor s pohybovým senzorem
2 hmoždinky (∅ 6 mm)
2 šrouby
1 upínací kryt
1 šroubení kabelu
1 návod k montáži a obsluze
Všeobecnábezpečnostní upozornění
Před prvním použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními upozorněními! Při předávání výrobku třetí osobě předávejte současně i všechny jeho podklady!
NEBEZPEČÍ OHROŽENÍ ŽIVOTA A PORANĚNÍ
PRO MALÉ I VELKÉ DĚTI! Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí jim nebezpečí udušení. Děti nebezpečí často podceňují. Výrobek vždy chraňte před dětmi.
Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem
nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.
Nebezpečí ohrožení života zasažením elektrickým proudem
Před každým připojením na rozvod elektrického proudu zkontrolujte výrobek, zda není poškozený. Nepoužívejte výrobek, pokud jste zjistili, že je poškozený.
Před montáží se ujistěte, že se místní síťové napětí shoduje s provozním napětím výrobku (230 V\~ 50 Hz). Neinstalujte výrobek, jestliže se napětí neshodují.
⚠POZOR! NEBEZPEČÍ POPÁLENÍ! Zajistěte, aby byl výrobek vypnutý a nejméně 15 minut chladnul, než se ho znovu dotknete. Výrobek může vyvinout značně vysokou teplotu.
NEBEZPEČÍ POŽÁRU! Montujte výrobek nejméně 0,5 m od nasvícených materiálů. Nadměrné zahřívání může vést ke vzniku požáru.
POZOR! NEBEZPEČÍ ZRANĚNÍ! Poškozené sklo lampy je nutné před dalším použitím výrobku vyměnit.
■ Určené k instalaci na místo, na které se nedá dosáhnout.
Tento výrobek neobsahuje žádné součásti, na kterých by spotřebitel mohl provádět údržbu. LED a vestavěný předřadník LED nemohou uživatelé sami vyměnit.
Po výpadku nebo poškození LED musíte celý výrobek vyměnit. Po výpadku LED na konci jejich životnosti je může opravit kvalifikovaný elektrikář, jinak se musí celý výrobek odstranit do odpadu.
■ LED reflektor používejte jen s vestavěným LED předřadníkem.
- Před montáží
Důležité: Připojení k elektrické sítí musí provést kvalifikovaný elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena s vlastnostmi výrobku a s předpisy pro jeho připojení.
- Pred instalací zajistěte, aby byl přívod elektrického proudu k výrobku bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).
■ Zkontrolujte beznapěťový stav zkoušečkou.
Přiložený montážní materiál je vhodný pro běžné, pevné zdivo. Zkontrolujte, jestli je montážní materiál vhodný pro Vámi zvolený podklad. V případě potřeby se informujte u odborníka.
- Před uvedením do provozu
Upozornění: Odstraňte veškerý obalový materiál z výrobku.
☐ Odstraňte umělohmotnou krytku 9 z výrobku (obr. B).
- Montáž
Ujistěte se, že při vrtání nenarazíte na vodiče proudu, plynové či vodovodní potrubí. Použijte k tomu návod k obsluze Vaší vrtačky a říd’te bezpečnostními pokyny. Jinak hrozí usmrcení nebo nebezpečí zranění zásahem elektrického proudu.
Při výběru místa k montáži dbejte na následující:
□ Zajistěte, aby reflektor 1 osvětloval požadovaný prostor. Reflek-torem 1 můžete svisle pohybovat.
☐ Ujistěte se, že má pohybový senzor 8 dosah až do požadovaného prostoru. Pohybový senzor 8 má dosah maximálně 12 m při úhlu dosahu cca 180° (v závislosti na výšce montáže – ideální je výška 2,5 m) (obr. E).
Dbejte na to, aby pohybový senzor 8 v noci neosvětlovalo pouliční osvětlení. Může ovlivnit působení pohybového senzoru.
Při montáži postupujte podle následujícího popisu:
Povolte aretační šrouby 2 pomocí křížového šroubováku tak, abyste uvolnili montážní držák 7 od bodového svítidla 1
Přidržte montážní držák 7 ve vodorovné poloze (případně ověřte vodováhou) na stěně a označte si místa pro vrtání otvorů.
Vyvrtejte otvory (∅ 6 mm) a nastrčte do nich hmoždinky6 (obr. A).
□ Upevněte montážní držák 7 pomocí dodaných upevňovacích šroubů 5 ke stěně a ověřte pevnost montáže.
□ Ved'te spojovací kabel (není součástí výrobku) typu H05RN-F 3G 1,0 mm² šroubením kabelu 11 a upínacím krytem 12 k připojovací svorce 13. Vhodná délka připojovacích drátů je uvedena na obrázku C.
Otevřete připojovací svorku 13 tím, že povolíte šrouby pomocí křížového šroubováku. Připojte spojovací kabel k připojovací svorce 13. Přitom se orientujte podle označení na připojovací svorce 13 (L je vodič, který vede napětí, N je nulový vodič a ☐ nebo G je ochranný vodič) (obr. C). Celková délka spojovacího kabelu ne-smí být větší než 2,5 m.
Opět uzavřete připojovací svorku 13 utažením šroubů. Dejte pozor, aby bylo těsnění 10 správně nasazené (obr. B). Potom uzavřete upínací kryt 12 a šroubení kabelu 11 tak, abyste upevnili spojovací kabel.
Přišroubujte bodové svítidlo 1 křížovým šroubovákem a pomocí původně odšroubovaných aretačních šroubů 2, pružných podložek 3 a podložek 4 k montážnímu držáku 7 (obr. A).
Nastavte bodové svítidlo 1 do požadovaného směru. Pohybový senzor 8 umožňuje horizontální a vertikální natočení.
Nasad'te zase pojistku nebo zapněte jistič. Nyní je výrobek připraven k použití.
- Uvedení do provozu
Nastavení pohybového senzoru
Jestliže pohybový senzor 8, v závislosti na jeho nastavení, zaznamená pohyb, pak se bodové světlo 1 na určitou dobu rozsvítí. Nastavení se provádí třemi regulátory na spodní straně pohybového senzoru 8 (obr. D).
Nastavení doby svícení
☐ K prodloužení doby svícení přepněte otočný regulátor TIME 16 proti směru hodinových ručiček. Dobu svícení můžete nastavit v rozmezí od 10 sekund do 7 minut.
Nastavení citlivosti senzoru
Ke zvýšení citlivosti senzoru otáčejte otočný regulátor SENS proti směru hodinových ručiček.
Upozornění: Pohybový senžor zachycuje tepelné záření. Při nízkých venkovních teplotách reaguje citlivěji na tělesné teplo než při vyšších venkovních teplotách. Dbejte na to, aby jste citlivost senzoru případně v průběhu roku znovu seřídili.
Nastavení hladiny denního světla
☐ Otáčejte otočný regulátor LUX 14 proti směru hodinových ručiček ke zvýšení citlivosti na intenzitu denního světla: v poloze 📊 reaguje pohybový senzor jen v noci (při cca 10 lx). V poloze ✉ reaguje pohybový senzor i při denním světlu, dokud nebude překročena hladina cca 20.000 lx.
Nastavení pohybového senzoru
Poznámka: Toto nastavení by jste měli provádět za soumraku.
☐ Otočte regulátor LUX 14 do polohy
Nasměrujte pohybový senzor 8 do středu požadovaného prostoru dosahu.
Pohybujte se v prostoru dosahu, až jste spokojeni s reakcí pohybového senzoru 8. Změňte za tímto účelem polohu regulátoru SEN 15 nebo nasměrování pohybového senzoru 8.
Upozornění: Dbejte na to, že pohybový senzoreaguje převážně na příčné pohyby v prostoru dosahu. Jestliže se pohybujete směrem k senzoru 8, nemůže pohyb zaznamenat.
☐ Jakmile jste provedli uspokojivé nastavení pohybového senzoru 8, přepněte následně otočný regulátor LUX 14 do požadované polohy. Vhodnou polohu otočného regulátoru LUX 14 můžete stanovit během rozednívání nebo stmívání, v době, kdy má bodové světlo reagovat 1.
☐ Otáčejte otočným regulátorem LUX 14 pomalu proti směru hodinových ručiček, dokud pohybový hlásič 8 nezačne reagovat na pohyby ve snímaném prostoru.
- Čistění a ošetřování
- Pred čištěním vyšroubujte resp. odstraňte pojistku nebo vypněte jistič v pojistkové skříňce.
- Neponořujte výrobek v žádném případě do vody nebo do jiných tekutin. V opačném případě může dojít k jeho poškození.
Čistěte výrobek mírně navlhčenou tkaninou, která nepouští vlákna, a jemným čisticím prostředkem.
Po čištění nebo před novým uvedením do provozu našroubujte zase pojistku nebo zapněte jistič.
●Zlikvidování
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty/20–22: papír a lepenka/80–98: složené látky.
Výrobek a obalové materiály jsou recyklovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek ne- vyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se mů- žete informovat u příslušné správy města nebo obce.
• Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přisných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd’te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 380541_2110) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
CZ Servis Česká republika
Tel.: 800600632
E-Mail: owim@lidl.cz
CE IP44
