NÁVOD K OBSLUZE HG09583A Livarno Lux

Pokyny k montáži, obsluze a bezpečnostní pokyny

ES

FOCO LED 22 W

CZ Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 66

SK Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 77

Legenda použitých piktogramů ...... Strana 67

Úvod....Strana 67

Použití ke stanovenému účelu....Strana 68

Popis dílů ...... Strana 68

Technická data....Strana 68

Obsah dodávky....Strana 69

Všeobecná bezpečnostní upozornění......Strana 69

Před montáží......Strana 70

Montáž ...... Strana 71

Uvedení do provozu....Strana 72

Regulátor režimu....Strana 72

Regulátor citlivosti ...... Strana 73

Regulátor doby svícení ...... Strana 73

Čistění a ošetřování......Strana 74

Zjednodušené EU prohlášení o konformitě......Strana 74

Zlikvidování......Strana 74

Záruka....Strana 75

Postup v případě uplatňování záruky ...... Strana 75

Servis....Strana 76

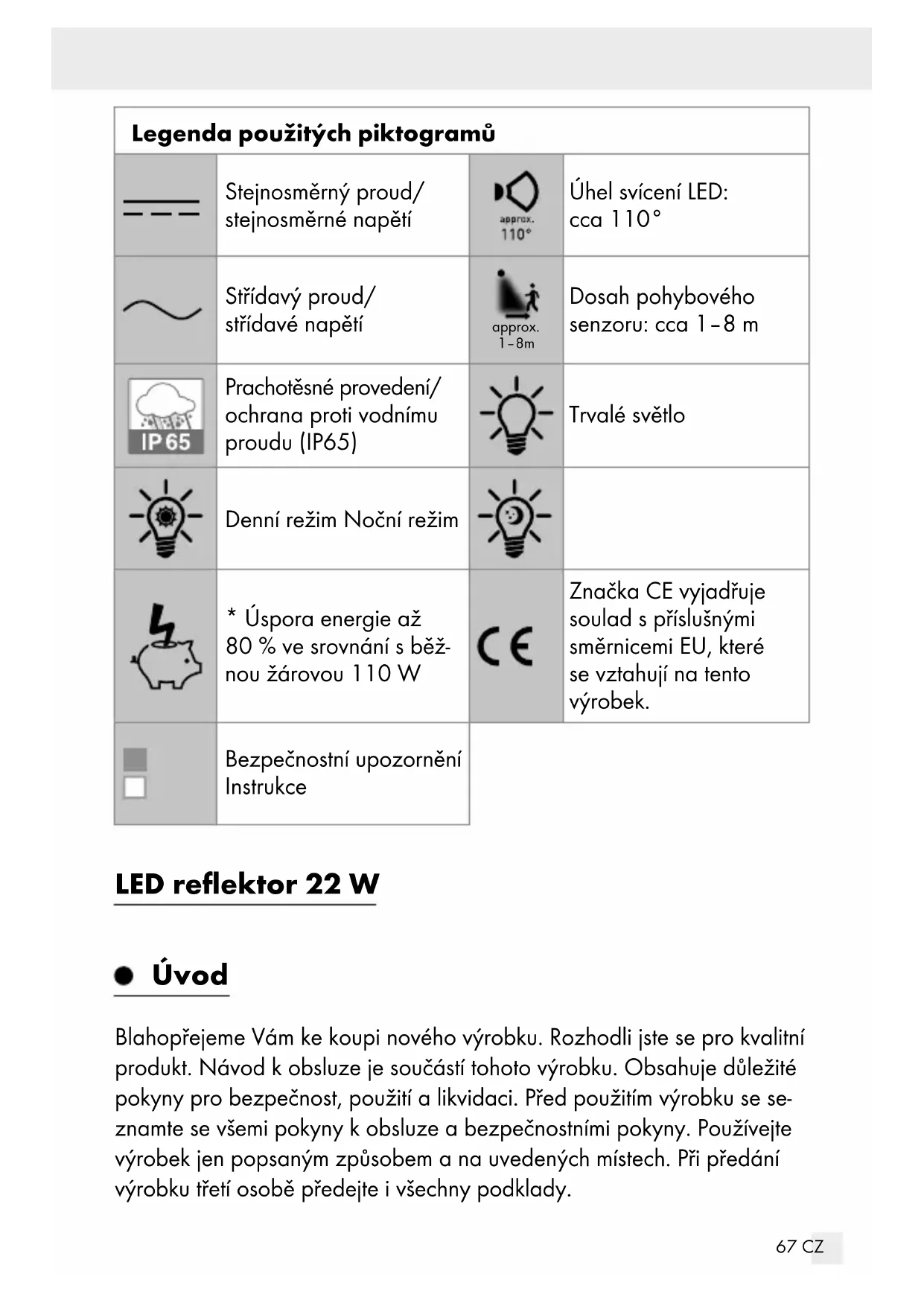

Legenda použitých piktogramů
	Stejnosměrný proud/ stejnosměrné napětí	approx. 110°	Úhel svícení LED: cca 110°
	Střídavý proud/ střídavé napětí	approx. 1-8m	Dosah pohybového senzoru: cca 1-8 m
IP 65	Prachotěsné provedení/ ochrana proti vodnímu proudu (IP65)		Trvalé světlo
	Denní režim Noční režim
	* Úspora energie až 80 % ve srovnání s běž- nou žárovou 110 W		Značka CE vyjadřuje soulad s příslušnými směrnicemi EU, které se vztahují na tento výrobek.
	Bezpečnostní upozornění Instrukce

LED reflektor 22 W

• Úvod

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.

- Použití ke stanovenému účelu

Tento výrobek je určen pouze k osvětlení venkovních prostor. Výrobek je určen k soukromému použití, není určen k živnostenskému podnikání nebo pro jinou oblast využití.

Popisdílů

1	Pohybový senzor
2	Bodové světlo LED
3	Upevňovacíšrouby
4	Držák
5	Připojovací svorka bez šroubu
6	Upínací kryt
7	Šroubení kabelu
8	Regulátor režimu

9	Regulátor doby svícení
10	Regulátor citlivosti
11	Šrouby ∅ 5 x 50 mm
12	Hmoždinky ∅ 8 mm
13	Ozubená podložka
14	Podložka
15	Pružná podložka

Technickádata

Provoznínapětí:230V\~ 50 Hz

Příkon: 22 W

Pohybový senzor: dosah: maximálně 8 m (nastavitelný), úhel indikace: cca 160° vodorovně

Třída ochrany: 1

Druh ochrany: IP65 (prachotěsnost/ochrana před proudem vody)

Váha: 670g

Celkové rozměry: 18 x 12,5 x 8 cm

Projekční plocha: maximálně 18 x 12,5 cm

Montážní výška: cca 1,8–2,5 m

Frekvenční pásmo: 5858 MHz–5873 MHz

Maximální prénášený výkon: -10 dBm

Certifikát GS

Tento výrobek obsahuje osvětlovací prostředek třídy energetické účinnost „F“.

Obsahdodávky

Bezprostředně po vybalení zkontrolujte úplnost dodávky a bezvadný stav výrobku.

1 reflektor s LED

1 upínací kryt

2 hmoždinky (∅ 8 mm)

1 šroubení kabelu

2 šrouby (∅ 5 x 50 mm)

1 návod k obsluze

Všeobecná bezpečnostní upozornění

PŘED PRVNÍM POUŽITÍM VÝROBKU SE SEZNAMTE SE VŠEMI BEZPEČNOSTNÍMI POKYNY A POKYNY K OBSLUZE! PŘI PŘEDÁVÁNÍ VÝROBKU TŘETÍ OSOBĚ PŘEDÁVEJTE SOUČASNĚ I VŠECHNY JEHO PODKLADY!

NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ÚRAZU PRO

MALÉ DĚTI A DĚTI! Nenechávejte děti nikdy bez dohledu s obalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí. Výrobek chraňte před dětmi.

Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání výrobku a chápou nebezpečí, která z jeho používání vyplývají. S výrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku.

NEBEZPEČÍ UDUŠENÍ! Děti mohou malé dodané díly (např. šrouby) spolknout. Během montáže držte děti mimo pracoviště.

LED a LED ovladač nejsou vyměnitelné.

Po výpadku nebo poškození osvětlovacího prostředku se musí celý výrobek vyměnit.

Nebezpečí ohrožení života zasažením elektrickým proudem

Před každým připojením k rozvodu elektrického proudu zkontrolujte výrobek, zda není poškozený. Nepoužívejte výrobek, pokud jste zjistili, že je poškozený.
Před montáží se ujistěte, že se místní síťové napětí shoduje s provozním napětím výrobku (230 V\~ 50 Hz). Neinstalujte výrobek, jestliže se napětí neshodují.

POZOR! NEBEZPEČÍ POPÁLENÍ! Zajistěte, aby byl výrobek vypnutý a nejméně 15 minut chladnul, než se ho znovu dotknete. Výrobek může dosáhnout velmi vysoké teploty.

NEBEZPEČÍ POŽÁRU! Namontujte výrobek ve vzdálenosti minimálně 1,0 m od materiálů, které osvětluje. Nadměrné zahřívání může vést ke vzniku požáru.

POZOR! NEBEZPEČÍ ZRANĚNÍ! Poškozené sklo lampy je nutné před dalším použitím výrobku vyměnit.

Reflektor je vhodný k použití jen s vestavěným LED provozním přístrojem.

- Před montáží

Upozornění: Odstraňte veškerý obalový materiál z výrobku.

Důležité: Připojení k elektrické síti musí provést kvalifikovaný elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena s vlastnostmi výrobku a s předpisy k jeho připojení.

Před instalací zajistěte, aby byl vodič, ke kterému má být výrobek připojen, bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič v pojistkové skříni (poloha 0).

Zkontrolujte beznapěťový stav zkoušečkou.

Přiložený montážní materiál je vhodný zdiva s obvyklou pevností. Informujte se, jaký montážní materiál je vhodný pro vámi zvolený podklad. Podle potřeby se informujte u odborníka.

- Montáž

Ujistěte se, že při vrtání do stěny nenarazíte na elektrické vodiče a plynové nebo vodovodní potrubí. Použijte k tomu návod k obsluze vrtačky a říd’te se všemi bezpečnostními pokyny. V opačném případě hrozí nebezpečí usmrcení nebo úrazu zasažením elektrickým proudem.

Při výběru místa k montáži pamatujte:

Vyberte stabilní stěnu bez vibrací. Udržujte minimální vzdálenost cca 20 cm od jiných objektů tak, abyste zajistili dobrou cirkulaci vzduchu.

Montujte výrobek pouze jedním směrem. Označení „UP“ (nahoru) na výrobku nebo šipka musí směřovat nahoru (viz obr. D).

Zajistěte, aby bodové světlo LED osvětlovalo požadovaný prostor. Výrobek můžete nastavením úhelníku přesouvat ve vertikálním směru.

Zajistěte, aby pohybový senzdr svým dosahem kontroloval požadovaný prostor. Pohybový senzor 1 má dosah maximálně 8 m při úhlu dosahu cca 160 ° (v závislosti na výšce montáže - ideální je výška 1,8–2,5 m).

Dbejte na to, aby pohybový senzol v noci neosvětlovalo pouliční osvětlení. Může tím být ovlivněna účinnost pohybového senzoru.

Nesměrujte pohybový senzor na stromy, keře nebo místa, na kterých může snadno dojít k zachycení pohybu zvířat. Nesměrujte pohybový senzor 1 na horkovzdušné ventilátory, klimatizace, bazény nebo jiné objekty, u kterých dochází k rychlým změnám teploty.

Použijte držák jako šablonu k označení vrtaných děr na stěně. Zkontrolujte, zda nejsou ve stěně v místech, na kterých chcete vrtat, žádné elektrické kabely nebo dráty. Vyvrtejte do stěny dva otvory (∅ 8 mm) a vložte do nich hmoždinky 12. Upevněte držák 4 pomocí šroubů 11 a zkontrolujte pevnost montáže.

Povolte šroubení kabel 7 a upínací kryt 6 a prostrčte propojovací kabel (není v obsahu dodávky) typu H05RN-F 3G 1,0 mm² skrz šroubení kabelu 7 a upínací kryt 6 k upínací svorce bez šroubu 5. Vhodnou délku připojovacích vodičů ukazuje obrázek C.

Nastrčte propojovací kabel do otvorů připojovací svorky bez šroubu 5. Dbejte na označení připojovací svorky bez šroubu 5 (L pro vo-

dič vodící proud, N pro neutrální vodič a ♣pro vodič uzemnění) (viz obr. C).

Přesvědčte se, že je každý vodič propojovacího kabelu zastrčený až do konce otvoru terminálu. Mimoto zkontrolujte bezpečnostní fixování.

Nakonec zase uzavřete upínací krót a šroubení kabelu 7.

Upevněte bodové světlo LED pomocí upevňovacích šroubů 3, pružných podložek 15, podložek 14 a ozubených podložek 13 k držáku 4 (viz obr. D).

Nasměrujte výrobek požadovaným směrem. K tomu musíte případně povolit upevňovací šrouby 3 mezi držákem 4 a bodovým světlem LED 2. Po nasměrování utáhněte opět upevňovací šrouby 3, tím zajistíte bezpečné upevnění.

Po opětovném nasazení pojistky nebo po zapnutí jističe je výrobek připraven k použití.

• Uvedení do provozu

Regulátorrežimu

Regulátor režimu 8 můžete použít k

• zapnutí výrobku,
• výběr typu osvětlení,
• nastavení, při jaké intenzitě světla se má výrobek aktivovat,
• vypnutí výrobku.

Pro aktivaci režimu DAY otočte regulátor režinu do polohy * Pohybový senzor 1 indikuje pohyby jak za denního světla, tak i ve tmě. Bodové LED světlo 2 se při indikaci pohybu automaticky rozsvítí.
Pro aktivaci režimu NIGHT otočte regulátor režinu do polohy Pohybový senzor 1 indikuje pohyby jen ve tmě. Bodové LED světlo 2 se při indikaci pohybu automaticky rozsvítí.
Pro nepřetržité svícení bodového LED světa otočte regulátor režimu 8 do polohy ON.
Pro vypnutí výrobku otočte regulátor režinů do polohy OFF.

Poznámka: Výrobek potvrzuje změnu režimu krátkým bliknutím bodového LED světla 2. Potom je režim svícení nastavený.

Regulátorcitlivosti

Pro nastavení citlivosti pohybového senzorů použijte regulátor citlivosti 10. Úhel snímání se rozšíří nebo zmenší automaticky v souladu s nastavenou citlivostí.
☐ Pro aktivaci pohybového senzoru 1 otočte regulátor režimu 8 do polohy * (režim DAY)/(režim NIGHT).

Poznámka: Výrobek potvrdí změnu režimu krátkým bliknutím bodového LED světla 2. Nyní je režim svícení nastavený.

☐ Pro nastavení citlivosti senzoru z 25 % na 100 % otočte regulátor citlivosti 10.

Stupeň citlivosti (regulátor citlivosti 10)	Bodové LED světlo 2 reaguje na pohyb v rámci poloměru
25% až 1 metr
100% až 8 metrů

• Regulátor doby svícení

Použijte regulátor doby svíceří k nastavení doby, po kterou má výrobek svítit při aktivaci pohybového senzoru 1.
☐ Pro aktivaci pohybového senzoru 1 otočte regulátor režimu 8 do polohy * (režim DAY) / (režim NIGHT).

Poznámka: Výrobek potvrdí změnu režimu krátkým bliknutím bodového LED světla 2. Nyní je režim svícení nastavený.

Pro prodloužení doby svícení otáčejte regulátorem doby svícení ve směru chodu hodinových ručiček. Doba svícení je nastavitelná od 5 vteřin (= 5 S) do 10 minut (= 10 M).

- Čistění a ošetřování

■ POZOR! Zapnutý výrobek se zahřívá na vysokou teplotu.
Před čištěním nechte výrobek zcela vychladnout.
Před čištěním vyšroubujte nebo odstraňte pojistku nebo vypněte jistič v pojistkové skříňce.
- Neponořujte výrobek v žádném případě do vody nebo do jiných tekutin. V opačném případě může dojít k poškození výrobku.
Čistěte výrobek mírně navlhčenou tkaninou, která nepouští vlákna, a jemným čisticím prostředkem.
☐ Po vyčištění našroubujte nebo vložte pojistku nebo zapněte jistič v pojistkové skříňce.

- Zjednodušené EU prohlášení o konformitě

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, NĚMECKO tímto prohlašuje, že výrobek (LED reflektor 22 W HG09583A) odpovídá směrnicím 2014/53/EU, 2011/65/EU a 2009/125/EC.

Úplný text EU prohlášení o konformitě je k dispozici na webové stránce: www.owim.com

•Zlikvidování

Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řídte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty/20–22: papír a lepenka/80–98: složené látky.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

V zájmu ochrany životního prostředí vysloužilý výrobek nevyha-zujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.

Výrobek a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce. Pro lepší zpracování odpadu jej likvidujte odděleně podle vyobrazených symbolů na obalu. Logo Triman platí jen pro Francii.

• Záruka

Výrobek byl vyroben s nejvyšší pečlivostí podle přisných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.

Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.

Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.

Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování Vašeho případu se řídte následujícími pokyny:

Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 390363_2201) jako doklad o zakoupení.

Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.

V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.

Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.

Servis

Servis Česká republika

Tel.: [phone]

E-Mail: [e-mail]

CE IP65

Technické údaje ...... Strana 79

Obsah dodávky....Strana 80

Všeobecné bezpečnostné upozornenia ..... Strana 80

Pred montážou....Strana 81

Montáž ...... Strana 82

Uvedenie do prevádzky ...... Strana 83

Regulátor režimu Mode....Strana 83

Regulátor senzitivity....Strana 84

Časový regulátor Time....Strana 84

Čistenie a údržba....Strana 85

8 Regulátor režimu Mode
9 Časový regulátor Time
10 Regulátor senzitivity
11 Skrutky ∅ 5 × 50 mm
12 Hmoždinky ∅ 8 mm
13 Ozubená podložka
14 Podložka pod maticu
15 Pružná podložka

•Technickéúdaje

Montážna výška: cca. 1,8–2,5 m

Frekvenčné pásmo: 5858 MHz–5873 MHz

1 káblová priechodka

1 návod na obsluhu

Všeobecné bezpečnostné upozornenia

SKÔR, AKO ZAČNETE VÝROBOK POUŽÍVAŤ, OBOZNÁMTE SA SO VŠETKÝMI POKYNMI TÝKAJÚCIMI SA OVLÁDANIA A BEZPEČNOSTI! V PRÍPADE PREDANIA VÝROBKU TRETÍM OSOBÁM S NÍM ODO-VZDAJTE AJ VŠETKY PODKLADY!

NEBEZPEČENSTVO OHROZENIA ŽIVOTA A

NEBEZPEČENSTVO ÚRAZU PRE MALÉ I STARŠIE

Nebezpečenstvo ohrozenia života zásahom elektrickým prúdom

Poznámka: Odstráňte celý obalový materiál z výrobku.

□ Uistite sa, že každý drôt spojovacieho kábla je úplne zasunutý do konca otvorov v termináli. Skontrolujte aj bezpečnostné upevnenie.

□ Následne znova zaistite kryt svoriek 6 a káblovú priechodku 7

• Regulátor režimu Mode

☐ Otočte regulátor režimu Mode 8 do pozície aby ste aktivovali nočný režim NIGHT. Senzor pohybu 1 zachytí pohyby iba po zo- tmení. LED bodové svetlo 2 sa automaticky zapne, akonáhle zachytí pohyb.

Otočte regulátor režimu Mode do pozície ON a LED bodové svetlo 2 svieti trvale.

Otočte regulátor režimu Mode do pozície OFF, aby ste vypli výrobok.

☐ Otočte regulátor režimu Mode 8 do pozície (denný režim DAY)/ (nočný režim NIGHT), aby ste aktivovali senzor pohybu 1.

Poznámka: Výrobok potvrdí zmenu svetelného režimu krátkym blikaním LED bodového svetla 2. Svetelný režim je teraz nastavený.

- Časový regulátor Time

☐ Otočte regulátor režimu Mode 8 do pozície (denný režim DAY)/ (nočný režim NIGHT), aby ste aktivovali senzor pohybu 1.

Poznámka: Výrobok potvrdí zmenu režimu krátkym blikaním LED bodového svetla 2. Svetelný režim je teraz nastavený.

Týmto OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, NEMECKO, vyhlasuje, že výrobok (LED reflektor 22 W HG09583A) zodpovedá smerniciam 2014/53/EÚ, 2011/65/EÚ a 2009/125/ES.
