MANUAL DE USUARIO HG09583A Livarno Lux

Instrucciones de montaje, de uso y de seguridad

IT

FARO LED 22 W

ES Instrucciones de montaje, de uso y de seguridad Página 88

Leyenda de pictogramas utilizados ...... Página 89

Introducción ...... Página 89

Uso adecuado ...... Página 90

Descripción de los componentes ...... Página 90

Volumen de suministro.... Página 91

Indicaciones generales de seguridad ...... Página 91

Antes del montaje...... Página 92

Montaje ...... Página 93

Puesta en funcionamiento ...... Página 95

Regulador de modo...... Página 95

Regulador de sensibilidad.... Página 95

Regulador de tiempo.... Página 96

Limpieza y conservación...... Página 96

Declaración de conformidad UE simplificada....Página 97

Eliminación...... Página 97

Garantía...... Página 98

Tramitación de la garantía.... Página 99

Asistencia.... Página 99

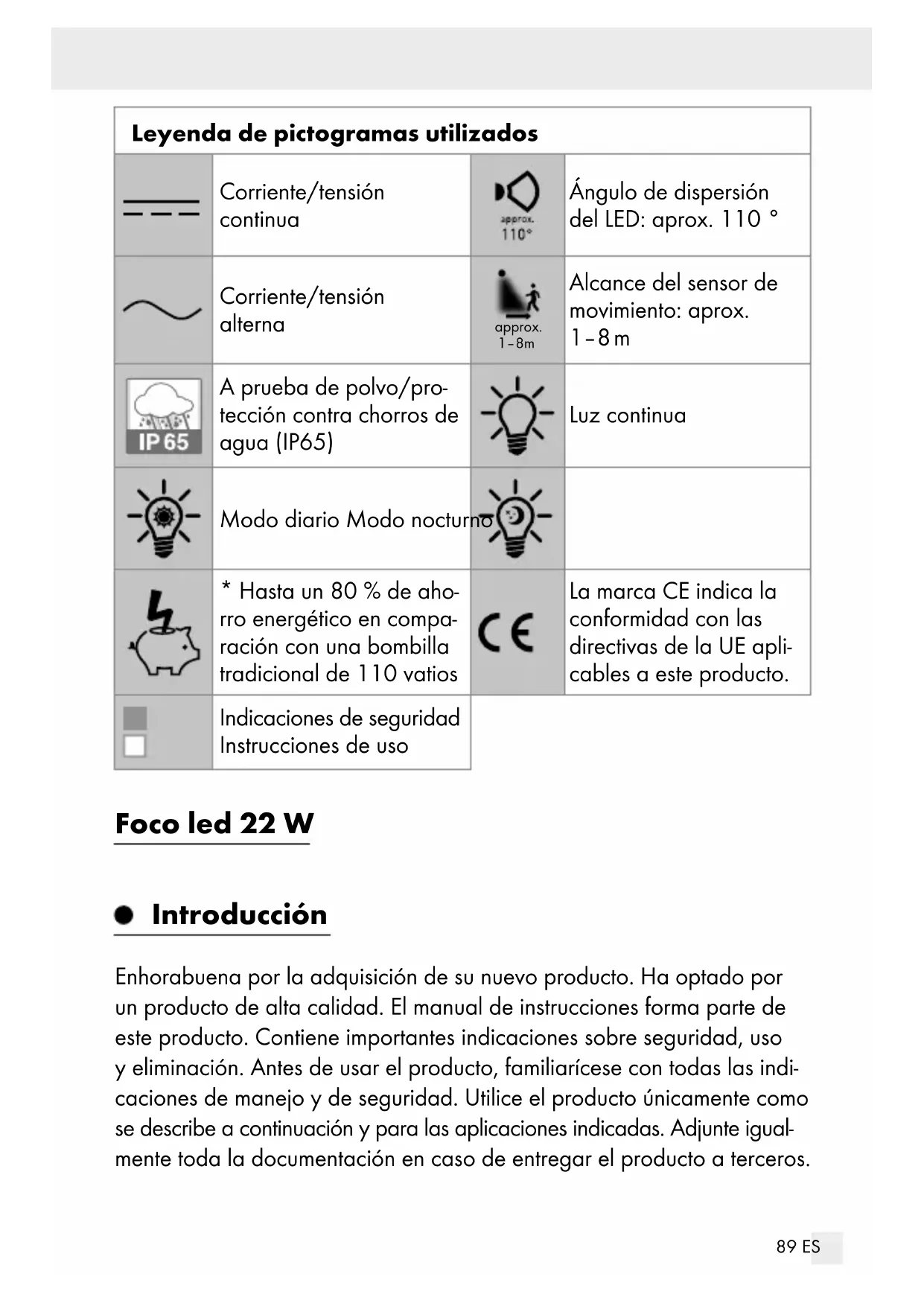

Leyenda de pictogramas utilizados
	Corriente/tensión continua	approx.110°	Ángulo de dispersión del LED: aprox. 110 °
	Corriente/tensión alterna	approx.1-8m	Alcance del sensor de movimiento: aprox.1-8 m
IP 65	A prueba de polvo/pro-tección contra chorros de agua (IP65)		Luz continua
	Modo diario Modo nocturn
	* Hasta un 80 % de ahorro energético en comparación con una bombilla tradicional de 110 vatios		La marca CE indica la conformidad con las directivas de la UE aplicables a este producto.
[2453]	Indicaciones de seguridad Instrucciones de uso

Foco led 22 W

- Introducción

Enhorabuena por la adquisición de su nuevo producto. Ha optado por un producto de alta calidad. El manual de instrucciones forma parte de este producto. Contiene importantes indicaciones sobre seguridad, uso y eliminación. Antes de usar el producto, familiarícese con todas las indicaciones de manejo y de seguridad. Utilice el producto únicamente como se describe a continuación y para las aplicaciones indicadas. Adjunte igualmente toda la documentación en caso de entregar el producto a terceros.

Usoadecuado

Este producto ha sido diseñado únicamente para la iluminación de espacios exteriores. El producto está pensado únicamente para uso privado y no para uso comercial ni cualquier otra aplicación.

- Descripción de los componentes

1	Sensor de movimiento
2	Foco LED
3	Tornillos de fijación
4	Soporte
5	Borne sin tornillos
6	Tapa de borne
7	Racor atornillado para cables
8	Regulador de modo

9	Regulador de tiempo
10	Regulador de sensibilidad
11	Tornillos ∅ 5 x 50 mm
12	Taco ∅ 8 mm
13	Arandela dentada
14	Arandela
15	Arandela elástica

Característicastécnicas

Tensión de funcionamiento: 230 V\~ 50 Hz

Consumo de potencia: 22 W

Sensor de movimiento: Alcance: máx. 8 m (ajustable), ángulo

de detección: aprox. 160 ° horizontal

Clase de protección: I

Grado de protección: IP65 (a prueba de polvo/protección

contra chorros de agua)

Peso: 670g

Dimensiones totales: 18 × 12,5 × 8 cm

Superficie de proyección: máx. 18 x 12,5 cm

Altura de montaje: aprox. 1,8–2,5 m

Banda de frecuencia: 5858 MHz-5873 MHz

Potencia de transmisión máxima: -10 dBm

Certificado GS

Este producto contiene un foco de luz de clase de eficiencia energética «F».

• Volumen de suministro

Compruebe siempre inmediatamente después de desembalar el producto la integridad del contenido y el perfecto estado del mismo.

1 foco LED

2 tacos (∅ 8 mm)

2 tornillos (∅ 5 x 50 mm)

1 tapa de borne

1 racor atornillado para cables

1 manual de instrucciones

Indicaciones generales de seguridad

¡FAMILIARÍCESE CON TODAS LAS INSTRUCCIONES DE USO Y SEGURIDAD ANTES DE UTILIZAR ESTE PRODUCTO! ¡ADJUNTE IGUALMENTE TODA LA DOCUMENTACIÓN EN CASO DE ENTREGAR EL PRODUCTO A TERCEROS!

¡PELIGRO DE MUERTE O ACCIDENTE PARA BEBÉS

Y NIÑOS! Nunca deje a los niños sin vigilancia con el material de embalaje. Podrían asfixiarse con el material de embalaje. Los niños no suelen ser conscientes de los peligros. Mantenga siempre el producto fuera del alcance de los niños.

Este producto puede ser utilizado por niños mayores de 8 años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o que cuenten con poca experiencia y/o falta de conocimientos, siempre y cuando se les haya enseñado cómo utilizar el producto de forma segura y hayan comprendido los peligros que pueden resultar de un mal uso del mismo. No permita que los niños jueguen con el producto. La limpieza y el mantenimiento nunca deben llevarse a cabo por niños sin la vigilancia de un adulto.

¡PELIGRO DE ASFIXIA! Los niños pueden ingerir algunas de las piezas pequeñas (por ej. los tornillos) y asfixiarse como consecuencia. Mantenga a los niños alejados de la zona de trabajo durante el montaje.

Las bombillas LED y el controlador LED no son reemplazables.

Si las bombillas fallan al final de su vida útil, deberá reemplazar todo el producto.
■ Montar el producto fuera del alcance del brazo.

Peligro de muerte por descarga eléctrica

■ Antes de conectar el producto a la red, compruebe que no presenta ningún daño. Nunca utilice el producto si detecta cualquier tipo de desperfecto.
Asegúrese antes del montaje de que la tensión de red disponible coincide con la tensión de servicio necesaria para el producto (230V\~ 50 Hz). No monte el producto si no se dan los requisitos anteriores.

¡CUIDADO! ¡PELIGRO DE QUE MADURAS! Antes de tocar el producto, asegúrese de que esté apagado y frío desde al menos 15 minutos antes. El producto puede generar mucho calor.

¡RIESGO DE INCENDIO! Monte el producto con una separación de al menos 1,0 m de los elementos iluminados.

Si se genera demasiado calor, podría provocarse un incendio. ¡CUIDADO! ¡PELIGRO DE LESIONES! Si el cristal de lámpara se daña, deberá reemplazarlo antes de volver a utilizar el producto.

El faro solo es apto para su utilización con el dispositivo de funcionamiento LED integrado.

- Antes del montaje

Nota: Retire completamente el material de embalaje del producto.

Importante: Encargue la instalación eléctrica a un electricista o a una persona especialmente cualificada para ello. Esta persona deberá conocer las características del producto y las normas de conexión.

Antes de realizar la instalación asegúrese de que el cable al que se vaya a conectar el producto no tenga tensión. Para ello, retire el

fusible o desconecte el interruptor automático en la caja de fusibles (posición 0).

Compruebe que no haya tensión con un comprobador de tensión.
El material de montaje suministrado, es decir, es apropiado para paredes fijas normales. Infórmese también sobre qué material de montaje es adecuado para la superficie de montaje escogida. En caso necesario, consulte a un técnico especializado sobre este punto.

- Montaje

Asegúrese de no acercarse a conductos de agua, gas o corriente eléctrica cuando perfore la pared. Consulte el manual de instrucciones de su taladro. y tenga en cuenta todas las indicaciones de seguridad. De lo contrario existe peligro de lesiones o muerte por descarga eléctrica.

Al elegir el lugar de montaje, tenga en cuenta lo siguiente:

□ Elija una pared estable y libre de vibraciones.
□ Mantenga una distancia mínima de aprox. 20 cm de otros objetos para garantizar una buena ventilación.
Monte el producto en una sola dirección. La etiqueta „UP“ del producto o la flecha deben apuntar hacia arriba (ver Fig. D).
Asegúrese de que el foco LED 2 ilumina la zona deseada. Puede mover el producto verticalmente para ajustar el ángulo.
Asegúrese de que el sensor de movimiento abarque el área deseada. El sensor de movimiento 1 tiene un área de detección de máx. 8 m para un ángulo de detección de aprox. 160° (dependiendo de la altura de montaje, la altura ideal es de 1,80–2,50 m).
Asegúrese de que el sensor de movimiento 1 no sea iluminado por la noche por las farolas de la calle. Esto puede afectar al funcionamiento.
☐ No apunte el sensor de movimiento 1 hacia árboles, arbustos o lugares donde los animales puedan ser fácilmente detectados. No apunte el sensor de movimiento 1 hacia calefactores, sistemas de

aire acondicionado, piscinas u otros objetos con temperaturas que cambien rápidamente.

□ Utilice el soporte 4 como plantilla para marcar los orificios de perforación en la pared. Asegúrese de que no haya cabes de alimentación ni alambres en la zona de la pared escogida. Haga ahora dos agujeros con el taladro (∅ 8 mm) e introduzca los tacos 12 en los orificios. Fije el soporte 4 mediante los tornillos 11 y compruebe que esté correctamente colocado.

Afloje el racor atornillado para cables y la tapa de borne 6 e introduzca un cable de conexión (no incluido en volumen de suministro) del tipo H05RN-F 3G 1,0 mm² en el borne sin tornillos 5 a través del racor atornillado para cables 7 y de la tapa de borne 6. La longitud apropiada para los cables de conexión está disponible en la figura C.

Introduzca el cable de conexión en los orificios del borne sin tornillos 5. Tenga en cuenta la marca del borne sin tornillos 5 (L para conductor, N para conductor neutro y para cable de tierra) (ver fig. C).

Asegúrese de que todos los hilos del cable de conexión están completamente introducidos en el extremo de los orificios del terminal. Compruebe también la fijación de seguridad.

A continuación vuelva a bloquear la tapa de borne y el racor atornillado para cables 7.

Coloque el foco LED2 utilizando los tornillos de fijación 3, las arandelas elásticas 15, las arandelas 14 y las arandelas dentadas 13 al soporte 4 (ver fig. D).

Oriente el producto en la dirección deseada. Para ello, puede ser necesario aflojar los tornillos de fijación 3 entre el soporte 4 y el foco LED 2. Después de orientar, vuelva a apretar los tornillos de fijación 3 para garantizar un soporte más seguro.

Una vez haya vuelto a colocar el fusible o a conectar el fusible automático, su producto estará listo para su funcionamiento.

- Puesta en funcionamiento

Regulador de modo

Puede utilizar el regulador de modo 8 para

• encender el producto,
• seleccionar el tipo de luz,
• ajustar la intensidad de luz a la que se activa el producto,
• apagar el producto.

Gire el regulador de modo a la posición *para activar el modo diurno. El sensor de movimiento 1 detecta movimientos con luz diurna y también en la oscuridad. El foco LED 2 se enciende automáticamente en cuanto detecta un movimiento.
Gire el regulador de modo 8 a la posición para activar el modo nocturno. El sensor de movimiento 1 detecta movimientos solo en la oscuridad. El foco LED 2 se enciende automáticamente en cuanto detecta un movimiento.
Gire el regulador de modo a la posición ON y el foco LED 2 permanecerá iluminado.
Gire el regulador de modo a la posición OFF para apagar el producto.

Nota: el producto confirma el cambio de modo con un parpadeo breve del foco LED 2. El modo luminoso está ajustado.

Regulador de sensibilidad

Utilice el regulador de sensibilidad para ajustar la sensibilidad del sensor de movimiento 1. El ángulo de detección se expande o disminuye automáticamente con la sensibilidad seleccionada.
□ Gire el regulador de modo 8 a la posición *(modo diurno)/ (modo nocturno) para activar el sensor de movimiento 1.

Nota: el producto confirma el cambio de modo con un parpadeo breve del foco LED 2. Ahora, el modo luminoso está ajustado.

☐ Gire el regulador de sensibilidad 10 para ajustar la sensibilidad del sensor de 25 % a 100 %.

Niveles de sensibilidad (regulador de sensibilidad 10)	El foco LED 2 reacciona a los movimientos dentro de un radio de
25% hasta 1 metro
100% hasta 8 metros

Regulador de tiempo

Utilice el regulador de tiempo para ajustar el tiempo que se iluminará el producto tras activarse el sensor de movimiento 1.
□ Gire el regulador de modo 8 a la posición (modo diurno)/ (modo nocturno) para activar el sensor de movimiento 1.

Nota: el producto confirma el cambio de modo con un parpadeo breve del foco LED 2. Ahora, el modo luminoso está ajustado.

Gire el regulador de tiempo en sentido de las agujas del reloj para alargar la duración de la iluminación. La duración de la iluminación puede ajustarse de aprox. 5 segundos (= 5 S) hasta 10 minutos (= 10 M).

- Limpieza y conservación

¡CUIDADO! El producto se calienta al encenderse. Deje que el producto se enfríe completamente antes de limpiarlo.
■ Antes de la limpieza, retire el fusible o desconecte el interruptor automático en la caja de fusibles.
Nunca sumerja el producto en agua u otros líquidos. De lo contrario el producto podría resultar dañado.
□ Limpie el producto con un paño sin pelusas ligeramente humedecido y un detergente suave.

☐ Después de la limpieza, inserte el fusible en la caja de fusibles o conecte el interruptor automático.

- Declaración de conformidad UE simplificada

Por la presente, OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, ALEMANIA, declara que el producto (foco LED 22 W HG09583A) cumple con las reglamentaciones 2014/53/UE, 2011/65/UE y 2009/125/CE.

Podrá acceder al texto completo de la declaración de conformidad de la Unión Europea en la siguiente dirección de Internet: www.owim.com

- Eliminación

El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.

Tenga en cuenta el distintivo del embalaje para la separación de residuos. Está compuesto por abreviaturas (a) y números (b) que significan lo siguiente: 1–7: plásticos/20–22: papel y cartón/80–98: materiales compuestos.

Para obtener información sobre las posibilidades de desecho del producto al final de su vida útil, acuda a la administración de su comunidad o ciudad.

Para proteger el medio ambiente no tire el producto junto con la basura doméstica cuando ya no le sea útil. Deséchelo en un contenedor de reciclaje. Diríjase a la administración competente para obtener información sobre los puntos de recogida de residuos y sus horarios.

FR CR

El producto y el material de embalaje son reciclables, bajo la responsabilidad ampliada del fabricante. Deséchelo por separado para un mejor tratamiento de los residuos, siguiendo los símbolos ilustrados en el embalaje. El logotipo Triman se aplica solo para Francia.

- Garantía

El producto ha sido fabricado cuidadosamente siguiendo exigentes normas de calidad y ha sido probado antes de su entrega. En caso de defecto del producto, usted tiene derechos legales frente al vendedor del mismo. Nuestra garantía (abajo indicada) no supone una restricción de dichos derechos legales.

Este producto dispone de una garantía de 3 años desde la fecha de compra. El plazo de garantía comienza a partir de la fecha de compra. Por favor, conserve adecuadamente el justificante de compra original. Este documento se requerirá como prueba de que se realizó la compra.

Si en el plazo de 3 años a partir de la fecha de compra se produce un fallo de material o fabricación en este producto, repararemos el producto o lo sustituiremos gratuitamente por un producto nuevo (según nuestra elección). La garantía quedará anulada si el producto resulta dañado o es utilizado o mantenido de forma inadecuada.

La garantía cubre defectos de materiales o de fabricación. Esta garantía no cubre aquellos componentes del producto sometidos a un desgaste normal y que, por ello, puedan considerarse piezas de desgaste (por ej. las pilas). Tampoco cubre daños de componentes frágiles como, por ejemplo, los interruptores, baterías y piezas de cristal.

- Tramitación de la garantía

Para garantizar una rápida tramitación de su consulta, tenga en cuenta las siguientes indicaciones:

Para realizar cualquier consulta, tenga a mano el recibo y el número de artículo (IAN 390363_2201) como justificante de compra.

Encontrará el número de artículo en una inscripción de la placa indentificativa, en la portada de las instrucciones (abajo a la izquierda) o en una pegatina en la parte posterior o inferior.

Si el producto fallase o presentase algún defecto, póngase primero en contacto con el departamento de asistencia indicado, ya sea por teléfono o correo electrónico.

Puede enviarnos el producto defectuoso libre de franqueo adjuntando el recibo de compra (tícket de compra) e indicando dónde está y cuándo ha ocurrido el fallo a la dirección de asistencia que le indicamos.

Asistencia

ES Asistencia en España

Tel.:[phone]

E-Mail: [e-mail]

CE IP65

2 rawlplugs (∅ 8 mm)

2 skruer (∅ 5 x 50 mm)
