HG09317A - LED reflektor Livarno Lux - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen HG09317A Livarno Lux PDF formátumban.
| Terméktípus | LED kültéri reflektor mozgásérzékelővel |
| Márka | Livarno Lux |
| Modell | HG09317A |
| Teljesítmény | 24 W |
| Üzemi feszültség | 230 V ~ 50 Hz |
| LED típusa | 28 beépített LED (nem cserélhető) |
| Energiahatékonysági osztály | F |
| Érzékelési szög | kb. 180° |
| Érzékelő hatótávolsága | kb. 12 m |
| Világítási idő beállítása | 10 másodperctől 7 percig |
| Fényerősség küszöb beállítása | 10 lux-tól 20 000 lux-ig |
| Védelmi osztály | I |
| Védettségi típus | IP44 (vízsugár ellen védett) |
| Méretek (M x Sz x Mé) | kb. 19,2 x 16 x 9 cm |
| Tömeg | kb. 440 g |
| Ajánlott szerelési magasság | kb. 2,5 m |
| Max. vetítési felület | 307 cm² |
| Tartozék rögzítőanyag | ∅ 6 mm-es tiplik és csavarok |
| Csatlakozó kábel típusa | H05RN-F 3G 1,0 mm² (nem tartozék) |
| Garancia | 3 év |
Gyakran ismételt kérdések - HG09317A Livarno Lux
Felhasználói kérdések a következőről HG09317A Livarno Lux
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz LED reflektor PDF formátumban ingyenesen! Találja meg kézikönyvét HG09317A - Livarno Lux és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HG09317A márka Livarno Lux.
HASZNÁLATI ÚTMUTATÓ HG09317A Livarno Lux
Szerelési, használati és biztonsági tudnivalók
GB IE
LED OUTDOOR FLOODLIGHT 24 W
HU Szerelési, használati és biztonsági tudnivalók Oldal 134
SI Navodila za montažo, uporabo in varnostna navodila Stran 147
Az alkalmazott piktogramok jelmagyarázata....Oldal 135
Bevezető....Oldal 135
Rendeltetésszerű használat....Oldal 136
Alkatrészleírás ....Oldal 136
Műszaki adatok....Oldal 136
A csomag tartalma....Oldal 137
Általános biztonsági utasítások....Oldal 137
A felszerelés előtt....Oldal 139
Az üzembe helyezés előtt....Oldal 139
Összeszerelés....Oldal 140
Üzembe helyezés....Oldal 141
Mozgásjelző beállítása....Oldal 141
Világítási időtartam beállítása....Oldal 142
A szenzor érzékenységének a beállítása....Oldal 142
Napi fényerősség szint beállítása....Oldal 142
A mozgásjelző beállítása....Oldal 142
Tisztítás és ápolás....Oldal 143
Mentesítés ....Oldal 144
Garancia ....Oldal 144
Garanciális ügyek lebonyolítása ....Oldal 145
Szerviz ....Oldal 146
| Az alkalmazott piktogramok jelmagyarázata | |
 | Váltóáram/-feszültség |
 | Fröccsenő vízvédelemmel ellátva |
 | Mozgásjelző látószöge: kb. 180 ° |
 | A mozgásérzékelő érzékelési távolsága: kb. 12 m |
 | Akár 80 %-os energia-megtakarítás a 130 wattos normal izzókhoz képest |
 | Elfordítható mozgásjelző |
 | A CE-jelzés a termékre vonatkozó releváns EU-irányelvek betartását jelöli. |
LED kültéri reflektor 24 W
- Bevezető
Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt is- merje meg az összes használati és biztonsági tudnivalót. A terméket
csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.
Rendeltetésszerűhasználat
A termék kizárólag külterek automatikus megvilágítására készült. A termék kizárólag magánhasználatra készült, közületi felhasználásra nem alkalmas.
- Alkatrészleírás
1 spot
2 állítócsavar(tartókengyel)
3 rugós alátét
4 alátétkarika
5 rögzítőcsavar
6 tipli
7 tartókengyel
8 mozgásérzékelő
9 műanyag fedél
10 tömítőgyűrű
11 kábel csavarkötés
12 sorkapocs burkolat
13 csatlakozócsipesz
14 LUXforgószabályozó
(fényérzékenység beállítása)
15 SENS forgószabályozó (érzékenység beállítása)
16TIMEforgószabályozó (bekapcsolási időtartam beál-lítása)
Műszakiadatok
Üzemifeszültség:230V\~, 50 Hz, 24 W
LED-ek: 28 x LED (A LED-ek nem cserélhetők.)
Alkonyatkapcsoló: beállítható 10lx-20.000lx között
Világítási időtartam: beállítható kb. 10 mp. és 7 perc között
Védelmi osztály: I
Védelmi jelleg: IP44 (fröccsenő víztól védett) Méretek (Ma x Sz x T): kb. 19,2 x 16 x 9 cm Kivetítési felület: max. 307 cm² Szerelési magasság: kb. 2,5 m Súly: kb. 440 g GS által tanúsított.
A jelen termék „F“ energiahatékonysági osztályú fényforrást tartalmaz.
A csomag tartalma
1 LED-es külső fényszóró mozgásjelzővel
2 tipli (∅ 6 mm)
2 csavar
1 sorkapocs burkolat
1 kábel csavarkötés
1 szerelési- és használati útmutató
Általánosbiztonsági utasítások
A termék első használata előtt ismerje meg valamennyi használati és biztonsági utasítást. A termék harmadik félnek történő továbbadása esetén adja át a teljes dokumentációt is.
ÉLET- ÉS BALESETVESZÉLY KISGYEREKEK ÉS
GYEREKEK SZÁMÁRA! Soha ne hagyja a gye rekeket felügyelet nélkül a csomagolóanyaggal. Soha ne hagyja a gyerekeket felügyelet nélkül a csomagolóanyaggal. A csomagolóanyagok miatt fulladásveszély áll fenn. A gyerekek
gyakran alábecsülik a veszélyeket. Tartsa a gyerekeket a termék-től mindig távol.
A terméket 8 éves kor feletti gyermekek, valamint korlátozott fizikai, érzékszervi vagy szellemi képességgel élő vagy nem megfelelő tapasztalattal és tudással rendelkező személyek csak felügyelet mellett, illetve a termék biztonságos használatára vonatkozó felvilágosítás és a lehetséges veszélyek megértése után használhatják. Gyermekek nem játszhatnak a termékkel. A tisztítást és az ápolást gyermekek felügyelet nélkül nem végezhetik.
Elektromos áramütés általi életveszély
■ Minden hálózati csatlakoztatás előtt vizsgálja meg a terméket esetleges sérülések szempontjából. Soha ne használja a terméket, ha bármilyen sérülést talál rajta.
Szerelés előtt bizonyosodjon meg arról, hogy a rendelkezésre álló feszültség megegyezik-e a termék üzemeléséhez szükséges feszültséggel (230 V\~ 50 Hz). Ne szerelje fel a terméket, ha ezek a feltételek nem teljesülnek.
VIGYÁZAT! ÉGÉSI SÉRÜLÉSEK VESZÉLYE! Gondoskodjon arról, hogy a termék ki legyen kapcsolva és legalább 15 percig hüljön, mielőtt megérinti. A termék nagy hőt képes fejleszteni.
TÜZVESZÉLY! A terméket a megvilágítandó anyagtól legalább 0,5 m-re szerelje fel. A túlzott höfejlődés tűz kitöréséhez vezethet.
VIGYÁZAT! SÉRÜLÉSVESZÉLY! A sérült lámpaüve- get a termék további használata előtt ki kell cserélni.
Csak a kezünk ügyétől félreeső helyre történő felszerelése ajánlott.
Ez az árucikk nem tartalmaz olyan részeket, amelyek a felhasználó részéről karbantartást igényelnének. A LED-ek és a beépített LED-előtét a felhasználó által nem cserélhetők.
Amennyiben a LED-ek élettartamuk végén kiégnek, azokat csak szakképzett villanyszerelő javíthatja meg, egyéb esetben a terméket meg kell semmisíteni.
A LED-fényszórót csak a beépített LED-előkapcsoló-készülékkel használja.
- A felszerelés előtt
Fontos: Az elektromos csatlakoztatást szakképzett villanyszerelőnek, vagy villanyszerelésre betanított személynek kell elvégeznie. Az illetőnek ismernie kell a termék tulajdonságait és a csatlakoztatási előírásokat.
A felszerelés előtt bizonyosodjon meg róla, hogy a vezeték, amelyhez a terméket csatlakoztatja, nem áll-e feszültség alatt. Ehhez távolítsa el a biztosítékot, vagy kapcsolja le a vezetékvédő kapcsolót a biztosítékszekrényben (0-állás).
Ellenőrizze a feszültségmentességet egy feszültségvizsgálóval.
A mellékelt szerelési anyag a szokásos téglafalakhoz alkalmas. Arról is tájékozódjon, hogy mely szerelési anyag alkalmas az Ön által szerelési alapnak választott területhez. Esetleg kérje ki egy szakember tanácsát.
- Az üzembe helyezés előtt
Tudnivaló: Távolítsa el az összes csomagolóanyagot a termékról.

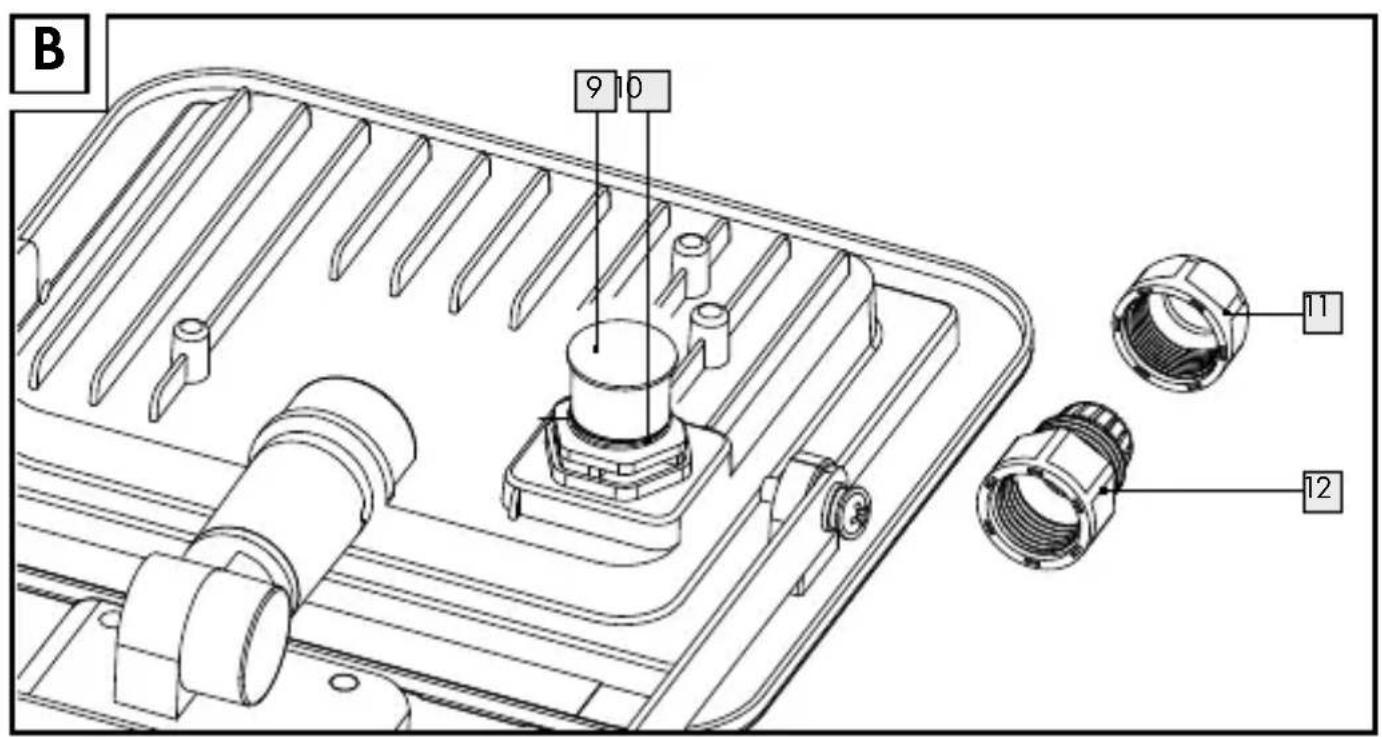

Távolítsa el a műanyag fedelet 9 a termékről (B ábra).
- Összeszerelés
Bionyosodjon meg róla, hogy fúrás közben nem ütközik elektromos-, gáz-, vagy vízvezetékbe. Tartsa be a fúrógép használati utasításának vonatkozó előírásait és a biztonsági útmutóját. Különben áramütés általi élet-, vagy sérülésveszély fenyeget.
A főállomás felszerelési helyének kiválasztásakor a következőkre ügyeljen:
□ Bizonyosodjon meg róla, hogy a fényszórója 1 bevilágítsa a kívánt területet. A spot-ot 1 függőlegesen mozgathatja.
☐ Bizonyosodjon meg róla, hogy a mozgásjelző 8 bevilágítsa a kívánt területet A mozgásjelző 8 érzékelési tartománya max. 12 m, kb. 180° érzékelési szög esetén (ez függ a felszerelési magasságtól - az ideális magasság 2,50 m) (E ábra).
☐ Ügyeljen arra, hogy a mozgásjelzőt 8 éjszaka ne világíthassa meg az utcai világítás. Ez ugyanis befolyásolhatja a működést.
Összeszereléshez a következőkben leírt módon járjon el:
□ Lazítsa meg a rögzítő csavarokat 2 egy csillagfejű csavarhúzó segítségével ahhoz, hogy eltávolítsa a szerelőkonzolt 7 a spotlámpáról 1.
Tartsa vízszintesen a tartókengyelt 7 a falhoz (adott esetben vízmértékkel ellenőrizze) és jelölje be a rögzítő furatokat.

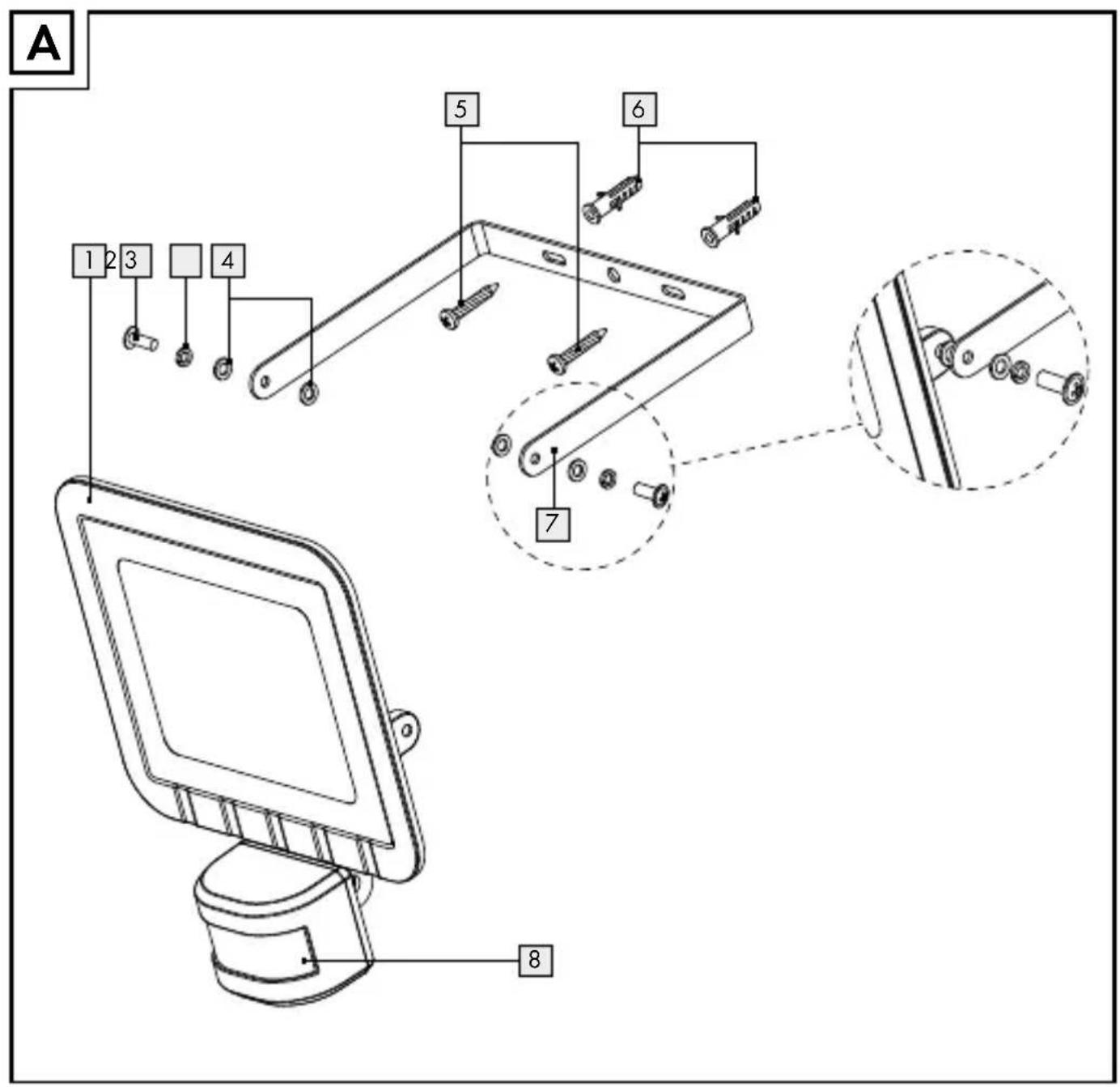

☐ Most fúrja ki a rögzítő furatokat (∅ 6 mm) és tolja be a tipliket 6 a rögzítő furatokba (A ábra).
Rögzítse a tartókengyelt 7 a csomagban található rögzítőcsava-rokkal 5 a falra, és ellenőrizze a szoros illeszkedést.

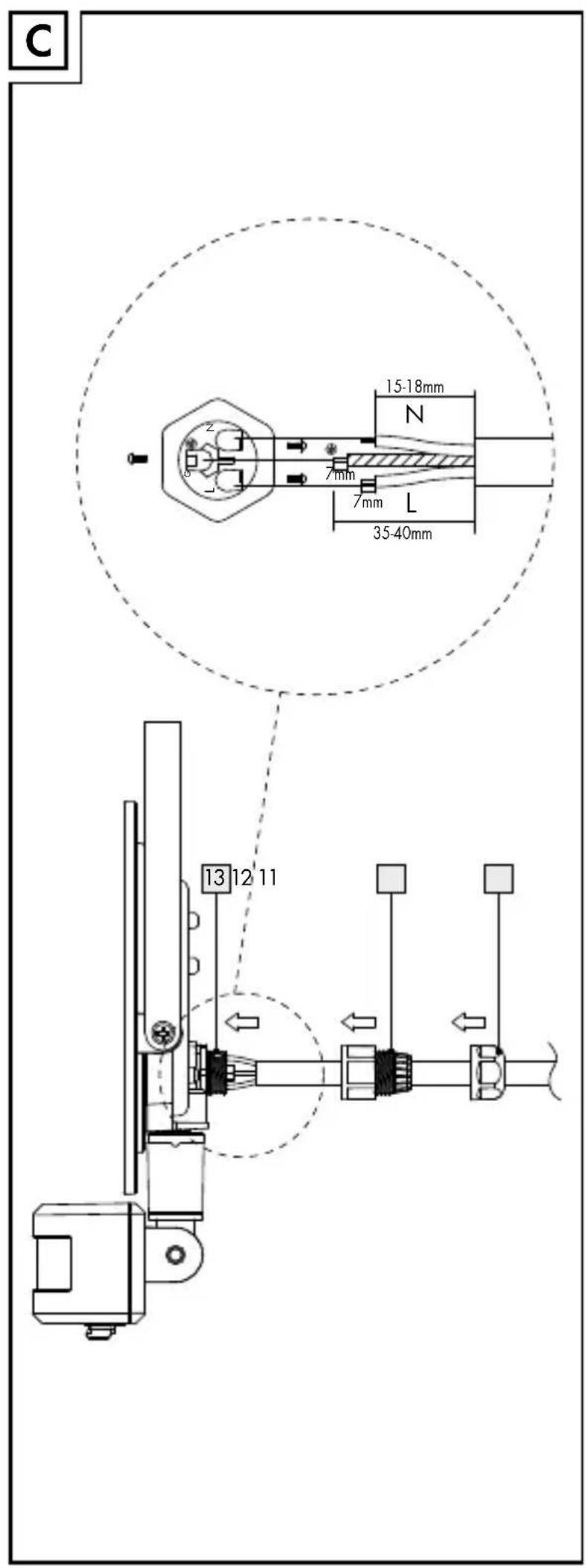

□ Vezesse át a H05RN-F 3G 1,0 mm² típusú összekötő kábelt (nincs a csomagban) a kábel csavarkötésen 11 és a sorkapocs burkola-tán 12 a csatlakozócsipeszhez 13. Az összekötő drótok megfe-lelő hossza a C ábrán van megadva.
Nyissa ki a csatlakozócsipeszt 13 úgy, hogy meglazítja a csavart egy csillagcsavarhúzó segítségével. Kösse össze az összekötő kábelt a csatlakozócsipesszel 13. Ügyeljen a csatlakozócsipeszen 13 feltüntetett jelölésekre (L = feszültség alatt álló vezeték, N = null-avezető és ♠ vagy G = földelővezeték) (C ábra). Az összekötő kábel teljes hossza ne lépje túl a 2,5 m hosszúságot.
Zárja vissza a csatlakozócsipeszt 13 a csavarok szoros meghúzá-sával. Győződjön meg a tömítőgyűrű 10 megfelelő illeszkedésé-ről (B ábra). Az összekötő kábel rögzítéséhez zárja le ezután a sorkapocs burkolatot 12 és a kábel csavarkötést 11
Rögzítse a spotlámpát 1 egy csillagfejű csavarhúzó segítségével, az előzőleg eltávolított rögzítő csavarokkal 2, rugós alátétekkel 3 és alátétkarikákkal 4 a szerelőkonzolra 7 (A ábra).
☐ Állítsa a spotlámpát 1 a kívánt irányba. A mozgásérzékelő 8 vízszintesen és függőlegesen is elfordítható.
Ehhez helyezze vissza a biztosítékot, vagy kapcsolja vissza a vezeték-védő kapcsolót. A termék készen áll az üzemelésre.
- Üzembe helyezés
Mozgásjelzőbeállítása
A mozgásjelző 8 előzetes beállításaitól függően a spot 1 egy adott időre bekapcsol, amint a mozgásjelző 8 mozgást észlel. Ezen előzetes beállítások a mozgásjelző 8 alsó oldalán található három szabályozóval eszközölhető (D ábra).
Világítási időtartam beállítása
A világítási időtartam növeléséhez forgassa el a TIME forgószabályozót 16 az óramutató járásával ellentétes irányba. A világítási időtartam kb. 10 másodperc és 7 perc közötti időkeretben állítható be.
A szenzor érzékenységének a beállítása
A szenzor érzékenységének növeléséhez forgassa el a SENS forgószabályozót 15 az óramutató járásával ellentétes irányba.
Tudnivaló: A mozgásjelző 8 a hősugárzást érzékeli. Alacsonyabb külső hőmérsékletnél érzékenyebben reagál a testhőmérsékletre, mint magasabb külső hőmérsékleteknél. Adott esetben ügyeljen a szenzor érzékenységének a beszabályozására az év-szakok változása során.
Napi fényerősség szint beállítása
A napi fényerősség szintjének növeléséhez forgassa el a LUX forgószabályozót 14 az óramutató járásával ellentétes irányba: ( helyzetben a mozgásérzékelő csak éjszaka reagál (kb. 10 lx esetén). A * helyzetben a mozgásjelző nappali fény mellet is reagál, mindaddig míg nem kerül túllépésre a kb. 20.000 lx érték.
A mozgásjelző beállítása
Tudnivaló: Ezt a beállítást szürkületkor kell elvégeznie.
Forgassa a LUX forgószabályozót 14 helyzetbe.
☐ Állítsa be a mozgásjelzőt 8 a kívánt észlelési tartomány központi irányába.
☐ Mozogjon az észlelési tartományban egészen addig, míg elégedett nem lesz a mozgásjelző 8 reagálásával. Ebből a célból változtassa a SENS forgószabályozó 15 helyzetét vagy a mozgásjelző 8 beállítását.
Tudnivaló: Vegye figyelembe, hogy a mozgásjelzőelsősorban az előtte keresztirányban végbemenő mozgásokat 8 észleli. Ha egyenesen halad a mozgásjelző 8 felé, akkor lehetséges, hogy az nem érzékeli a mozgást.
Miután megfelelően beállította a mozgásérzékelőt 8, forgassa el a LUX forgószabályozót 14 a kívánt helyzetbe. A LUX forgószabályozó 14 megfelelő helyzetét, amelyben a spot 1 reagáljon, reggel pirkadatkor vagy este sötétédéskor tudja meghatározni.
Forgassa lassan a LUX tekerő szabályozót 14 az óramutató járá-sával ellentétes irányba, amíg a mozgásérzékelő 8 reagál az érzékelési területen belüli mozgásokra.
- Tisztítás és ápolás
Tisztítás előtt távolítsa el a biztosító szekrényben a biztosítót, vagy kapcsolja ki a vezetékvédő kapcsolót.
Soha ne merítse a terméket vízbe vagy más folyadékba. Ellenkező esetben a termék károsodhat.
A terméket enyhén nedves, szöszmentes kendővel és lágy tisztíó-szerrel tisztítsa.
Helyezze vissza a biztosítékot vagy kapcsolja vissza a vezetékvédő kapcsolót a tisztítást követően és az ismételt üzembevétel előtt.
●Mentesítés
A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.
A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok/20–22: papír és karton/80–98: kötőanyagok.
A termék és a csomagolóanyagok újrahasznosíthatóak, semmisítse meg ezeket elkülönítve a jobb hulladékkezelés érdekében. A Triman-logó csak Franciaországra vonatkozik.
A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.
A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.
Garancia
A terméket szigorú minőségi előírások betartásával gondosan gyártottuk, és szállítás előtt lelkiismeretesen ellenőriztük. Ha a terméken hiányosságot tapasztal, akkor a termék eladójával szemben törvényes jogok illetik meg Önt. Ezeket a törvényes jogokat a következőkben ismertetett garancia vállalásunk nem korlátozza.
A termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garanciális idő a vásárlás dátumával kezdődik. Kérjük, jól őrizze meg a pénztári blokkot. Ez a bizonylat szükséges a vásárlás tényének az igazolásához.
Ha a termék vásárlásától számított 3 éven belül anyag- vagy gyártási hiba merül fel, akkor a választásunk szerint a terméket ingyen megjavítjuk vagy kicseréljük. A garancia megszűnik, ha a terméket megrongálták, nem szakszerűen kezelték vagy tartották karban.
A garancia az anyag- vagy gyártáshibákra vonatkozik. A garancia nem terjed ki azokra a termékrészekre, melyek normál kopásnak van- nak kitéve és ezért fogyóeszköznek tekinthetők (pl. elemek), vagy a tö- rékeny részekre sérülésére, pl. kapcsolók, akkuk, vagy üvegből készült részek.
Garanciális ügyek lebonyolítása
Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:
Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 380541_2110) a vásárlás tényének az igazolására.
Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.
Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.
A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.
Szerviz
HU SzervizMagyarország
Tel.: 0680021536
E-mail: owim@lidl.hu
CE IP44
