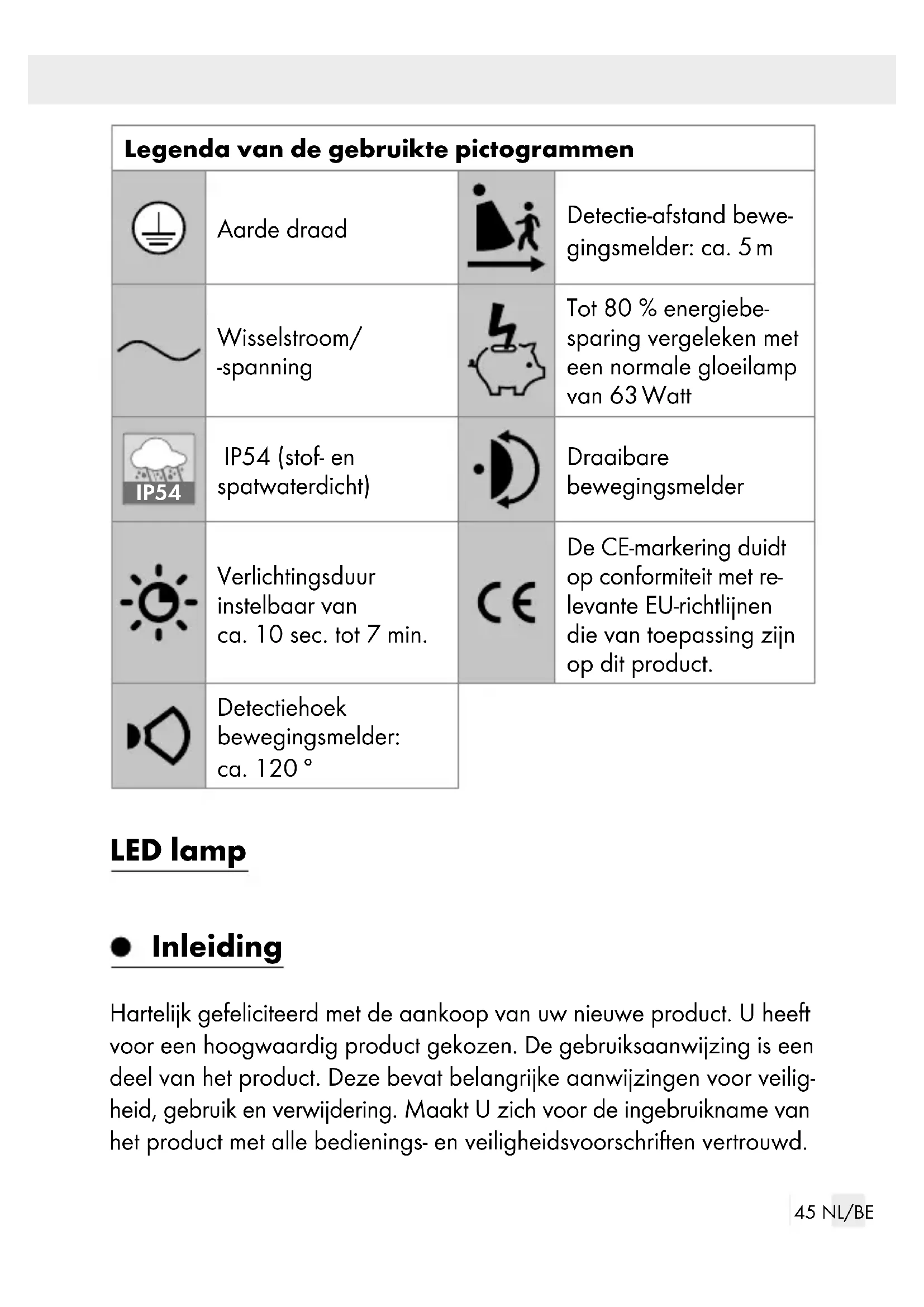

GEBRUIKSAANWIJZING HG09316 Livarno Lux

Borgschroef (montagebeugel)

Aardedraad (geel-groen)

Draaiknop LUX (lichtgevoeligheid)

Draaiknop TIME (inschakelduur)

Kroonsteentje (niet inbegrepen) Technische gegevens Voedingsspanning: 230 V∼ 50 Hz, 10 W Leds: 15 x led (de leds kunnen niet worden vervangen.) Schemerschakelaar: instelbaar van 10 lx–20.000 lx Verlichtingsduur: instelbaar van ca.10 s–7 min47 NL/BE Beschermingsklasse: I Isolatieklasse: IP54 (stof- en spatwaterdicht) Afmetingen (H x B x D): ca. 16,4 x 11,4 x 7,1 cm Projectieoppervlak: max. 160 cm

Montagehoogte: ca. 2,5 m Gewicht: ca. 305 g GS-gecertificeerd Dit product bevat een lichtbron met energie-efficiëntieklasse ”F”. Omvang van de levering 1 LED-buitenlamp met bewegingsmelder 2 plug (Ø 6 mm) 2 schroeven 1 montage- en gebruiks aanwijzing Algemene veiligheidsinstructies Maak u voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd! Geef alle documenten mee wanneer u het product aan derden geeft!

GEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat gevaar voor verstikking door verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.48 NL/BE Dit product kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardig- heden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. Levensgevaar door elektrische schokken Controleer het product altijd op eventuele beschadigingen voordat u het op het stroomnet aansluit. Gebruik het product nooit wanneer u enigerlei beschadigingen constateert. Controleer voor de montage of de ter beschikking staande netspanning overeenkomt met de benodigde bedrijfsspanning van het product (230 V∼ 50 Hz). Monteer het product niet als dit niet het geval is. Het kroonsteentje is niet inbegrepen. De installatie moet door een gekwalificeerd vakkundig persoon worden uitgevoerd. VOORZICHTIG! GEVAAR VOOR BRANDWONDEN! Zorg ervoor dat het product is uitgeschakeld en minstens 15 minuten is afgekoeld voordat u het aanraakt. Het product kan een grote hitte ontwikkelen. 0,5 m BRANDGEVAAR! Monteer het product op minimaal 0,5 m afstand van te verlichten materialen. Een overmatige warmteontwikkeling kan tot brand leiden.

VOORZICHTIG! KANS OP LETSEL! Een beschadigd lampenglas moet vóór verder gebruik van het product worden vervangen. Alleen bestemd voor installatie buiten handbereik.49 NL/BE Dit artikel bevat geen onderdelen die door de verbruiker kunnen worden onderhouden. De leds en het ingebouwde led-voorscha- kelapparaat kunnen niet worden vervangen. Als de leds aan het einde van hun levensduur uitvallen, moet het product worden weggegooid. De led-schijnwerper mag alleen met de geïntegreerde led-ballast worden gebruikt. Zolang het product is aangesloten op het stroomnet, verbruikt het een beetje stroom - ook al is de lamp uitgeschakeld. Om het product compleet uit te schakelen, dient u de netschakelaar uit te schakelen. Als de externe flexibele kabel of de stroomkabel van deze lamp is beschadigd, mag deze uitsluitend door de fabrikant, diens klanten- service of een soortgelijk gekwalificeerd persoon worden vervangen om gevaar te vermijden. Voor de montage Belangrijk: de elektrische aansluiting moet door een opgeleide elek- tricien of een voor elektro-installaties bevoegde persoon worden uitge- voerd. Deze moet op de hoogte zijn van de eigenschappen van het product en van de aansluit-voorschriften. Controleer voor de installatie of op de leiding waarop het product wordt aangesloten geen spanning staat. Verwijder hiervoor de ze- kering of schakel de betreffende installatie-automaat in de groepen- kast uit (0-stand). Controleer hiervoor de spanningsvrijheid met een spanningstester. Het meegeleverde montagemateriaal is geschikt voor normaal stevig muurwerk. Informeer u ook over welk montagemateriaal voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hierover bij een specialist.50 NL/BE Voor de ingebruikname Opmerking: verwijder al het verpakkingsmateriaal van het product. Montage Zorg ervoor dat u niet op stroom-, gas- of waterleidingen stoot als u in de wand boort. Raadpleeg de gebruiksaanwijzing van uw boorm- achine en neem alle veiligheidsinstructies in acht. Anders bestaat er kans op (dodelijke) verwondingen als gevolg van een elektrische schok. Let bij het bepalen van de montageplek op de volgende zaken: Controleer of de spot

het gewenste gebied verlicht. U kunt de spot

verticaal bewegen. Zorg ervoor dat de bewegingsmelder

het gewenste gebied ver- licht. De bewegingsmelder

heeft een bereik van max. 5 m bij een registratiehoek van ca. 120° (afhankelijk van de montagehoogte - ideaal is een hoogte van 2,50 m) (afb. D). Let erop dat de bewegingsmelder

‚ s nachts niet wordt verlicht door straatverlichting. Dit kan de werking beïnvloeden. Ga voor de montage te werk, zoals hierna beschreven: Draai de borgschroeven

met behulp van een kruiskopschroeven- draaier los om de montagebeugel

horizontaal (eventueel met een water- pas controleren) tegen de muur en markeer de bevestigingsgaten. Boor vervolgens de bevestigingsgaten (Ø 6 mm) en steek de plug- gen

met behulp van de meegeleverde bevestigingsschroeven

aan de muur en controleer of alles goed vastzit.51 NL/BE Sluit de fasedraad

aan op het kroonsteentje

van een correct geïnstalleerde verdeeldoos (niet inbegrepen) (afb. C). Opmerking: het type aansluitkabel moet H05RN-F 3G 1,0 mm² zijn. Opmerking: de aansluiting van de aardedraad

dient langer te zijn dan de andere draden, zodat deze bij een eventuele breuk van het product als laatste losraakt. De gebruikte aansluiting dient ten minste overeen te komen met de volgende gegevens: Soort aansluiting: met schroeven Aantal contacten: 3 Bedrijfsspanning: > 230 V

Nominale stroom: >1 A De aansluiting moet voldoen aan de eisen van DIN EN 60998-2-1 of EN 60998-2-2. Het type verbinding moet voldoen aan de lokale en nationale eisen. Opmerking: het kroonsteentje

is niet inbegrepen. Gebruik een kruiskopschroevendraaier om de spot

met behulp van de eerder verwijderde borgschroeven

aan de montagebeugel

kan horizontaal en verticaal worden gedraaid. Plaats de zekering weer terug of schakel de installatie-automaat weer in. Uw product is nu gereed voor gebruik.52 NL/BE Ingebruikname Bewegingsmelder instellen Afhankelijk van de vooraf gemaakte instellingen van de bewegings- melder

gedurende een bepaalde tijd aan zodra de bewegingsmelder

een beweging registreert. Deze instellingen kunnen met de twee regelaars aan de achterkant van de bewegings- melder

worden uitgevoerd (afb. B). Verlichtingsduur instellen Draai de draaiknop TIME

tegen de klok in om de verlichtingsduur te verhogen. De verlichtingsduur kan in een tijdvenster van ca. 10 seconden tot 7 minuten worden ingesteld. Daglichtniveau instellen Draai de draairegelaar LUX

met de klok mee om het daglicht- niveau te verhogen: in de positie reageert de bewegingsmelder alleen ‚s nachts (bij ca. 10 lx). In de positie reageert de bewe- gingsmelder ook bij daglichtniveau, zolang ca. 20.000 lx niet wordt overschreden. Bewegingsmelder instellen Opmerking: u dient deze instelling tijdens de schemering uit te voeren. Draai de draairegelaar LUX

op de stand .53 NL/BE Richt de bewegingsmelder

in de centrale richting van het ge- wenste gebied. Verplaats u in het detectiegebied tot u met de gevoeligheid van de bewegingsmelder

tevreden bent. Verander hiervoor de afstelling van de bewegingsmelder

Opmerking: houd er rekening mee, dat de bewegingsmelder

hoofdzakelijk bewegingen dwars op de bewegingsmelder

re- gistreert. Als u recht naar de bewegingsmelder

toe loopt, kan hij deze beweging niet registreren. Als u de bewegingsmelder

naar tevredenheid hebt ingesteld, draait u vervolgens de draaiknop LUX

in de gewenste positie. U kunt het moment waarop de spot

moet reageren gedurende de ochtend- of avondschemering bepalen met de positie van de draaiknop LUX

Draai de draaiknop LUX

langzaam tegen de klok in, tot de bewe- gingsmelder

op bewegingen binnen het detectiebereik reageert. Reiniging en onderhoud Verwijder voor de reiniging de zekering of schakel de hoofdzekering in de zekeringkast uit. Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken. Reinig het product met een pluisvrije, licht vochtige doek en een mild reinigingsmiddel. Plaats na de reiniging en voor het opnieuw in bedrijf nemen de zekering weer terug of schakel de installatie-automaat weer in.54 NL/BE Afvoer De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de af- kortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen/20–22: papier en vezelplaten/80–98: composietmaterialen. Het product en de verpakkingsmaterialen zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbehande- ling. Het Triman-logo geldt alleen voor Frankrijk. Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid. Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instan- tie informeren. Garantie Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig ge- produceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.55 NL/BE U ontvangt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop. Wanneer binnen 3 jaar na de aankoopdatum van dit product een mate- riaal- of productiefout optreedt, dan wordt het product door ons – naar onze keuze – gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt. De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu’s of dergelijke onderdelen, die gemaakt zijn van glas. Afwikkeling in geval van garantie Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen: Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 403055_2110) als bewijs van aankoop bij de hand. Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde. Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service- afdeling op te nemen.56 NL/BE Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meege- deelde servicepunt verzenden. Service Service Nederland Tel.: [phone] E-Mail: [e-mail] Service Belgiё Tel.: [phone] Tel.: [phone] (Luxemburg) E-Mail: [e-mail] IP5457 PL Legenda zastosowanych piktogramów................................................................ Strona 58 Wstęp .................................................................................. Strona 58 Zastosowanie zgodne z przeznaczeniem ......................... Strona 59 Opis części ........................................................................... Strona 59 Dane techniczne .................................................................. Strona 59 Zawartość ............................................................................. Strona 60 Ogólne wskazówki bezpieczeństwa ...... Strona 60 Przed montażem ........................................................ Strona 62 Przed uruchomieniem ........................................... Strona 63 Montaż ............................................................................... Strona 63 Uruchomienie................................................................ Strona 65 Ustawienie czujnika ruchu ................................................... Strona 65 Ustawianie czasu świecenia ............................................... Strona 65 Ustawianie poziomu światła dziennego ............................ Strona 65 Ustawianie czujnika ruchu ................................................... Strona 65 Czyszczenie i pielęgnacja ................................... Strona 66 Utylizacja ......................................................................... Strona 67 Gwarancja ...................................................................... Strona 67 Sposób postępowania w przypadku naprawy gwarancyjnej ........................................................................ Strona 68 Serwis ................................................................................... Strona 6958 PL Legenda zastosowanych piktogramów Przewód ochronny Odległość wykrywania czujnika ruchu: ok. 5 m Prąd zmienny/ napięcie zmienne Aż do 80 % oszczędno- ści energii w porównaniu z normalną 63 watową żarówką IP54 IP54 (ochrona przed pyłem i pryskającą wodą) Wychylny czujnik ruchu Możliwość ustawiania czasu świecenia od ok. 10 sek. do 7 min. Znak CE wskazuje zgodność z odpowied- nimi Dyrektywami UE dotyczącymi tego pro- duktu. Kąt wykrywania czuj- nika ruchu: ok. 120 ° Reflektor LED Wstęp Gratulujemy Państwu zakupu nowego produktu. Tym samym zdecydowali się Państwo na zakup produktu wysokiej jakości. Instrukcja obsługi jest częścią tego produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, użytkowania iutylizacji. Przed pierwszym użyciem produktu należy zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Używać produktu wyłącznie zgodnie z jego59 PL poniżej opisanym przeznaczeniem. W przypadku przekazania produktu innej osobie należy dołączyć do niego całą jego dokumentację. Zastosowanie zgodne z przeznaczeniem Produkt jest przeznaczony do automatycznego oświetlenia wyłącznie na zewnątrz. Produkt przeznaczony jest wyłącznie do użytku prywatn- ego, nie zaś do zastosowania komercyjnego. Opis części
