NAVODILA ZA UPORABO HG09316 Livarno Lux

Navodila za montažo, uporabo in varnostna navodila

IAN 403055_2110

Splošni varnostni napotki Stran 146

Pred montažo Stran 148

Pred začetakom obratovanja Stran 148

Montaza Stran 148

Zacetek uporabe Stran 150

Nastavitev javljalnika gibanja.... Stran 150
Nastavljanje trajanja svetenja. Stran 150
Nastavljanje dnevne svetlobe. Stran 150
Usmerjanje javljalnika gibanja. Stran 151

Legenda uporabljenih piktogramov
	Zašcitni vodnik		Razdalja zajemanja senzorja gibanja: pribl. 5 m
~	Izmenični tok/ izmenična napetost		Do 80% prihranka energije v primerjavi s 63-vatno obićajno sijalko
IP54	IP54 (zašciteno pred prahom in škroplje- njem z vodo)	·D	Premični javljalnik gibanja
	Trajanje svetenja nastavljivo od pribl. 10 sek. do 7 min.	CE	Oznaka CE označuje skladnost z relevantnimi direktivami EU, ki veljajo za ta izdelek.
	Kot zajemanja senzorja gibanja: pribl. 120°

LED-reflektor

Uvod

Iskrene Čestitke ob nakupu vasega novega izdelka. Odločili ste se za zelo kakovosten izdelek. To navodilo za uporabo je sestavni del tega izdelka. Vsebuje pomembna navodila za varnost, uporabo in odstrani-tev. Preden začnete izdelek uporabljiati, seseznanite z vsemi navodili za uporabo in varnostnimi napotki. Izdelek uporabljaje samo tako, kot je opisano, in samo za navedena področja uporabe. Če izdelek odstopite novemu lastniku, mu vraven izročite tudi vse dokumente.

Predvidenauporaba

Izdelek je predviden izključno za samodejno osvetljavo na prostem. Izdelek je predviden izključno za zasebno in ne za poslovno uporabo.

Opisdelov

1 Reflektor
2 Aretirnivijak (montažna konzola)
3 Vzmetna podložka
4 Zobata podložka
5 Pritrdilni vijak
6 Zidni vložek
7 Montažna konzola
8 Javlajnik gibanja

9 Nevtralni vodnik (moder)
10 Zaščitni vodnik (rumeno-zelen)
11 Zunanzi vodnik (rjav)
12 Vrtljivi regulator LUX (svetlobna občutljivost)
13 Vrtljivi regulator TIME (trajanje vklopa)
14 Lestenčna sponka (ni del obsega dobave)

- Tehničnipodatki

Obratovalna napetost: 230V 50Hz,10W

Luce LED: 15 x LED (lucke LED niso zamenljive.)

Stikalo za mruk: nastavljivo od 10 lx-20.000 lx

Trajanje svetenja: nastavljivo od prbl. 10 s-7 min

Razred zašcite: I

Vrsta zašcite: IP54 (zašciteno pred prahom in škropljenjem z vodo)

Mere (V× × G) prbl. 16,4× 11,4× 7,1 cm

Projekcijska povrsina: maks. 160 cm

Ta izdelek vsebuje vir svetlobe razreda učinkovitosti «F«.

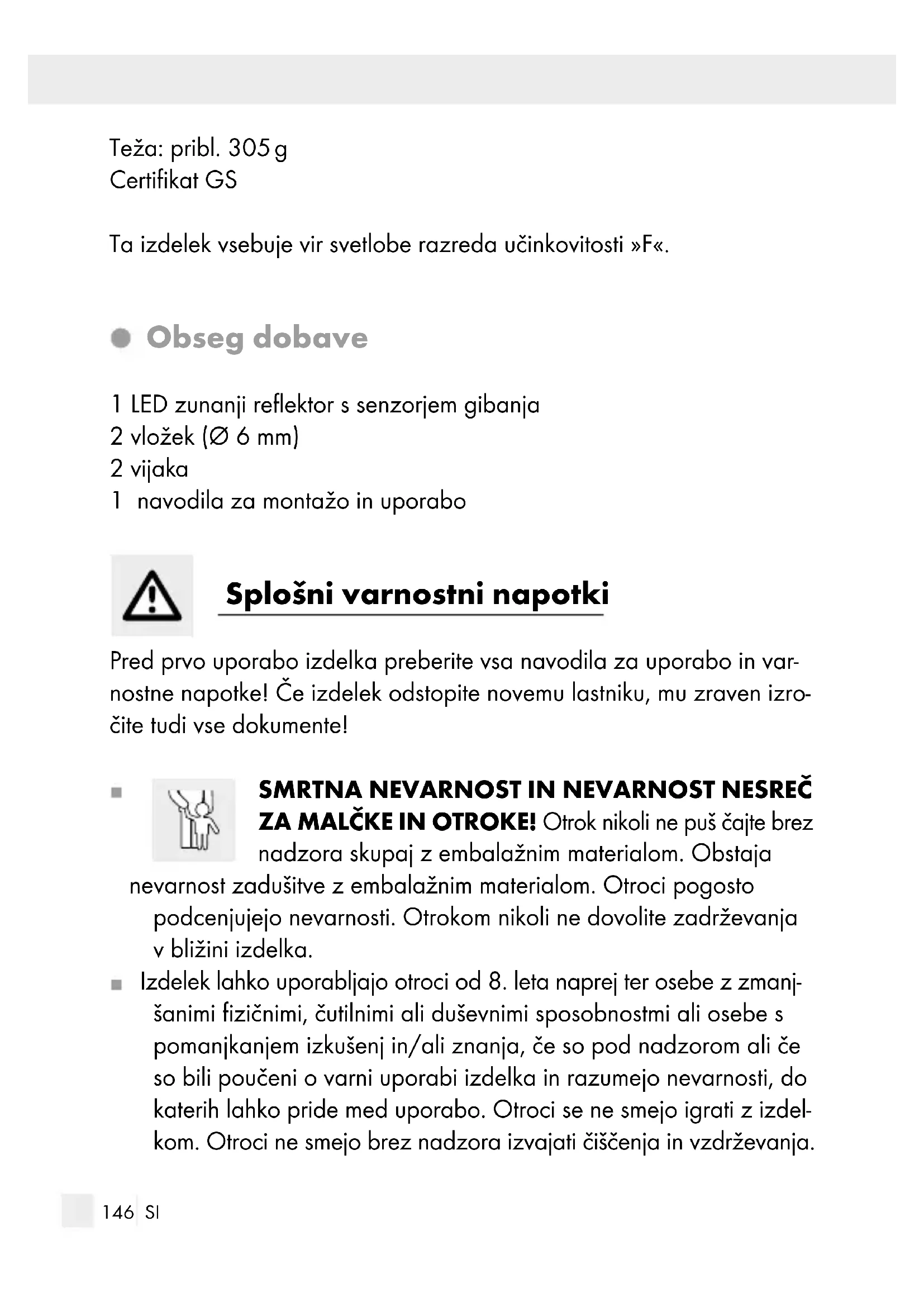

Obseg dobave

1 LED zunanji reflector s senzorjem gibanja
2 vložek (Ø 6 mm)
2 vijaka
1 navodila za montažo in uporabo

Splošni varnostni napotki

Pred prvo uporabo izdelka preberite vsa navodila za uporabo in var-nostne napotke! Ce izdelek odstopite novemu lastniku, mu zraven izro-cite tudi vse dokumente!

SMRTNA NEVARNOST IN NEVARNOST NESREC ZA MALČKE IN OTROKE! Otrok nikoli ne pusčajte brez nadzora skupaj z embalažnim materialom. Obstaja

nevarnost zadusitve z embalaznim materialom. Otroci pogosto podcenjujejo nevarnosti. Otrokom nikoli ne dovolite zadrzevanja v blizini izdelka.

Izdelek lahko uporabljajo otroci od 8. leta naprej ter osebe z zmanjišanimi fizicnimi,Čutilnimi ali duševnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in/ali znanja,Če so pod nadzorom ali Če so bili poučeni o varni uporabi izdelka in razumejo nevarnosti, do katerih lahko pride med uporabo. Otroci se ne smejo igrati z izdelkom. Otroci ne smejo brez nadzora izvajati Čišcenja in vzdřevanja.

Smrtna nevarnost zaradi udara elektricnega toka

Pred vsako prikljucitvijo na omrežje preverite, ali izdelek kaze znake morebitnih poškodb. Izdelka nikoli ne uporabljajte, ce ugotovite kakrsne koli poškodbe.
Pred montažo se prepričajte, ali se prisotna omrežna napetost ujema s potrebno obratovalno napetostjo izdelka (230 V~ 50 Hz). Če ni takó, izdelka ne montirajte.
Lestenčna spojka ni del obsega dobave. Namestitev lahko izvede le usposobljeni strokovnjak.

PREVIDNO! NEVARNOST OPEKLIN! Prepričaje se, ali je izdelek izklopljen in vsaj 15 minut ohlajen, preden se ga dotaknete. Izdelek se lahko močno segreje.

NEVARNOST POZARA! Izdelek namesite na mesto, ki je od osvetljevanih materialov oddaljeno majmani 0,5 m. Čezmerno segrevanje lahko povzroci požar.
PREVIDNO! NEVARNOST TELESNIH POŠKODB! Poškodovano steklo pred nadaljinjo uporabo izdelka zamenjajte.
Predvidena je samo za namestitev zunaj dosega rok.
Ta izdelek ne vsebuje delov, ki bi jih uporabnik lahko vzdrrzeval. Lučk LED in vgrajene predvklopne naprave LED ni mogoće zamenjati.
Če lučke LED ob koncu svojeŽivljenske dobe prenehajo delovati, je treba zavreči celoten izdelek.
LED reflektor uporabljaite samo z vgrajeno napravo za vklop LED luck.
Dokler je izdelek priključen na elektricno omrežje, porablja nekaj malega elektricnega toka - tudi, ce je svetilka izključena. ČeŽelite izdelek izključiti v celoti, morate izključiti omrežno stikalo.
Če je zunanji kabel ali kabel te svetilke poskodovan, ga sme za-menjati izključno proizvajalec, njegova sluzba za stranke ali podobno usposobljena oseba, da preprečite nevarnost.

Pred montažo

Pomembno: Elektricni priključek lahko oprvi le kvalificiran elektricar ali oseba, usposobljena za elektroinšalacije. Ta mora poznati lastosti izdelka in dolocbe glede elektricnih priključkov.

Pred namestitvijo se prepričajte, ali v napeljavi, na katero boste priključili izdelek, ni elektrčne napetosti. Odstranite varovalko ali izklopite varovalno stikalo v elektrčni omarici z varovalkami (položaj 0).
S pomocjo indicatorja napetosti preverite, ali napeljava ni pod napetostjo.
- Prilożen montažni material jeprimeren za običajne trdne zidove. Pozanimajte se tudi, kateri montažni material jeprimeren za vašo izbrano montažno podlago. Po potrebi se o tem pozanimajte pri strokovnjaku.

Pred začetakom obratovanja

Napotec: Z izdelka odstranite ves embalažni material.

Montaža

Kadar vrtate v steno, poskrbite, da ne boste zadeli v elektricno, plinskovi ali vodovodno napeljavo. Upostevaite navodila za uporabo vrtalnega stroja ter vse varnostne napotke. V nasprotnem primeru grozismr ali nevarnost telesnih poskodb zaradi udara elektricnega toka.

Pri izbiri kraja montaže pazite na naslednje:

Zagotovite, da reflektor 1 osvetli zeeleno področje. Reflektor 1 lahko premikate navpično.

Zagotovite, da javlajnik gibanja 8 zaznava zeeleno področje. Javlajnik gibanja 8 ima območje zaznavanja maks. 5 m pri kotu zaznavanja pribl. 120^ (odvisno od višine montaže - idealna je visina 2,50 m) (sl. D).
Pazite, da javljalnika gibanja 8 ponoči ne osvetljupe cestna razsvetljava. To lahko vpliva na način njegovega delovanja.

Pri montaži postopajte, kot je opisano v nadaljevanju:

Popustite areirni vijak 2 s pomocjo kriznega izvijača, da odstranite montažno konzolo 7 z reflektorja 1.
Držite montažno konzolo vodoravno (po potrebi preverite z libelo) proti steni in oznacite luknjé za pritrditev.
Zdaj izvirtaje luknjé za pritrditev (Ø 6 mm) in vstavite zidne vložke 6 v luknjé za pritrditev (sl. A).
Pritrdite montažno konzolo 7 s pomočjo pritrdilnih vijakov 5 na steno in preverite njihovo pritrijenost.
Priklopite zunanzi vodnik 11, nevtralni vodnik 9 in zašcitni vodnik 10 na lestenčno spojko 14 ustrezno namešcene razdelilne vticnice (ni del obsega dobave) (slika C).

Napotec: Vrsta priključega kabla mora biti H05RN-F 3G 1,0 mm². Napotec:Priključek zašitnegа vodnika 10 mora biti daljiši kot pri drugih vodnikih, takao se v primeru zloma izdelka iztrga kot zadnji.

Uporabljeni priključek mora ustrezati najmanj naslednjim podatkom:

Napotec: lestenčna spožni del obsega dobave.

Uporabite križni izvijač za pritrditev reflektorja 1s predhodno odstranjenimi aretirnimi vijaki 2, zvmetnimi podložkami 3 in zobatimi podložkami 4 na montažno konzolo (slika A).
Usmeritereflektor 1 v zeeleno smer. Javljalnik gibanja 8 lahko zavrtite vodoravno in navpično.

Varovalko ponovno vstavite ali pa ponovno vklopite varovalno stikalo. Izdelek je zdaj pripravljen za obratovanje.

Začetek uporabe

Nastavitev javljalnika gibanja

Glede na prednastavitve javljalnika gibanja 8 se vklopi reflektor 1 za dolocen chs, takoj ko javljalnik gibanja 8 zazna gibanje. Te prednastavitve se izvedejo z dvema regulatorjema na spodnji strani javljalnika gibanja 8 (slika B).

Nastavljanje trajanja svetenja

Obrnite vrtljivi regulator TIME 13v nasprotni smeri urnega kazalca, da podaljsate trajanje svetenja. Trajanje svetenja lahko nastavite vČasovnem območju od pribl. 10 sekund do 7 minut.

Nastavljanje dnevne svetlobe

Obrnite vrtljivi regulator LUX12v smeri urnega kazalca, da povecate raven dnevne svetlobe: v položaju (reagira javljalnik gibanja samo ponoči (pri prbl. 10 lx).

V položaju se javljalnik gibanja odzove tudi pri dnevni svetlobi, vse dokler ni presežena vrednost svetlobe 20.000 lx.

Usmerjanje javljalnika gibanja

Napotec: To nastavitev izvajajte ob mraku.

Obrnite vrtljivi regulator LUX 12v položaj
Usmerite javljalnik gibanja 8 v osrednjo smer zeelenega območja zaznavanja.
Premikajte se po območju zaznavanja, dokler z odzivanjem javljal-nika gibanja 8 niste zadovoljni. V ta namen spremenite usmeritev javljalnika gibanja 8.

Napotec: Upostevaite, da javlajnik gibo zaznava preteznogibanje precno na javlajnik gibanja 8. Ce se premikate naravnost proti javlajniku gibanja 8 le-ta tega gibanja ne more zaznati.

Ko ste ustrezno usmerili javljalnik gibanja 8, zavrtite vrtljivi regulator LUX 12 v zeeleni položaj. Ustrezni položaj vrtljivega regulatora LUX 12 lahko določite med jutranjo zarjo ali večernim mračenjem, ko naj bi reflektor 1 reagiral.
Počasi zavrtite vrtljivi regulator LUX 12 v nasprotni smeri urnega kazalca, da se javlajnik gibanja 8 odzove na gibanje znotraj obmócja zajemanja.

Cisjen in nega

Pred ciscenjem odstranite varovalko v omarici z varovalkami ali izklopite varovalno stikalo.
Izdelka nikoli ne potopite v vodo ali drugo tekocino. V nasprotnem primeru lahko izdelek poskodujete.

Izdelek Čistite z rahlo navlaženo krpo, ki ne pušča vlaken, in blagim Čistilom.
Po ciscenju in pred ponovnim zagonom znova vstavite varovalko ali pa ponovno vklopite zašcitno stikalo.

Odstranjevanje

Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.

Upostevajte oznake embalažnih materialov za ločevanje odpadkov, ki so oznacene s kraticami (a) in stevilkami (b) z naslednjim pomenom: 1-7: umetne mase/20-22: papir in karton/80-98: vezni materiali.

Izdelek in materiale embalaže je mogoče reciklirati; za lažjo obdelavo odpadkov jih odstranite ločeno. Logotip Triman velja samo za Francijo.

O moznostih odstranjevanja odsluzenega izdelka se lahko pozanimate pri svoji obcinski ali mestni upravi.

Ko je vaš izdelek dotrajan, ga zaradi varovanja okolja ne odvrzite med gospodinjske odpadke, temvec ga oddajte na ustreznem zbirališcu tovrstnih odpadkov. Žbirnih mestih in njihovih delovnih Časih se lahko pozanimate pri svoji pristojni občinski upravi.

Garancija in servis

Postopek pri uveljavljanju garancije

Za zagotovitev titre obdelave vašega primera vas prosimo, da sledite naslednjim napotkom:

Prosimo, da za vsa vprašanja pripravite račun in stevilko izdelka (IAN 403055_2110) kot dokazilo o nakupu.

Stevilko izdelka najdete na identifikacijski plošcici, gravuri, naslovni strani v navodilih (spodaj levo) ali na nalepki na hrbstni ali spodnji strani.

Če pride do napačnega delovanja ali drugih pomanjkljivosti, se obrnite naiprej na v nadaljevanju navedeni servisi oddelek po Telefonu ali prek e-poste.

Izdelek, označen kot okvarjen, lahko nato brez poštnine pošljete na naVEDeni naslov servisa, zraven pa prilozite potrdilo o nakupu (blagajniški račun) in navedite, za kakšno pomanjkljivost gre in kdaj je nastala.

Servis

S1 Servis Slovenija

Tel.: 00386 (0) 807060

E-Mail: [e-mail]

C∈IP54

Pooblasčeni serviser:

1. S tem garancijskim listom OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemčija jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemliu Republike Slovenije.
3. Garancijski rok za proizvod je 3 leta od datum a izročitve blaga. Datum izročitve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblascenemu servisu oziroma se informirati o nadalnjih postopkih na zgoraj navedeni telefonski stevilk. Svetujemo vam, da pred tem natancno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblascenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblascen servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo bitlastnosti stvari same in ne vzroki, ki so zunaj proizvajalceve oziroma prodajalceve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, ce se ni držal priloženih navodil za sestavo in uporabo izdelka ali ce je izdelek kakorkoli spremenjen ali nepravlno vzdhrževan.

8. Jamcimo servis in rezervne dele še 3 leta po preteku garancij-skega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG09316

Version: 04/2022
