LSLB 100 A2 - LED reflektor Livarno Lux - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO LSLB 100 A2 Livarno Lux

Slovenščina - 203 Vsebina

Čestitamo! Z nakupom 100 W zunanje LED svetilke LIVARNO HOME LSLB 100 A2, v nadaljevanju imenovane LED svetilka, ste izbrali kakovosten izdelek. Navodila za uporabo so del izdelka. Vsebujejo pomembne informacije o varnosti, uporabi in odstranjevanju. Pred prvo uporabo izdelka se dobro seznanite s celotnimi navodili za uporabo in varnostnimi navodili. Izdelek uporabljajte samo, kot je opisano in za navedene aplikacije. Če izdelek izročite drugi osebi, priložite tudi vse ustrezne dokumente.LIVARNO HOME LSLB 100 A2

Ta LED svetilka ni namenjena za komercialno uporabo. Primerna je samo za uporabo na prostem. LED svetilka ni načrtovana za osvetlitev prostora v stanovanju. Ta LED svetilka ni namenjena za uporabo v težkih pogojih. Naprava izpolnjuje zahteve vseh standardov, ki so potrebni za oznako skladnosti CE. Spremembe na LED svetilki, ki niso v skladu s priporočili proizvajalca, lahko povzročijo, da zahteve teh standardov niso več izpolnjene.

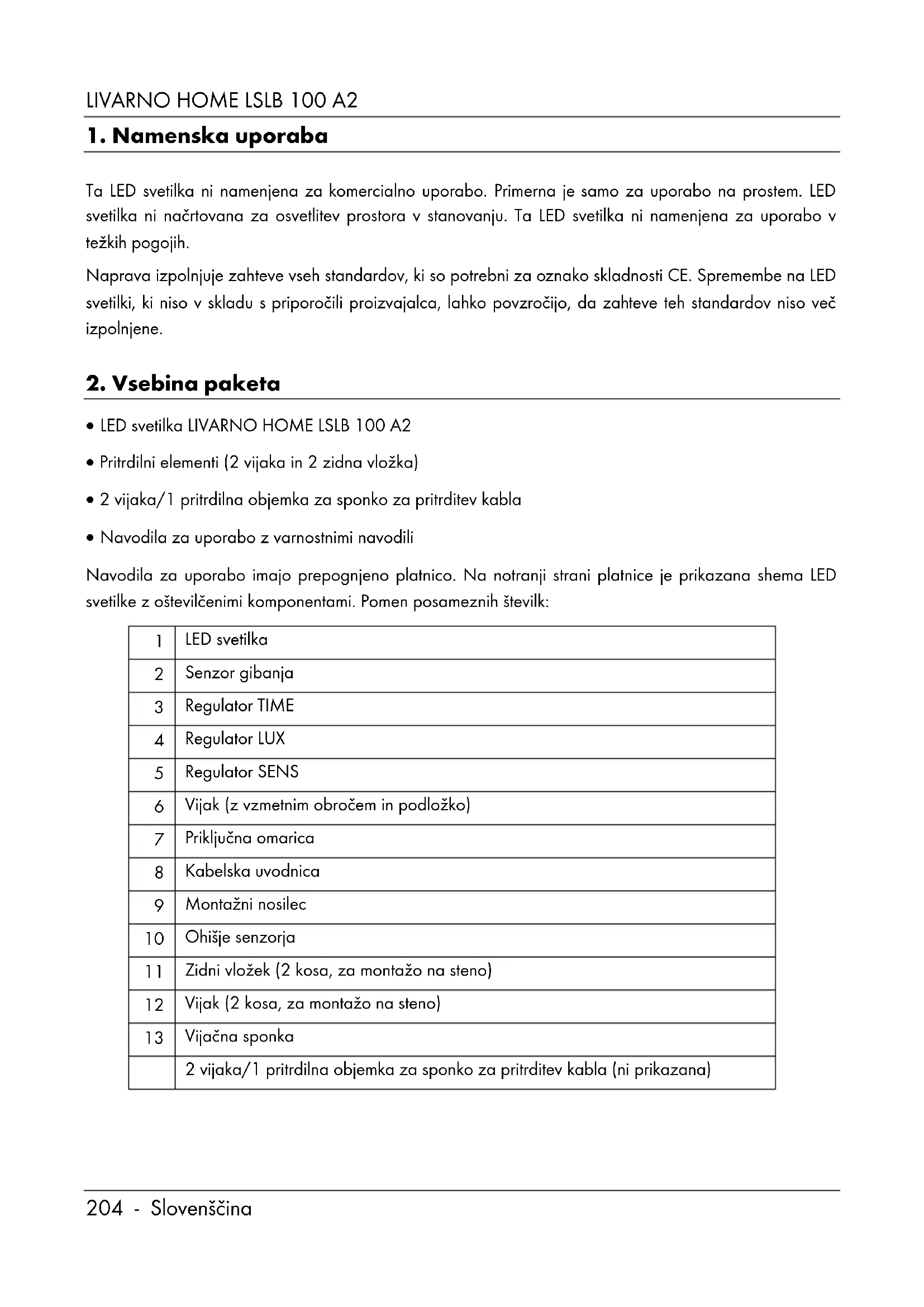

• Navodila za uporabo z varnostnimi navodili Navodila za uporabo imajo prepognjeno platnico. Na notranji strani platnice je prikazana shema LED svetilke z oštevilčenimi komponentami. Pomen posameznih številk:

(AC), 50 Hz Poraba za celotno LED svetilko: približno 100 W (+/- 8 %) Varnostni razred: I (z ozemljitvenim vodnikom) Stopnja zaščite: IP44 (zaščita pred brizgajočo vodo) Luči: 140 x 0,7 W LED - "(11.750 lm) Razred energetske učinkovitosti E" Skupni svetlobni tok: približno 10000 lm +/-5 % (s steklenim pokrovom) Barvna temperatura: približno 6500 K (nevtralno bela) Kot snopa: približno 120° CRI (indeks barvne reprodukcije): ≥ 70 Življenjska doba LED: približno 30000 ur Položaj za delovanje: navpično – svetilka zgoraj, senzor gibanja spodaj Največja montažna višina: <5 m Največje pokrito področje osvetlitve: približno 30 m² pri montaži na višini približno 2 m Dimenzije (Š x V x G): približno 23,0 x 22,0 x 8,0 cm [brez montažnega nosilca (9)] Masa: približno 800 g Senzor gibanja: Kot zaznavanja senzorja: približno 120° Doseg senzorja: približno 8 m (občutljivost se nastavi z vrtljivim gumbom) Svetlobna občutljivost: nastavi se z vrtljivim gumbom Območje vrtenja (mehansko): Približno 330° vodoravno, približno 180° navpično Čas osvetlitve (nastavljiva): približno 5 s do 5 min Pridržujemo si pravico do spremembe tehničnih specifikacij in oblike brez predhodnega obvestila.LIVARNO HOME LSLB 100 A2

Pred prvo uporabo LED svetilke (1) preberite naslednja navodila ter upoštevajte vsa opozorila, tudi če ste dobro seznanjeni z upravljanjem elektronskih naprav. Navodila za uporabo shranite na varnem mestu za kasnejšo uporabo. V primeru, ko napravo prodate ali izročite drugi osebi, obvezno priložite tudi ta priročnik. Razlaga uporabljenih simbolov Razbite varnostne pokrove obvezno zamenjajte. LED svetilka (1) ima ozemljitveni vodnik. Ozemljitveni vodnik (rumeno-zelen) mora biti priključen na označeno vijačno sponko (13). NEVARNOST! Ta opozorilna beseda označuje nevarnost z visokim tveganjem, ki povzroči smrt ali težje telesne poškodbe, če se ji ne izognete. OPOZORILO! Ta opozorilna beseda označuje nevarnost s srednje velikim tveganjem, ki lahko povzroči smrt ali težje telesne poškodbe, če se ji ne izognete. PREVIDNOST! Ta opozorilna beseda označuje pomembna navodila za zaščito pred škodo na opremi. NEVARNOST! Ta simbol opozarja na škodljivo električno napetost! Simbol označuje dodatne informacije o zadevi. Ni primeren za notranjo osvetlitev v stanovanju.LIVARNO HOME LSLB 100 A2 Slovenščina - 207 LED svetilke ni možno zatemniti. Kot snopa LED svetilke je približno 120°. Do 80% prihranka energije v primerjavi s 500-W halogenskim reflektorjem. Čas osvetlitve se lahko nastavi od približno 5 sekund do 5 minut. Senzor gibanja se lahko vrti. Skupni svetlobni tok je približno 10000 lm/100 W Odporna na vremenske vplive in brizgajočo vodo (IP44) Doseg zaznavanja senzorja gibanja je približno 8 m.

NEVARNOST!Električne naprave niso primerne za otroke. Otrokom nikoli ne dovolite uporabljati električnih naprav brez nadzora. Otroci morda ne razumejo, da so lahko nevarne. Embalažni material shranite izven dosega otrok. Obstaja nevarnost zadušitve. NEVARNOST! V luči in viru svetlobe so lahko prisotne nevarne električne napetosti, ki predstavljajo akutno nevarnost.LIVARNO HOME LSLB 100 A2

NEVARNOST! Ohišje LED svetilke (1) ne sme biti poškodovano. Če je ohišje poškodovano, obstaja nevarnost električnega udara. NEVARNOST! Nikoli ne odpirajte ohišja LED svetilke (1), kajti v notranjosti ni nobene komponente, ki zahteva vzdrževanje. Če je ohišje odprto, obstaja nevarnost električnega udara. OPOZORILO! Če opazite dim, nenavaden zvok ali nepričakovane vonjave, takoj izklopite LED svetilko (1). Svetilke v tem primeru ne uporabljajte, dokler je ne odnesete v pregled v pooblaščen servisni center. Nikoli ne vdihavajte dima, ki nastane pri morebitnem gorenju naprave. Če pride do nehotenega vdihavanja dima, poiščite zdravniško pomoč. Vdihavanje dima je lahko škodljivo za vaše zdravje. OPOZORILO! Z optičnimi instrumenti, kot so npr. povečevalna stekla, nikoli ne glejte neposredno v žarek. To lahko poškoduje vaše oči. Če domnevate, da je prišlo do poškodbe oči, poiščite zdravniško pomoč. PREVIDNOST! Ne obešajte ničesar pred LED svetilko (1). Ohišje ni načrtovano za prenašanje obremenitev. To lahko poškoduje LED svetilko (1).

Celotna vsebina teh navodil za uporabo je avtorsko zaščitena in je namenjena uporabniku samo v informativne namene. Kopiranje podatkov in informacij brez predhodne izrecne pisne odobritve avtorja je strogo prepovedano. To velja tudi za morebitno komercialno uporabo vsebine in informacij. Celotno besedilo in sheme predstavljajo aktualno stanje na dan tiskanja. Pridržujemo si pravico do spremembe brez predhodnega obvestila.LIVARNO HOME LSLB 100 A2 Slovenščina - 209

6. Pred začetkom uporabe

LED svetilka (1) ponuja različne energetsko učinkovite možnosti varčevanja z energijo: Senzor gibanja (2) poravnajte tako, da reagira samo znotraj potrebnega območja. Na ta način se zmanjša število vklopov LED svetilke (1). Z regulatorjem SENS (5) nastavite občutljivost senzorja gibanja (2) tako, da je občutljiv ravno toliko, kot želite. Na ta način se zmanjša število vklopov LED svetilke (1). Z regulatorjem LUX (4) nastavite svetlobni senzor tako, da reagira samo na želeni ravni teme. Na ta način preprečite, da bi se LED svetilka (1) vklopila v svetlejših pogojih, in zmanjšate število vklopov svetilke. Z regulatorjem TIME (3) nastavite čas osvetlitve na največ toliko, kot je potrebno. Zagotovite tudi, da v dosegu senzorja gibanja (2) ni ničesar, kar bi ga lahko nehote sprožilo, kot so npr. drevesne veje ali grmovje, promet, pešci itd. Na ta način se zmanjša število vklopov LED svetilke (1). Referenčne nastavitve, kot so barva svetlobe, barvna temperatura, svetlost, kot snopa in svetlobni spekter, so vprogramirane v odvisnosti od modela in jih uporabnik ne more spremeniti.

6.2 Pravo mesto za montažo

Natančno izberite lokacijo in se pred montažo dobro pripravite. Pripravite vse posamezne dele, potrebno orodje in montažne elemente, da je vse pripravljeno pri roki. LED svetilko (1) obvezno namestite na stabilne površine, kot so stene. Napajanje mora biti izvedeno prek električnega omrežja v zgradbi. LED svetilke (1) ne namestite nad toplotni vir ali v neposredno bližino drugih virov svetlobe. Ko izbirate pravo mesto za montažo, upoštevajte tudi sliki [D in E] na platnici. Lokacijo izberite tako, da je LED svetilka (1) zaščitena pred vetrom, dežjem in umazanijo. Vnaprej ugotovite, kateri montažni elementi so primerni za lokacijo, ki ste jo izbrali. Priloženi so montažni elementi, ki so primerni za montažo LED svetilke (1) na beton.LIVARNO HOME LSLB 100 A2

Naslednje orodje ni priloženo. Seznam je samo za informacijo. Orodje, ki ga boste dejansko potrebovali, je odvisno od posamezne lokacije. Lestev Preizkuševalnik napetosti Vodna tehtnica, zložljiv meter, svinčnik Vrtalni stroj s svedrom premera 8 mm za kamen/beton Križni izvijač, navadni izvijač Viličasti ključ (12 mm), kombinirane klešče, ščipalke

pod njo (puščica). Opomba: Pri ponovnem vstavljanju pazite na pravilen položaj namestitve tega tesnila. Napajalni kabel vstavite skozi kabelsko uvodnico (8), kot je prikazano na sosednji sliki.LIVARNO HOME LSLB 100 A2 Slovenščina - 213 Nato napeljite napajalni kabel skozi pokrov priključne omarice (7), kot je prikazano na sosednji sliki. Nato napajalni kabel priključite na vijačno sponko (13) in zagotovite, da je pravilno priključen. Upoštevajte oznake posameznih priključkov. Upoštevajte tudi sliko [B] na platnici.

NEVARNOST! Če se barve priključnega kabla razlikujejo od barv na prikazani sliki, mora priključni kabel preveriti električar, da določi razporeditev posameznih vodnikov.

Zagotovite, da znotraj dosega zaznavanja senzorja gibanja (2) ne bo premikanj, ki jih ne želite zaznavati (npr. na pločnikih, cestah). Najboljši čas za nastavitev svetlobne občutljivosti za senzor gibanja (2) je, ko so pogoji osvetlitve enaki, kot bodo pri aktivirani LED svetilki (1). Z vrtenjem ohišja senzorja (10) olajšate prilagoditev regulatorjev "TIME" (3), "LUX" (4) in "SENS" (5). Upoštevajte tudi sliko [C] na platnici.

• Senzor gibanja (2) nastavite tako, da čim bolj pokriva želeno območje. Ne sme biti blokiran s predmeti ali drugimi ovirami.

• Senzor gibanja (2) lahko poravnate vodoravno ali navpično z vrtenjem in nagibanjem ohišja senzorja (10).

7.2 Nastavitev časa osvetlitve (TIME)

Čas osvetlitve lahko prilagodite z regulatorjem TIME (3) na ohišju senzorja (10) (približno 5 sekund do 5 minut). Za podaljšanje časa osvetlitve zavrtite regulator TIME (3) v smer +, za skrajšanje časa pa ga zavrtite v smer -.

7.3 Nastavitev občutljivosti senzorja (SENS)

Občutljivost senzorja lahko nastavite z uporabo regulatorja SENS (5) na ohišju senzorja (10). Za povišanje občutljivosti zavrtite regulator SENS (5) v smer +, za znižanje občutljivosti pa ga zavrtite v smer -. Višja kot je občutljivost, večji je doseg zaznavanja (največ 8 m).

7.4 Nastavitev svetlobne občutljivosti (LUX)

Svetlobno občutljivost lahko nastavite z uporabo regulatorja LUX (4) na ohišju senzorja (10). To omogoča določitev svetlobnih pogojev, v katerih reagira svetlobni senzor in vklopi ali izklopi LED svetilko. Če želite, da senzor gibanja (2) reagira v svetlejših pogojih, zavrtite regulator LUX (4) v smer

8. Vzdrževanje/čiščenje

Vzdrževanje LED svetilka (1) ne vsebuje nobenega dela, ki zahteva vzdrževanje. LED lučke ni možno zamenjati. Čiščenje NEVARNOST! Omrežno napajanje mora biti izklopljeno pri vseh delih na LED svetilki (1), tudi pri čiščenju! V tem primeru obstaja nevarnost električnega udara! NEVARNOST! Zagotovite, da v ohišje LED svetilke (1) ne more prodreti tekočina. V tem primeru obstaja nevarnost električnega udara. Za čiščenje LED svetilke (1) uporabljajte suho krpo. Nikoli ne uporabljajte topil ali čistilnih sredstev, ki bi lahko poškodovala plastično ohišje. V primeru trdovratne umazanije uporabite rahlo vlažno krpo.

9. Odpravljanje težav

Svetilka se ne vklopi Senzor gibanja (2) ni pravilno usmerjen. Popravite položaj senzorja. Električna povezava ni pravilna. Električno povezavo naj preveri električar. Svetilka se hitro vklopi in izklopi Senzor motijo drugi viri svetlobe ali svetle odbojne površine. Odstranite zunanji vir svetlobe ali odbojno površino. Svetilka se ne izklopi V dosegu zaznavanja senzorja gibanja (2) so prisotne osebe ali premikajoči predmeti. Odstranite jih. LED svetilka (1) se premika v vetru, kar stalno sproža senzor gibanja (2). LED svetilko (1) vedno pritrdite na stabilno montažno točko. S strani www.lidl-service.com lahko prenesete ta in še mnogo drugih priročnikov, video posnetke izdelkov in program za namestitev. Ta koda QR vas usmeri na servisni portal LIDL (www.lidl-service.com), kjer lahko z uporabo številke postavke (IAN) 383536_2107 odprete vaša navodila za uporabo.LIVARNO HOME LSLB 100 A2 Slovenščina - 217

10. Okoljski predpisi in informacije glede odstranjevanja

Naprave, ki so označene s tem simbolom, morajo izpolnjevati zahteve Evropske direktive 2012/19/EU. Vse električne in elektronske naprave odstranite ločeno od gospodinjskih odpadkov na uradnih odlagališčih. Z ustreznim odstranjevanjem rabljenih izdelkov preprečite škodo v okolju in ogrožanje lastnega zdravja. Za dodatne informacije glede pravilnega odstranjevanja se pozanimajte na ustreznem občinskem uradu, pri komunalni službi ali v trgovini, kjer ste izdelek kupili. Ko LED svetilka doseže konec svoje življenjske dobe, je treba odstraniti celotno LED svetilko. Ves embalažni material odstranite na okolju prijazen način. Embalažni karton lahko odpeljete v centre za recikliranje starega papirja oz. na javna zbirališča za recikliranje. Če je v embalaži vključena folija ali plastika, jo odpeljite na javna zbirališča za recikliranje. ES/PT Velja samo za Francijo: Izdelek se lahko reciklira, vendar zanj veljajo strožji pogoji proizvajalca glede odgovornosti. Potrebno je ločeno zbiranje. Pri odstranjevanju upoštevajte oznake na embalažnem materialu. Označen je s kraticami (a) in številkami (b), ki imajo naslednji pomen: 1–7: plastika / 20–22: papir in karton / 80-98: sestavljeni materiali. Simbol Material Vsebovan v naslednjih embalažnih elementih za ta izdelek Polietilen tereftalat --- Polietilen visoke gostote --- Polivinilklorid --- Polietilen nizke gostote Plastična vrečka za vijake in dodatno opremo Polipropilen ---LIVARNO HOME LSLB 100 A2

Izdelek izpolnjuje zahteve ustreznih evropskih in državnih direktiv. Priloženo je dokazilo o skladnosti. Proizvajalec ima ustrezne izjave in dokumentacijo.

Izdelek izpolnjuje zahteve ustreznih državnih direktiv Republike Srbije.

pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.LIVARNO HOME LSLB 100 A2 Slovenščina - 219

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izročitve blaga je

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oz. se informirati o nadaljnjih postopkih na

zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o

nakupu ter dnevu izročitve blaga.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so

zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan..

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za

napake na blagu. Ta garancija velja za Slovenijo. Poleg te garancije lahko brez omejitve naše garancije uveljavljate tudi pravice iz garancije zoper prodajalca.
