| Produkttype | Udendørs LED-projektør med bevægelsessensor |
| Mærke | Livarno Lux (LIVARNO HOME) |
| Model | LSLB 100 A2 |
| Mål (L x H x D) | Ca. 23,0 x 22,0 x 8,0 cm (uden monteringsbeslag) |
| Vægt | Ca. 800 g |
| Driftsspænding | 230 V~ (AC), 50 Hz |
| Strømforbrug | Ca. 100 W (+/- 8 %) |
| Sikkerhedsklasse | I (med tilsluttet jordledning) |
| Beskyttelsesklasse | IP44 (stænktæt) |
| Lyskildetype | Integreret LED (ikke udskiftelig) |
| Antal LED | 140 × 0,7 W |
| Samlet lysstrøm | Ca. 10.000 lm (+/- 5 %) |
| Farvetemperatur | Ca. 6500 K (neutral hvid) |
| Strålevinkel | Ca. 120° |
| CRI (farvegengivelsesindeks) | ≥ 70 |
| LED-levetid | Ca. 30.000 timer |
| Maks. monteringshøjde | < 5 m |
| Maks. belysningsareal | Ca. 30 m² (i 2 m højde) |
| Detektionsvinkel | Ca. 120° |
| Detektionsafstand | Ca. 8 m (justerbar) |
| Drejeområde | Ca. 330° vandret, 180° lodret (mekanisk) |
| Justerbar tændingstid | Ca. 5 sekunder til 5 minutter |
| Indstillinger | Tid (TIME), følsomhed (SENS), lysniveau (LUX) |
| Driftsposition | Lodret (projektør øverst, sensor nederst) |
| Garanti | 3 år |
| Pakningens indhold | Projektør, beslag, fastgørelsesmateriale (skruer og rawplugs), kabelsko, manual |
Ofte stillede spørgsmål - LSLB 100 A2 Livarno Lux
Brugerspørgsmål om LSLB 100 A2 Livarno Lux
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din LED projektør i PDF-format gratis! Find din vejledning LSLB 100 A2 - Livarno Lux og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. LSLB 100 A2 af mærket Livarno Lux.
BRUGSANVISNING LSLB 100 A2 Livarno Lux
- Tilsigtet anvendelse 150
- Palkens indhold 150
3.Tekniske specificationer 151 -
Sikkerhedsinstruktioner 151
5.Copyright. 154 -
F#r du gärigang 155
6.1 Energieeffektiv brug 155
6.2.Det rette monteringssted 155
6.3.Pakravet værktj 156
6.4. Inden montering 156
6.5 Montering 157
- Kom godt i gang 161
7.1 Indstilling of bevgelssensoren (2) 161
7.2 Justering af lysitiden (TIME) 161
7.3 Justering af sensorfolsomheden (SENS) 161
7.4 Justering af lysfolsomheden (LUX) 161
- Vedligeholdelse/rengøring 162
- Fejlfinding 162
- Miljoregler og oplysninger om bortskaffelse 163
- Bemærkninger om overensstemmelse 164
- Garanti- og serviceoplysninger 165
Tillykke!
Ved at kobe 100 Watt LED-lampen til udendørs brug LIVARNO HOME LSLB 100 A2, der herefter benævnes som LED-lampen, har du valgt et kvalitetsprodukt.
Brugervejledningen udgør en del af dette produit. Den indeholder vigtige oplysninger om sikkerhed, brug og bortskaffelse. Inden produktet bruges, skal du gøre dig bekendt med alle betjenings- og sikkerhedsinstruktioner. Du mA kun anvende produktet som beskrevet og til de formål, der er oplyst. Hvis du giver produktet videre til andre personer, skal du sorge for at vedlaegge alle de relevante dokumenter.

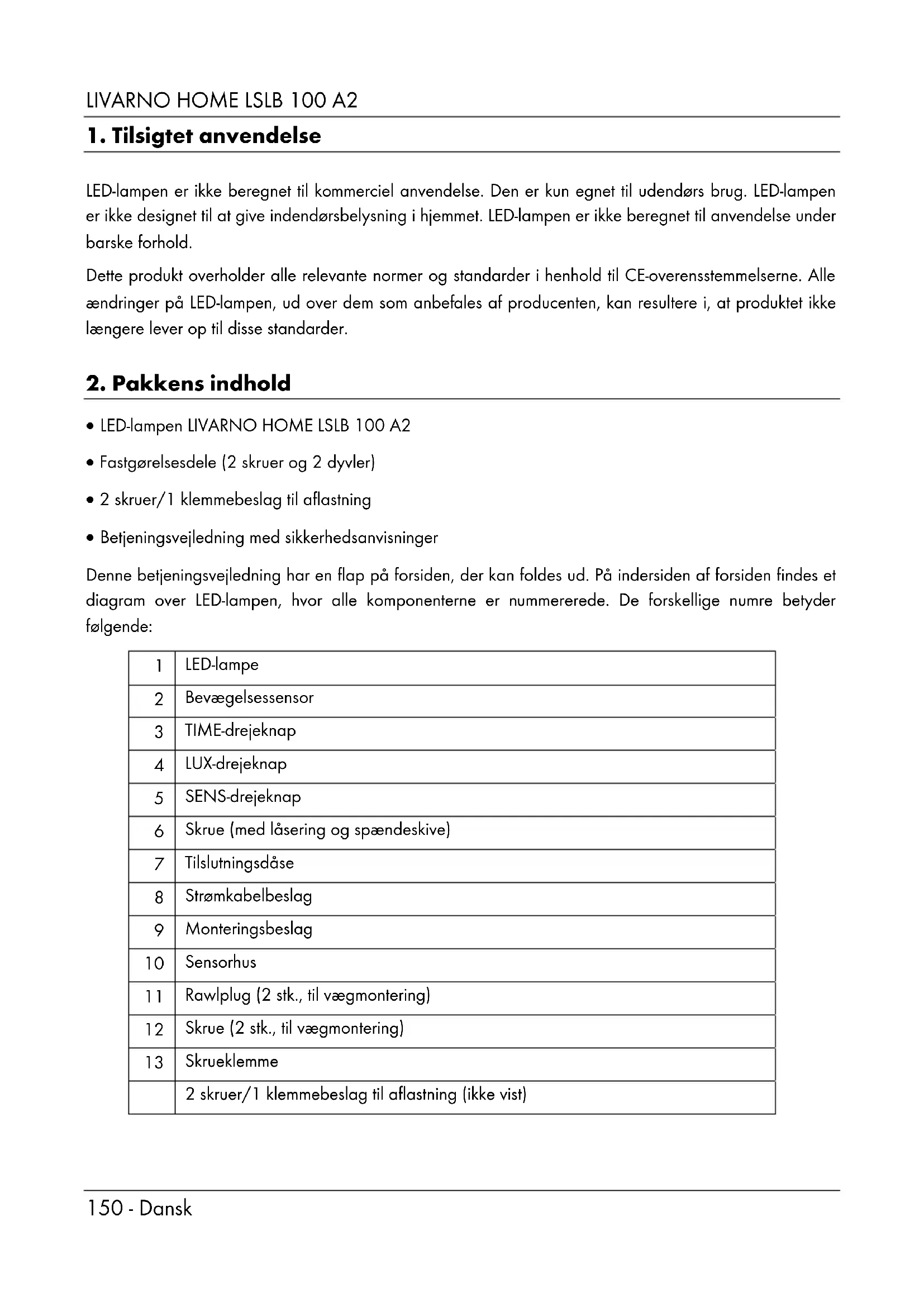

1. Tilsigtet anvendelse
LED-lampen er/DDke beregnet til kommerciel anvendelse. Den er kun egnet til udendørs brug. LED-lampen er/DDke designet til at give indendorsbelysning i hjemmet. LED-lampen er/DDke beregnet til anvendelse under barske forhold.
Dette produit overholder alle relevante normer og standarder i henhold til CE-overensstemmelsene. Alle ændringer på LED-lampen, ud over dem som anbefales af producenten, kan resultere i, atprodukter ikke laengere lever op til disse standarder.
2. Pakkens indhold
LED-lampen LIVARNO HOME LSLB 100 A2
- Fastgorelsesdele (2 skruer og 2 dyvler)
- 2 skruer/1 klemmebeslag til aflastning
- Betjeningsvejledning med sikkerhedsanvisninger
Denne betjeningsvejledning har en flap på forsiden, der kan foldes ud. På indersiden af forsiden findes et diagram over LED-lampen, hvor alle komponenterne er nummererede. De forskellige numre betyder følgende:
| 1 | LED-lampe |
| 2 | Bevægelsessensor |
| 3 | TIME-drejeknap |
| 4 | LUX-drejeknap |
| 5 | SENS-drejeknap |
| 6 | Skrue (med låsering og spændeskive) |
| 7 | Tilslutningsdåse |
| 8 | Strømkabelbeslag |
| 9 | Monteringsbeslag |
| 10 | Sensorhus |
| 11 | Rawlplug (2stk., til vægmontering) |
| 12 | Skrue (2stk., til vægmontering) |
| 13 | Skrueklemme |
| 2 skruer/1 klemmebeslag til aflastning (ikke vist) |
| Mærke: | LIVARNO | HOME |
| Modelnavn: LSLB 100 A2 | ||
| Driftsspænding: | 230 ~ (AC), 50 Hz V | |
| Strømforbrug for hele LED-lampe: | ca. 100 W (+/- 8%) | |
| Sikkerhedsklasse: I (med jordledningsforbindelse) | ||
| Sikringsgrad: | IP44 | (stænsikker) |
| Lys: 140 x 0,7 W LED - "(11.750 lm) | energieffektivetelsklasse E" | |
| Samlet lumen flux: ca. 10.000 lm +/- | 5% (med glaslåg) | |
| Farvetemperatur: ca. 6500 K (neutral | hvid) | |
| Strålevinkel: | ca. | 120° |
| CRI (farvegengivelsesindeks): ≥ 70 | ||
| LED-levetid: Ca. 30000 timer | ||
| Driftsposition: lodret - lampe øverst, bevægelsessensor på undersiden | ||
| Maksimal monteringshøjde: < 5 m | ||
| Maks. belysningsområde dækket: Ca. | 30 m², his monteret ved en hjde på ca. 2 m | |
| Mål (B × H × D): | ca. 23,0 x 22,0 x 8,0 cm [uden monteringsbeslag (9)] | |
| Vægt: | ca. 800 g | |
Bevægelsessensor:
| Bevægelsessensorvinkel: | ca. 120° |
| Sensorrækveidde: | ca. 8 m (følsohemed justerbar via drejeknap) |
| Lysfølsomhed: | justerbar via drejeknap |
| Drejeskive (mekanism): | Ca. 330° vandret, ca. 180° lodret |
| Belysningstid (justerbar): | omtrent 5 sek. til 5 min. |
De tekniske specifikationer for og designet er med forbehold forændringer uten varsel.
4. Sikkerhedsinstruktioner
Før du tagerijke LED-lampe (1) i brug forffe gang, bedes du lese nedenstende anvisninger og falgge alle advarsler, ogsa selvom du i forvejen er fortrolig med at handtere elektroniske
apparater. Opbevarijke betjeningsvejledning på et sikkert sted til fremtidig brug. Hvis du sælger eller videregiverijkeenhed til andre, er det meget vigtigt, atijke vejledning vedLAGges.
Symbolforklaring
Alle sikkerhedsskærme, der matte vare faldet af, skalerstattes.
LED-lampen (1) har en jordlederforbindelse.
Jordledningen (gul/grøn) skal tilsluttes til den viste klemme (13).
FARE! Dette signalord angiver en fare med moderat risiko, som kan.fore til dodsfald aller større kvæstelser, hvis den ikke undgås.
ADVARSEL! Dette signalord angiver en fare med moderat risiko, som kan.fore til dodsfald aller storre kvæstelser, hvis den ikke undgås.
FORSIGTIG! Dette signal angiver vigtige instruktioner til at beskytte mod skader på ejendom.
FARE! Dette symbol angiver farlig elektrisk spænding!
Dette symbol henviser til yderligere oplysninger om emnet.
Ikke egnet til indendørs belysning i hjemmet.
LED-lampen kan/DDempes.
LED-lampens strålevinkel er omtrent 120^ .
Energibesparelle på op til 80% SAMmenlignet med en almindelig 500-Watt halogenlampe.
Belysningstid justerbar fra ca. 5 sekunder til 5 minutter.
Bevægelsessensoren kan drejes.
Samlet lumen flux ca. 10.000 lm/100 W
Vandafvisende og beskyttet mod oversprøjtning (IP44)
Bevægelsessensorens detektrionsomrade er ca. 8 meter.
FARE! Elektriske encheder er/DDie egnede til børn. Lad aldrig boarn anvende elektriske apparater uten opsyn. Børn kan muligvis/DDie forst, at anordningerne kan vare farlige.
Opbevar al emballage.uden for boRs rækkevidde.Der er risiko for kvælning.
FARE! Der kan vengeance farlige elektriske spændinger i lyset og lyskilden, som udgør en akut fare.
FARE! Huset på LED-lampen (1) pågressive beskadiges. Hvis huset abnes, er der risiko for elektrisk stød.
FARE! Åbn aldrig kabinettet på LED-lampen (1), da der ikke er nogen indvendige componenter, der kræver vedligeholdelse. Hvis huset abnes, er der risiko for elektrisk stød.
ADVARSEL! Hvis du bemærker røg, unormale lyde eller en mærkelig lugt, skal du straks slukke for LED-lampen (1). Hvisalandne forekommer, på encheden ikke længere bruges, förden er blevet inspiceret af autoriserede servicepersoner. Du pågressive røg fra en mulig brand i encheden. Hvis du ved et uheld indändener røg, skal du søge læge. Indänding af røg kan+vare skadeligt for helbredet.
ADVARSEL! Anvend aldrig optiske objekter, sasom forstørrelsesglas, til at se direkte ind i lyset med. Det kan skade dine øjne. Hvis du har mistanke om, at du har beskadiget dine øjne, skal du søge læge.
FORSIGTIG! Hæng ikke noget op på LED-lampen (1). Huset er ikke beregnet til at bxere,anden vægt. Dette kan beskadige LED-lampen (1).
5. Copyright
Alt indholdet i dette betjeningsvejledning er beskyttet af ophavsret og er kun beregnet til information for brugeren. Kopiering af data og oplyninger ut den forudgående, udtrykkelig, skriftig godkendelse fra ophavrsinsdehaveren, er strengt forbudt. Dette gælder ogssfor enhver commerciel anvendelse af indholdet og oplyningerne. Al tekst og alle diagrammer var opdaterede på trykkedatoen. Indholdet kan ændres utden varsel.
6. Før du gårigang
Tag LED-lampen (1) med bevægelsessensor og fastgorelsesdelene ud af emballagen.
Kontroller LED-lampen (1) for skader. Hvis LED-lampen (1) er beskadiget, ma du ikke bruge den.
Hvis leverancen er beskadiget eller ufuldstændig, skal man kontakte producentens kundeservice.
6.1 Energieeffektiv drug
LED-lampen (1) tilbyder forskellige, energiaffektive energisparefunktioner:
Indjuster bevgelsessensoren (2), sa den kun reagerer inden for det pakrave de omrade. Det reducerer antallet af gange, LED-lampen (1) taendes.
Brug SENS-styringen (5) til at justere bevægelsessensorens (2) folsomhed, sö den kun er s folsom som nødvendigt. Det reducerer antallet af gange, LED-lampen (1) taendes.
Brug LUX-styringen (4) til at justere daglsylsfoilen, sa den kun reagerer ved den onske de grad af mørke. Det forhindrer, at LED-lampen (1) tændes ved lysere forhold og mindsker antallet af gange, den tændes.
Brug TIME-styringen (3) til at justere lysvarigheden, sa den ikke er laengere end ndvendigt.
Sørg ogå for, at der ikke er noget inden for' bevægelsessensorens (2) område, som kan udløse den ved en fejl, f.eks. grene på træer eller buske, trafik, fodgaengere osv. Dette reducerer antallet of gange, LED-lampen (1)ændes.
Referenceindstillingerne sasom lysfarve, farvetemperatur, lysstyrke, stralevinkel og lysspektrum er fast kodet afhengigt af modellen og kan/DDE eandres af brugeren.
6.2. Detrette monteringssted
Vælg omhyggeligt en lokalitet, og forbered dig, inden installationen.
Anbring alle de enkelte dele, værktj og monteringsdele, sa du har det hele for händen.
LED-lampen (1) mA kun monteres på stabile flader, sasom vægge.
Strømforsyningen kan foregå via det elektriske kredsløb i bygningen.
Undgå at montere LED-lampen (1) over en varmekilde eller iærheden af andre lyskilder. När du vælger det rigtige monteringssted, skal du ögså bemærke illustrationerne [D og E] på forsiden.
Vaelg en placering, hvor LED-lampen (1) er beskyttet mod vind, regn og snavs.
Find ud af pa forhand, hvilke dele der passer til det sted, du har valgt. Den leveres med passende fittings til montering af LED-lampen (1) pa beton.
6.3. Påkrævet værktøj
Folgende værktøjer medfolger ikke. Denne liste er kun vejledende. Det værktøj, du skal bruge, vil afhænge af den enkelte placering.
Stige
Spændingsafprover
Vaterpas, foldelineal, blyant
Bor med 8 mm borebit egnet til murværk/beton
Phillips skruetraekker, kaervskruetraekker
Aben skruenøgle (mellemrum 12 mm), kombinationstænger, trådskærere
6.4. Inden montering
FARE! Enheden skal moneres af en autorisert el-montor! Strormforsyningen kan forega via det elektriske kredslob i bygningen.
ADVARSEL! När der bores huller, skal det sikres, at der/DD er kabler i væggen.
Inden du monterer LED-lampen (1) skal du sorge for, at du er bekendt med alle de enkelte dele, og lese og ffolge anvisninger og diagrammer i dette betjeningsvejledning.
Sørg for, at ledningen, som LED-lampen (1) tilsluttes til,/DD er strømforende. Dette gores ved at fjerne sikringen til det relevante strømkredslæb eller skifte effektafbryderen til positionen "0" i sikringskassen.
Sorg ogsa for at teste, at ledningen kein er strormforende med en spændingsafprover!
6.5 Montering
LED-lampen (1) skal vare vaegmonteret.
| Sørg for, at den ledning, som LED-lampen tilsluttes til,/DDDE er strømførende. Det gæres ved at fjerne sikringen eller slukke afbryderen i skringsboksen (0-position). | ON OFF |
| Fjern monteringsbeslaget (9) ved at løsne skruerne (6) på begge sider med en øben skruenøgle, og drej dem ud mod uretammen med læseringene og skiverne. | 9 6 |
| Vælg monteringspositionen på væggen. Brug monteringsbeslaget (9) som skabelon, og afmærk placeringen af borehullerne på væggen gennem de lange huller. Bor hullerne i væggen. Monter rawlpluggene (11) i de huller, du har boret, og skru monteringsbeslaget (9) på væggen med skruerne (12). | 11 0 8mm |
LIVARNO HOME LSLB 100 A2
| Fjern de 4 skruer, og tag låget af klemmekassen (7). | |
| 1. Frigør strømkabelbeslaget (8) ved at dreje det mod uret ved hjælp af en passende skruenøgle med Åbent gevind, hvis det er nødvendigt. 2. Fjern strømkabelbeslaget (8) og forseglingen under det (pil). Bemærk: Vær opmærksom på den korrekte installationsposition for denne forsegling til.när du senere skal sætte den tilbage på plads. | 1 2 3 |
| Før strømkabelbeslaget (8) over strømkabet som vist på diagrammet overfor. | 9 |
| Før derefter strømkabet gennem låget på terminalboksen (7) som vist på diagrammet overfor. | 8 7 |
| Tilslut nu strømledningen til skrueterinalen (13), og sorg for, at den er korrekt tilsluttet. Vær opmærksom på mærkningen af de enkelte klemmer. Bemær och illustrationen [B] på forsiden. | 13 |
| FARE! Hvis farvekodningen af dit tilslutningskabel adskiller sig fra den medfølgende illustration, skal tilslutningskabet testes af en kvalificeret elektriker for at bestemme tildelingen af de enkelte ledninger. | 002 Z = Z 003 Z = Z 004 Z = Z 005 Z = Z 006 Z = Z 007 Z = Z 008 Z = Z 009 Z = Z 010 Z = Z 011 Z = Z 012 Z = Z 013 Z = Z 014 Z = Z 015 Z = Z 016 Z = Z 017 Z = Z 018 Z = Z 019 Z = Z 020 Z = Z 021 Z = Z 022 Z = Z 023 Z = Z 024 Z = Z 025 Z = Z 026 Z = Z 027 Z = Z 028 Z = Z 029 Z = Z 030 Z = Z 031 Z = Z 032 Z = Z 033 Z = Z 034 Z = Z 035 Z = Z 036 Z = Z 037 Z = Z 038 Z = Z 039 Z = Z 040 Z = Z 041 Z = Z 042 Z = Z 043 Z = Z 044 Z = Z 045 Z = Z 046 Z = Z 047 Z = Z 048 Z = Z 049 Z = Z 050 Z = Z 051 Z = Z 052 Z = Z 053 Z = Z 054 Z = Z 055 Z = Z 056 Z = Z 057 Z = Z 058 Z = Z 059 Z = Z 060 Z = Z 061 Z = Z 062 Z = Z 063 Z = Z 064 Z = Z 065 Z = Z 066 Z = Z 067 Z = Z 068 Z = Z 069 Z = Z 070 Z = Z 071 Z = Z 072 Z = Z 073 Z = Z 074 Z = Z 075 Z = Z 076 Z = Z 077 Z = Z 078 Z = Z 079 Z = Z 080 Z = Z 081 Z = Z 082 Z = Z 083 Z = Z 084 Z = Z 085 Z = Z 086 Z = Z 087 Z = Z 088 Z = Z 089 Z = Z 090 Z = Z 091 Z = Z 092 Z = Z 093 Z = Z 094 Z = Z 095 Z = Z 096 Z = Z 097 Z = Z 098 Z = Z 099 Z = Z 100 Z = Z 101 Z = Z 102 Z = Z 103 Z = Z 104 Z = Z 105 Z = Z 106 Z = Z 107 Z = Z 108 Z = Z 109 Z = Z 110 Z = Z 111 Z = Z 112 Z = Z 113 Z = Z 114 Z = Z 115 Z = Z 116 Z = Z 117 Z = Z 118 Z = Z 119 Z = Z 120 Z = Z 121 Z = Z 122 Z = Z 123 Z = Z 124 Z = Z 125 Z = Z 126 Z = Z 127 Z = Z 128 Z = Z 129 Z = Z 130 Z = Z 131 Z = Z 132 Z = Z 133 Z = Z 134 Z = Z 135 Z = Z 136 Z = Z 137 Z = Z 138 Z = Z 139 Z = Z 140 Z = Z 141 Z = Z 142 Z = Z 143 Z = Z 144 Z = Z 145 Z = Z 146 Z = Z 147 Z = Z 148 Z = Z 149 Z = Z 150 Z = Z 151 Z = Z 152 Z = Z 153 Z = Z 154 Z = Z 155 Z = Z 156 Z = Z 157 Z = Z 158 Z = Z 159 Z = Z 160 Z = Z 161 Z = Z 162 Z = Z 163 Z = Z 164 Z = Z 165 Z = Z 166 Z = Z 167 Z = Z 168 Z = Z 169 Z = Z 170 Z = Z 171 Z = Z 172 Z = Z 173 Z = Z 174 Z = Z 175 Z = Z 176 Z = Z 177 Z = Z 178 Z = Z 179 Z = Z 180 Z = Z 181 Z = Z 182 Z = Z 183 Z = Z 184 Z = Z 185 Z = Z 186 Z = Z 187 Z = Z 188 Z = Z 189 Z = Z 190 Z = Z 191 Z = Z 192 Z = Z 193 Z = Z 194 Z = Z 195 Z = Z 196 Z = Z 197 Z = Z 198 Z = Z 199 Z = Z 200 Z = Z 201 Z = Z 202 Z = Z 203 Z = Z 204 Z = Z 205 Z = Z 206 Z = Z 207 Z = Z 208 Z = Z 209 Z = Z 210 Z = Z 211 Z = Z 212 Z = Z 213 Z = Z 214 Z = Z 215 Z = Z 216 Z = Z 217 Z = Z 218 Z = Z 219 Z = Z 220 Z = Z 221 Z = Z 222 Z = Z 223 Z = Z 224 Z = Z 225 Z = Z 226 Z = Z 227 Z = Z 228 Z = Z 229 Z = Z 230 Z = Z 231 Z = Z 232 Z = Z 233 Z = Z 234 Z = Z 235 Z = Z 236 Z = Z 237 Z = Z 238 Z = Z 239 Z = Z 240 Z = Z 241 Z = Z 242 Z = Z 243 Z = Z 244 Z = Z 245 Z = Z 246 Z = Z 247 Z = Z 248 Z = Z 249 Z = Z 250 Z = Z 251 Z = Z 252 Z = Z 253 Z = Z 254 Z = Z 255 Z = Z 256 Z = Z 257 Z = Z 258 Z = Z 259 Z = Z 260 Z = Z 261 Z = Z 262 Z = Z 263 Z = Z 264 Z = Z 265 Z = Z 266 Z = Z 267 Z = Z 268 Z = Z 269 Z = Z 270 Z = Z 271 Z = Z 272 Z = Z 273 Z = Z 274 Z = Z 275 Z = Z 276 Z = Z 277 Z = Z 278 Z = Z 279 Z = Z 280 Z = Z 281 Z = Z 282 Z = Z 283 Z = Z 284 Z = Z 285 Z = Z 286 Z = Z 287 Z = Z 288 Z = Z 289 Z = Z 290 Z = Z 291 Z = Z 292 Z = Z 293 Z = Z 294 Z = Z 295 Z = Z 296 Z = Z 297 Z = Z 298 Z = Z 299 Z = Z 300 Z = Z 301 Z = Z 302 Z = Z 303 Z = Z 304 Z = Z 305 Z = Z 306 Z = Z 307 Z = Z 308 Z = Z 309 Z = Z 310 Z = Z 311 Z = Z 312 Z = Z 313 Z = Z 314 Z = Z 315 Z = Z 316 Z = Z 317 Z = Z 318 Z = Z 319 Z = Z 320 Z = Z 321 Z = Z 322 Z = Z 323 Z = Z 324 Z = Z 325 Z = Z 326 Z = Z 327 Z = Z 328 Z = Z 329 Z = Z 330 Z = Z 331 Z = Z 332 Z = Z 333 Z = Z 334 Z = Z 335 Z = Z 336 Z = Z 337 Z = Z 338 Z = Z 339 Z = Z 340 Z = Z 341 Z = Z 342 Z = Z 343 Z = Z 344 Z = Z 345 Z = Z 346 Z = Z 347 Z = Z 348 Z = Z 349 Z = Z 350 Z = Z 351 Z = Z 352 Z = Z 353 Z = Z 354 Z = Z 355 Z = Z 356 Z = Z 357 Z = Z 358 Z = Z 359 Z = Z 360 Z = Z 361 Z = Z 362 Z = Z 363 Z = Z 364 Z = Z 365 Z = Z 366 Z = Z 367 Z = Z 368 Z = Z 369 Z = Z 370 Z = Z 371 Z = Z 372 Z = Z 373 Z = Z 374 Z = Z 375 Z = Z 376 Z = Z 377 Z = Z 378 Z = Z 379 Z = Z 380 Z = Z 381 Z = Z 382 Z = Z 383 Z = Z 384 Z = Z 385 Z = Z 386 Z = Z 387 Z = Z 388 Z = Z 389 Z = Z 390 Z = Z 391 Z = Z 392 Z = Z 393 Z = Z 394 Z = Z 395 Z = Z 396 Z = Z 397 Z = Z 398 Z = Z 399 Z = Z 400 Z = Z 401 Z = Z 402 Z = Z 403 Z = Z 404 Z = Z 405 Z = Z 406 Z = Z 407 Z = Z 408 Z = Z 409 Z = Z 410 Z = Z 411 Z = Z 412 Z = Z 413 Z = Z 414 Z = Z 415 Z = Z 416 Z = Z 417 Z = Z 418 Z = Z 419 Z = Z 420 Z = Z 421 Z = Z 422 Z = Z 423 Z = Z 424 Z = Z 425 Z = Z 426 Z = Z 427 Z = Z 428 Z = Z 429 Z = Z 430 Z = Z 431 Z = Z 432 Z = Z 433 Z = Z 434 Z = Z 435 Z = Z 436 Z = Z 437 Z = Z 438 Z = Z 439 Z = Z 440 Z = Z 441 Z = Z 442 Z = Z 443 Z = Z 444 Z = Z 445 Z = Z 446 Z = Z 447 Z = Z 448 Z = Z 449 Z = Z 450 Z = Z 451 Z = Z 452 Z = Z 453 Z = Z 454 Z = Z 455 Z = Z 456 Z = Z 457 Z = Z 458 Z = Z 459 Z = Z 460 Z = Z 461 Z = Z 462 Z = Z 463 Z = Z 464 Z = Z 465 Z = Z 466 Z = Z 467 Z = Z 468 Z = Z 469 Z = Z 470 Z = Z 471 Z = Z 472 Z = Z 473 Z = Z 474 Z = Z 475 Z = Z 476 Z = Z 477 Z = Z 478 Z = Z 479 Z = Z 480 Z = Z 481 Z = Z 482 Z = Z 483 Z = Z 484 Z = Z 485 Z = Z 486 Z = Z 487 Z = Z 488 Z = Z 489 Z = Z 490 Z = Z 491 Z = Z 492 Z = Z 493 Z = Z 494 Z = Z 495 Z = Z 496 Z = Z 497 Z = Z 498 Z = Z 499 Z = Z 500 Z = Z 501 Z = Z 502 Z = Z 503 Z = Z 504 Z = Z 505 Z = Z 506 Z = Z 507 Z = Z 508 Z = Z 509 Z = Z 510 Z = Z 511 Z = Z 512 Z = Z 513 Z = Z 514 Z = Z 515 Z = Z 516 Z = Z 517 Z = Z 518 Z = Z 519 Z = Z 520 Z = Z 521 Z = Z 522 Z = Z 523 Z = Z 524 Z = Z 525 Z = Z 526 Z = Z 527 Z = Z 528 Z = Z 529 Z = Z 530 Z = Z 531 Z = Z 532 Z = Z 533 Z = Z 534 Z = Z 535 Z = Z 536 Z = Z 537 Z = Z 538 Z = Z 539 Z = Z 540 Z = Z 541 Z = Z 542 Z = Z 543 Z = Z 544 Z = Z 545 Z = Z 546 Z = Z 547 Z = Z 548 Z = Z 549 Z = Z 550 Z = Z 551 Z = Z 552 Z = Z 553 Z = Z 554 Z = Z 555 Z = Z 556 Z = Z 557 Z = Z 558 Z = Z 559 Z = Z 560 Z = Z 561 Z = Z 562 Z = Z 563 Z = Z 564 Z = Z 565 Z = Z 566 Z = Z 567 Z = Z 568 Z = Z 569 Z = Z 570 Z = Z 571 Z = Z 572 Z = Z 573 Z = Z 574 Z = Z 575 Z = Z 576 Z = Z 577 Z = Z 578 Z = Z 579 Z = Z 580 Z = Z 581 Z = Z 582 Z = Z 583 Z = Z 584 Z = Z 585 Z = Z 586 Z = Z 587 Z = Z 588 Z = Z 589 Z = Z 590 Z = Z 591 Z = Z 592 Z = Z 593 Z = Z 594 Z = Z 595 Z = Z 596 Z = Z 597 Z = Z 598 Z = Z 599 Z = Z 600 Z = Z 601 Z = Z 602 Z = Z 603 Z = Z 604 Z = Z 605 Z = Z 606 Z = Z 607 Z = Z 608 Z = Z 609 Z = Z 610 Z = Z 611 Z = Z 612 Z = Z 613 Z = Z 614 Z = Z 615 Z = Z 616 Z = Z 617 Z = Z 618 Z = Z 619 Z = Z 620 Z = z 621 Z = z 622 Z = z 623 Z = z 624 Z = z 625 Z = z 626 Z = z 627 Z = z 628 Z = z 629 Z = z 630 Z = z 631 Z = z 632 Z = z 633 Z = z 634 Z = z 635 Z = z 636 Z = z 637 Z = z 638 Z = z 639 Z = z 640 Z = z 641 Z = z 642 Z = z 643 Z = z 644 Z = z 645 Z = z 646 Z = z 647 Z = z 648 Z = z 649 Z = z 650 Z = z 651 Z = z 652 Z = z 653 Z = z 654 Z = z 655 Z = z 656 Z = z 657 Z = z 658 Z = z 659 Z = z 660 Z = z 661 Z = z 662 Z = z 663 Z = z 664 Z = z 665 Z = z 666 Z = z 667 Z = z 668 Z = z 669 Z = z 670 Z = z 671 Z = z 672 Z = z 673 Z = z 674 Z = z 675 Z = z 676 Z = z 677 Z = z 678 Z = z 679 Z = z 680 Z = z 681 Z = z 682 Z = z 683 Z = z 684 Z = z 685 Z = z 686 Z = z 687 Z = z 688 Z = z 689 Z = z 690 Z = z 691 Z = z 692 Z = z 693 Z = z 694 Z = z 695 Z = z 696 Z = z 697 Z = z 698 Z = z 699 Z = z 700 Z = z 701 Z = z 702 Z = z 703 Z = z 704 Z = z 705 Z = z 706Z= z 707Z= z 708Z= z 709Z= z 710Z= z 711Z= z 712Z= z 713Z= z 714Z= z 715Z= z 716Z= z 717Z= z 718Z= z 719Z= z 720Z= z 721Z= z 722Z= z 723Z= z 724Z= z 725Z= z 726Z= z 727Z= z 728Z= z 729Z= z 730Z= z 731Z= z 732Z= z 733Z= z 734Z= z 735Z= z 736Z= z 737Z= z 738Z= z 739Z= z 740Z= z 741Z= z 742Z= z 743Z= z 744Z= z 745Z= z 746Z= z 747Z= z 748Z= z 749Z= z 750Z= z 751Z= z 752Z= z 753Z= z 754Z= z 755Z= z 756Z= z 757Z= z 758Z= z 759Z= z 760Z= z 761Z= z 762Z= z 763Z= z 764Z= z 765Z= z 766Z= z 767Z= z 768Z= z 769Z= z 770Z= z 771Z= z 772Z= z 773Z= z 774Z= z 775Z= z 776Z= z 777Z= z 778Z= z 779Z= z 780Z= z 781Z= z 782Z= z 783Z= z 784Z= z 785Z= z 786Z= z 787Z= z 788Z= z 789Z= z 790Z= z 791Z= z 792Z= z 793Z= z 794Z= z 795Z= z 796Z= z 797Z= z 798Z= z 799Z= z 800Z= z 801Z= z 802Z= z 803Z= z 804Z= z 805Z= z 806Z= z 807Z= z 808Z= z 809Z= z 810Z= z 811Z= z 812Z= z 813Z= z 814Z= z 815Z= z 816Z= z 817Z= z 818Z= z 819Z= z 820Z= z 821Z= z 822Z= z 823Z= z 824Z= z 825Z= z 826Z= z 827Z= z 828Z= z 829Z= z 830Z= z 831Z= z 832Z= z 833Z= z 834Z= z 835Z= z 836Z= z 837Z= z 838Z= z 839Z= z 840Z= z 841Z= z 842Z= z 843Z= z 844Z= z 845Z= z 846Z= z 847Z= z 848Z= z 849Z= z 850Z= z 851Z= z 852Z= z 853Z= z 854Z= z 855Z= z 856Z= z 857Z= z 858Z= z 859Z= z 860Z= z 861Z= z 862Z= z 863Z= z 864Z= z 865Z= z 866Z= z 867Z= z 868Z= z 869Z= z 870Z= z 871Z= z 872Z= z 873Z= z 874Z= z 875Z= z 876Z= z 877Z= z 878Z= z 879Z= z 880Z= z 881Z= z 882Z= z 883Z= z 884Z= z 885Z= z 886Z= z 887Z= z 888Z= z 889Z= z 890Z= z 891Z= z 892Z= z 893Z= z 894Z= z 895Z= z 896Z= z 897Z= z 898Z= z 899Z= z 900Z= z 901Z= z 902Z= z 903Z= z 904Z= z 905Z= z 906Z= z 907Z= z 908Z= z 909Z= z 910Z= z 911Z= z 912Z= z 913Z= z 914Z= z 915Z= z 916Z= z 917Z= z 918Z= z 919Z= z 920Z= z 921Z= z 922Z= z 923Z= z 924Z= z 925Z= z 926Z= z 927Z= z 928Z= z 929Z= z 930Z= z 931Z= z 932Z= z 933Z= z 934Z= z 935Z= z 936Z= z 937Z= z 938Z= z 939Z= z 940Z= z 941Z= z 942Z= z 943Z= z 944Z= z 945Z= z 946Z= z 947Z= z 948Z= z 949Z= z 950Z= z 951Z= z 952Z= z 953Z= z 954Z= z 955Z= z 956Z= z 957Z= z 958Z= z 959Z= z 960Z= z 961Z= z 962Z= z 963Z= z 964Z= z 965Z= z 966Z= z 967Z= z 968Z= z 969Z= z 970Z= z 971Z= z 972Z= z 973Z= z 974Z= z 975Z= z 976Z= z 977Z= z 978Z= z 979Z= z 980Z= z 981Z= z 982Z= z 983Z= z 984Z= z 985Z= z 986Z= z 987Z= z 988Z= z 989Z= z 990Z= z 991Z= z 992Z= z 993Z= z 994Z= z 995Z= z 996Z= z 997Z= z 998Z= z 999Z= z |
LIVARNO HOME LSLB 100 A2
| Sæt derefter låget på terminalboksen (7) på plads, og skru de 4 skruer, du fjernede tidligere, tilbage. | 7 |
| Fastgør derefter LED-lampen (1) til monteringsbeslaget (9) ved at spænde 2 skruer (6) sammen med læseringene og skiverne med urets retning. På dette tidspunkt brd du kun spænde skruerne (6) let. | 1 6 9 |
| Ret nu LED-lampen (1) op i den ønskete position, og stram derefter skruerne (6) helt. | |
| Slå strømmen til ingen. Det gores ved at udskifte sikringen, eller afbryderen i sikringsboksensændes (1 position). | ON OFF |
7. Kom godi gang
7.1 Indstilling of bevgelsessensoren (2)
Sorg for, at der/DD er omrder med bevagelse, som/DD skal pavises inden for bevagelsessensorens (2) detektionsomrade (fx fortove, veje).
Det bedste tidspunkt til at indstille lysfolsomheden for bevægelsessensoren (2) er, när lysforholdene er de samme, som de vil ære, när LED-lampen (1) er aktiv.
Hvis man drejer sensorhuset (10) bliver det nemmere at justere drejeknapperne for "TID"(3), "LUX"(4) og "SENS" (5). Bemærk ogsa illustrationen [C] på forsiden af omslaget.
- Juster bevægelsessensoren (2), sä den dækker det område, du ønsker, bedst muligt. Den må ikke blokeres af genstande eller lignende.
- Du kan justere bevægelsessensoren (2) vindret eller lodret ved at dreje og vippe sensorhuset (10).
7.2 Justering of lystiden (TIME)
Du kan justere lysiden ved hjælp af TIDSREGULATOREN (3) på sensorhuset (10) (ca.5 sekunder til 5 minutter). Drej TIME-drejeknappen i retningen (3) + for at øge lysiden og i retningen - for at sænke lysiden.
7.3 Justering af sensorfølsomheden (SENS)
Du kan justere folsomheden ved hjælp af SENS-drejeknappen (5) på sensorhuset (10). Drei SENS-drejeknappen (5) i retningen + for at ogge folsomheden, aller drej den i retningen - for at reducere folsomheden. Jo højere folsomhed, jo større detektrionsområde (maksimum 8 m).
7.4 Justering af lysfølsomheden (LUX)
Du kan justere lysfolsomheden ved hjælp af LUX-drejeknappen (4) på sensorhuset (10). Dette giver dig mulighed for at definere de lysforhold, under hvilke bevægelsessensoren skal reagere, og LED-lampen taendes.
Drej LUX-drejeknappen (4) i retningen , hvis du onsker, at bevægelsessensoren (2) skal reagere under lysere forhold.
Drej LUX-drejeknappen (4) i retningen , hvis du vil indstille bevægelsessensoren (2) til at reagere ved relativringe lysforhold.
LED-lampen (1) indeholder ingen dele, som kræver vedligeholdelse. LED-lampen kan/DDskiftes.
Rengøring
FARE! Strømmen skal altid afbrydes, nár der udføres arbeje på LED-lampen (1), ogå ved rengøring! Ellers er der risiko for elektrisk stød!
FARE! Sørg for, at der ikke kommer væske ind i huset på LED-lampen (1). Ellers er der risiko for elektrisk stød.
Brug en tør klud til at rengore LED-lampen (1). Brug aldrig rengøringsmidler erer oplosningsmidler, der kan skade plastikkabinetet. Ved mere genstridigt snavs bruges en let fuglig klud.
9. Feilfinding
Lyset traenger(ilke ind
Bevagelsessensoren (2) sigter/DDke korrekt. Ret positionen.
Der er fejl den elektriske forbindelse. Faden elektriske forbindelse tjekket af en elektriker.
Lyset slukker og taender hurtigt
Der er interferens fra sensoren eller fra andre lyskilder aller andre kraftigt reflekterende overflader. Fjern den eksterne lyskilde aller reflekterende overflade.
Lyset slukker nikke
Der er personer eller genstande i bevagelse inden for bevagelsessensorens detektionsomrade (2). Fjern dem.
LED-lampen (1) flyttes af vinden, som konstant udloser beveegelsessensoren (2). Sorg altid for at fastgore LED-lampen (1) til et stabilt monteringspunkt.
På www.lidl-service.com kan du downloadeijke og mange andre brugervejledninger, produktvideoer og opsætningssoftware.
Denne QR-kode videredirigerer dig til LIDL Service-portalen (www.lidlservice.com), hvor du kan bruge produktnummeret (IAN) 383536_2107 til at abne din brugervejledning.
| Enheder mærket med dette symbol er underlagt det europæiske direktiv 2012/19/EU. Alle elektriske og elektroniske enheder skal bortskaffes sørskilt fra husholdningsaffald på officielle genbrugspladser. Skån miljøet, og undgå fare for dit eget helbred ved at bortskaffes这部分 enhed på korrekt vis. Kontakt de lokale myndigheder, genbrugsstationer eller den forretning, hvor du købte apparatet, for nærmere oplysninger om korrekt bortskaffelse. Når LED-lampen har næt slutningen på sin levetid, skal—hele LED-lampen bortskaffes. | |
| ES/PT | Bortskaf al emballage på miljørrigtig vis. Papemballage kan afleveres i papircontaineren eller på offentlige afleveringssteder til genvinding. Film og plastik, derfindes i emballagen, skal afleveres på den lokale genbrugsstation til bortskaffelse. |
| a | Kun relevant for Frankrig: Produktet kan genvindes, men er underlagt mere restriktive vilkår for producentansvar og skal indsamles separat. |
| a | Bemærk mærkningerne på emballagematerialiet,;när det bortskaffes.Det er mærket med forkortelser (a) og tal (b),hvis betydning er som følger: 1-7: plastik / 20-22: papir og pap / 80-98: kompositmaterialie. |
| Symbol Materiale Indeholdt i følgende emballagedele til dette produit | |
| 01 PET | Polyethylen-terefthalat |
| 02 PE-HD | Polyethylen med hj densitet |
| 03 PVC | Polyvinylchlorid |
| 04 PE-LD | Polyethylen med lav densitet |
LIVARNO HOME LSLB 100 A2
| 05 PP | Polypropylen | - |
| 06 PS | Polystyren | - |
| 07 O | Anden plastic - | |
| 20 PAP | Bølgepap | Salgsemballage |
| 21 PAP | Andet pap - | |
| 22 PAP | Papir | - |
| 81 C/PAP | Papir/pap/plastic | - |
| 84 C/PAP | Papir/pap/plastic/aluminium | - |
11. Bemærkninger om overensstemmelse
Produkt overholder kravene i de gældende europæiske og nationale direktiver. Dokumentation for overensstemmelsen er blevet fremsendt. Producenten bisher der relevante erklæringer og dokumentation.
Produkt opfylder kravene i de gaelende nationale direktiver for Den Serbiske Republik.
Produkt opfylder kravene i de gaelende nationale direktiver for Storbritannien.
Den fulde EU-overensstemmelseserklaering kan hentes via dette link:
Der er 3 árs garanti på dette apparat fra købsdatoen. I tilfælde af mangler ved dette produit, har du ifolge loven rettigheder over for sælgeren. Disse rettigheder begraenses ikke af garantien nedenfor.
Garantibetingelser
Garantien traeder i kraft fra og med kobsdatoen. Opbevar kassebonen omhyggeligt. Denne bon skal bruges som bevis for kobet. Hvis der opstär en materiale-ller fabrikationsfejl pà dette produit inden for 3 År fra kobsdatoen, vil produitet, after vores skon, blive enten repareret aller uddskiftet gratis.
Garantiperiode og juridiske mangelskrav
Garantiperioden forlenges不解 med garantiydelsen. Dette gelder ogsa for udskiftede og reparerede dele. Vi skal omgående informeres om skader og mangler ved kobet, der konstateres umidelbar after udpakningen. Reparationer, der udfores after garantiperiodens udlob, er betalingspligtige.
Garantiens omfang
Apparatet er produceret after strenge kvalitetskrav og testet noje før leveringen. Garantiydelsen omfatter materiale-ller fabrikationsfejl. Denne garanti omfatter ikke produitdele, der udsættes for normalt slid og som derfor kan betragtes som sliddele, eller for skader på skrøbelige dele, feks. kontakter, batterier uller dele, der er fremstillet af glas. Denne garanti bortfalder, hvis produktet bliver skadet på grund af ukorrekt anvendelseller vedligeholdelse. Alle anvisninger i betjeningsvejledningen skal ffolges for at sikre, at produitanvendes korrekt. Anvendelseformål og handleringer, der frådes aller advares om i betjeningsvejledningen, skal altid undgås. Produktet er udelukkende beregnet til privat brug, og ikke til erhvervsmaessig brug. Ved misbrug uller ukorrekt behandling, anvendelse af magt uller reparatoner, der/DDke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien. Der pabegyndes/DDke en ny garantperiode ved reparation uller udskiftning af produits.
Afvikling i tilfelde af garantisager
For at sikre en hurtig behandling af din sag, bedes du folge anvisningerne nedenfor:
- Laes venligst den vedlagte dokumentation omhyggeligt, før du tager dit produkt i brug. Hvis der skulle opsta et problem, der/DDke kan affjælpes på cette mäde, bedes du kontakte vores hotline.
- Sørg venligst for, at du altid har din kassebon og articelnummeret, eller i givet fald serienummeret, parat som købsbevis, nr du kontakter os.
- I tilfælde af, at problemet ikke kan afhælpes via Telefonen, foranlediger vi yderligere service via vores hotline, afhaengigt af ársagen til fejen.
Service
Telefon: 32 710005
E-mail: targa@lidl.dk
IAN:383536_2107
Producent
Bemerk venligst, at adressen nedenfor/DDke er en serviceadresse. Kontakt fRst det servicecenter, der er angivet ovenfor.
TARGA GmbH
Coesterweg 45
59494 Soest
TYSKLAND
