| Produkttyp | LED-Außenstrahler mit Bewegungsmelder |
| Marke | Livarno Lux (LIVARNO HOME) |
| Modell | LSLB 100 A2 |
| Abmessungen (L x H x B) | Ca. 23,0 x 22,0 x 8,0 cm (ohne Montagehalterung) |
| Gewicht | Ca. 800 g |
| Betriebsspannung | 230 V~ (AC), 50 Hz |
| Leistungsaufnahme | Ca. 100 W (+/- 8 %) |
| Sicherheitsklasse | I (mit angeschlossenem Schutzleiter) |
| Schutzart | IP44 (spritzwassergeschützt) |
| Lichtquellentyp | Integrierte LED (nicht austauschbar) |
| Anzahl LEDs | 140 × 0,7 W |
| Gesamtlichtstrom | Ca. 10.000 lm (+/- 5 %) |
| Farbtemperatur | Ca. 6500 K (neutralweiß) |
| Abstrahlwinkel | Ca. 120° |
| CRI (Farbwiedergabeindex) | ≥ 70 |
| Lebensdauer der LEDs | Ca. 30.000 Stunden |
| Maximale Montagehöhe | < 5 m |
| Maximale Beleuchtungsfläche | Ca. 30 m² (bei 2 m Höhe) |
| Erfassungswinkel des Detektors | Ca. 120° |
| Reichweite des Detektors | Ca. 8 m (einstellbar) |
| Schwenkbereich | Ca. 330° horizontal, 180° vertikal (mechanisch) |
| Einstellbare Einschaltdauer | Ca. 5 Sekunden bis 5 Minuten |
| Einstellungen | Dauer (TIME), Empfindlichkeit (SENS), Helligkeitsschwelle (LUX) |
| Betriebsposition | Vertikal (Strahler oben, Detektor unten) |
| Garantie | 3 Jahre |
| Lieferumfang | Strahler, Halterung, Befestigungen (Schrauben und Dübel), Kabelbinder, Anleitung |
Häufig gestellte Fragen - LSLB 100 A2 Livarno Lux
Benutzerfragen zu LSLB 100 A2 Livarno Lux
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr LED-Strahler kostenlos im PDF-Format! Finden Sie Ihr Handbuch LSLB 100 A2 - Livarno Lux und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LSLB 100 A2 von der Marke Livarno Lux.
BEDIENUNGSANLEITUNG LSLB 100 A2 Livarno Lux
- Bestimmungsgemäß Verwendung 3
- Lieferumfang 3
- Technische Daten 4
- Sicherheitshinweise 4
- Urheberrecht 7
6. Vor der Inbetriebnahme 8
6.1 Energieeffiziente Verwendung 8
6.2 Der richtige Montageort 8
6.3 Benöttiges Werkzeug 9
6.4 Vor der Montage 9
6.5 Montage 10
7. Inbetriebnahme 14
7.1Bewegungsmelder (2) ausrichten 14
7.2 Leuchtdauer einstellen (TIME) 14
7.3 Sensorempfindlichkeit einstellen (SENS) 14
7.4 Lichtempfindlichkeit einstellen (LUX) 14
8.Wartung/Reinigung 15
9.Problemlösung 15
10. Umwelthinweise und Entsorgungsangaben 16
- Hinweise zur Konformität 17
- Hinweise zu Garantie und Serviceabwicklung 18
Herzlichen Glückwunsch!
Mit dem Kauf des LED-Außenstrahlers 100 Watt LIVARNO HOME LSLB 100 A2, im Folgenden als LED-Strahler bezeichnet, haben Sie sich für ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Bestandteil these Products. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
2 - Deutsch

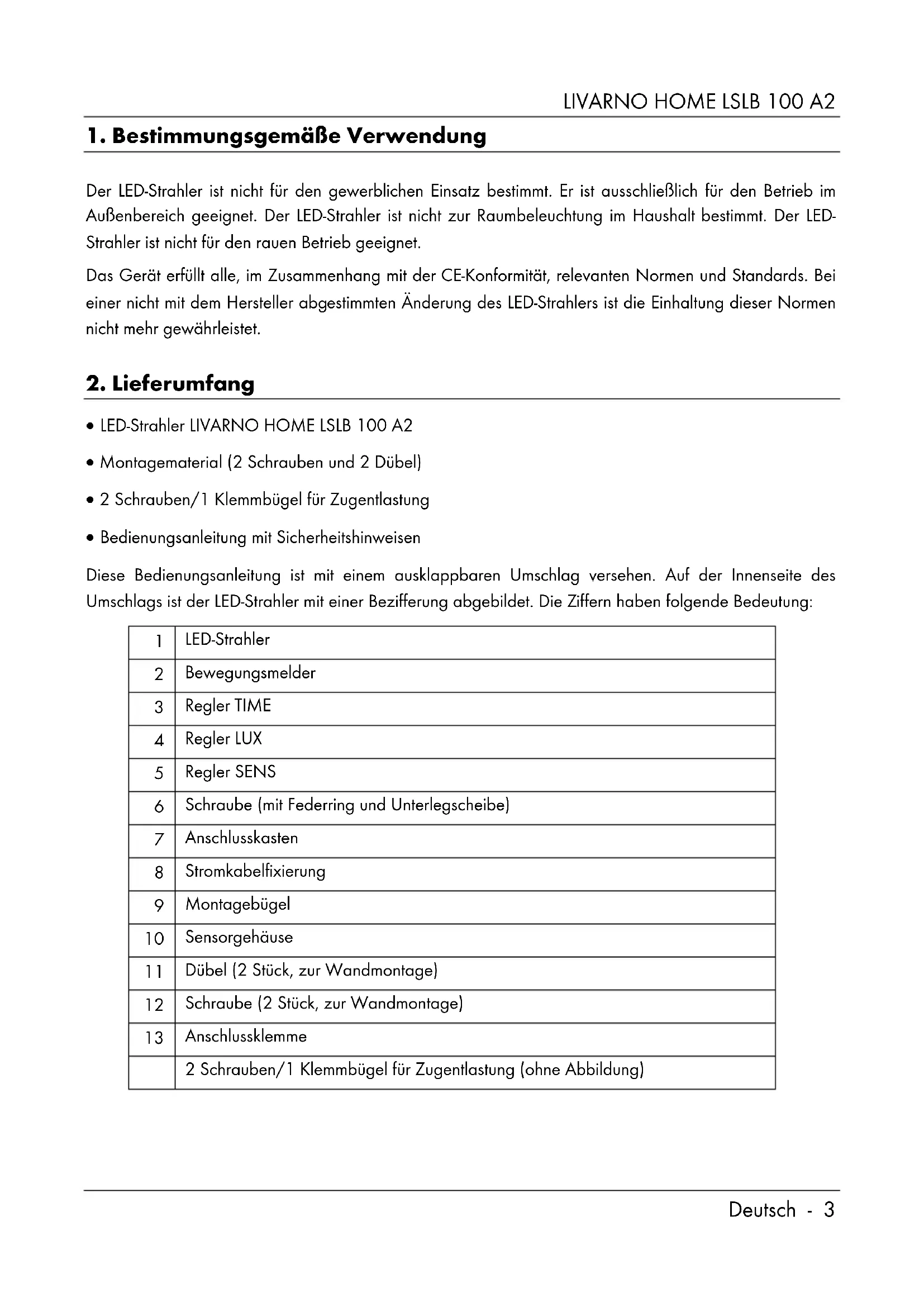

1. Bestimmungsgemäß Verwendung
Der LED-Strahler ist nicht für den gewerblichen Einsatz bestimmt. Er ist ausschließlich für den Betrieb im Außenbereich geeignet. Der LED-Strahler ist nicht zur Raumbeleuchting um Haushalt bestimmt. Der LED-Strahler ist nicht für den rauen Betrieb geeignet.
Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des LED-Strahlers ist die Einhaltung dieser Normen nicht mehr gewährleistet.
2. Lieferumfang
LED-Strahler LIVARNO HOME LSLB 100 A2
- Montagematerial (2 Schrauben und 2 Dubel)
2 Schrauben/1 Klemmbügel für Zugentlastung
- Bedienungsanleitung mit Sicherheitshinweisen
These Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der LED-Strahler mit einer Bezifferung abgebildet. Die Ziffern haben folgende Bedeutung:
| 1 | LED-Strahler |
| 2 | Bewegungsmelder |
| 3 | Regler TIME |
| 4 | Regler LUX |
| 5 | Regler SENS |
| 6 | Schraube (mit Federring und Unterlegscheibe) |
| 7 | Anschlusskasten |
| 8 | Stromkabelfixierung |
| 9 | Montagebügel |
| 10 | Sensorgehäuse |
| 11 | Düb (2 Stück, zur Wandmontage) |
| 12 | Schraube (2 Stück, zur Wandmontage) |
| 13 | Anschlussklemme |
| 2 Schrauben/1 Klemmbügel für Zugentlastung (ohne Abbildung) |
3. Technische Daten
Strahler:
| Marke: | LIVARNO | HOME |
| Modellbezeichnung: LSLB 100 A2 | ||
| Betriebsspannung: | 230 ~ (Wechselspannung), 50 Hz | |
| Leistungsaufnahme kompletter LED-Strahler: | ca. 100 W (+/- 8%) | |
| Schutzklasse: | I | mit Schutzleiteransch |
| Schutzart: | IP44 | (Spritzwasserschutz) |
| Leuchtmittel: 140 x 0,7 W LED - „(11 | .750 lm) Energieeffizienzklasse E" | |
| Gesamtlichtstrom: ca. 10000 lm +/-5% (mit Glasabdeckung) | ||
| Farbtemperatur: ca. 6500 K (neutral) | ||
| Abstrahlwinkel: | ca. | 120° |
| Ra (Farbwiedergabeindex): | ≥ 70 | |
| LED-Lebensdauer: ca. 30000 Stunden | ||
| Betriebslage: senkrecht - Strahler oben, Bewegungsmelder unter | ||
| Maximale Montagehöhe: < 5 m | ||
| max. projizierte Lichtfläche: ca. 30 m2 | bei Montage in ca. 2 m Höhe | |
| Abmessungen (B x H x T): ca. 23,0 x | 22,0 x 8,0 cm [ohne Montagebügel (9)] | |
| Gewicht: ca. 800 g | ||
Bewegungsmelder:
| Erfassungswinkel Sensor: | ca. 120° |
| Erfassungsreichweite: | ca. 8 m (Erfassungsempfindlichkeit über Drehregler einstellbar) |
| Lichtempfindlichkeit: | über Drehregler einstellbar |
| Drehbar (mechanisch): | ca. 330° horizontal, ca. 180° vertical |
| Leuchtdauer (einstellbar): | ca. 5 Sek. bis 5 Min. |
Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.
4. Sicherheitshinweise
Vor der ersten Verwendung des LED-Strahlers (1)lesen Sieitte die folgenden Anweisungen bereits durch und beachten Sie alle
Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus.
Verwendete Symbole und ihre Bedeutung
Jede zersprungene Schutzabdeckung ist zu ersetzen.
Der LED-Strahler (1) hat einen Schutzleiteranschluss. Der Schutzleiter (gelb/grün) muss an die gekennzeichene Anschlussklemme (13) angeschlossen werden.
GEFAHR! Dieses Signalwort bezeichnet eine Gefährung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzung zur Folge hat.
WARNING! Dieses Signalwort bezeichnet eine Gefährung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder schwere Verletzung zur Folge haben kann.
ACHTUNG! Dieses Signalwort kennzeichnet wichtige Hinweise zum Schutz vor Sachschäden.
GEFAHR! Dieses Symbol warnt vor gefährlicher elektrischer Spannung!
Dieses Symbol gibt Ihnen informative Hinweise zum Thema.
Nicht für die Raumbeleuchtung im Haushalt geeignet.
Der LED-Strahler ist nicht dimmbar.
Der Abstrahlwinkel des LED-Strahlers beträgt ca. 120^ .
Bis zu 80% Energieersparnis im Vergleich zu einem 500W Halogenstrahler.
Beleuchtungszeit einstellbar von ca. 5 Sekunden bis 5 Minuten.
Schwenkbarer Bewegungsmelder
Gesamtlichtstrom ca. 10000 lm/100W
Witterungsbestandig und spritzwassergeschützt (IP44)
Die Erfassungsreichweite des Bewegungssensors beträgt ca. 8 Meter.
GEFAHR! Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder konnen mögliche Gefahren nicht immer richtig erkennen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.
GEFAHR! In der Leuchte und an der Lichtquelle konnen gefährliche elektrische Spannungen anstehen und eine akute Gefahr für Personen darstellen.
GEFAHR! Das Gehäuse des LED-Strahlers (1) darf nicht beschädigt werden. Bei beschädigtem Gehäuse besteht Gefahr durch einen elektrischen Schlag.
GEFAHR! Öffnen Sie niemals das Gehäuse des LED-Strahlers (1), da dieser keine zu wartenden Teile enthalt. Bei geöffnetem Gehäuse besteht Gefahr durch einen elektrischen Schlag.
WARNING! Falls Sie Rauchentwicklung, ungewöhnliche Gerausche oder Gerüche feststellen, schalten Sie den LED-Strahler (1) sondern aus. In diesen Fällen darf er nicht weiterverwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet haben,uchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.
WARNING! Benutzen Sie keinesfalls optische Instrumente, wie zum Beispiel ein Vergroßerungsglas, um direkt in den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei dem Verdacht auf Augenschäden suchen Sie einen Arzt auf.
ACHTUNG! Es dürfen keine Gegenstände an den LED-Strahler (1) gehängt werden. Das Gehäuse ist nicht zum Tragen von Lasten geeignet. Andernfalls könnte der LED-Strahler (1) beschädigt werden.
5. Urheberrecht
Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.
6. Vor der Inbetriebnahme
Entnehmen Sie den LED-Strahler (1) und das Montagematerial aus der Verpackung.
Prufen Sie den LED-Strahler (1) auf Beschädigungen. Bei Beschädigungen darf der LED-Strahler (1) nicht in Betrieb genommen werden.
Bitte wenden Sie sich bei defekter oder unvollständiger Lieferung an den Kundendienst des Herstellers.
6.1 Energieeffiziente Verwendung
Der LED-Strahler (1) bietet Ihnen verschiedene Einstellmöglichkeiten zur energiaeffizienten und stromsparenden Verwendung:
Richten Sie den Bewegungsmelder (2) so aus, dass er ausschließlich in dem gewünschten Bereich reagiert. Die Einschalthäufigkeit des LED-Strahlers (1) wird auf diese Weise minimiert.
Stellen Sie die Empfindlichkeit des Bewegungsmelders (2) mit dem Regler SENS (5) nur so empfindlich wie nötig ein. Die Einschalthäufigkeit des LED-Strahlers (1) wird auf diese Weise minimiert.
Stellen Sie den Dämmerungssensor mit dem Regler LUX (4) so ein, dass er nur ab der von Ihnen gewünschten Dunkelheit reagiert. Sie vermeiden das Einsatz des LED-Strahlers (1) bei hellen Lichtverhältnissen und minimieren die Einsatzthäufigkeit.
Stellen Sie die Leuchtdauer mit dem Regler TIME (3) nicht länger ein, als Sie für notwendig erachten.
Achten Sie außer dem darauf, dass sich im Erfassungsbereich des Bewegungsmelders (2) nichts befindet, was diesen ungewollt reagieren{lsst, zum Beispiel: Aste von Bäumen oder Strauchern, StraBenverkehr, Personen auf Gehwegen usw... Die Einschalthaufigkeit des LED-Strahlers (1) wird auf diese Weise minimiert.
Die Referenzeinstellungen wie Lichtfarbe, Farbtemperatur, Helligkeit, Abstrahlwinkel und Lichtspektrum sind bauartbedingt fest vorgegeben und vom Anwender nicht veränderbar.
6.2 Der richtige Montageort
Wahlen Sie den Montageort sorgfältig aus und bereiten Sie die Montage gut vor.
Legen Sie alle Einzelteile, benötigtes Werkzeug und Montagematerial griffbereit und geordnet zurecht.
Der LED-Strahler (1) darf nur auf stabilen Untergründen, z. B. Mauerwerk, montiert werden.
Die Spannungsvorsorgung darf ausschließlich über die elektrische Anlage des Gebäudes hergestellt werden.
Montieren Sie den LED-Strahler (1) nicht über einer Wärmequelle oder in unmittelbarer Höhe zu anderen Lichtquellen. Beachten Sie bei der Auswahl des Montageortes auch die Abbildungen [D und E] auf der Umschlagseite.
Wahlen Sie den Montageort so, dass der LED-Strahler (1) vor Wind, Regen und Verschmutzung geschützt ist.
Informieren Sie sich vorab, welches Montagematerial für den von Ihnen gewählten Montageort geeignet ist. Dem LED-Strahler (1) liegt geeignetes Montagematerial für Beton bei.
6.3 Benöttiges Werkzeug
Folgende Werkzeuge sind nicht im Lieferumfang enthalten. Diese Beste dient ihren zur Orientierung. Die genaue Beschaffenheit der benöttigen Werkzeuge richtet sich nach den individuellen Gegebenheiten vor Ort.
Leiter
Spannungssprüfer
Wasserwaage, Gliedermaßstab, Bleistift
Bohrmaschine mit 8mm-Stein/Betonbohrer
Kreuzschlitzschraubendreher, Schlitzschraubendreher
Maulschlussel (Schlusselweite 12mm ), Kombizange, Seiten Schneider
6.4 Vor der Montage
GEFAHR! Die Montagearf nur von einer autorisierten Elektrofachkraft durchgefuhrt werden! Die Spanningsversorgungarf ausschließlich über die elektrische Anlage des Gebäudes hergestellt werden.
GEFAHR! Der Stromkreis muss während der Montage abgeschalte sein!
WARNING! Achten Sie beim Bohren der Bohrlicher darauf, dass keine in der Wand liegenden Leitungen beschädigt werden.
Vor der Montage machen Sie sich mit den Einzelteilen des LED-Strahlers (1) sowie den Anleitungen und Abbildungen dieser Bedienungsanleitung vertraut und beachten Sie diese.
Stellen Sie sicher, dass die Leitung, an der der LED-Strahler (1) angeschlossen werden soll, keine Spannung führt. Zu dieser Zweck entfernen Sie in Ihr dem Sicherungskasten die Sicherung des entsprechenden Stromkreises bzw. schalten Sie die Sicherung in Stellung 0'' .
Überprüfen Sie die Spannungsfreiheit der Leitung unbedingt zusätzlich mit einem Spannungsprüfer!
6.5 Montage
Die Montage des LED-Strahlers (1) muss als Wandmontage erfolgen.
| Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierzu die Sicherung oder schalten Sie den Leistungsschutzschalter im Sicherungs-kasten aus (0-Stellung). | ON OFF |
| Entfernen Sie den Montagebügel (9), indem Sie auf beiden Seiten die Schrauben (6) mit einem Maulschlüssel lösen und zusammen mit Federring und Unterlegscheibe gegen den Uhrzeigersinn herausdrehen. | 9 6 |
| Wahlen Sie die Montageposition an der Wand. Nutzen Sie den Montagebügel (9) als Schablone und zeichnen Sie durch die Langlächer die Position der Bohrlächer an der Wand an. Führren Sie nun die Wandbohrung durch. Führren Sie die Dübel (11) in die gebohrten Löcher und schrauben Sie den Montagebügel (9) mit den Schrauben (12) an der Wand fest. | 11 0 8mm |
| Entfernen Sie die 4 Schrauben der Abdeckung des Anschlusskastens (7) und haben Sie die Abdeckung vom Anschlusskasten (7) ab. | 7 |
| 1. Lösien Sie die Stromkabelfixierung (8) ggf. unter Zuhlfenahme eines passenden Maulschlüssels durch Drehen entgegen dem Uhrzeigersinn. 2. Entnehmen Sie die Stromkabelfixierung (8) und die darunter liegende Dichtung (Pfeil). Hinweis: Achten Sie für den späteren Zusammenbau schon jetzt auf die korrekte Einbaulage dieser Dichtung. | 1 8 2 8 |
| Führten Sie die Stromkabelfixierung (8), wie in nebenstehender Abbildung gezeigt, über das Stromkabel. | 9 |
LIVARNO HOME LSLB 100 A2
| Anschließlich führen Sie das Stromkabel, wie in nebenstehender Abbildung gezeigt, durch die Abdeckung des Anschlusskastens (7) | 8 7 | |
| Verdrahen Sie nun fachgerecht das Stromkabel in der Anschlussklemme (13). Beachten Sie damit die Kennzeichnung der einzelnen Klemmen. Beachten Sie auch die Abbildung [B] auf der Umschlagseite. | 13 | |
| GEFAHR! Falls die Farbcodierung der bei ihren vorliegenden Anschlussleitung von der nebenstehenden Illustration abweicht, muss die Anschlussleitung zwingend von einer qualifizierten Elektrofachkraft durchgemessen und die Belegung der einzelnen Adern festgestellt werden. | z - z Oo Oo Oo J - J | |
| Montieren Sie jetzt die Zugentlastung, indem Sie den beiliegenden Klemmbügel (Pfeil) mit den 2 ebenfalls beiliegenden Schrauben über dem Stromkabel fixieren. | 13 | |
| Montieren Sie nun die Stromkabelfixierung (8) und die darunter liegende Dichtung wieder in der Abdeckung des Anschlusskastens (7), indem Sie diese ggf. unter Zuhilfenahme eines passenden Maulschlüssels durch Drehen im Uhrzeigersinn einschrauben und festziehen. | 8 | |
| Setzen Sie nun die Abdeckung des Anschlusskastens (7) wieder auf und schrauben Sie die zuvor entfernten 4 Schrauben wieder ein. | ||
| Befestigen Sie nun den LED-Strahler (1) am Montagebügel (9), indem Sie die 2 Schrauben (6) zusammen mit Federring und Unterlegscheibe im Uhrzeigersinn eindreten. Ziehen Sie die Schrauben (6) zu diesen Zeitpunkt nur weniger an. | ||
| Kippen Sie jetzt den LED-Strahler (1) in die gewünschte Position undziehen Sie die Schrauben (6) anschließend fest an. | ||
| Schalten Sie den Stromkreis wieder ein. Setzen Sie hierzu die Sicherung wieder ein oder schalten Sie den Leistungsschutzschalter im Sicherungskosten ein (Stellung 1). | ||
7. Inbetriebnahme
7.1 Bewegungsmelder (2) ausrichten
Achten Sie darauf, dass im Erfassungsbereich des Bewegungsmelders (2) keine Bewegungen vorkommen, die nicht erfasst werden sollen (z. B. Gehwege, Straßen).
Die Einstellung der Lichtempfindlichkeit des Bewegungsmelders (2) sollens Sie am besten zu dem Zeitpunkt der Lichtverhältnisse vornehmen, bei welchen der LED-Strahler (1) aktiv werden soll.
Das Drehen des Sensorgehäuses (10) erhögtlich ihren eine einfachere Einstellung der Regler „TIME" (3), „LUX" (4) und „SENS" (5). Beachten Sie die Abbildung [C] auf der Umschlagseite.
- Richten Sie den Bewegungsmelder (2) so aus, dass dieser den gewünschten Bereich möglich gut erfassen kann. Die Sicht darf nicht durch Gegenstände o. Ä. beholdert werden.
- Sie können den Bewegungsmelder (2) durch Drehen und Kippen am Sensorgehäuse (10) horizontal und vertical ausrichten.
7.2 Leuchtdauer einstellen (TIME)
Über den Regler TIME (3) am Sensorgehäuse (10) stellen Sie die Leuchtdauer (ca. 5 Sekunden bis 5 Minuten) ein. Drehen Sie den Regler TIME (3) in Richtung +, um die Leuchtdauer zu verlangern bzw. in Richtung -, um die Leuchtdauer zu verkürzen.
7.3 Sensorempfindlichkeit einstellen (SENS)
Über den Regler SENS (5) am Sensorgehäuse (10) stellen Sie die Sensorempfindlichkeit ein. Drehen Sieden Regler SENS (5) in Richtung +, um die Empfindlichkeit zu erhöhen bzw. in Richtung -, um die Empfindlichkeit zu verringern. Je höher die Empfindlichkeit,esto größter der Erfassungsbereich (maximal 8 Meter).
7.4 Lichtempfindlichkeit einstellen (LUX)
Über den Regler LUX (4) am Sensorgehäuse (10) stellen Sie die Lichtempfindlichkeit ein. Hier legen Sie fest, bei welchen Lichtverhältnissen der Dämmerungssensor reagiert und damit der LED-Strahler ein-bzw. ausgeschaltet wird.
Drehen Sie den Regler LUX (4) in Richtung , damit der Bewegungsmelder (2) bei hellern Lichtverhältnissen reagiert.
Drehen Sie den Regler LUX (4) in Richtung , reagiert der Bewegungsmelder (2) erst bei dunkleren Lichtverhältnissen.
8. Wartung/Reinigung
Wartung
Der LED-Strahler (1) beinhaltet keine zu wartenden Teile. Das LED-Leuchtmittel ist nicht auswechselbar.
Reinigung
GEFAHR! Der Stromkreis muss während aller Arbeiten am LED-Strahler (1), auch während der Reinigung abgeschaltet sein! Es besteht Gefahr durch elektrischen Schlag!
GEFAHR! Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse des LED-Strahlers (1) eindringen können. Es besteht die Gefahr eines elektrischen Schlages.
Verwenden Sie zur Reinigung des LED-Strahlers (1) ein weiches, trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoff angreifen. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.
9. Problemlösung
Das Licht schaltet sich nicht ein
Der Bewegungsmelder (2) ist nicht richtig ausgerichtet. Korrigieren Sie die Ausrichtung.
Der elektrische Anschluss ist defekt. Lassen Sie den elektrischen Anschluss von einer Elektrofachkraft prufen.
Das Licht schaltet Schnell ein und aus
Der Sensor wird durch Fremdlicht oder helle reflektierende Flächen gestört. Entfern den Sie die Fremdlichtquelle bzw. die störenden Oberflächen.
Das Licht schaltet nicht aus
Im Erfassungsbereich des Bewegungsmelders (2) befinden sich Personen oder Gegenstände. Entfern den Sie diese.
Der LED-Strahler (1) bewegt sich im Wind, wodurch der Bewegungsmelder (2) ständig auslõst. Befestigen Sie den LED-Strahler (1) nur an einem stabilen Montageort.
Auf www.lidl-service.com können Sie diesen und weitere weitere Handbücher, Produktvideos und Installationssoftware herunterlagen.
Mit diesen QR-Code gelangen Sie direkt auf die LIDL-Service-Seite (www.lidl-service.com) und können mittels Eingabe der Artikelnummer (IAN) 383536_2107 ihre Bedienungsanleitung öffnen.
10. Umwelthinweise und Entsorgungsangaben
| Die mit diesen Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Mit der ordnungsgemäßen Entsorgung des alten Geräts vermeiden Sie Umweltschäden und eine Gefährung ihrer persönlichen Gesundheit. Weitere Informationen zur vorschriftsgemäßen Entsorgung des alten Geräts erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, wo Sie das Gerät erworben haben. Wenn das Lebensende des LED-Strahlers erreicht ist, muss derGPCa strahler entsorgt werden. | |
| Führten Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt. | |
| Nur relevant für Frankreich: Das Produkt ist recyclbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt. | |
| Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe. | |
| Symbol Werkstoff Enthalten in folgenden Verpackungsbestandteilen these Produkte | |
| Polyethylenterephthalat | - |
| Polyethylen High-Density | - |
| Polyvinylchlorid | - |
| 04 PE-LD | Polyethylen Low-Density | Kunststoffüte für Schrauben und Zubehör |
| 05 PP | Polypropylen | - |
| 06 PS | Polystyrol | - |
| 07 O | Andere Kunststoffe | - |
| 20 PAP | Wellpappe | Verkaufsverpackung |
| 21 PAP | Sonstige Pappe | - |
| 22 PAP | Papier | - |
| 81 C/PAP | Papier/ Pappe/ Kunststoff | - |
| 84 C/PAP | Papier/ Pappe/ Kunststoff/ Aluminium | - |
11. Hinweise zur Konformität
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Dieses Produkt erfüllt die Anforderungen der geltenden nationalen Richtlinien der Republik Serbien.
Dieses Produkt erfüllt die Anforderungen der geltenden nationalen Richtlinien Großbritanniens.
Die vollständige EU-Konformitätserklung kann unter folgendem Link heruntergeladen werden:
12. Hinweise zu Garantie und Serviceabwicklung
Garantie der TARGA GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mangeln thesees Produktstehen ihren gegen den Verkäufe des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum thesees Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätrichtlinien sorgfällig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. These Garantie verfüllt, wenn das Produkt beschäftigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Abwicklung im Garantiefall
Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:
-itte lessen Sie vor Inbetriebnahme Ihres Produktes sorgfaltig die beigeufige Dokumentation. Sollte es mal zu einem Problem kommt, welches auf diese Weise nicht gelost werden kann, wenden Sie sichitte an unsere Hotline.
- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer bzw. wenn vorhanden die Seriennnummer als Nachweis für den Kauf bereit.
- Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführrender Service veranlasst.
Service
Telefon: 0800 5435111
E-Mail: targa@lidl.de
Telefon: 0820 201222
E-Mail: targa@lidl.at
Telefon: 0842 665 566
E-Mail: targa@lidl.ch
IAN: 383536_2107
Hersteller
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die oben benannte Servicestelle.
TARGA GmbH
Coesterweg 45
59494 Soest
DEUTSCHLAND
Contents
GEVAAR! De behuizing van de Lichtstraler (1) mag nicht
