HG03444A - LED projektør Livarno Lux - Gratis brugsanvisning og manual

Produkttype	Udendørs LED-projektør med bevægelsessensor
Mærke	Livarno Lux
Model	HG03444A
Driftsspænding	230 V~, 50 Hz
Effekt	8,5 W
Antal LED	16 x LED på 0,5 W
Beskyttelsesgrad	IP44 (beskyttet mod vandsprøjt)
Beskyttelsesklasse	I
Mål (h x b x d)	ca. 197 x 149 x 121 mm
Vægt	ca. 640 g
LED-belysningsvinkel	105°
Bevægelsessensors rækkevidde	maks. 12 m
Detektionsvinkel	180°
Anbefalet monteringshøjde	ca. 2,5 m
Indstilling af belysningstid	ca. 10 s til 4 min
Indstilling af tusmørketer	10 lx til 20 000 lx
Nødvendigt tilslutningskabel	H05RN-F 3G 1,0 mm², maks. længde 2,5 m
Anvendelse	Indendørs og udendørs, privat brug
Montering	Vægmontering med justerbar monteringsbøjle
Elektrisk tilslutning	Af en kvalificeret elektriker
Vedligeholdelse	Rengør med en let fugtig, fnugfri klud
Garanti	3 år
Leveringsindhold	Projektør, rawlplugs (∅ 6 mm), skruer, vejledning

Ofte stillede spørgsmål - HG03444A Livarno Lux

Hvordan indstiller jeg projektørens belysningstid?

Brug knappen TIME (11) placeret under bevægelsessensoren. Drej den med uret for at øge tiden (fra 10 sekunder til 4 minutter).

Hvordan justerer jeg følsomheden af bevægelsessensoren?

Drej knappen SENS (10) med uret for at øge følsomheden. Bemærk at detekteringen er mere følsom ved koldt vejr.

Hvordan indstiller jeg lysstærsklen (dag/nat)?

Drej knappen LUX (12) med uret for at projektøren tænder ved et højere lysniveau (op til 20 000 lx). I position (10 lx) tænder den kun om natten.

Hvad er den anbefalede monteringshøjde?

Den ideelle højde er ca. 2,5 meter for optimal detekteringsrækkevidde på 12 meter med en vinkel på 180°.

Kan jeg selv udskifte LED'erne?

Nej, LED'erne kan ikke udskiftes af brugeren. Ved slutningen af levetiden skal du kontakte en kvalificeret elektriker eller udskifte hele projektøren.

Hvorfor tænder min projektør ikke?

Kontroller: 1) strømforsyningen (sikring/afbryder), 2) LUX-indstillingen (for lyst), 3) SENS-følsomhed (for lav), 4) sensorens orientering (bevægelser på tværs).

Hvordan rengør jeg projektøren?

Før rengøring skal du afbryde strømmen. Brug en let fugtig, fnugfri klud med et mildt rengøringsmiddel. Sænk aldrig apparatet ned i vand.

Er projektøren egnet til udendørs installation?

Ja, den har beskyttelsesgrad IP44 (beskyttet mod vandsprøjt) og er designet til udendørs brug.

Hvilke kabler skal bruges til tilslutning?

Brug et kabel af typen H05RN-F 3G 1,0 mm² med en maksimal længde på 2,5 meter. Tilslutningen skal udføres af en fagperson.

Hvordan orienteres bevægelsessensoren?

Løsn låseskruen (8), orienter sensoren i den ønskede retning (fortrinsvis tværgående bevægelser), og spænd skruen igen. Juster derefter følsomheden om nødvendigt.

BRUGSANVISNING HG03444A Livarno Lux

Monterings-, betjenings- og sikkerhedshenvisninger

NL BE

LED-BUITENSCHIJNWERPER8,5W

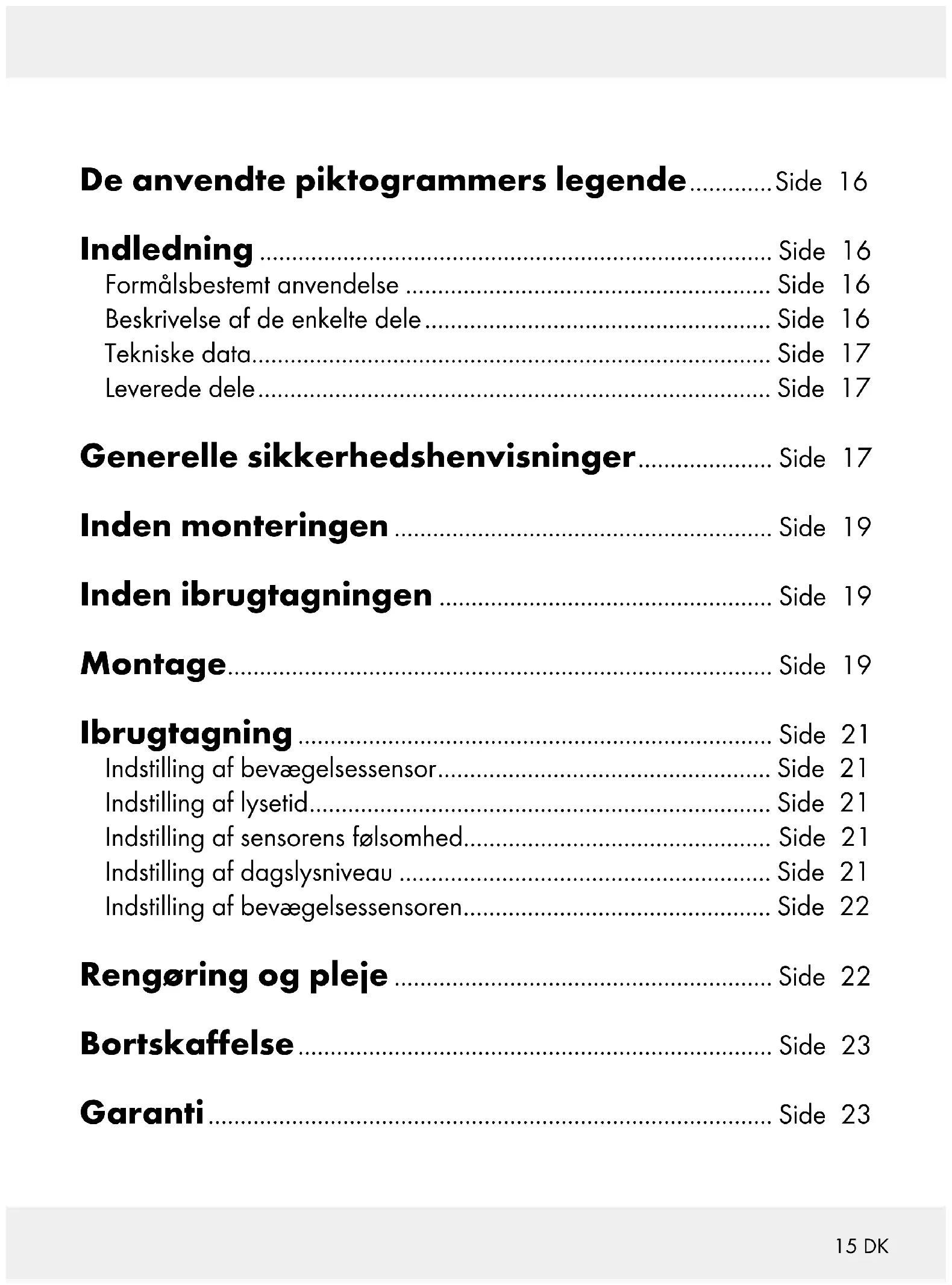

Beskrivelse af de enkelte dele.... Side 16

Generelle sikkerhedshenvisninger.... Side 17

Inden monteringen .... Side 19

Inden ibrugtagningen .... Side 19

Montage.... Side 19

Ibrugtagning ...... Side 21

Indstilling af bevægelsessensor.... Side 21

Indstilling af lysetid.... Side 21

Indstilling af sensorens følsomhed.... Side 21

Indstilling af dagslysniveau .... Side 21

Indstilling af bevægelsessensoren.... Side 22

Rengøring og pleje ...... Side 22

Bortskaffelse...... Side 23

Garanti Side 23

De anvendte piktogrammers legende
	Vekselstrøm		Registreringsafstand bevægelsessensor 12 m
	Sprøjtevandsbeskyttet		Belysningsvinkel LED: 105°
	Registreringsvinkel bevægelsessensor: 180°		LED-levetid

Udendørs LED-projektør 8,5 W

- Indledning

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.

Produktet er egnet til automatisk belysning inden- og udendørs. Produktet er udelukkende beregnet til privat anvendelse.

- Beskrivelse af de enkelte dele

1 Spot
2 Fjederskive
3 Metalmøtrik
4 Montagebøjle
5 Låseskrue
6 Tilslutningsboks
7 Kabelforskruning

8 Stopringsskruer
9 Bevægelsessensor
10 DrejeregulatorSENS (følsomhed)
11 Drejeregulator TIME (driftstid)
12 DrejeregulatorLUX (lysfølsomhed)
13 Tilslutningsanordning
14 Kabelklemme

Tekniskedata

Driftsspænding:230V\~ 50 Hz, 8,5 W

kontakt: kan indstilles fra 10 lx- 20.000 lx.

Lysetid: kan indstilles fra ca. 10 s - 4 min.

Beskyttelsesart: IP 44 (beskyttet mod vand)

Mål (HxBxD): ca. 197 x 149 x 121 mm

Montagehøjde: ca. 2,5 m

Vægt: ca. 640 g

- Leverede dele

1 LED-udendørs spot med bevægelsessensor
2 rawplugs (∅ 6 mm)
2 skruer
1 montage-og betjeningsvejledning

Generelle sikkerheds-henvisninger

Gør Dem fortrolig med alle betjenings- og sikkerhedshenvisninger, inden produktet bruges for første gang! Hvis De giver produktet videre til tredjemand, så skal alt materiale også følge med!

LIVS- OG ULYK- KESFARE FOR SMÅB∅RN OG

B∅RN! Lad aldrig børn være uden opsyn med emballagen. Børn kan kvæles i emballage-materialet. Børn undervurderer hyppigt farerne. Hold altid børn på afstand fra produktet.

Dette produkt kan benyttes af børn fra 8-årsalderen og opad, samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller man-gel på erfaring og viden, når de er under opsyn eller er blevet vejledt med hensyn til produktet og forstår de deraf resul- terende farer. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke gennemføres af børn uden at de er under opsyn.

Livsfare grundet elektrisk stød

• Kontroller produktet inden hver strømtilslutning for eventuelle beskadigelser. Anvend ikke produktet, när der er beskadigelser.
• Kontrollér inden montagen, at den tilstedeværende netspænding stemmer overens med produktets nødvendige driftspænding (230V\~ 50Hz). Montér ikke produktet, när dette ikke er tilfældet.

ADVARSEL! FARE FOR

FORBRÆNDING! Kontrollér at produktet er slukket og har kølet af i mindst 15 min., inden du rører ved det. Produktet kan udvikle en stor varme.

BRANDFARE!

Montér produktet med en afstand af mindst 0,5 m til materialer, der oplyses af den. For kraftig varmeudvikling kan medføre brand.

ADVARSEL! FARE FOR TIL- SKADEKOMST!

Et beskadiget lampeglas skal erstattes, inden lampen bruges igen.

Kun beregnet til installering udenfor rækkevidde.

Denne artikel indeholder ingen dele, som kan vedligeholdes af forbrugeren. LED 'erne kan ikke udskiftes af brugeren.

Hvis lyskilden i slutningen af dens levetid svigter, skal hele produktet erstattes.

Hvis LEDérne i slutningen af deres levetid svigter, skal de repareres af en uddannet

elektriker ellers skal produktet bortskaffes.

Så længe produktet er tilsluttet en stikdåse, så bruger det lidt strøm - også när produktet er slukket. For at slukke helt for produktet, bør afbryderen slukkes.

- Inden monteringen

Vigtig: den elektriske tilslutning skal ske gennem en uddannet elektriker eller en person der har erfaring med elektriske installationer. Denne person skal have kendskab til produktet og bestemmelserne for tilslutningen.

Sørg inden installeringen for, at der ved ledningen, som produktet skal tilsluttes til, ikke er nogen spænding. Fjern sikringen hertil, eller slå effektafbryderen i omskiftertavlen fra (O stilling).

■ Kontrollér tilslutningsstedet med en spændingstester.

Det medfølgende montagemateriale er egnet til almindeligt,

fast murværk. Undersøg også hvilket montagematerialer der er egenet til den af Dem valgte montageundergrund. Informér Dem i givet fald hos en faguddannet person.

- Inden ibrugtagningen

Bemærk: fjern alt emballage fra produktet.

- Montage

Kontrollér, at du ikke støder på strøm-, gas- eller vandledninger, när du borer i væggen. Læs i boremaskinens betjeningsvejledning og overhold alle sikkerhedsanvisninger. Ellers er der livsfare eller fare for tilskadekomst gennem elektrisk stød.

Vær opmærksom på følgende for- hold ved valget af montagestedet:

□ Kontrollér at spotten 1 oplyser det ønskede område. Spotten 1 kan bevæges lodret.

□ Kontrollér at bevægelsessensoren 9 registrerer det ønskede område. Bevægelsessensoren 9 har et registreringsområde på maks. 12 m, med en registreringsvinkel på ca. 180° (afhængig af montagehøjden - ideel er en højde på 2,50 m) (afbildning D).
□ Vær opmærksom på at bevægelsessensoren 9 ikke belyses af gadebelysningen om natten. Dette kan påvirke funktionen.

Med hensyn til monteringen gør som beskrevet i følgende:

Løsn låseskruen 5 med en stjerne-skruetrækker, for at løsne montagebøjlen 4 fra spotten 1.
☐ Hold montagebøjlen 4 vandret pladseret (brug i givet fald vaterpas) mod væggen og markér hullerne til fastgørelse.
□ Bor nu hullerne til fastgørelse (∅ 6 mm) og før rawplugsene ind i borehullerne (afbildning A).
Fastgør montagebøjlen 4 med de vedlagte skruer.
□ Fastgør herefter spotten 1 til montagebøjlen 4, idet du

skruer låseskruen 5, fjederski-ven 2 og metalmøtrikken 3 fast med stjerne-skruetrækkeren (afbildning A).

☐ Åbn tilslutningsboksen 6 efter at tilslutningboksens låg 6 er åbnet med en stjerneskruetrækker.
☐ Før forbindelsesledningen (ikke inkluderet i leveringen) af typen H05RN-F 3G 1,0 mm² gennem kabelforskruningen 7 ind i tilslutningsboksen 6. Forbindelsesledningen må max. være 2,5 m. Fiksér tilslutningskablet først med kabelklemmen 14 og efterfølgende ved at dreje kabelforskruningens 7 møtrik.
☐ Forbindforbindelsesledningen med tilslutningsanordningen 13 i tilslutningsboksen 6. Vær herved opmærksom på tilslutningsanordningens 13 mærkning (L for spændingsførende leder, N for nullederen og ⏻ for beskyttelseslederen) (afbildning C).
□Luktilslutningsboksen 6 igen.
□Indstilspotten 1 i den ønskede retning. Låseskruen 8 skal i givet fald løsnes lidt hertil.

Spænd efter indstillingen läseskruen 8 fast igen, for at garantere et sikkert greb.

Sæt sikringen i igen eller tænd atter for effektafbryderen. Produktet er nu driftsklar.

- Ibrugtagning

- Indstillingaf bevægelsessensor

Alt efter forindstillinger af bevægelsessensoren 9, tændes spotten 1 for en bestemt tid, så snart bevægelsessensoren 9 registrerer en bevægelse. Disse forindstillinger foretages ved de tre regulatorer på undersiden af bevægelsessensoren 9 (afbildning B).

- Indstilling af lysetid

☐ Drej drejeregulatoren TIME 11 i urets retning for at øge belysningstiden. Belysningstiden kan De indstille i et tidsrum fra ca. 10 sekunder til 4 minutter.

- Indstilling af senso- rens følsomhed

☐ Drej drejeregulatoren SENS 10 i urets retning for at øge senso-rens følsomhed.

Bemærk: Bevægelsessensoren 9 registrerer varmestråling. Ved lave omgivelsestemperaturer reagerer den mere følsomt på kropsvarme end ved højere omgivelsestemperaturer. Kontrollér derved i givet fald reguleringen af sensorens föl-somhed i løbet af årene.

- Indstillingaf dagslysniveau

☐ Dreje drejeregulatoren LUX 12 i urets retning, for at øge dagslysniveauet: I den position (reagerer bevægelsessensoren kun om natten (ved ca. 10 lx). I position ✱ reagerer bevægelsessensoren også ved dagslysniveau, så længe ca. 20.000 lx ikke overskrides.

- Indstillingaf bevægelsessensoren

Henvisning: Denne indstilling bør De gennemføre ved dæmring.

☐ De skal løsne låseskruen 8.
☐ Drej drejeregulatoren LUX 12 på positionen *.
Ret bevægelssensoren 9 mod midten af det ønskede registreringsområde.
□ Bevæg Dem indenfor registreringsområdet, indtil De er tilfreds med bevægelsessensorens 9 reaktion. Justér i den forbindelse drejeregulatorens SENS 10 position eller bevægelsessensorens 9 indstilling.

Henvisning: Vær opmærksom på at bevægelssensoren 9 overvejende registrerer bevægelser tværs i retning af bevægelsessensoren 9. Når De bevæger Dem lige direkte hen imod bevægelsessensoren 9, kan den ikke registrere denne bevægelse.

Når de har indstillet bevægelsessensoren 9 tilstrækkeligt,

så spænd läseskruen 8 fast igen, for at fiksére indstillingerne.

Sæt drejeregulatoren LUX 12 i den ønskede position. Find denne i skumringen, hvor spotten 1 bør reagere.

Drej drejeregulatoren LUX 12 langsom i urets retning, indtil den reagerer påbevægelse i registreringsområdet.

• Rengøring og pleje

Fjern sikringen i sikringskassen inden rengøringen eller sluk for sikkerhedskontakten.
Dyk produktet aldrig i vand eller andre væsker. I modsat m fald kan produktet tage skade.
Rengør produktet med en fnugfri, let fugtet klud og mildt rengøringsmiddel.
Indsæt sikringen efter rengøringen og før ibrugtagningen og tænd for effektafbryderen.

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder. Det grønne miljømærke gælder ikke for Tyskland.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1-7: kunststoffer / 20-22: papir og pap / 80-98: kompositmaterialer.

Produktet og indpak- ningsmaterialerne kan genbruges; bortskaf disse særskilt til en bedre affaldsbe- handling. Triman-logoet gælder kun for Frankrig.

De får oplyst muligheder til bortskaffelse af det ud- tjente produkt hos deres lokale myndigheder eller bystyre.

For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning.

•Garanti

Apparatet er produceret omhyggeligt efter strenge kvalitetskrav og inden levering afprøvet samvittighedsfuldt. Hvis der forekommer mangler ved dette produkt, har du juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

Du får 3 års garanti fra købsdatoen på dette apparat. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.

Hvis der inden for 3 år fra købsdatoen for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet – efter vores valg – af os uden omkostninger for dig. Garantien bortfalder, hvis apparatet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet i glas.

CE IP44
