NÁVOD NA OBSLUHU HG09316 Livarno Lux
Upozorneni: Použije prípojovaci kabel typu H05RN-F 3G 1,0 mm².
Upozorneni: Prípojka ochranného vodiče musi byt dels i nežostatné vodiče, aby v pripadě poškození vyrobku byl tento kabelvytržen jako posledné.
Použitá prípojka se musí shodovat s následujícimi udaj:
Typ pripojeni: pomoci sroub
Počet kontaktů: 3
Upozorneni: Lustrová svotkaneni soucasti dodaného vyrobku.

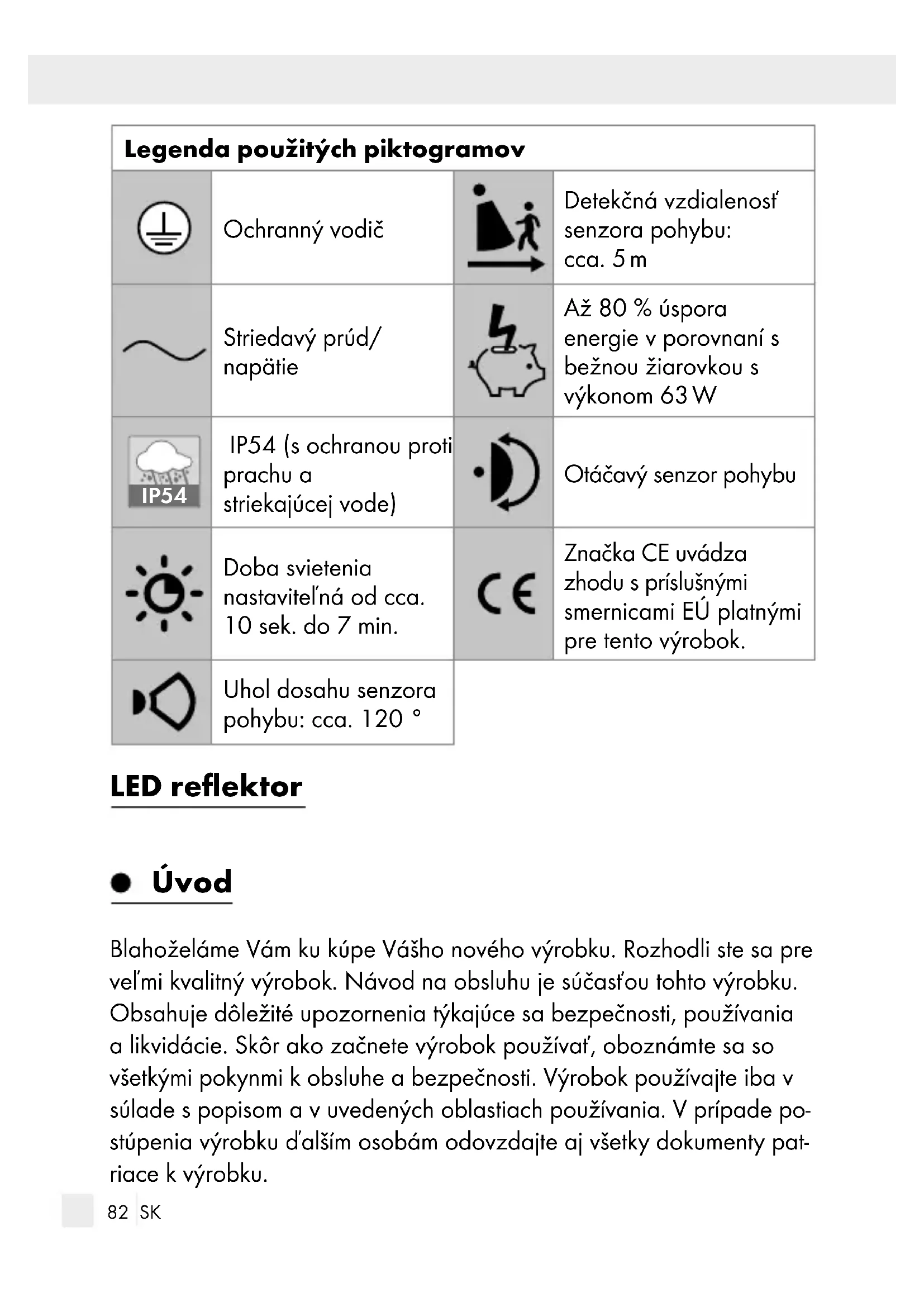

| Legenda použitych piktogramov | |||
| Ochranný vodič | Detekné vzdialenosf senzora pohybu: cca. 5 m | ||
| ~ | Striedavý prúd/ napătie | Až 80 % úspora energie v porovnani s bežnou Žiarovkou s vykonom 63 W | |
| IP54 | IP54 (s ochranou proti prachu a striekajúcej vode) | Otáčavý senzor pohybu | |
| Doba svietenia nastavitelné od cca. 10 sek. do 7 min. | CE | Značka CE uvázda zhodu s przysnymi smernicami EU platnémi pre tento vyrobok. | |
| Uhol dosahu senzora pohybu: cca. 120 ° | |||
LEDreflektor
Uvod
Blahoželáme Vám ku kúpe Vášho nového vyrobku. Rozhodli ste sa pre vel'mi kvalitné vyrobok. Návod na obsluhu je sučast'ou tohto vyrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Skó rko začnete vyrobok používat, oboznámte sa so vsetkymi tokynmi k obsluhe a bezpečnosti. Vyrobok používajte iba v sulade s popisom a v uveden'ych oblastiach používania. V pripade postúpenia vyrobku d'alsim osobám odovzdajte aj vsetky dokumenty patriace k vyrobku.
- Použivanie v súlade s určeným účelom
Vyrobok je urceny na automatické osvetlenie vylučne vo vonkajšich priestoroch. Vyrobok je urcený vyhradne na sukromné a nie na priemyselné použivanie.
Popis Častí
Sümrakový spinač: nastavitel'ný medzi 10 lx-20.000 lx
Doba svietenia: nastavitel'na od cca.10 s-7 min
Trieda ochrany: I
Druh ochrany: IP54 (s ochranou profi prachu a striekajucej vode)
Rozmery (V x S x H): cca. 16,4 x 11,4 x 7,1 cm
Projekcnaplocha: max. 160~cm^2
Tento vyrobok obsahuje svetelný zdroj energetickej triedy „F".
Obsah dodávky
Skôr, ako začnete vyrobok používat', oboznámte sa so všetkými po-kynmi týkajúcimi sa ovládania a bezpečnosti! Ak pristroj odovzdáte tretím osobám, prilozte k nemu aj všetky podklady!
NEBEZPECENSTVO OHROZENIA ZIVOTA A
NEBEZPECENSTVO URAZU PRE MALÉI STARSIE
DET! Nikdy nenechávajte deti bez dozoru s obalovým
material. Hrozi nebezpečensvo udusenia obalovým materialom. Deti Často podceñuju nebezpečensvá. Držte deti vždy v bezpečnej vzdialenosti od vyrobku.
Tento vyrobok možu používat deti od 8 rokov, ako aj osoby so zni- zenymi psychickymi, senzorickymi alebo duševnými schopnostami alebo s nedostatkom skúsenosti a vedomosti, ak su pod dozoram, alebo ak boli poucené ohl'adom bezpečného používania vyrobku, a ak porozumeli nebezpečenstvám spojeným s jeho použivaním.
Deti sa s vyrobkom nesmú hrat. Čistenie a udrzbu nesmú vykonávat deti bez dozoru.
Nebezpečenstvo ohrozeniaživota zasahom elektrickým prudom
Pred každým zapojením do siete skontrolujte prípadné poškodenia vyrobku. Ak zistěte akékol'vek poškodenie vyrobku, nikdy ho nepoužívajte.
Pred montážou sa uistite, ze sa pritomné siefové napatie zhoduje s potrebným prevadzkovém napatim vyrobku (230 V~ 50 Hz). Vyrobok nemontujte, ak nie su splnené tieto podmienky.
Svorka svietidla nie je sučast'ou dodávky. Instaláciu smie vykonat' iba kvalifikovany odborník.
POZOR! NEBEZPECENSTVO POPALENIA! Zabezpeće, aby bol vyrobok vypnutý a ochladzoval sa minimálne 15 minút, skôr akosa ho dotkete. Vyrobok može vytvárat' silné teplo.
NEBEZPECENSTVO POZIARU! Vyrobok namontujte vo vzdialenosti najmenej 0,5 m od ožarovanjch materi-akov. Nadmerná tvorba tepla moze viest' k vzniku poziaru.
POZOR! NEBEZPECENSTVO PORANENIA! Poškodené sklo svietidla musite vymenit, až potom možete vyrobok znova používat.
Urcene iba pre instalaciu mimo oblasti ruk.
Tento vyrobok neobsahuje diely, ktorych udržbu moze vykonávat spotrebitel'. LED diódy a zabadovany LED predradeny pristroj nie je mozné vymenit'.
Ak LED diódy na konci svojejŽivotnosti prestanú fungovat, je potrebné zlikvidovat celý vyrobok.
LED-ziaric pouzivaje iba so zabadovanym LED-predradnikom.
■ Pokial' je vyrobok zapojený v prudovej sieti, spotrebuváva malé množstvo prudu - aj ked' je svietidlo vypnuté. Ak chcete vyrobok uplne vypnut', mal by byt vypnuty siefovy spinač.
Ak je externy, flexibilny kabel alebo kabel tohto svietidla poškodený, smie ho vymenit' vylučne vyrobca, jeho zákaznicky servis alebo podobne kvalifikovánsoba, aby sa zabránilo ohrozeniu.
Pred montážou
Doležite: Elektrické pripojenie musí vykonat' kvalifikovaný elektrár alebo osoba zaškoléná pre elektroinstalácie. Táto musí mat' znalosti o vlastnostiach vyrobku a predpisoch o pripojení.
Pred instalaciou zabezpeche, aby bolo vedenie, na ktoré bude vyrobok pripojený, bez napatia. Z tohto dovodu odstrante poistku alebo vypnite istic vedenia v skrinke pre poistky (poloha 0).
Beznapatovovy stav prekontrolujte pomocou pristroja na meranie napatia.
■ Prilożeny montážny material je vchodné pre beźné pevné murivo. Informujte sa i o tom, ktory montážny material je vchodné pre Vami zvolený montážny podklad. Informujte sa o tom u kvalifikovalného odborníka.
Poznámka: Odstrante celý obalový material z vyrobku.
Montáž
Uistite sa, ze pri vrtani do steny nenarazite na Rozvody elektrického prudu, plynu alebo vody. Precitajte si navod na obsluhu Vasej vitačky a dodržiavajte bezpečnostné upozornenia. Inak hrozi nebezpečenstvo smtri alebo poranenia v dösledku zásahu elektrickým prudom.
Pri vybere miesta montaze dbajte na nasledujuce faktory:
Uvol'nite aretačné skrutky 2 pomocou križového šrobováka, aby ste odstránili montážny záves 7 z bodového svetla 1.
Pridržte montážny záves 7 nasmerovany vodorovne (prip. skontroljte vodováhou) na stene a oznáčte olvory pre upevnenie.
Teraz vyvintaje otvory pre upevnenie (Ø 6 mm) a zavedte hmoždinky do otvorov pre upevnenie (obr. A).
Upevnite montážny záves 7 pomocou dodanych upevnovacich skrutiek 5 na stene a skontrolujte pevné priliehanie.
Zapoje vonkajś vodič 11,neutralny vodič 9a ochranny vodič 10 na svorku svietidla 14 náležite nainstalovaného rozvádzača (nie je sučastou dodávky) (pozri obr. C).
Poznámka: Prípojka ochranného vodica [10] by mala byt dlhšia ako iné vodice, aby sa v pripad odtrhnutia vyrobku strhla ako posledné.
Použitá prípojka by sa mala zhodovat' minimálne s nasledujúcimi špecifikáciami:
Použite krížový skrutkovač, aby ste upevnili bodové svetlo 1 pomocou predtým odstránenych aretačnych skrutiek 2 pruzinovych podložiek 3 a ozubenych podložiek 4 na montážnom držiaku 7 (obr. A).
Nasmerujte bodové svetlo 1 do požadovaného smeru. Senzor pohybu 8 možno otáčaf' horizontálne a vertikálne.
Opāt' nasad'te poistku alebo zapnite istic vedenia. Vás vyrobok je teraz pripraveny na použivanie.
Uvedenie do prevádzky
Nastavenie senzora pohybu
Podl'a prednastaveni senzora pohybu 8 sa bodové svetlo 1 zapne na urcitú dobu, len co senzor pohybu 8 zaznamená pohyb. Tieto prednastavenia sa vykonávajú pomocou dvoch regulátorov na zadnej strane senzora pohybu 8 (obr. B).
Nastavenie doby svietenia
Otáčajte otočnám regulátorom TIME 13 proti smeru hodinovych ručićek, aby sa doba svietenia zvysila. Dobu svietenia možete nastavovat v Časovom okne od cca. 10 sekünd do 7 minút.
Nastavenie hladiny penného svetla
Otáčajte otočnám regulátorom LUX 12 v smere hodinovych ručićiek, aby sa urovenDEXného svetla zvysila: V polohe (reaguje senzor pohybu iba v noci (pri cca. 10 lx). V polohe reaguje senzor pohybu aj pri hladineDEXného svetla,Pokial'sa neprekroci cca 20.000 lx.
- Nasmerovanie senzora pohybu
Poznámka: Nastavenie by ste mali uskutočnǐ pri stmievani.
Otočný regulator LUX 12 otočte do polohy
Senzor pohybu 8 nasmerujte do centralnej polohy požadovaného dosahu.
Pohybuje sa v dosahu, kym nebudete spokojny s odozvousenzora pohybu 8. Na tento ucel zmeinte nasmerovanie senzora pohybu 8.
Ak ste senzor pohybu 8 správné nasmerovali, následne otočte otočné rególator LUX12 do požadovanej polohy. Správnu polohu otočného rególatora LUX12 možete určit počas úsvitu alebo za sümraku, na ktorý má bodové svetlo 1 reagovat'.
Otáčajte otočný regulátor LUX 12 pomaly proti smeru hodinovych ručićek, až kým senzor pohybu 8 reaguje na pohyby v oblasti snímania.
- Cistenie a udržba
Pred Čistením odstránte poistku v poistkovej skrinke alebo vypnite istic vedenia.
Produkt nikdy neponáraje do vody alebo do inych kvapalin.
V opacnom pripe de sa moze produkt poškodif'.
Produkt Čistite jemne navlhčenou handričkou, ktorá nepúšťa vlákna, a jemnám Čistiacim prostriedkom.
Po cistení a pred novým uvedením do prevádzky opát nasad'te poistku alebo znova zapnite istic vedenia.
Likvidácia
Obal pozostáva z ekologickych materialov, ktoré możete odovzda' na miestnych recyklacnych zbernych miestach.
Všimajte si prosím označenie obalovych materiálov pre triedenie odpadu, su označné skratkami (a) a cislami (b) s na-sledujúcim významom: 1-7: Plasty/20-22: Papier a kartón/80-98: Spojené latky.
Vyrobok a obalové materiały su recyklovatelné, zlikvidujte ich oddelene pre lepsie spracovanie oppadu. Triman-Logo platí iba pre Francúzsko.
O możnostiach likvidácie opotrebovaného vyrobku sa moźete informovat' na Vasej obecnej alebo mestskej správe.
Na tento produkt poskytujeme 3-rocnu záruku od datumu nákupu. Záručná doba začina plynúť datumom kúpy. Starostlivo si prosim uschovajte originálnyPokladničné listok. Tento doklad je potrebné akodokaz o kupe.
Ak sa v rámci 3 rokov od datumu nákupu tohto vyrobku vyskytne chyba materialu alebo vyrobná chyba, vyrobok Vám bezplatne opravíme alebo vymeníme - podl'a násho vyberu. Táto záruka zaníká, ak bol produkt poškodený, neodborne použivaný alebo neodborne udržiavaný.
Poskytnutie záruky sa vzt'ahuje na chyby materialu a vyrobné chyby. Táto záruka sa nevzt'ahuje na Časti produktu, ktoré su vystavené normálenu opotrebovaniu, a preto ich je mozné považovat' za opotrebovatel'né diely (napr. batérié) alebo na poskodenia na rozbitnych dieloch, napr. na spinači, akumulátorovych batériach alebo Častiach, ktoré su zhotovené zo skla.
Postup v pri pav de po skodenia v zaruke
Pre zarucenie rychleho spracovania Vasej poziadavky dorzte prosim nasledujuce pokyny:
Pre vsetky otazky majte pripravenyPokladničný doklad a cislo vyrobku (IAN 403055_2110) akodokaz o kupe.
Čislo vyrobku najdete na typovom štítku, gravúre, na prednej strane Vásho navodu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane. Ak sa vyskytnú funkné poruchy alebo iné nedostatky, najskôr Telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.
Produkt označený ako defektný potom možete s priloženým dokladom o kúpe (pokladnicný listok) a uvedením, v Čom spoćiva nedostatok a kedy sa vyskytol, bezplatne odoslat' na Vám oznáménú adresu servisného pracoviska.
