NAVODILA ZA UPORABO BD 4325 C Classic Bp Kärcher

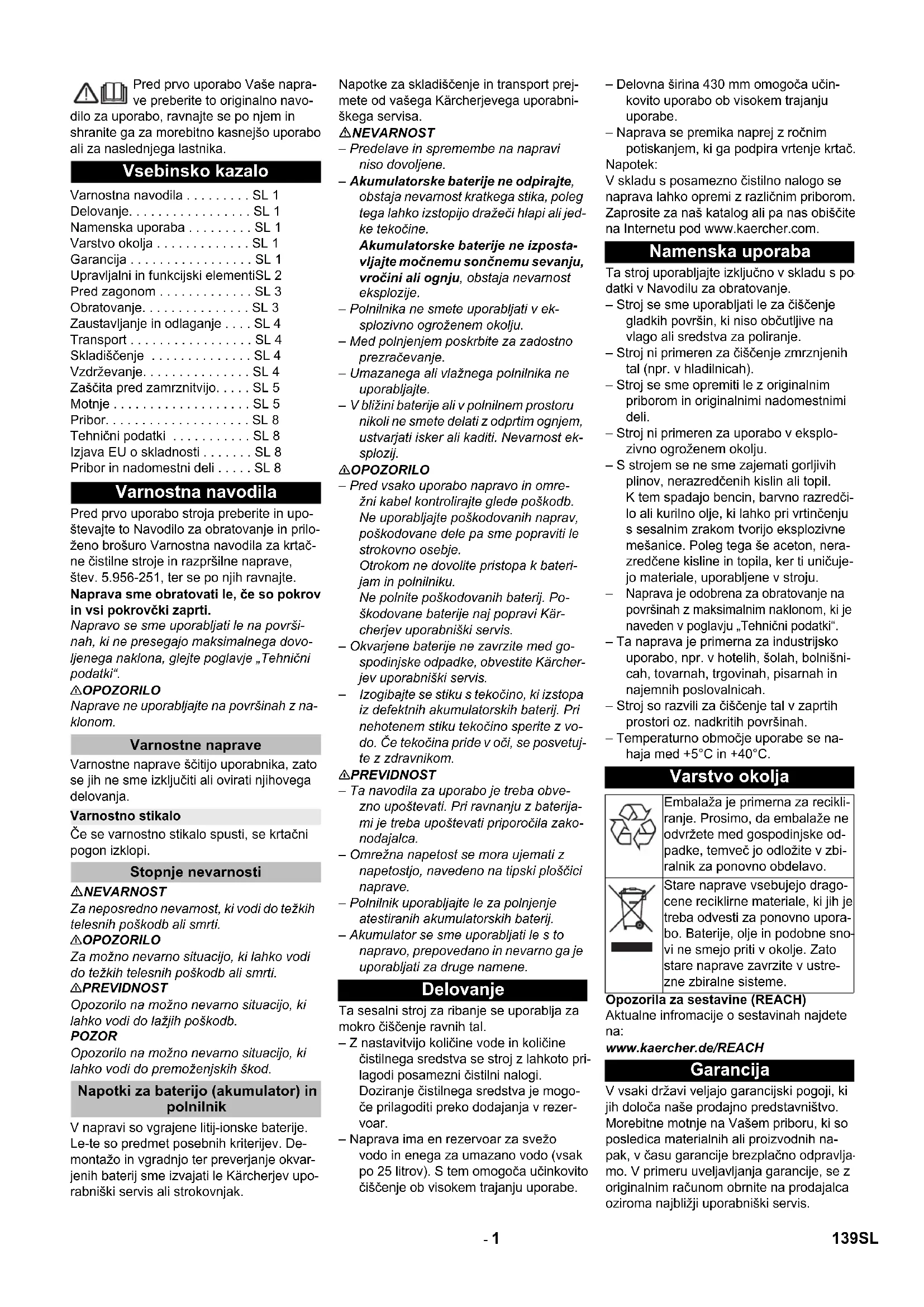

Pred prvo uporabo Vaše naprave preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Varnostna navodila ..... SL 1

Delovanje. SL 1

Namenska uporaba ..... SL 1

Zaščita pred zamrznitvijo. . . . . SL 5

Motnje SL 5

Pribor....SL 8

Tehnični podatki ..... SL 8

Izjava EU o skladnosti ..... SL 8

Pribor in nadomestni deli ..... SL 8

Varnostna navodila

Pred prvo uporabo stroja preberite in upoštevajte to Navodilo za obratovanje in priloženo brošuro Varnostna navodila za krtačne čistilne stroje in razpršilne naprave, štev. 5.956-251, ter se po njih ravnajte.

Naprava sme obratovati le, će so pokrov in vsi pokrovčki zaprti.

Napravo se sme uporabljati le na površinah, ki ne presegajo maksimalnega dovoljenega naklona, glejte poglavje „Tehnični podatki“.

△OPOZORILO

Naprave ne uporabljajte na površinah z naklonom.

Varnostne naprave

Varnostne naprave ščitijo uporabnika, zato se jih ne sme izključiti ali ovirati njihovega delovanja.

Varnostno stikalo

Če se varnostno stikalo spusti, se krtačni pogon izklopi.

Stopnje nevarnosti

⚠NEVARNOST

Za neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Za možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Napotki za baterijo (akumulator) in polnilnik

V napravi so vgrajene litij-ionske baterije. Le-te so predmet posebnih kriterijev. Demontažo in vgradnjo ter preverjanje okvarjenih baterij sme izvajati le Kärcherjev uporabniški servis ali strokovnjak.

Napotke za skladiščenje in transport prejmete od vašega Kärcherjevega uporabniškega servisa.

ΔNEVARNOST

– Predelave in spremembe na napravi niso dovoljene.
- Akumulatorske baterije ne odpirajte, obstaja nevarnost kratkega stika, poleg tega lahko izstopijo dražeči hlapi ali jedke tekočine.

Akumulatorske baterije ne izposta-vljajte močnemu sončnemu sevanju, vročini ali ognju, obstaja nevarnost eksplozije.

• Polnilnika ne smete uporabljati v eksplozivno ogroženem okolju.
• Med polnjenjem poskrbite za zadostno prezračevanje.
  – Umazanega ali vlažnega polnilnika ne uporabljajte.
• V bližini baterije ali v polnilnem prostoru nikoli ne smete delati z odprtim ognjem, ustvarjati isker ali kaditi. Nevarnost eksplozij.

△OPOZORILO

– Pred vsako uporabo napravo in omrežni kabel kontrolirajte glede poškodb. Ne uporabljajte poškodovanih naprav, poškodovane dele pa sme popraviti le strokovno osebje.

Otrokom ne dovolite pristopa k baterijam in polnilniku.

Ne polnite poškodovanih baterij. Poškodovane baterije naj popravi Kärcherjev uporabniški servis.

• Okvarjene baterije ne zavrzite med gospodinjske odpadke, obvestite Kärcherjev uporabniški servis.
• Izogibajte se stiku s tekočino, ki izstopa iz defektnih akumulatorskih baterij. Pri nehotenem stiku tekočino sperite z vodo. Če tekočina pride v oči, se posvetujte z zdravnikom.

△PREVIDNOST

• Ta navodila za uporabo je treba obvezno upoštevati. Pri ravnanju z baterijami je treba upoštevati priporočila zakonodajalca.
• Omrežna napetost se mora ujemati z napetostjo, navedeno na tipski ploščici naprave.
• Polnilnik uporabljajte le za polnjenje atestiranih akumulatorskih baterij.
• Akumulator se sme uporabljati le s to napravo, prepovedano in nevarno ga je uporabljati za druge namene.

Delovanje

Ta sesalni stroj za ribanje se uporablja za mokro čiščenje ravnih tal.

– Z nastavitvijo količine vode in količine čistilnega sredstva se stroj z lahkoto prilagodi posamezni čistilni nalogi. Doziranje čistilnega sredstva je mogoče prilagoditi preko dodajanja v rezervoar.
– Naprava ima en rezervoar za svežo vodo in enega za umazano vodo (vsak po 25 litrov). S tem omogoča učinkovito čiščenje ob visokem trajanju uporabe.

– Delovna širina 430 mm omogoča učinkovito uporabo ob visokem trajanju uporabe.
– Naprava se premika naprej z ročnim potiskanjem, ki ga podpira vrtenje krtač. Napotek:

V skladu s posamezno čistilno nalogo se naprava lahko opremi z različnim priborom.

Zaprosite za naš katalog ali pa nas obiščite na Internetu pod www.kaercher.com.

Namenska uporaba

Ta stroj uporabljajte izključno v skladu s podatki v Navodilu za obratovanje.

– Stroj se sme uporabljati le za čiščenje gladkih površin, ki niso občutljive na vlago ali sredstva za poliranje.
– Stroj ni primeren za čiščenje zmrznjenih tal (npr. v hladilnicah).
– Stroj se sme opremiti le z originalnim priborom in originalnimi nadomestnimi deli.
– Stroj ni primeren za uporabo v eksplo-zivno ogroženem okolju.
– S strojem se ne sme zajemati gorljivih plinov, nerazredčenih kislin ali topil. K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri vrtinčenju s sesalnim zrakom tvorijo eksplozivne mešanice. Poleg tega še aceton, nerazredčene kisline in topila, ker ti uničujejo materiale, uporabljene v stroju.
- Naprava je odobrena za obratovanje na površinah z maksimalnim naklonom, ki je naveden v poglavju „Tehnični podatki“.
– Ta naprava je primerna za industrijsko uporabo, npr. v hotelih, šolah, bolnišnicah, tovarnah, trgovinah, pisarnah in najemnih poslovalnicah.
– Stroj so razvili za čiščenje tal v zaprtih prostori oz. nadkritih površinah.
- Temperaturno območje uporabe se na-haja med +5°C in +40°C.

Varstvo okolja

Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo.

Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvesti za ponovno uporabo. Baterije, olje in podobne sno- vi ne smejo priti v okolje. Zato stare naprave zavrzite v ustre- zne zbiralne sisteme.

Opozorila za sestavine (REACH)

Aktualne infromacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na Vašem priboru, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravlja-mo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

1 Sito za puh
2 Varnostno stikalo
3 Baterija *
4 Gibka cev za izpuščanje umazane vode z dozirno pripravo
5 Ustavljalna prečka za Homebase
6 P I o v e c
7 Rezervoar za svežo vodo
8 Zapiralo rezervoarja za svežo vodo
9 Čistilna glava
10 Kolutna krtača
11 Odprtina za polnjenje rezervoarja za svežo vodo
12 Ročaj za menjavo krtače
13 Rezervoar za umazano vodo
14 Indikator stanja napolnjenosti s svežo vodo
15 Vrtljivi ročaj za nagib sesalnega nosilca
16 Nastavitev višine sesalnega nosilca *
17 Krilate matice za pritrditev sesalnega nosilca

18 Sesalni nosilec *
19 Gibka sesalna cev
20 Gumb za reguliranje količine vode
21 Baterijski vtič
22 Vzvod za znižanje sesalnega nosilca
23 Upravljalni pult
24 Potisno streme
25 Odlagalna površina za čistilni set „Homebase Box“
26 Pokrov rezervoarja za umazano vodo

* ni del dobavnega obsega

Barvan oznaka

– Upravljalni elementi za proces čiščenja so rumeni.
– Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.

Upravljalni pult

6 1 2 3 4 5 KARCHER Professional

1 OFF

	Baterijski vtič
	Pritrditvena točka
	Držalo ometala **
	Stanje polnjenja rezervoarja za svežo vodo 25%
	Ročaj za menjavo krtače
	Vzvod za znižanje se-salnega nosilca
	Izpustna odprtina rezervoarja za svežo vodo
	Gibka izpustna cev za umazano vodo

** Opcija

Pred zagonom

Razkladanje

→ Iz srednje deske palete izvijte vijake.
→ Napravo za potisno streme pritisnite navzdol in izvlecite srednjo desko.
→ Odstranite klade pred kolesi in poleg njih.
→ Napravo za potisno treme pritisnite navzdol in jo potiskajte naprej do roba palete.
→ Napravo dvignite s palete in jo postavite na tla.

Preverite baterijo

→ Preverite, ali so okrogli vtiči in vijačni priključki polov baterije trdno nameščeni.
→ po potrebi pričvrstite kable na pole baterije z momentnim ključem:

Vijak M8: 18 Nm

Vijak M10: 23 Nm

Polnjenje baterije

Napotek:

Naprava ima zaščito izpraznitve, to pome- ni, će je dosežena ravno še dopustna mini- malna kapaciteta, se krtačni motor in turbi- na izklopita.

→ Stroj peljite direktno k polnilni postaji in se pri tem izogibajte vzponom.

⚠NEVARNOST

Nevarnost poškodbe zaradi električnega udara. Upoštevajte omrežno napetost in zaščito na tipski tablici naprave.

Polnjenje

Čas polnjenja je odvisen od stanja baterije in polnilnika.

Ko je baterija prazna, čas polnjenja znaša približno:

Polnilnik Čas	polnjenja, približno [h]
6.654-479.0 8
6.654-480.0 2

Naprave med polnjenjem ni mogoče uporabljati.

POZOR

Nevarnost poškodbe. Naprave ne čistite z vodo pri odstranjenem rezervoarju.

• Polnilnika ne spojite z vtičem baterije, ki je na strani naprave.
• Uporabite le za vgrajeni tip baterije primeren polnilnik:

Tip baterije Polnilnik

6.654-454.0 6.654-479.0

6.654-480.0

Opozorilo: Preberite navodilo za obratovanje proizvajalca polnilnika in še posebej upoštevajte varnostna navodila!

→ Vtičem baterije, ki je na strani baterije, spojite s polnilnikom.
→ Omrežni vtič polnilnika vtaktnite v vtični- co.
→ Polnjenje opravite v skladu z navedbami v navodilu za uporabo polnilnika.

→ Odklopite vtič baterije iz polnilnika. → Vtič baterije, ki je na strani naprave, spojite z vtičem baterije na strani baterije.

Montiranje sesalnega nosilca

→ Sesalni nosilec vstavite v njegovo obešenje tako, da oblikovna pločevina leži nad obešenjem.
→ Pritegnite krilate matice.

V primeru nevarnosti izpustite varnostno stikalo/vzvod za vožnjo.

Polnjenje obratovalnih snovi

Sveža voda

→ Odprite zapiralo rezervoarja za svežo vodo.
→ Svežo vodo (največ 50 °C) nalijte do spodnjega roba polnilnega nastavka.
→ Zprite zapiralo rezervoarja za svežo vodo.

Čistila

△OPOZORILO

Nevarnost poškodbe. Uporabljajte le priporočljiva čistilna sredstva. Za druga čistilna sredstva uporabnik nosi povečano tveganje glede varnosti obratovanja in nevarnosti nesreče.

Uporabljajte le čistilna sredstva, ki ne vse-bujejo topil, solne in fluorovodikove kisline. Upoštevajte varnostna opozorila na čistilih.

Napotek:

Ne uporabljajte močno penečih se čistilnih sredstev.

Priporočljiva čistilna sredstva:

Uporaba čistila
Vzdrževalno čiščenje vseh vodoodpornih tal	RM 746RM 780
Vzdrževalno čiščenje sijočih površin (npr. granita)	RM 755 es
Vzdrževalno in osnovno či- ščenje industrijskih tal	RM 69 ASF
Vzdrževalno in osnovno či- ščenje ploščic iz tankega ka- mna	RM 753
Vzdrževalno čiščenje plo- ščic v sanitarnih prostorih	RM 751
Čiščenje in dezinfekcija v sanitarnih prostorih	RM 732
Razslojevanje vseh alkalno odpornih tal (npr. PVC)	RM 752
Razslojevanje linolejskih tal	RM 754

→ Čistilno sredstvo dodajte v rezervoar za svežo vodo.

Napotek:

Pri praznem rezervoarju za svežo vodo dela čistilna glava naprej brez dovajanja te-kočine.

Nastavljanje količine vode

→ Na gumbu za reguliranje nastavite količino vode glede na umazanijo talne obloge.

Napotek:

Prve poizkuse čiščenja opravite z majhno količino vode. Količino vode postopoma povečujte, dokler ni dosežen želeni rezultat čiščenja.

Nastavitev sesalnega nosilca

Poševna lega

Za izboljšanje izida sesanja na ploščicah se lahko sesalni nosilec obrne v poševno lego do 5°.

→ Sprostite krilate vijake.
→ Obrnite sesalni nosilec.

Pri nezadovoljivem izidu sesanja se lahko spremeni nagib ravnega sesalnega nosilca.
→ Nastavite vrtljivi ročaj za nagib sesalne-ga nosilca.

Višina

Z nastavitvijo višine se vpliva na upogibanje sesalnega nastavka ob stiku s tlemi.

→ S poskušanjem nastavite vrtljive ročaje za nastavitev višine, dokler ne dosežete najboljšega rezultata sesanja.

Čiščenje

POZOR

Nevarnost poškodbe talne obloge. Z napravo ne delajte na mestu.

→ Stikalo za izbiro programa obrnite na želeni čistilni program.

Spuščanje sesalnega nosilca

→ Izvlecite ročico in jo pritisnite navzdol; sesalni nosilec se spusti.

Napotek:

- Za čiščenje s ploščicami obloženih tal nastavite ravne sesalne nosilce tako, da se v desnem kotu ne čisti k fugam.

– Za izboljšanje rezlultata sesanja je mo- goče nastaviti poševni položaj in nagib sesalnega nosilca (glejte „Nastavitev sesalnega nosilca“).
– Če je rezervoar za umazano vodo poln, plovec zapre sesalno odprtino in sesalna turbina dela s povečanim številom vrtljajev. V tem primeru izklopite sesanje in napravo odpeljite na praznjenje rezervoarja za umazano vodo.

Zaustavljanje in odlaganje

→ Izpustite varnostno stikalo.
→ Postavite stikalo za izbiro programa na sesanje.
→ Zapeljite malo naprej in posesajte ostanek vode.
→ Dvignite sesalni stolp.
→ Po potrebi napolnite baterijo.

Izpuščanje umazane vode

△OPOZORILO

Upoštevajte lokalne predpise za ravnanje z odpadno vodo.
→ Gibko izpustno cev snemite z nosilca in jo spustite nad ustrezno zbiralno pripravo.

Izpuščanje sveže vode

Nevarnost poškodbe! Naprava sme za nakladanje in razkladanje delovati le na vzponih do maksimalne vrednosti (glejte „Tehnične podatke“). Vozite počasi.

▲PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo naprave.

→ Stroj potiskajte s pomočjo potisnega stremena.

→ Pri transportu v vozilih napravo zavaruj te proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Skladiščenje

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrževanje

ΔNEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi postavite stikalo za izbiro programa na „OFF“ in izvlecite omrežni vtič polnilnika. Izvlecite vtič baterije na stroju.

→ Izpustite in odstranite umazano in preo stalo svežo vodo.

Vzdrževalni načrt

Po vsakem obratovanju

POZOR

Nevarnost poškodbe. Naprave ne škropite z vodo in ne uporabljajte agresivnih čistilnih sredstev.

→ Izpustite umazano vodo.
→ Rezervoar za umazano vodo izperite s čisto vodo.
→ Zunanjost stroja očistite z vlažno krpo, namočeno v blago milnico.
→ Preverite sito za puh, po potrebi ga očistite.
→ Očistite sesalne in strgalne brisalce, preverite obrabo in jih po potrebi zamenjajte.
→ Preverite obrabo krtače, po potrebi jo zamenjajte (glej „servisna dela“).
→ Po potrebi napolnite baterijo.

Tedensko

→ Pri redni uporabi baterijo vsaj enkrat na teden do konca napolnite brez prekinitve.

Mesečno

→ Preverite oksidacijo baterijskih polov.
→ Preverite, ali so kabli baterije čvrsto pri-trjeni,
→ Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preveri- te glede tesnosti, po potrebi jih zamenjajte.
→ Očistite sito.

→ Pri daljšem mirovanju naprave mora biti baterija do konca napolnjena. Baterijo ponovno do konca napolnite vsaj enkrat na mesec.

Letno

→ Uporabniški servis opravi predpisano inšpekcijo.

Vzdrževanje

Čiščenje sita

Zamenjava ali obrnitev sesalnih nastavkov

1 2 CHANGE LIP

1 Oznaka za obrabo
2 Sesalni nastavek

Sesalne nastavke je treba zamenjati ali obrniti, ko so obrabljeni do oznake za obrabo.

→ Snemite sesalni nosilec.
→ Odvijte zvezdaste ročaje.

Nevarnost eksplozije. Na baterijo, t.j. na pola in celične povezave, ne polagajte orodja ali podobnih predmetov.

Priporočljive baterije

Vstavljanje in priključitev baterije

→ Izpustite umazano vodo.
→ Rezervoar za umazano vodo dvignite in postavite na stran.
→ Izvlecite baterijski vtič.

→ Baterijo vstavite v napravo, kot je prika zano zgoraj.
→ Distančnik vstavite med baterijo in napravo na strani, ki je navedena na sliki.

PREVIDNOST

Pri odstranjevanju in vgradnji baterije, lahko stanje naprave postane nestabilno, bodite pozorni, da je stroj v varnem stanju.

→ Priloženi priključni kabel priključite na pola baterije (+) in (-).

→ Vstavite oba okrogla vtiča v baterijo.

POZOR

Ob zamenjavi polarnosti (plus in minus pol) se krmilna elektronika uniči.

Pazite na pravilno polarnost.

→ Rezervoar za umazano vodo namestita na napravo.

Napotek:

Pred zagonom stroja napolnite baterije. Glejte poglavje „Polnjenje baterij“.

Odstranitev baterij

→ Stikalo za izbiro programa postavite na „OFF“.
→ Izvlecite baterijski vtič.
→ Rezervoar za umazano vodo dvignite in postavite na stran.
→ Odklopite oba okrogla vtiča od baterije
→ Odklopite kabel z minus pola baterije.
→ Odklopite kabel od pozitivnega pola ba terije.
→ Snemite zadrževalne kocke ali penaste dele.

PREVIDNOST

Pri demontaži in vgradnji baterij lahko položaj naprave postane nestabilen, pazite na varen položaj.

→ Izrabljene baterije odvrzite v skladu z veljavnimi določili.

Vzdrževalna pogodba

Za zanesljivo obratovanje stroja lahko s pristojno prodajno podružnico podj. Kärcher sklenete vzdrževalno pogodbo.

Zaščita pred zamrznitvijo

V primeru nevarnosti zamrznitve:

→ Izpaznite rezervoar za svežo in umazano vodo.

→ Stroj pospravite v pred zmrzaljo varen prostor.

Motnje

ΔNEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi postavite stikalo za izbiro programa na „OFF“ in izvlecite omrežni vtič polnilnika. Izvlecite vtič baterije na stroju.

→ Izpustite in odstranite umazano in preo stalo svežo vodo.

Motnje s prikazom na zaslonu

Prikaz na za-slonu	Odpravljanje
ERR B	Preverite, ali tujek blokira krtačo, po potrebi tujek odstranite. Stikalo za izbiro programa postavite na „OFF“, izpustite varnostno stikalo, počakajte 3 sekunde, ponovno vklopite.
ERR T	Stikalo za izbiro programa postavite na „OFF“, izpustite varnostno stikalo, počakajte 3 sekunde, ponovno vklopite. V primeru ponavljanja pokličite uporabniški servis.
LOW BAT Napolnite baterijo. Če je napaka še vedno prikazana, preverite pravilno povezavo obeh okroglih vtičev na bateriji. V primeru ponavljanja pokličite uporabniški servis.
ERR TEMP Pustite, da se naprava ohladi.
HANDS OFF	Izpustite varnostno stikalo in počakajte, dokler se ne prikažejo obratovalne ure ali stanje baterije. Nato ponovno aktivirajte varnostno stikalo.
ERR REL	Stikalo za izbiro programa postavite na „OFF“, izpustite varnostno stikalo, počakajte 3 sekunde, ponovno vklopite. V primeru ponavljanja pokličite uporabniški servis.
ERR PWM	Stikalo za izbiro programa postavite na „OFF“, izpustite varnostno stikalo, počakajte 3 sekunde, ponovno vklopite. V primeru ponavljanja pokličite uporabniški servis.

Prikaz stanja baterije

1 2 3 4

1 Baterija
2 Tipka
3 LED za status
4 Prikaz LED

→ Tipko pritiskajte 5 sekund.

Nobena lučka LED ne sveti:

Napolnite baterijo.

Statusna lučka LED sveti zeleno:

Vseh 5 lučk LED skupaj označuje stanje napolnjenosti baterije

Statusna lučka LED sveti rdeče:

Prikazi lučk LED označujejo motnjo. Motnje, opisane v naslednji tabeli, lahko odpravi uporabnik. Pri vseh prikazih motenj, ki niso opisani zgoraj, se obrnite na službo za pomoč strankam družbe KÄRCHER.

					Vzrok Odpravljanje
rdeče	-	-	-	-	Baterija je prevroča.	Počakajte, da se baterija ohladi
rdeče - -	zeleno	Sistem za upravljanje baterije je prevroč			Pocakajte, da se baterija ohladi
rdeče	-	-	zeleno	-	Baterija je prehladna za polnjenje.	Napravo prestavite na toplejše mesto in počakajte, da se baterija segreje.
rdeče	-	-	zeleno	zeleno	Poraba energije med polnjenjem je previsoka.	Omrežni vtič polnilnika izključite iz električnega omrežja. Počakajte 10 sekund. Ponovno priključite omrežni vtič. Če se motnja ponovno prikaže, zamenjajte polnilnik.
					Poraba energije naprave je previsoka	Izklopite napravo. Če se motnja po vklopu ponovno pojavi, ugotovite vzrok za napako v napravi.
rdeče	-	zeleno	-	zeleno	Kratki stik	Preverite vse priključke baterije.
rdeče	-	zeleno	zeleno	-	Prenizka napetost celic med praznjenjem.	Napolnite baterijo.
rdeče	-	zeleno	zeleno	zeleno	Previsoka napetost celic med polnjenjem.	Baterijo izpraznite do 20 % preostale zmogljivosti. Nato napolnite baterijo.
rdeče	zeleno	-	-	zeleno	Napetost baterije je prenizka.	Napolnite baterijo.
rdeče	zeleno	-	zeleno	-	Motnja v postopku polnjenja.	Omrežni vtič polnilnika izključite iz električnega omrežja. Počakajte 10 sekund. Ponovno priključite omrežni vtič. Če se motnja ponovno prikaže, zamenjajte polnilnik.
rdeče zeleno	-	zeleno	zeleno	zeleno
rdeče zeleno	zeleno	-	- Baterija je prehladna za oddajanje moči.		Napravo prestavite na toplejše mesto in počakajte, da se baterija segreje.
rdeče	zeleno	zeleno	zeleno	-	Motnja pri oddajanju moči.	Izklopite napravo. Če motnje ne morete odpraviti, se obrnite na službo za pomoč strankam.

Motnje brez prikaza na zaslonu

Motnja Odpravljanje
Stroja ni možno zagnati	Stikalo za izbiro programa nastavite na želeni program.
	Aktivirajte varnostno stikalo.
	Vstavite baterijski vtič.
	Preverite baterijo, po potrebi jo napolnite.
	Preverite, ali so poli baterije priključeni.
Nezadostna količina vode	Preverite nivo sveže vode, po potrebi dopolnite rezevoar.
	Z gumbom za regulacijo količine vode povečajte količino vode.
	Očistite sito.
Nezadostna sesalna moč	Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite glede tesnosti, po potrebi jih zamenjajte.
	Rezervoar za umazano vodo je poln, izključite napravo in izpraznite rezervoar za umazano vodo
	Očistite sito za puhek.
	Očistite sesalne brisalce na sesalnem nosilcu, po potrebi jih zamenjajte.
	Preverite, ali je pokrov na gibki izpustni cevi za umazano vodo zaprt.
	Preverite nastavitev sesalnega nosilca.
	Gibko sesalno cev preverite glede zamašitev, po potrebi jo očistite.
	Preverite tesnost gibke sesalne cevi, po potrebi jo zamenjajte.
Nezadosten rezultat či-ščenja	Preverite obrabo krtače, po potrebi jo zamenjajte.
	Povečajte količino vode.
	Preverite primernost tipa krtače in čistilnega sredstva.
Sesalna turbina teče ne-enakomerno	Očistite plovec.
Krtača se ne vrti	Preverite, ali tujek blokira krtačo, po potrebi tujek odstranite.
	Če se je sprožilo pretokovno stikalo v elektroniki, obrnite stikalo za izbiro programa na „OFF“, nato ponovno nastavite na želeni program.
Vibracije pri čiščenju Po	potrebi uporabite mehkejšo krtačo.
V primeru motenj, ki jih ne morete odpraviti s pomočjo te tabele, se obrnite na uporabniški servis.

Čiščenje plovca

→ Odprite pokrov rezervoarja za umazano vodo.

Oznaka Št. delov Opis
Kolutna krtača, bela (zelo mehka) 4.905-024.0 Za prizanesljivo čiščenje občutljivih površin.
Kolutna krtača, naravna (mehka)	4.905-023.0	Iz naravnih vlaken za čiščenje in poliranje.
Kolutna krtača, rdeča (srednje trda, standard)	4.905-022.0	Za uporabo pri vseh običajnih čistilnih nalogah.
Kolutna krtača, črna (trda)	4.905-025.0	Za močno umazanijo in temeljno čiščenje. Le za neobčutljive obloge.
Pogonska plošča blazinice	4.762-533.0	Za čiščenje z blazinicami. S priključkom za hitro menjavo in centralno pritrditvijo.
Blazinica, rdeča (srednje mehka)	6.369-470.0	Za čiščenje in čistilnike vseh talnih površin.
Blazinica, zelena (srednje trda)	6.369-472.0	Za čiščenje močno umazanih tal in temeljno čiščenje.
Blazinice, bela 6.369-469.0 Za poliranje tal.
Blazinica, črna (trda) 6.369-473.0 Pri trdovratnih umazanjah in za temeljno čiščenje.
Blazinica iz mikrovlaken	6.905-526.0	Vzdrževalno in osnovno čiščenje ploščic iz tankega kamna
Blazinica, bež (deleži naravnih dlačic)	6.371-081.0	Za poliranje in osvežitev trdih in elastičnih oblog.
Diamantna blazinica, bela	6.371-256.0	Za grobo čiščenje in izboljšanje. Odstranjuje majhne praske in skrbi za čisto, svilnato mat površino.
Diamantna blazinica, rumena	6.371-257.0	Za grobo čiščenje in izboljšanje. Odstranjuje fine praske in skrbi za še bolj homogeno in sijočo površino.
Diamantna blazinica, zelena	6.371-238.0	Za poliranje z visokim leskom prevlečenih talnih oblog in za hitro poliranje površin iz teraca in naravnega kamna.
Sesalni nosilec, 850 mm, raven	4.777-401.0
Sesalni nosilec, 850 mm, upognjen	4.777-411.0
Komplet Homebase Box	4.035-406.0
Držalo ometala	9.753-023.0
Adapter Homebase	5.035-488.0
Dvojni kavelj	6.980-077.0
Sponka ometala	6.980-078.0
Kavelj za steklenico	6.980-080.0
Univerzalni kavelj	4.070-075.0

Tehnični podatki

Zmogljivost
Nazivna napetost	V	24
Kapaciteta baterije	Ah (5h)	80
Srednji odvzem moči	W	1100
Nazivna moč sesalne turbine	W	500
Nazivna moč krtačnega pogona	W	600
Sesanje
Sesalna moč, količina zraka (max.)	l/s	24
Sesalna moč, podtlak (max.)	kPa (mbar)	12 (120)
Vrsta zaščite IPX 3
Čistilne krtače
Število obratov krtač	1/min	155
Premer krtač	mm 430
Mere in teže
Teoretična površinska moč	m^2/h	1600
Max. naklon delovnega področja	%	2
Prostornina rezervoarja za svežo/umazano vodo	l	25/25
max. temperatura vode	°C 50
Temperatura okolice	°C 5...40
Prazna teža (transportna teža)	kg	76
Skupna teža (pripravljena za obratovanje)	kg	102

Dimenzije predalčka za baterije	mm 350	x 350
Ugotovljene vrednosti v skladu z EN 60335-2-72
Skupna nihalna vrednost	m/s ^2	<2,5
Negotovost K	m/s ^2	0,2
Nivo hrupa L _pA	dB(A)	66
Negotovost K _pA	dB(A)	1
Nivo hrupa ob obremeni-tviL _WA +negotovost K _WA	dB(A)	81

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.

Proizvod:	Talni čistilnik
Tip:	1.127-xxx
	1.515-xxx

Zadevne direktive EU:

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Uporabljeni usklajeni standardi:

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Uporabni nacionalni standardi:

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo: S. Reiser

Alfred Kärcher SE & Co. KG

Nebezpečenstvo poškodenia!

Pri nebezpečenstve mrazu:

→ Vypustite nádrž s čistou a znečistenou vodou.
→ Stroj odstavte v miestnosti chránenej pred mrazom.

Poruchy

⚠NEBEZPEČENSTVO

Kada je rezervoar sveže vode prazan, blok čistača nastavlja da radi bez dovoda tečnosti.

Podešavanje količine vode

→ Namestite obrtnu ručku za naginjanje usisne konzole.

Visina

Podešavanje visine utiče na savijanje gumica za usisavanje prljavštine pri kontaktu s tlom.

→ Skinite plastične delove.

→ Skinite gumice za usisavanje.
→ Umetnite nove ili prevrnute gumice za usisavanje.
→ Nataknite plastične delove.
→ Zavijte i zategnite zvezdaste pričvrsnike.

Zamena pločaste četke

→ Uređaj pritisnite na dole držeći ga za potisnu ručku kako bi se blok čistača podigao.
→ Pedalu za zamenu četke pritisnite na dole prelazeći pritom preko osetnog otpora.
