Vrsta izdelka	Reverzibilna klimatska naprava (hlajenje in ogrevanje)
Znamka	Mitsubishi Electric
Model	MSZ-EF35VGKW (notranja enota), MUZ-EF35VGH (zunanja enota)
Moč hlajenja	3,5 kW
Moč ogrevanja	4,0 kW
Poraba električne energije (hlajenje)	0,91 kW
Poraba električne energije (ogrevanje)	0,95 kW
Napajanje	Enofazno, 230 V, 50 Hz
Hladilno sredstvo	R32 (vnetljivo)
Polnilna količina hladilnega sredstva	0,74 kg
Teža notranje enote	11,5 kg
Teža zunanje enote	34 kg
Stopnja zaščite (notranja enota)	IP20
Stopnja zaščite (zunanja enota)	IP24
Raven hrupa (notranja enota, visoka hitrost)	45 dB(A)
Raven hrupa (zunanja enota)	48 dB(A)
Vmesnik Wi-Fi	Vgrajen (model MAC-577IF2-E), združljiv z IEEE 802.11b/g/n
Glavne funkcije	Tedenski časovnik, ECONO COOL, i-save, nadzor pretoka zraka, tihi način
Vzdrževanje in čiščenje	Čistite zračni filter vsaka 2 tedna, čistilni filter vsake 3 mesece (letna zamenjava)
Varnost	Priporočljivo uporabiti diferenčni zaščitni stikalnik, ne uporabljajte podaljška, ustavite v primeru nepravilnosti
Nadomestni deli in popravljivost	Čistilni filter referenca MAC-2370FT-B (ali -E), zamenjava pri pooblaščenem prodajalcu

Pogosto zastavljena vprašanja - MSZEF35VGKW MITSUBISHI

Kako pravilno namestiti klimatsko napravo?

Namestitev mora opraviti pooblaščeni prodajalec. Nikoli ne poskušajte namestiti naprave sami. Zagotovite namensko električno vezje in pravilno ozemljitev.

Kakšno hladilno sredstvo se uporablja in ali je nevarno?

Klimatska naprava uporablja R32, vnetljivo hladilno sredstvo. V primeru puščanja prezračite prostor, izogibajte se plamenu ali viru toplote in pokličite strokovnjaka.

Kako očistiti zračne filtre?

Zračni filter čistite vsaka 2 tedna s sesalnikom ali z mlačno vodo. Pred ponovno namestitvijo pustite, da se posuši v senci. Umazan filter lahko povzroči kondenzacijo in plesen.

Kaj storiti, če lučka za delovanje utripa?

Takoj ustavite klimatsko napravo, izključite napajanje ali izklopite varovalko, nato pokličite svojega prodajalca za pregled.

Ali lahko uporabim podaljšek?

Ne, uporaba podaljška ali razdelilnika je prepovedana. Priključite neposredno v namensko vtičnico, da preprečite nevarnost požara ali električnega udara.

Kako nastaviti tedenski časovnik?

Uporabite tipko WEEKLY na daljinskem upravljalniku. Pritisnite SET za vstop v način nastavljanja, izberite dan in uro, nato potrdite z ON/OFF. Aktivirajte časovnik s ponovnim pritiskom na WEEKLY.

Ali je vmesnik Wi-Fi enostaven za nastavitev?

Da, sledite priloženemu Hitremu vodniku za nastavitev. Povežite vmesnik z usmerjevalnikom (IEEE 802.11b/g/n) in uporabite aplikacijo MELCloud. Za dodatno pomoč obiščite spletno stran melcloud.com.

Kaj storiti v primeru puščanja hladilnega sredstva?

Takoj ustavite klimatsko napravo, temeljito prezračite prostor, ne dotikajte se ničesar in nujno pokličite pooblaščenega prodajalca. Hladilno sredstvo lahko ob stiku s plamenom proizvede strupen plin.

Kako uporabljati funkcijo ECONO COOL?

Pritisnite tipko ECONO COOL na daljinskem upravljalniku. Mikroprocesor samodejno prilagodi temperaturo in smer pretoka zraka za ekonomično hlajenje ob ohranjanju udobja.

Kje najti serijsko številko naprave?

Serijska številka je navedena na tipski ploščici na notranji in zunanji enoti. Shranite jo za morebitne servisne zahteve.

NAVODILA ZA UPORABO MSZEF35VGKW MITSUBISHI

	OPOZORILO (Nevarnost požara)	Naprava uporablja vnetljivo hladilino sredstvo. Če hladilno sredstvo pušča in pride v stik s plamenom ali grelinim telesom, začne nastajati strupen plin, hkrati pa obstaja nevarnost požara.
	Preden začnete uporabljati napravo, pozorno preberite NAVODILA ZA UPORABO.
	Servisno osebjme mora pred uporabo prebrati NAVODILA ZA UPORABO in NAMESTITVENI PRIROČNIK.
	Podrobne informacije najdete v NAVODILIH ZA UPORABO, NAMESTITVENEM PRIROČNIKU in podobnom gradiju.

• Ker so v izdelku vrteci se deli in deli, ki lahko povzrocijo elektrici udar, morate pred uporabo prebrati "Varnostne ukrepe".
• Ker so opozorila, ki so navedena tukaj, pomembna za varnost, jih morate obvezno upostevati.
• Ko preberete ta piročnik, ga skupaj z namestitvenim priročnikom shranite na laho dosegljivem mestu za primer, da bi ga potrebovali.

Oznake in njihov pomen

OPOZORILO: Napačna uporaba bo zelo verjetno povzročila resno nevar-nost, ki lahko privede do smrti, hude poškodbe ipd.
POZOR: Napačna uporaba lahko v dolocenih okoliscinah povzroci resno nevamost.

OPOZORILO

Ne uporabljate provizlorinih prklopov na napajante ter ne upor rabljaje podaljskov ali razdelilnikov za prklop vec naprav v eno omreznvo tvičnico.

To lahko povzroci pregrevanje, pozar ali elektrici udar.

Vtika napajalega kabla mora biti āsit in Čvsto vstavljen v tvičnico.
- Umazan vtika laho povrćci požar ali elektrčni udar.

Ne navljaje, vlechte, poskodujte all predelujte napajalmega kabela in nanje ne odaglaje tezkih predemotov.

To lahko povzroci pozar ali elektronici udar.

Ne IZKLOPITE/VKLOPITE glavnega stikala in ne odklopite vtikača napajinae kabela med delovanjej.

To lahko povzroci iskrenje, ki lahko zaneti pozar.

• Ko notranjo enoto IZKLOPITE z daljinskim upravljalnikom, IZKLOPITE glavno stikalo al odokipote vtka napajalne kaga.

Svojega telesa ne Izpostavljate neposrednemu cladnemu zračnemu toku dlje casa.
To Iahko skoduje vasemu zdravju.

Naprave ne sme namestiti, premessiti, razstaviti, predelati all popravitt. uporabnik.
- Nepravilno ranjanee s klimatsko napravlo lohak povorc jo pazar, elektricii udar, poškodbo, puščanje vode, ipd. Posvetljte se s prodajalcem.
- Če ji napajalni kabel poškodovan, ga mora prozvlajaleci all pooblaščeni serviser zamenjati, da prepreci morebitno nevarnost.

Med names&Sanjem, premesSanjem all servisiranjem enote pazite, da hladini tokokrog ne pride nobena druga snov, razen navedenega hladinega sredstva (R32/R410A).
- Prisotnost drugn snov, npr. zraka, lahko povzroci neoblicjen dvig tlaka in privado de eksplozieji ali poškodbe.
- Uporaba drugega hladilega sredstva od posebej dolocenega za ta system lahko povzroci mehansko okvaro, motne delovanja sistemas allokvaro enote. V rajhsem primeru lahko to privede do resnega ogrozjanza varnosti izdelka.

Te naprave naj ne uporabljao osebe z omejenmi fi zičnmi, zaznavniml all duševnimi zmožnostmi, osebe brez zadostnil Izkuşenj in znanja (vklúncu z otrotci), razeni ze so pod nadzorom oziroma jih o uparabi poucl oseba, ki je odgovrna za njlhovno varnot.

Otroke vedno nadziraje in prepreite, da bi se igrali z napravo.

1. Prstov, palic in drugl predmetov ne potiskajte v vostpne in Izstopne na zračne odprinte.
2. Ker se medelovanjem vgrajeni ventilator vrti z visoko hitrostjto, lahko pride do poskodb.

Če zaznate nenavadno delovanje (vonj po zažganem ipd.), klimatsko napravo takoj izklopite ter iztaknite vtika ali ZKLOPITE glavnostikalo.
- Nadaljinje delovanje klimatske naprave v neustreznem stanju lahko povizcro okvaro, požar ali elektrichi udar. V tem primuru se obrmita na prodajalca.

Pomen simbolov, uporabljenih v teh navodilih

: Tega ne delajte.
Obvezno upostevajte navodila.
: Prstov, palic in drugih predmetov ne potiskajve v napravo.
: Nikoli ne stopajte na notranjo ali zunanjo enoto in na njih ne odlagajte niciesar.
A : Nevamost elektricega udara. Bodite previdni.
Obvezno izvlecite vtikač iz napajnalne vtichnice.
: Ne pozabite izklopiti elektricnega napajanja.
A : Nevarmost pozara.
: Naprave se nikoli ne dotikajte z mokrimi rokami.
: Naprave ne polivajte z vodo.

Če klimatska naprava ne hladi ali ne greje, je nozno uhajanje hladnile tekočine. Če ugotovite, da hladlino sredstvo pušča, takoj izklopite napravo, dobro prezračite prostror in se posvetujte s prodajalcem. Če je pri popravilu treba napravo znova napolniš t hladlinim sredstvom, serviserja prosite, naj vam razloži podrobnosti. • Hladlino sredstvo, ka ga uparabija klimatska naprava, ni skodljivo. Obćajno ne pušča. Če pa hladlino sredstvo pušča in pride v stik s plamenom ali grolnim tolesom ventilatorskega grólína, korožinskéga grelína ali plinskéga gorilína in začne nastajali strupen plin, hkrati pa obstaja nevarmost požara.

Uporabnik ne sme v nobem primuru poskusiti oprati notranjosti notranje enote. Če je notranjost enote treba očistiti, se obrnite na prodajalca. • Negrimeren detergent lahko poškoduje plastěni material v notranjosti enote, kar lahko povzroči pušćanje vode. Če detergent pride v stik z elektrćnimi deli ali motorjem, to lahko povzroči okvaro, dimljenje ali požar. • Naprava mora biti v prostoru, kjer ni stalno delujučih virov vžiga (npr. odprtega plamena, naprav s plinskim gorilínkom ali elektrćnégrelína). • Upoštevajte, da hladlino sredstvo morda mina vona; • Ne uporerabijate drugih sredstve za pospešanje odmirzovanja ali za cisćanje konat kistih, ki jih priporoc ha proizvajalec. • Ne predirajte in ne zažigajte naprave.

Notranja enota mora biti namešćena v prostoru, katerega povrsina presega navedeno vrednost. O tem se posvetujte s prodajalcem.

Naprava je namenjena za uparobu s strani strokovihn ali ustrezno usposobljenih uporerabnikov v trgovinah, lahki industrij in na kmeti-jah ter za komercalno uparobu s strani nestrokovihn uporerabnikov.

POZOR

Ne dotikaje se dovoda zraka ali aluminijastih lamel na notranji zusanji enoti. • To bi lahko povzročilo poškodbe.

Naprava ne smete poškropit i z insekticidom ali z goraljinim razpršilinim sredstvom. • To lahko povzroči požar ali poškodbo ohisija.

Hlšnih Ijublenčkov in rastlin ne Izpostavljanje teposrednemu zrač-nemu toku. • To lahko škoduje zdravju Živali ali sobnilh rastlin.

Pod notranjo/zusanje enoto ne postavite druge elektrćne naprav ali pohístva. • Iznaprav lahko kaplja voda, ki povzroči škodo ali motnj e delovanju.

Enote ne pustite namešćene, Če je nosilec poškodovan. • Enota lahko pade in koga poškoduje.

Pri spreminjanu nastavlcev in cisćenju enote stopite na stabilino podlago. • V nasprotnem primuru se lahko poškodujete pri padcu.

Ne VLCite napajalnegа kabla. • S tem bi lahko pretrgali vodnik v kablu, kar lahko povzroči pregrevanje ali požar.

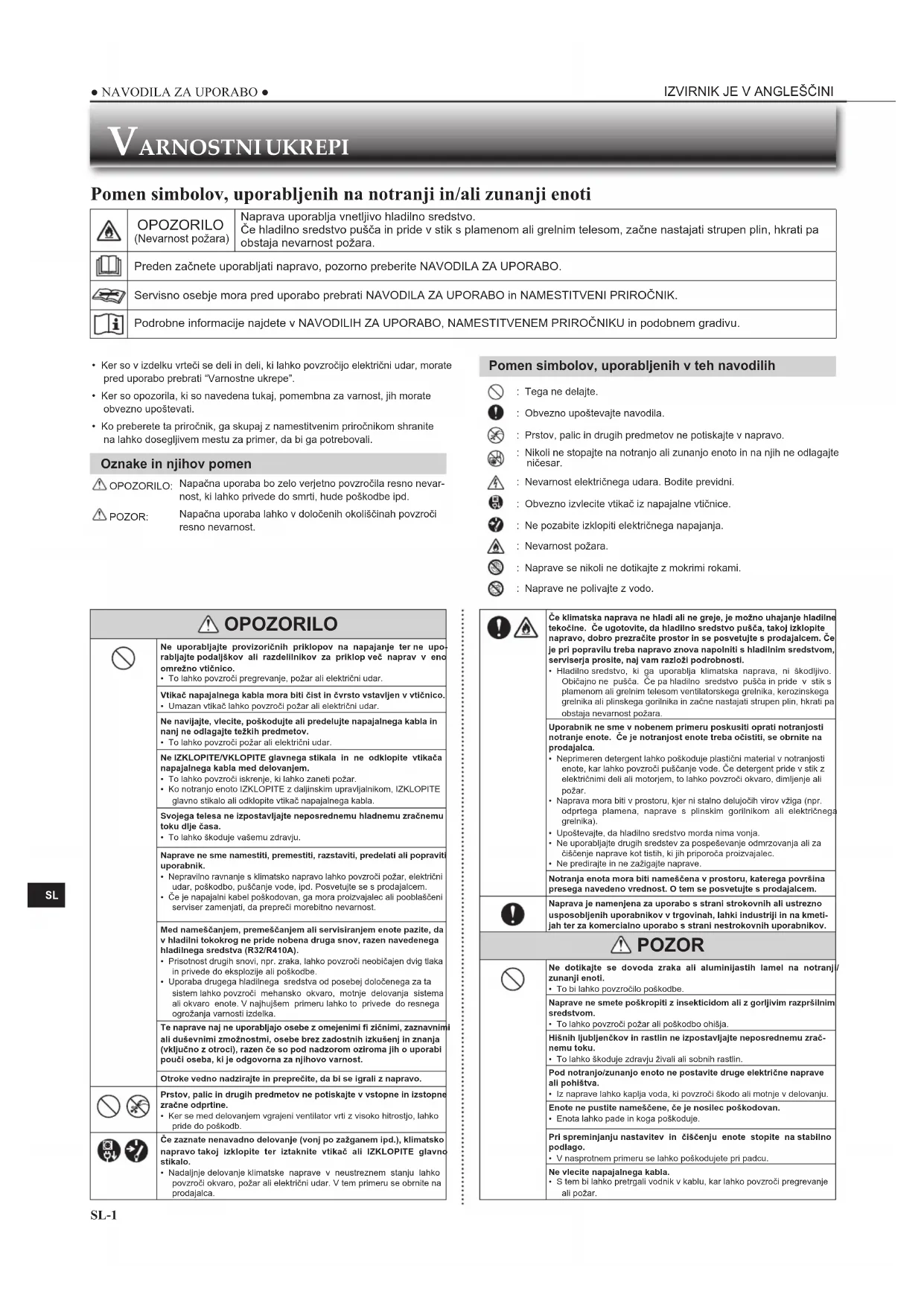

VARNOSTNIUKREPI

	Baterij ne polnite ali razstavljate ter jih ne mečite v ogenj. • To lahko povzroci pušćanje baterij, požar ali eksplozijo.
	Naprava ne sme dlje ket 4 ure delovati pri visoki vlăznosti zraka (80% all več relativne vlăznosti) In/all pri odprthi zunanjh vratih all oknilh. • V napravci se začne kondenzirati voda, ki lahko začne kapljati ven ter zmoči ali poskoduje pohistižvo. • Kondenzirana voda v klimatski napravci lahko povzroci razvjoglv, kot je npr. plesen.
	Naprave ne uporabljate v druge namene, njr. za skladisćanje hrane, rejo Živali, gojenje rastlin ali uravnavanje klime v prostorih z natanč-nimi instrumenti ali umetinamni. • To bi lahko povzroćilo poslabšanje kakovosti predmetov oziroma škodilovi Živalim in rastlinam.
	Gorilinih naprav ne izpostavljate neposrednemu zračnemu toku. • To lahko povzroći nepopolno izgorevanje.
	Nikoli in iz nobenega razloga ne vstavljate baterij v usta, da jih po nesrceni ne pogolnete. • Če baterije pogolnete, se lahko zadušite in/alla zastrupite.
	Pred Čišćenjem IzKLOPITE klimatsko napravo ter izvlecite napajalni kabel ali IzKLOPITE glavno stikalo. • Ker se med delovanjen vegrajeni ventilator vrti z visoko hitro-stjo, lahko pride do poskodob.
	Če dlje Časa ne nameravate uporabljati klimatske naprav, Izvlecite napajalni kabel ali pa IzKLOPITE glavno stikalo. • V napravci se lahko nabere umazanija in povzroći požar ali pregrevanje.
	Hkrati zamenjate vse baterije daljinskega upravljalnika z novimi istega tipa. • Uporaba nove baterije skupaj s staro lahko povzroći pregrevanje, pušćanje, požar ali eksplozijo baterije.
	Če tekocina iz baterij pride v stik kožo ali obleko, jo morate temeljito Izprati s Čišćo vodno. • Če tekocina iz baterij pride v stik očmi, jih temeljito izperite s Čišćo vodno in takoj potišćte zdravniško pomoc.
	Če klimatsko napravo uporabljate v prostoru, v katerem je gorlina naprav, poskbrite za dostro prezracevanje prostora. • Nezadostno prezracevanje lahko povzroći pomanjkanje kisiKA v prostoru.
	Če slišite grmenje ali obstaja nevarnost udara strele, IzKLOPITE glavno stikalo naprav. • Udar strele lahko poskoduje napravo.
	Po nekajsezoinah uporabe klimatske napravje treba poleg rednegă Čišćenja opravitl tudi vzdřevalni pregled. • Umanazanja in prah v notanjosti enote lahko povzroćla nepri-jeten vonj, pospešitarazvoj gliv, kot je plesen, ali zamašita odtok, kar je lahko vrozk za pušćanje vode iz notanje enote. Pregled in vzdřevalanje sta postopka, ki zahévalata posebnostrokovn znanje, zato se glede tega obrinite na prodajalca.
	Stkal se ne dotkajte z mokrimi rokaml. • To lahko povzroći elektrickni udar.
	Klimatske napravne Čišće z vodno in njano ne postavljate posod, v katerih je voda, njr. cvetlčinih viz. • To lahko povzroći požar ali elektrickni udar.
	Ne stopajte na zunanjno enoto in njano ne odlagaje ničesar. • V nasprotnem primuru se lahko poskodujete pri padcu oziro-ma lahko predmet pave z njne.

POMEMBNO

Umazani fi litri povzročajo kondenzacijo v klimatski naprvi, kar lahko povzroči razvo gliv, kot je njr. plesen. Priporočamo, da zracne fi litre očistite vsaka 2 tedna.

Pred začetakom obratovanja se preprćajte, da so vodoravne lamele v zaptrépoložaju. Če napriva začne delovati, ko so vodoravne lamele v odpritem položaju, se te morda neBODY VRNILE v pravilnín položaj.

Zanamescanje

OPOZORILO
	Za namestitev klimatske naprave se obnite na prodajalca. • Klimatske naprave njne poskupa namestiti uporabnik sam, saj postopek zahteva posebno strokovno zranje in vešćine. Nepravilna namestitev klimatske naprave lahko povzrodi pušćanje vode, požar all elektrčni udar.
	Klimatska naprava njne bo prikljućena na elektrčni prikljućek, name-njen samo naprav. • Če prikljućek napaja već naprav, lahko pride do pregrevanja ali požara.
	Naprave ne namestite v prostoru, kjer bl alhko uhajal vnetljiv plin. • Če vnetljiv plin uhaja in se nabira v bilžini zunanje enote, lahko pride do eksplozije.
	Napravo ustrezno ozemljte. • Ne prikljućte ozemljitvenega voda na plinovod, vodovod, strelovod all telefonski ozemljitveni od. Neaprnila ozemljitev lahko povzroči elektrčni udar.
POZOR
	Glede na mesto postavitve klimatske naprave (npr. v vlžném okolju) namestite preklnjevalo uhajavega toka po ozemljitvenem vodu. • Če prekinjevala uhajavega toka po ozemljitvenem vodu ne namestite, obstaja nevamost elektrčnega udara.
	Poskrblte za pravlino odvajanje odpadne vode. • Če iztočna cev nj pravlino napeljana, lahko iz notranje/zunanje enote kaplja kondenzirana voda in poškoduje pohístvo.
V primeru nepravilnega delovanja Nemudoma ugasnite klimatsko naprave in se obmite na prodajalca.

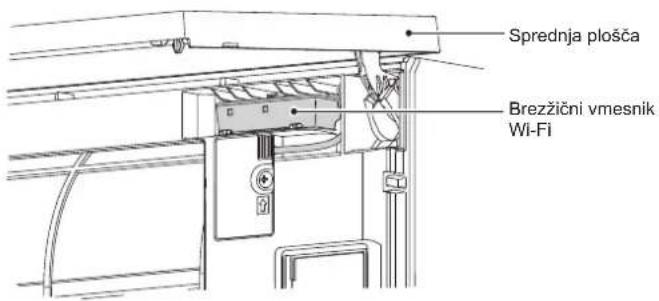

Zabrezzični vmesnik Wi-Fi

OPOZORILO (Zaradi neopravilne uporabe lahko pride do Hudih posledic, vklučno s hudimi telesnimi poškodbami in smrto.)
	To napravo smejo uporabljiati otroci od 8 leta dalje in osebe z onejleni fi zižnišmi, zaznavnimi all duševnimi zmožnostmi ozrioma brez zadostnih izkusenj in znanja, Če so pod nadzorom oziroma so bili pouceni o varni uporabi naprave in razumejo z njo povezane nevarnosti.
	Otrokom ne dovolite, da bi se igrali z napravo. Otroci ne smejo brez nadzora izvajati cisćenja in vzdřevalnih del.
	Brežičega vmesnika Wi-Fi ne uporabljalte v blizini medicinske elektrICIne opreme ali oseb, ki uporabljajo medicinske pripomocke, kot sta srčni spodbuvalnik in vsadni kardioverter-defi Brillator. • To lahko povzroci nasrećo zaradi okvare medicinske opreme oziroma pripopomocka.
	Brežičega vmesnika Wi-Fi ne postavite v blizino samodejno upra-vljanlh naprav, kot so samodejna vrata all požarni alarmi. • To lahko povzroci nasrećo zaradi okvare.
	Brežičega vmesnika Wi-Fi se ne dotikajte z mokrimi rokami. • To lahko povzroci poškodbo naprave, elektrICI ni udar all požar.
	Brežičega vmesnika Wi-Fi ne polivajte z vodo in ga ne uporabljalte v kopalinici. • To lahko povzroci poškodbo naprave, elektrICI ni udar all požar.
	Če vam brežični vmesnik Wi-Fi pade na tla oziroma se poškoduje njegov nestavek ali kabel, izklopite vtíkać elektrICI nega kabla oziroma IZKLOPITE glavno stikalo. • To lahko povzroci požar all elektrovi ni udar. V tem primuru se obrmile na prodajalca.
POZOR (Nepravlino ravnanje z napravo lahko privede do telesnih poskodb ali poškodb zgradbe.)
	Pri nastavljanju ali cisćenju brežičega vmesnika Wi-Fi ne stojte na nestabilnilestvi. • Če padele, se lahko poškodujete.
	Brežičega vmesnika Wi-Fi ne uporabljalte v blizini drugih brezčihih naprav, mlkrovalovnih pečić, brežičñih Telefonov all telefaksov. • Lahko povzroci nepravilno delovanje.

ODSTRANEVANJE

Fig. 1

Glede odstranitive izdelka se obmite na prodajalca.

Opomba:

Ta oznaka je namenjena samo državam EU.

Oznaka je skladna s 14. Šelenom Direktive 2012/19/EU, Informacije za uporabnike in dodatkom IX oziroma z 20. Šelenom Direktive 2006/66/ES, Informacije za koncne uporabnike in dodatkom II.

Izdelek MITSUBISHI ELECTRIC je izdelan iz visokakovostnih materialov, ki se lahko recikirajo ter ponovno uporabijo.

Ta oznaka oznacujie elektricne in elektronske naprave, baterije in akumulatorje, ki morajo biti ob koncu zivlenjske dobe odstranjene locen od ostailih gospodinskih opdakov.

Če je pod oznako natisnjen kemijski simbol (Fig. 1), ta opozjarja, da baterija ali akumulator vsebuje težko kovino v doloceni koncentraciji. To je navedeno na ta način:

Hg: zivo srebro (0,0005 %), Cd: kadmij (0,002 %), Pb: svinec (0,004 %)

V Evropski Uniji obstajajo sistemi locenega zbiranja izrabljenih elektrichin in elektronskih naprav, baterij in akumulatorjev.

Prosimo, da vso opremo, baterije in akumulatorje odstranite na ustrezen nacin v lokalinih centrih za zbiranje/reciklaranje oppadkov.

Pomagajte nam ohranjati okolje, v kateremŽivimo!

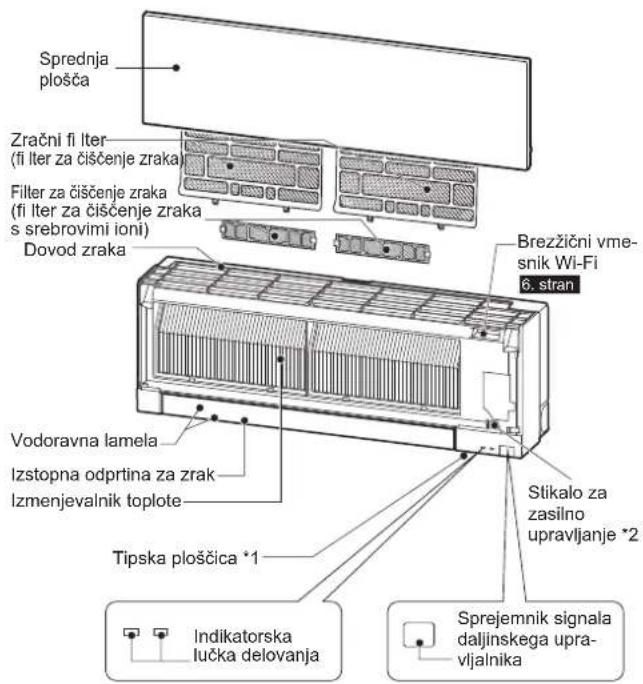

IMENA POSAMEZNIHDELOV

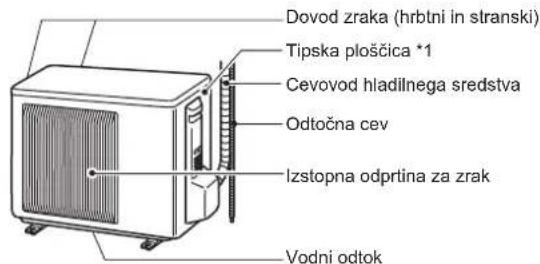

Notranja enota Zunanja enota

Videz zunanje enote je lahko drugacen.
*1 Na tipski ploscici sta navedena leto in msec izdelave.

^2 Kadar ni mogoče uporabiti daljinskega upravljalnika ...

Zasilino delovanje vklopite s stikalom za vklop zasilnegaf delovanja na notranji enoti (E.O. SW).
Z vsakim pritiskom E.O. SW se nastavitev spremeni v naslednjem zaporedju:

Nastavljena temperatura: 24^
Hitrost ventilatoria: srednja
Vodoravna lamela: samodejno

PRIPRAVANAUPORABO

Pred uporabo: Vtikač napajalega kabla priktjucite v elektricno vtičnico in/ali vklopite glavno stikalo.

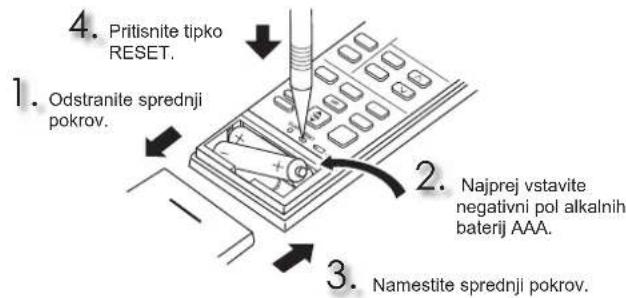

Vstavljanje baterij v daljinski upravljalnik

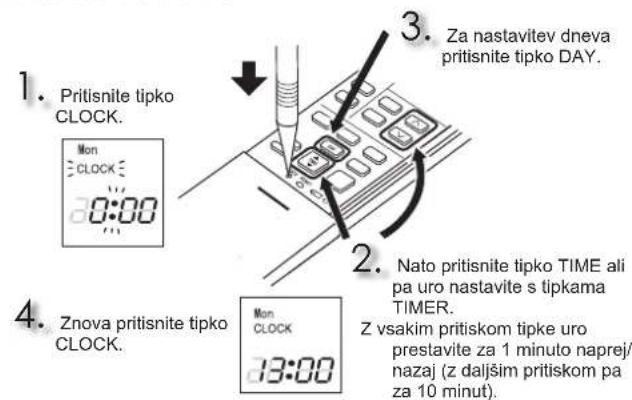

Nastavitev ure

PRIPRAVANAUPORABO

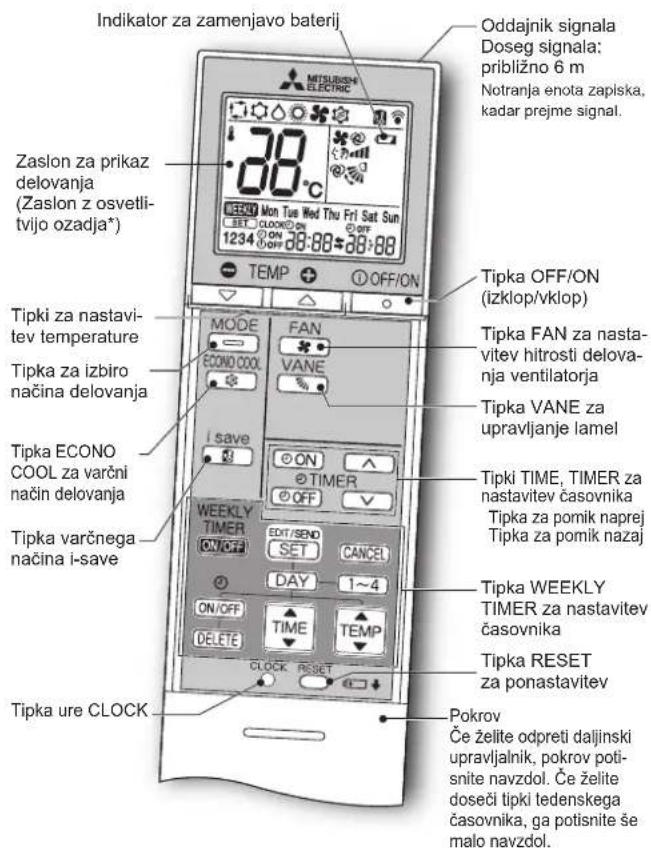

Daljinski upravljalnik

* Osvetlitev ozadja se vklopi, ko uporabljate daljinski upravljalnik.
Osvetlitev ozadja se izklopi, ce daljinskega upravljalnika nekaj casa ne uporabljate.

Uporablajte izkluco daljinski upravjalnik, ki je prilozen napravi. Ne uporablajte drugih daljinskih upravjalnikov.
Ce je v neposredni blizini namescenih 2 ali večnotranjinh enot, se lahko zgodi, da se bo na signal daljinskega upravljalnika odzvala druga knot tista, ki jo zeilte upravljati.

Tipka za nastavitev casa (TIME) in casovnika (TIMER) Premaknite uro naprej/nazaj

ON (Casovnik VKLOPA): enota se VKLOPI ob nastvjeni uri.

OFF (Casovnik IZKLOPA): enota se IZKLOPI ob nastvljeni uri.

Uro casovnika nastavite s tipkama (naprej) in (Nazajy

Tipka WEEKLY TIMER za nastavitevČasovnika

Pritisnite tipko FCT SND Oodprete nastavitev tedenskega casovnika.

S tipkama bny zbenite dan in stevilko nastavitve.

S tipkami (ON/OFF) nastavite VKLOP/IZKLOP, uro in temperaturo.

Za zakljucek in prenos nastavitev tedenskega casovnika pritsnite .SET Pritisnite tipko WEEKLY TURK TIK KALPVEV VKLOPITE tedenski casovnik. (zasiye)

Čeželite IZKLOPITI tedenskičasovnik,znova pritisnite tipko WEEKLY TIMER (WJg:sne.)

① OFF/ON

Tipka OFF/ON (izklop/vklop)

MODE

Tipka za izbiro načina delovanja

0

Tipki za nastavitev temperature

Z vsakim pritiskom se temperatura spremeni za 1^

FAN

Tipka FAN za nastavitev hitrosti delovanja ventilatorj

VANE

Upravljalni gumb za pretok zraka gor-dol

Usmerjanje zračnega toka levo-desno

Pred začetkom delovanja ročno premaknite navpićno lamelo.

save

Tipka varčega načina i save

Poenostavljena fungcija obnovitve prejsnjih nastavitev vam omogocaprlikpogosto uporabljane nastavitve (prednastavitve)s preprostim pritiskom tipke zeite spet hitro preklopiti na prejsnjono nastavitve, znova pritsinite tipko.

ECONO CDOL 1

Tipka ECONO COOL za varčni način delovanja Nastavljeno temperaturo in smer zračnega toka samodejno spreminja mikroprocesor.

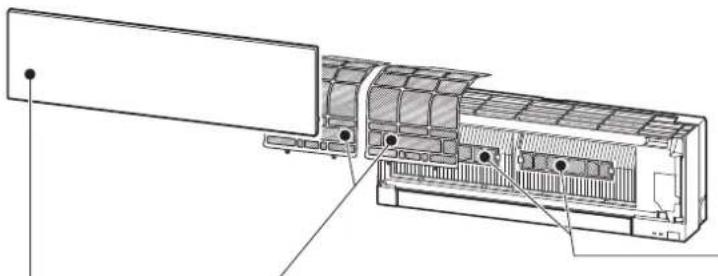

CISCENJE

Navodila:

Pred cischenjem izklopite napajalni kabel oziroma glavno stikalo naprave.
Kovinskih delov se ne dotlikajte z rokami.
- Ne uporabljale bencina,razredcila,lošcil ali insekticidov.
- Uporabljajte samo blage raztopine cistil.
- Ne uporabljate krtač, trdirh gobic in podobnih pripomočkov.

Vodoravne lamele ne namakajte v vodi in je ne izpirajte.
Voda ne sme imeti vec kot 50^
Delov naprave ne susile na neposredni sonci svellobi, grelnikh ali nad ognjem.
- Ventilatorjne pritiskajte premočno, ker lahko poči ali se odliomi.

Oclstite ga vsaka 2 tedna

• S sesalcem posesajte prah ali pa ga izperite z vodo.
• Ko ga operete z vodo, ga pustite v senci, da se osusi.

Filter za ciscenje zraka (fi Iter za ciscenje zraka s srebrovimi ioni)

Vsake 3 mesece:

S sesalcem posesajte prah.
Kosesalcem ne morete odstraniti umazanje:
Filter z ohisjem potopite v mlachno vodo, nato pa ga izperite.
- Ko ga operete, ga pustite v senci, da se osusi. Vstavite vse zavihke fi Itra.

Vsako leto:

Zamenjalte filter za ciscenje zraka,
da zagotovite dobro delovanje
- Stevilka dela: MAC-2370FT-E

Povlecite ga, da ga odstranite z
zračnega fi tra

Sprednja plošča

1. Dvignite sprednjo plošćo do točke, ko zašilšite "klik".
2. Dobro zaprite sprednjo plosco in pritisnite na tocki, ki sla označeni s pusčicama.

3. Ocistite sprendno plosco, brez da jo snamete z enote.

4. Obrisi te mehko, suho krpo. Namenska mehka
   suha krpa je prilożena le k tipu MSZ-EF**VGB.

5. Uporabite namensko MEHKO SUHO KRPO. Stevila dela
6. Sprednje plošće ne potopite v vodo.

Pomembno

• Povrsina notranje enote se hitro opraska, zato je nikoli ne drgnite ali udarite s cim tezkim. Prav tak pri namestitvi ali odstranjevanju sprednje plošće ravnajte previdno, da pre precite praske.
• Ne uporablajte jegkea cistilnegaa sredstva, da preprecite praske na povrsinl notranje enote.
• Na povrsini notranje enote se hitro poznajo prstni odtisi. Ko opazite prstne odtise, jih nezno obrisite z mehko suho krpo.
• Pri uporabi komercialno dostopne kemićno impregnirane krpe sledite navodilom.
• Sprednje plošće ne pusčajte oprdte dalj časa.

Pomembno

• Redno Člstite fi Itre, da zagotovite dobro delovanje in zmanjsate porabo elektricne energije.
• Umazani fi Itri povzroća kondenzacijo v klimatski na pravi, kar lahko povzroči razvoj gliv, kot je njpr. plesen. Priporocamo, da zračne fi Itre očistite vsaka 2 teda.

Podatki na podlagi UREDBE (EU) st. 528/2012

IME MODELA	Obravnavani del (ime dela)	Aktivna snov (şt. CAS)	Lastosti	Navodila za uporabo (Informacije o varni uporabi)
MSZ-EF18/22/25/35/42/50VGW	FILTER	Srebrov cinkov zeolit (130328-20-0)	Protibakte- rjski, proti plesni	• Izdelek uporabljaje skladno z navodili v priročniku in le za prediven namen. • Ne vstavljaje ga v usta. Hranite ga zunaj dosega otrok.
MSZ-EF18/22/25/35/42/50VGB		Srebrov natrijev vodikov cirkonijev fosfat (265647-11-8)
MSZ-EF18/22/25/35/42/50VGWS		2-oktil-2H-izotiazol-3-on (OIT)
MSZ-EF18/22/25/35/42/50VGKB		(26530-20-1)
MSZ-EF18/22/25/35/42/50VGKS
MAC-2370FT-E FILTER		Srebrov cinkov zeolit (130328-20-0)	Protibakte- rjski	• Izdelek uporabljaje skladno z navodili v priročniku in le za prediven namen. • Ne vstavljaje ga v usta. Hranite ga zunaj dosega otrok.

NASTAVITEVBREZIÇNEGA VMESNIKA Wi-Fi (samo tip VGK)

Brežčni vmesnik Wi-Fi prenaša informacije o stanju in ukaze iz enote MELCloud v notranjo enoto.

Opomba:

Brezzični vmesnik Wi-Fi povežite z usmerjevalnikom. Glejte SETUP MANUAL (NASTAVITVENI PRIROČNIK) in SETUP QUICK REFERENCE GUIDE (KRATKA REFERENÇNA NAVODILA ZA NASTAVITEV), ki sta prilozena tej enoli.
NASTAVITVENI PRIROCNIK je na voljo na spodnjem spljetnem mestu. http://www.melcloud.com/Support
- Uporabniški priročnik za MELCloud je na voljo na spodnjem spljetnam mestu. http://www.melcloud.com/Support

TEHNIČNI PODATKI

Model	Nastavitev imena		— MSZ-EF25V(G)(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Notranja enota		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S)
	Zunanja enota		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funkcija			Hlajenje	Gretje	Hlajenje	Gretje	Hlajenje	Gretje	Hlajenje	Gretje	Hlajenje
Napajanje			~/N, 230 V, 50 Hz
Jakost		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Vhod		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Teža	Notranja enota	kg	11,5
	Zunanja enota	kg	—		31		34		35		40
Količina hladilnega sredstva (R32)		kg	—		0,62		0,74		0,74		1,05
IP-koda	Notranja enota		IP 20
	Zunanja enota		—		IP 24
Dovoljen presežni delovni tlak	Nizek tlak	MPa	—		2,77
	Visok tlak	MPa	4,17
Raven hrupa (SPL)	Notranja enota(Zelo Visok/Visok/Srednjii/Nizek/Tiho)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Zunanja enota	dB(A)	—		47	48	49	50	50	51	52

Podatki notranjih enot pri priklopu vecenot UREDBA (EU) 2016/2281

Model	Notranja enota			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Jakost	Hlajenje	Občutljivo	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentno	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Gretje		kW	2,10	2,50	2,90	4,00	4,80	5,70
Vhod			kW	0,027	0,027	0,027	0,031	0,031	0,034
Raven hrupa (raven zvočne moči)	Zelo Visok/Visok/Srednj/Nizek/Tiho		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Zajamčeni razpon delovanja

		Notranja enota	Zunanja enota
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Hlajenje	Zgornja meja	32 °C DB 23 °C WB	46 °C DB -	46 °C DB -
	Spodnja meja	21 °C DB 15 °C WB	-10 °C DB -	-10 °C DB -
Gretje	Zgornja meja	27 °C DB -	24 °C DB 18 °C WB	24 °C DB 18 °C WB
	Spodnja meja	20 °C DB -	-15 °C DB -16 °C WB	-20 °C DB -21 °C WB

DB: Suh termometer
WB: Moker termometer

Opomba:

1. Nazivne vrednosti

Hlajenje -Notranja enota: 27^ DB, 19^ WB

Zunanja enota: 35^ DB

Gretje - Notranja enota: 20°C DB

Zunanja enota: 7^ DB, 6°C WB

1. EF18/22 nima specifici kaci jza enojno kombinaciono. Ti notranji modeli so Same za vecsistemske klimalske naprave.

Kar zadeva specifi kacije vecistemov, jo potrnite svojim prodajalcem in/ali si oglejte katalog.

Brežični vmesnik Wi-Fi

Model	MAC-577IF2-E
Vhodna napetost	12,7 VDC (iz notranje enote)
Elektricna poraba	NAJV. 2 W
Velikost V × Š × G (mm)	73,5×41,5×18,5
Teža (g)	46 (vključno s kablom)
Jakost oddajnika (NAJV.)	20 dBm @IEEE 802.11b
RF-kanal	1-13 kanal (2412-2472 MHz)
Radiofrekvenčni protokol	IEEE 802.11b/g/n (20)
Šifriranje	AES
Preverjanje prislnosti	WPA2-PSK
Razligica programske opreme	XX.00

Izjava o skladnosti je na voljo na spodnjem spljetnam mestu.
http://www.melcloud.com/Support

ODPRAVLJANJE TEZAV

V naslednjih primerih nemudoma ugasnite klimatsko napravo in se obrnite na prodajalca.

• Iz notranje enote tece ali kapla voda.
• Indikatorska lučka delovanja utripa.
• Varovalka se pogosto aktivira.
• Enota ne sprejema signala daljinskega upravljalnika v prostoru, kjer so namescene elektronske florescentne svetilike (inverterske fl orescentne svetilike, ipd.).
• Delovanje naprave moti delovanje radijskega ali tevizijskega sprejemnika. Morda bo treba namestiti ojačevalnik signala za napravo, katere delovanje je moteno.
• Ce zaslisihe nenavadne zvoke.
• Čeugotovite, da hladilno sredstvo pušča.

MÁSURI DE SIGURANTA

Tipka ECONO COOL (Ekonomično hladenje)

Taster ECONO COOL (ekonomično hladenje)

Postavljenu temperaturi smer vazdušne struje automatiski*** menja mikroprocesor.

CISCENJE

Uputstva:

• Iskligite napajanie ili osigura pre ciscenja.
  Pazile da ne dodimete rukama metalne delove.
• Za ciścenje nemojte koristiti benzin, razredivac, prah za poliranje ili insekticid.

• Koristiteismo rastvorene blage deterdzeinte.
  Nemojte koristiti cetku za ciiscenje, tvrdi sunder ili silicno.

• Nemojte potapati ili ispirati horizontalnu lopaticu.

• Nemojte koristiti vodu koja je toplija od 50^
  Delove nemojte izlagati direktnom suncevom svellu, toloti ni vatri radi suenja.
• Nemoje primenjivati preteranu silu na ventilatoru jer moze da napukne ili se slomi.
