Tuotteen tyyppi	Käänteislämpöpumppu (jäähdytys ja lämmitys)
Merkki	Mitsubishi Electric
Malli	MSZ-EF35VGKW (sisäyksikkö), MUZ-EF35VGH (ulkovksikkö)
Jäähdytysteho	3,5 kW
Lämmitysteho	4,0 kW
Sähkönkulutus (jäähdytys)	0,91 kW
Sähkönkulutus (lämmitys)	0,95 kW
Syöttöjännite	Yksivaihe, 230 V, 50 Hz
Kylmäaine	R32 (syttyvä)
Kylmäaineen täyttömäärä	0,74 kg
Sisäyksikön paino	11,5 kg
Ulkovksikön paino	34 kg
Suojausluokka (sisäyksikkö)	IP20
Suojausluokka (ulkovksikkö)	IP24
Äänitaso (sisäyksikkö, korkea tila)	45 dB(A)
Äänitaso (ulkovksikkö)	48 dB(A)
Wi-Fi-liitäntä	Integroitu (malli MAC-577IF2-E), yhteensopiva IEEE 802.11b/g/n
Päätoiminnot	Viikkoajastin, ECONO COOL, i-save, ilmavirran ohjaus, hiljainen tila
Huolto ja puhdistus	Puhdista ilmansuodatin 2 viikon välein, hienosuodatin 3 kuukauden välein (vuosittainen vaihto)
Turvallisuus	Suositellaan vikavirtakatkaisinta, älä käytä jatkojohtoa, pysäytä jos poikkeamaa ilmenee
Varaosat ja korjattavuus	Hienosuodatin viite MAC-2370FT-B (tai -E), vaihto valtuutetun jälleenmyyjän toimesta

Usein kysytyt kysymykset - MSZEF35VGKW MITSUBISHI

Miten ilmastointilaite asennetaan oikein?

Asennus on teetettävä valtuutetulla jälleenmyyjällä. Älä koskaan yritä asentaa laitetta itse. Varaa oma virtapiiri ja asianmukainen maadoitus.

Millaista kylmäainetta käytetään ja onko se vaarallista?

Ilmastointilaite käyttää R32-kylmäainetta, joka on syttyvä. Jos vuoto tapahtuu, tuuleta huone, vältä avotulta ja lämmönlähteitä ja ota yhteys ammattilaiseen.

Miten ilmansuodattimet puhdistetaan?

Puhdista ilmansuodatin 2 viikon välein imurilla tai haalealla vedellä. Anna kuivua varjossa ennen takaisin asettamista. Likainen suodatin voi aiheuttaa kondenssia ja homeen kasvua.

Mitä tehdä, jos käytön merkkivalo vilkkuu?

Pysäytä ilmastointilaite välittömästi, irrota virtajohto tai katkaise virta katkaisijasta, ja ota sitten yhteys jälleenmyyjään tarkistusta varten.

Voinko käyttää jatkojohtoa?

Ei, jatkojohdon tai moniliittimen käyttö on kielletty. Kytke suoraan omaan pistorasiaan tulipalo- tai sähköiskuvaaran välttämiseksi.

Miten viikkoajastin ohjelmoidaan?

Käytä kaukosäätimen WEEKLY-painiketta. Paina SET siirtyäksesi asetustilaan, valitse päivä ja aika, vahvista ON/OFF-painikkeella. Ota ajastin käyttöön painamalla uudelleen WEEKLY-painiketta.

Onko Wi-Fi-liitännän määrittäminen helppoa?

Kyllä, noudata mukana toimitettua pika-asennusopasta. Liitä liitäntä reitittimeesi (IEEE 802.11b/g/n) ja käytä MELCloud-sovellusta. Katso lisäapua sivustolta melcloud.com.

Mitä tehdä, jos kylmäainetta vuotaa?

Pysäytä ilmastointilaite välittömästi, tuuleta huone perusteellisesti, älä koske mihinkään ja ota kiireellisesti yhteyttä valtuutettuun jälleenmyyjään. Kylmäaine voi tuottaa myrkyllistä kaasua joutuessaan kosketuksiin liekin kanssa.

Miten ECONO COOL -toimintoa käytetään?

Paina kaukosäätimen ECONO COOL-painiketta. Mikroprosessori säätää automaattisesti lämpötilaa ja ilmavirran suuntaa taloudellista jäähdytystä varten samalla säilyttäen mukavuuden.

Mistä löydän laitteen sarjanumeron?

Sarjanumero on merkitty tyyppikilpeen, joka on kiinnitetty sekä sisä- että ulkovksikköön. Säilytä se huoltopyyntöjä varten.

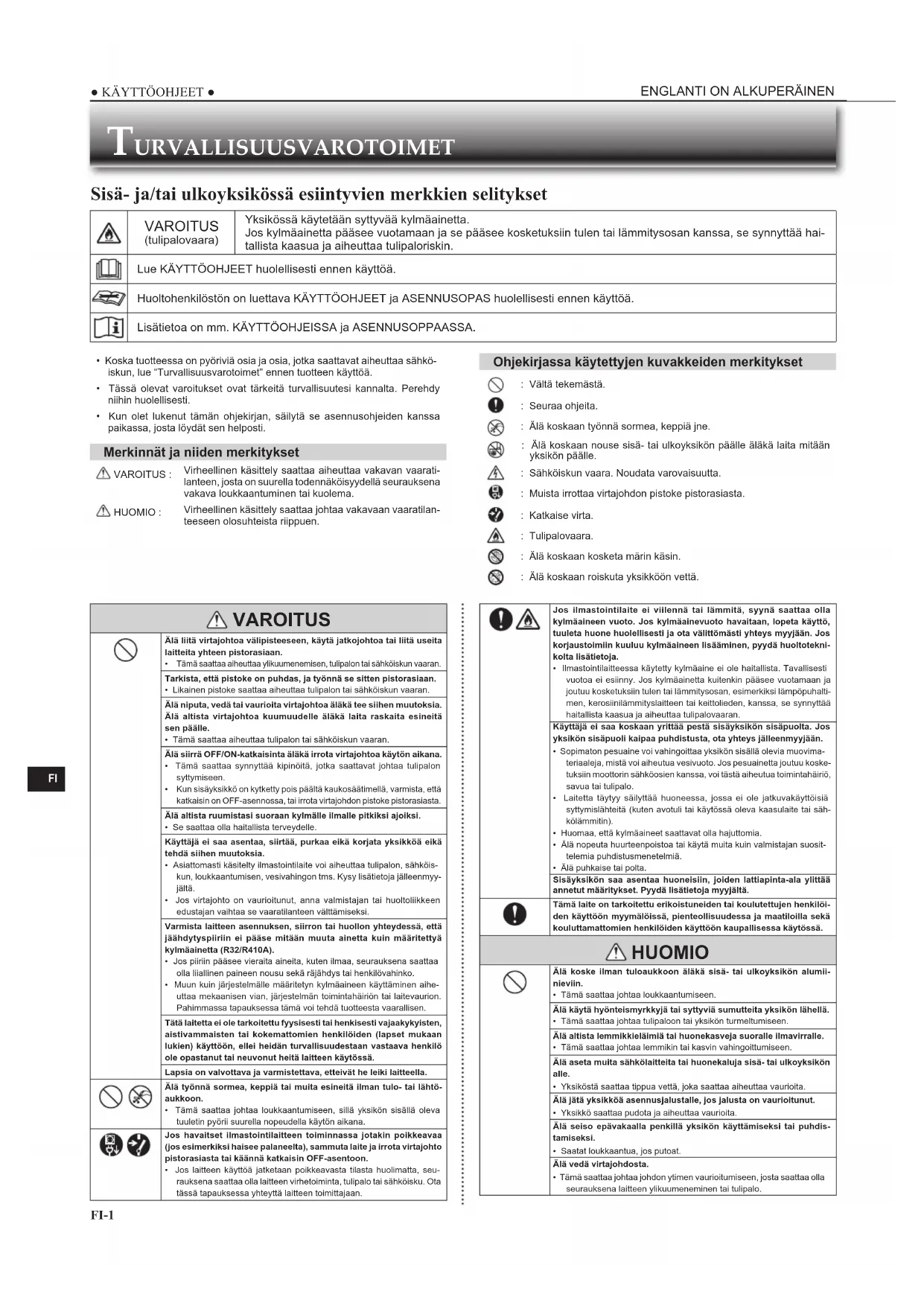

KÄYTTÖOHJE MSZEF35VGKW MITSUBISHI

Sisä- ja/tai ulkoyksikössäcsiintyviemerkkien selitykset

	VAROITUS (tulipalovaara)	Yksikössä käytetän syttyvää kylmäinetta. Jos kylmäinetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttäa hai-tallista kaasua ja aiheuttaa tulipaloriskin.
	Lue KÄYTTÖOHJEET huolellisesti ennen käytöä.
	Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käytöä.
	Lisätietao on mm. KÄYTTÖOHJEISSA ja ASENNUSOPPAASSA.

Koska tuolteessa on pyoriviia osia ja osia, jotka saattavat aiheuttaa sahkiskun, lue "Turvallisuusvarotoimet" ennen tuotteen kayttöa.
Tassə olevat varoitukset ovat tärkeitä turvallisuutesi kannalta. Perehdy nihin huolellisetli.
- Kun olet lukenut tāmān ohjekirjan, sālytā se asennusohjeiden kanssa paikassa, josta lóydāt sen helposti.

Merkinnat ja niiden merkitykset

VAROITUS:

Virheellinen käsittely saattaa aiheuttaa vakavan vaarati-lanteen, josta on suurella todennäköisyddela seuraksena vakava loukkaantuminen tai kuolema.

HUOMIO:

Virheellinen käsittely saattaa johtaa vakavaan vaaratilanteeseen oloshteista riippuen.

VAROITUS
	Älia liiitta virtajohtoa vãilipisteeseen, käytä jatkojohtoa tai liitä useita laitteita yhteen pistorasiään. • Tämä saattaa aiheuttaa yikuumenemisen, tulipalon tai sãhköiskun vaaran.
	Tarkista, että pistoke on puhdas, ja työnnä se sitten pistorasiään. • Likainen pistoke saattaa aiheuttaa tulipalon tai sãhköiskun vaaran.
	Älia niputa, vedä tai vaurioita virtajohtoa üläkä tee silhen muutoksla. Aïä aliststa virtajohtoa kuemuudelle aläkä laita raskaita esineitäten paälle. • Tämä saattaa aiheuttaa tulipalon tai sãhköiskun vaaran.
	Älia siirrä OFF/ON-katkaisinta aläkä irrota virtajohtoa käytö nikkana. • Tämä saattaa synnyttää kipinöitä, jotka saattavat johtaa tulipalon sytymiseen. • Kūn sisäyksikö on kytketty pois pälä tau kaukosätimellä, varmistä, että katkaisin ONOFF-asennossa, tai irrota virtajohdon pistoke pistorasiasta.
	Älia aliststa ruumistasi suoraan kylmälle ilmalle pitkiki si ajoiki. • Se saattaa olla haitallista terveydelle.
	Käytäjä ei saa asenta, sirtää, purkaa elkä korjata yksikkoë elkä tehdä siinen muutoksisa. • Asiattomasti käsfityl ilmastointilaite voi aiheuttaa tulipalon, sãhkölskun, loukkaantumisen, vesivahongen tms. Kysy lisätietoja jälleenmyjälä. • Jos virtajohto on vaurloittunut, anna valmistajan tai huoltollikkeen edustajan vaihtaa se vaaratilanteen vãitämiseksi.
	Varmista laitteen asennuksen, siiron tai huollon yhteydessä, että jähdydtyspirilin ei pääse mitään muuta alnetta kuiin märältetyä kylmälinaetta (R32/R410A). • Jos pirlin pääsee vieraita ainelä, kuten ilmaa, seurauktena saattaa olla liallinen paineen nounsu sekä räjähydys tai henkilövahinko. • Muun kūn järestelmälle märärityn yklmaäinen käytäminen aihe-uttaa kaanisen vijan, järestelmän toimintahärlän tai laitevaurion. Pahimmassa tapaukssessa tämä voi tehedä tuotteesta vaarailainen.
	Tätä laitetta ei ole tarkoitetti fyisestä tali henkisetsti vajaakykyisten, aistivammaisten tai kokemattommen henkiöiden (lapset mukaan lukken) käytöän, alle heldan turvallisuudeastaan vastaava henklöole opastanut tai neuvonut heita laitteen käytössä.
	Lapsia on vayottava ja varmistettava, ettelvät he leiki laitteella.
	Älia työnnä sormea, keppä tai mulla esnlitä ilman tulo- tai lâhtö-aukkoon. • Tämä saattaa johtaa lourkkaantumisen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytö anika.
	Jos havaitset ilmastointilaiteen toiminnaa jotakin poikkeavaa (Jos eslmerkiki sialsee palaneelta), sammuta latje ja irrota virtajohto pistorasiasta tai kännä katkaisin OFF-asentoon. • Jos laitteen käytöä jalketaan poikkeavasta tilasta huolimatta, seu-ruakskena saattaa olla laitteen virheotimnta, tulipalo tai sãhköisku. Ota tüssa tapaukssena yhtyettä laitteen toimittajaan.

Ohjekirjassa käytetyjen kuvakkeiden merkitykset

: Valta tekemastä.

: Seuraa ohjeita.

: Alä koskaan työnnä sormea, keppäjne.

: Alä koskaan nouse sisä- tai ulkoyksikon pääle alakä laita mitään yksikon pääle.

: Sähköskun vaara. Noudata varovaisuutta.

: Muista irrottaa virtajohdon pistoke pistorasiasta.

: Katkaisevirta.

: Tulipalovaara.

: Alä koskaan kosketa mariin kasin.

: Alä koskaan roiskuta yksikköön vetta.

Jus	Jos ilmastointilaite ei viilennä tai lammitä, syynä saattaa olla kylmaalneun vuota. Jos kylmaalnevuota havaltaan, lopeta käytö, tuuleta houne huolelissesti ja OTA vällittämsti yhteys myjäään. Jos koraustoimin kuuluu kylmaaeneine liääminen, pyydä houltotekni-kolta liatsletoja. • Ilmastointilaitessa käytetyt kylmaïne iole haitallista. Tavallisesti vuota eisinyne. Jos kylmaainetta kullenkin pääsee vuotamaan ja joutuu kosketuksin tulen tai lammityssosan, esimerkiki lmpöpuhtämen, kerosinialmityslaitteen tai keitliieden, kanssa, se synnyttäihaltallista kaesa ja aiheuttaa tulipovaaran.
	Käytäjä ei saa koskaan yrlttä pestä slyksikön sisäpuolita. Jos yksikön sisäpuoll kalpaa puhdistusta, OTA yhtes jällemnyyjään. • Sopimaton pesuaine voi vahingolittaa yksikön sisällä olevia muovimäterialeja, mista voi aiheutua vesivuoto. Jos pesuainetta joutuu koske-tuksin mootlorin sähköosien kanssa, voi tastä aiheutua toimintahärö, savua tai tulipalo. • Laitotta täytäy säilytähuoneessa, jossa ei ole jatkuvakäytöisä sytymislahteä (kuten avotuli tai käytössä oleva kaasulaite tai säh-kölammitin). • Huomaa, etta kylmaaineet saattavat olla hajtottomia. • Älä nopeuta huurteenpoistoa tai käytä muita kuin valmistajan suositelaia puhdistusmenetelmi. • Älä puhaisei tai polta. Sisäyksikön saa asentaahuoneisiin, joiden lattiapinta-ala yllttä annetut maäritykset. Pyydä lisätietoja myjäää.
T	Tämä laite on tarkoilettaru erikoistuneiden tai koulutettujen henkilölden käytönn mymälöissä, plenteollisuudessa ja maatiloilla sekä kouluttamattommen henkilöden käytönn kaupallissessa käytössä.
HUOMIO
	Älä koske ilman tuloaukkoon aläkä sisä- tai ulkoyksikön alumil-nlevin. • Tämä saattaa johtaa loukkaantumisen.
	Älä käytä hyonteismyrkkyjä tai syttyviä sumutteita yksikön lähellä. • Tämä saattaa johtaa tulipaloon tai yksikön tumellumisen.
	Älä allista lemmikkieläimiä tai huonekasveja suoralle ilmavirralle. • Tämä saattaa johtaa lemmikin tai kasvin vahingoittumisen.
	Älä aseta muita sähkölaitteita tai huonekaluja sisä- tai ulkoyksikön alle. • Yksikóstä saattaa tippua vettä, joka saattaa aiheuttaa vauroiota. • Ålä jatä yksikkoä asennusjalustalle, jos jaluste on vauroitunut. • Yksikkö saattaa pudota ja aiheuttaa vauroiota. • Älä seiso epävakaalla penkillä yksikön käytämiseksi tai puhdistamiseki. • Saatat loukkaantua, jos putoa.
	Älä vedä virtajohdosta. • Tämä saattaa johtaa johdon ytlmen vauroitumisen, jostaa saattaa olla seurauskensa laitteen ylikuumeneminen tai tulipalo.

TURVALLISUUSVAROTOIMET

	Alä lataa tai pura paristoja aläkä hiitta tuleen. • Paristot saattavat vuotaa, aiheuttaa tulipalon tai räjähtäa.
	Alä käytä yksikköä yli 4 tuttin anjan kosteusprosentin ollessa korkea (suht. kosceus 80% tai enemmän) ja/tajos ikkuna tai ulko-ovl on auki. • Tämä voi aiheuttua ilmastointilaitteessa veden kondensoitumista, ja laitleesta voi tippua vettä, joka kasteleee tai vahingoittaa huonekaluja. • Veden kondensoitumeni ilmastointilaitteessa voi johtaa homeen tai muun sienikasvuston muodostumisen.
	Alä käytä yksikköä mihinkäan erikoistarkoitukseen, esimerikksi ruuan sallytkyseen, elänten pesää tai kasviien kasvattamseen tai tarkkuusinstrumenttien tai taide-esineiden sallyttämisen. • Esineiden laatu saattaa kärä, ja eläimet tai kasvil saattavat vahin-goittua.
	Alä allsta polttolaitteita soralle ilmavirralle. • Tämä saattaa johtaa epätäydellseen palamiseen.
	Alä koskaan laita paristoja suuhun, Jotta et niele nilta vahingossa. • Paristojen nieleminen voi aiheuttaa tukehtumis-ja/tai myrktysvaaran.
	Ennen kuin puhdistat yksikon, katkaise siitä virta ja irrota virtapistoke tal kännä katkalsin OFF-asentoon. • Tämä saattaa johtaa loukaantumseen, sillä yksikon sisälä oleva tuuletin pyörä suurella nopeudella käytön alkana.
	Jos yksikkö on pitkään käytämmättä, irrota pistoke pistoraslaasta tal kännä katkaisin OFF-asentoon. • Yksikköön saattaa kertyä likaa, mikä saattaa aiheuttaa ylikuumene-misen tai tulipalon.
	Vaihda kaikkau kaukosaätimen paristot uusiin samantyyppisiin paristohin. • Vanhojen paristojen käytäminen sekaisin uusien kanssa saattaa aiheuttaa ylikuumemenisla, vuolaa tari rajāhdyksen.
	Jos paristoneste joutuu kosketuksilin lihon tai vaatteiden kanssa, pesie iho tai vaatteet lapikotaisin puhtaalla vedellä. • Jos paristonestetä joutuu silmilin, pesie silmat karkoin puhtaalla vedellä ja hakeudu valittomästi läkarin hoitoon.
	Huolehdi siltä, atta alue on hyvin ilmastotoiu,Jos yksikköä käytetäan samaan aikaan polttolaitteen kanssa. • Jos alue on riittamattämsti malstoitu, saatta asiencya happikaloa.
	Kännä katkaisin OFF-asentoon ukonilmalla,Jos esienty saliva-montla. • Yksikkö saattaa vaurioitua salamaniskusta.
	Kun ilmastointilaitetta on käytety usean kauden ajan, tarkista ja huolla se tavallisten puhistustoomlen lissäkl. • Yksikkö keräntyvatlika ja poly saattavat aiheuttaa epamielyttävihaju, synnyttä, sienikasvustaa, esimerikski hometaa, tai tukkia poistouakon, jostaa saattaa olla seurauksena veden vuoataminisisa-yksiköstä. Pyydä laiteen tomittajalta neuvoja laitteen tarkistukseen ja huoltoon, Jokta vaativat erityistletäymstä ja-taljoa.
	Alä koske katkaislimin märin kasin. • Saatat saada sähköskun.
	Alä puhdista ilmastointilaltetta vedellä aläkä laita sen pälä astiolta, Jolissa on vetta, esmerikksl kukkamaljakkoa. • Tämä saattaa aiheuttaa tulipalon tai sähköskun vaaran.
	Alä nausea tai laita mitään esineitä ulkoyksikön pälä. • Saatat loukkaantua,Jos putaoi tai jos yksikon pälä oleva esine putoaa.

TÄRKEÄÄ

Likaiset suodattimet voivat aiheuttaa ilmastointilaitteessa kondensaatiota, miki voi johtaa homeen tai muun sienikasyvuston muodostumisen. Tästä syystä suositellemmle Ilmansuodattlimen puhdistamista 2 vilkön väelin.

Varmista Ellen käytön aloittamista, että vaakasiivekkeet ovat suljetussa asennossa. Jos laitetta käytetän vaakasiipien ollessa avoimessa asennossa, ne eivät välttämättä palaa oikeaan asentoon.

Asennus

VAROITUS
	Pyydä laitteen toimittajaa asentamaan ilmastointilaite. • Käytää jär ai saa asenta sitä, koska sen asentamiseen vaaditaan erikoistietämystä ja -taitoja. Väärin asennetu ilmastointilaite saattaa alheuttaa vesivuotaa, tulipalon tai sähköiskun.
	Ilmastointilaitteellä plttä olla omä vrtälähteensä. • Jos laitteen kanssa käytetään jotain muuta virtalähdettä, laite saattaa yikuumentua tai saattaa syttä tulipalo.
	Aä asenna yksikkö palkkaan, missä saattaa esilntyä tulenarkojen kaasujen vuotaa. • Jos vuotavaa kaasua kerääntyy yksikon ympärille, seurauktena saattaa ollä rajähdys.
	Maadoita yksikkö asiannukaisesti. • Aä kytke maata kaasuputkeen, vesiputkeen, ukkosenjohdattimeen tai puhelininjan. Väärin maalettu yksikkö saattaa aiheuttaa sähköiskun.
HUOMIO
	Asenna maavuotokytkin,Jos ilmastointilaitteen asennuspaikkä sitä edellyttä (esim. erittään kosteilla alueillä). • Jos maavuotokytkintä ei asenneta, seurauktena saattaa ollä sähkö-ISku.
	Varmista,että kerääntyvä vesi tyhjennetään kunnolliseti. • Jos tyhjennys ei tapahdu oikein, veltä saattaa tippua sisä- tai ulkoyk-sikosta kastellen ja turbellen huonekaluja.
Jos laiteen toiminta on epānormaalia Lopeta ilmastointilaiteen käytö valitmästi ja ota yhteytä laiteen toimittajan.

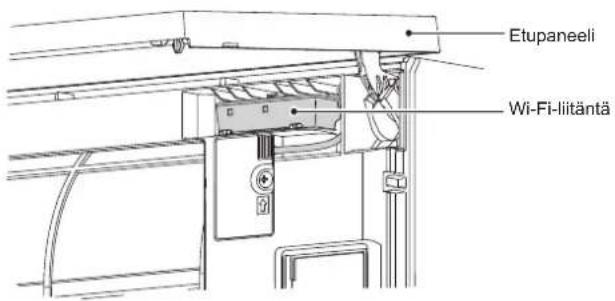

Wi-Fi-liiantä

VAROITUS (Virheellisellä käsittelyllä saattaa olla vakavia seurauksia, mukaan lukien vakava loukkaantuminen tai kuolema.)
	Tätä laitetta voivat käytäa 8-vuotiaat ja sitä vanhemmat lapset sekä henklöt, jolla an rajoittuneet fyfisset, aistinvariset tai henkitet kyyvt tai joilla ei ole käytöosaamista ja kokemusta, Jos heitä on opetettu tai ohjattu laitteen turvallissesa käytössä ja he ymmärätävat olemassa olevat vaarat.
	Lapset eivat sa leikkiä laitteella. Lapset eivat saa puhdastaa ja houltaa laitetta ilman valvontaa.
	Alä käytä Wi-Fi-liitäntäa läkkinnälisten sähkölaiteiden tai sel-laisten henkiloiden läheysydessä, jotka käytävät läketieteel-lista laitetta, kuten pysyvää sydämentahdistinta tai implantoitua defi brillaaftoria. Se saattaa johtaa onnettomuuteen läkkinnälisten laiteen toimin-tavian takia.
	Alä asenna Wi-Fi-liitäntäa automaattisten hallintalaitteiden, kuten automaattloviien tai palohäylttimän lähesyyteen. Se saattaa johtaa toimintavian aiheitamiin onnettoukuksiin.
	Alä koske Wi-Fi-liitäntäan marillä käsillä. Se saattaa vauroittaa laitetta tai aiheitaa sähköiskun tai tulipalon.
	Alä roiskuta vetta Wi-Fi-liitäntäan, aläkä käytä sitä kylpyhuo-neessa. Se saattaa vauroittaa laitetta tai aiheitaa sähköiskun tai tulipalon.
	Kun Wi-Fi-liitäntä on pudonnut tai Kannatin tai kaapeli on vauroittunut, irrota virtajohdon pistoke tai kytke katkaisin OFF-asentoon. Se saattaa aiheitaa tulipalon tai sähköiskun vaaran. Ota tassā tapauksessa yhteyttä laitetten tomittajaan.
HUOMIO (Virheellisellä käsittelyllä saattaa olla seurauksia, mukaan lukien henkilöva-hingot tai rakennuksen vahingot.)
	Alä seiso epävakaan porrasjakkaran päälä asentaessasi tai puhdistaessasi Wi-Fi-liitäntäa. Saatat luekkaantua, josutoat.
	Alä käytä Wi-Fi-liitäntäa muiden langattomien laitetden, mikro-aaltounien, langattomien puhelnten tai faksien lähesyydessä. Se saattaa aiheitaa toimintavian.

HÄVITTÄMINEN

Fig. 1

Ota yhteytla tuotteen loimittajaan tuotteen havittamista varten.

Huomautus:

Täm kuvake koskee vain EU-maita.

Tämä kuvake on direktiivin 2012/19/EU artiklan 14 (tietao käytäjille) ja litteen IX mukainen ja/tai direktiivin 2006/66/EY artiklan 20 (tietao loppukäytäjille) ja litteen Il mukainen.

MITSUBISHI ELECTRIC -luotteesi on valmistetu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrattaa ja/tai kayttta uudelen.

Tämä kuvake karkoittaa sita, etta sahkö- ja elektronikkalkaitteet, paristot ja akut tuei nden käytöän lopussa hättivää erilän aan kodin jäteiste.

Jos kuvakkeen alla on kemialinen kuwake (Fig. 1), tãma kemialinen kuwake tarkoittaa sit, etta paristo tai akku sisälä raskasmetallia tietyss väkeyvyddess. Tãma ilmoitetaan seuraavasi:

Hg: elohopea (0,0005 %), Cd: kadmium (0,002 %), Pb: lyjy (0,004 %)
Europoan unionin sisall on erillisi kerysjarestelmi kaytetyja sahko- ja elektronilkatuolteita sekar paristoja ja akkuja varten.

Havitā tāmā laite seka paristot ja akut asianmukaisesti paikallissesa jatteenkeräysa ja-havityskeskukssessa.

Auta meitä suojelemaan ymparistöa.

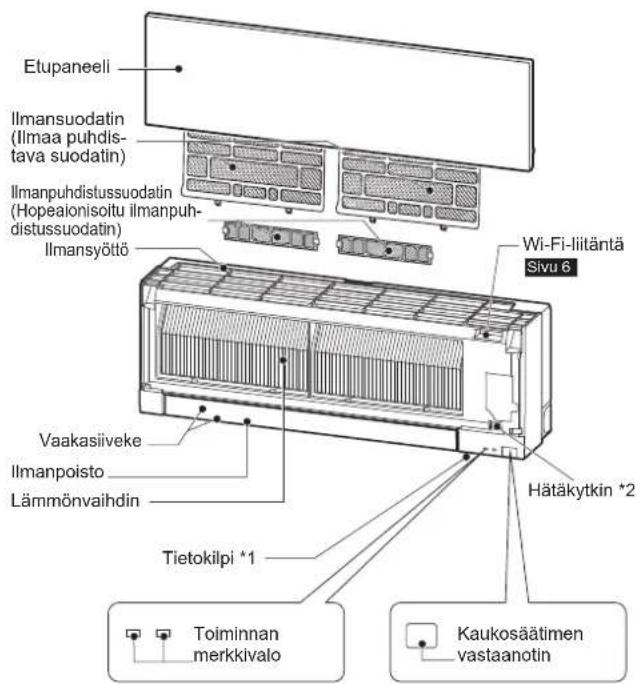

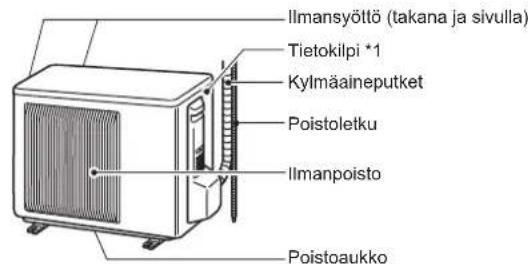

ERIOSIEN NIMET

Sisäyksikkö Ulkoyksikkö

Ulkoyksikot saattavat olla ulkonäöltäan erilaisia.
*1 Valmistusvuosi ja -kuukausi ilmaistaan tietokilvessä.

^2 Jos kaukosääintä ei voida käytää...

Hättilakäytö voidaan ottaa käytöän painamalla sisäyskön hälakytkintä (E.O. SW). Jokainen E.O. SW-kytkimen painallus vailtaa tilaa seuraavassa järestykssessä:

Asettul lampola: 24^
Tulettinen nopesus - nomsail Vaakasileveke : automattinen

TOIMENPITEET ENNEN KÄYTTÖA

Ennen kayttoa: Kytke virtajoho pistorasiaan ja/tai siirra kalkaisin paalle.

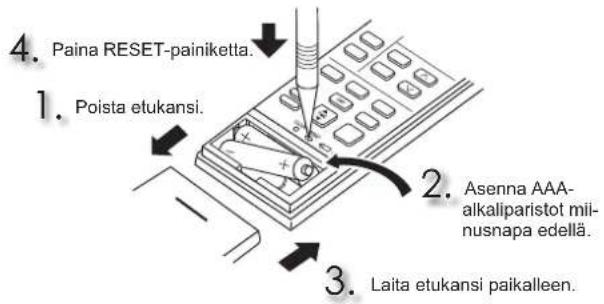

Kaukosaatimen paristojen asentaminen

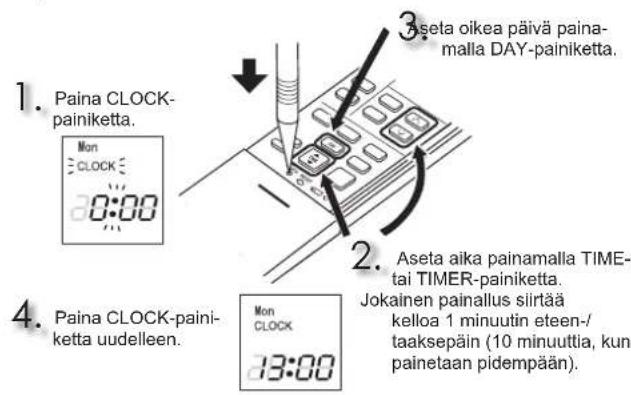

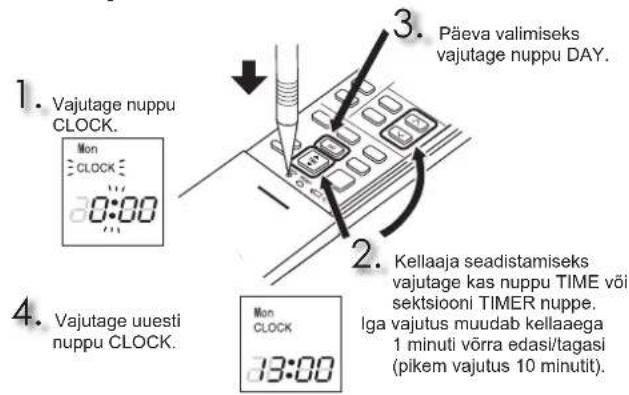

Ajan asettaminen

TOIMENPITEET ENNEN KÄYTTOA

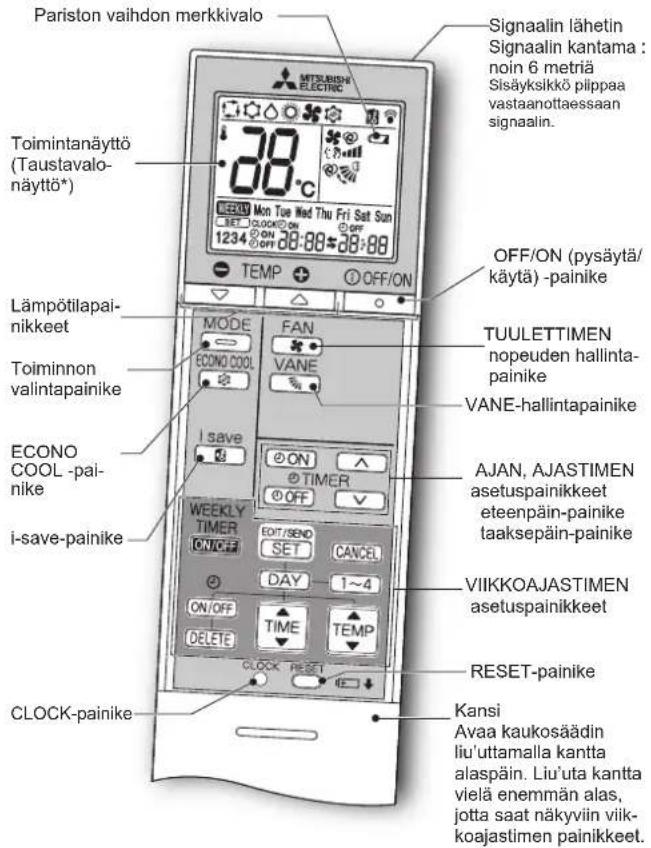

Kaukosäädin

* Taustavalo sytty, kun kauko-ohjainta kaytetäan. Taustavalo sammu, jos kauko-ohjain on hetken kayttamatta. Kayta ainoastaan yksikon mukana tulevaa kaukosadinta. Alkayta muita kaukosatimia. Jos 2 tauusempia sisayksikotla asennetaan toistensa laheisyyteen, kaukosadin saattaa vaikutta myos sisayskikoo, jota e ole tarkoitus kaytttaa.

TIME, TIMER-ajastimenvalintapainike — Muuta aikaa eteen- tai taaksepäin

ON (ON-ajastin): Yksikkö menee paalte märitetylh hetkella OFF (OFF-ajastin): Yksikkö menee pois paalta märitetylh hetkella.

Aseta ajastimen aika painamalla (teeenpain) ja (taeksepain).

VIKKOAJASTIMENasetuspainikkeet

Avaa vikkoajastimen asetustila painamalla SET

Paina DAY ja 1~4 ja valitse asetettava pävä ja numero.

Paina ON/OFF, TIME ja TEMP ja aseta ON/OFF, aika ja lampotila.

Voit lopettaa vikkkoajastimen asetusten tekemisen ja siirtäa ne painamalla SET.

Kytke viikkoajstin kaytloon (ON) painamalla TIMER -merkkivalo sytty.

Voit kytkea vijkkoajastimen pois kaytostä (OFF) painamalla WEEKLY uudelteen TImER. (mmuu.)

OFFON

OFF/ON (pysäytä/käytä)-painike

Toiminnon valintapainike

Lampotilapainikkeet

Jokainen painallus nostraa tai laskee lamptilaa yhdellä astella.

TUULETTIMEN nopeuden hallintapainike

Ilmavirran ohjauspainike, ylos-alas

Ilmanvirtauksen suunta vasen-oikea

Siirra pystysivekettamuaalisestiennenkayton aloittamista.

i-saving-painike

Yksinkertaisella palautustoiminnolla voidaan palauttaa usein kaytetty (esiasetettu) asetus kerran save painamalla. Painamalla painiketta uudelleen voidaan palata nopeasti edelliseen asetukseen.

ECONO COOL -painike

Mikroprosessori muuttaa automaattisesti asetettua lampotilaa ja ilmavirtauksen suuntaa.

PUHDISTUS

Ohjeet:

• Kytke virtälähde pois päältä tai käännä virtakatkaisin pois päältä ennen puhdistamista.
• Alä koske metalliosin käsin.

• Alä käytä bensiinä, tinneriä, killotusjauhetta tai hyonteismyrkkyä.
  Kayta ainoastaan ohennettuja mietoja puhdistusaineila.

• Älä käytä kuurausharjaa, kovaa sientä tai vastaavaa.

• Alä liota tai huuhte vaakasiivekettä.
• Alä kayta vettä, Jonka lampötila on yli 50^
• Alä yritä kuivata osia suorassa auringonpaisteessa tai lammöllä tai tulela.
• Alä kaytä liikaa voimaa tuulettimen käsittelyssä, jotta se ei halkea tai vaurioidu.

Ilmansuodatin (Ilmaa puhdistava suodatin)

• Puhdista 2 vlikon väelin
• Poista lika imurilla tai huuhtele vedellä.
• Pese vedellä ja kuiivaa hyvin varjossa.

Etupaneeli

1. Nosta etupaneelia, kunnes kuuluu "naksahdus".
2. Sulje etupaneeli tiukasti ja paina nuolilla osoitetuista kohdista.

3. Puhdista etupaneeli irrottamatta sitä yksikostä.

4. Pyyhi pehmeällä, kuivalla liinalla. MSZ-EF**VGB-tyypin mukana toimitetaan tarkoitukseen sopiva pehmeä liina.
   Kayta lisavarustetta: PEHMEA, KUIVA LIINA. Tuotekoodi

5. Alä kastele etupaneelia.

Ilmanpuhdistussuodatin (Hopeaionisoitu ilmanpuhdistussuodatin)

3 kuukauden valein:

• Poista lika imurilla.
  Jos lika ei irtoa imurilla:
• Liota suodatinta ja sen kehysta haaleassa vedessa ja huhhtele.
  Kuivaa se pesun jälkeen huolellisesti varjossa. Asenna kaikki ilmansuo-dattimen lapät.

Vuosittain:

Vaihda ilmanpuhdistimen suodatin suorituskyvyn sailyttamiseksi.
Osanumero MAC-2370FT-E

Irrota vetamalla ilmansuodattimasa

Tärkeää

Laitteen suorituskyk sallyy korkeana ja virrankulutus vahenee, kun suodattimet puhdistetaan saannollisesti.
- Likaiset suodattimet voivat aiheuttaa kondensaatiota ilmastointilaitteessa, mika voi johtaa homeen tai muun sienikasvuston muodostumlseen. Tasta syysta susittelemme ilmansuodattimien puhdastamista 2 vikon valein.

Tärkeää

Nämä tiedot perustuvat ASETUKSEEN (EU) n:o 528/2012

MALLIN NIMI	Käsitelty esine (Osien nimi)	Aktiiviset aineet (CAS-nro)	Ominaisuus	Käytöohje (Turvallisen käsittelyn tiedot)
MSZ-EF18/22/25/35/42/50VGW	SUODATIN	Hopea-sinkkizeoliitti (130328-20-0)	Antibak-teerinen	Käytä tätä tuotetta käytööhjeen mukaisesti ja vain suunniteluun käytötkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvila.
MSZ-EF18/22/25/35/42/50VGB		Hopea-natrium-vety-sirkonium-fosfaatti (265647-11-8)
MSZ-EF18/22/25/35/42/50VGKW		2-oktyli-2H-isotiatsoli-3-oni (OIT) (26530-20-1)
MSZ-EF18/22/25/35/42/50VGKB
MAC-2370FT-E SUODATIN		Hopea-sinkkizeoliitti (130328-20-0)	Antibak-teerinen	Käytä tätä tuotetta käytööhjeen mukaisesti ja vain suunniteluun käytötkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvila.

Wi-Fi-LIITÄNNÄN MÄÄRITTÄMINEN (Vain VGK-tyyppi)

Tämä Wi-Fi-liitanta on yhteydessä sisiysikkoön ja viestittä siten tilatietoja ja hallitsee MELCloud-palvelusta saapuvia komentoja.

Huomautus:

Luo yhteys Wi-Fi-littannan ja reitittimen valille. Katso lisatietoja yksikon mukana toimitetuista ASETUSOPPAASTA ja SETUP QUICK REFERENCE GUIDE (PIKA-ASENNUSOPAS)-OPPAASTA.
- ASETUSOPAS on alla mainitussa osolteessa. http://www.melcloud.com/Support
MELCloud-käytöopas on alla mainitussa osoitteessa. http://www.melcloud.com/Support

TEKNISET TIEDOT

Mall	Yksikön nimi		— MSZ-EF25V/G(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Sisäykslikkö		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Ulkoyksikkö — MUZ-EF2$VG(H) MUX-EF35VG(H) MUZ-EF42VG MUX-EF50VG
Toiminto			Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys
Vitalähde ~/N, 230 V, 50 Hz
Jäähdytys/lämmitysteho (nimellinen)	kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Ottoteho (nimellinen)	kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Paino	Sisäyksikkö kg		11,5
	Ulkoyksikkö	kg	—	31		34		35		40
Kylmääineen tällökapasiteetti (R32)	kg	—	0,62			0,74		0,74		1,05
IP-luokka	Sisäyksikkö		IP 20
	Ulkoyksikkö		—	IP 24
Sallittu ylin källö-paine	LP ps	MPa	—
	HP ps	MPa	4,17
Melutaso (SPL)	Sisällä (erittäin kor-kea/korkea/normaal/matala/hiljainen)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28
	Ulkoyksikkö	dB(A)	—		47	48	49	50	51	52

Sisayksikköa koskevat monipisteliitännän tekniset tiedot
ASETUS (EU) 2016/2281

Malli	Sisäyksikkö			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Jäähdytys/lämmitys-teho (nimellinen)	Jäähdytys	Tuntuva	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentti	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Lämmitys		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ottoteho (nimellinen)			kW	0,027	0,027	0,027	0,031	0,031	0,034
Melutaso (Äänen tehtasø)	Erittäin korkea/korkea/normaali/matala/hiljäinen		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Taattu kayttoalue

		Sisäyksikkö	Ulkoyksikkö
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Jäähdylys	Yläraja	32°C DB23°C WB	46°C DB-	46°C DB-
	Alaraja	21°C DB15°C WB	-10°C DB-	-10°C DB-
Lämmitys	Yläraja	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Alaraja	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Kuiva hehkulamppu
WB: Märka hehkulamppu

Huomautus:

1. Luokitusehto
Jäähdytys —	Sisällä: 27°C DB, 19°C WBUlkona: 35°C DB
Lämmitys —	Sisällä: 20°C DBUlkona: 7°C DB, 6°C WB

1. EF18/22 -malleilla ei ole teknisia tietoja yhdelle yhdistelmalle. Namasisamallit oval vain usean ilmastointilaitteen jarjestelmia varten. Pydya usean ilmastointilaiteen jarjestelmän tekniset tiedot jalleenmyjälta ja/tai katso ne luettelosta.

Wi-Fi-liitäntä

Malli	MAC-577IF2-E
Syöttöjannite	DC 12,7 V (sisäyksikõstä)
Virrankulutus	MAKS. 2 W
Koko K × L × S (mm)	73,5 × 41,5 × 18,5
Paino (g)	46 (mukkaan lukien kaapeli)
Lähettimen tehtasalo (MAKS.) 20 dBm	@IEEE 802.11b
RF-kanava	1 kanava ~ 13 kanavaa (2 412~2 472 MHz)
Radioprotokolla	IEEE 802.11b/g/n (20)
Salaus	AES
Todennus	WPA2-PSK
Ohjelmistoversio	XX.00

Vaatimustenmukaisuysvakuutus on alla mainitussa osoitteessa.
http://www.melcloud.com/Support

KUN LUULET,ETTA ON SYN-TYNYT ONGELMA

Lopeta tällaisissa tapauksissa ilmastointilaitteen käytö ja ota yhteytälaitteen tomittajaan.

Kun sisayksikostva voutaa tait valu vett.
Kun toiminnon merkkivalo vilkkuu.
Kun katkaisin laukeaa saannollisesti.
Kaukosaatimen signaalia ei vastaanoteta, jos huoneessa on sahkoinen ON/ OFF-typpinen loistevalo (invertterityyppiset loistelamput jne.).
- Ilmastointilaitteen käytö hairitsee teilevisio- tai radiovastaanottoa. Häirön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.
- Jos kuulu epanormaali aani.
Kun havaitaan kylmainevuoto.

BEZPECNOSTNI OPATRENÍ

Siseseadmel ja/voi valisseadmel kuvatavate sumbolite tahendused

Kellaaja seadistamine

KASUTAMISEKSETTEVALMISTAMINE

Seadistusnupp TIME, TIMER (Kellaaeg, tainer) — Kellaaja muutmine edasi/tagasi

ISJUNGIMO/JJUNGIMO (sustabdyti/paleisti) mygtukas

MODE

Režimo pasirinkimo mygtukas

+

Temperaturos mygtukai

Kiekvienas paspaudimas padidina arba sumazina tempera-tura 1^ .

FAN

VENTILIATORIAUS greicio valdymo mygtukas

VANE

Oro sruto virsun-zemyn valdymo mygtukas

Oro srauto kryptis iš kairës j desine

Pries jungdami jrengin, vertikalias zaliuzes pastumkite rankiniu budu.

save

,i-save"mygtukas

Supaprastinta nustatymo fungcija leidzia jjungti pagei daujamus (is anksto nustatytus) nustatymus viena karta paspaudus 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

ECONO COLD

ECONO COOL mygtukas

Nustaty temperatura ir oro srauto krypt automatiskai keicia mikroprocesorius.

VALYMAS

Instrukcijos

Pries valydami, isjunkite elektros energijos tiekimarba pertraukiklj.
Elkites atsargiai, rankomis nelieskite metaliniu daliu.
- Nenaudokite benzino, skiediklio, poliravimo milteliu ar insekticidu.
- Naudokite tik atskiestus svelnius valiklius.
Nenaudokite sveitimo sepeco, kietos kempines ar pan.

vakiutta taten yksinomaisella vastuulaa, eta jaljempana kuvatut asuinrakennuksiin, pienteollisusukaytoon ja kaupalliseen kaytoon tarkoitetut imastointialatteet ja iampopumput

timo na viastni odposednost promiasuje, 2e nize popane kalmatzachi jednotki a tepeina cerpadia pro pouziti v oytryin ch prostredich, komerchnic prostredich a prostredich lenkeno primslu:

ly mto svo jv ucln zo pvedosnf yhlasue, ze naledovne kimaliza nednotky a tepelne cerpadla urcen a pouzivanie v oytnych a obchodnych priestoroch a prostredi fahkeho priemyslu;

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.

vakuuttaa taten yksinomaisella vastuullaan, etta jaljempana kuvatut asuinrakennuksin, pienteollususkayttoa ja kaupalliseen kayttoa tarkoitetut ilmastointlaitteet Ja lampopumput:

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.
