KÄYTTÖOHJE MSZ-AY20VGK MITSUBISHI

Sisä- ja/tai ulkoyksikössä esiintyvien merkkien selitykset

	VAROITUS(tulipalovaara)	Yksikössä käytetään syttyvää kylmäainetta.Jos kylmäainetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttää hai-tallista kaasua ja aiheuttaa tulipaloriskin.
	Lue KÄYTTÖOHJEET huolellisesti ennen käyttöä.
[XHXX]	Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käyttöä.
	Lisätietoa on mm. KÄYTTÖOHJEISSA ja ASENNUSOPPAASSA.

• Koska tuotteessa on pyöriviä osia ja osia, jotka saattavat aiheuttaa sähköiskun, lue "Turvallisuusvarotoimet" ennen tuotteen käyttöä.
• Tässä olevat varoitukset ovat tärkeitä turvallisuutesi kannalta. Perehdy niihin huolellisesti.
• Kun olet lukenut tämän ohjekirjan, säilytä se asennusohjeiden kanssa paikassa, josta löydät sen helposti.
• Wi-Fi ^ on rekisteröity tavaramerkki, jonka omistaa Wi-Fi Alliance ^ .

Merkinnät ja niiden merkitykset

VAROITUS :

Virheellinen käsittely saattaa aiheuttaa vakavan vaaratilanteen, josta on suurella todennäköisyydellä seurauksena vakava loukkaantuminen tai kuolema.

HUOMIO :

Virheellinen käsittely saattaa johtaa vakavaan vaaratilanteeseen olosuhteista riippuen.

Ohjekirjassa käytettyjen kuvakkeiden merkitykset

Vältä tekemästä.

Seuraa ohjeita.

Älä koskaan työnnä sormea, keppiä jne.

Älä koskaan nouse sisä- tai ulkoyksikön päälle äläkä laïta mitään yksikön päälle.

Sähköiskun vaara. Noudata varovaisuutta.

Muista irrottaa virtajohdon pistoke pistorasiasta.

Katkaise virta.

Tulipalovaara.

Älä koskaan kosketa märin käsin.

Älä koskaan roiskuta yksikköön vettä.

VAROITUS

Älä liitä virtajohtoa välipisteseen, käytä jatkojohtoa tai liitä useita laitteita yhteen pistorasiaan.

- Tämä saattaa aiheuttaa ylikuumenemisen, tulipalon tai sähköiskun vaaran.

Tarkista, että pistoke on puhdas, ja työnnä se sitten pistorasiaan.

- Likainen pistoke saattaa aiheuttaa tulipalon tai sähköiskun vaaran.

Älä niputa, vedä tai vaurioita virtajohtoa äläkä tee siihen muutoksia. Älä altista virtajohtoa kuumuudelle äläkä laita raskaita esineitä sen päälle.

- Tämä saattaa aiheuttaa tulipalon tai sähköiskun vaaran.

Älä siirrä OFF/ON-katkaisinta äläkä irrota virtajohtoa käytön aikana.

- Tämä saattaa synnyttää kipinöitä, jotka saattavat johtaa tulipalon syttymiseen.

- Kun sisäyksikkö on kytketty pois päältä kaukosäätimellä, varmista, että katkaisin on OFF-asennossa, tai irrota virtajohdon pistoke pistorasiasta.

Älä altista ruumistasi suoraan kylmälle ilmalle pitkiksi ajoiksi. - Se saattaa olla haitallista terveydelle.

Käyttäjä ei saa asentaa, siirtää, purkaa eikä korjata yksikköä eikä tehdä siihen muutoksia.

- Asiattomasti käsitelty ilmastointilaite voi aiheuttaa tulipalon, sähköiskun, loukkaantumisen, vesivahingon tms. Kysy lisätietoja jälleenmyyjältä.

- Jos virtajohto on vaurioitunut, anna valmistajan tai huoltoliikkeen edustajan vaihtaa se vaaratilanteen välttämiseksi.

Varmista laitteen asennuksen, siirron tai huollon yhteydessä, että jäähdytyspiirilin ei pääse mitään muuta ainetta kuin määritettyä kylmäainetta (R32).

- Jos piiriin pääsee vieraita aineita, kuten ilmaa, seurauksena saattaa olla liiallinen paineen nousu sekä räjähdys tai henkilövahinko.

- Muun kuin järjestelmälle määritetyn kylmäaineen käyttäminen aiheuttaa mekaanisen vian, järjestelmän toimintahäiriön tai laitevaurion. Pahimmassa tapauksessa tämä voi tehdä tuotteesta vaarallisen.

Tätä laitetta ei ole tarkoltettu fyysisesti tai henkisesti vajaaky- kylisten, aistivammaisten tai kokemattomien henkilöiden (lapset mukaan lukien) käyttöön, ellei heidän turvallisuudestaan vastaa- va henkilö ole opastanut tai neuvonut heitä laitteen käytössä.

Lapsia on valvottava ja varmistettava, etteivät he leiki laitteella.

Älä työnnä sormea, keppiä tai muita esineitä ilman tulo- tai lähtöaukkoon.

- Tämä saattaa johtaa loukkaantumiseen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytön aikana.

Jos havaitset ilmastointilaitteen toiminnassa jotakin poikkeavaa (jos esimerkiksi haisee palaneelta), sammuta laite ja irrota virtajohto pistorasiasta tai käännä katkaisin OFF-asentoon.

- Jos laitteen käyttöä jatketaan poikkeavasta tilasta huolimatta, seu- rauksena saattaa olla laitteen virhetoiminta, tulipalo tai sähköisku. Ota tässä tapauksessa yhteyttä laitteen toimittajaan.

Jos ilmastointilaite ei viilennä tai lämmitä, syynä saattaa olla kylmäalneen vuoto. Jos kylmäalnevuoto havaltaan, lopeta käyttö, tuuleta huone huolellisesti ja ota välittömästi yhteys myyjään. Jos korjaustoimiin kuuluu kylmäaineen lisääminen, pyydä huoltoteknikolta lisätietoja.

- Ilmastointilaitteessa käytetty kylmäaine ei ole haitallista. Tavallisesti vuotoa ei esiinny. Jos kylmäainetta kuitenkin pääsee vuotamaan ja joutuu kosketuksiin tulen tai lämmitysosan, esimerikksi lämpöpuhaltimen, kerosiinilämmityslaitteen tai keittolieden, kanssa, se synnyttää haitallista kaasua ja aiheuttaa tulipalovaaran.

Käyttäjä ei saa koskaan yrlttää pestä sisäyksikön sisäpuolta. Jos yksikön sisäpuoli kaipaa puhdistusta, ota yhteys jälleenmyyyjään.

• Sopimaton pesuaine voi vahingoittaa yksikön sisällä olevia muovimateriaaleja, mistä voi aiheutua vesivuoto. Jos pesuainetta joutuu kosketuksiin moottorin sähköosien kanssa, voi tästä aiheutua toimintahäiriö, savua tai tulipalo.
• Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvakäyttöisiä syttymislähteitä (kuten avotuli tai käytössä oleva kaasulaite tai sähkölämmitin).
• Huomaa, että kylmäaineet saattavat olla hajuttomia.
• Älä nopeuta huurteenpoistoa tai käytä muita kuin valmistajan suosittelemia puhdistusmenetelmiä.
• Älä puhkaise tai polta.

Sisäyksikön saa asentaa huoneisiin, joiden lattiapinta-ala ylittää annetut määritykset. Pyydä lisätietoja myyjältä.

Tämä laite on tarkoitettu erikoistuneiden tai koulutettujen henkilöiden käyttöön myymälöissä, pienteollisuudessa ja maatiloilla sekä kouluttamattomlen henkilöiden käyttöön kaupallisessa käytössä.

TURVALLISUUSVAROTOIMET

HUOMIO

Älä koske ilman tuloaukkoon äläkä sisä- tai ulkoyksikön alu- milinleviln.

• Tämä saattaa johtaa loukkaantumiseen.

Älä käytä hyönteismyrkkyjä, helposti syttyviä sumutteita, ilmanraikastimia tai antibakteerisia aineita yksikön lähellä.

- Tämä saattaa johtaa tulipaloon tai yksikön turmeltumiseen.

Älä altista lemmikkieläimiä tai huonekasveja suoralle ilmavirralle.

- Tämä saattaa johtaa lemmikin tai kasvin vahingoittumiseen.

Älä aseta muita sähkölaitteita tai huonekaluja sisä- tai ulkoyksikön alle.

- Yksiköstä saattaa tippua vettä, joka saattaa aiheuttaa vaurioita.

Älä jätä yksikköä asennusjalustalle, jos jalusta on vaurioitunut.

- Yksikkö saattaa pudota ja aiheuttaa vaurioita.

Älä seiso epävakaalla penkillä yksikön käyttämiseksi tai puhdistamliseksi.

• Saatat loukkaantua, jos putoat.

Älä vedä virtajohdosta.

- Tämä saattaa johtaa johdon ytimen vaurioitumiseen, josta saattaa olla seurauksena laitteen ylikuumeneminen tai tulipalo.

Älä lataa tai pura paristoja äläkä heitä niitä tuleen.

- Paristot saattavat vuotaa, aiheuttaa tulipalon tai räjähtää.

Älä käytä yksikköä yli 4 tunnin ajan kosteusprosentin ollessa korkea (suht. kosteus 80 % tal enemmän) ja/tal jos ikkuna tai ulko-ovi on auki.

- Tämä voi aiheuttaa ilmastointilaitteessa veden kondensoitumista, ja laitteesta voi tippua vettä, joka kastelee tai vahingoittaa huonekaluja.

- Veden kondensoituminen ilmastointilaitteessa voi johtaa homeen tai muun sienikasvuston muodostumiseen.

Älä käytä yksilkköä mihinkään erlkoistarkoitukseen, esimerkiksi ruuan säilytykseen, eläinten pesänä tai kasvien kasvattamiseen tai tarkkuusinstrumenttien tai talde-esineiden säilyttämiseen.

- Esineiden laatu saattaa kärsiä, ja eläimet tai kasvit saattavat vahingoittua.

Älä altista polttolaitteita suoralle ilmavirralle.

• Tämä saattaa johtaa epätäydelliseen palamiseen.

Älä koskaan laita paristoja suuhun, jotta et niele niitä vahingossa.

• Paristojen nieleminen voi aiheuttaa tukehtumis- ja/tai myrkytysvaaran

Ennen kuin puhdistat yksikön, katkaise siitä virta ja irrota vir- tapistoke tai käännä katkaisin OFF-asentoon.

- Tämä saattaa johtaa loukkaantumiseen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytön aikana.

Jos yksikkö on pitkään käyttämättä, irrota pistoke pistorasiasta tai käännä katkaisin OFF-asentoon.

- Yksikköön saattaa kertyä likaa, mikä saattaa aiheuttaa ylikuumenemisen tai tulipalon.

Vaihda kaikki kaukosäätimen paristot uusiin samantyyppisiin paristolhin.

- Vanhojen paristojen käyttäminen sekaisin uusien kanssa saattaa aiheuttaa ylikuumenemista, vuotoa tai räjähdyksen.

Jos paristoneste joutuu kosketuksiin ihon tai vaatteiden kanssa, pese iho tai vaatteet läpikotaisin puhtaalla vedellä.

- Jos paristonestettä joutuu silmiin, pese silmät tarkoin puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon.

Huolehdi siitä, että alue on hyvin ilmastoitu, jos yksikköä käytetään samaan aikaan polttolaitteen kanssa.

- Jos alue on riittämättömästi ilmastoitu, saattaa esiintyä happikatoa.

Älä käytä ilmastointilaitetta, kun lattiaa on käsitelty suojaaineilla.

- Suoja-aineiden ainesosat saattavat kiinnittyä sisäyksikön sisäpuolelle aiheuttaen vesivuotoja tai kosteuden muodostumista.

Käännä katkaisin OFF-asentoon ukonilmalla, jos esiintyy salamointia.

- Yksikkö saattaa vaurioitua salamaniskusta.

Kun ilmastointilaitetta on käytetty usean kauden ajan, tarkista ja huolla se tavallisten puhdistustoimien lisäksi.

- Yksikköön kerääntyvät lika ja pöly saattavat aiheuttaa epämiellyttäviä hajuja, synnyttää sienikasvustoa, esimerkiksi hometta, tai tukkia poistoaukon, josta saattaa olla sourauksena veden vuotaminen sisäyksiköstä. Pyydä laitteen toimittajalta neuvoja laitteen tarkistukseen ja huoltoon, jotka vaativat erityistietämystä ja -taitoja.

Älä koske katkaisimiin märin käsin.

- Saatat saada sähköiskun

Älä puhdista ilmastointilaitetta vedellä äläkä laita sen päälle astioita, joissa on vettä, esimerkiksi kukkamaljakkoa.

- Tämä saattaa aiheuttaa tulipalon tai sähköiskun vaaran.

Älä nouse tai laita mitään esineitä ulkoyksikön päälle.

- Saatat loukkaantua, jos putoat tai jos yksikön päällä oleva esine putoaa.

! TÄRKEÄÄ

Likaiset suodattimet voivat aiheuttaa ilmastointilaitteessa kondensaatiota, milkä vol johtaa homeen tai muun slenikasvuston muodostumlseen. Tästä syystä suosittelemme ilmansuodattimien puhdistamista 2 viikon välein.

Varmista ennen käytön aloittamista, että vaakasiivekkeet ovat suljetussa asennossa. Jos laitetta käytetään vaakasilipien ollessa avoimessa asennossa, ne eivät välttämättä palaa oikeaan asentoon.

TURVALLISUUSVAROTOIMET

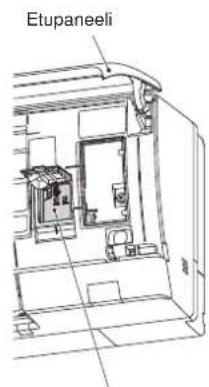

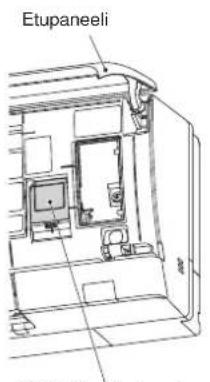

Asennus Wi-Fi-liitäntä

⚠️ VAROITUS
[x∅2D]	Pyydä laitteen toimittajaa asentamaan ilmastointilaite.▪ Käyttäjä ei saa asentaa sitä, koska sen asentamiseen vaaditaan erikoistietämystä ja -taitoja. Väärin asennettu ilmastointilaite saattaa aiheuttaa vesivuotoa, tulipalon tai sähköiskun.
	Ilmastointilaitteella pitää olla oma virtalähteensä.▪ Jos laitteen kanssa käytetään jotain muuta virtalähdettä, laite saattaa ylikuumentua tai saattaa syttyä tulipalo.
	Älä asenna yksikköä paikkaan, missä saattaa esiintyä tulenarkojen kaasujen vuotoa.▪ Jos vuotavaa kaasua kerääntyy yksikön ympärille, seurauksena saattaa olla räjähdys.
[CZW6]	Maadoita yksikkö aslanmukaisesti.▪ Älä kytke maata kaasuputkeen, vesiputkeen, ukkosenjohdattimeen tai puhelinlinjaan. Väärin maatettu yksikkö saattaa aiheuttaa sähköiskun.
⚠️HUOMIO
[C$82]	Asenna maavuotokytkin, jos ilmastointilaitteen asennuspaikka sitä edellyttää (esim. erittäin kosteilla alueilla).▪ Jos maavuotokytkintä ei asenneta, seurauksena saattaa olla sähköisku.
	Varmista, että kerääntyvä vesi tyhjennetään kunnollisesti.▪ Jos tyfhjennys ei tapahdu oikein, vettä saattaa tippua sisä- tai ulkoyksiköstä kastellen ja turmellen huonekaluja.
Jos laitteen toiminta on epänormaallaLopeta ilmastointilaitteen käyttö välittömästi ja ota yhteyttä laitteen toimitta-jaan.

HÄVITTÄMINEN

Fig. 1

Ota yhteyttä tuotteen toimittajaan tuotteen hävittämistä varten.

Huomautus:

Tämä kuvake koskee vain EU-maita. Tämä kuvake on direktiivin 2012/19/EU artiklan 14 (tietoa käyttäjille) ja liitteen IX mukainen ja/tai direktiivin 2006/66/EY artiklan 20 (tietoa loppukäyttäjille) ja liitteen II mukainen.

⚠️ VAROITUS(Virheellisellä käsittelyllä saattaa olla vakavia seurauksia, mukaan lukien vakava loukkaantuminen tai kuolema.)
[TÄG8]	Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoiltuneet fyysiset, aistinvaraiset tai henkiset kyvyt tai joilla ei ole käyttöosaamista ja kokemusta, jos heitä on opetettu tai ohjattu laitteen turvallisessa käytössä ja he ymmärtävät olemassa olevat vaarat.
	Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja huoltaa laiteta ilman valvontaa.
	Älä käytä Wi-Fi-liitäntää lääkinnällisten sähkölaitteiden tai sellaisten henkilöiden läheisyydessä, jotka käyttävät lääketieteellistä laitetta, kuten pysyvää sydämentahdistinta tai implantoitua defi brillaattoria. • Se saattaa johtaa onnettomuuteen lääkinnällisen laitteen toimintavian takia.
	Älä asenna Wi-Fi-liitäntää automaattisten hallintalaitteiden, kuten automaattlovien tai palohäyttlimien läheisyyteen. • Se saattaa johtaa toimintavian aiheuttamiin onnettomuuksiin.
[4870]	Älä koske Wi-Fi-liitäntään märillä käsillä. • Se saattaa vaurioittaa laitetta tai aiheuttaa sähköiskun tai tulipalon.
	Älä roiskuta vettä Wi-Fi-liitäntään,äläkä käytä sitä kylpyhuoneessa. • Se saattaa vaurioittaa laitetta tai aiheuttaa sähköiskun tai tulipalon.
[SCYX]	Kun Wi-Fi-liitäntä on pudonnut tai kannatin tai kaapeli on vaurioitunut, irrota virtajohdon pistoke tai kytke katkaisin OFF-asentoon. • Se saattaa aiheuttaa tulipalon tai sähköiskun vaaran. Ota tässä tapa- uksessa yhteyttä laitteen toimittajaan.
⚠️HUOMIO(Virheellisellä käsittelyllä saattaa olla seurauksia, mukaan lukien henkilöva-hingot tai rakennuksen vahingot.)
[TTW8]	Älä seiso epävakaan porrasjakkaran päällä asentaessasi tai puhdis-taessasi Wi-Fi-liitäntää. • Saatat loukkaantua, jos putoat.
	Älä käytä Wi-Fi-liitäntää muiden langattomien laitteiden, mikroaalto- uunien, langattomien puhelinten tai faksien läheisyydessä. • Se saattaa aiheuttaa toimintavian.

MITSUBISHI ELECTRIC -tuotteesi on valmistettu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrättää ja/tai käyttää uudelleen.
Tämä kuvake tarkoittaa sitä, että sähkö- ja elektroniikkalaitteet, paristot ja akut tulee niiden käyttöiän lopussa hävittää erillään kodin jätteistä.
Jos kuvakkeen alla on kemiallinen kuvake (Fig. 1), tämä kemiallinen kuvake tarkoittaa sitä, että paristo tai akku sisältää raskasmetallia tietyssä väkevyydessä. Tämä ilmoitetaan seuraavasti:
Hg: elohopea (0,0005 %), Cd: kadmium (0,002 %), Pb: lyijy (0,004 %) Euroopan unionin sisällä on erillisiä keräysjärjestelmiä käytettyjä sähkö- ja elektroniikkatuotteita sekä paristoja ja akkuja varten. Hävitä tämä laite sekä paristot ja akut asianmukaisesti paikallisessa jätteenkeräys ja -hävityskeskuksessa.
Auta meitä suojelemaan ympäristöä.

ERI OSIEN NIMET

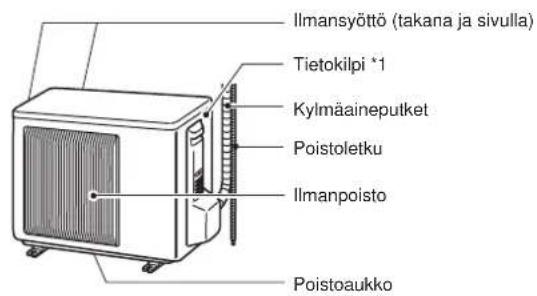

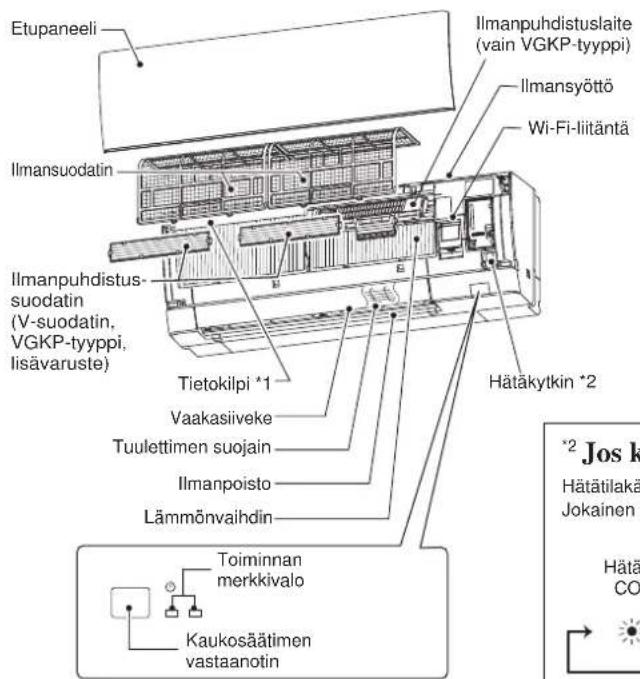

Sisäyksikkö Ulkoyksikkö

Etupaneeli Ilmansuodatin Ilmanpuhdistus-suodatin (V-suodatin, VGKP-tyyppi, lisävaruste) Tietokilpi *1 Vaakasiiveke Tuulettimen suojain Ilmanpoisto Lämmönvalhdin Toiminnan merkkivalo Kaukosäätimen vastaanotin Ilmanpuhdistuslaite (vain VGKP-tyyppi) Ilmansyöttö Wi-Fi-litäntä Hätäkytkin *2 *2 Jos k Hätätilakä Jokainen Hätä CO

Ilmansyöttö (takana ja sivulla) Tietokilpi *1 Kylmäaineputket Poistoletku Ilmanpoisto Poistoaukko

Ulkoyksiköt saattavat olla ulkonäöltään erilaisia.
*1 Valmistusvuosi ja -kuukausi ilmaistaan tietokilvessä.

^2 Jos kaukosäädintä ei voida käyttää...

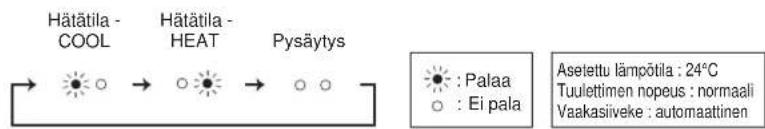

Hätätilakäyttö voidaan ottaa käyttöön painamalla sisäyksikön hätäkytkintä (E.O. SW). Jokainen E.O. SW-kytkimen painallus vaihtaa tilaa seuraavassa järjestyksessä:

Hätätila - COOL Hätätila - HEAT Pysäytys : Palaa : Ei pala Asetettu lämpõtila : 24°C Tuulettimen nopeus : normaali Vaakasiiveke : automaattinen

TOIMENPITEET ENNEN KÄYTTÖÄ

Ennen käyttöä: Kytke virtajohto pistorasiaan ja/tai siirrä katkaisin päälle.

Kaukosäätimen paristojen asentaminen

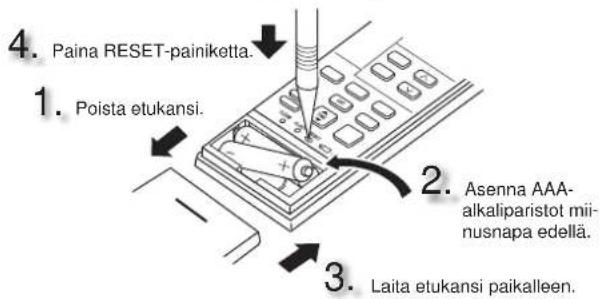

4. Paina RESET-painiketta. 1. Poista etukansi. 2. Asenna AAA-alkaliparistot miinusnapa edellä. 3. Laita etukansi paikalleen.

Ajan asettaminen

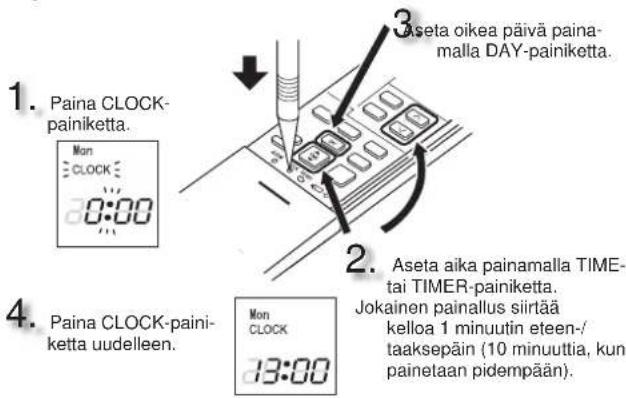

1. Paina CLOCK-painiketta. Mon CLOCK 0:00 2. Aseta oikea päivä painamalla DAY-painiketta. 3. Aseta aika painamalla TIME-tai TIMER-painiketta. Jokainen painallus siirtää kelloa 1 minuutin eteen-/taaksepäin (10 minuuttia, kun painetaan pidempään). 4. Paina CLOCK-painiketta uudelleen. Mon CLOCK 13:00

TOIMENPITEET ENNEN KÄYTTÖÄ

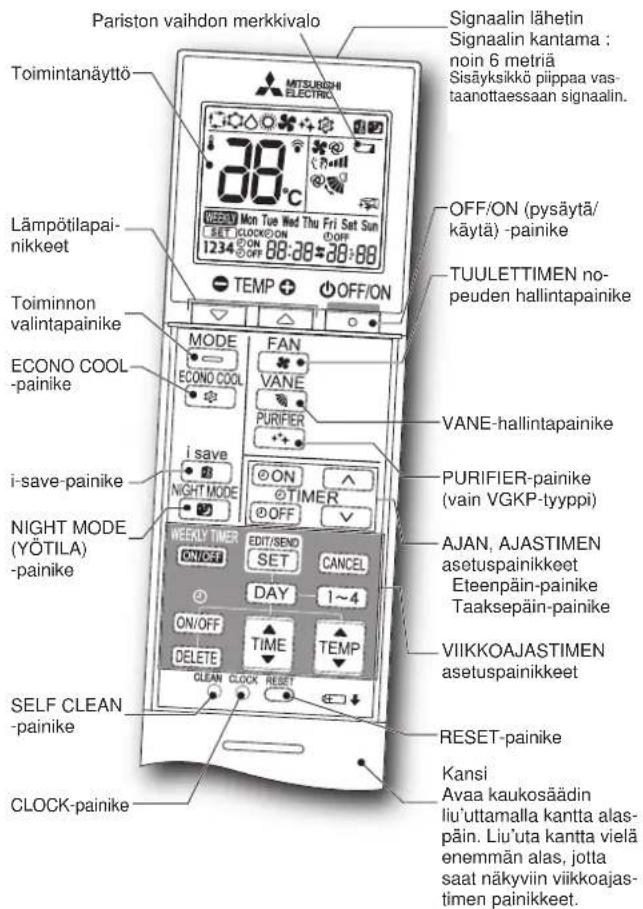

Kaukosäädin

Pariston vaihdon merkkivalo Toimintanäyttö 38°C MITSURISHI ELECTRIC Signaalin lähetin Signaalin kantama : noin 6 metriä Sisäyksikkö piippaa vasa- taanottaessaan signaalin. Lämpötilapai- nikkeet 1234 °C OFF/ON (pysäytä/ käytä) -painike TUULETTIMEN no- peuden hallintapainike Toiminnon valintapainike MODE ECONO COOL -painike FAN VANE PURIFIER VANE-hallintapainike i save NIGHT MODE i- save-painike NIGHT MODE (YÖTILA) -painike WEEKLY TIMER ON/OFF EDIT/SEND SET CANCEL DAY 1~4 ON/OFF TIME TEMP DELETE CLEAN CLOCK RESET RESET-painike Kansi Avaa kaukosäädin liu'uttamalla kantta alas- päin. Liu'uta kantta vielä enemmän alas, jotta saat näkyviin viikkoajas- timen painikkeet. CLOCK-painike

TIME, TIMER-ajastimenvalintapainike —

Muuta aikaa eteen- tai taaksepäin

ON (ON-ajastin) : Yksikkö menee päälle määritetyllä hetkellä.

OFF (OFF-ajastin) : Yksikkö menee pois päältä määritetyllä hetkellä.

Aseta ajastimen aika painamalla (eteenpäin) ja (taaksepäin).

VIIKKOAJASTIMEN asetuspainikkeet

Avaa viikkoajastimen asetustila painamalla EDIT/SEND SET

Paina DAY ja ja valitse asetettava päivä ja numero.

Paina ON/OFF, ja aseta ON/OFF, aika ja lämpötila.

Voit lopettaa viikkoajastimen asetusten tekemisen ja siirtää ne painamalla SET.

Kytke viikkoajastin käyttöön (ON) painamalla WEEKLY TIMER (WEEKLY -merkkivalo syttyy.)

Voit kytkeä viikkoajastimen pois käytöstä (OFF) painamalla uudelleen (WKSalmuu.)

OFF/ON

OFF/ON (pysäytä/käytä) -painike

MODE

Toiminnon valintapainike

+

Lämpötilapainikkeet

Jokainen painallus nostaa tai laskee lämpötilaa yhdellä asteella.

FAN

TUULETTIMEN nopeuden hallintapainike

VANE

Ilmavirran ohjauspainike, ylös-alas

Ilmanvirtauksen suunta vasen-oikea

Siirrä pystysiivekettä manuaalisesti ennen käytön aloittamista.

Yksinkertaisella palautustoiminnolla voidaan palauttaa usein käytetty (esiasetettu) asetus kerran painiketta painamalla. Painamalla painiketta uudelleen voidaan palata nopeasti edelliseen asetukseen.

ECONO COOL

ECONO COOL -painike

Mikroprosessori muuttaa automaattisesti asetettua lämpötilaa ja ilmavirtauksen suuntaa.

NIGHT MODE

NIGHT MODE (YÖTILA) -painike

NIGHT MODE -toiminta muuttaa toiminnan ilmaisimen kirk-kautta, poistaa äänimerkin käytöstä ja vähentää ulkoyksikön äänenvoimakkuutta.

PURIFIER

Ilmanpuhdistustoiminnon painike

Ilmanpuhdistustoiminnon aikana sisäyksikön kiinteä laite vähentää ilmaperäisten mikrobien, virusten, homeen ja allergeenien määrää.

PUHDISTUS

Ohjeet:

• Kytke virtalähde pois päältä tai käännä virtakatkaisin pois päältä ennen puhdistamista.
• Älä koske metalliosiin käsin.
• Älä käytä bensiiniä, tinneriä, kiillotusjauhetta tai hyönteismyrkkyä.
• Pese näkyvä lika neutraalilla keittiönpuhdistusaineella, jota on laimennettu haalealla vedellä määritettyyn pitoisuuteen, ja pyyhi puhdistusaine sitten kostealla liinalla.

- Älä käytä kuurausharjaa, kovaa sientä tai vastaavaa.

- Älä liota tai huuhtele vaakasiivekettä.

- Älä käytä vettä, jonka lämpötila on yli 50°C.

- Älä yritä kuivata osia suorassa auringonpaisteessa tai lämmöllä tai tulella.

- Älä käytä liikaa voimaa tuulettimen käsittelyssä, jotta se ei halkea tai vaurioidu.

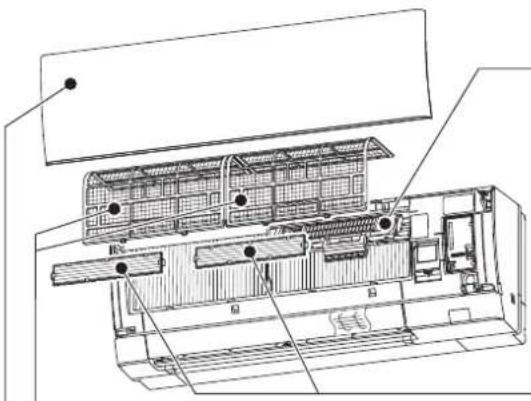

Ilmansuodatin (Ilmaa puhdistava suodatin)

• Puhdista 2 viikon välein
- Poista lika imurilla tai huuhtele vedellä.
- Pese vedellä ja kuivaa hyvin varjossa.

Etupaneeli

Sarana Reikä

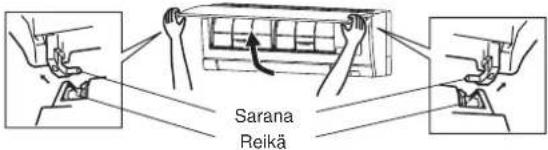

1. Nosta etupaneelia, kunnes kuuluu "naksahdus".
2. Pidä kiinni saranoista ja vedä etupaneeli pois paikaltaan yllä olevassa kuvassa esitetyllä tavalla.
3. Pyyhi pehmeällä, kuivalla kankaalla tai huuhtele vedellä.
4. Älä liota vedessä yli kahta tuntia.
5. Kuivaa huolellisesti varjossa.
6. Asenna etupaneeli päinvastaisessa järjestyksessä irrotukseen nähden. Sulje etupaneeli tiukasti ja paina nuolilla osoitetuista kohdista.

Ilmanpuhdistuslaite (vain VGKP-tyyppi)

3 kuukauden välein:

• Poista lika imurilla.
  Jos lika ei irtoa imurilla:
• Liota suodatinta kehikkonsa kanssa haaleassa vedessä ja huuhtele suodatin.
• Kuivaa suodatin pesun jälkeen huolellisesti varjossa.

-Ilmanpuhdistussuodatin (V-suodatin, VGKP-typpi, lisävaruste)

3 kuukauden välein:

• Poista lika imurilla.
  Jos lika ei irtoa imurilla:
• Liota suodatinta ja sen kehystä haaleassa vedessä ja huuhtele.
• Kuivaa se pesun jälkeen huolellisesti varjossa. Asenna kaikki ilmansuodat-timen läpät.
  Vuosittain:
• Vaihda ilmanpuhdistimen suodatin suorituskyvyn säilyttämiseksi.
• Osanumero MAC-2470FT-E

Irrota vetämällä ilmansuodattimesta

Tärkeää

• Laitteen suorituskyky säilyy korkeana ja virrankulutus vähenee, kun suodattimet puhdistetaan säännöllisesti.
• Likaiset suodattimet voivat aiheuttaa kondensaatiota ilmastointilaitteessa, mikä voi johtaa homeen tai muun sienikasvuston muodostumiseen. Tästä syystä suosittelemme ilmansuodattimien puhdistamista 2 viikon välein.

Nämä tiedot perustuvat ASETUKSEEN (EU) n:o 528/2012

MALLIN NIMI	Käsitelty esine(Osan nimi)	Aktiiviset aineet(CAS-nro)	Ominaisuus	Käyttöohje(Turvallisen käsittelyn tiedot)
MSZ-AY15/20VGK(P)	SUODATIN	Dimetyylioktadekyyli[3-(trimetoksisilyyli)propyyli]-ammoniumkloridi(27668-52-6)Hopea-natrium-vety-sirkonium-fosfaatti(265647-11-8)2-oktyyli-2H-isotiatsoli-3-oni (OIT)(26530-20-1)	VirustentorjuntaAntibakteerinenHomeenesto	Käytä tätä tuotetta käyttöohjeen mukaisesti ja vain suunniteltuun käyttötarkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvilta.
MAC-2470FT-E SUODATIN		Dimetyylioktadekyyli[3-(trimetoksisilyyli)propyyli]-ammoniumkloridi(27668-52-6)	VirustentorjuntaAntibakteerinenHomeenesto	Käytä tätä tuotetta käyttöohjeen mukaisesti ja vain suunniteltuun käyttötarkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvilta.

Wi-Fi-LIITÄNNÄN MÄÄRITTÄMINEN (Vain VGKP-typpi)

Tämä Wi-Fi-liitäntä on yhteydessä sisäyksikköön ja viestittää siten tilatietoja ja hallitsee MELCloud-palvelusta saapuvia komentoja.

Wi-Fi-liitännän kansi

• Luo yhteys Wi-Fi-liitännän ja reitittimen välille. Katso lisätietoja yksikön mukana toimitetuista ASETUSOPPAASTA ja SETUP QUICK REFERENCE GUIDE (PIKA-ASENNUSOPAS) -OPPAASTA.
• ASETUSOPAS on alla mainitussa osoitteessa. https://www.melcloud.com/Support
• MELCloud-käyttöopas on alla mainitussa osoitteessa. https://www.melcloud.com/Support

TEKNISET TIEDOT

Malli	Sisäyksikkö MSZ-AY15VGK(P)		MSZ-AY20VGK(P)
	Ulkoyksikkö		MUZ-AY15VG		MUZ-AY20VG
Toiminto			Jäähdytys	Lämmitys	Jäähdytys	Lämmitys
Virtalähde			~ /N, 230 V, 50 Hz
Jäähdytys/lämmitysteho (nimellinen)		kW	1,5	2,0	2,0	2,5
Ottoteho (nimellinen)		kW	0,37	0,5	0,46	0,6
Paino	Sisäyksikkö	kg	VGKP: 9,1, VGK: 8,9
	Ulkoyksikkö	kg	23		27,5
Kylmäaineen täyttökapasiteetti (R32) kg			0,49		0,55
IP-luokka	Sisäyksikkö		IP 20
	Ulkoyksikkö		IP 24
Sallittu ylin käyttö-paine	LP ps	MPa	2,77
	HP ps	MPa	4,17
Melutaso (SPL)	Sisällä (erittäin korkea/korkea/normaali/mata-la/hiljainen)	dB(A)	40/35/30/26/19	40/35/30/26/19	42/35/30/26/19	42/35/30/26/19
	Ulkoyksikkö	dB(A)	45	45	47	48

Sisäyksikköä koskevat monipisteliitännän tekniset tiedot ASETUS (EU) 2016/2281

Malli Sisäyksikkö MSZ-AY15VGK(P) MSZ-AY20VGK(P)
Jäähdytys/lämmitysteho (nimellinen)	Jäähdytys	Tuntuva kW	1,27 1,50
		Latentti kW	0,23 0,50
	Lämmitys kW 1,70 2,30
Ottoteho (nimellinen) kW 0,017 0,019
Melutaso(Äänen tehotaso)	Erittäin korkea/korkea/normaali/matala/hiljainen		dB(A)	59/50/45/41/36 60/50/45/41/36

Huomautus:

Luokitusehto

Jäähdytys — Sisällä: 27°C DB, 19°C WB

Ulkona:35°C DB

Lämmitys — Sisällä: 20°C DB

		Sisäyksikkö	Ulkoyksikkö
			MUZ-AY15VG	MUZ-AY20VG
Jäähdytys	Yläraja	32°C DB23°C WB	46°C DB—	46°C DB—
	Alaraja	21°C DB15°C WB	-10°C DB—	-10°C DB—
Lämmitys	Yläraja	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Alaraja	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Kuiva hehkulamppu

WB: Märkä hehkulamppu

Wi-Fi-liitäntä

Malli	MAC-577IF2-E
Syöttöjännite	DC 12,7 V (sisäyksiköstä)
Virrankulutus	MAKS. 2 W
Koko K × L × S (mm)	73,5 × 41,5 × 18,5
Paino (g)	46 (mukaan lukien kaapeli)
Lähettimen tehotaso (MAKS.) 20 dBm @IEEE 802.11b
RF-kanava	1 kanava ~ 13 kanavaa (2412~2472 MHz)
Radioprotokolla	IEEE 802.11b/g/n (20)
Salaus	AES
Todennus	WPA2-PSK
Ohjelmistoversio	XX.00

Vaatimustenmukaisuusvakuutus on alla mainitussa osoitteessa.

http://www.mitsubishielectric.com/ldg/ibim/

KUN LUULET, ETTÄ ON SYNTYNYT ONGELMA

Lopeta tällaisissa tapauksissa ilmastointilaitteen käyttö ja ota yhteyttä laitteen tolmittajaan.

• Kun sisäyksiköstä vuotaa tai valuu vettä.
• Kun toiminnon vasen merkkivalo vilkkuu.
• Kun katkaisin laukeaa säännöllisesti.
• Kaukosäätimen signaalia ei vastaanoteta, jos huoneessa on sähköinen ON/OFF-tyyppinen loistevalo (invertterityypiset loistelamput jne.).
• Ilmastointilaitteen käyttö häiritsee televisio- tai radiovastaanottoa. Häiriön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.
• Jos kuuluu epänormaali ääni.
• Kun havaitaan kylmääinevuoto.

BEZPEČNOSTNÍ OPATŘENÍ

Veenduge, et toitepistik oleks puhas ja sisestage see kindlalt pistikupessa.

Välisseadmete välimus vöib olla erinev.

Kellaaja seadistamine

Seadistusnupp TIME, TIMER (Kellaaeg, taimer) — Kellaaja muutmine edasi/tagasi

IŠJUNGIMO/JJUNGIMO (sustabdyti/paleisti) mygtukas

Režimo pasirinkimo mygtukas
