KÄYTTÖOHJE MSZ-AP60VGK MITSUBISHI

• U kunt gewond raken als u er af valt.

Sisä- ja/tai ulkoyksikössä esiintyvien merkkien selitykset

	VAROITUS(tulipalovaara)	Yksikössä käytetään syttyvää kylmäainetta.Jos kylmäainetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttää hai-tallista kaasua ja aiheuttaa tulipaloriskin.
[HSXD]	Lue KÄYTTÖOHJEET huolellisesti ennen käyttöä.
	Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käyttöä.
	Lisätietoa on mm. KÄYTTÖOHJEISSA ja ASENNUSOPPAASSA.

• Koska tuotteessa on pyöriviä osia ja osia, jotka saattavat aiheuttaa sähköiskun, lue "Turvallisuusvarotoimet" ennen tuotteen käyttöä.
• Tässä olevat varoitukset ovat tärkeitä turvallisuutesi kannalta. Perehdy niihin huolellisesti.
• Kun olet lukenut tämän ohjekirjan, säilytä se asennusohjeiden kanssa paikassa, josta löydät sen helposti.

Merkinnät ja niiden merkitykset

VARIOITUS

Virheellinen käsittely saattaa aiheuttaa vakavan vaaratilanteen, josta on suurella todennäköisyydellä seurauksena vakava loukkaantuminen tai kuolema.

HUOMIO :

Virheellinen käsittely saattaa johtaa vakavaan vaaratilanteeseen olosuhteista riippuen.

Ohjekirjassa käytettyjen kuvakkeiden merkitykset

Vältä tekemästä.

Seuraa ohjeita.

Älä koskaan työnnä sormea, keppiä jne.

Älä koskaan nouse sisä- tai ulkoyksikön päälle äläkä laita mitään yksikön päälle.

Sähköiskun vaara. Noudata varovaisuutta.

Muista irrottaa virtajohdon pistoke pistorasiasta.

Katkaise virta.

Tulipalovaara.

Älä koskaan kosketa märin käsin.

Älä koskaan roiskuta yksikköön vettä.

! VAROITUS

Älä liitä virtajohtoa välipisteeseen, käytä jatkojohtoa tai liitä useita laitteita yhteen pistorasiaan.

- Tämä saattaa aiheuttaa ylikuumenemisen, tulipalon tai sähköiskun vaaran.

Tarkista, että pistoke on puhdas, ja työnnä se sitten pistorasiaan. - Likainen pistoke saattaa aiheuttaa tulipalon tai sähköiskun vaaran.

Älä niputa, vedä tai vaurioita virtajohtoa äläkä tee siihen muutoksia. Älä altista virtajohtoa kuumuudelle äläkä laita raskaita esineitä sen päälle.

- Tämä saattaa aiheuttaa tulipalon tai sähköiskun vaaran.

Alä silirrä OFF/ON-katkalsintaäläkä Irrota virtajohtoa käytön alkana. - Tämä saattaa synnyttää kipinöitä, jotka saattavat johtaa tulipalon syttymiseen.

- Kun sisäyksikkö on kytketty pois päältä kaukosäätimellä, varmista, että katkaisin on OFF-asennossa, tai irrota virtajohdon pistoke pistorasiasta.

Alä altista ruumistasi suoraan kylmälle ilmalle pitkiksi ajoiksi. - Se saattaa olla haitallista terveydelle.

Käyttäjä ei saa asentaa, siirtää, purkaa eikä korjata yksikköä elkä tehdä slihen muutoksia.

- Asiattomasti käsitelty ilmastointilaite voi aiheuttaa tulipalon, sähköiskun, loukkaantumisen, vesivahingon tms. Kysy lisätietoja jälleenmyyjältä.

- Jos virtajohto on vaurioitunut, anna valmistajan tai huoltoliikkeen edustajan vaihtaa se vaaratilanteen välttämiseksi.

Varmista laitteen asennuksen, silrron tai huollon yhteydessä, että jäähdytyspiiriin ei pääse mitään muuta ainetta kuin määritettyä kylmäainetta (R32).

- Jos piiriin pääsee vieraita aineita, kuten ilmaa, seurauksena saattaa olla liiallinen paineen nousu sekä räjähdys tai henkilövahinko.

- Muun kuin järjestelmälle määritetyn kylmäaineen käyttäminen aiheuttaa mekaanisen vian, järjestelmän toimintahäiriön tai laitevaurion. Pahimmassa tapauksessa tämä voi tehdä tuotteesta vaarallisen.

Tätä laitetta ei ole tarkoitettu fyysisesti tai henkisesti vajaakykyisten, aistivammaisten tai kokemattomien henkilöiden (lapset mukaan lukien) käyttöön, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut tai neuvonut heitä laitteen käytössä.

Lapsia on valvottava ja varmistettava, etteivät he leiki laitteella

Älä työnnä sormea, keppiä tai muita esineitä ilman tulo- tai lähtöaukkoon.

- Tämä saattaa johtaa loukkaantumiseen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytön aikana.

Jos havaitset ilmastointilaitteen toiminnassa jotakin poikkeavaa (jos esimerkiksi haisee palaneelta), sammuta laite ja irrota virtajohto pistorasiasta tai käännä katkaisin OFF-asentoon.

- Jos laitteen käyttöä jatketaan poikkeavasta tilasta huolimatta, seurauksena saattaa olla laitteen virhetoiminta, tulipalo tai sähköisku. Ota tässä tapauksessa yhteyttä laitteen toimittajaan.

Jos ilmastointilaite ei viilennä tai lämmitä, syynä saattaa olla kylmäaineen vuoto. Jos kylmäainevuoto havaitaan, lopeta käyttö, tuuleta huone huolellisesti ja ota vällittömästi yhteys myyjään. Jos korjaustoimiin kuuluu kylmäaineen lisääminen, pyydä huoltoteknikolta lisätietoja.

- Ilmastointilaitteessa käytetty kylmäaine ei ole haitallista. Tavallisesti vuotoa ei esinny. Jos kylmäainetta kuitenkin pääsee vuotamaan ja joutuu kosketuksi tulen tai lämmitysosan, esimerkiksi lämpöpuhaltimen, kerosinilämmityslaitteen tai keittolieden, kanssa, se synnyttää haitallista kaasua ja aiheuttaa tulipalovaaran.

Käyttäjä ei saa koskaan yrittää pestä sisäyksikön sisäpuolta. Jos yksikön sisäpuoli kaipaa puhdistusta, ota yhteys jälleenmyyyjään.

- Sopimaton pesuaine voi vanhingoltaa yksikon sisalla olevia muovimateriaaleja, mistä voi aiheutua vesivuoto. Jos pesuainetta joutuu kosketuksiin moottorin sähköosien kanssa, voi tästä aiheutua toimintahäiriö, savua tai tulipalo.

- Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvakäyttöisiä syttymislähteitä (kuten avotuli tai käytössä oleva kaasulaite tai sähkölämmitin).

• Huomaa, että kylmäaineet saattavat olla hajuttomia.

- Alä nopeuta huurteenpoistoa tai käytä muita kuin valmistajan suosittelemia puhdistusmenetelmiä.

• Älä puhkaise tai polta.

Sisäyksikön saa asentaa huoneisiin, joiden lattiapinta-ala ylittää annetut määritykset. Pyydä lisätietoja myyjältä.

Tämä laite on tarkoitettu erikoistuneiden tai koulutettujen henkilöiden käyttöön myymälöissä, pienteollisuudessa ja maatiloilla sekä kouluttamattomien henkilöiden käyttöön kaupallisessa käytössä.

HUOMIO

Älä koske ilman tuloaukkoon äläkä sisä- tai ulkoyksikön alu- miinieviin.

• Tämä saattaa johtaa loukkaantumiseen.

Älä käytä hyönteismyrkkyjä tai syttyviä sumutteita yksikön lähellä.

- Tämä saattaa johtaa tulipaloon tai yksikön turmeltumiseen.

Älä altista lemmikkieläimiä tai huonekasveja suoralle ilmavirralle.

- Tämä saattaa johtaa lemmikin tai kasvin vahingoittumiseen.

TURVALLISUUSVAROTOIMET

Älä aseta muita sähkölaitteita tai huonekaluja sisä- tai ulkoyksikön alle.

- Yksiköstä saattaa tippua vettä, joka saattaa aiheuttaa vaurioita.

Älä jätä yksikköä asennusjalustalle, jos jalusta on vaurioitunut. - Yksikkö saattaa pudota ja aiheuttaa vaurioita.

Älä seiso epävakaalla penkillä yksikön käyttämiseksi tai puhdistamiseksi.

- Saatat loukkaantua, jos putoat.

Älä vedä virtajohdosta.

- Tämä saattaa johtaa johdon ytimen vaurioitumiseen, josta saattaa olla seurauksena laitteen ylikuumeneminen tai tulipalo.

Älä lataa tai pura paristoja äläkä heitä niitä tuleen.

- Paristot saattavat vuotaa, aiheuttaa tulipalon tai räjähtää.

Älä käytä yksikköä yli 4 tunnin ajan kosteusprosentin ollessa korkea (suht. kosteus 80 % tai enemmän) ja/tai jos ikkuna tai ulko-ovi on auki.

- Tämä voi aiheuttaa ilmastointilaitteessa veden kondensoitumista, ja laitteesta voi tippua vettä, joka kastelee tai vahingoittaa huonekaluja.

- Veden kondensoituminen ilmastointilaitteessa voi johtaa homeen tai muun sienikasvuston muodostumiseen.

Älä käytä yksikköä mihinkään erikoistarkoitukseen, esimerkiksi ruuan säilytykseen, eläinten pesänä tai kasvien kasvattamiseen tai tarkkuusinstrumenttien tai taide-esineiden säilyttämiseen.

- Esineiden laatu saattaa kärsiä, ja eläimet tai kasvit saattavat vahingoittua.

Älä altista polttolaitteita suoralle ilmavirralle.

• Tämä saattaa johtaa epätäydelliseen palamiseen.

Älä koskaan laita paristoja suuhun, jotta et niele niltä vahingossa.

• Paristojen nieleminen voi aiheuttaa tukehtumis- ja/tai myrkytysvaaran

Ennen kuin puhdistat yksikön, katkaise siitä virta ja irrota vir- tapistoke tai käännä katkaisin OFF-asentoon.

- Tämä saattaa johtaa loukkaantumiseen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytön aikana.

Jos yksikkö on pitkään käyttämätta, irrota pistoke pistorasiasta tai käännä katkaisin OFF-asentoon.

- Yksikköön saattaa kertyä likaa, mikä saattaa aiheuttaa ylikuumenemisen tai tulipalon.

Vaihda kaikki kaukosäätimen paristot uusiin samantyyppisiin paristoihin.

- Vanhojen paristojen käyttäminen sekaisin uusien kanssa saattaa aiheuttaa ylikuumenemista, vuotoa tai räjähdyksen.

Jos paristoneste joutuu kosketuksiin Ihon tai vaatteiden kanssa, pese iho tai vaatteet läpikotaisin puhtaalla vedellä.

- Jos paristonestettä joutuu silmiin, pese silmät tarkoin puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon.

Huolehdi siitä, että alue on hyvin ilmastoitu, jos yksikköä käytetään samaan aikaan polttolaitteen kanssa.

- Jos alue on riittämättömästi ilmastoitu, saattaa esiintyä happikatoa

Käännä katkaisin OFF-asentoon ukonilmalla, jos esiintyy salamointla.

- Yksikkö saattaa vaurioitua salamaniskusta.

Kun ilmastointilaitetta on käytetty usean kauden ajan, tarkista ja huolla se tavallisten puhdistustoimien lisäksi.

- Yksikköön keraäntyvät lika ja pöly saattavat aiheuttaa epämiellyttläviä hajuja, synnyttää sienikasvustoa, esimerkiksi hometta, tai tukkia poistoaukon, josta saattaa olla seurauksena veden vuotaminen sisäyksiköstä. Pyydä laitteen toimittajalta neuvoja laitteen tarkistukseen ja huoltoon, jotka vaativat erityistietämystä ja -taitoja.

Älä koske katkaisimiin märin käsin.

• Saatal saada sähköiskun.

Älä puhdista ilmastointilaitetta vedellä äläkä laïta sen päälle astioita, joissa on vettä, esimerkiksi kukkamaliakkoa.

• Tämä saattaa aiheuttaa tulipalon tai sähköiskun vaaran.

Älä nouse tai laita mitään esineitä ulkoyksikön päälle.

- Saatal loukkaantua, jos putoat tai jos yksikön päällä oleva esine putoaa.

TÄRKEÄÄ

Likaiset suodattimet voivat aiheuttaa ilmastointilaitteessa kondensaatiota, mikä vol Johtaa homeen tai muun sienikasvuston muodostumiseen. Tästä syystä suosittelemme ilmansuodattimien puhdistamista 2 viikon välein.

Varmista ennen käytön aloittamista, että vaakasiivekkeet ovat suljetussa asennossa. Jos laitetta käytetään vaakasiipien ollessa avoimessa asennossa, ne eivät välttämättä palaa oikeaan asentoon.

Asennus

VAROITUS

Pyydä laitteen toimittajaa asentamaan ilmastointilaite.

- Käyttäjä ei saa asentaa sitä, koska sen asentamiseen vaaditaan erikoistietämystä ja -taitoja. Väärin asennettu ilmastointilaite saattaa aiheuttaa vesivuotoa, tulipalon tai sähköiskun.

llmastointilaitteella pitää olla oma virtalähteensä.

- Jos laitteen kanssa käytetään jotain muuta virtalähdettä, laite saattaa ylikuumentua tai saattaa syttyä tulipalo.

Älä asenna yksikköä paikkaan, missä saattaa esiintyä tulenarkojen kaasujen vuotoa.

- Jos vuotavaa kaasua kerääntyy yksikön ympärille, seurauksena saattaa olla räjähdys.

Maadoita yksikkö asianmukaisesti.

- Alä kytke maata kaasuputkeen, vesiputkeen, ukkosenjohdattimeen tai puhelinlinjaan. Väärin maatettu yksikkö saattaa aiheuttaa sähköiskun.

HUOMIO

Asenna maavuotokytkin, jos ilmastointilaitteen asennuspaikka sitä edellyttää (esim. erittäin kosteilla alueilla).

- Jos maavuotokytkintä ei asenneta, seurauksena saattaa olla sähköisku.

Varmista, että kerääntyvä vesi tyhjennetään kunnollisesti.

- Jos tyhjennys ei tapahdu oikein, vettä saattaa tippua sisä- tai ulkoyksiköstä kastellen ja turmellen huonekaluja.

Jos laitteen toiminta on epänormaalia

Lopeta ilmastointilaitteen käyttö välittömästi ja ota yhteyttä laitteen toimittajaan.

Wi-Fi-liitäntä

VAROITUS

(Virheellisellä käsittelyllä saattaa olla vakavia seurauksia, mukaan lukien vakava loukkaantuminen tai kuolema.)

Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on rajoittuneet fyysiset, aistinvaraiset tai henkiset kyvyt tai joilla ei ole käyttöosaamista ja kokemusta, jos heitä on opetettu tai ohjattu laitteen turvallisessa käytössä ja he ymmärtävät olemassa olevat vaarat.

Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.

Älä käytä Wi-Fi-lilitäntää lääkinnällisten sähkölaitteiden tai sellaisten henkilöiden läheisyydessä, jotka käyttävät lääketieteellistä laitetta, kuten pysyvää sydämentahdistinta tai implantoitua defi brillaattoria.

- Se saattaa johtaa onnettomuuteen lääkinnällisen laitteen toimintavian takia.

Älä asenna Wi-Fi-liitäntää automaattisten hallintalaitteiden, kuten automaattiovien tai palohälyttimien läheisyyteen.

- Se saattaa johtaa toimintavian aiheuttamiin onnettomuuksiin.

Älä koske Wi-Fi-liitäntään märillä käsillä.

- Se saattaa vaurioittaa laitetta tai aiheuttaa sähköiskun tai tulipalon.

Älä roiskuta vettä Wi-Fi-liitäntään,äläkä käytä sitä kylpyhuoneessa.

- Se saattaa vaurioittaa laitetta tai aiheuttaa sähköiskun tai tulipalon.

Kun Wi-Fi-liitäntä on pudonnut tai kannatin tai kaapeli on vaurioitunut, irrota virtajohdon pistoke tai kytke katkaisin OFF-asentoon.

- Se saattaa aiheuttaa tulipalon tai sähköiskun vaaran. Ota tässä tapauksessa yhteyttä laitteen toimittajaan.

HUOMIO

(Virheellisellä käsittelyllä saattaa olla seurauksia, mukaan lukien henkilövahingot tai rakennuksen vahingot.)

Älä seiso epävakaan porrasjakkaran päällä asentaessasi tai puhdis- taessasi Wi-Fi-liitäntää.

• Saatat loukkaantua, jos putoat.

Älä käytä Wi-Fi-liitäntää muiden langattomien laitteiden, mikroaalto- uunien, langattomien puhelinten tai faksien lähelsyydessä.

• Se saattaa aiheuttaa toimintavian.

Hävittäminen

Fig. 1

Ota yhteyttä tuotteen toimittajaan tuotteen hävittämistä varten.

Huomautus:

Tämä kuvake koskee vain EU-maita.

Tämä kuvake on direktiivin 2012/19/EU artiklan 14 (tietoa käyttäjille) ja liitteen IX mukainen ja/tai direktiivin 2006/66/EY artiklan 20 (tietoa loppukäyttäjille) ja liitteen II mukainen.

MITSUBISHI ELECTRIC -tuotteesi on valmistettu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrättää ja/tai käyttää uudelleen.

Tämä kuvake tarkoittaa sitä, että sähkö- ja elektroniikkalaitteet, paristot ja akut tulee niiden käyttöiän lopussa hävittää erillään kodin jätteistä.

Jos kuvakkeen alla on kemiallinen kuvake (Fig. 1), tämä kemiallinen kuvake tarkoittaa sitä, että paristo tai akku sisältää raskasmetallia tietyssä väkevyydessä.

Tämä ilmoitetaan seuraavasti:

Hg: elohopea (0,0005 %), Cd: kadmium (0,002 %), Pb: lyijy (0,004 %)

Euroopan unionin sisällä on erillisiä keräysjärjestelmiä käytettyjä sähkö- ja elektroniikkatuotteita sekä paristoja ja akkuja varten.

Hävitä tämä laite sekä paristot ja akut asianmukaisesti paikallisessa jätteenkeräys ja -hävityskeskuksessa.

Auta meitä suojelemaan ympäristöä.

ERI OSIEN NIMET

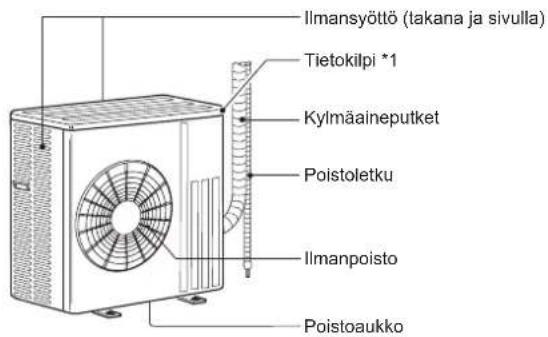

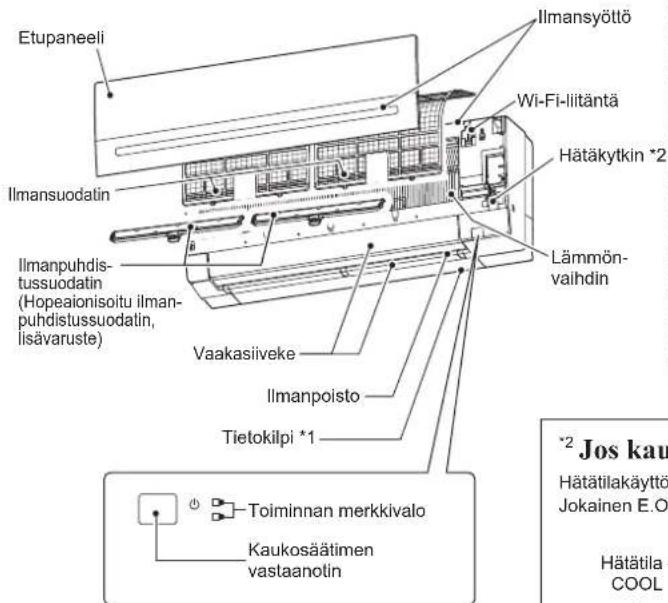

Sisäyksikkö Ulkoyksikkö

Etupaneeli Ilmansyöttö Wi-Fi-liitäntä Hätäkytkin *2 Ilmansuodatin Lämmön-valhdin Ilmanpuhdis-tussuodatin (Hopeaionisoitu ilman-puhdistussuodatin, lisävaruste) Vaakasiiveke Ilmanpoisto Tietokilpi *1 Toiminnan merkkivalo Kaukosäätimen vastaanotin *² Jos kau Hätätilakäyttö Jokainen E.O. Hätätila COOL

Ilmansyöttö (takana ja sivulla) Tietokilpi *1 Kylmäaineputket Poistoletku Ilmanpoisto Poistoaukko

Ulkoyksiköt saattavat olla ulkonäöltään erilaisia.
*1 Valmistusvuosi ja -kuukausi ilmaistaan tietokilvessä.

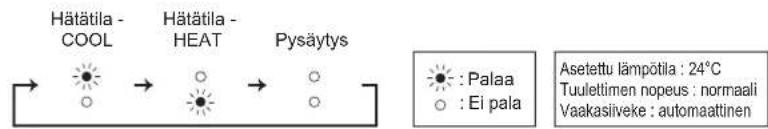

^2 Jos kaukosäädintä ei voida käyttää...

Hätätilakäyttö voidaan ottaa käyttöön painamalla sisäyksikön hätäkytkintä (E.O. SW).

Jokainen E.O. SW-kytkimen painallus vaihtaa tilaa seuraavassa järjestyksessä:

Hätätila - COOL Hätätila - HEAT Pysäytys : Palaa : Ei pala Asetettu lämpötila : 24°C Tuulettimen nopeus : normaali Vaakasilveke : automaattinen

TOIMENPITEET ENNEN KÄYTTÖÄ

Ennen käyttöä: Kytke virtajohto pistorasiaan ja/tai siirrä katkaisin päälle.

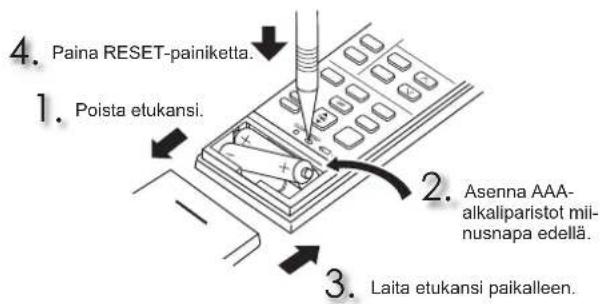

Kaukosäätimen paristojen asentaminen

4. Paina RESET-painiketta. 1. Poista etukansi. 2. Asenna AAA-alkaliparistot miinusnapa edellä. 3. Laita etukansi paikalleen.

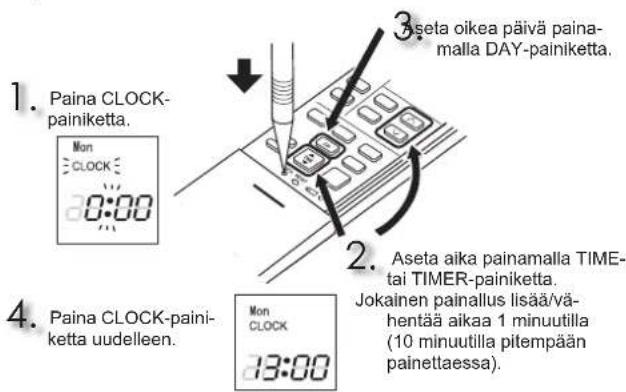

Ajan asettaminen

1. Paina CLOCK- painiketta. Mon CLOCK 0:00 2. Aseta oikea päivä paina- malla DAY-painiketta. 3. Aseta aika painamalla TIME- tai TIMER-painiketta. Jokainen painallus lisää/vä- hentää aikaa 1 minuutilla (10 minuutilla pitempään painettaessa). 4. Paina CLOCK-paini- ketta uudelleen. Mon CLOCK 13:00

TOIMENPITEET ENNEN KÄYTTÖÄ

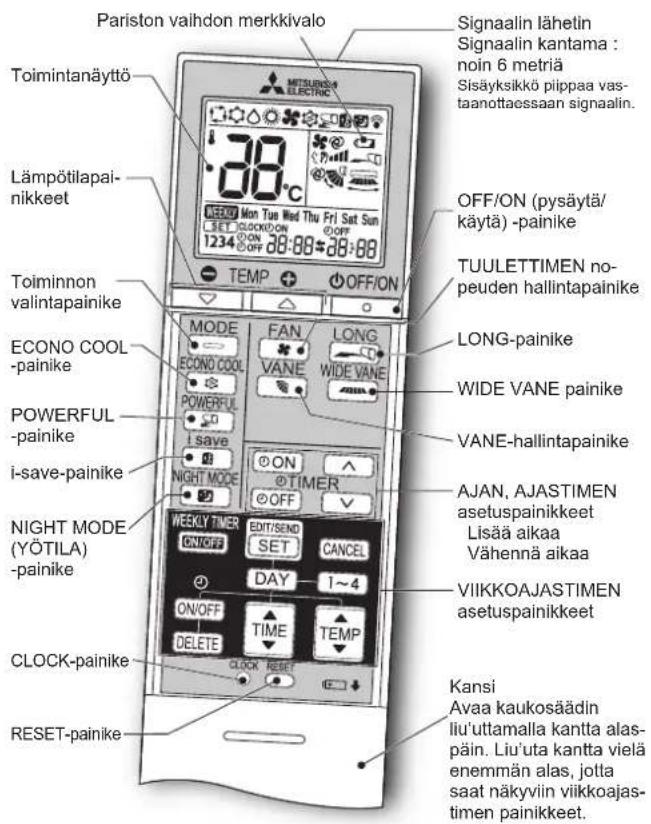

Kaukosäädin

Pariston vaihdon merkkivalo Toimintanäyttö MITSURISIK ELECTRIC 38°C Lämpötilapai- nikkeet AVERAGE Mon Tues Wed Thu Fri Sat Sun 1234 ON OFF 38:88+38:88 TEMP OFF/ON Toiminnon valintapainike ECONO COOL -painike POWERFUL -painike i-save-painike NIGHT MODE (YÖTILA) -painike CLOCK-painike RESET-painike Signaalin lähetin Signaalin kantama : noin 6 metriä Sisäyksikkö piippaa vas- taanottaessaan signaalin. OFF/ON (pysäytä/ käytä) -painike TUULETTIMEN no- peuden hallintapainike LONG-painike WIDE VANE painike VANE-hallintapainike AJAN, AJASTIMEN asetuspainikkeet Lisää aikaa Vähennä aikaa VIKKOAJASTIMEN asetuspainikkeet Kansi Avaa kaukosäädin liu'uttamalla kantta alas- päin. Liu'uta kantta vielä enemmän alas, jotta saat näkyviin viikkojas- timen painikkeet.

TIME, TIMER-ajastimenvalintapainike — Lisää aikaa Vähennä aikaa

ON (ON-ajastin) : Yksikkö menee päälle määritetyllä hetkellä.
OFF (OFF-ajastin) : Yksikkö menee pois päältä määritetyllä hetkellä.

Aseta ajastimen aika painamalla (hsāys) tai (vähennys).

VIIKKOAJASTIMEN asetuspainikkeet —

Avaa viikkoajastimen asetustila painamalla EDIT/SEND -SET

Paina DAY ja ja valitse asetettava päivä ja numero.

Paina ON/OFF, ja aseta ON/OFF, aika ja lämpötila.

Voit lopettaa viikkoajastimen asetusten tekemisen ja siirtää ne painamalla SET.

Kytke viikkoajastin käyttöön (ON) painamalla TIMER ON/OFF. ( WEEKLY -merkkivalo syttyy.)

Voit kytkeä viikkoajastimen pois käytöstä (OFF) painamalla uudelleen (Wessemmuu.)

OFF/ON (pysäytä/käytä) -painike

Toiminnon valintapainike

Lämpötilapainikkeet

Jokainen painallus nostaa tai laskee lämpötilaa yhdellä asteella.

TUULETTIMEN nopeuden hallintapainike

Ilmavirran ohjauspainike, vasen-oikea

Ilmavirran ohjauspainike, ylös-alas

LONG-painike

Tuulettimen nopeus kasvaa ja vaakasiiveke siirtyy LONG-tilan edellyttämään asentoon.

POWERFUL-painike

Tuulettimen nopeus : Ainoastaan POWERFUL-tilassa käytettävä nopeus

Vaakasiiveke : Määritä asento tai alaspäin suuntautuvan ilmavirran asento AUTO-asetuksen aikana

i-save-painike

Yksinkertaisella palautustoiminnolla voidaan palauttaa usein käytetty (esiasetettu) asetus kerran painiketta painamalla. Painamalla painiketta uudelleen voidaan palata nopeasti edelliseen asetukseen.

ECONO COOL -painike

Mikroprosessori muuttaa automaattisesti asetettua lämpöti- laa ja ilmavirtauksen suuntaa.

NIGHT MODE (YÖTILA) -painike

NIGHT MODE operation muuttaa toiminnan ilmaisimen kirk-kautta, poistaa äänimerkin käytöstä ja vähentää ulkoyksikön äänenvoimakkuutta.

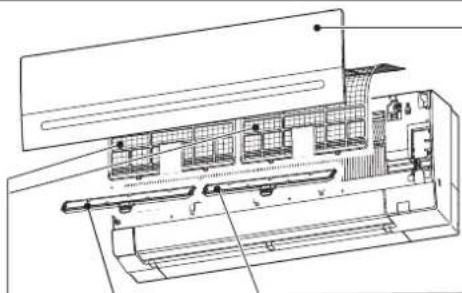

PUHDISTUS

Ohjeet:

• Kytke virtalähde pois päältä tai käännä virtakatkaisin pois päältä ennen puhdistamista.
• Älä koske metalliosiin käsin.
• Älä käytä bensiiniä, tinneriä, kiillotusjauhetta tai hyönteismyrkkyä.
• Käytä ainoastaan ohennettuja mietoja puhdistusaineita.
• Älä käytä kuurausharjaa, kovaa sientä tai vastaavaa.

Ilmansuodatin (Ilmaa puhdistava suodatin)

• Puhdista 2 viikon välein
- Poista lika imurilla tai huuhtele vedellä.
- Pese vedellä ja kuivaa hyvin varjossa.

Tärkeää

• Laitteen suorituskyky säilyy korkeana ja virrankulutus vähe- nee, kun suodattimet puhdistetaan säännöllisesti.

• Likaiset suodattimet voivat alheuttaa kondensaatiota ilmastointilaitteessa, mikä voi johtaa homeen tai muun sienikasvuston muodostumiseen. Tästä syystä suosittelemme ilmansuodattimien puhdistamista 2 viikon välein.

• Älä liota tai huuhtele vaakasiivekettä.

• Älä käytä vettä, jonka lämpötila on yli 50°C.
• Älä yritä kuivata osia suorassa auringonpaisteessa tai lämmöllä tai tulella.
• Älä käytä liikaa voimaa tuulettimen käsittelyssä, jotta se ei halkea tai vaurioidu.

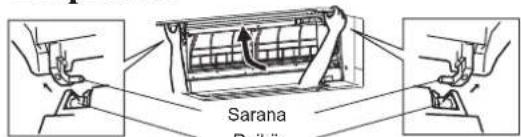

Etupaneeli

Sarana Poikä

1. Nosta etupaneelia, kunnes kuuluu "naksahdus".

2. Pidä kiinni saranoista ja vedä etupaneeli pois paikaltaan yllä olevassa kuvassa esitetyllä tavalla.

3. Pyyhi pehmeällä, kuivalla kankaalla tai huuhtele vedellä.

4. Älä liota vedessä yli kahta tuntia.

5. Kuivaa huolellisesti varjossa ennen asennusta.

6. Asenna etupaneeli päinvastaisessa järjestyksessä irrotukseen nähden. Sulje etupaneeli tiukasti ja paina nuolilla osoitetuista kohdista.

Ilmanpuhdistussuodatin (Hopeaionisoitu ilmanpuhdistussuodatin, lisävaruste)

3 kuukauden välein:

• Poista lika imurilla.
  Jos lika el irtoa imurilla:
• Liota suodatinta ja sen kehystä haaleassa vedessä ja huuhtele.
• Kuivaa se pesun jälkeen huolellisesti varjossa.

Vuosittain:

• Vaihda ilmanpuhdistimen suodatin suorituskyvyn säilyttämiseksi
  • Osanumero MAC-2360FT-B

Suodatinkisko

Asenna yksikön suodatinkiskolle työntämällä.

kön olle

Irrota yksiköstä vetämällä.

Nämä tiedot perustuvat ASETUKSEEN (EU) n:o 528/2012

MALLIN NIMI	Käsitelty esine(Osien nimi)	Aktiiviset aineet(CAS-nro)	Ominaisuus	Käyttöohje(Turvallisen käsittelyn tiedot)
MSZ-AP60/71VG SUODATIN		Hopea-natrium-vety-sirkonium-fosfaatti(265647-11-8)2-oktyyli-2H-isotiatsoli-3-oni (OIT)(26530-20-1)	AntibakteerinenHomeenesto	Käytä tätä tuotetta käyttöohjeen mukaisesti ja vain suunniteltuun käyttötarkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvilta.
MAC-2360FT-E SUODATIN		Hopea-sinkkizeoliitti(130328-20-0)	Antibakteerinen	Käytä tätä tuotetta käyttöohjeen mukaisesti ja vain suunniteltuun käyttötarkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvilta.

Wi-Fi-LIITÄNNÄN MÄÄRITTÄMINEN (Vain VGK-tyyppi)

Tämä Wi-Fi-liitäntä on yhteydessä sisäyksikköön ja viestittää siten tilatietoja ja hallitsee MELCloud-palvelusta saapuvia komentoja.

• Luo yhteys Wi-Fi-liitännän ja reitittimen välille. Katso lisätietoja yksikön mukana toimitetuista ASETUSOPPAAS-TA ja SETUP QUICK REFERENCE GUIDE (PIKA-ASENNUSOPAS) -OPPAASTA.
• ASETUSOPAS on alla mainitussa osoitteessa. http://www.melcloud.com/Support
• MELCloud-käyttöopas on alla mainitussa osoitteessa. http://www.melcloud.com/Support

TEKNISET TIEDOT

Malli	Sisäyksikkö		MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Ulkoyksikkö		MUZ-AP60VG		MUZ-AP71VG
Toiminto			Jäähdytys	Lämmitys	Jäähdytys	Lämmitys
Virtalähde			~ /N, 230 V, 50 Hz
Jäähdytys/lämmitysteho (nimellinen)		kW	6,1	6,8	7,1	8,1
Ottoteho (nimellinen)		kW	1,59	1,67	2,01	2,12
Paino	Sisäyksikkö	kg	16		17
	Ulkoyksikkö	kg	40		55
Kylmäaineen täyttökapasiteetti (R32)		kg	1,05		1,50
IP-luokka	Sisäyksikkö		IP 20
	Ulkoyksikkö		IP 24
Sallittu ylin käyttö-paine	LP ps	MPa	2,77
	HP ps	MPa	4,17
Melutaso (SPL)	Sisällä (erittäin korkea/korkea/normaali/matala/hiljainen)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Ulkoyksikkö	dB(A)	56	57	56	55

Taattu käyttöalue

		Sisäyksikkö	Ulkoyksikkö
Jäähdytys	Yläraja	32°C DB23°C WB	46°C DB—
	Alaraja	21°C DB15°C WB	-10°C DB—
Lämmitys	Yläraja	27°C DB—	24°C DB18°C WB
	Alaraja	20°C DB—	-15°C DB-16°C WB

Huomautus:

Luokitusehto

Jäähdytys — Sisällä: 27°C DB, 19°C WB

Ulkona: 35°C DB

Lämmitys — Sisällä: 20°C DB

DB: Kuiva hehkulamppu

WB: Märkä hehkulamppu

Wi-Fi-liitäntä

Malli MAC-567IFB2-E
Syöttöjännite DC 12,7 V (sisäyksiköstä)
Virrankulutus MAKS. 2 W
Koko K × L × S (mm) 79 × 44 × 18,5
Paino (g) 60 (mukaan lukien kaapeli)
Lähettimen tehotaso (MAKS.) 17,5 dBm @IEEE 802.11b
RF-kanava	1 kanava ~ 13 kanavaa (2 412~2 472 MHz)
Radioprotokolla IEEE 802.11b/g/n (20)
Salaus AES
Todennus WPA2-PSK
Ohjelmistoversio XX.00

Vaatimustenmukaisuusvakuutus on alla mainitussa osoitteessa.

Lopeta tällaisissa tapauksissa ilmastointilaitteen käyttö ja ota yhteyttä laitteen toimittajaan.

• Kun sisäyksiköstä vuotaa tai valuu vettä.
  • Kun toiminnon merkkivalo vilkkuu.
• Kun katkaisin laukeaa säännöllisesti.
• Kaukosäätimen signaalia ei vastaanoteta, jos huoneessa on sähköinen ON/OFF-tyyppinen loistevalo (invertterityyppiset loistelamput jne.).
• Ilmastointilaitteen käyttö häiritsee televisio- tai radiovastaanottoa. Häiriön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.
• Jos kuuluu epänormaali ääni.
• Kun havaitaan kylmäainevuoto.

BEZPEČNOSTNÍ OPATŘENÍ

Kellaaja seadistamine

1. Vajutage nuppu CLOCK. Mon CLOCK 0:00 2. Päeva valimiseks vajutage nuppu DAY. 3. Kellaaja seadistamiseks vajutage kas nuppu TIME v sektsooni TIMER nuppe. Iga nupuvajutus suurendab/v hendab kellaaega 1 minuti vi (pika vajutuse korral 10 minu) 4. Vajutage uuesti nuppu CLOCK. Mon CLOCK 13:00

KASUTAMISEKS ETTEVALMISTAMINE

Kaugjuhtimispult

Patarei vahetuse Indikaator Toimingu kuva Temperatureiuri- nupud Režiimi valimise nupp Ökonomse jahutuse nupp ECONO COOL Nupp POWERFUL Nupp i-save Öörežiimi nupp NIGHT MODE Kellanupp CLOCK Lähtestusnupp RESET MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun 1234 ON OFF ON TEMP OFF/ON MODE ECONO COOL POWERFUL I SAVE NIGHT MODE WEEKLY TIMER ON/OFF EDIT/SEND SET CANCEL DAY 1~4 TIME TEMP CLOCK RESET Signaaliedastuse sektsioon Signaali ulatus: ligikaudu 6 m Siseseadmest kostab piiksumist, kui see võtab vastu signaali. Nupp OFF/ON (välja-/sisselüitus) Ventilaatori kiiruse juhtnupp FAN Nupp LONG (Pikk) Nupp WIDE VANE Labade juhtnupp VANE Seadistusnupud TIME (Kellaaeg) ja TIMER (Taimer) Aja suurendamine Aja vähendamine Seadistusnupud WEEKLY TIMER (Nädalataimer) Kaas Lükake kaas alla, et kaugjuhtimispult avada. Lükake seda veel allapoole, et avada nädalataimeri nupud.

Aprëkina apstäklj
Dzesëšana —	lekëjä iekärta:	27 °C DB, 19 °C WB
	Ärëjä iekärta:	35 °C DB
Apsilde —	lekëjä iekärta:	20 °C DB
	Ärëjä iekärta:	7 °C DB, 6 °C WB

Wi-Fi saskarne

IŠJUNGIMO/JJUNGIMO (sustabdyti/paleisti) mygtukas

Režimo pasirinkimo mygtukas

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.
