NAVODILA ZA UPORABO MSZ-AP60VGK MITSUBISHI

Tlačidlo vol'by režimu

Tlačidlá teploty

Pomen simbolov, uporabljenih na notranji in/ali zunanji enoti

	OPOZORILO(Nevarnost požara)	Naprava uporabljva vnetljivo hladilno sredstvo.Če hladilno sredstvo pušča in pride v stik s plamenom ali grelnim telesom, začne nastajati strupen plin, hkrati pa obstaja nevarnost požara.
	Preden začnete uporabljati napravo, pozorno preberite NAVODILA ZA UPORABO.
	Servisno osebje mora pred uporabo prebrati NAVODILA ZA UPORABO in NAMESTITVENI PRIROČNIK.
	Podrobne informacije najdete v NAVODILIH ZA UPORABO, NAMESTITVENEM PRIROČNIKU in podobnem gradivu.

- Ker so v izdelku vrteči se deli in deli, ki lahko povzročijo električni udar, morate pred uporabo prebrati "Varnostne ukrepe".

- Ker so opozorila, ki so navedena tukaj, pomembna za varnost, jih morate obvezno upoštevati.

- Ko preberete ta priročnik, ga skupaj z namestitvenim priročnikom shranite na lahko dosegljivem mestu za primer, da bi ga potrebovali.

Oznake in njihov pomen

OPOZORILO:

Napačna uporaba bo zelo verjetno povzročila resno nevarnost, ki lahko priveđe do smrti, hude poškodbe ipd.

POZOR:

Napačna uporaba lahko v določenih okoliščinah povzroči resno nevarnost.

Pomen simbolov, uporabljenih v teh navodilih

: Tega ne delajte.

: Obvezno upoštevajte navodila.

: Prstov, palic in drugih predmetov ne potiskajte v napravo.

: Nikoli ne stopajte na notranjo ali zunanjo enoto in na njih ne odlagajte ničesar.

: Nevarnost električnega udara. Bodite previdni.

: Obvezno izvlecite vtikač iz napajalne vtičnice.

: Ne pozabite izklopiti električnega napajanja.

: Nevarnost požara.

: Naprave se nikoli ne dotikajte z mokrimi rokami.

: Naprave ne polivajte z vodo.

OPOZORILO

Ne uporabljajte provizoričnih priklopov na napajanje ter ne uporabljajte podaljškov all razdelilnikov za priklop več naprav v eno omrežno vtičnico • To lahko povzroči pregrevanje, požar ali električni udar.

Vtikač napajalnega kabla mora biti čist in čvrsto vstavljen v vtičnico.

- Umazan vtikač lahko povzroči požar all električni udar.

Ne navijajte, vlecite, poškodujte ali predelujte napajalnega kabla in nanj ne odlagajte težkih predmetov.

• To lahko povzroči požar ali električni udar.

Ne IZKLOPITE/VKLOPITE glavnega stikala in ne odklopite vtikača napa-jalnega kabla med delovanjem.

• To lahko povzroči iskrenje, ki lahko zaneti požar.

- Ko notranjo enoto IZKLOPITE z daljinskim upravljalnikom, IZKLOPITE glavno stikalo ali odklopite vlikač napajalnega kabla.

Svojega telesa ne izpostavljajte neposrednemu hladnemu zračnemu toku dlje časa.

• To lahko škoduje vašemu zdravju.

Naprave ne sme namestiti, premestiti, razstaviti, predelati ali popraviti uporabnik.

- Nepravilno ravnanje s klimatsko napravo lahko povzroči požar, električni udar, poškodbo, puščanje vode, ipd. Posvetujte se s prodajalcem.

- Če je napajalni kabel poškodovan, ga mora proizvajalec ali pooblaščeni serviser zamenjati, da prepreči morebitno nevarnost.

Med nameščanjem, premeščanjem ali servisiranjem enote pazite, da v hladilni tokokrog ne pride nobena druga snov, razen navedenega hladil-nega sredstva (R32).

- Prisotnost drugih snovi, npr. zraka, lahko povzroči neobičajen dvig tlaka in privede do eksplozije all poškodbe.

- Uporaba drugega hladilnega sredstva od posebej določenega za ta sistem lahko povzroči mehansko okvaro, motnje delovanja sistema ali okvaro enote. V najhujšem primeru lahko to privede do resnega ogrožanja varnosti izdelka

Te naprave naj ne uporabljajo osebe z omejenimi fi zičnimi, zaznavnimi ali duševnimi zmožnostmi, osebe brez zadostnih izkušenj in znanja (vključno z otroci), razen će so pod nadzorom oziroma jih o uporabi pouči oseba, ki je odgovorna za njihovo varnost.

Prstov, palic in drugih predmetov ne potiskajte v vstopne in izstopne zračne odprtine.

- Ker se med delovanjem vgrajeni ventilator vrli z visoko hitrostjo, lahko pride do poškodb.

Če zaznate nenavadno delovanje (vonj po zažganem ipd.), klimatsko napravo takoj izklopite ter lztaknite vtlkač all IZKLOPITE glavno stikalo.

- Nadaljnje delovanje klimatsko naprave v neustreznem stanju lahko povzroči okvaro, požar ali električni udar. V tem primeru se obrnite na prodajalca.

Če klimatska naprava ne hladi ali ne greje, je možno uhajanje hladilne tekočine. Če ugotovlte, da hladilno sredstvo pušča, takoj izkloplte napravo dobro prezračite prostor in se posvetujte s prodajalcem. Če je pri popravilu treba napravo znova napolniti s hladilnim sredstvom, serviserja prosite, naj vam razloži podrobnosti.

- Hladilno sredstvo, ki ga uporabljka klimatska naprava, ni škodljivo. Običajno ne pušča. Če pa hladilno sredstvo pušča in pride v stik s plamenom ali grelnim telesom ventilatorskega grelnika, kerozinskega grelnika ali plinskega gorilnika in začne nastajati strupen plin, hkrati pa obstaja nevarnost požara.

Uporabnik ne sme v nobenem primeru poskusiti oprati notranjosti notranje enote. Če je notranjost enote treba očistiti, se obrnite na prodajalca.

- Neprimeren detergent lahko poškoduje plastični material v notranjosti enote, kar lahko povzroči puščanje vode. Če detergent pride v stik z električnimi deli ali motorjem, to lahko povzroči okvaro, dimljenje ali požar.

- Naprava mora biti v prostoru, kjer ni stalno delujočih virov vžiga (npr. odprtega plamena, naprave s plinskim gorilnikom ali električnega grelnika).

- Upoštevajte, da hladilno sredstvo morda nima vonja.

- Ne uporabljajte drugih sredstev za pospeševanje odmrzovanja ali za čiščenje naprave kot tistih, ki jih priporoča proizvajalec.

Naprava je namenjena za uporabo s strani strokovnih ali ustrezno usposobljenih uporabnikov v trgovinah, lahki industriji in na kmetijah ter za komercialno uporabo s strani nestrokovnih uporabnikov.

POZOR

Ne dotikajte se dovoda zraka ali aluminijastih lamel na notranji/zunanji enoti.

• To bi lahko povzročilo poškodbe.

Naprave ne smete poškropiti z insekticidom ali z gorljivim razpršilnim sredstvom.

• To lahko povzroči požar ali poškodbo ohišja.

Hišnih ljubljenčkov in rastlin ne izpostavljajte neposrednemu zračnemu toku.

• To lahko škoduje zdravju živali ali sobnih rastlin.

VARNOSTNI UKREPI

Pod notranjo/zunanjo enoto ne postavite druge električne naprave ali pohištva.

- Iz naprave lahko kaplja voda, ki povzroči škodo ali motnje v delovanju.

- Enota lahko pade in koga poškoduje

Pri spreminjanju nastavitev in čiščenju enote stopite na stabilno podlago.

• V nasprotnem primeru se lahko poškodujete pri padcu.

Ne vlecite napajalnega kabla.

- S tem bi lahko pretrgali vodnik v kablu, kar lahko povzroči pregrevanje ali požar.

- To lahko povzroči puščanje baterij, požar ali eksplozijo.

Naprava ne sme dlje kot 4 ure delovati pri visoki vlažnosti zraka (80 % ali več relativne vlažnosti) in/ali pri odprtih zunanjih vratih ali oknih.

- V napravi se začne kondenzirati voda, ki lahko začne kapljati ven ter zmoči ali poškoduje pohištvo.

- Kondenzirana voda v klimatski napravi lahko povzroči razvoj gliv, kot je npr. plesen.

Naprave ne uporabljajte v druge namene, npr. za skladiščenje hrane, rejo živali, gojenje rastlin ali uravnavanje klime v prostorih z natančnimi instrumenti ali umetninami.

- To bi lahko povzročilo poslabšanje kakovosti predmetov oziroma škodilo živalim in rastlinam.

Gorilnih naprav ne izpostavljajte neposrednemu zračnemu toku.

• To lahko povzroči nepopolno izgorevanje.

Nikoli in iz nobenega razloga ne vstavljajte baterij v usta, da jih po nesreč ne pogoltnete.

- Če baterije pogoltnete, se lahko zadušite in/ali zastrupite.

Pred čiščenjem IZKLOPITE klimatsko napravo ter izvlecite napajalni kabel ali IZKLOPITE glavno stikalo.

- Ker se med delovanjem vgrajeni ventilator vrti z visoko hitrostjo, lahko pride do poškodb.

Če dlje časa ne nameravate uporabljati klimatske naprave, izvlecite napa-jalni kabel ali pa IZKLOPITE glavno stikalo.

• V napravi se lahko nabere umazanija in povzroči požar ali pregrevanje.

Hkrati zamenjajte vse baterije daljinskega upravljalnika z novimi istega tipa - Uporaba nove baterije skupaj s staro lahko povzroči pregrevanje, puščanje, požar ali eksplozijo baterije.

Če tekočina iz baterij pride v stik s kožo ali obleko, jo morate temeljito izprati s čisto tekočo vodo.

- Če tekočina iz baterlj pride v stik z očmi, jih temeljito izperite s čisto tekočo vodo in takoj poiščite zdravniško pomoč.

Če klimatsko napravo uporabljate v prostoru, v katerem je gorilna naprava poskrbite za dobro prezračevanje prostora.

- Nezadostno prezračevanje lahko povzroči pomanjkanje kisika v prostoru.

Če slišite grmenje all obstaja nevarnost udara strele, IZKLOPITE glavno stikalo naprave.

- Udar strele lahko poškoduje napravo.

Po nekaj sezonah uporabe klimatske naprave je treba poleg rednega čiščenja opraviti tudi vzdrževalni pregled.

- Umazanija in prah v notranjosti enole lahko povzročila neprijeten vonj, pospešita razvoj gliv, kot je plosen, ali zamašita odtok, kar je lahko vzrok za puščanje vode iz notranje enote. Pregled in vzdrževanje sta postopka, ki zahtevata posebno strokovno znanje, zalo se glede tega obrnite na prodajalca.

Stikal se ne dotikajte z mokrimi rokami.

• To lahko povzroči električni udar.

Klimatske naprave ne čistite z vodo in nanjo ne postavljajte posod, v katerih je voda, npr. cvetličnih vaz.

• To lahko povzroči požar ali električni udar.

Ne stopajte na zunanjo enoto in nanjo ne odlagajte ničesar.

- V nasprotnem primeru se lahko poškodujete pri padcu oziroma lahko predmet pade z nje.

POMEMBNO

Umazani fi ltri povzročajo kondenzacijo v klimatski napravi, kar lahko povzroči razvoj gliv, kot je npr. plesen. Priporočamo, da zračne fi ltre očistite vsaka 2 tedna.

Pred začetkom obratovanja se prepričajte, da so vodoravne lamele v zaprtem položaju. Če naprava začne delovati, ko so vodoravne lamele v odprtem položaju, se te morda ne bodo vrnile v pravilni položaj.

Za nameščanje

OPOZORILO

Za namestitev klimatske naprave se obrnite na prodajalca.

- Klimatske naprave naj ne poskuša namestiti uporabnik sam, saj postopek zahteva posebno strokovno znanje in veščine. Nepravilna namestitev klimatske naprave lahko povzroči puščanje vode, požar ali električni udar.

Klimatska naprava naj bo priključena na električni priključek, namenjen samo napravl.

- Če priključek napaja več naprav, lahko pride do pregrevanja ali požara.

Naprave ne namestite v prostoru, kjer bi lahko uhajal vnetljiv plin.

- Če vnetljiv plin uhaja in se nabira v bližini zunanje enote, lahko pride do eksplozije.

- Ne priključite ozemljitvenega voda na plinovod, vodovod, strelovod ali telefonski ozemljitveni vod. Nepravilna ozemljitev lahko povzroči električni udar

POZOR

Glede na mesto postavitve klimatske naprave (npr. v vlažnem okolju) namestite prekinjevalo uhajavega toka po ozemljitvenem vodu.

- Če prekinjevala uhajavega toka po ozemljitvenem vodu ne namestite, obstaja nevarnost električnega udara.

Poskrbite za pravilno odvajanje odpadne vode.

- Če iztočna cev ni pravilno napeljana, lahko iz notranje/zunanje enote kaplja kondenzirana voda in poškoduje pohištvo.

V primeru nepravilnega delovanja

Nemudoma ugasnite klimatsko napravo in se obmite na prodajalca.

Za brezžični vmesnik Wi-Fi

OPOZORILO

(Zaradi nepravilne uporabe lahko pride do hudih posledic, vključno s hudimi telesnimi poškodbami in smrtjo.)

To napravo smejo uporabljati otroci od 8 leta dalje in osebe z omejenimi fi zlčnimi, zaznavnlmi all duševnimi zmožnostmi oziroma brez zadostnih izkušenj in znanja, će so pod nadzorom oziroma so bili poučeni o varni uporabi naprave in razumejo z njo povezane nevarnosti.

Otrokom ne dovolite, da bi se igrali z napravo. Otroci ne smejo brez nadzora izvajati čiščenja in vzdrževalnih del.

Brezžičnega vmesnika Wi-Fi ne uporabljajte v bližini medicinske električne opreme ali oseb, ki uporabljajo medicinske pripomočke, kot sta srčni spodbujevalnik in vsadni kardioverter-defi brillator.

- To lahko povzroči nesrečo zaradi okvare medicinske opreme oziroma pripomočka.

Brezžičnega vmesnika Wi-Fi ne postavite v bližno samodejno upravljanih naprav, kot so samodejna vrata ali požarni alarmi.

• To lahko povzroči nesrečo zaradi okvare.

Brezžičnega vmesnika Wi-Fi se ne dotikajte z mokrimi rokami.

- To lahko povzroči poškodbo naprave, električni udar ali požar.

Brezžičnega vmesnika Wi-Fi ne polivajte z vodo in ga ne uporabljajte v kopalnici.

• To lahko povzroči poškodbo naprave, električni udar ali požar.

Če vam brezžični vmesnik Wi-FI pade na tla oziroma se poškoduje njegov nastavek ali kabel, izklopite vtikač električnega kabla oziroma IZKLOPITE glavno stikalo.

- To lahko povzroči požar ali električni udar. V tem primeru se obrnite na prodajalca.

POZOR

(Nepravilno ravnanje z napravo lahko privede do telesnih poškodb ali poškodb zgradbe.)

Pri nastavljanju ali čiščenju brezžičnega vmesnika Wi-Fi ne stojte na nestabilni lestvi.

- Če padete, se lahko poškodujete.

Brezžičnega vmesnika Wi-Fi ne uporabljajte v bližini drugih brezžičnih naprav, mikrovalovnih pečlc, brezžičnih telefonov all telefaksov.

• Lahko povzroči nepravilno delovanje.

ODSTRANEVANJE

Fig. 1

Glede odstranitve izdelka se obrnite na prodajalca.

Opomba:

Ta oznaka je namenjena samo državam EU.

Oznaka je skladna s 14. členom Direktive 2012/19/EU, Informacije za uporabnike in dodatkom IX oziroma z 20. členom Direktive 2006/66/ES, Informacije za končne uporabnike in dodatkom II.

Izdelek MITSUBISHI ELECTRIC je izdelan iz visokokakovostnih materialov, ki se lahko reciklirajo ter ponovno uporabijo.

Ta oznaka označuje električne in elektronske naprave, baterije in akumulatorje, ki morajo biti ob koncu življenjske dobe odstranjene ločeno od ostalih gospodinjskih odpadkov.

Če je pod oznako natisnjen kemijski simbol (Fig. 1), ta opozarja, da baterija ali akumulator vsebuje težko kovino v določeni koncentraciji. To je navedeno na ta način: Hg: živo srebro (0,0005 %), Cd: kadmij (0,002 %), Pb: svinec (0,004 %)

V Evropski Uniji obstajajo sistemi ločenega zbiranja izrabljenih električnih in elektronskih naprav, baterij in akumulatorjev.

Proximo, da vso opremo, baterije in akumulatorje odstranite na ustrezen način v lokalnih centrih za zbiranje/recikliranje odpadkov.

Pomagajte nam ohranjati okolje, v katerem živimo!

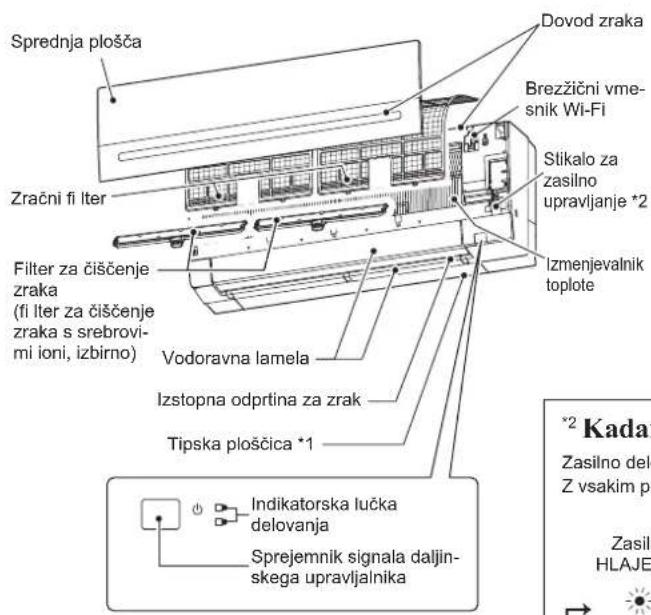

IMENA POSAMEZNIH DELOV

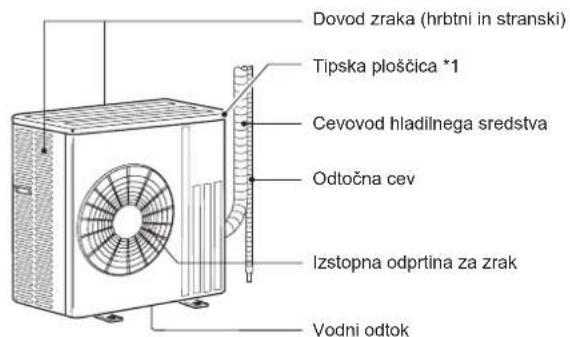

Notranja enota Zunanja enota

Sprednja plošča Zračni fi lter Filter za čiščenje zraka (fi lter za čiščenje zraka s srebrovi- mi ioni, izbirno) Vodoravna lamela Izstopna odprtina za zrak Tipska ploščica *1 Indikatorska lučka delovanja Sprejemnik signala daljin- skega upravljalnika Dovod zraka Brezžični vme- snik Wi-Fi Stikalo za zasilno upravljanje *2 Izmenjevalnik toplote *2 Kada Zasilno dele Z vsakim pr Zasilo HLAJE

Dovod zraka (hrbtni in stranski) Tipska ploščica *1 Cevovod hladilnega sredstva Odločna cev Izstopna odprtina za zrak Vodni odtok

Videz zunanje enote je lahko drugačen.
*1 Na tipski ploščici sta navedena leto in mesec izdelave.

^2 Kadar ni mogoče uporabiti daljinskega upravljalnika ...

Zasilno delovanje vklopite s stikalom za vklop zasilnega delovanja na notranji enoti (E.O. SW). Z vsakim priliskom E.O. SW se nastavilev spremeni v naslednjem zaporedju:

Nastavljena temperatura: 24 °C Hitrost ventilatorja: srednja Vodoravna lamela: samodejno

PRIPRAVA NA UPORABO

Pred uporabo: Vtikač napajalnega kabla priključite v električno vtičnico in/ali vklopite glavno stikalo.

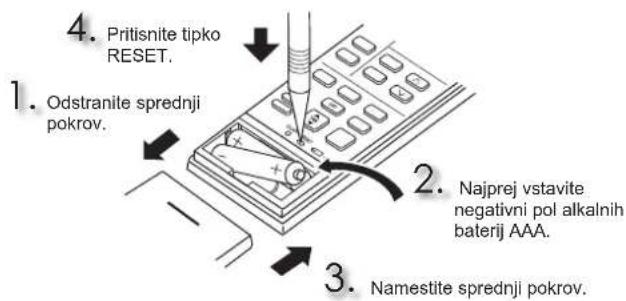

Vstavljanje baterij v daljinski upravljalnik

4. Pritisnite tipko RESET. 1. Odstranite sprednji pokrov. 2. Najprej vstavite negativni pol alkalnih baterij AAA. 3. Namestite sprednji pokrov.

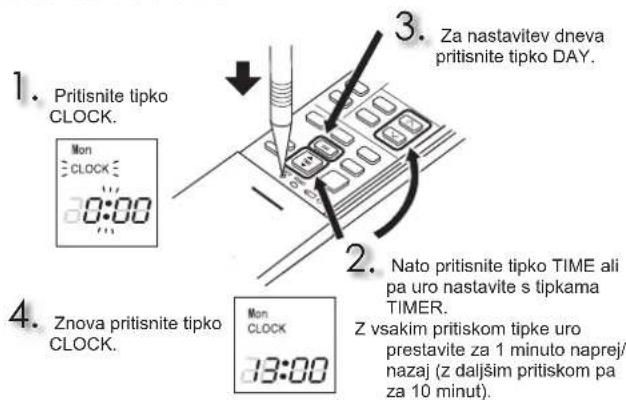

Nastavitev ure

1. Pritisnite tipko CLOCK. 30:00 2. Nato pritisnite tipko TIME ali pa uro nastavite s tipkama TIMER. Z vsakim pritiskom tipke uro prestavite za 1 minuto naprej/ nazaj (z daljšim pritiskom pa za 10 minut). 4. Znova pritisnite tipko CLOCK. Mon CLOCK 13:00 3. Za nastavitev dneva pritisnite tipko DAY.

PRIPRAVANA UPORABO

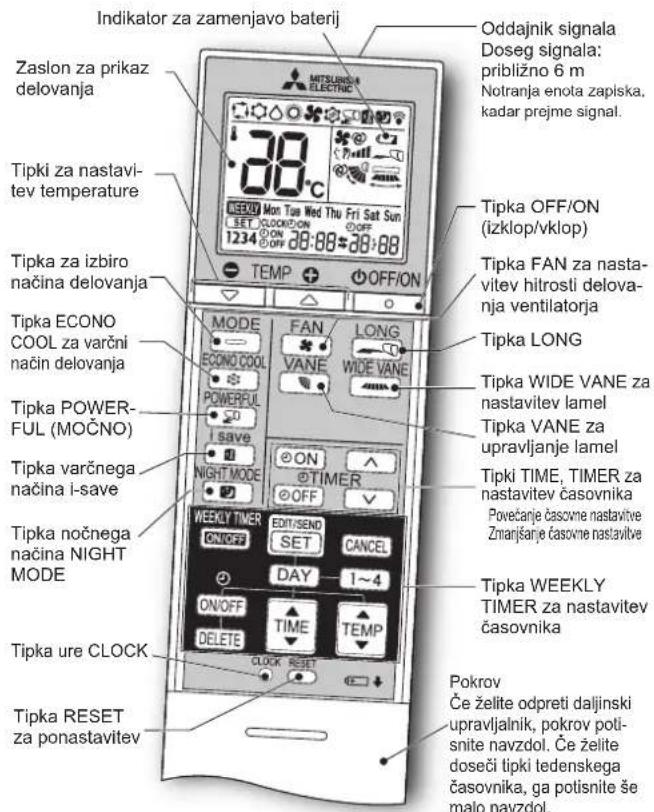

Daljinski upravljalnik

Indikator za zamenjavo baterij Oddajnik signala Doseg signala: približno 6 m Notranja enota zapiska, kadar prejme signal. Zaslon za prikaz delovanja 38°C SET CLOCK ON 1234 ON 28:88*28:88 Temp OFF/ON Tipka OFF/ON (izklop/vklop) Tipka FAN za nasta- vitev hitrosti delova- nja ventilatorja Tipka LONG Tipka WIDE VANE za nastavilev lamel Tipka VANE za upravljanje lamel Tipki TIME, TIMER za nastavitev časovnika Povečanje časovne nastavitve Zmanjšanje časovne nastavitve Tipka WEEKLY TIMER za nastavitve časovnika Pokrov Če želite odpreti daljinski upravljalnik, pokrov poti- snite navzdol. Če želite doseči tipki tedenskega časovnika, ga potisnite še malo navzdol. Tipka ECONO COOL za varčni način delovanja MODE FAN LONG ECONO COOL VANE WIDE VANE POWERFUL I save NIGHT MODE ON OFF WEEKLY TIMER EDIT/SEND CANCEL ON/OFF SET DAY 1~4 ON/OFF TIME DELETE TEMPT CLOCK RESET Tipka ure CLOCK Tipka RESET za ponastavitev

Tipka za nastavitev časa (TIME) in časovnika (TIMER)

Povečanje časovne nastavitve Zmanjšanje časovne nastavitve

©ON (časovnik VKLOPA): enota se VKLOPI ob nastavljeni uri.

©OFF (časovnik IZKLOPA) : enota se IZKLOPI ob nastavljeni uri.

Uro časovnika nastavite s tipkama (naprej) in (nazaj).

Tipka WEEKLY TIMER za nastavitev časovnika

Pritisnite tipko ča pdprete nastavitev tedenskega časovnika.

S tipkama DAY in Izberite dan in številko nastavitve.

S tipkami ON/OFF, TIME nastavite VKLOP/IZKLOP, uro in temperaturo.

Za zaključek in prenos nastavitev tedenskega časovnika pritisnite SET.

Pritisnite tipko WEEKLY TIMER, da VKLOPITE tedenski časovnik. (WEEKLY zasveti.)

Če želite IZKLOPITI tedenski časovnik, znova pritisnite tipko

OFF/ON

Tipka OFF/ON (izklop/vklop)

MODE

Tipka za izbiro načina delovanja

⊕

Tipki za nastavitev temperature

Z vsakim pritiskom se temperatura spremeni za 1 °C.

FAN

Tipka FAN za nastavitev hitrosti delovanja ventilatorja

WIDE VANE

Upravljalni gumb za pretok zraka levo-desno

VANE

Upravljalni gumb za pretok zraka gor-dol

LONG

Tipka LONG

Hitrost ventilatorja se poveča in vodoravna lamela se premakne v položaj za način daljšega dosega (LONG).

POWERFUL

Tipka POWERFUL (MOČNO)

Vodoravna lamela : Nastavljeni položaj ali položaj navzdol usmerjenega zračnega toka med nastavitvijo SAMODEJNO

i save

Tipka varčnega načina i-save

Poenostavljena funkcija obnovitve prejšnjih nastavitve vam omogoča priklic pogosto uporabljane nastavitve (prednastavitve) s preprostim pritiskom tipke save. Če želite spet hitro preklopiti na prejšnjo nastavitve, znova pritisnite tipko.

ECONO COOL

Tipka ECONO COOL za varčni način delovanja

Nastavljeno temperaturo in smer zračnega toka samodejno spreminja mikroprocesor.

NIGHT MODE

Tipka nočnega načina NIGHT MODE

Pri delovanju NOČNI NAČIN (NIGHT MODE) se spremeni svetlost indikatorja delovanja, piskanje je onemogočeno, glasnost zunanje enote pa omejena.

Čiščenje

Navodila:

• Pred čiščenjem izklopite napajalni kabel oziroma glavno stikalo naprave.
  • Kovinskih delov se ne dotikajte z rokami.
• Ne uporabljajte bencina, razredčila, loščil ali insekticidov.
• Uporabljajte samo blage raztopine čistil.

• Ne uporabljate krtač, trdih gobic in podobnih pripomočkov.

• Vodoravne lamele ne namakajte v vodi in je ne izpirajte.
  • Voda ne sme imeti več kot 50 °C.

• Delov naprave ne sušile na neposredni sončni svellobi, grelnikih ali nad ognjem.
• Ventilatorja ne pritiskajte premočno, ker lahko poči ali se odlomi.

• Redno čistite fi Itre, da zagotovite dobro delovanje in zmanjšate porabo električne energije.
• Umazani fi ltri povzročajo kondenzacijo v klimatski napravi, kar lahko povzroči razvoj gliv, kot je npr. plesen. Priporočamo, da zračne fi ltre očistite vsaka 2 tedna.

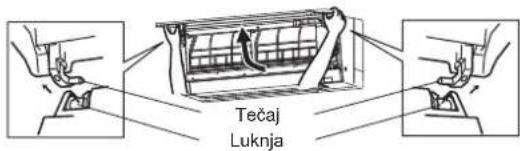

Sprednja plošča

Tečaj Luknja

1. Dvignite sprednjo ploščo do točke, ko zaslišite "klik".

2. Primate za tečaja in jo izvlecite, kot je prikazano na zgornji ilustraciji.

- Obrišite jo z mehko suho krpo ali pa jo operite z vodo.

- Ne namakajte je v vodi več kot dve uri.

- Preden jo namestite, naj se popolnoma osuši v senci.

1. Sprednjo ploščo namestite po istem postopku, vendar v obratnem vrstnem redu. Dobro zaprite sprednjo ploščo in pritisnite na točki, ki sta označeni s puščicama.

Filter za čiščenje zraka

(fi lter za čiščenje zraka s srebrovimi ioni, izbirno)

Vsake 3 mesece:

• S sesalcem posesajte prah.

Ko s sesalcem ne morete odstraniti umazanije:

- Filter z ohišjem potopite v mlačno vodo, nato pa ga izperite.

- Ko ga operete, ga pustite v senci, da se osuši.

Vsako leto:

- Zamenjajte fi iter za čiščenje zraka, da zagotovite dobro delovanje.

- Številka dela:

MAC-2360FT-E

Pritisnite za na- mestilev v enoto s pomočjo vodila za fi iter.

Vodilo za fi Iter - to ila

Povlecite za odstranitev iz enote.

Podatki na podlagi UREDBE (EU) št. 528/2012

IME MODELA	Obravnavani del(ime dela)	Aktivna snov(št. CAS)	Lastnosti	Navodila za uporabo(Informacije o varni uporabi)
MSZ-AP60/71VG FILTER		Srebrov natrijev vodikov cirkonijev fosfat(265647-11-8)2-oktil-2H-izotiazol-3-on (OIT)(26530-20-1)	Protibakterijski, proti plesni	Izdelek uporabljajte skladno z navodili v pri-ročniku in le za predviden namen.Ne vstavljajte ga v usta. Hranite ga zunaj do-sega otrok.
MAC-2360FT-E	FILTER	Srebrov cinkov zeolit(130328-20-0)	Protibakterijski	Izdelek uporabljajte skladno z navodili v pri-ročniku in le za predviden namen.Ne vstavljajte ga v usta. Hranite ga zunaj do-sega otrok.

NASTAVITEV BREZŽIČNEGA VMESNIKA Wi-Fi (samo tip VGK)

Brezžični vmesnik Wi-Fi prenaša informacije o stanju in ukaze iz enote MELCloud v notranjo enoto.

Sprednja plošča

Brezžični vmesnik Wi-Fi

Opomba:

• Brezžični vmesnik Wi-Fi povežite z usmerjevalnikom. Glejte SETUP MANUAL (NASTAVITVENI PRIROČNIK) in SETUP QUICK REFERENCE GUIDE (KRATKA REFERENČNA NAVODILA ZA NASTAVITEV), ki sta priložena tej enoti.
• NASTAVITVENI PRIROČNIK je na voljo na spodnjem spletnem mestu. http://www.melcloud.com/Support
• Uporabniški priročnik za MELCloud je na voljo na spodnjem spletnem mestu. http://www.melcloud.com/Support

TEHNIČNI PODATKI

Model	Notranja enota		MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Zunanja enota		MUZ-AP60VG		MUZ-AP71VG
Funkcija			Hlajenje	Gretje	Hlajenje	Gretje
Napajanje			~ /N, 230 V, 50 Hz
Jakost		kW	6,1	6,8	7,1	8,1
Vhod		kW	1,59	1,67	2,01	2,12
Teža	Notranja enota	kg	16 17
	Zunanja enota	kg	40 55
Količina hladilnega sredstva (R32)		kg	1,05		1,50
IP-koda	Notranja enota		IP 20
	Zunanja enota		IP 24
Dovoljen presežni delovni tlak	Nizek tlak	MPa	2,77
	Visok tlak	MPa	4,17
Raven hrupa (SPL)	Notranja enota (Zelo Visok/Visok/Srednji/Nizek/Tiho)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Zunanja enota	dB(A)	56	57	56	55

Zajamčeni razpon delovanja

		Notranja enota	Zunanja enota
Hlajenje	Zgornja meja	32 °C DB23 °C WB	46 °C DB—
	Spodnja meja	21 °C DB15 °C WB	-10 °C DB—
Gretje	Zgornja meja	27 °C DB—	24 °C DB18 °C WB
	Spodnja meja	20 °C DB—	-15 °C DB-16 °C WB

Opomba:

Nazivne vrednosti
Hlajenje – Notranja enota:		27 °C DB, 19 °C WB
	Zunanja enota:	35 °C DB
Gretje – Notranja enota:		20 °C DB
	Zunanja enota:	7 °C DB, 6 °C WB

DB: Suh termometer
WB: Moker termometer

Brezžični vmesnik Wi-Fi

Model MAC-567IFB2-E
Vhodna napetost 12,7 VDC (iz notranje enote)
Električna poraba NAJV. 2 W
Velikost V × Š × G (mm) 79×44×18,5
Teža (g) 60 (vključno s kablom)
Jakost oddajnika (NAJV.) 17,5 dBm @IEEE 802.11b
RF-kanal 1–13 kanal (2412–2472 MHz)
Radiofrekvenčni protokol IEEE 802.11b/g/n (20)
Šifriranje AES
Preverjanje pristnosti WPA2-PSK
Različica programske opreme XX.00

Izjava o skladnosti je na voljo na spodnjem spletnem mestu.
http://www.melcloud.com/Support

ODPRAVLJANJE TEŽAV

V naslednjih primerih nemudoma ugasnite klimatsko napravo in se obrnite na prodajalca.

• Iz notranje enote teče ali kaplja voda.
• Indikatorska lučka delovanja utripa.
  • Varovalka se pogosto aktivira.
• Enota ne sprejema signala daljinskega upravljalnika v prostoru, kjer so nameščene elektronske fluorescentne svetilke (inverterske fluorescentne svetilke, ipd.).
• Delovanje naprave moti delovanje radijskega ali televizijskega sprejemnika. Morda bo treba namestiti ojačevalnik signala za napravo, katere delovanje je moteno.
• Če zaslišite nenavadne zvoke.
• Če ugotovite, da hladilno sredstvo pušča.

MĂSURI DE SIGURANTĂ

Filtar zraka (fi ltar za pročišćavanje zraka)

Filtar za pročišćavanje zraka (Filtar za pročišćavanje zraka s ioniziranim srebrom, opcija)

Svaka 3 mjeseca:

- Usisavačem uklonite prljavštinu.

Kada se prljavština ne može ukloniti usisavanjem:

• Namočite filtar i njegov okvir u mlakoj vodi prije nego što ih isperete.
• Nakon pranja ga dobro osušite u hladu.

Svake godine:

- Zamijenite ga novim fi ltrom za pročišćavanje zraka radi postizanja najveće učinkovitosti.

• Broj dijelova MAC-2360FT-E

Vodilica fi Itra

Gurnite da biste ugradili u jedinicu duž vodilice fi ltra.

piste dlinicu fi itra.

Povucite da biste izvadili iz jedinice.

Ove informacije zasnivaju se na UREDBI (EU) br. 528/2012

NAZIV MODELA	Obrađena stavka (nazivi dijelova)	Aktivne tvari (CAS br.)	Svojstvo	Upute za korištenje (informacije za sigurno rukovanje)
MSZ-AP60/71VG FILTAR		Srebrni natrijev hidrogen cirkonij fosfat (265647-11-8) 2-oktil-2H-izotiazol-3-on (OIT) (26530-20-1)	Antibakterijski Protiv plijesni	Koristite se ovim proizvodom u skladu s naznakama pri-ručnika s uputama te samo za ono za što je namijenjen.Ne stavljajte u usta. Držite podalje od djece.
MAC-2360FT-E FILTAR		Srebrni cinkov zeolit (130328-20-0)	Antibakterijski	Koristite se ovim proizvodom u skladu s naznakama pri-ručnika s uputama te samo za ono za što je namijenjen.Ne stavljajte u usta. Držite podalje od djece.

POSTAVLJANJE Wi-Fi SUČELJA (samo VGK modeli)

Ovo Wi-Fi sučelje prenosi informacije o statusu i upravlja iz usluge MELCloud povezivanjem s unutarnjom jedinicom.

Prednja ploča Wi-Fi sučelje

Napomena:

• Postavite vezu između Wi-Fi sučelja i usmjerivača. Pogledajte PRIRUČNIK ZA POSTAVLJANJE i SETUP QUICK REFERENCE GUIDE (KRATKI VODIČ ZA POSTAVLJANJE) koji su isporučeni s uređajem.
• PRIRUČNIK ZA POSTAVLJANJE pronađite na mrežnom mjestu u nastavku. http://www.melcloud.com/Support
• Korisnički priručnik za uslugu MELCloud pronadite na mrežnom mjestu u nastavku. http://www.melcloud.com/Support

SPECIFIKACIJE

Model	Unutarnja		MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Vanjska		MUZ-AP60VG		MUZ-AP71VG
Funkcija			Rashlađivanje	Grijanje	Rashlađivanje	Grijanje
Napajanje			~/N, 230 V, 50 Hz
Kapacitet		kW	6,1	6,8	7,1	8,1
Ulaz		kW	1,59	1,67	2,01	2,12
Težina	Unutarnja	kg	16		17
	Vanjska	kg	40		55
Kapacitet punjenja rashladnog sredstva (R32)		kg	1,05		1,50
IP kod	Unutarnja		IP 20
	Vanjska		IP 24
Dopušteni prekomjerni radni tlak	LP ps	MPa	2,77
	HP ps	MPa	4,17
Razina buke (SPL)	Unutarnja (vrlo visoko/visoko/srednje/nisko/utišano)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Vanjska	dB(A)	56	57	56	55

Taster za izbor režima rada

Tasteri za temperaturu

Svaki pritisak povećava ili snižava temperaturu za 1 °C.

Taster za kontrolu brzine ventilatora – FAN

Taster za regulisanje smera strujanja vazduha nalevo-nadesno

Taster za regulisanje smera strujanja vazduha nagore-nadole

Taster LONG (dugi režim rada)

Brzina ventilatora se povećava, a horizontalna lopatica se pomera u položaj za režim rada LONG.

Opomba: serijska številka je zapisana na tipski ploščici enote.
