NAVODILA ZA UPORABO MSZ-AY20VGK MITSUBISHI

Pomen simbolov, uporabljenih na notranji in/ali zunanji enoti

	OPOZORILO(Nevarnost požara)	Naprava uporabljva vnetljivo hladilno sredstvo.Če hladilno sredstvo pušča in pride v stik s plamenom ali grelnim telesom, začne nastajati strupen plin, hkrati pa obstaja nevarnost požara.
	Preden začnete uporabljati napravo, pozorno preberite NAVODILA ZA UPORABO.
	Servisno osebje mora pred uporabo prebrati NAVODILA ZA UPORABO in NAMESTITVENI PRIROČNIK.
	Podrobne informacije najdete v NAVODILIH ZA UPORABO, NAMESTITVENEM PRIROČNIKU in podobnem gradivu.

• Ker so v izdelku vrteči se deli in deli, ki lahko povzročijo električni udar, morate pred uporabo prebrati "Varnostne ukrepe".
• Ker so opozorila, ki so navedena tukaj, pomembna za varnost, jih morate obvezno upoštevati.
• Ko preberete ta priročnik, ga skupaj z namestitvenim priročnikom shranite na lahko dosegljivem mestu za primer, da bi ga potrebovali.
• Wi-Fi ^ je registrirana blagovna znamka združenja Wi-Fi Alliance ^ .

Oznake in njihov pomen

OPOZORILO:

Napačna uporaba bo zelo verjetno povzročila resno nevarnost, ki lahko priveđe do smrti, hude poškodbe ipd.

POZOR:

Napačna uporaba lahko v določenih okoliščinah povzroči resno nevarnost.

Pomen simbolov, uporabljenih v teh navodilih

	: Tega ne delajte.
	: Obvezno upoštevajte navodila.
	: Prstov, palic in drugih predmetov ne poliskajte v napravo.
	: Nikoli ne stopajte na notranjo ali zunanjo enoto in na njih ne odlagajte ničesar.
	: Nevarnost električnega udara. Bodite previdni.
	: Obvezno izvlecite vtikač iz napajalne vtičnice.
	: Ne pozabite izklopiti električnega napajanja.
	: Nevarnost požara.
	: Naprave se nikoli ne dotikajte z mokrimi rokami.
	: Naprave ne polivajte z vodo.

OPOZORILO

Ne uporabljajte provizoričnih priklopov na napajanje ter ne uporabljajte podaljškov ali razdelilnikov za priklop več naprav v eno omrežno vtičnico.

- To lahko povzroči pregrevanje, požar ali električni udar.

Vtikač napajalnega kabla mora biti čist in čvrsto vstavljen v vtičnico.

- Umazan vtikač lahko povzroči požar ali električni udar.

Ne navljajte, vleclte, poškodujte ali predelujte napajalnega kabla in nanj ne odlagajte težkih predmetov.

- To lahko povzroči požar ali električni udar.

Ne IZKLOPITE/VKLOPITE glavnega stikala in ne odklopite vti-kača napajalnega kabla med delovanjem.

- To lahko povzroči iskrenje, ki lahko zaneti požar.

- Ko notranjo enoto IZKLOPITE z daljinskim upravljalnikom, IZKLOPITE glavno stikalo ali odklopite vtikač napajalnega kabla.

Svojega telesa ne izpostavljajte neposrednemu hladnemu zračnemu toku dlje časa.

- To lahko škoduje vašemu zdravju.

Naprave ne sme namestiti, premestiti, razstaviti, predelati ali popraviti uporabnik.

- Nepravilno ravnanje s klimatsko napravo lahko povzroči požar, električni udar, poškodbo, puščanje vode, ipd. Posvetujte se s prodajalcem.

- Če je napajalni kabel poškodovan, ga mora proizvajalec ali poo-blaščeni serviser zamenjati, da prepreči morebitno nevarnost.

Med nameščanjem, premeščanjem ali servisiranjem enote pazite, da v hladilni tokokrog ne pride nobena druga snov, razen navedenega hladilnega sredstva (R32).

- Prisotnost drugih snovi, npr. zraka, lahko povzroči neobičajen dvig tlaka in privede do eksplozije ali poškodbe.

- Uporaba drugega hladilnega sredstva od posebej določenega za ta sistem lahko povzroči mehansko okvaro, motnje delovanja sistema ali okvaro enote. V najhujšem primeru lahko to privede do resnega ogrožanja varnosti izdelka.

Te naprave naj ne uporabljajo osebe z omejenimi fi zičnimi, zaznavnlmi ali duševnlmi zmožnostmi, osebe brez zadostnih izkušenj in znanja (vključno z otroci), razen će so pod nadzorom oziroma jih o uporabi pouči oseba, ki je odgovorna za njihovo varnost.

	Prstov, palic in drugih predmetov ne potiskajte v vstopne in izstopne zračne odprtine.Ker se med delovanjem vgrajeni ventilator vrti z visoko hitrostjo, lahko pride do poškodb.
	Če zaznate nenavadno delovanje (vonj po zažganem lpd.), klimatsko napravo takoj izklopite ter iztaknite vtikač ali IZKLOPITE glavno stikalo.Nadaljnje delovanje klimatske naprave v neustreznem stanju lahko povzroči okvaro, požar ali električni udar. V tem primeru se obrnite na prodajalca.
	Če klimatska naprava ne hladi ali ne greje, je možno uhajanje hladilne tekočine. Če ugotovite, da hladilno sredstvo pušča, takoj izklopite napravo, dobro prezračite prostor in se posvetujte s prodajalcem. Če je pri popravilu treba napravo znova napolniti s hladilnim sredstvom, serviserja prosite, naj vam razloži podrobnosti.Hladilno sredstvo, ki ga uporablja klimatska naprava, ni škodljivo. Običajno ne pušča. Če pa hladilno sredstvo pušča in pride v stik s plamenom ali grelnim telesom ventilatorskega grelnika, kerozinskega grelnika ali plinskega gorilnika in začne nastajati strupen plin, hkrati pa obstaja nevarnost požara.
	Uporabnik ne sme v nobenem primeru poskusiti oprati notranjosti notranje enote. Če je notranjost enote treba očistiti, se obrnite na prodajalca.Neprimeren detergent lahko poškoduje plastični material v notranjosti enote, kar lahko povzroči puščanje vode. Če detergent pride v stik z električnimi deli ali motorjem, to lahko povzroči okvaro, dimljenje ali požar.Naprava mora biti v prostoru, kjer ni stalno delujočih virov vžiga (npr. odprtega plamena, naprave s plinskim gorilnikom ali električnega grelnika).Upoštevajte, da hladilno sredstvo morda nima vonja.Ne uporabljajte drugih sredstev za pospeševanje odmrzovanja ali za čiščenje naprave kot tistih, ki jih priporoča proizvajalec.Ne predirajte in ne zažigajte naprave.
	Notranja enota mora biti nameščena v prostoru, katerega površina presega navedeno vrednost. O tem se posvetujte s prodajalcem.
	Naprava je namenjena za uporabo s strani strokovnih ali ustre-zno usposobljenih uporabnikov v trgovinah, lahki industriji in na kmetijah ter za komercialno uporabo s strani nestrokovnih uporabnikov.

VARNOSTNI UKREPI

POZOR

Ne dotikajte se dovoda zraka ali aluminijastih lamel na notranji/ zunanji enotl.

• To bi lahko povzročilo poškodbe.

Naprave ne smete poškropiti z insekticidi, gorljivimi razpršilnimi sredstvl, osvežilci zraka all protlbakterljskimi sredstvl.

- To lahko povzroči požar ali poškodbo ohišja.

Hišnih ljubljenčkov in rastlin ne izpostavljajte neposrednemu zračnemu toku.

- To lahko škoduje zdravju živali ali sobnih rastlin.

Pod notranjo/zunanjo enoto ne postavite druge električne naprave ali pohištva.

- Iz naprave lahko kaplja voda, ki povzroči škodo ali motnje v delovanju.

- Enota lahko pade in koga poškoduje.

Pri spreminjanju nastavitev in čiščenju enote stopite na stabilno podlago.

- V nasprotnem primeru se lahko poškodujete pri padcu.

Ne vlecite napajalnega kabla.

- S tem bi lahko pretrgali vodnik v kablu, kar lahko povzroči pregrevanje ali požar.

- To lahko povzroči puščanje baterij, požar ali eksplozijo.

Naprava ne sme dlje kot 4 ure delovati pri visoki vlažnosti zraka (80 % ali več relativne vlažnosti) in/ali pri odprtih zunanjih vratih ali oknih.

- V napravi se začne kondenzirati voda, ki lahko začne kapljati ven ter zmoči ali poškoduje pohištvo.

- Kondenzirana voda v klimatski napravi lahko povzroči razvoj gliv, kot je npr. plesen.

Naprave ne uporabljajte v druge namene, npr. za skladiščenje hrane, rejo živali, gojenje rastlin ali uravnavanje klime v prostorih z natančnimi instrumenti ali umetninami.

- To bi lahko povzročilo poslabšanje kakovosti predmetov oziroma škodilo živalim in rastlinam.

Gorilnih naprav ne izpostavljajte neposrednemu zračnemu toku.

- To lahko povzroči nepopolno izgorevanje.

Nikoli in iz nobenega razloga ne vstavljajte baterij v usta, da jih po nesreči ne pogoltnete.

- Če baterije pogoltnete, se lahko zadušite in/ali zastrupite.

Pred čiščenjem IZKLOPITE klimatsko napravo ter izvlecite napajalni kabel ali IZKLOPITE glavno stikalo.

- Ker se med delovanjem vgrajeni ventilator vrti z visoko hitrostjo, lahko pride do poškodb.

Če dlje časa ne nameravate uporabljati klimatske naprave, izvlecite napajalni kabel ali pa IZKLOPITE glavno stikalo.

- V napravi se lahko nabere umazanija in povzroči požar ali pre-grevanje.

Hkrati zamenjajte vse baterije daljinskega upravljalnika z novimi istega tipa.

- Uporaba nove baterije skupaj s staro lahko povzroči pregrevanje, puščanje, požar ali eksplozijo baterije.

Če tekočina iz baterij pride v stik s kožo ali obleko, jo morate temeljito izprati s čisto tekočo vodo.

- Če tekočina iz baterij pride v stik z očmi, jih temeljito izperite s čisto tekočo vodo in takoj poliščite zdravniško pomoč.

Če klimatsko napravo uporabljate v prostoru, v katerem je gorilna naprava, poskrbite za dobro prezračevanje prostora.

- Nezadostno prezračevanje lahko povzroči pomanjkanje kisika v prostoru.

Klimatske naprave ne uporabljajte, potem ko ste na tla nanesli zaščitno sredstvo.

- Komponente v zaščitnem sredstvu se lahko prilepijo na notranjost notranje enote, kar lahko povzroči puščanje vode ali pršenje rose

Če slišite grmenje ali obstaja nevarnost udara strele, IZKLOPITE glavno stikalo naprave.

- Udar strele lahko poškoduje napravo.

Po nekaj sezonah uporabe klimatske naprave je treba poleg rednega čiščenja opraviti tudi vzdrževalni pregled.

- Umazanija in prah v notranjosti enote lahko povzročita neprijeten vonj, pospešila razvoj gliv, kot je plesen, ali zamašita odtok, kar je lahko vzrok za puščanje vode iz notranje enote. Pregled in vzdrževanje sta postopka, ki zahtevata posebno strokovno znanje, zato se glede tega obrnite na prodajalca.

Stikal se ne dotikajte z mokrimi rokami.

• To lahko povzroči električni udar.

Klimatske naprave ne čistite z vodo in nanjo ne postavljajte posod, v katerih je voda, npr. cvetličnih vaz.

- To lahko povzroči požar ali električni udar.

Ne stopajte na zunanjo enoto in nanjo ne odlagajte ničesar.

- V nasprotnem primeru se lahko poškodujete pri padcu oziroma lahko predmet pade z nje.

POMEMBNO

Umazani fi ltri povzročajo kondenzacijo v klimatski napravi, kar lahko povzroči razvoj gliv, kot je npr. plesen. Priporočamo, da zračne fi ltre očistite vsaka 2 tedna.

Pred začetkom obratovanja se prepričajte, da so vodoravne lamele v zaprtem položaju. Če naprava začne delovati, ko so vodoravne lamele v odprtem položaju, se te morda ne bodo vrnile v pravilni položaj.

VARNOSTNI UKREPI

Za nameščanje

⚠ OPOZORILO
	Za namestitev klimatske naprave se obrnite na prodajalca.Klimatske naprave naj ne poskuša namestiti uporabnik sam, saj postopek zahteva posebno strokovno znanje in veščine. Nepravilna namestitev klimatske naprave lahko povzroči puščanje vode, požar ali električni udar.
	Klimatska naprava naj bo priključena na električni priključek, namenjen samo napravi.Če priključek napaja več naprav, lahko pride do pregrevanja ali požara.
	Naprave ne namestite v prostoru, kjer bi lahko uhajal vnetljiv plin.Če vnetljiv plin uhaja in se nabira v bližini zunanje enote, lahko pride do eksplozije.
	Napravo ustrezno ozemljite.Ne priključite ozemljitvenega voda na plinovod, vodovod, strelovod ali telefonski ozemljitveni vod. Nepravilna ozemljitev lahko povzroči električni udar.
⚠ POZOR
	Glede na mesto postavitve klimatske naprave (npr. v vlažnem okolju) namestite prekinjevalo uhajavega toka po ozemljitvenem vodu.Če prekinjevala uhajavega toka po ozemljitvenem vodu ne name-stite, obstaja nevarnost električnega udara.
	Poskrbite za pravilno odvajanje odpadne vode.Če iztočna cev ni pravilno napeljana, lahko iz notranje/zunanje enote kaplja kondenzirana voda in poškoduje pohistvo.
V primeru nepravilnega delovanjanemudoma ugasnite klimatsko napravo in se obrnite na prodajalca.

/ primeru nepravilnega delovanja

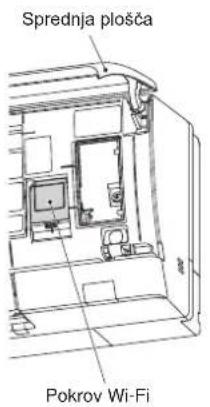

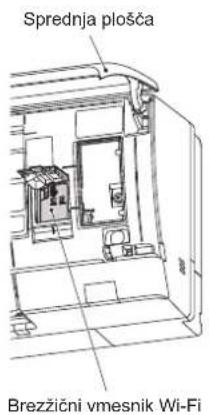

Za brezžični vmesnik Wi-Fi

⚠ OPOZORILO(Zaradi nepravilne uporabe lahko pride do hudih posledic, vključno s hudimi telesnimi poškodbami in smrtjo.)
	To napravo smejo uporabljati otroci od 8 leta dalje in osebe z omejenimi fi zičnimi, zaznavnimi ali duševnimi zmožnostmi oziroma brez zadostnih izkušenj in znanja, će so pod nadzorom oziroma so bili poučeni o varni uporabi naprave in razumejo z njo povezane nevarnosti.
	Otrokom ne dovolite, da bi se igrali z napravo. Otroci ne smejo brez nadzora izvajati čiščenja in vzdrževalnih del.
	Brezžičnega vmesnika Wi-Fi ne uporabljajte v bližini medicinske električne opreme ali oseb, ki uporabljajo medicinske pripomočke, kot sta srčni spodbujevalnik in vsadni kardioverter-defi brillator.To lahko povzroči nesrečo zaradi okvare medicinske opreme oziroma pripomočka.
	Brezžičnega vmesnika Wi-Fi ne postavite v bližino samodejno upravljanih naprav, kot so samodejna vrata ali požarni alarmi.To lahko povzroči nesrečo zaradi okvare.
	Brezžičnega vmesnika Wi-Fi se ne dotlkajte z mokrlml rokami.To lahko povzroči poškodbo naprave, električni udar ali požar.
	Brezžičnega vmesnika Wi-Fi ne polivajte z vodo in ga ne uporabljajte v kopalnici.To lahko povzroči poškodbo naprave, električni udar ali požar.
	Če vam brezžični vmesnik Wi-Fi pade na tla oziroma se poškoduje njegov nastavek ali kabel, izklopite vtikač električnega kabla oziroma IZKLOPITE glavno stikalo.To lahko povzroči požar ali električni udar. V tem primeru se obrnite na prodajalca.
⚠ POZOR(Nepravilno ravnanje z napravo lahko privede do telesnih poškodb ali poškodb zgradbe.)
	Pri nastavljanju ali čiščenju brezžičnega vmesnika Wi-Fi ne stojte na nestabilni lestvi.Če padete, se lahko poškodujete.
	Brezžičnega vmesnika Wi-Fi ne uporabljajte v bližini drugih brezžičnih naprav, mikrovalovnih pečic, brezžičnih telefonov ali telefaksov.Lahko povzroči nepravilno delovanje.

ODSTRANEVANJE

Fig. 1

Glede odstranitve izdelka se obrnite na prodajalca.

Opomba:

Ta oznaka je namenjena samo državam EU. Oznaka je skladna s 14. členom Direktive 2012/19/EU, Informacije za uporabnike in dodatkom IX oziroma z 20. členom Direktive 2006/66/ES, Informacije za končne uporabnike in dodatkom II.

Izdelek MITSUBISHI ELECTRIC je izdelan iz visokokakovostnih materialov, ki se lahko reciklirajo ter ponovno uporabijo.

Ta oznaka označuje električne in elektronske naprave, baterije in akumulatorje, ki morajo biti ob koncu življenjske dobe odstranjene ločeno od ostalih gospodinjskih odpadkov.

Če je pod oznako natisnjen kemijski simbol (Fig. 1), ta opozarja, da baterija ali akumulator vsebuje težko kovino v določeni koncentraciji. To je navedeno na ta način: Hg: živo srebro (0,0005 %), Cd: kadmij (0,002 %), Pb: svinec (0,004 %)

V Evropski Uniji obstajajo sistemi ločenega zbiranja izrabljenih električnih in elektronskih naprav, baterij in akumulatorjev.

Proximo, da vso opremo, baterije in akumulatorje odstranite na ustrezen način v lokalnih centrih za zbiranje/recikliranje odpadkov.

Pomagajte nam ohranjati okolje, v katerem živimo!

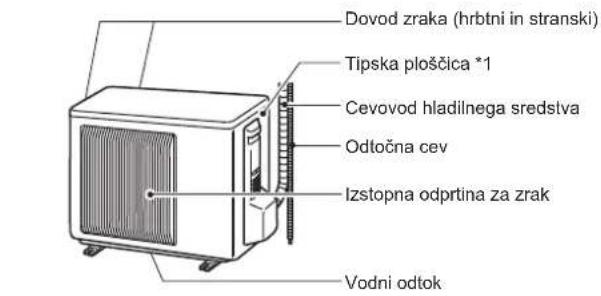

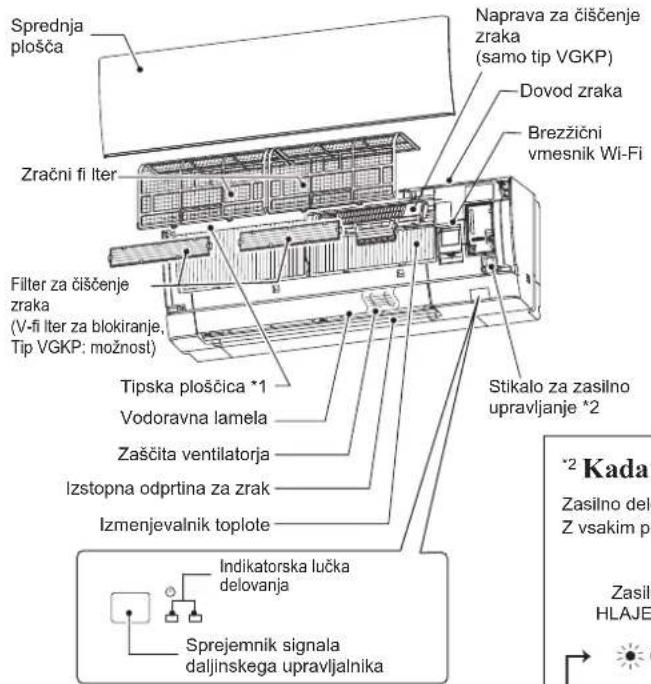

IMENA POSAMEZNIH DELOV

Notranja enota Zunanja enota

Sprednja plošča Zračni fi iter Filter za čiščenje zraka (V-fi iter za blokiranje, Tip VGKP: možnost) Tipska ploščica *1 Vodoravna lamela Zaščita ventilatorja Izstopna odprtina za zrak Izmenjevalnik toplote Indikatorska lučka delovanja Sprejemnik signala daljinskega upravljalnika Naprava za čiščenje zraka (samo tip VGKP) Dovod zraka Brezžični vmesnik Wi-Fi Stikalo za zasilno upravljanje *2 *2 Kada Zasilno delo Z vsakim pr Zasilno HLAJE

Dovod zraka (hrbtni in stranski) Tipska ploščica *1 Cevovod hladilnega sredstva Odtočna cev Izstopna odprtina za zrak Vodni odtok

Videz zunanje enote je lahko drugačen.
*1 Na tipski ploščici sta navedena leto in mesec izdelave.

^2 Kadar ni mogoče uporabiti daljinskega upravljalnika ...

Zasilno delovanje vklopite s stikalom za vklop zasilnega delovanja na notranji enoti (E.O. SW). Z vsakim pritiskom E.O. SW se nastavitev spremeni v naslednjem zaporedju:

Nastavljena temperatura: 24 °C Hitrost ventilatorja: srednja Vodoravna lamela: samodejno

PRIPRAVANAUPORABO

Pred uporabo: Vtikač napajalnega kabla priključite v električno vtičnico in/ali vklopite glavno stikalo.

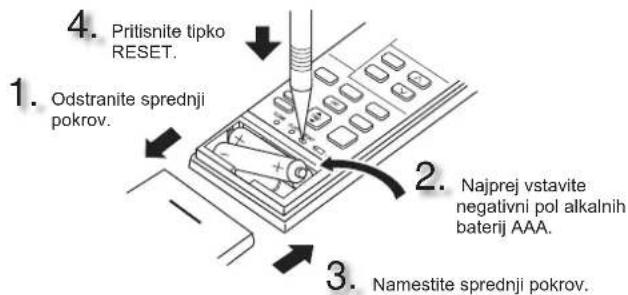

Vstavljanje baterij v daljinski upravljalnik

4. Pritisnite tipko RESET. 1. Odstranite sprednji pokrov. 2. Najprej vstavite negativni pol alkalnih baterij AAA. 3. Namestite sprednji pokrov.

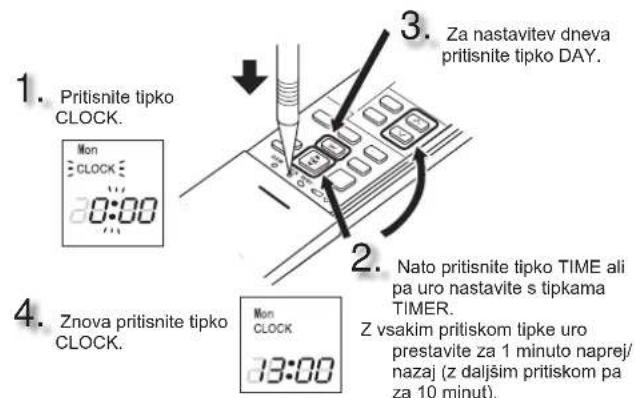

Nastavitev ure

1. Pritisnite tipko CLOCK. 2. Nato pritisnite tipko TIME ali pa uro nastavite s tipkama TIMER. 3. Za nastavitev dneva pritisnite tipko DAY. 4. Znova pritisnite tipko CLOCK. Mon CLOCK 13:00 Z vsakim pritiskom tipke uro prestavite za 1 minuto naprej/ nazaj (z daljšim pritiskom pa za 10 minut).

PRIPRAVANA UPORABO

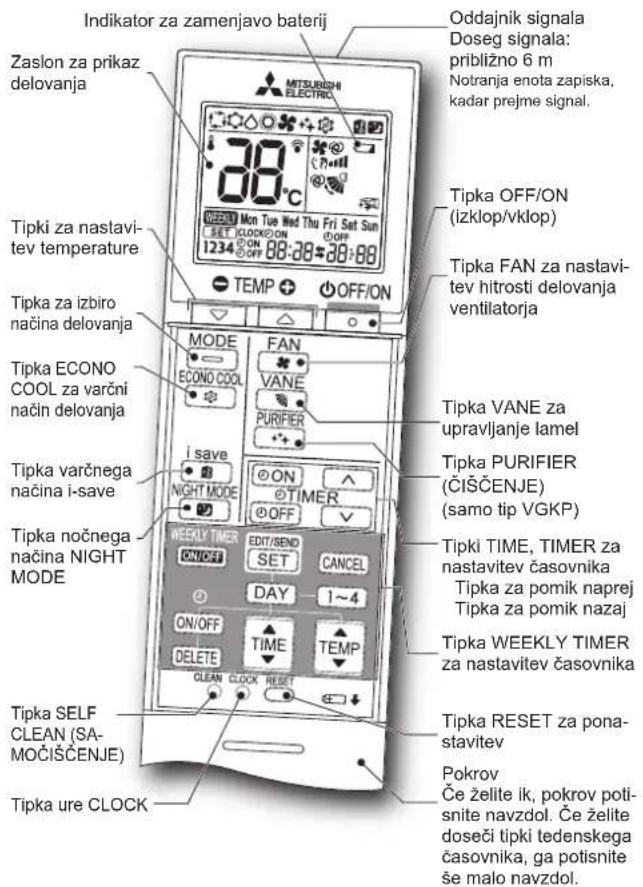

Daljinski upravljalnik

Indikator za zamenjavo baterij Oddajnik signala Doseg signala: približno 6 m Notranja enota zapiska, kadar prejme signal. Zaslon za prikaz delovanja 38°C MON Tue Wed Thu Fri Sat Sun 1234 OFF ON 88:88=38:88 Tipka OFF/ON (izklop/vklop) Tipka FAN za nastavi- tev hitrosti delovanja ventilatorja Tipka ECONO COOL za varčni način delovanja Tipka VANE za upravljanje lamel Tipka PURIFIER (ČIŠČENJE) (samo tip VGKP) Tipka varčnega načina i-save i save NIGHT MODE ON TIMER OFF Tipka nočnega načina NIGHT MODE ECONO COOL FAN VANE PURIFIER WEEKLY TIMER EDIT/SEND SET CANCEL DAY 1~4 ON/OFF TIME TEMP DELETE CLEAN CLOCK RESET Tipka SELF CLEAN (SA- MOČIŠČENJE) Tipka RESET za pona- stavitev Pokrov Če želite ik, pokrov poti- snite navzdol. Če želite doseči tipki tedenskega časovnika, ga potisnite še malo navzdol. Tipka ure CLOCK

Tipka za nastavitev časa (TIME) in časovnika (TIMER) —— Premaknite uro naprej/nazaj

ON (časovnik VKLOPA): enota se VKLOPI ob nastavljeni uri.
OFF (časovnik IZKLOPA) : enota se IZKLOPI ob nastavljeni uri.

Uro časovnika nastavite s tipkama (naprej) in (nazaj).

Tipka WEEKLY TIMER za nastavitev časovnika —

Pritisnite tipko da pdprete nastavitev tedenskega časovnika.

S tipkama 📄 My izbenite dan in številko nastavitve.

S tipkami ON/OFF, TIME nastavite VKLOP/IZKLOP, uro in temperaturo.

Za zaključek in prenos nastavitev tedenskega časovnika pritisnite SET.

Pritisnite tipko WEEKLY TIMER, da VKLOPITE tedenski časovnik. (WEEKLY zasveti.)

Če želite IZKLOPITI tedenski časovnik, znova pritisnite tipko WEEKLY TIMER INCH. (WEIGASNE.)

OFF/ON

Tipka OFF/ON (izklop/vklop)

MODE

Tipka za izbiro načina delovanja

+

Tipki za nastavitev temperature

-

Z vsakim pritiskom se temperatura spremeni za 1 °C.

FAN

Tipka FAN za nastavitev hitrosti delovanja ventilatorja

VANE

Upravljalni gumb za pretok zraka gor-dol

Usmerjanje zračnega toka levo-desno

Pred začetkom delovanja ročno premaknite navpično lamelo.

Tipka varčnega načina i-save

Poenostavljena funkcija obnovitve prejšnjih nastavitev vam omogoča priklic pogosto uporabljane nastavitve (prednastavitve) s preprostim pritiskom tipke želite spet hitro preklopiti na prejšnjo nastavitev, znova pritisnite tipko.

ECONO COOL

Tipka ECONO COOL za varčni način delovanja

Nastavljeno temperaturo in smer zračnega toka samodejno spreminja mikroprocesor.

NIGHT MODE

Tipka nočnega načina NIGHT MODE

Pri delovanju NOČNI NAČIN (NIGHT MODE) se spremeni svetlost indikatorja delovanja, piskanje je onemogočeno, glasnost zunanje enote pa omejena.

PURIFIER

Tipka za čiščenje zraka

Med delovanjem funkcije za čiščenje zraka vgrajena naprava v notranji enoti zmanjša glivice v zraku, viruse, plesni in alergene.

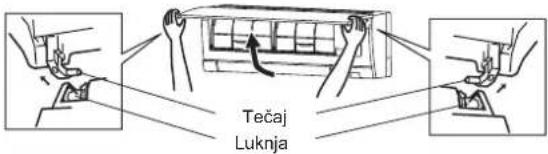

Čiščenje

Navodila:

• Pred čiščenjem izklopite napajalni kabel oziroma glavno stikalo naprave.
  • Kovinskih delov se ne dotikajte z rokami.
• Ne uporabljajte bencina, razredčila, loščil ali insekticidov.

• Umazanijo odstranite z nevtralnim gospodinjskim detergentom, razredčenim z mlačno vodo do določene koncentracije, nato detergent obrišite z vlažno krpo.

• Ne uporabljate krtač, trdih gobic in podobnih pripomočkov.
  • Vodoravne lamele ne namakajte v vodi in je ne izpirajte.
  • Voda ne sme imeti več kot 50 °C.

• Delov naprave ne sušite na neposredni sončni svetlobi, grelnikih ali nad ognjem.
• Ventilatorja ne pritiskajte premočno, ker lahko poči ali se odlomi.

Filter za zrak (fi iter za čiščenje zraka)

• Očistite ga vsaka 2 tedna
- S sesalcem posesajte prah ali pa ga izperite z vodo.
- Ko ga operete z vodo, ga pustite v senci, da se osuši.

Sprednja plošča

Tečaj Luknja

1. Dvignite sprednjo ploščo do točke, ko zaslišite "klik".

2. Primate za tečaja in jo izvlecite, kot je prikazano na zgornji ilustraciji.

3. Obrišite jo z mehko suho krpo ali pa jo operite z vodo.

4. Ne namakajte je v vodi več kot dve uri.
   • Dobro posušite v senčnem območju

5. Sprednjo ploščo namestite po istem postopku, vendar v obratnem vrstnem redu. Dobro zaprite sprednjo ploščo in pritisnite na točki, ki sta označeni s puščicama.

-Naprava za čiščenje zraka (samo tip VGKP)

Vsake 3 mesece:

• S sesalcem posesajte prah.

Ko s sesalcem ne morete odstra- niti umazanije:

• Filter skupaj z ohišjem potopite v mlačno vodo in ga izperite.
• Ko ga operete, ga pustite v senci, da se osuši.

Filter za čiščenje zraka (V-fi iter za blokiranje, Tip VGKP: možnost)

Vsake 3 mesece:

• S sesalcem posesajte prah.

Ko s sesalcem ne morete odstraniti umazanije:

• Filter z ohišjem potopite v mlačno vodo, nato pa ga izperite.
• Ko ga operete, ga pustite v senci, da se osuši. Vstavite vse zavihke fi ltra.
  Vsako leto:
• Zamenjajte fi Iter za čiščenje zraka, da zagotovite dobro delovanje.
  • Številka dela: MAC-2470FT-E

Povlecite ga, da ga odstranite z zračnega fi ltra

Pomembno

• Redno čistite fi Itre, da zagotovite dobro delovanje in zmanjšate porabo električne energije.
• Umazani fi ltri povzročajo kondenzacijo v klimatski napravi, kar lahko povzroči razvoj gliv, kot je npr. plesen. Priporočamo, da zračne fi ltre očistite vsaka 2 tedna.

Podatki na podlagi UREDBE (EU) št. 528/2012

IME MODELA	Obravnavani del (Ime dela)	Aktivna snov (št. CAS)	Lastnosti	Navodila za uporabo (Informacije o varni uporabi)
MSZ-AY15/20VGK(P) FILTER		Dimetiloktadecil [3-(trimetoksisili)propil] amonijev klorid (27668-52-6)Srebrov natrijev vodikov cirkonijev fosfat (265647-11-8)2-oktil-2H-izotiazol-3-on (OIT) (26530-20-1)	Protivirusni Protibakterijski Proti plesni	Izdelek uporabljajte skladno z navodili v priročniku in le za predviden namen.Ne vstavljajte ga v usta. Hranite ga zunaj dosega otrok.
MAC-2470FT-E FILTER		Dimetiloktadecil [3-(trimetoksisili)propil] amonijev klorid (27668-52-6)	Protivirusni Protibakterijski Proti plesni	Izdelek uporabljajte skladno z navodili v priročniku in le za predviden namen.Ne vstavljajte ga v usta. Hranite ga zunaj dosega otrok.

NASTAVITEV BREZŽIČNEGA VMESNIKA Wi-Fi (samo tip VGKP)

Brezžični vmesnik Wi-Fi prenaša informacije o stanju in ukaze iz enote MELCloud v notranjo enoto.

Sprednja plošča Pokrov Wi-Fi

Sprednja plošča Brezžični vmesnik Wi-Fi

Opomba:

• Brezžični vmesnik Wi-Fi povežile z usmerjevalnikom. Glejte SETUP MANUAL (NASTAVITVENI PRIROČNIK) in SETUP QUICK REFERENCE GUIDE (KRATKA REFERENČNA NAVODILA ZA NASTAVITEV), ki sta priložena tej engi.
• NASTAVITVENI PRIROČNIK je na voljo na spodnjem spletnem mestu. https://www.melcloud.com/Support
• Uporabniški priročnik za MELCloud je na voljo na spodnjem spletnem mestu. https://www.melcloud.com/Support

TEHNIČNI PODATKI

Model	Notranja enota		MSZ-AY15VGK(P)		MSZ-AY20VGK(P)
	Zunanja enota		MUZ-AY15VG		MUZ-AY20VG
Funkcija			Hlajenje	Gretje	Hlajenje	Gretje
Napajanje			~ /N, 230 V, 50 Hz
Jakost		kW	1,5	2,0	2,0	2,5
Vhod		kW	0,37	0,5	0,46	0,6
Teža	Notranja enota	kg	VGKP: 9,1, VGK: 8,9
	Zunanja enota	kg	23		27,5
Količina hladilnega sredstva (R32)		kg	0,49		0,55
IP-koda	Notranja enota		IP 20
	Zunanja enota		IP 24
Dovoljen presežni delovni tlak	Nizek tlak	MPa	2,77
	Visok tlak	MPa	4,17
Raven hrupa (SPL)	Notranja enota (Zelo Visok/Visok/Srednji/Nizek/Tiho)	dB(A)	40/35/30/26/19	40/35/30/26/19	42/35/30/26/19	42/35/30/26/19
	Zunanja enota	dB(A)	45	45	47	48

Podatki notranjih enot pri priklopu več enot UREDBA (EU) 2016/2281

Model Notranja enota				MSZ-AY15VGK(P) MSZ-AY20VGK(P)
Jakost	Hlajenje	Občutljivo kW	1,27	1,50
		Latentno kW	0,23	0	50
	Gretje kW 1,70 2,30
Vhod kW 0,017 0,019
Raven hrupa (raven zvočne moči)	Zelo Visok/Visok/Sre-dnji/Nizek/Tiho		dB(A)	59/50/45/41/36	60/50/45/41/36

Opomba:

Nazivne vrednosti

Hlajenje – Notranja enota: 27 °C DB, 19 °C WB

Zunanja enota: 35 °C DB

Gretje – Notranja enota: 20 °C DB

Zunanja enota: 7 °C DB, 6 °C WB

Zajamčeni razpon delovanja

		Notranja enota	Zunanja enota
			MUZ-AY15VG	MUZ-AY20VG
Hlajenje	Zgornja meja	32°C DB23°C WB	46°C DB—	46°C DB—
	Spodnja meja	21°C DB15°C WB	-10°C DB—	-10°C DB—
Gretje	Zgornja meja	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Spodnja meja	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Suh termometer
WB: Moker termometer

Brezžični vmesnik Wi-Fi

Model	MAC-577IF2-E
Vhodna napetost	12,7 VDC (iz notranje enote)
Električna poraba	NAJV. 2 W
Velikost V × Š × G (mm)	73,5×41,5×18,5
Teža (g)	46 (vključno s kablom)
Jakost oddajnika (NAJV.)	20 dBm @IEEE 802.11b
RF-kanal	1–13 kanal (2412–2472 MHz)
Radiofrekvenčni protokol	IEEE 802.11b/g/n (20)
Šifriranje	AES
Preverjanje pristnosti	WPA2-PSK
Različica programske opreme	XX.00

Izjava o skladnosti je na voljo na spodnjem spletnem mestu.
http://www.mitsubishielectric.com/ldg/ibim/

ODPRAVLJANJE TEŽAV

V naslednjih primerih nemudoma ugasnite klimatsko napravo in se obrnite na prodajalca.

• Iz notranje enote teče ali kaplja voda.
• Ko utripa leva indikatorska lučka delovanja.
  • Varovalka se pogosto aktivira.
• Enota ne sprejema signala daljinskega upravljalnika v prostoru, kjer so nameščene elektronske fluorescentne svetilke (inverterske fluorescentne svetilke, ipd.).
• Delovanje naprave moti delovanje radijskega ali televizijskega sprejemnika. Morda bo treba namestiti ojačevalnik signala za napravo, katere delovanje je moteno.
• Če zaslišite nenavadne zvoke.
• Če ugotovite, da hladilno sredstvo pušča.

MĂSURI DE SIGURANȚĂ

Zračni fi ltar (fi ltar za pročišćavanje zraka)

Filtar za pročišćavanje zraka (Filtar za blokiranje V, Tip VGKP: opcija)

Svaka 3 mjeseca:

- Usisavačem uklonite prljavštinu.

Kada se prijavština ne može ukloniti usisavanjem:

- Namočite fi Itar i njegov okvir u mlakoj vodi prije nego što ih isperete.

- Nakon pranja ga dobro osušite u hladu. Postavite sve poklopce fi ltra zraka.

- Namočite fi Itar i njegov okvir u mlakoj vodi prije nego što ih isperete. - Nakon pranja ga dobro osušite u hladu. Postavite sve poklopce fi ltra zraka.

Svake godine:

Taster za izbor režima rada

Tasteri za temperaturu

Svaki pritisak povećava ili snižava temperaturu za 1 °C.

Taster za kontrolu brzine ventilatora – FAN

Taster za regulisanje smera strujanja vazduha nagore-nadole

Smer vazdušne struje nalevo-nadesno

Ručno pomerite vertikalnu lopaticu pre početka rada.

v skladu z določbami naslednje usklajevalne zakonodaje Unije.
