NAVODILA ZA UPORABO MSZ-AY42VGK2 MITSUBISHI

Tlačidlo vol'by režimu

Tlačidlá teploty

Pomen simbolov, uporabljenih na notranji in/ali zunanji enoti

	OPOZORILO(Nevarnost požara)	Naprava uporabljva vnetljivo hladilno sredstvo.Če hladilno sredstvo pušča in pride v stik s plamenom ali grelnim telesom, začne nastajati strupen plin, hkrati pa obstaja nevarnost požara.
	Preden začnete uporabljati napravo, pozorno preberite NAVODILA ZA UPORABO.
	Servisno osebje mora pred uporabo prebrati NAVODILA ZA UPORABO in NAMESTITVENI PRIROČNIK.
	Podrobne informacije najdete v NAVODILIH ZA UPORABO, NAMESTITVENEM PRIROČNIKU in podobnem gradivu.

• Ker so v izdelku vrteči se deli in deli, ki lahko povzročijo električni udar, morate pred uporabo prebrati "Varnostne ukrepe".
• Ker so opozorila, ki so navedena tukaj, pomembna za varnost, jih morate obvezno upoštevati.
• Ko preberete ta priročnik, ga skupaj z namestitvenim priročnikom shranite na lahko dosegljivem mestu za primer, da bi ga potrebovali.
• Wi-Fi ^ je registrirana blagovna znamka združenja Wi-Fi Alliance ^ .

Oznake in njihov pomen

OPOZORILO:

Napačna uporaba bo zelo verjetno povzročila resno nevarnost, ki lahko priveđe do smrti, hude poškodbe ipd.

⚠️ POZOR:

Napačna uporaba lahko v določenih okoliščinah povzroči resno nevarnost.

Pomen simbolov, uporabljenih v teh navodilih

: Tega ne delajte.

: Obvezno upoštevajte navodila.

: Prstov, palic in drugih predmetov ne potiskajte v napravo.

: Nikoli ne stopajte na notranjo ali zunanjo enoto in na njih ne odlagajte ničesar.

: Nevarnost električnega udara. Bodite previdni.

: Obvezno izvlecite vtikač iz napajalne vtičnice.

: Ne pozabite izklopiti električnega napajanja.

: Nevarnost požara.

: Naprave se nikoli ne dotikajte z mokrimi rokami.

: Naprave ne polivajte z vodo.

OPOZORILO

Ne uporabljajte provizoričnih priklopov na napajanje ter ne uporabljajte podaljškov all razdellnikov za priklop več naprav v eno omrežno vtlčnico. • To lahko povzroči pregrevanje, požar ali električni udar.

Vtikač napajalnega kabla mora biti čist in čvrsto vstavljen v vtičnico.

- Umazan vtikač lahko povzroči požar ali električni udar.

Ne navijajte, vlecite, poškodujte ali predelujte napajalnega kabla in nanj ne odlagajte težkih predmetov.

- To lahko povzroči požar ali električni udar.

Ne IZKLOPITE/VKLOPITE glavnega stikala in ne odklopite vtikača napajal-nega kabla med delovanjem.

- To lahko povzroči iskrenje, ki lahko zaneti požar.

- Ko notranjo enoto IZKLOPITE z daljinskim upravljalnikom, IZKLOPITE glavno stikalo ali odklopite vlikač napajalnega kabla.

Svojega telesa ne izpostavljajte neposrednemu hladnemu zračnemu toku dlje časa.

• To lahko škoduje vašemu zdravju.

Naprave ne sme namestiti, premestiti, razstaviti, predelati ali popraviti uporabnik.

- Nepravilno ravnanje s klimatsko napravo lahko povzroči požar, električni udar, poškodbo, puščanje vode, ipd. Posvetujte se s prodajalcem.

- Če je napajalni kabel poškodovan, ga mora proizvajalec ali pooblaščeni serviser zamenjati, da prepreči morebitno nevarnost.

Med nameščanjem, premeščanjem ali servisiranjem enote pazite, da v hladilni tokokrog ne pride nobena druga snov, razen navedenega hladil-nega sredstva (R32).

- Prisotnost drugih snovi, npr. zraka, lahko povzroči neobičajen dvig tlaka in privede do eksplozije ali poškodbe.

- Uporaba drugega hladilnega sredstva od posebej določenega za ta sistem lahko povzroči mehansko okvaro, motnje delovanja sistema ali okvaro enote V najhujšem primeru lahko to privede do resnega ogrožanja varnosti izdelka

Te naprave naj ne uporabljajo osebe z omejenimi fi zičnimi, zaznavnimi ali duševnimi zmožnostmi, osebe brez zadostnih izkušenj in znanja (vključno z otroci), razen će so pod nadzorom oziroma jih o uporabi pouči oseba, ki je odgovorna za njihovo varnost.

Prstov, palic in drugih predmetov ne potiskajte v vstopne in izstopne zračne odprtine.

- Ker se med delovanjem vgrajeni ventilator vrtl z visoko hitrostjo, lahko pride do poškodb.

Če zaznate nenavadno delovanje (vonj po zažganem ipd.), klimatsko napravo takoj izklopite ter lztaknite vtikač ali IZKLOPITE glavno stikalo.

- Nadaljnje delovanje klimatske naprave v neustroznem stanju lahko povzroči okvaro, požar ali električni udar. V tem primeru se obrnite na prodajalca.

Če klimatska naprava ne hladi ali ne greje, je možno uhajanje hladilne tekočlne. Če ugotovite, da hladilno sredstvo pušča, takoj Izklopite napravo, dobro prezračite prostor in se posvetujte s prodajalcem. Če je pri popravilu treba napravo znova napolniti s hladilnim sredstvom, serviserja prosite, naj vam razloži podrobnosti.

- Hladilno sredstvo, ki ga uporablja klimatska naprava, ni škodljivo. Običajno ne pušča. Če pa hladilno sredstvo pušča in pride v stik s plamenom ali grelnim telesom ventilatorskega grelnika, kerozinskega grelnika ali plinskega gorilnika in začne nastajati strupen plin, hkrati pa obstaja nevarnost požara.

Uporabnik ne sme v nobenem primeru poskusiti oprati notranjosti notranje enote. Če je notranjost enote treba očistiti, se obrnite na prodajalca.

- Neprimeren detergent lahko poškoduje plastični material v notranjosti enote, kar lahko povzroči puščanje vode. Če detergent pride v stik z električnimi deli all motorjem, to lahko povzroči okvaro, dimljenje ali požar.

- Naprava mora biti v prostoru, kjer ni stalno delujočih virov vžiga (npr. odprtega plamena, naprave s plinskim gorilnikom ali električnega grelnika).

- Upoštevajte, da hladilno sredstvo morda nima vonja.

- Ne uporabljajte drugih sredstev za pospeševanje odmrzovanja ali za čiščenje naprave kot tistih, ki jih priporoča proizvajalec.

Naprava je namenjena za uporabo s strani strokovnih ali ustrezno usposobljenih uporabnikov v trgovinah, lahki industriji in na kmetljah ter za komercialno uporabo s strani nestrokovnih uporabnikov.

POZOR

Ne dotikajte se dovoda zraka ali aluminijastih lamel na notranji/zunanji enoti. • To bi lahko povzročilo poškodbe.

Naprave ne smete poškropiti z insekticidom ali z gorljivim razpršilnim sredstvom.

- To lahko povzroči požar ali poškodbo ohišja.

Hišnih ljubljenčkov in rastlin ne izpostavljajte neposrednemu zračnemu toku.

- To lahko škoduje zdravju živali ali sobnih rastlin.

VARNOSTNI UKREPI

Pod notranjo/zunanjo enoto ne postavite druge električne naprave a pohistva.

- Iz naprave lahko kaplja voda, ki povzroči škodo ali motnje v delovanju.

Enote na pustite namočjeno, že je nosilos nežkodovan.

- Enota lahko pade in koga poškoduje.

Pri spreminjanju nastavitev in čiščenju enote stopite na stabilno podlago.

• V nasprotnem primeru se lahko poškodujete pri padcu.

Ne vlecite napajalnega kabla.

- S tem bi lahko pretrgali vodnik v kablu, kar lahko povzroči pregrevanje ali požar.

- To lahko povzroči puščanje baterij, požar ali eksplozijo.

Naprava ne sme dije kot 4 ure delovati pri visoki vlažnosti zraka (80 % ali več relativne vlažnosti) in/ali pri odprtih zunanjih vratih ali oknih.

- V napravi se začne kondenzirati voda, ki lahko začne kapljati ven ter zmoči ali poškoduje pohistvo.

- Kondenzirana voda v klimatski napravi lahko povzroči razvoj gliv, kol je npr. plesen.

Naprave ne uporabljajte v druge namene, npr. za skladiščenje hrane rejo živall, gojenje rastlin ali uravnavanje klime v prostorih z natančnimi instrumenti ali umetninami.

- To bi lahko povzročilo poslabšanje kakovosti predmetov oziroma škodilo živalim in rastlinam.

Gorilnih naprav ne izpostavljajte neposrednemu zračnemu toku.

• To lahko povzroči nepopolno izgorevanje.

Nikoli in iz nobenega razloga ne vstavljajte baterij v usta, da jih po nesreči ne pogoltnete.

- Če baterilje pogoltnete, se lahko zadušite in/ali zastrupite.

Pred čiščenjem IZKLOPITE klimatsko napravo ter izvlecite napajalni kabel ali IZKLOPITE glavno stikalo.

- Ker se med delovanjem vgrajeni ventilator vrti z visoko hitrostjo, lahko pride do poškodb.

Če dlje časa ne nameravate uporabljati klimatske naprave, izvlecite napajaln kabel ali pa IZKLOPITE glavno stikalo.

• V napravi se lahko nabere umazanija in povzroči požar ali pregrevanje.

Hkrati zamenjajte vse baterije daljinskega upravljalnika z novimi istega tipa. - Uporaba nove baterije skupaj s staro lahko povzroči pregrevanje, puščanje, požar ali eksplozijo baterije.

Če tekočina iz baterij pride v stik s kožo ali obleko, jo morate temeljito izprati s čisto tekočo vodo.

- Če tekočina iz baterij pride v stik z očmi, jih temeljito izperite s čisto tekočo vodo in takoj poiščite zdravniško pomoč.

Če klimatsko napravo uporabljate v prostoru, v katerem je gorilna naprava poskrbite za dobro prezračevanje prostora.

- Nezadostno prezračevanje lahko povzroči pomanjkanje kisika v prostoru.

Če slišite grmenje all obstaja nevarnost udara strele, IZKLOPITE glavno stikalo naprave.

- Udar strele lahko poškoduje napravo.

Po nekaj sezonah uporabe klimatske naprave je treba poleg rednega čiščenja opraviti tudi vzdrževalni pregled.

- Umazanija in prah v notranjosti enote lahko povzročita neprijeten vonj, pospešita razvoj gliv, kot je plesen, ali zamašita odtok, kar je lahko vzrok za puščanje vode iz notranje enote. Pregled in vzdrževanje sta postopka, ki zahtevata posebno strokovno znanje, zato se glede tega obmite na prodajalca

Stikal se ne dotikajte z mokrimi rokami.

• To lahko povzroči električni udar.

Klimatske naprave ne čistite z vodo in nanjo ne postavljajte posod, v katerih je voda, npr. cvetličnih vaz.

• To lahko povzroči požar ali električni udar.

Ne stopajte na zunanjo enoto in nanjo ne odlagajte ničesar.

- V nasprotnem primeru se lahko poškodujete pri padcu oziroma lahko predmet pade z nje.

POMEMBNO

Umazani fi ltri povzročajo kondenzacijo v klimatski napravi, kar lahko povzroči razvoj gliv, kot je npr. plesen. Priporočamo, da zračne fi ltre očistite vsaka 2 tedna.

Pred začetkom obratovanja se prepričajte, da so vodoravne lamele v zaprtem položaju. Če naprava začne delovati, ko so vodoravne lamele v odprtem položaju, se te morda ne bodo vmile v pravilni položaj.

Za nameščanje

OPOZORILO

Za namestitev klimatske naprave se obrnite na prodajalca.

- Klimatske naprave naj ne poskuša namestiti uporabnik sam, saj postopek zahteva posebno strokovno znanje in veščine. Nepravilna namestitev klimatske naprave lahko povzroči puščanje vode, požar ali električni udar.

Klimatska naprava naj bo priključena na električni priključek, namenjen samo napravl.

- Če priključek napaja več naprav, lahko pride do pregrevanja ali požara.

Naprave ne namestite v prostoru, kjer bi lahko uhajal vnetljiv plin.

- Če vnetljiv plin uhaja in se nabira v bližini zunanje enote, lahko pride do eksplozije.

- Ne priključite ozemljitvenega voda na plinovod, vodovod, strelovod ali telefonski ozemljitveni vod. Nepravilna ozemljitev lahko povzroči električni udar.

POZOR

Glede na mesto postavitve klimatske naprave (npr. v vlažnem okolju) namestite prekinjevalo uhajavega toka po ozemljitvenem vodu.

- Če prekinjevala uhajavega toka po ozemljitvenem vodu ne namestite, obstaja nevarnost električnega udara.

Poskrbite za pravilno odvajanje odpadne vode.

- Če iztočna cev ni pravilno napeljana, lahko iz notranje/zunanje enote kaplja kondenzirana voda in poškoduje pohištvo.

V primeru nepravilnega delovanja

Nemudoma ugasnite klimatsko napravo in se obmite na prodajalca.

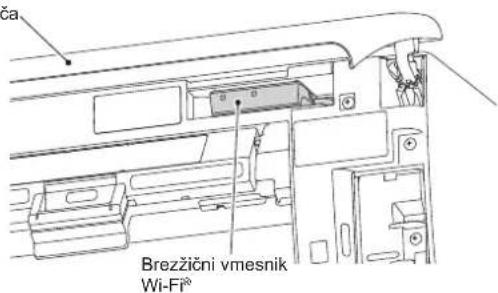

Za brezžični vmesnik Wi-Fi®

OPOZORILO

(Zaradi nepravilne uporabe lahko pride do hudih posledic, vključno s hudimi telesnimi poškodbami in smrtjo.)

To napravo smejo uporabljati otroci od 8 leta dalje in osebe z omejenimi fi zlčnimi, zaznavnlmi all duševnimi zmožnostml oziroma brez zadostnih izkušenj in znanja, će so pod nadzorom oziroma so bili poučeni o varni uporabi naprave in razumejo z njo povezane nevarnosti.

Otrokom ne dovolite, da bi se igrali z napravo. Otroci ne smejo brez nadzora izvajati čiščenja in vzdrževalnih del.

Brezžičnega vmesnika Wi-Fi ne uporabljajte v bližini medicinske električne opreme ali oseb, ki uporabljajo medicinske pripomočke, kot sta srčni spodbujevalnik in vsadni kardioverter-defi brillator.

- To lahko povzroči nesrečo zaradi okvare medicinske opreme oziroma pripomočka.

Brezžičnega vmesnika WI-FI ne postavite v bližino samodejno upravljanih naprav, kot so samodejna vrata ali požarni alarmi.

• To lahko povzroči nesrečo zaradi okvare.

Brezžičnega vmesnika Wi-Fi se ne dotikajte z mokrimi rokami.

- To lahko povzroči poškodbo naprave, električni udar ali požar.

Brezžičnega vmesnika Wi-Fi® ne polivajte z vodo in ga ne uporabljajte v kopalnici.

- To lahko povzroči poškodbo naprave, električni udar ali požar.

Če vam brezžični vmesnik Wi-Fl pade na tla oziroma se poškoduje njegov nastavek ali kabel, izklopite vtikač električnega kabla oziroma IZKLOPITE glavno stlkalo.

- To lahko povzroči požar ali električni udar. V tem primeru se obrnite na prodajalca.

POZOR

(Nepravilno ravnanje z napravo lahko privede do telesnih poškodb ali poškodb zgradbe.)

Pri nastavljanju ali čiščenju brezžičnega vmesnika Wi-Fi ne stojte na nestabilni lestvi.

- Če padete, se lahko poškodujete.

Brezžičnega vmesnika Wi-Fi ne uporabljajte v bližini drugih brezžičnih naprav, mikrovalovnih pečlc, brezžičnih telefonov all telefaksov.

• Lahko povzroči nepravilno delovanje.

ODSTRANEVANJE

Fig. 1

Glede odstranitve izdelka se obrnite na prodajalca.

Opomba:

Ta oznaka je namenjena samo državam EU. Oznaka je skladna s 14. členom Direktive 2012/19/EU, Informacije za uporabnike in dodatkom IX oziroma z 20. členom Direktive 2006/66/ES, Informacije za končne uporabnike in dodatkom II.

Izdelek MITSUBISHI ELECTRIC je izdelan iz visokokakovostnih materialov, ki se lahko reciklirajo ter ponovno uporabijo.

Ta oznaka označuje električne in elektronske naprave, baterije in akumulatorje, ki morajo biti ob koncu življenjske dobe odstranjene ločeno od ostalih gospodinjskih odpadkov.

Če je pod oznako natisnjen kemijski simbol (Fig. 1), ta opozarja, da baterija ali akumulator vsebuje težko kovino v določeni koncentraciji. To je navedeno na ta način: Hg: živo srebro (0,0005 %), Cd: kadmij (0,002 %), Pb: svinec (0,004 %) V Evropski Uniji obstajajo sistemi ločenega zbiranja izrabljenih električnih in elektronskih naprav, baterij in akumulatorjev.

Prosimo, da vso opremo, baterije in akumulatorje odstranite na ustrezen način v lokalnih centrih za zbiranje/recikliranje odpadkov. Pomagajte nam ohranjati okolje, v katerem živimo!

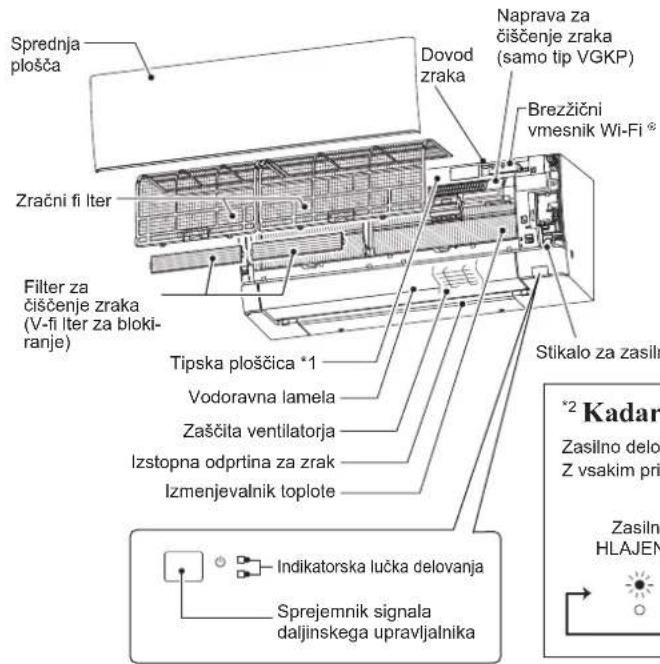

IMENA POSAMEZNIH DELOV

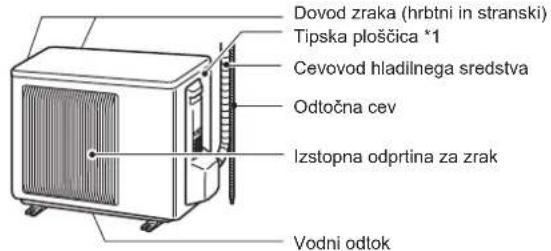

Notranja enota Zunanja enota

Sprednja plošča Zračni fi iter Filter za čiščenje zraka (V-fi iter za bloki-ranje) Tipska ploščica *1 Vodoravna lamela Zaščita ventilatorja Izstopna odprtina za zrak Izmenjevalnik toplote Naprava za čiščenje zraka (samo tip VGKP) Brezžični vmesnik Wi-Fi * Stikalo za zasilno deloto *2 Kadar Zasilno deloto Z vsakim pri Zasilno HLAJEN Indikatorska lučka delovanja Sprejemnik signala daljinskega upravljalnika

Dovod zraka (hrbtni in stranski) Tipska ploščica *1 Cevovod hladilnega sredstva Odtočna cev Izstopna odprtina za zrak Vodni odtok

Videz zunanje enote je lahko drugačen.
*1 Na tipski ploščici sta navedena leto in mesec izdelave.

^2 Kadar ni mogoče uporabiti daljinskega upravljalnika ...

Zasilno delovanje vklopite s stikalom za vklop zasilnega delovanja na notranji enoti (E.O. SW). Z vsakim pritiskom E.O. SW se nastavitev spremeni v naslednjem zaporedju:

Nastavljena temperatura: 24 °C Hitrost ventilatorja: srednja Vodoravna lamela: samodejno

PRIPRAVANAUPORABO

Pred uporabo: Vtikač napajalnega kabla priključite v električno vtičnico in/ali vklopite glavno stikalo.

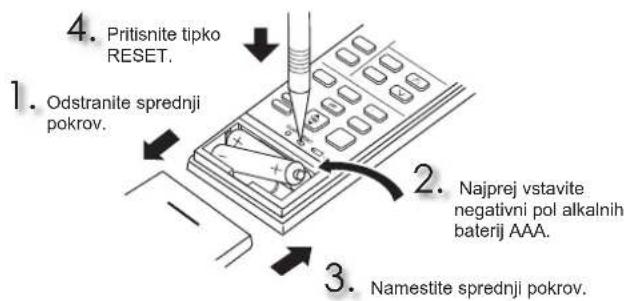

Vstavljanje baterij v daljinski upravljalnik

4. Pritisnite tipko RESET. 1. Odstranite sprednji pokrov. 2. Najprej vstavite negativni pol alkalnih baterij AAA. 3. Namestite sprednji pokrov.

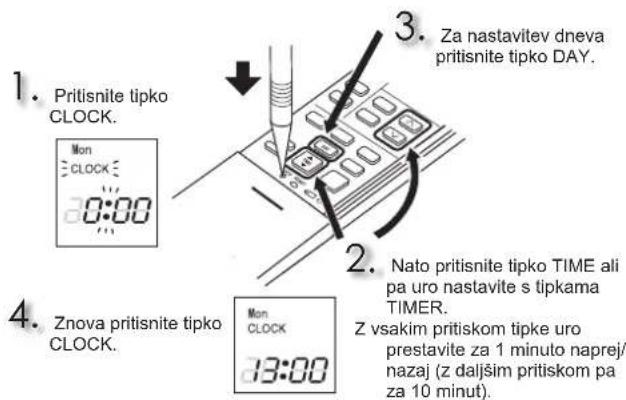

Nastavitev ure

1. Pritisnite tipko CLOCK. 2. Nato pritisnite tipko TIME ali pa uro nastavite s tipkama TIMER. 3. Za nastavitev dneva pritisnite tipko DAY. 4. Znova pritisnite tipko CLOCK. Mon CLOCK 13:00

PRIPRAVANA UPORABO

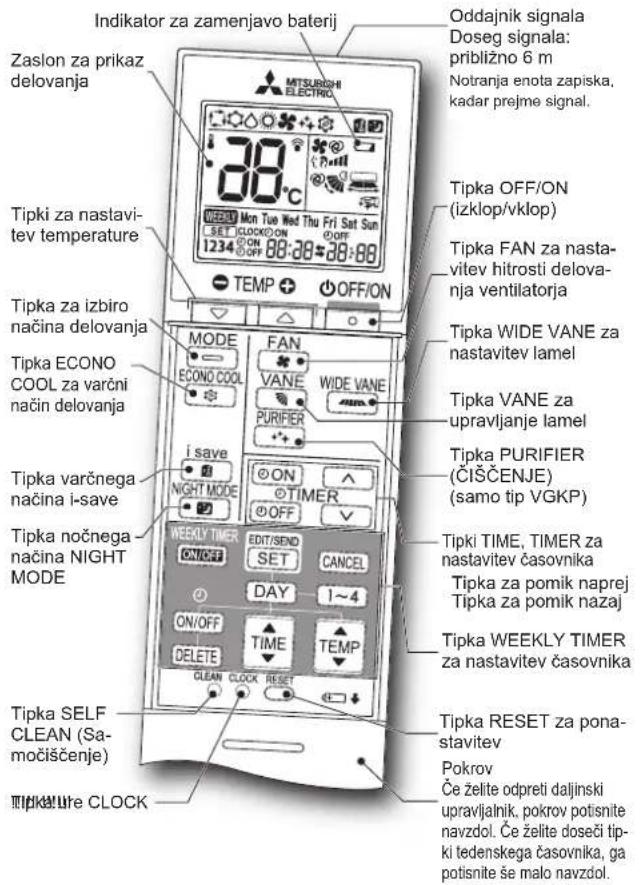

Daljinski upravljalnik

Indikator za zamenjavo baterij Zaslon za prikaz delovanja 38°C MON Tue Wed Thu Fri Sat Sun 1234 ON OFF ON Temp OFF/ON Tipka za nastavi- tev temperature Tipka za izbiro načina delovanja Tipka ECONO COOL za varčni način delovanja Tipka varčnega načina i-save Tipka nočnega načina NIGHT MODE MODE FAN ECONO COOL VANE WIDE VANE PURIFIER i save ON NIGHT MODE ON WEEKLY TIMER EDIT/SEND CANCEL ON/OFF SET DAY 1~4 ON/OFF TIME TEMP DELETE CLEAN CLOCK RESET Tipka SELF CLEAN (Sa- močišenje) Tipkaature CLOCK Oddajnik signala Doseg signala: približno 6 m Notranja enota zapiska, kadar prejme signal. Tipka OFF/ON (izklop/vklop) Tipka FAN za nasta- vitev hitrosti delova- nja ventilatorja Tipka WIDE VANE za nastavitev lamel Tipka VANE za upravljanje lamel Tipka PURIFIER (CIŠČENJE) (samo tip VGKP) Tipki TIME, TIMER za nastavitev časovnika Tipka za pomik naprej Tipka za pomik nazaj Tipka WEEKLY TIMER za nastavitev časovnika Tipka RESET za pona- stavitev Pokrov Če želite odpreti daljinski upravljalnik, pokrov potisnite navzdol. Če želite doseči tip- ki tedenskega časovnika, ga potisnite še malo navzdol.

Tipka za nastavitev časa (TIME) in časovnika (TIMER) —— Premaknite uro naprej/nazaj

©ON (časovnik VKLOPA): enota se VKLOPI ob nastavljeni uri.

© OFF (časovnik IZKLOPA) : enota se IZKLOPI ob nastavljeni uri.

Uro časovnika nastavite s tipkama (naprej) in (nazaj).

Tipka WEEKLY TIMER za nastavitev časovnika —

Pritisnite tipko 📣edit/SEVD 📣set/dprete nastavitev tedenskega časovnika.

S tipkama DAY in izberite dan in številko nastavitve.

S tipkami ON/OFF, TIME nastavite VKLOP/IZKLOP, uro in temperaturo.

Za zaključek in prenos nastavitev tedenskega časovnika pritisnite EDIT/SEND SET.

Pritisnite tipko WEEKLY TIMER ZASVETI, da VKLOPITE tedenski časovnik. (WEEKLY

Če želite IZKLOPITI tedenski časovnik, znova pritisnite tipko WEEKLY TIMER (WEIGYASNE.)

OFF/ON

Tipka OFF/ON (izklop/vklop)

MODE

Tipka za izbiro načina delovanja

+

Tipki za nastavitev temperature

-

Z vsakim pritiskom se temperatura spremeni za 1 °C.

FAN

Tipka FAN za nastavitev hitrosti delovanja ventilatorja

WIDE VANE

Upravljalni gumb za pretok zraka levo-desno

VANE

Upravljalni gumb za pretok zraka gor-dol

ECONO COOL

Tipka ECONO COOL za varčni način delovanja Nastavljeno temperaturo in smer zračnega toka samodejno spreminja mikroprocesor.

i save

Tipka varčnega načina i-save

Poenostavljena funkcija obnovitve prejšnjih nastavitev vam omogoča priklic pogosto uporabljane nastavitve (prednastavitve) s preprostim pritiskom tipke save. Če želite spet hitro preklopiti na prejšnjo nastavitev, znova pritisnite tipko.

NIGHT MODE

Tipka nočnega načina NIGHT MODE

Pri delovanju NOČNI NAČIN (NIGHT MODE) se spremeni svetlost indikatorja delovanja, piskanje je onemogočeno, glasnost zunanje enote pa omejena.

PURIFIER

Tipka AIR PURIFYNG (Čiščenje zraka)

Med delovanjem funkcije AIR PURIFYING (ČIŠČENJE ZRAKA) vgrajena naprava v notranji enoti zmanjša glivice v zraku, viruse, plesni in alergene.

Čiščenje

Navodila:

• Pred čiščenjem izklopite napajalni kabel oziroma glavno stikalo naprave.
  • Kovinskih delov se ne dotikajte z rokami.
• Ne uporabljajte bencina, razredčila, loščil ali insekticidov.

• Umazanijo odstranite z nevtralnim gospodinjskim detergentom, razredčenim z mlačno vodo do določene koncentracije, nalo detergent obrišite z vlažno krpo.

• Ne uporabljate krtač, trdih gobic in podobnih pripomočkov.
  • Vodoravne lamele ne namakajte v vodi in je ne izpirajte.
  • Voda ne sme imeti več kot 50 °C.

• Delov naprave ne sušite na neposredni sončni svetlobi, grelnikih ali nad ognjem.
• Ventilatorja ne pritiskajte premočno, ker lahko poči ali se odlomi.

1. Dvignite sprednjo ploščo do točke, ko zaslišite "klik".
2. Primate za tečaja in jo izvlecite, kot je prikazano na zgornji ilustraciji.
3. Obrišite jo z mehko suho krpo ali pa jo operite z vodo.
4. Ne namakajte je v vodi več kot dve uri.
5. Preden jo namestite, naj se popolnoma osuši v senci.
6. Sprednjo ploščo namestite po istem postopku, vendar v obratnem vrstnem redu. Dobro zaprite sprednjo ploščo in pritisnite na točki, ki sta označeni s puščicama.

-Naprava za čiščenje zraka (samo tip VGKP)

Vsake 3 mesece:

• S sesalcem posesajte prah.
Ko s sesalcem ne morete odstraniti umazanije:
- Filter skupaj z ohišjem potopite v mlačno vodo in ga izperite.
- Ko ga operete, ga pustite v senci, da se osuši.

-Filter za čiščenje zraka (V-fi lter za blokiranje Tip VGKP: možnost)

Vsake 3 mesece:

• S sesalcem posesajte prah.
Ko s sesalcem ne morete odstraniti umazanije:
- Filter z ohišjem potopite v mlačno vodo, nato pa ga izperite.
- Ko ga operete, ga pustite v senci, da se osuši. Vstavite vse zavihke fi ltra.
- Zamenjajte fi liter za čiščenje zraka, da zagotovite dobro delovanje.
• Številka dela: MAC-2470FT-E

Vsako leto:

Povlecite ga, da ga odstranite z zračnega fi ltra

! Pomembno

• Redno čistite filtre, da zagotovite dobro delovanje in zmanjšate porabo električne energije.
• Umazani fi ltri povzročajo kondenzacijo v klimatski na pravi, kar lahko povzroči razvoj gliv, kot je npr. plesen. Priporočamo, da zračne fi ltre očistite vsaka 2 tedna.

Podatki na podlagi UREDBE (EU) št. 528/2012

IME MODELA	Obravnavani del(ime dela)	Aktivna snov(št. CAS)	Lastnosti	Navodila za uporabo(Informacije o varni uporabi)
MSZ-AY25/35/42/50VGKPMSZ-AY25/35/42/50VGK	FILTER	Dimetiloktadecil [3-(trimetoksisilil)propil] amonijev klorid(27668-52-6)Srebrov natrijev vodikov cirkonijev fosfat(265647-11-8)2-oktil-2H-izotiazol-3-on (OIT)(26530-20-1)	ProtivirusniProtibakterijskiProti plesni	Izdelek uporabljajte skladno z navodili v pri-ročniku in le za predviden namen.Ne vstavljajte ga v usta. Hranite ga zunaj dosega otrok.
MAC-2470FT-E FILTER		Dimetiloktadecil [3-(trimetoksisilil)propil] amonijev klorid(27668-52-6)	ProtivirusniProtibakterijskiProti plesni	Izdelek uporabljajte skladno z navodili v pri-ročniku in le za predviden namen.Ne vstavljajte ga v usta. Hranite ga zunaj dosega otrok.

NASTAVITEV BREZŽIČNEGA VMESNIKA Wi-Fi®

Sprednja plošča.

Brezžični vmesnik Wi-Fi®

Brezžični vmesnik Wi-Fi ^ prenaša informacije o stanju in ukaze iz enote MELCloud v notranjo enoto.

Opomba:

• Brezžični vmesnik Wi-Fi ^ povežite z usmerjevalnikom. Glejte celotno različico in SETUP QUICK REFERENCE GUIDE (HITRI NASTAVITVENI PRIROČNIK), ki so priložena tej enoti.
• Celotna različica je na voljo na spodnjem spletnem mestu. http://www.mitsubishielectric.com/ldg/ibim/
• Uporabniški priročnik za MELCloud je na voljo na spodnjem spletnem mestu. https://www.melcloud.com/Support

TEHNIČNI PODATKI

Model	Notranja enota MSZ-AY25VG		K(P) MSZ-AY35VGK(P) MSZ-AY42VGK(P) MSZ-AY50VGK(P)
	Zunanja enota MUZ-AY25VG		(H) MUZ-AY35VG(H) MUZ-AY42VG(H) MUZ-AY50VG(H)
Funkcija Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje Hlajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajenje Gretje H lajer 2019
Napajanje ~ /N, 230 V, 50 Hz
Jakost kW 2,5 3,2 3,5 4,0 4,2 5,2 5,0 5,5
Vhod		kW	0,60	0,78	0,99	1,03	1,30	1,39	1,54	1,47
Teža	Notranja enota	kg	VGKP: 11, VGK: 10,5
	Zunanja enota	kg	27		28,5		34		40,5
Količina hladilnega sredstva (R32)		kg	0,55		0,55		0,70		1,00
IP-koda	Notranja enota		IP 20
	Zunanja enota		IP 24
Dovoljen presežni delovni tlak	Nizek tlak	MPa	2,77
	Visok tlak	MPa	4,17
Raven hrupa (SPL)	Notranja enota (Zelo Visok/Visok/Srednji/Nizek/Tiho)	dB(A)	42/36/30/24/18	45/39/34/24/18	42/36/30/24/18	45/38/31/24/18	42/38/34/29/21	45/40/35/29/21	44/40/36/33/28	48/43/38/33/28
	Zunanja enota	dB(A)	47	48	49	50	50	51	52	52

Podatki notranjih enot pri priklopu več enot UREDBA (EU) 2016/2281

Model	Notranja enota			MSZ-AY25VGK(P)	MSZ-AY35VGK(P)	MSZ-AY42VGK(P)	MSZ-AY50VGK(P)
Jakost	Hlajenje	Občutljivo	kW	2,30	3,08	3,23	3,70
		Latentno	kW	0,20	0,42	0,97	1,30
	Gretje		kW	2,90	4,00	4,80	5,70
Vhod			kW	0,026	0,026	0,032	0,032
Raven hrupa (raven zvočne moči)	Zelo Visok/Visok/Srednji/Nizek/Tiho		dB(A)	57/51/45/39/34	57/51/45/39/34	57/53/49/44/36	58/54/50/47/42

Zajamčeni razpon delovanja

		Notranja enota	Zunanja enota
Hlajenje	Zgornja meja	32 °C DB23 °C WB	46 °C DB—
	Spodnja meja	21 °C DB15 °C WB	-10 °C DB—
Gretje	Zgornja meja	27 °C DB—	24 °C DB18 °C WB
	Spodnja meja	20 °C DB—	-20 °C DB-21 °C WB

Opomba:

Nazivne vrednosti
Hlajenje – Notranja enota:	27 °C DB, 19 °C WB
Zunanja enota:	35 °C DB
Gretje – Notranja enota:	20 °C DB
Zunanja enota:	7 °C DB, 6 °C WB

Brezžični vmesnik Wi-Fi®

Model	MAC-577IF2-E
Vhodna napetost	12,7 VDC (iz notranje enote)
Električna poraba	NAJV. 2 W
Velikost V × Š × G (mm)	73,5×41,5×18,5
Teža (g) (vključno s kablom)	46
Jakost oddajnika (NAJV.)	20 dBm @IEEE 802.11b
RF-kanal	1–13 kanal (2412–2472 MHz)
Radiofrekvenčni protokol	IEEE 802.11b/g/n (20)
Šifriranje	AES
Preverjanje pristnosti	WPA2-PSK
Različica programske opreme	XX.00

Izjava o skladnosti je na voljo na spodnjem spletnem mestu.

http://www.mitsubishielectric.com/ldg/ibim/

DB: Suh termometer

WB: Moker termometer

ODPRAVLJANJE TEŽAV

V naslednjih primerih nemudoma ugasnite klimatsko napravo in se obrnite na prodajalca.

• Iz notranje enote teče ali kaplja voda.
• Indikatorska lučka delovanja utripa.
  • Varovalka se pogosto aktivira.
• Enota ne sprejema signala daljinskega upravljalnika v prostoru, kjer so nameščene elektronske fl uorescentne svetilke (inverterske fl uorescentne svetilke, ipd.).
• Delovanje naprave moti delovanje radijskega ali televizijskega sprejemnika. Morda bo treba namestiti ojačevalnik signala za napravo, katere delovanje je moteno.
• Če zaslišite nenavadne zvoke.
• Če ugotovite, da hladilno sredstvo pušča.

MĂSURI DE SIGURANTĂ

Tipka AIR PURIFYING (Pročišćavanje zraka)

Filtar zraka (fi ltar za pročišćavanje zraka)

-Filtar za pročišćavanje zraka (Filtar za blokiranje V, Tip VGKP: opcija)

Svaka 3 mjeseca:

- Usisavačem uklonite prljavštinu.

Kada se prijavština ne može ukloniti usisavanjem:

• Namočite fi ltar i njegov okvir u mlakoj vodi prije nego što ih isperete.
• Nakon pranja ga dobro osušite u hladu. Postavite sve poklopce fil Itra zraka.

Svake godine:

Taster za izbor režima rada

Tasteri za temperaturu

Svaki pritisak povećava ili snižava temperaturu za 1 °C.

Taster za kontrolu brzine ventilatora – FAN

Taster za regulisanje smera strujanja vazduha nalevo-nadesno

Taster za regulisanje smera strujanja vazduha nagore-nadole

Taster ECONO COOL (ekonomično hlađenje)

Postavljenu temperaturu i smer vazdušne struje automatski menja mikroprocesor.
