NÁVOD NA OBSLUHU MSZ-AY20VGK MITSUBISHI

	VÝSTRAHA(Nebezpečenstvo požiaru)	V tomto zariadení sa používa horľavé chladivo.Ak sa v prípade úniku dostane chladivo do styku s ohňom alebo ohrevnou súčasťou, vzniknú nebezpečné výpary, ktoré sa môžu vznietit’.
	Pred použitím zariadenia si dôkladne preštudujte NÁVOD NA OBSLUHU.
	Servisní pracovníci si musia pred akýmkol'vek zásahom dôkladne preštudovat' NÁVOD NA OBSLUHU a NÁVOD NA INŠTALÁCIU.
	Ďalšie informácie sú k dispozícii v NÁVODE NA OBSLUHU, NÁVODE NA INŠTALÁCIU a v d'alšej dokumentácii.

- Kedže súčasťou tohto výrobku sú aj otáčajúce sa súčasti a diely, ktoré môžu spôsobit' zásah elektrickým prúdom, pred použitím si dôkladne prečítajte tieto "bezpečnostné pokyny".

- Výstražné upozornenia v tejto časti sú dôležité pre bezpečnosť – nepodceňte ich dodržiavanie.

- Po prečítaní si tento návod odložte spolu s návodom na inštaláciu na mieste, kde ho budete mat' poruke pre prípad potreby.

- Wi-Fi ^® je registrovaná ochranná známka organizácie Wi-Fi Alliance ^® .

V prípade nesprávnej manipulácie hrozí vážne nebezpečenstvo s vysokou pravdepodobnosťou usmrtenia, vážneho úrazu a pod.

⚠ UPOZORNENIE:

V prípade nesprávnej manipulácie hrozl vážne nebezpečenstvo v závislosti od situácie.

: Nikdy nestúpajte na interiérovú/exteriérovú jednotku ani na ßu nič nekladte.

: Nebezpečenstvo požiaru.

: Chráňte zariadenie pred pošpliechaním.

VÝSTRAHA

Nepripájajte napájací kábel do medzil'ahlej zásuvky, nepoužívajte predlžovací kábel a nepripájajte viac zariadení do jednej elektrickej zásuvky.

- Mohlo by dôjst k prehriatiu, požiaru alebo zásahu elektrickým prúdom.

- Znečistená zástrčka môže spôsobit' požiar alebo zásah elektrickým prúdom.

- Mohlo by dôjst' k požiaru alebo zásahu elektrickým prúdom.

- Mohli by vzniknút' iskry a spôsobit' požiar.

- Po VYPNUTI interiérovej jednotky dial'kovým ovládačom vždy VYPNITE aj fyzický vypínač alebo odpojte zariadenie zo zásuvky.

Nevystavujte svoje telo priamemu prúdeniu studeného vzduchu na dlhšiu dobu.

- Nie je to prospešné pre zdravie.

Použivatel' nesmie zariadenie inštalovat', premiestňovat', rozoberat', modifi kovať ani opravovat'.

- V dôsledku nesprávnej manipulácie môže klimatizačná jednotka spôsobit požiar, zásah elektrickým prúdom, úraz, únik vody a pod Vyuzite služby svojho predajcu.

Pri inštalácii, premiestňovaní či servise zariadenia dbajte, aby sa do chladiaceho okruhu nedostala žiadna látka okrem predpísaného chladiva (R32).

- Prítomnosť akejkol'vek inej látky, napríklad vzduchu, môže vyvolat' abnormálne zvýšenie tlaku a spôsobit' výbuch alebo úraz.

- Použitie iného než predpísaného chladiva v systéme spôsobí zlyhanie mechaniky, nesprávne fungovanie systému alebo poruchu zariadenia. V najhoršom prípade to môže viest' k vážnemu narušeniu bezpečnosti fungovania výrobku.

Toto zariadenie nie je určené na používanie osobami (vrátane deti) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnost'ami či nedostatočnými skúsenost'ami a vedomosťami, pokiaľ nie sú pod dozorom alebo neboli náležite poučené o používaní zariadenia osobou zodpovednou za ich bezpečnosť

Na deti je potrebné dozerat', aby sa so zariadením nehrali.

Do prívodu a vývodu vzduchu nesiahajte prstom ani iným predmetom.

- Mohlo by dôjst' k úrazu, kedže ventilátor vnútri sa počas prevádzky otáča veľkou rýchlostou.

Ak si všimnete niečo nezvyčajné (napríklad zápach horenia), zastavte klimatizáciu a odpojte napájací kábel zo zásuvky alebo VYPNITE vypínač.

- Pri pokračovaní prevádzky v abnormálnom stave môže dôjst k poruche, požiaru alebo zásahu elektrickým prúdom. Obrátte sa na svojho predajcu.

- Chladivo, ktoré sa používa v klimatizačnej jednotke, nie je nebezpečné. K únikom obyčajne nedochádza. Ak však predsa dôjde k úniku a chladivo sa dostane do styku s ohňom alebo horúcou sučastou, ako je ventilátorový ohrievač, petrolejový ohrievač alebo sporák, vzniknú nebezpečné výpary, ktoré sa môžu vznietit'.

Používatel' sa nikdy nesmie pokúšat' umývat' vnútro interiérovej jednotky. Ak je potrebné vnútro jednotky vyčistit', obrát'te sa na svojho predajcu.

• Nevhodný čistiaci prostriedok môže poškodit' plastový materiál vnútri jednotky a môže to spôsobit' únik vody. Ak by sa čistiaci prostriedok dostal do styku s elektrickými čast'ami motora, mohlo by to spôsobit' poruchu, dymenie alebo požiar.
• Zariadenie skladujte len v miestnosti bez zdrojov vznietenia s nepretržitou prevádzkou (napr. otvorený oheň, zapnutý plynový spotrebič alebo zapnutý elektrický ohrievač).
• Pozor, chladivo môže byť bez zápachu.
• Nepoužívajte prostriedky na urýchlenie procesu rozmrazenia alebo na čistenie zariadenia iné, než odporúča výrobca.
• Neprepichujte ani nehádžte do ohňa.

Interiérová jednotka sa smie inštalovat' len v miestnostiach s rozlohou väčšou, než je stanovené minimum. Porad'te sa s predajcom.

Toto zariadenie je určené na používanie odborníkmi alebo zaškolenými použivateľmi v komerčných priestoroch, v prostredí l'ahkého priemyslu, na farmách, alebo na komerčné použitie bežnými použivateľmi.

BEZPEČNOSTNÉ POKYNY

UPOZORNENIE

Nedotýkajte sa prívodu vzduchu ani hliníkových rebier interiérovej/exterlérovej jednotky.

• Mohlo by dôjst' k úrazu

Na jednotku nenanášajte insekticídy, horľavé spreje, osviežovače vzduchu ani antibakteriálne prostriedky.

- Mohlo by dôjst' k požiaru alebo deformácii zariadenia.

Nevystavujte domáce zvieratá ani rastliny priamemu prúdu vzduchu.

- Domáce zvieratá by mohli utrpiet' úraz alebo by mohlo dôjst' k poškodeniu rastlín.

Nekladte pod interiérovú/exteriérovú jednotku žiadne d'alšie elektrické zariadenia ani nábytok.

- Zo zariadenia möže kvapkat voda, ktorá by mohla spôsobit poškodenie alebo poruchu.

Nenechávajte zariadenie na poškodenom montážnom stojane.

- Zariadenie môže spadnút a spôsobit úraz.

Pri obsluhe alebo čistení zariadenia nestúpajte na nestabilný podstavec.

• V prípade pádu si môžete spôsobit' úraz.

- Mohli by ste zlomiť časť vnútornej žily a v dôsledku toho by mohlo dôjst’ k prehrievaniu alebo požiaru.

Batérie nenabijajte, nerozoberajte ani nehádžte do ohňa.

- Mohlo by dôjst k vytečeniu batéril, požiaru alebo výbuchu.

Nepoužívajte zariadenie v priestore s vysokou vlhkost'ou (rel. vlhkost' 80 % a viac) alebo s otvorenými oknami čl vonkajšími dverami dlhšie ako 4 hodiny.

- Môže to v klimatizácii spôsobit' kondenzáciu vody, ktorá potom môže kvapkať a zamokrit' alebo poškodit' nábytok.

- Kondenzácia vody v klimatizácii môže podporovať rast a šírenie plesní.

Nepoužívajte zariadenie na osobitné účely, ako je skladovanie potravín, chov zvierat, pestovanie rastlín či ochrana presných zariadení alebo umeleckých objektov.

- Mõže to spôsobit' zhoršenie ich kvality a domácim zvieratám alebo rastlinám to môže uškodit'.

Nevystavujte spal'ovacie zariadenia priamemu prúdu vzduchu. • Môže to viest' k nedostatočnému spaľovaniu.

- Požitie batérií môže vyvolat' dusenie a/alebo otravu.

Pred čistením zariadenie VYPNITE a odpojte ho z elektrickej zásuvky alebo VYPNITE vypínač.

- Mohlo by dôjst' k úrazu, kedže ventilátor vnútri sa počas prevádzky otáča veľkou rýchlost'ou.

Ked' zariadenie dlhší čas neplánujete používat', odpojte ho z elektrickej zásuvky alebo VYPNITE vypínač.

• V zariadení sa môžu nahromadit' nečistoty a následne môže dôjst' k prehriatiu alebo požiaru.

- Použitie starej batérie spolu s novou môže spôsobit' prehriatie, vytečenie batérie alebo výbuch.

Ak sa kvapalina z batérie dostane do styku s pokožkou alebo odevom, dôkladne ich umyte čistou vodou.

- Ak sa kvapalina z batérie dostane do styku s očami, dôkladne ich vymyte čistou vodou a ihneď vyhľadajte lekára.

Ked' sa zariadenie používa v jednej miestnosti spolu so spaľovacím zariadením, dbajte na dobré vetranie.

- Nedostatočné vetranie môže spôsobit' nedostatok kyslíka.

- Zložky ochranného prostriedku sa môžu prilepit na vnútro vnútornej jednotky, čo môže mat za následok únik vody alebo rozstrekovanie kvapiek vody.

Po niekol'kých rokoch použivania klimatizácie vykonajte okrem čistenia aj kontrolu a údržbu.

- Nečistoty alebo prach vnútri zariadenia móžu spôsobit' neprljemný zápach, prispieť k rastu či šireniu plesní alebo upchat' odtok, následkom čoho bude z interiérovej jednotky unikať voda. O kontrolu a údržbu, ktorá vyžaduje odborné poznatky alebo zručnosti, požiadajte svojho predajcu.

- Mohlo by dôjst' k zásahu elektrickým prúdom.

Klimatizáciu nečistite vodou ani na ßu neklad'te predmety, ktoré obsahujú vodu, napríklad vázu.

- Mohlo by dôjst' k požiaru alebo zásahu elektrickým prúdom.

Nestúpajte na exteriérovú jednotku ani na ñu neklad'te žiadne predmety.

• Mohlo by dôjst' k pádu a úrazu.

DÔLEŽITÉ

Znečistené fi ltre spôsobujú kondenzáciu vody v klimatizácii, ktorá môže podporovat' rast a šírenie plesní. Preto sa odporůča vzduchové fi ltre čistit' každé 2 týždne.

Pred spustením zariadenia sa presvedčte, či sú horizontálne lamely v zatvorenej polohe. Ak zariadenie spustíte, ked' sú horizontálne lamely v otvorenej polohe, nemusia sa vrátit' do správnej polohy.

BEZPEČNOSTNÉ POKYNY

Inštalácia

⚠ VÝSTRAHA
	O inštaláciu klimatizácie požladajte svojho predajcu.Inštalácia klimatizácie vyžaduje odborné poznatky a zručnosti, preto ju nesmie vykonávať používateľ. Pri nesprávnej inštalácii klimatizácie môže dôjst’ k úniku vody, požiaru alebo zásahu elektrickým prúdom.
	Vyhradťte na klimatizáciu samostatný zdroj napájania.V prípade spoločného používania zdroja napájania môže dôjst’ k prehriatiu alebo požiaru.
	Neinštalujte zarladenie na mieste, kde by mohlo dôjst’ k úniku horľavých plynov.V prípade úniku plynu a jeho nahromadenia v okolí exteriérovej jednotky môže dôjst’ k výbuchu.
	Zariadenie správne uzemnite.Uzemňovací vodič nepripájajle k plynovému ani vodovodnému potrubiu, bleskozvodu ani k uzemňovaciemu vodiču telefónu. Nesprávne uzemnenie môže spôsobit’ zásah elektrickým prúdom.
⚠ UPOZORNENIE
	Ak to vyžaduje miesto inštalácie klimatizačnej jednotky (napr. v prostredí s vysokou vlhkosťou), nainštalujte aj zemný istič.Inštalácia bez zemného ističa môže spôsobit’ zásah elektrickým prúdom.
	Skontrolujte, či voda z odtoku riadne odteká.Ak odtok nefunguje správne, z interiérovej/exteriérovej jednotky môže kvapkať voda, ktorá môže zamokrit’ a poškodit’ nábytok.
Ak si všimnete niečo nezvyčajnéIhned’ zastavte klimatizáciu a obrátte sa na svojho predajcu.

! VÝSTRAHA

Pre rozhranie Wi-Fi

⚠ VÝSTRAHA(Nesprávna manipulácia môže mať vážne následky vrátane vážneho úrazu alebo usmrtenia.)
	Toto zariadenie môžu používat’ deti od 8 rokov a osoby so zníženým fyzickými, zmyslovými alebo mentálnymi schopnost’ami či nedosta- točnými skúsenost’ami a vedomost’ami, pokiaľ sú pod dozorom alebo bolí náležite poučené o bezpečnom používaní zariadenia a rozumejú príslušným rizikám.
	Deti sa so zariadením nesmú hrat’. Čistenie a používatel’skú údržbu nesmú vykonávat’ deti bez dozoru.
	Rozhranie Wi-Fi nepoužívajte v blízkosti elektrických zdravotníckych prístrojov ani v blízkosti osób so zdravotnickymi pomôckami, ako je kardiostimulator alebo implantovatel’ný kardioverter-defi brilátor.• Mohlo by dôjst’ k nehode vplyvom zlyhania zdravotníckeho prístroja alebo pomôcky.
	Rozhranie Wi-Fi neinštalujte v blízkosti zariadení s automatickým ovládaním, ako sú automatické dvere alebo požiarne alarmy.• Mohlo by dôjst’ k nehode vplyvom poruchy.
	Rozhrania Wi-Fi sa nedotýkajte mokrými rukami.• Mohlo by dôjst’ k poškodeniu zariadenia, zásahu elektrickým prúdom alebo požiaru.
	Chráněte rozhranie Wi-Fi pred pošpliechaním a nepoužívajte ho v kúpel’ní.• Mohlo by dôjst’ k poškodeniu zariadenia, zásahu elektrickým prúdom alebo požiaru.
	V prípade pádu rozhrania Wi-Fi alebo poškodenia držiaka či kábla odpojte káběl z elektrickej zásuvky alebo VYPNITE vypinač.• Mohlo by dôjst’ k požiaru alebo zásahu elektrickým prúdom. Obráľte sa na svojho predajcu.
⚠ UPOZORNENIE(Nesprávna manipulácia môže mať vážne následky vrátane úrazu alebo poškodenia budovy.)
	Pri nastavovaní alebo čistení rozhrania Wi-Fi nestúpajte na nesta- bilný podstavec.• V prípade pádu si môžete spôsobit’ úraz.
	Rozhranie Wi-Fi nepoužívajte v blízkosti iných bezdrótových zari- dení, mikrovlnných rúr, bezdrótových telefónov alebo faxov.• Mohlo by dôjst’ k poruchám.

LIKVIDÁCIA

Fig. 1

Tento symbol platí len pre krajiny EÚ. Ide o symbol podľa smernice 2012/19/EÚ, článku 14, Informácie pre používateľov, a prílohy IX a tiež podľa smernice 2006/66/ES, článku 20, Informácie pre koncových používateľov, a prílohy II.

Tento výrobok spoločnosti MITSUBISHI ELECTRIC je navrhnutý a vyrobený z vysokokvalitných materiálov a komponentov, ktoré je možné recyklovať alebo opátovne použít. Tento symbol znamená, že elektrické a elektronické zariadenia, batérie a akumulátory by sa na konci svojej životnosti mali zlikvidovať oddelene od komunálneho odpadu. Ak je pod symbolom vytlačený chemický symbol (Fig. 1), tento chemický symbol znamená, že batéria alebo akumulátor obsahuje určitů koncentráciu třažkých kovov. Tie sú uvedené nasledovne: Hg: ortuť (0,0005 %), Cd: kadmium (0,002 %), Pb: olovo (0,004 %) V Európskej únií existujú systémy separovaného zberu použitých elektrických a elektronických zariadení, batérií a akumulátorov. Zlikvidujte toto zariadenie, batérie a akumulátory správnym spôsobom vo vašom miestnom stredisku separovaného zberu a recyklácie odpadu. Pomôžete tým chránít životné prostredie, v ktorom žijeme.

POMENOVANIE SÚČASTÍ

Predný panel Vzduchový fi iter Filter na čistenie vzduchu (Filter blokovania V, typ VGKP: voliteľné) Typový štítok *1 Horizontálna lamela Kryt ventilátora Vývod vzduchu Výmenník tepla Kontrolka prevádzky Prijímač dialkového ovládania Zariadenie na čislenie vzduchu (len typ VGKP) Prívod vzduchu Rozhranie Wi-Fi Spínač núdzovej obsluhy *2 "² Ked" ni Núdzovú obsi jednotke. Pri každom s Núdzové CHLADEI

Prívod vzduchu (zadný a bočný) Typový štítok *1 Chladivové potrubie Odtoková hadica Vývod vzduchu Odtok

Vzhl'ad exteriérovej jednotky sa môže líšit'.
*1 Na typovom štítku je uvedený rok a mesiac výroby.

Nastavená teplota: 24 °C Otáčky ventilátora: Stredné Horizontálna lamela: Automaticky

PríPRAVA PRED SPUSTENÍM

Pred spustením: Zapojte elektrickú zástrčku do sieťovej zásuvky a zapnite vypínač.

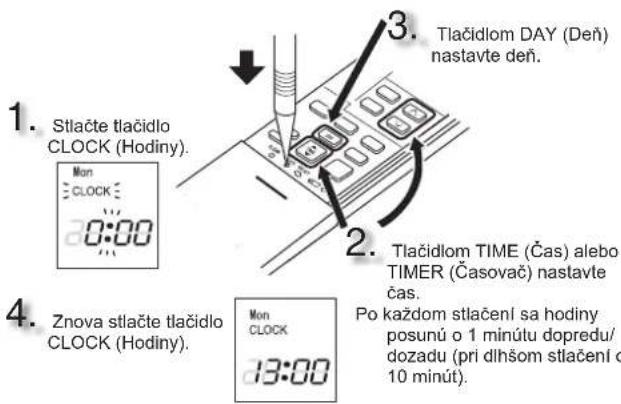

Nastavenie aktuálneho času

1. Stlačte tlačidlo CLOCK (Hodiny). Mon CLOCK 0:00 2. 3. Tlačidlom DAY (Deň) nastavte deň. 2. Tlačidlom TIME (Čas) alebo TIMER (Časovač) nastavte čas. 4. Znova stlačte tlačidlo CLOCK (Hodiny). Mon CLOCK 13:00 Po každom stlačení sa hodiny posunú o 1 minútu dopredu/ dozadu (pri dlhšom stlačení o 10 minút).

Príprava Pred Sputením

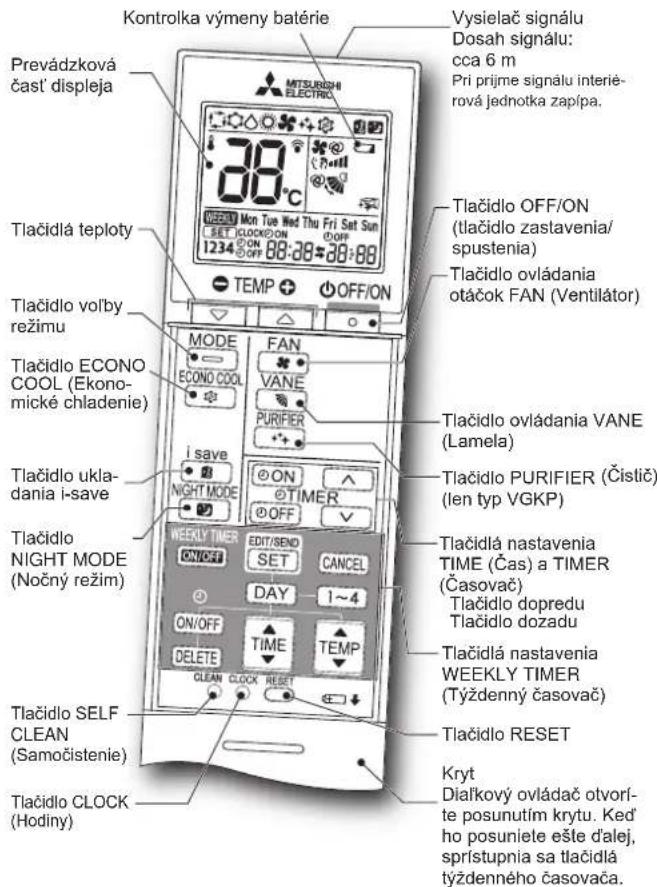

Dial'kový ovládač

Kontrolka výmeny batérie Vysielač signálu Dosah signálu: cca 6 m Pri prijme signálu interié- rová jednotka zapípa. Prevádzková časť displeja 38°C Tlačidlá teploty SET CLOCK ON 1234 ON OFF 88:28 88:88 TEMP OFF/ON Tlačidlo vol'by režimu MODE FAN ECONO COOL VANE PURIFIER Tlačidlo ECONO COOL (Ekono- mické chladenie) I save ON NIGHT MODE TIMER OFF Tlačidlo ukla- dania i-save WEEKLY TIMER EDIT/SEND CANCEL ON/OFF SET DAY 1~4 ON/OFF TIME TEMP DELETE CLEAN CLOCK RESET Tlačidlo SELF CLEAN (Samočistenie) Tlačidlo CLOCK (Hodiny) Tlačidlo OVLADANIA otáčok FAN (Ventilátor) Tlačidlo OVLADANIA VANE (Lamela) Tlačidlo PURIFIER (Čistlč) (len typ VGKP) Tlačidlá nastavenia TIME (Čas) a TIMER (Časovač) Tlačidlo dopredu Tlačidlo dozadu Tlačidlá nastavenia WEEKLY TIMER (Týždenný časovač) Tlačidlo RESET Kryt Dialkový ovládač otvorí- te posunutím krytu. Ked' ho posuniete ešte d'alej, sprístupnia sa tlačidlá týždenného časovača.

Tlačidlo nastavenia TIME (Čas), TIMER (Časovač) —— Zmena času dopredu/dozadu

©ON (Časovač ZAPNUTIA): Zariadenie sa ZAPNE v nastavenom čase.

OFF (Časovač VYPNUTIA): Zariadenie sa VYPNE v nastavenom čase.

Pomocou tlačidla ▲ (dopredu) a □(dožadu) nastavte čas časovača.

Tlačidlá nastavenia WEEKLY TIMER (Týždenný časovač) —

Pomocou tlačidiel DAY a vyberte deň a číslo.

Pomocou tlačidiel ON/OFF, TAE nastavte ZAPNUTIE/VYPNUTIE, čas a teplotu.

Opätovným stlačením tlačidla WEEKLY TIMER CYNEF TYždenný časovač VYP-NETE. (Nápis WEEKLY zhasne.)

Tlačidlo OFF/ON (tlačidlo zastavenia/spustenia)

Tlačidlo volby režimu (AUTO) (CHLADENIE) (SUŠENIE) (KÚRENIE) (VENTILÁTOR)

Tlačidlá teploty Kazdým stlačením sa teplota zvýši alebo zníži o 1 °C.

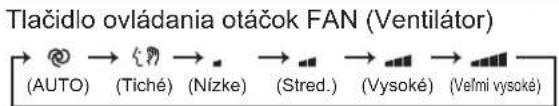

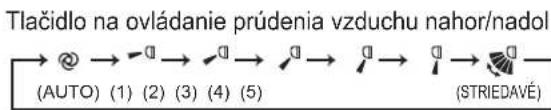

Tlačidlo na ovládanie prúdenia vzduchu nahor/nadol (AUTO) (1) (2) (3) (4) (5) (STRIEDAVÉ)

L'avopravé prúdenie vzduchu Pred spustením prevádzky manuálne presuňte vertikálnu lamelu.

Tlačidlo ukladania i-save Zjednodušená funkcia spätného nastavenia umožňuje vyvolat’ preferované (vopred uložené) nastavenie jediným stlačením tlačidla save. ďalším stlačením tohto tlačidla sa ihned dostanete na d’alšie predchádzajúce nastavenie.

Tlačidlo ECONO COOL (Ekonomické chladenie) Nastavenú teplotu a smer prúdenia vzduchu automaticky mení mikroprocesor.

Tlačidlo NIGHT MODE (Nočný režim) Pri prevádzke v NOČNOM REŽIME sa zmení jas kontrolky prevádzky, vypne sa pípanie a obmedzí sa hladina hluku exteriérovej jednotky.

Tlačidlo režimu čistenia vzduchu Pri prevádzke v režime čistenia vzduchu zabudované za- riaidenie vo vnútomej jednotke znižuje výskyt húb, vírusov, plesní a alergénov vo vzduchu.

ČISTENIE

Pokyny:

• Pred čistením odpojte zariadenie od elektrickej siete alebo vypnite vypínač.
• Dávajte pozor a nedotýkajte sa rukami kovových častí.
• Nepoužívajte benzín, riedidlá, leštiace prášky ani insekticídy.

• Ak sa objavia nečistoty, umyte ich neutrálnym kuchynským saponátom zriedeným s vlažnou vodou na určenú koncentráciu, ktorý následne vyutierate vlhkou utierkou.

• Nepoužívajte na čistenie kefu, drsnú špongiu a pod.

• Horizontálnu lamelu nenamáčajte ani neoplachujte.
  • Nepoužívajte vodu teplejšiu ako 50 °C
• Pri sušení nevystavujte súčasti zariadenia priamemu slnečnému svetlu, teplu ani ohňu.
• Nevyvíjajte na ventilátor nadmernú silu, mohol by prasknút' alebo sa zlomit'.

1. Nadvihnite predný panel tak, aby ste začuli "cvaknutie".

2. Podržte pánty a t'ahom odstráňte panel, ako je znázomené na obrázku.

3. Utrite panel mäkkou handričkou alebo ho opláchnite vodou.

4. Nenamáčajte ho do vody na dlhšie ako dve hodiny.
   • Dôkladne vysušte v tieni.

5. Založte predný panel spáť opačným postupom, ako ste ho odstránili. Predný panel pevne za- tvorte a stlačte v miestach označených šípkami.

Zariadenie na čistenie vzduchu (len typ VGKP)

Každé 3 mesiace:

• Odstráňte nečistoty vysávačom.
  Ak nečistoty nie je možné odstrá-
  nit' vysávačom:
• Namočte fi iter s rámom do vlažnej vody a opláchnite ho.
• Po umytí ho dobre vysušte v tieni.

Filter na čistenie vzduchu (Filter blokovania V, typ VGKP: volitel'né)

Každé 3 mesiace:
- Odstráňte nečistoty vysávačom.
Ak nečistoty nie je možné odstránit' vysávačom:
- Pred opláchnutím namočte fi liter s rámom do vlažnej vody.
- Po umytí ho dobre vysušte v tieni. Založte všetky západky vzduchového fi ltra.
Každy rok:
- Aby ste zachovali plný výkon, vymeňte fi iter na čistenie vzduchu za nový.
• Katalógové číslo MAC-2470FT-E

• Aby ste dosiahli maximálny výkon a znížili spotrebu prídu, fi ltre pravidelne čistite.
• Znečistené fi ltre spôsobujú kondenzáciu vody v klimatizácii, ktorá môže podporovat' rast a šírenie plesní. Preto sa odporůča vzduchové fi ltre čistit' každé 2 týždne.

Tieto informácie sa uvádzajú v súlade s NARIADENÍM (EÚ) č. 528/2012

NÁZOV MODELU	Ošetrený výrobok (Názov dielu)	Aktívne látky (Č. CAS)	Vlastnosť	Pokyny k používaniu (Informácie o bezpečnej manipulácii)
MSZ-AY15/20VGK(P)	FILTER	Dimetyloktadecyl [3-(trimetoxysilyl) propyl] amóniumchlorid (27668-52-6) Hydrofosforečnan strieborno-sodno-zirkoničitý (265647-11-8) 2-oktyl-2H-izotiazol-3-ón (OIT) (26530-20-1)	Antivírusová Antibakteriálna Protiplesňová	Používajte tento výrobok v súlade s návodom na použitie a len na určený účel.Nevkladajte do úst. Uchovávajte mimo dosahu detí.
MAC-2470FT-E	FILTER	Dimetyloktadecyl [3-(trimetoxysilyl) propyl] amóniumchlorid (27668-52-6)	Antivírusová Antibakteriálna Protiplesňová	Používajte tento výrobok v súlade s návodom na použitie a len na určený účel.Nevkladajte do úst. Uchovávajte mimo dosahu detí.

NASTAVENIE ROZHRANIA Wi-Fi (len typ VGKP)

Toto rozhranie Wi-Fi komunikuje informácie o stave a kontroluje príkazy z lokality MELCloud prostredníctvom pripojenia k interiérovej jednotke.

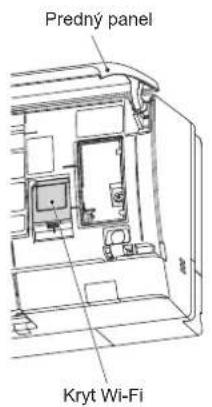

Predný panel Kryt Wi-Fi

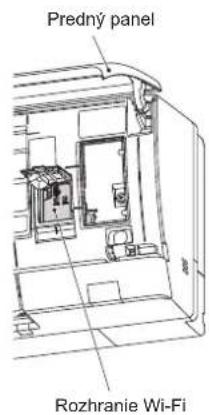

Predný panel Rozhranie Wi-Fi

Poznámka:

• Nastavte pripojenie medzi rozhraním Wi-Fi a smerovačom. Postupujte podľa NÁVODU NA NASTAVENIE a príručky SETUP QUICK REFERENCE GUIDE (Stručná referenčná príručka nastavenia) dodaného s jednotkou.
  • NÁVOD NA NASTAVENIE nájdete na tejto webovej stránke: https://www.melcloud.com/Support
• Návod na používanie lokality MELCloud nájdete na tejto webovej stránke: https://www.melcloud.com/Support

TECHNICKÉ ÚDAJE

Model	Interiérová jednotka		MSZ-AY15VGK(P) MSZ-AY20VGK(P)
	Exteriérová jednotka		MUZ-AY15VG MUZ-AY20VG
Funkcia			Chladenie Kúrenie	Chladenie Kúrenie
Napájanie			~ /N, 230 V, 50 Hz
Kapacita kW			1,5 2,0 2,0 2,5
Vstup KW			0,37 0,5 0,46 0,6
Hmotnosť	Interiérová jednotka	kg	VGKP: 9,1, VGK: 8,9
	Exteriérová jednotka	kg	23 27,5
Plniaci objem chladiva (R32) kg			0,49 0,55
Krytie IP	Interiérová jednotka		IP 20
	Exteriérová jednotka		IP 24
Prípustný nadmerný prevádzkový tlak	LP ps	MPa	2,77
	HP ps	MPa	4,17
Hladina hluku (SPL)	Int. (velmi vys./vys./stred./níz./tiché)	dB(A)	40/35/30/26/19	40/35/30/26/19	42/35/30/26/19	42/35/30/26/19
	Exteriérová jednotka	dB(A)	45	45	47	48

Špecifikácie interiérovej jednotky pre viacnásobné pripojenie NARIADENIE (EÚ) 2016/2281

Model	Interiérová jednotka			MSZ-AY15VGK(P)	MSZ-AY20VGK(P)
Kapacita	Chlade-nie	Citeľný	kW	1,27 1,50
		Latentný	kW	0,23 0,50
	Kúrenie		kW	1,70 2,30
Vstup			kW	0,017	0,019
Hladina hluku(Úroveň akustického výkonu)	Veľmi vys./vys./stred./níz./tiché		dB(A)	59/50/45/41/36	60/50/45/41/36

Poznámka:

Menovité podmienky

Garantovaný pracovný rozsah

		Interiérová jednotka	Exteriérová jednotka
			MUZ-AY15VG	MUZ-AY20VG
Chladenie	Horná hranica	32°C DB23°C WB	46°C DB—	46°C DB—
	Dolná hranica	21°C DB15°C WB	-10°C DB—	-10°C DB—
Kúrenie	Horná hranica	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Dolná hranica	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: suchý teplomer

WB: vlhký teplomer

Rozhranie Wi-Fi

Model	MAC-577IF2-E
Vstupné napätie	12,7 V js. (z interiérovej jednotky)
Spotreba prúdu	MAX. 2 W
Rozmery V × Š × D (mm)	73,5×41,5×18,5
Hmotnosť (g)	46 (vrátane kábla)
Výkonová hladina vysielača (MAX.)	20 dBm na IEEE 802.11b
VF kanál	1 kan. ~ 13 kan. (2412~2472 MHz)
Rozhlasový protokol IEEE 802.11b/g/n (20)
Šifrovanie	AES
Overovanie	WPA2-PSK
Verzia softvéru	XX.00

Vyhlásenie o zhode nájdete na tejto webovej stránke:

http://www.mitsubishielectric.com/ldg/ibim/

V PRÍPADE PROBLÉMOV

V nasledujúcich prípadoch ihned' zastavte klimatizáciu a obrát'te sa na svojho predajcu.

• Ked' z interiérovej jednotky uniká alebo kvapká voda.
  • Ked' l'avá kontrolka prevádzky bliká.
• Ked' sa často vyhadzuje istič.
• Signál z dial'kového ovládača nie je možné prijať v miestnosti, kde sa používa žiarivkové svetlo s elektronickým typom ZAP./VYP (s invertorom a pod.).
• Prevádzka klimatizácie ruší rozhlasový alebo televízny príjem. Pre dané zariadenie môže byt' potrebné použit' zosilňovať.
• Ked' počujete nezvyčajný zvuk.
• Ak ste zistili akýkol'vek únik chladiva.

BIZTONSÁGIÓVINTÉZKEDÉSEK

týmto na svoju výlučnú zodpovednosť vyhlasuje, že nasledovné klimatizačné jednotky a tepelné čerpadlá určené na používanie v obytných a obchodných priestoroch a v prostredí lahkého priemyslu:
