BRUKSANVISNING MSZ-AY20VGK MITSUBISHI

Forkert anvendelse kan medføre stor risiko for ulykker som f.eks. død, alvorlig personskade osv.

FORSIGTIG:

^2 Når fjernbetjeningen ikke kan benyttes...

Før anvendelse: Sæt strømforsyningsstikket i stikkontakten og/eller slå afbryderen til.

Tryk på GN/OG for at indstille TÆND/SLUK, tid og temperatur.

Tryk på EDIT/SEND SET for at afslutte og sende ugetimerindstillingen.

Tryk på WEEKLY TIMER ON/OFF for at aktivere ugetimeren. (Weyker).

Tryk på WEEKLY TIMER ON/OFF for at deaktivere ugetimeren. ( WKSÜkkes).

Flyt den lodrette vinge manuelt, før driften startes.

Betydningen av symbolene som vises på inneenheten og/eller uteenheten

	ADVARSEL(Brannfare)	Denne enheten benytter et brennbart kjølemiddel.Hvis kjølemiddelet lekker og kommer i kontakt med fl ammer eller en varm del, dannes det skadelig gass og det er fare for brann.
	Les BRUKSANVISNINGEN nøye før drift.
	Servicepersonalet må lese BRUKSANVISNINGEN og INSTALLASJONSHÅNDBOKEN nøye før drift.
	Du fi nner mer informasjon i BRUKSANVISNINGEN, INSTALLASJONSHÅNDBOKEN og lignende.

• Siden det brukes roterende deler og deler som kan gi elektrisk støt i dette produktet, må du lese "Sikkerhetsreglene" før du bruker det.
• Les advarslene som vises her, siden det er viktig for sikkerheten å følge dem.
• Etter at du har lest bruksanvisningen bør du oppbevare den sammen med monteringshåndboken på et sted det er lett å slå opp i den.
• Wi-Fi ^® er et registrert varemerke for Wi-Fi Alliance ^® .

Merker og deres betydning

ADVARSEL:

Feil håndtering vil med stor sannsynlighet føre til alvorlige skader, som dødsulykker, personskader osv.

FORSIKTIG:

Feil håndtering kan medføre alvorlige farer, avhengig av forholdene.

Betydning av symbolene som er brukt i denne håndboken

	: Ikke gjør dette.
	: Følg bruksanvisningen.
	: Ikke stikk inn fi ngre eller pinner o.l.
	: Stå aldri på inne/uteenheten, og legg ikke noe på dem.
	: Fare for elektrisk støt. Vær forsiktig.
	: Trekk støpselet ut av støpselet.
	: Husk å slå av strømmen.
	: Brannfare.
	: Skal aldri berøres med våte hender.
	: Du skal aldri sprute vann på enheten.

ADVARSEL

- Dette kan føre til overoppheting, brann eller elektrisk støt.

Sørg for at støpselet ikke er skitten og sett den forsvarlig inn i kontakten.

- Et skittent støpsel kan forårsake brann eller elektrisk støt.

Ikke surr sammen, trekk i, skad eller modifi ser strømledningen du må ikke varme den opp eller plassere tunge gjenstander på den.

- Dette kan føre til brann eller elektrisk støt.

- Slå AV strømtilførselen eller ta ut støpselet etter at du har slått AV inneenheten med fjernkontrollen.

Ikke utsett bar hud for kald luft over lengre tid.

Kunden skal ikke montere, fl ytte, demontere, endre eller reparere dette apparatet selv.

- Feil håndtering av klimaanlegget kan forårsake brann, elektrisk støt, skade eller vannlekkasje osv. Hør med din forhandler.

- Hvis strømledningen er skadet, må den byttes ut av en produsent eller en serviceansatt for å unngå fare.

Når du monterer, fl ytter eller utfører vedlikehold på enheten, må du sørge for at ingen andre stoff er enn det spesifi serte kjølemiddelet (R32) kommer inn i kjølemiddelkretsen.

- Alle fremmede stoff er i kretsen, som for eksempel luft, kan forårsake unormal trykkøkning og kan føre til eksplosjon eller personskader.

- Bruk av andre kjølemidler enn det som er spesifi sert for systemet vil forårsake mekanisk svikt, systemsvikt eller enhetshavari. I verste fall kan dette føre til at det blir veldig vanskelig å feste produktet på en sikker måte.

Dette apparatet er ikke beregnet på å brukes av personer (herunder barn) med reduserte fysiske eller mentale evner, eller nedsatte sanseevner, eller mangel på erfaring og kunnskap, med mindre de har vært under oppsyn eller fått opplæring av bruk av apparatet av en person som med ansvar for deres sikkerhet. Barn skal holdes under oppsyn slik at de ikke leker med apparatet.

	Ikke stikk fingre, pinner eller andre gjenstander inn i luftinntaket/-utgangen.Fordi viften roterer med høy hastighet kan dette føre til skader.
	Når det oppstår noe unormalt (røyklukt etc.), må du stoppe klimaanlegget og trekke ut støpselet eller slå AV strømtilførselen.Hvis du fortsetter å bruke enheten hvis noe unormalt har oppstått, kan det føre til funksjonsfeil, brann eller elektrisk støt. Kontakt forhandleren hvis det oppstår noe unormalt.
	Hvis klimaanlegget ikke kjøler eller varmer, kan det være på grunn av at den lekker kjølemiddel. Hvis du fi nner en kjølemiddellekkasje, må du stanse driften og lufte rommet godt ut. Ta kontakt med forhandleren umiddelbart. Hvis en reparasjon omfatter påfylling av kjølemiddel på apparatet, må du spørre serviceteknikeren om detaljer.Kjølemiddelet som brukes i klimaanlegget er trygt. Normalt lekker den ikke. Men hvis kjølemiddelet lekker og kommer i kontakt med fl ammer eller en varm del, f.eks. en vifteovn, parafi novn eller en komfyr, dannes det skadelig gass og det er fare for brann.
	Ikke vask innsiden av inneenheten. Ta kontakt med forhandleren hvis innsiden av enheten må vaskes.Feil vaskemiddel kan påføre skade på plastmaterialet inne i enheten, noe som kan resultere i vannlekkasje. Hvis vaskemidlet kommer i kontakt med elektriske deler eller motoren, vil det resultere i at enheten ikke fungerer som den skal, røyk eller brann.Apparatet skal oppbevares i et rom uten antennelseskilder under kontinuerlig drift (f.eks.: åpen ild, et gassapparat i bruk eller en elektrisk ovn som er i bruk).Vær oppmerksom på at kjølemiddelet kanskje er luktfritt.Ikke prøv å fremskynde avisungsprosessen eller å rengjøre apparatet på noen annen måte en det som er anbefalt av produsenten.Må ikke perforeres eller brennes.
	Inneenheten må installeres i rom med en størrelse som overstiger den angitte gulvplassen. Ta kontakt med forhandleren.
	Dette apparatet er beregnet på bruk av eksperter eller brukere med opplærling, i verksteder, lett industri og på gårder, eller for kommersiell bruk av legpersoner.

	Ikke stikk fingre, pinner eller andre gjenstander inn i luftinntaket/-utgangen.Fordi viften roterer med høy hastighet kan dette føre til skader.
	Når det oppstår noe unormalt (røyklukt etc.), må du stoppe klimaanlegget og trekke ut støpselet eller slå AV strømtilførselen.Hvis du fortsetter å bruke enheten hvis noe unormalt har oppstått, kan det føre til funksjonsfeil, brann eller elektrisk støt. Kontakt forhandleren hvis det oppstår noe unormalt.
	Hvis klimaanlegget ikke kjøler eller varmer, kan det være på grunn av at den lekker kjølemiddel. Hvis du fi nner en kjølemiddellekkasje, må du stanse driften og lufte rommet godt ut. Ta kontakt med forhandleren umiddelbart. Hvis en reparasjon omfatter påfylling av kjølemiddel på apparatet, må du spørre serviceteknikeren om detaljer.Kjølemiddelet som brukes i klimaanlegget er trygt. Normalt lekker den ikke. Men hvis kjølemiddelet lekker og kommer i kontakt med fl ammer eller en varm del, f.eks. en vifteovn, parafi novn eller en komfyr, dannes det skadelig gass og det er fare for brann.
	Ikke vask innsiden av inneenheten. Ta kontakt med forhandleren hvis innsiden av enheten må vaskes.Feil vaskemiddel kan påføre skade på plastmaterialet inne i enheten, noe som kan resultere i vannlekkasje. Hvis vaskemidlet kommer i kontakt med elektriske deler eller motoren, vil det resultere i at enheten ikke fungerer som den skal, røyk eller brann.Apparatet skal oppbevares i et rom uten antennelseskilder under kontinuerlig drift (f.eks.: åpen ild, et gassapparat i bruk eller en elektrisk ovn som er i bruk).Vær oppmerksom på at kjølemiddelet kanskje er luktfritt.Ikke prøv å fremskynde avisungsprosessen eller å rengjøre apparatet på noen annen måte en det som er anbefalt av produsenten.Må ikke perforeres eller brennes.
	Inneenheten må installeres i rom med en størrelse som overstiger den angitte gulvplassen. Ta kontakt med forhandleren.
	Dette apparatet er beregnet på bruk av eksperter eller brukere med opplærling, i verksteder, lett industri og på gårder, eller for kommersiell bruk av legpersoner.

SIKKERHETSREGLER

⚠ FORSIKTIG
	Du må ikke berøre luftinntaket eller aluminiumsribbene på inne-/uteenheten.· Det kan føre til skade.
	Ikke bruk insektmidler, brennbare sprayer, luftfriskere eller antibakterielle midler på enheten.· Dette kan forårsake brann eller derformasjon av enheten.
	Husdyr eller husplanter må ikke oppholde seg direkte i luftstrømmen.· Dette kan skade kjæledyrene eller plantene.
	Du må ikke sette andre elektriske apparater eller møbler under inne-/uteenheten.· Det kan dryppe vann på dem fra enheten og dette kan føre til at de ødelegges eller svikter.
	Ikke monter enheten på en festebrakett som er ødelagt.· Enheten kan falle ned å forårsake en skade.
	Ikke stå på en ustabil benk e.l. når du betjener eller rengjør enheten.· Fallulykker kan være skadelige.
	Ikke trekk ut støpselet ved å trekke i ledningen.· Deler av kjerneledningen kan gå i stykker, noe som kan forårsake overoppheting og brann.
	Du må ikke prøve å lade eller ta fra hverandre batteriene og ikke la dem brenne.· Dette kan føre til lekkasjer, brann eller eksplosjoner.
	Ikke bruk enheten i mer enn 4 timer i høy fuktighet (80 % relativ luftfuktighet eller mer) og/eller med åpne vinduer eller ytterdør.· Dette kan føre til at vann kondenseres i klimaanlegget og drypper ned og skader møblene.· Vannkondensering i klimaanlegget kan bidra til dannelse av sopp, som f.eks. mugg.
	Ikke bruk enheten til spesielle formål, som oppbevaring av mat ale opp dyr, dyrke planter eller bevaring av presisjonsinstrumenter eller kunstgjenstander.· Dette kan føre til forringelse av kvaliteten, eller være skadelig for dyr og planter.
	Forbrenningsapparater må ikke stå direkte i luftstrømmen.· Dette kan forårsake ufullstendig forbrenning.
	Aldri plasser batteri i munnen, da dette kan medføre en risiko for at du svelger batteriet ved et uhell.· Hvis du svelger et batteri, kan du risikere kvelning og/eller forgiftning.

	Når enheten skal rengjøres, må du slå den AV og trekke ut stopselet eller slår AV strømtilførselen.Fordi viften roterer med høy hastighet kan dette føre til skader.
	Når enheten ikke skal brukes over lengre tid, må du trekke ut stopselet eller slå AV strømtilførselen.Enheten kan samle skitt, som kan føre til overoppheting eller brann.
	Skift ut alle batteriene i fjernkontrollen med nye batterier av samme type.Bruk av et gammelt batteri sammen med et nytt kan føre til varmeutvikling, lekkasje eller eksplosjon.
	Hvis det kommer væske fra batteriene på huden eller klærne, må du vaske dem grundig med rent vann.Hvis du får batterivæske i øynene, må du skylle grundig med rent vann og søke legehjelp øyeblikkelig.
	Luft godt hvis du bruker enheten sammen med et forbrenningsapparat.Utilstrekkelig ventilasjon kan forårsake oksygenmangel.
	Ikke kjør klimaanlegget etter påføring av bonemiddel på gulvet.Stoff er i bonemidlet kan feste seg til innsiden av innendørsenheten, noe som kan føre til vannlekkasje eller vannsprut.
	Slå AV strømtilførselen hvis du hører torden og det er mulighet for lynnedslag.Enheten kan bli skadet ved lynnedslag.
	Når klimaanlegget har vært i bruk i fl ere sesonger, må den undersøkes og vedlikeholdes i tillegg til normal rengjøring.Skitt eller støv i enheten kan lage en ubehagelig lukt, bidra til dannelsø av sopp, som mugg, eller stoppe til dreneringen, noe som kan føre til at det lekker vann fra inneenheten. Inspeksjon og vedlikehold krever spesialkompetanse. Be forhandleren om å gjøre det.
	Bryterne må ikke betjenes med våte hender.Det kan føre til elektrisk støt.
	Ikke vask klimaanlegget med vann. Du må heller ikke plassere en gjenstand på den som inneholder vann, som for eksempel en blomstervase.Dette kan føre til brann eller elektrisk støt.
	Du må ikke trå på eller plassere noen gjenstand på uteenheten.Fallulykker kan være skadelige, både for deg og gjenstanden.

VIKTIG

Skitne fi ltere kan forårsake kondensering i klimaanlegget, som igjen kan bidra til dannelse av sopp, som f.eks. mugg. Det anbefales derfor at du rengjør luftfi ltrene hver 2. uke.

Før du bruker enheten, må du sørge for at de horisontale spjeldene er lukket. Hvis du bruker enheten mens de horisontale spjeldene er åpne, kan det hende de ikke går tilbake til riktig posisjon.

SIKKERHETSREGLER

For installasjon

⚠ ADVARSEL
	Kontakt forhandleren for å få installert klimaanlegget.Den kan ikke monteres av brukeren, siden monteringen krever spesialkompetanse. Hvis apparatet monteres feil, kan det føre til vannlekkasje, brann eller elektrisk støt.
	Apparatet må ha sin egen strømforsyning.En delt strømforsyning kan forårsake overoppheting eller brann.
	Ikke monter enheten der det er fare for lekkasje av brennbar gass.Hvis det lekker gass som samler seg opp rundt uteenheten, kan det føre til eksplosjon.
	Jord enheten forsvarlig.Ikke jord enheten til gassrør, vannrør, lynavleder eller jordledning på telefonanlegget. Hvis jordingen utføres feil, kan det føre til elektrisk støt.
⚠ FORSIKTIG
[SG7A]	Monter jordfeilbryter, avhengig av plasseringen av klimaanlegget (fuktige steder etc.).Hvis jordfeilbryter ikke monteres, kan dette føre til elektrisk støt.
	Dreneringen må være fullstendig.Hvis dreneringen ikke er fullstendig, kan det dryppe vann fra enheten. Dette kan føre til fuktskader på møbler.
Hvis det oppstår noe unormaltSlutt å bruke klimaanlegget øyeblikkelig og kontakt forhandleren.

AVHENDING

Fig. 1

Dette symbolet gjelder bare for EU-land. Dette symbolet er i henhold til EU-direktiv 2012/19/EU, artikkel 14, informasjon til brukere og tillegg IX, og/eller EC-direktiv 2006/66/EC, artikkel 20, informasjon til slutt-brukere, og tillegg II.

For Wi-Fi-grensesnitt

⚠ ADVARSEL(Feilaktig håndtering kan få alvorlige konsekvenser, inkludert alvorlig skade eller død.)
	Dette utstyret kan brukes av barn fra 8 år og oppover og av personer med reduserte fysiske, sensoriske eller mentale evner eller med manglende erfaring eller kunnskap, hvis de er under oppsyn eller har fått instruksjon i sikker bruk av utstyret og forstår farene som er involvert.
	Barn må ikke leke med apparatet. Rengjøring og brukervedlikehold må ikke gjøres av barn uten tilsyn.
	Ikke bruk Wi-Fi-enheten i nærheten av medisinsk elektrisk utstyr eller personer med medisinske apparater som pacemaker eller intern defi brillator.• Det kan forårsake en ulykke som følge av funksjonsfeil i det medisinske utstyret eller enheten.
	Wi-Fi-enheten skal ikke installeres i nærheten av automatiske styringsenheter som automatiske døråpnere eller brannalarmer.• Det kan føre til ulykker pga. funksjonsfeil.
	Du skal ikke berøre Wi-Fi-enheten med våte hender.• Det kan føre til skade på enheten, elektrisk støt eller brann.
	Du skal ikke sprute vann på Wi-Fi-enheten eller bruke den på badet.• Det kan føre til skade på enheten, elektrisk støt eller brann.
	Hvis Wi-Fi-enheten faller ned eller hvis holderen eller kabelen er blitt skadet, skal du trekke ut støpselet eller slå AV strømbryteren.• Det kan føre til brann eller elektrisk støt. Kontakt forhandleren.
⚠ FORSIKTIG(Feilaktig håndtering kan få konsekvenser, bl.a. personskader eller skader på bygningen.)
	Du skal ikke stå på en ustødig gardintrapp når du skal konfl gurere eller rengjøre Wi-Fi-enheten.• Det kan føre til personskade hvis du faller ned.
	Ikke bruk Wi-Fi-enheten i nærheten av andre trådløse enheter, mikrobølgeovner, trådløse telefoner eller faksmaskiner.• Det kan føre til funksjonsfeil.

ADVARSEL

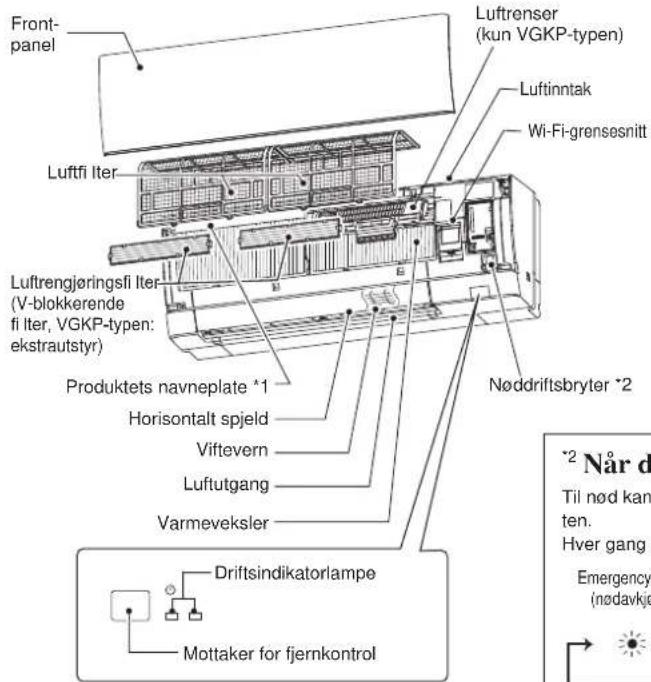

NAVN PÅ HVER DEL

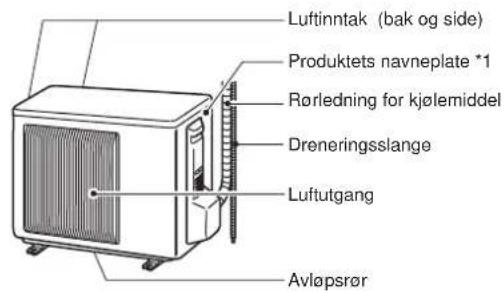

Innendørsenhet Utendørsenhet

Front-panel Luftfriiter Luftrengjøringsfiiter (V-blokkerende fiiter, VGKP-typen: ekstraustyr) Produktets navneplate *1 Horisontalt spjeld Viftevern Luftutgang Varmeveksler Driftsindikatorlampe Mottaker for fjernkontrol Luftrenser (kun VGKP-typen) Luftinntak Wi-Fi-grensesnitt Nøddriftsbryter *2 *2 Når d Til nød kan ten. Hver gang d Emergency (nødavkj

Luftinntak (bak og side) Produktets navneplate *1 Rørledning for kjølemiddel Dreneringsslange Luftutgang Avløpsrør

Uteenheten kan ha et annet utseende.
*1 Produksjonsår og -måned er angitt på produktets navneplate.

^2 Når det ikke er mulig å bruke fjernkontrollen...

Til nød kan drift av enheten startes ved å trykke på nøddriftsbryteren (E.O. SW) på inneenheten.

Hver gang du trykker på E.O. SW skifter driftsmodus i følgende rekkefølge:

Emergency COOL Emergency HEAT (nødavkjøling) (nødoppvarming) Stopp

Angitt temperatur: 24°C Viftehastighet : Medium Horizontalt spjeld : Auto

KLARGJ∅RING F∅R BRUK

Før bruk: Sett strømpluggen inn i kontakten og/eller slå på kretsbryteren.

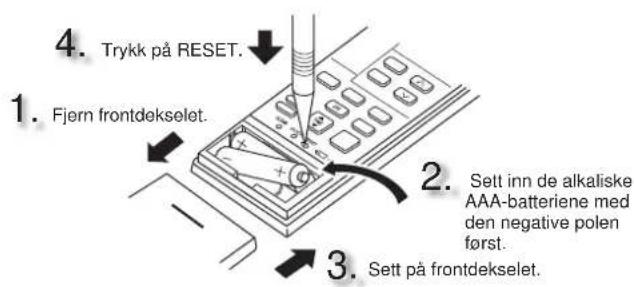

Sett batterier i fjernkontrollen

4. Trykk på RESET. 1. Fjern frontdekselet. 2. Sett inn de alkaliske AAA-batteriene med den negative polen først. 3. Sett på frontdekselet.

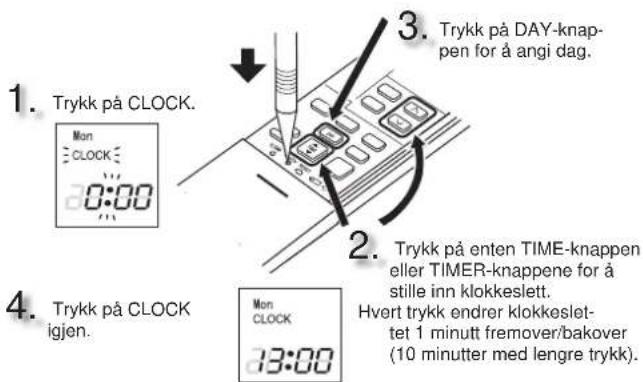

Still tiden

1. Trykk på CLOCK. Mon CLOCK 0:00 3. Trykk på DAY-knap- pen for å angi dag. 2. Trykk på enten TIME-knappen eller TIMER-knappene for å stille inn klokkeslett. Hvert trykk endrer klokkeslet- tet 1 minutt fremover/bakover (10 minutter med lengre trykk). 4. Trykk på CLOCK igjen. Mon CLOCK 13:00

KLARGJ∅RING F∅R BRUK

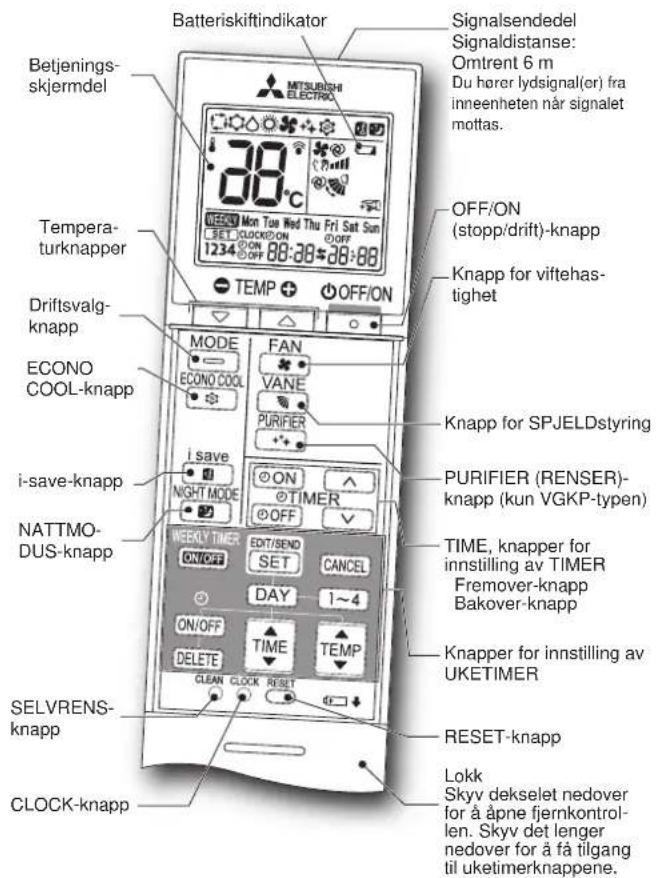

Fjernkontroll

Batteriskiftindikator Betjenings-skjermdel 38°C MITSUBISHI ELECTRIC Signalssendedel Signaldistanse: Omtrent 6 m Du hører lydsignal(er) fra inneenheten når signalet mottas. Temperaturknapper WEEK Mon Tue Wed Thu Fri Sat Sun SET CLOCK/ON OFF 1234 ON OFF 08:28 $28:88 OFF/ON (stopp/drift)-knapp Knapp for viftehas- tighet Driftsvalg-knapp MODE FAN ECONO COOL-knapp ECONO COOL VANE PURIFIER Knapp for SPJELDstyring i-save-knapp NATTMO-DUS-knapp i save NIGHT MODE ON TIMER OFF TIME, knapper for innstilling av TIMER Fremover-knapp Bakover-knapp NATTO-MODUS-Knapp WEEKLY TIMER EDIT/SEND CANCEL DAY 1~4 ON/OFF TIME TEMP DELETE CLEAN CLOCK RESET KNapper for innstilling av UKETIMER SELVRENS-knapp CLOCK-knapp RESET-knapp Lokk Skyv dekslet nedover for å åpne fjernkontrol- len. Skyv det lenger nedover for å få tilgang til uketimerknappene.

TID, innstillingsknapp for TIMER

Endre tidspunktet fremover/bakover

(©ON) (tidsur PÅ): Enheten vil bli slått PÅ på det angitte tidspunktet.

OFF (tidsur AV): Enheten vil bli slått AV på det angitte tidspunktet.

Trykk på ⬆ (fremover) og (bakover) for å stille inn tidspunktet for tidsuret.

Knapper for innstilling av UKETIMER

Trykk på DAY og forå angi dag og nummer.

Trykk på ON/OFF, og for å stufe inn ON/OFF, klokkeslett og temperatur.

Trykk på EDT/ENB SET for å fullføre og overføre innstillingen for uketimeren.

Trykk på WEEKLY TIMER ONKFT for å slå uketimeren på (ON). (WYER)

Trykk på WEEKLY TIMER EN gang til for å slå av uketimeren (OFF). ( WEEKLY slukkes.)

OFF/ON

。

Hvert trykk hever eller senker temperaturen med 1°C.

FAN

Knapp for viftehastighet

VANE

VANE

Kontrollknapp for opp-ned luftstrøm

Luftfl ytens retning, venstre-høyre

Flytt spjeldet manuelt før du starter enheten.

En forenklet tilbakestillingsfunksjon gjør det mulig å hente foretrukket (forhåndsinnstilt) innstilling ved bare å trykke én gang på knappen. Trykk på knappen igjen for å gå tilbake til forrige innstilling på et blunk.

ECONO COO

ECONO COOL-knapp

Innstilt temperatur og luftstrømmens retning endres automatisk av mikroprosessoren.

NIGHT MOD

NATTMODUS-knapp

NATTMODUS-drift endrer lysstyrken på driftsindikatoren, deaktiverer pipelyden og begrenser støynivået i uteenheten.

PURIFIER

Knapp for luftrensedrift

Ved luftrensedrift reduserer innendørsenhetens innebygde funksjon sopp, virus, mugg og allergener fra luften.

RENGJ∅RING

Instrukser:

• Koble fra strømtilførselen eller slå av kretsbryteren før rengjøring.
• Ikke ta på metalldeler med hendene.
• Ikke bruk rensebensin, tynner, poleringspulver eller insektmiddel.

• Synlig smuss skal vaskes av med et nøytralt vaskemiddel blandet med lunkent vann etter anvisningene på fl asken, og deretter tørkes av med en fuktig klut.

• Ikke bruk en skurende børste, en hard svamp eller lignende.

• Ikke bløtlegg eller skyll det horisontale spjeldet.
  • Vannet må ikke overskride 50°C.
• Ikke tørk delene i direkte sollys, varme eller fl ammer.
• Ikke bruk overdreven kraft på viften, da dette kan forårsake brudd eller sprekker.

• Rengjør hver 2. uke
- Fjern skitt med støvsuger, eller skyll med vann.
- Etter at du har vasket med vann, må det tørke godt i skyggen.

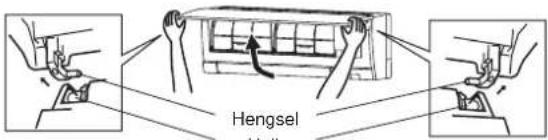

Frontpanel

Hengsel Udell

1. Løft frontpanelet til du hører et "klikk".

2. Hold i hengslene og trekk for å fjerne som vist i illustrasjonen ovenfor.

3. Tørk av med en myk, tørr klut, eller skyll det med vann.

4. Ikke la det ligge i vann i mer enn to timer.

5. Tørk godt i skyggen.

6. Monter frontpanelet ved å følge fremgangsmåten for fjerning i motsatt rekkefølge. Lukk frontpanelet godt igjen, og trykk på posisjonene ved å følge pilenes retning.

-Luftrenser (kun VGKP-typen)

Hver 3. måned:

- Fjern skitt med en støvsuger. Når det ikke er mulig å fjerne skitt med en støvsuger:

-Luftrengjøringsfi Iter (V-blokkerende fi Iter, VGKP-typen: ekstrautstyr)

Hver 3. måned:

• Fjern skitt med støvsuger.
Når det ikke er mulig å fjerne skitt med støvsuger:
- Legg filteret og rammen i lunkent vann før du skyller dem.
- Etter vask, må du tørke dem godt i skyggen. Monter alle klaff ene på luftfi literet.

Hvert år:

Trekk for å fjerne det fra luftfi literet

! Viktig

• Du får best ytelse og sparer strøm hvis du rengjør fi Itrene regelmessig.
• Skitne filtere forårsaker kondensering i klimaanlegget og bidrar til dannelse av sopp, som f.eks. mugg. Det anbefales derfor at du rengjør luftfi itrene hver 2. uke.

Denne informasjonen er basert på FORSKRIFT (EU) nr. 528/2012

MODELLNAVN	Behandlet artikkel (Delenavn)	Aktive stoff er (CAS nr.)	Eiendom	Bruksanvisning (Informasjon om sikker håndtering)
MSZ-AY15/20VGK(P)	FILTER	Dimetyloktadekyl[3-(trimetoksysilyl) propyl]ammoniumklorid (27668-52-6)Sølvnatriumhydrogenzirkonium-fosfat (265647-11-8)2-oktyl-2H-isotiazol-3-én (OIT) (26530-20-1)	AntivirusAntibakteriellAntimugg	Bruk dette produktet i henhold til anvisningene i bruksanvisningen og bare i henhold til det tiltenkte formålet.Må ikke puttes i munnen. Oppbevares utilgjengelig for barn.
MAC-2470FT-E FILTER		Dimetyloktadekyl[3-(trimetoksysilyl) propyl]ammoniumklorid (27668-52-6)	AntivirusAntibakteriellAntimugg	Bruk dette produktet i henhold til anvisningene i bruksanvisningen og bare i henhold til det tiltenkte formålet.Må ikke puttes i munnen. Oppbevares utilgjengelig for barn.

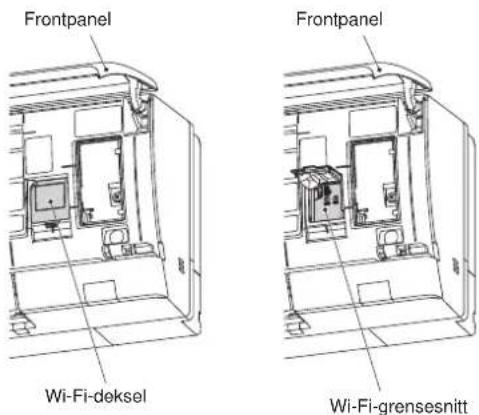

OPPSETT AV Wi-Fi-GRENSESNITT (Kun VGKP-type)

Dette Wi-Fi-grensesnittet kommuniserer statusinformasjon og styrer kommandoer fra MELCloud ved å koble til en innendørsenhet.

Merk:

• Etabler en forbindelse mellom Wi-Fi-grensesnittet og ruteren. Se KONFIGURASJONSHÄNDBOKEN og SETUP QUICK REFERENCE GUIDE (HURTIGREFERANSEVEILEDNINGEN) som følger med enheten.
• Du fi nner KONFIGURASJONSHÄNDBOKEN på nettsiden nedenfor. https://www.melcloud.com/Support
• Du fi nner Brukerhåndbok for MELCloud på nettsiden nedenfor. https://www.melcloud.com/Support

SPESIFIKASJONER

Modell	Inne		MSZ-AY15VGK(P) MSZ-AY20VGK(P)
	Ute		MUZ-AY15VG MUZ-AY20VG
Funksjon			Avkjoling Oppvarming Avkjoling Oppvarming
Strømforsyning ~ /N, 230 V, 50 Hz
Kapasitet kW			1,5 2,0 2,0 2,5
Inngang kW			0,37 0,5 0,46 0,6
Vekt	Inne kg		VGKP: 9,1, VGK: 8,9
	Ute kg		23 27,5
Kjølemiddelkapasistet (R32)		kg	0,49		0,55
IP-kode	Inne		IP 20
	Ute		IP 24
Tillatt overtrykk under drift	LP ps	MPa	2,77
	HP ps	MPa	4,17
Støynivå (SPL)	Inne (Ekstra høy/Høy/Med./Lav/Stille)	dB(A)	40/35/30/26/19	40/35/30/26/19	42/35/30/26/19	42/35/30/26/19
	Ute	dB(A)	45	45	47	48

Innendørs spesifikasjon for multitilkobling FORORDNING (EU) 2016/2281

Modell	Inne			MSZ-AY15VGK(P)	MSZ-AY20VGK(P)
Kapasitet	Avkjøling	følbar varme	kW	1,27	1,50
		skjult	kW	0,23	0,50
	Oppvarming		kW	1,70	2,30
Inngang kW 0,017			0,019
Støynivå (Lydeff ektnivå)	Ekstra høy/Høy/Med./Lav/Stille		dB(A)	59/50/45/41/36	60/50/45/41/36

Merk:

Merketilstand
Avkjøling —	Inne: 27°C DB, 19°C WB
	Ute: 35°C DB
Oppvarming —	Inne: 20°C DB
	Ute: 7°C DB, 6°C WB

Garantert driftsområde

		Inne	Ute
			MUZ-AY15VG	MUZ-AY20VG
Avkjøling	∅vre grense	32°C DB23°C WB	46°C DB—	46°C DB—
	Nedre grense	21°C DB15°C WB	-10°C DB—	-10°C DB—
Oppvar-ming	∅vre grense	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Nedre grense	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB : Dry Bulb (Tørr kolbe) WB : Wet Bulb (Våta kolbe)

Wi-Fi-grensesnitt

Modell	MAC-577IF2-E
Inngangsspenning	DC 12,7 V (fra innendørsenhet)
Strømforbruk MAKS. 2 W
Mål H×B×D (mm)	73,5 × 41,5 × 18,5
Vekt (g)	46 (inkl. kabel)
Eff ektnivå for sender (MAKS.)	20 dBm @IEEE 802.11b
RF-kanal	1 ch ~ 13 ch (2412~2472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisering	WPA2-PSK
Programvareversjon	XX.00

Du fi nner samsvarserklæringen på nettsiden nedenfor. http://www.mitsubishielectric.com/ldg/ibim/

Når DU TROR AT DET HAR OPPSTÄTT PROBLEMER

I følgende tilfeller må du slutte å bruke klimaanlegget og kontakte forhandleren.

• Når det lekker eller drypper vann fra inneenheten.
• Når den venstre driftsindikatorlampen blinker.
  • Når kretsbryteren koples ut ofte.
• Fjernkontrollsignalet mottas ikke i et rom der det brukes lysstoffrør med elektronisk tenning (lysstoffrør med vekselretter).
• Bruk av klimaanlegget forstyrrer radio- eller TV-signalene. Det kan være nødvendig å bruke en forsterker for den berørte enheten.
  • Når det høres en unormal lyd.
• När det forekommer kjølevæskelekkasje.

TURVALLISUUSVAROTOIMET

Gneisveien 2D, 1914 Ytre Enebakk, Norway

Portuguese Branch

Avda. do Forte 10, 2794-019 Carnaxide, Lisbon, Portugal

Spanish Branch

Av. Castilla, 2 Parque Empresarial San Fernando - Ed. Europa, 28830 San Fernando de Henares (Madrid), Spain

Scandinavian Branch

Hammarbacken 14, P.O. Box 750, SE-19127, Sollentuna, Sweden

UK Branch

erklærer et fullstendig ansvar for undernevnte klimaanlegg og varmepumper ved bruk i boliger, samt kommersielle og lettindustrielle miliøer:

er i samsvar med forskriftene til følgende EU-lovgivning om harmonisering.
