INSTRUKCJA OBSŁUGI MSZ-AY20VGK MITSUBISHI

Znaczenie symboli wyświetlanych na jednostce wewnętrznej i/lub jednostce zewnętrznej

	OSTRZEŻENIE(Ryzyko pożaru)	Urządzenie wykorzystuje łatwopalny czynnik chłodniczy.W razie wycieku i kontaktu czynnika chłodniczego z ogniem lub elementem grzejnym powstanie szkodliwy gaz i wystąpi ryzyko pożaru.
	Przed przystąpieniem do obsługi należy uważnie przeczytać INSTRUKCJĘ OBSŁUGI.
	Personel serwisowy ma obowiązek uważnie przeczytać INSTRUKCJĘ OBSŁUGI i INSTRUKCJĘ MONTAŻU przed przystąpieniem do obsługi.
	Dodatkowe informacje można znaleźć w INSTRUKCJI OBSŁUGI, INSTRUKCJI MONTAŻU itp.

• Ponieważ produkt zawiera obracające się części oraz części, które mogłyby spowodować porażenie prądem elektrycznym, przed użyciem należy przeczytać niniejsze "Zalecenia bezpieczeństwa".
• Ponieważ przedstawione tu ostrzeżenia są istotne dla bezpieczeństwa, należy ich przestrzegać.
• Po przeczytaniu niniejszej instrukcji należy przechowywać ją wraz z instrukcją instalacji w łatwo dostępnym miejscu do późniejszej konsultacji.
• Wi-Fi ^2 jest zastrzeżonym znakiem towarowym stowarzyszenia Wi-Fi Alliance.

Symbole i ich znaczenie

OSTRZEŻENIE:

Nieprawidłowa obsługa mogłaby spowodować poważne zagrożenie, z dużym prawdopodobieństwem poniesienia śmierci, odniesienia poważnych obrażenia ciała itd.

PRZESTROGA:

Nieprawidłowa obsługa mogłaby spowodować poważne zagrożenie w zależności od sytuacji.

Znaczenie symboli użytych w niniejszej instrukcji

	: Nie wolno tego robić.
	: Postępować zgodnie z instrukcją.
	: Nie wkładać palców, patyków itp.
	: Nie wchodzić na jednostkę wewnętrzną/zewnętrzną i niczego na nich nie stawłać.
	: Niebezpieczeństwo porażenia prądem elektrycznym. Zachować ostrożność.
	: Odłączyć wtyczkę przewodu zasilającego od gniazda zasilania.
	: Wyłączyć zasilanie.
	: Ryzyko pożaru.
	: Nie dotykać mokrymi rękami.
	: Chronić urządzenie przed spryskaniem wodą.

OSTRZEŻENIE

Nie podłącać przewodu zasilającego do gniazd pośrednich, nie używać przedłużaczy i nie podłącać wielu urządzeń do jednego gniazda sieciowego.

- Może to spowodować przegrzanie, pożar lub porażenie prądem elektrycznym.

Upewnić się, że wtyczka przewodu zasilającego jest czysta i starannie umieścić ją w gnieździe.

- Brudna wtyczka może spowodować pożar lub porażenie prądem elektrycznym.

Nie zwijać, nie ciągnąć, nie niszczyć i nie modyfi kować przewodu zasilającego, a także chronić go przed wysoką temperaturą i nie stawiać na nim ciężkich przedmiotów.

- Może to spowodować pożar lub porażenie prądem elektrycznym.

Nie wyłączać/włączać bezpiecznika, ani nie odlączać/podłączać przewodu zasilającego w trakcie pracy.

- Może to wytworzyć iskry mogące spowodować pożar.

- Po wyłączeniu jednostki wewnętrznej pilotem należy pamiętać o wyłączeniu bezpiecznika lub odłączeniu wtyczki przewodu zasilającego.

Nie narażać ciała na bezpośrednie działanie zimnego powietrza przez dłuższy okres czasu.

- Może to być szkodliwe dla zdrowia.

Urządzenie nie powinno być instalowane, przestawiane, rozbierane, modyfi kowane, ani naprawiane przez użytkownika.

- Nieprawidłowo obsługiwany klimatyzator może spowodować pożar, porażenie prądem elektrycznym, obrażenia ciała, wyciek wody itp. Należy skontaktować się ze sprzedawcą.

- Jeśli przewód zasilający jest uszkodzony, należy zlecić jego wymianę producentowi lub przedstawicielowi jego serwisu, aby uniknąć zagrożeń.

Podczas instalowania, przestawlania lub serwisowania urządzenia należy dopilnować, aby do obiegu czynnika chłodniczego nie dostała się żadna inna substancja niż określony czynnik chłodniczy (R32).

- Obecność obcej substancji, na przykład powietrza, może spowodować nietypowy wzrost ciśnienia, prowadząc do wybuchu lub obrażeń ciała.

- Zastosowanie innego czynnika chłodniczego niż określony dla tego układu spowoduje uszkodzenia mechaniczne, awarię układu lub uszkodzenie urządzenia. W najgorszym przypadku może to doprowadzić do poważnego naruszenia bezpieczeństwa produktu,

Niniejsze urządzenie nie powinno być obsługiwane przez osoby (w tym dzieci) o ograniczonej sprawności fi zycznej, seno- rycznej lub umysłowej, albo nieposiadające odpowiedniego doświadczenia i wiedzy, chyba że znajdują się pod opieką lub zostały przeszkolone w zakresie obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

Należy zadbać o to, aby dzieci nie używały urządzenia do zabawy

	Nie wkładać palców, patyków ani innych przedmiotów do włotów ani wylotów.
	• W przeciwnym razie może dojść do obrażeń ciała, ponieważ wentylator wewnętrzny obraca się z dużą prędkością podczas pracy.
	W razie nietypowej sytuacji (na przykład zapachu spalenizny) należy wyłączyć klimatyzator i odłączyć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik.
[6730]	• Dalsza praca w nietypowej sytuacji może spowodować awarię, pożar lub porażenie prądem elektrycznym. W takim przypadku należy skontaktować się ze sprzedawcą.
	Kiedy klimatyzator nie chłodzi lub nie grzeje, mogło dojść do wycieku czynnika chłodniczego. W razie stwierdzenia wycieku czynnika chłodniczego należy natychmiast wyłączyć urządzenie, dokładnie przewietrzyć pomieszczenie i skontaktować się ze sprzedawcą. Jeśli naprawa urządzenia wymaga uzupełnienia czynnika chłodniczego, należy zapytać serwisanta o szczegóły.
	• Czynnik chłodniczy używany w klimatyzatorze nie jest szkodliwy. Zazwyczaj nie wycieka. Jednak w razie wycieku i kontaktu czynnika chłodniczego z ogniem lub elementem grzejnym, na przykład z nagrzewnicą, piecykiem naftowym lub kuchenką, powstanie szkodliwy gaz i wystąpi ryzyko pożaru.
	Użytkownikowi nie wolno myć wnętrza jednostki wewnętrznej. Jeśli wnętrze urządzenia wymaga czyszczenia, należy skontaktować się ze sprzedawcą.
	• Nieodpowiedni detergent może uszkodzić elementy z tworzywa sztucznego wewnątrz urządzenia, co może spowodować wyciek wody. Kontakt detergentu z częściami elektrycznymi lub silnikiem spowoduje awarię, powstanie dymu lub pożar.
	• Urządzenie należy przechowywać w pomieszczeniu, w którym nie występują stale działające źródła zapionu (na przykład: otwarty płomień, działające urządzenie gazowe lub działający grzejnik elektryczny).
	• Należy mieć świadomość, że czynniki chłodnicze mogą nie mieć zapachu.
	• Nie stosować środków przyspieszających proces odszraniania lub do czyszczenia urządzenia innych niż zalecane przez producenta.
	• Nie przebijać ani nie palić.
	Jednostkę wewnętrzną należy instalować w pomieszczeniach o powierzchni większej od podanej. Należy skontaktować się ze sprzedawcą.
[4HDS]	W sklepach, w przemyśle lekkim i w gospodarstwach rolnych urządzenie powinni obsługować profesjonalni lub przeszkoleni użytkownicy, a w środowisku handlowym mogą to być osoby nieposiadające fachowej wiedzy.

ZALECENIA BEZPIECZEŃSTWA

PRZESTROGA

Nie dotykać wlotu powietrza ani aluminiowych żeber jednostki wewnętrznej/zewnętrznej.

- Może to spowodować obrażenia ciała.

Nie spryskiwać urządzenia środkami owadobójczymi, łatwo- palnymi aerozolami, odświeżaczami powietrza ani środkami przeciwbakteryjnymi.

- Może to spowodować pożar lub odkształcenie urządzenia.

Chronić zwierzęta i rośliny domowe przed bezpośrednim nawiewem.

- Może to spowodować obrażenia u zwierząt lub roślin.

Nie umieszczać innych urządzeń elektrycznych ani mebli pod jednostką wewnętrzną/zewnętrzną.

- Z urządzenia może kapać woda, co może powodować uszkodzenie lub awarię.

Nie zostawiać urządzenia na uszkodzonym stojaku montażowym.

- Urządzenie może spaść, powodując obrażenia ciała.

Nie wchodzić na niestabilny stołek w celu obsługi lub czyszczenia urządzenia.

- Upadek może spowodować obrażenia ciała.

Nie ciągnąć za przewód zasilający.

- Może to spowodować przerwanie części rdzenia przewodu, prowadząc do przegrzania lub pożaru.

Nie ładować ani nie rozbierać baterii i nie wrzucać ich do ognia

- Może to spowodować wyciek z baterii, pożar lub wybuch.

Nie używać urządzenia dłużej niż przez 4 godziny przy wysokiej wilgotności (80% RH lub więcej) l/lub przy otwartych oknach lub drzwiach zewnętrznych.

- Może to spowodować powstawanie skroplin w klimatyzatorze, a kapiąca woda mogłaby zamoczyć lub zniszczyć meble.

- Skropliny w klimatyzatorze mogą sprzyjać rozwojowi grzybów, na przykład pleśni.

Nie używać urządzenia do celów specjalnych, takich jak przechowywanie żywności, hodowła zwierząt, uprawa roślin, czy zabezpieczanie urządzeń precyzyjnych lub dzieł sztuki.

- Może to spowodować pogorszenie jakości lub być szkodliwe dla zwierząt i roślin.

Nie narażać urządzeń do spalania na bezpośrednie działanie nawiewu.

- Może to spowodować niepełne spalanie.

W żadnym razie nie należy wkładać baterii do ust, aby zapobiec przypadkowemu połknięciu.

- Połknięcie baterii może spowodować zadławienie i/lub zatrucie.

Przed czyszczeniem urządzenia należy je wyłączyć i odłączyć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik.

- W przeciwnym razie może dojść do obrażeń ciała, ponieważ wentylator wewnętrzny obraca się z dużą prędkością podczas pracy.

Kiedy urządzenie nie będzie używane przez długi czas, należy odłączyć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik.

- W urządzeniu mogą gromadzić się zanieczyszczenia, co może doprowadzić do przegrzania lub pożaru.

Wszystkie baterie w pilocie zdalnego sterowania należy wymieniać na nowe tego samego typu.

- Używanie starych baterii razem z nowymi może spowodować przegrzanie, wyciek lub wybuch.

W razie kontaktu elektrolitu ze skórą lub odzieżą należy je dokładnie przemyć czystą wodą.

- W razie dostania się elektrolitu do oczu należy je dokładnie przemyć czystą wodą i natychmiast zgłosić się do lekarza.

Kiedy urządzenie pracuje razem z urządzeniem do spalania, należy zadbać o dobrą wentylację pomieszczenia.

- Nieodpowiednia wentylacja może spowodować obniżenie poziomu tlenu.

Nie używać klimatyzatora po pokryciu podłogi środkiem ochronnym.

- Komponenty w środku ochronnym mogą przywierać wewnątrz jednostki wewnętrznej, powodując wyciek wody lub kapanie rosy.

Słysząc grzmoty, należy wyłącać bezpiecznik, ponieważ istnieje ryzyko uderzenia pioruna.

- W razie uderzenia pioruna urządzenie może ulec uszkodzeniu.

Po kilku sezonach eksploatacji klimatyzatora, oprócz zwykłego czyszczenia należy przeprowadzić przegląd i konserwację.

- Zanieczyszczenia lub kurz w urządzeniu mogą powodować nieprzyjem zapach, sprzyjąć rozwojowi grzybów, na przykład pleśni, lub zatkać odpływ, powodując wyciek wody z jednostki wewnętrznej. W sprawie przeglądu i konserwacji, które wymagają specjalistycznej wiedzy i umiejętności, należy kontaktować się ze przedawcą.

Nie dotykać przełączników mokrymi dłońmi.

- Może to spowodować porażenie prądem elektrycznym.

Nie czyścić klimatyzatora wodą, ani nie stawiać na nim przedmiotów z wodą, na przykład wazonów z kwiatami.

- Może to spowodować pożar lub porażenie prądem elektrycznym.

Nie stawać na jednostce zewnętrznej, ani nie umieszczać na niej żadnych przedmiotów.

- Upadek lub spadnięcie przedmiotu mogą spowodować obrażenia ciała.

WAŻNE

Brudne fi ltry powodują powstawanie skroplin w klimatyzatorze, co sprzyja rozwojowi grzybów, na przykład pleśni. Dlatego zaleca się czyszczenie fi ltrów powietrza co 2 tygodnie.

Przed rozpoczęciem pracy należy upewnić się, że żaluzje poziome są w pozycji zamkniętej. Rozpoczęcie pracy z żaluzjami poziomymi w pozycji otwartej może uniemożliwić ich powrót do prawidłowej pozycji.

ZALECENIA BEZPIECZEŃSTWA

Informacje dotyczące instalacji

OSTRZEŻENIE
	W sprawie instalacji klimatyzatora należy skontaktować się ze sprzedawcą.• Urządzenie nie powinno być instalowane przez użytkownika, ponieważ instalacja wymaga specjalistycznej wiedzy i umiejętności. Nieprawidłowo zainstalowany klimatyzator może spowodować wyciek wody, pożar lub porażenie prądem elektrycznym.
	Klimatyzator powlnen mieć zapewnione oddzlelnė zasllanie.• Wspólne zasilanie może spowodować przegrzanie lub pożar.
	Nie instalować urządzenia w miejscach, gdzie może ulatniać się łatwopalny gaz.• Ulatnianie i gromadzenie się gazu wokół jednostki zewnętrznej może spowodować wybuch.
	Należy prawidłowo uziemić urządzenie.• Nie łączyć przewodu uziemiającego z rurami gazowymi ani wodnymi, instalacją odgromową ani z telefonicznym przewodem uziemiającym. Nieprawidłowe uziemienie może spowodować porażenie prądem elektrycznym.
⚠ PRZESTROGA
	W zależności od miejsca instalacji klimatyzatora (na przykład w miejscach o dużej wilgotności) należy zainstalować wyłącznik różnicowopрядowy.• Jeśli wyłącznik różnicowopрядowy nie zostanie zainstalowany, może dojść do porażenie prądem elektrycznym.
	Należy zadbać o odpowiednie odprowadzanie wody.• Jeśli odpływ będzie nieprawidłowy, woda może kapać z jednostki wewnętrznej/zewnętrznej, powodując zamoczenie i zniszczenie mebli.
W razie nieprawidłowego działaniaNałychmiast wyłączyć klimatyzator i skontaktować się ze sprzedawcą.

OSTRZEŻENIE

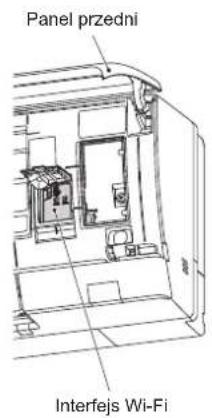

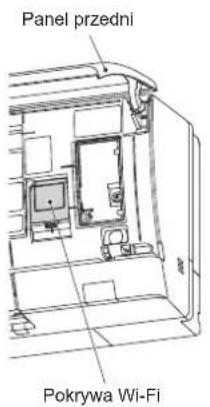

Informacje dotyczące interfejsu Wi-Fi

⚠ OSTRZEŻENIE(Nieprawidłowa obsługa może mieć poważne konsekwencje, powodując m.in. poważne obrażenia ciała lub śmierć).
	Urządzenie może być obsługiwane przez dzieci powyżej 8. roku życia oraz osoby o ograniczonej sprawności fi zycznej, sensorycznej lub umysłowej oraz nie mające doświadczenia i wiedzy na temat jego obsługi, jeśli będą nadzorowane lub zostały poinstruowane w zakresie bezpiecznego użycia oraz jeśli będą rozumiały niebezpieczeństwo związane z jego używaniem.
	Urządzenie nie powinno służyć dzieciom do zabawy. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru
	Nie należy używać interfejsu Wi-Fi w pobliżu elektrycznego sprzętu medycznego ani osób z urządzeniami medycznymi, takimi jak rozrusznik serca lub wszczepialny kardiowerter-defi brylator serca.• Ryzyko wypadków w wyniku wadliwego działania sprzętu lub urządzeńia medycznego.
	Nie instalować interfejsu Wi-Fi w pobliżu automatycznych urządzeń sterujących, takich jak bramy automatyczne czy alarmy pożarowe.• Ryzyko wypadków z powodu nieprawidłowego działania.
	Nie dotykać interfejsu Wi-Fi mokrymi rękami.• Ryzyko uszkodzenia urządzenia, porażenia prądem elektrycznym lub pożaru.
	Interfejsu Wi-Fi nie należy spryskiwać wodą ani używać w łazienice.• Ryzyko uszkodzenia urządzenia, porażenia prądem elektrycznym lub pożaru.
	W razie upuszczenia interfejsu Wi-Fi albo uszkodzenia uchwytu lub kabla, należy odłączyć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik.• Ryzyko pożaru lub porażenia prądem elektrycznym. W takim przypadku należy skontaktować się ze sprzedawcą.
⚠ PRZESTROGA(Nieprawidłowa obsługa może mieć pewne konsekwencje, w tym spowodować obrażenia ciała lub szkody materialne).
	Nie wchodzić na niestabilny stołek w celu konfi guracji lub czysz-czenia interfejsu Wi-Fi.• Upadek może spowodować obrażenia ciała.
	Nie należy używać interfejsu Wi-Fi w pobliżu innych urządzeń bezprzewodowych, kuchenek mikrofalowych, telefonów bezprze-wodowych lub faksów.• Ryzyko nieprawidłowego działania.

UTYLIZACJA

Fig. 1

W celu utylizacji produktu należy skontaktować się ze sprzedawcą.

Uwaga:

Ten symbol dotyczy wyłącznie krajów członkowskich UE. Ten symbol jest zgodny z art. 14 i załącznikiem IX dyrektywy 2012/19/UE – Informacje dla użytkowników i/lub z art. 20 i załącznikiem II dyrektywy 2006/66/WE – Informacje dla użytkowników końcowych.

Produkt MITSUBISHI ELECTRIC jest zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów nadających się do recyklingu i/lub ponownego wykorzystania.

Symbol ten oznacza, że sprzęt elektryczny i elektroniczny, baterie i akumulatory po zakończeniu okresu eksploatacji nie powinny być utylizowane razem z odpadami domowymi.

Jeśli poniżej symbolu jest umieszczony symbol chemiczny (Fig. 1), oznacza to, że bateria lub akumulator zawierają metale ciężkie w określonym stężeniu. Bedzie to oznaczone w następujący sposób:

Hg: rteć (0,0005%), Cd: kadm (0,002%), Pb: ołów (0,004%)

W Unii Europejskiej obowiązują osobne systemy zbiórki odpadów dla zużytych produktów elektrycznych i elektronicznych, baterii i akumulatorów.

Urządzenie, baterie i akumulatory należy odpowiednio zutylizować w lokalnym centrum zbiórki odpadów/recyklingu.

Pomóż nam chronić środowisko, w którym żywemy!

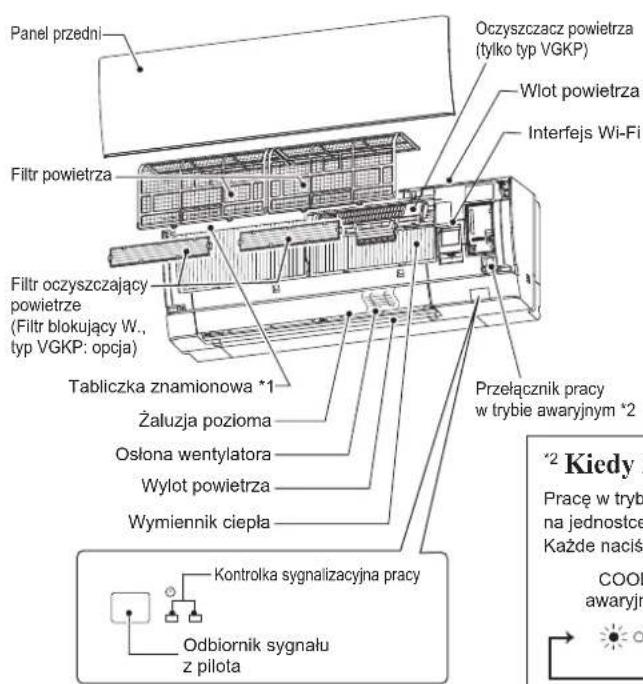

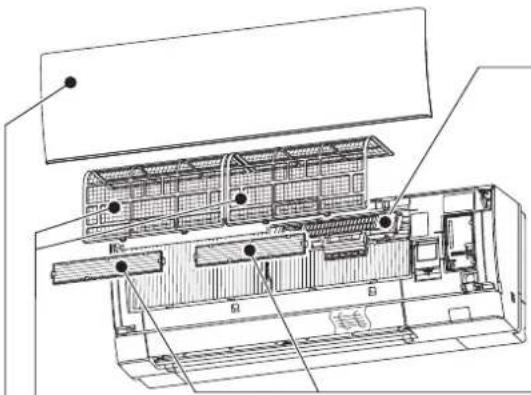

NAZWY POSZCZEGÓLNYCH CZEŚCI

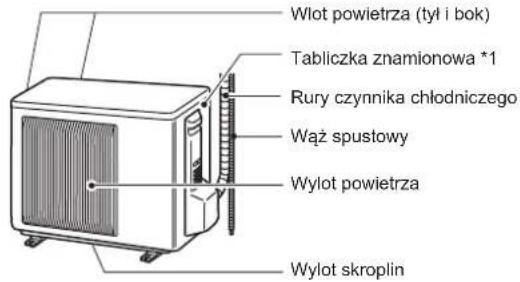

Jednostka wewnętrzna Jednostka zewnętrzna

Panel przedni Oczyszczacz powietrza (tylko typ VGKP) Wlot powietrza Interfejs Wi-Fi Filtr powietrza Filtr oczyszczający powietrze (Filtr blokujący W., typ VGKP: opcja) Tabliczka znamionowa *1 Żaluzja pozioma Osłona wentylatora Wylot powietrza Wymiennik ciepła Kontrolka sygnalizacyjna pracy Odbiornik sygnału z pilota Przełącznik pracy w trybie awaryjnym *2 *2 Kiedy Pracę w tryb na jednostce Każde naciś COOL awaryjnr

Wlot powietrza (tył i bok) Tabliczka znamionowa *1 Rury czynnika chłodniczego Wąż spustowy Wylot powietrza Wylot skroplin

Wygląd jednostek zewnętrznych może się różnic.
*1 Rok i miesiąc produkcji zostały podane na tabliczce znamionowej.

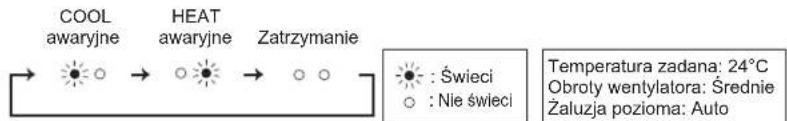

^2 Kiedy nie można używać pilota zdalnego sterowania...

Pracę w trybie awaryjnym można aktywować, naciskając przełącznik pracy awaryjnej (E.O. SW) na jednostce wewnętrznej.

Każde naciśnięcie przełącznika E.O. SW zmienia tryb w następującej kolejności:

COOL awaryjne HEAT awaryjne Zatrzymanie : Świeci : Nie świeci Temperatura zadana: 24°C Obroty wentylatora: Średnie Żaluzja pozioma: Auto

Przygotowanie do pracy

Przed rozpoczęciem pracy: Podłączyć wtyczkę przewodu zasilającego do gniazda zasilania i/lub włączyć bezpiecznik.

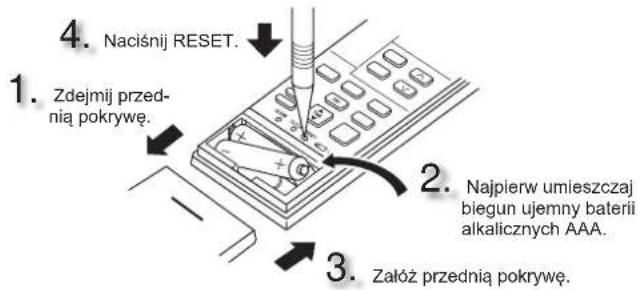

Instalacja baterii w pilocie zdalnego sterowania

4. Naciśnij RESET. 1. Zdejmij przed- nią pokrywę. 2. Najpierw umieszczaj biegun ujemny baterii alkalicznych AAA. 3. Założ przednią pokrywę.

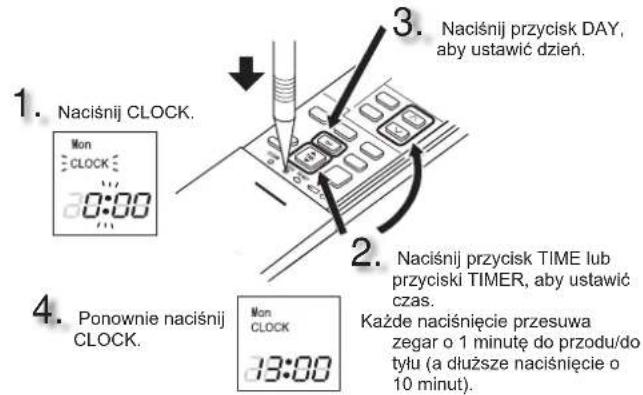

Ustawianie bieżącego czasu

1. Naciśnij CLOCK. Mon CLOCK 0:00 2. Naciśnij przycisk DAY, aby ustawić dzień. 3. Naciśnij przycisk TIME lub przyciski TIMER, aby ustawić czas. 4. Ponownie naciśnij CLOCK. Mon CLOCK 13:00 Każde naciśnięcie przesuwa zegar o 1 minutę do przodu/do tyłu (a dłuższe naciśnięcie o 10 minut).

Przygotowanie do pracy

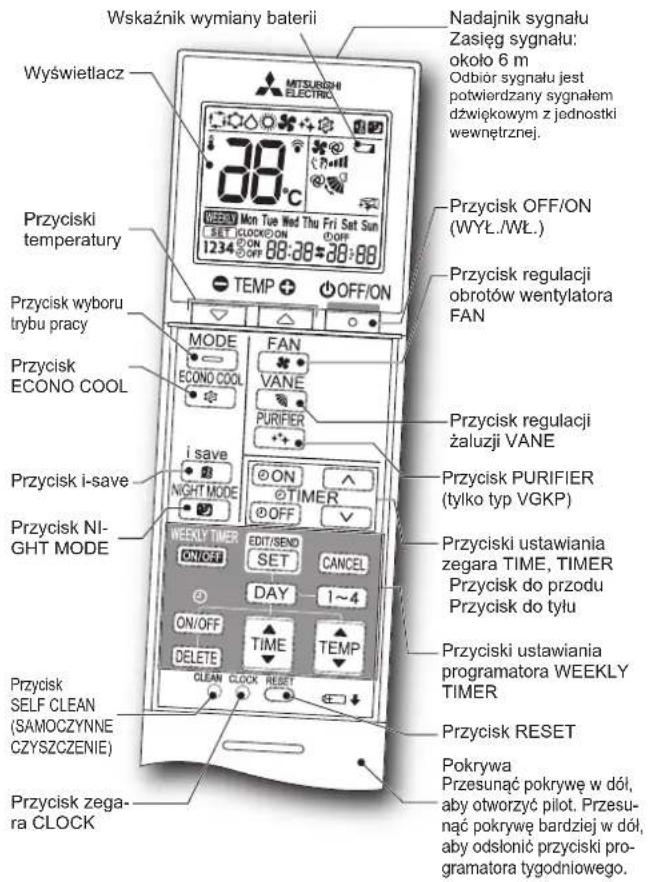

Pilot zdalnego sterowania

Wskaźnik wymiany baterii Wyświetlacz 38°C NETUROCHI ELECTRICAL Przyciski temperatury 324±0.05±0.07±0.09 TEMP OFF/ON Przycisk wyboru trybu pracy MODE ECONO COOL FAN VANE PURIER i save NIGHT MODE ON/OFF SET CANCE DAY 1~4 ON/OFF TIME TEMP DELETS CLEAN CLOCK RESET Przycisk i-save Przycisk NI- GHT MODE Przycisk SELF CLEAN (SAMOCZYNNE CZYSZCZENIE) Przycisk zega-ra CLOCK Przycisk OFF/ON (WYL./WL.) Przycisk regulacji obrotów wentylatora FAN Przycisk regulacji żaluzji VANE Przycisk PURIFIER (tylko typ VGKP) Przyciski ustawiania zegara TIME, TIMER Przycisk do przodu Przycisk do tyłu Przyciski ustawiania programatora WEEKLY TIMER Przycisk RESET Pokrywa Przesunąć pokrywę w dół, aby otworzyć pilot. Przesu- nąć pokrywę bardziej w dół, aby odsłonić przyciski pro- gramatora tygodniowego.

Przycisk ustawiania zegara TIME, TIMER

Przestaw godzinę w przód / w tył

ON (programator WŁ.) : Urządzenie jest w trybie WŁ. o ustawionej godzinie.

OFF (programator WYL.) : Urządzenie jest w trybie WYL. o ustawionej godzinie.

Naciskaj △ (do przodu) i ▼ (do tyłu), aby ustawić godzinę programatora.

Przyciski ustawiania

programatora WEEKLY TIMER

Naciśnij SET, aby przejść do trybu ustawiania programatora tygodniowego.

Naciśnij DAY i 1\~4, aby wybrać dzień i numer ustawienia.

Naciśnij ON/OFF, TIME i TEMP, aby ustawić WŁ./WYŁ., godzinę i temperaturę.

Naciśnij SET, aby zakończyć i przesłać ustawienie programatora tygodniowego.

Naciśnij WEEKLY TIMER, aby włączyć programator tygodniowy. (Pojawi się WEEKLY).

Ponownie naciśnij WEEKLY TIMER, aby wyłączyć programator tygodniowy. (WEEKLY zniknie).

OFF/ON

Przycisk OFF/ON (WYL./WL.)

MODE

Przycisk wyboru trybu pracy

⊕

Przyciski temperatury

Każde naciśnięcie zwiększa lub zmniejsza temperaturę o 1°C.

FAN

Przycisk regulacji obrotów wentylatora FAN

VANE

Przycisk regulacji nawiewu góra-dół

Kierunek nawiewu lewo-prawo

Ustaw żaluzję pionową ręcznie przed włączeniem urządzenia.

Prosta funkcja pamięci pozwala przywołać preferowane (skonfigurowane) ustawienie jednym naciśnięciem przycisku save. Ponowne naciśnięcie przycisku umożliwia natychmiastowy powrót do poprzedniego ustawienia.

ECONO COO

Przycisk ECONO COOL

Temperatura zadana i kierunek nawiewu są automatycznie zmieniane przez mikroprocesor.

NIGHT MODE

Przycisk NIGHT MODE

Tryb NIGHT MODE zmienia jasność kontrolki sygnalizacyjnej, wyłącza dźwięki i ogranicza poziom hałasu jednostki zewnętrznej.

PURIFIER

Przycisk trybu oczyszczania powietrza

W trybie oczyszczania powietrza urządzenie wbudowane w jednostkę wewnętrzną zmniejsza zawartość grzybów, wirusów, pleśni i alergenów w powietrzu.

Czyszczenie

Instrukcja:

• Przed czyszczeniem należy wyłączyć zasilanie lub bezpiecznik.
• Zachować ostrożność, aby nie dotykać metalowych części dłońmi.
• Nie używać benzyny, rozcieńczalników, proszków ściernych ani środków owadobójczych.

• Widoczne zabrudzenia należy zmyć neutralnym detergentem kuchennym rozpuszczonym w letniej wodzie w odpowiednich proporcjach, a następnie wytrzeć wilgotnym ręcznikiem.

• Nie używać szczotek do szorowania, twardych gąbek itp.

• Nie zanurzać ani nie polewać żaluzji poziomej.
• Nie używać wody o temperaturze wyższej niż 50°C.
• Nie suszyć części, wystawiając je na bezpośrednie działanie promieni słonecznych, gorąca lub ognia.
• Nie wywierać nadmiernej siły na wentylator, ponieważ może pęknąć lub zostać połamany.

Filtr powietrza (fi ltr oczyszczający powietrze)

• Czyścić co 2 tygodnie
- Usunąć brud odkurzaczem lub spłukać woda.
- Po umyciu wodą dokładnie osuszyć w zacienionym miejscu.

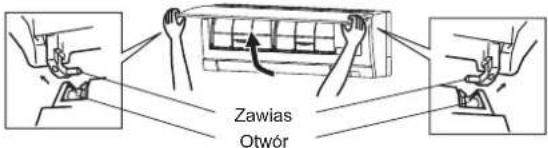

Panel przedni

Zawias Otwór

1. Unieś panel przedni, aż usłyszysz "kliknięcie".
2. Przytrzymaj zawiasy i pociągnij, aby wyjąć, zgodnie z rysunkiem powyżej.
3. Wytrzyj miękką suchą szmatką lub opłucz woda.
4. Nie zamaczaj w wodzie na dłużej niż dwie godziny.
5. Dokładnie osusz w zacienionym miejscu.
6. Założ panel przedni, wykonując procedurę zdejmowania w odwrotnej kolejności. Dokładnie zamknij panel przedni i naciśnij w miejscach oznaczonych strzałkami.

Oczyszczacz powietrza (tylko typ VGKP)

Co 3 miesiące:

• Usuwać brud odkurzaczem.
  Jeśli nie można usunąć brudu za pomocą odkurzania:
• Zamoczyć fi ltr z ramką w letniej wodzie i spłukać.
• Po umyciu dokładnie osuszyć w zacienionym miejscu.

Filtr oczyszczający powietrze (Filtr blokujący W., typ VGKP: opcja)

Co 3 miesiące:

• Usuwać brud odkurzaczem.
  Jeśli nie można usunąć brudu za pomocą odkurzania:
• Zamoczyć fi ltr i ramkę w letniej wodzie przed jej przepłukaniem.
• Po umyciu dokładnie osuszyć w zacienionym miejscu. Umieścić wszystkie zaczepy fi ltra powietrza.

Co rok:

- Wymienić fi ltr oczyszczający powietrze na nowy, aby zachować najlepszą wydajność.

- Numer części MAC-2470FT-E

Pociągnąć, aby usunąć z fi ltra powietrza

Ważne

• Filtry należy regularnie czyścić, aby zachować najlepszą wydajność i zmniejszyć zużycie energii.
• Brudne fi ltry powodują powstawanie skroplin w klimatyzatorze, co sprzyja rozwojowi grzybów, na przykład pleśni. Dlatego zaleca się czyszczenie fi ltrów powietrza co 2 tygodnie.

Niniejsze informacje są oparte na ROZPORZĄDZENIU (UE) Nr 528/2012

NAZWA MODELU	Czyszczony element (Nazwa części)	Substancje aktywne (nr CAS)	Działanie	Sposób użycia (informacje dot. bezpieczeństwa)
MSZ-AY15/20VGK(P)	FILTR	Chlorek dimetylooktadecylo[3-(trimetok-sysilylo)propylo]amonu (27668-52-6)Fosforan srebrowo-sodowo-wodorowo-cyrkonowy (265647-11-8)2-oktyło-2H-izotiazol-3-on (OIT) (26530-20-1)	AntywirusowePrzeciwbakteryjnePrzeciwpłeśniowe	Produkt należy stosować zgodnie z zaleceniami w instrukcji stosowania oraz wyłącznie zgodnie z przeznaczeniem.Nie wkładać do ust. Przechowywać poza zasięgiem dzieci.
MAC-2470FT-E FILTR		Chlorek dimetylooktadecylo[3-(trimetok-sysilylo)propylo]amonu (27668-52-6)	AntywirusowePrzeciwbakteryjnePrzeciwpłeśniowe	Produkt należy stosować zgodnie z zaleceniami w instrukcji stosowania oraz wyłącznie zgodnie z przeznaczeniem.Nie wkładać do ust. Przechowywać poza zasięgiem dzieci.

KONFIGURACJA INTERFEJSU Wi-Fi (tylko typ VGKP)

Niniejszy interfejs Wi-Fi przekazuje informacje o stanie i steruje poleceniami z sieci MELCloud, łącząc się z jednostką wewnętrzną.

Panel przedni Pokrywa Wi-Fi

Panel przedni Interfejs Wi-Fi

Uwaga:

• Skonfi guru połączenie między interfejsem Wi-Fi i routerem. Patrz INSTRUKCJA KONFIGURACJI oraz SETUP QUICK REFERENCE GUIDE (SKRÓCO-NA INSTRUKCJA KONFIGURACJI) dostarczone z urządzeniem.
• INSTRUKCJĘ KONFIGURACJI można znaleźć na poniższej stronie internetowej. https://www.melcloud.com/Support
• Instrukcję obsługi sieci MELCloud można znaleźć na poniższej stronie internetowej. https://www.melcloud.com/Support

DANE TECHNICZNE

Model	Jednostka wewnętrzna		MSZ-AY15VGK(P) MSZ-AY20VGK(P)
	Jednostka zewnętrzna		MUZ-AY15VG MUZ-AY20VG
Funkcja Chłodzenie Grzanie Chłodzenie Grzanie
Zasilanie			~ /N, 230 V, 50 Hz
Moc kW			1,5 2,0 2,0 2,5
Moc wejściowa kW			0,37 0,5 0,46 0,6
Masa	Jednostka wewnętrzna	kg	VGKP: 9,1, VGK: 8,9
	Jednostka zewnętrzna	kg	23 27,5
Ilość czynnika chłodniczego (R32) kg			0,49 0,55
Stopień ochrony IP	Jednostka wewnętrzna IP 20
	Jednostka zewnętrzna		IP 24
Dopuszczalne ciśnie-nie robocze	LP ps	MPa	2,77
	HP ps	MPa	4,17
Poziom hałasu (SPL)	Jednostka wewnętrzna (Super wys./Wys./Sred./Nis./Cicho)	dB(A)	40/35/30/26/19	40/35/30/26/19	42/35/30/26/19	42/35/30/26/19
	Jednostka zewnętrzna	dB(A)	45	45	47	48

Dane techniczne jednostek wewnętrznych w systemie Multi

Model	Jednostka wewnętrzna			MSZ-AY15VGK(P)	MSZ-AY20VGK(P)
Moc	Chłodzenie	Jawna	kW	1,27	1,50
		Utajona	kW	0,23	0,50
	Ogrzewanie		kW	1,70	2,30
Przełączanie			kW	0,017	0,019
Poziom hałasu (Poziom mocy akustycznej)	Super wys./Wys./Śred./Nis./Cicho		dB(A)	59/50/45/41/36	60/50/45/41/36

ROZPORZĄDZENIE (UE) 2016/2281

Uwaga:

Warunki oceny
Chłodzenie —	Jednostka wewnętrzna: 27°C DB, 19°C WB
	Jednostka zewnętrzna: 35°C DB
Ogrzewanie —	Jednostka wewnętrzna: 20°C DB
	Jednostka zewnętrzna: 7°C DB, 6°C WB

Gwarantowany zasięg roboczy

		Jednostka wewnętrzna	Jednostka zewnętrzna
			MUZ-AY15VG	MUZ-AY20VG
Chłodzenie	Górna granica	32°C DB23°C WB	46°C DB—	46°C DB—
	Dolna granica	21°C DB15°C WB	-10°C DB—	-10°C DB—
Ogrzewanie	Górna granica	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Dolna granica	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: termometr suchy WB: termometr mokry

Interfejs Wi-Fi

Model	MAC-577IF2-E
Napięcie wejściowe	12,7 V DC (z jednostki wewnętrznej)
Zużycie energii	MAKS. 2 W
Wymiary Wys.×Szer.×Gł. (mm)	73,5×41,5×18,5
Masa (g)	46 (z kablem)
Poziom mocy nadajnika (MAKS.)	20 dBm @IEEE 802.11b
Kanał RF	1k ~ 13k (2412~2472 MHz)
Protokół radiowy	IEEE 802.11b/g/n (20)
Szyfrowanie	AES
Uwierzytelnianie	WPA2-PSK
Wersja oprogramowania	XX.00

Deklarację zgodności można znaleźć na poniższej stronie internetowej. http://www.mitsubishielectric.com/ldg/ibim/

WRAZIE PODEJRZENIA WYSTĄPIENIA PROBLEMU

W następujących przypadkach należy natychmiast wyłączyć klimatyzator i skontaktować się ze sprzedawcą.

• Kiedy z jednostki wewnętrznej wycieka lub kapie woda.
• Kiedy pulsuje lewa kontrolka sygnalizacyjna pracy.
• Kiedy bezpiecznik często się wyłącza.
• Sygnał pilota zdalnego sterowania nie jest odbierany w pomieszczeniu, gdzie jest używana włączana/wyłączana elektronicznie lampa fluorescencyjna (z inwerterem itp.).
• Praca klimatyzatora zakłóca odbiór sygnałów radiowych lub telewizyjnych. Dane urządzenie może wymagać wzmacniacza.
• Kiedy słychać nietypowy dźwięk.
• W razie stwierdzenia wycieku czynnika chłodniczego.

SIKKERHETSREGLER

Ulkona:7°C DB, 6°C WB

Taattu käyttöalue

niniejszym oświadcza na swoją wyłączną odpowiedzialność, że klimatyzatory i pompy ciepła do zastosowań w środowisku mieszkalnym, handlowym i lekko uprzemysłowionym opisane poniżej:

są zgodne z przepisami następującego unijnego prawodawstwa harmonizacyjnego.
