KASUTUSJUHEND MSZ-AY20VGK MITSUBISHI

Siseseadmel ja/või välisseadmel kuvatavate sümbolite tähendused

	HOIATUS!(Tuleohtlik)	Seade kasutab tuleohtlikku külmaainet.Kui külmaaine seadmest välja lekib ja puutub kokku tule või küttekehaga, tekitab see kahjulikku gaasi ja tuleohu.
	Enne kasutamist lugege KASUTUSJUHEND tähelepanelikult läbi.
	Hoolduspersonal peab enne kasutamist KASUTAMISJUHISE ja PAIGALDUSJUHENDI põhjalikult läbi lugema.
	KASUTAMISJUHIS ja PAIGALDUSJUHEND sisaldavad lisateavet.

• Kuna tootes on kasutusel pöörlevad osad ja osad, mis võivad põhjustada elektrilööki, lugege enne kasutamist kindlasti läbi need „Ettevaatusabinõud“.
• Kuna toodud ettevaatusabinõud on ohutuse seisukohast olulised, peate neid kindlasti järgima.
• Kui olete selle juhendi läbi lugenud, hoidke seda koos paigaldusjuhendiga käepärases kohas seadme läheduses.
• Wi-Fi ^® on ettevõtte Wi-Fi Alliance ^® registreeritud kaubamärk.

Tähised ja nende tähendused

HOIATUS!

Ebaõige käsitsemine võib olla väga ohtlik ja suure tõenäosusega põhjustada surma, raske vigastuse jne.

ETTEVAATUST!

Ebaõige käsitsemine võib olenevalt tingimustest olla väga ohtlik.

HOIATUS!

Ärge ühendage toitejuhet vahekontakti, ärge kasutage pikendusjuhet ega ühendage mitut seadet ühte vahelduvvoolu pistikupessa.

- See võib põhjustada ülekuumenemise, tulekahju või elektrilöögi.

- Määrdunud pistik võib põhjustada tulekahju või elektrilöögi.

Ärge siduge, tömmake ega modifi tseerige toitejuhet ja ärge kuumutage seda ega asetage sellele raskeid esemeid. - See vöib pöhjustada tulekahju vöi elektrilöögi.

Ärge lülitage kaitselülitit VÄLJA/SISSE ega lahutage/ühendage toitepistikut, kui seade töötab.

- See võib tekitada sädemeid, mis võivad põhjustada tulekahju. - Pärast siseseadme kaugjuhtimispuldiga VÄLJA lülitamist lülitage kindlasti kaitselüliti VÄLJA või lahutage toitepistik.

Ärge laske külmal öhul pikka aega järjest otse oma kehale puhuda. - See vöib tervist kahjustada.

Kasutaja el tohl seadet palgaldada, ümber palgutada, demon- teerida, muuta ega parandada.

- Kui kliimaseadet on valesti käsitsetud, võib see põhjustada tulekahju, elektrilöögi, vigastuse, veelekke jne. Pidage nõu edasimüüjaga.

- Kui toitejuhe on kahjustatud, peab tootja või hoolduspersonal selle ohu vältimiseks välja vahetama.

Seadme paigaldamise, ümber paigutamise või hooldamise korral peate tagama, et külmutusahelasse ei sattuks muud ainet peale ettenähtud külmaaine (R32).

- Võõraine (nt õhk) olemasolu korral võib rõhk tõusta liiga kõrgeks ja põhjustada plahvatuse või vigastuse.

- Ettenähtust erineva külmaaine kasutamine võib põhjustada süsteemis mehaanilise törke, talitlushäire või rikke. Halvimal juhul ei ole seetõttu võimalik tagada toote ohutust.

Isikud (kaasa arvatud lapsed), kelle füüsilised, sensoorsed või vaimsed võimed on piiratud või kellel puuduvad vastavad kogemused ja teadmised, ei tohi seadet kasutada muidu, kui nende turvalisuse eest vastutav isik ei ole neid eelnevalt juhendanud seadet kasutama.

Lapsi tuleb jälgida, et nad ei mängiks seadmega.

Selles juhendis olevate sümbolite tähendused

ärge seda mingil juhul tehke.

järgige kindlasti juhist.

ärge kunagi sisestage sõrme, pulka jne.

ärge kunagi astuge sise-/välisseadme peale ega asetage neile ühtegi eset.

elektrilöögi oht. Olge ettevaatlik.

lahutage kindlasti toitepistik pistikupesast.

lülitage kindlasti toide välja.

tuleohtlik.

ärge kunagi puudutage märgade kätega.

ärge kunagi pritsige seadmele vett.

Ärge sisestage öhu sissevõtu- ega väljalaskeavasse sörme, pulka ega muud eset.

- See võib põhjustada vigastuse, sest sisemine ventilaator põörleb töö ajal suure kiirusega.

Ebatavaliste tingimuste esinemise korral (nt põlemislöhn) seisake kliimaseade ja lahutage toitepistik või lülitage kaitselüliti VÄLJA.

- Tavatus seisundis kliimaseadme kasutamise jätkamine võib põhjustada talitlushäire, tulekahju või elektrilöögi. Konsulteerige sellisel juhul edasimüüjaga.

Kui kliimaseade ei jahuta ega küta, vöib selle pöhjuseks olla külmaaine leke. Külmaaine lekke tuvastamise korral lülitage seade kohe välja, öhutage pöhjalikult ruumi ja konsulteerige edasimüüjaga. Kui remondiga kaasneb seadme külmaainega täitmine, küsige üksikasju hooldustehnikult.

- Kliimaseadmes kasutatav külmaaine ei ole kahjulik. Üldjuhul lekkeid ei esine. Kui aga külmaainet lekib ja see puutub kokku tule või küttekehaga (nt soojapuhur, öliradiaator, pliit), tekitab see kahjulikku gaasi ja tuleohu.

Kasutaja ei tohi kunagi püüda pesta siseseadme sisemust. Kui seadme sisemust on vaja puhastada, pöörduge edasimüüja poole.

- Sobimatu puhastusaine võib kahjustada seadme sees olevat plastmaterjali ja seeläbi põhjustada veelekke. Kui puhastusaine puutub kokku elektriosade või mootoriga, põhjustab see talitlus-häire, suitsemise või tulekahju.

- Seadet tuleb hoida ruumis, kus ei ole pidevalt töötavaid süüteallikaid (nt avatud leegid, töötav gaasipõleti või elektriradiaator).

- Arvestage, et külmaaine ei pruugi sisaldada löhnaainet.

- Ärge kasutage seadme sulatamiseks ega puhastamiseks muid meetodeid peale nende, mis on tootja poolt soovitatud.

- Ärge torgake ega põletage.

Siseseade tuleb paigaldada ruumi, mille põrandapind on toodust suurem. Konsulteerige edasimüüjaga.

Seade on möeldud kasutamiseks asjatundjatele ja väljaöppe läbinud kasutajatele poodides, kergtööstuses ja taludes ning kommertskasutuseks tavaisikute poolt.

ETTEVAATUSABINÕUD

ETTEVAATUST!

Ärge puudutage sise-/välisseadme öhu sissevõtuava ega alu- miliniumribisid.

• See võib põhjustada vigastuse.

Ärge kasutage seadmel insektitslide, tuleohtlikke pihusteid, öhuvärskendajaid ega antibakteriaalseid aineid.

- See võib põhjustada tulekahju või seadme deformeerumist.

Ärge laske seadmel puhuda otse lemmikloomade ega toatai-mede peale.

• See võib lemmikloomi või toataimi vigastada.

Ärge asetage sise-/välisseadme alla muid elektriseadmeid ega mööblit.

Seadmest võib tilkuda vett, mis võib põhjustada kahjustuse või talitlushäire.

Ärge jätke seadet kahjustatud paigaldusstendile.

- Seade võib kukkuda ja põhjustada vigastuse.

Seadme kasutamiseks või puhastamiseks ärge astuge ebakindlale pingile.

- Te võite kukkudes vigastada saada.

Ärge tömmake toitejuhet.

- See võib juhtmesüdamikku kahjustada ja seeläbi põhjustada ülekuumenemist või tulekahju.

Ärge laadige ega demonteerige patareisid ega visake neid tulle.

- See võib põhjustada patareide lekkimist, tulekahju või plahvatuse.

Ärge kasutage seadet üle 4 tunni kõrges niiskuses (80% RH või rohkem) ega avatud akende ja välisuksega.

- See võib põhjustada kliimaseadmes vee kondensatsiooni, mis tilkudes võib mõöbli märjaks teha või kahjustada.

- Vee kondensatsioon kliimaseadmes võib aidata kaasa seente (nt hallituse) kasvule.

Ärge kasutage seadet eriotstarvetel, nagu toidu säilitamine, loomakasvatus, taimekasvatus, täppisseadmete või kunsti-teoste säilitamine.

- Sellega võite põhjustada kvaliteedilangust või kahju loomadele ja taimedele.

Årge laske seadmel puhuda otse põlemisseadmetele.

- See vöib pöhjustada mittetäielikku pölemist.

Hoiduge patareide tahtmatust allaneelamisest, ärge kunagi pange ühelgi põhjusel patarelsid suhu.

- Patarei allaneelamine võib põhjustada lämbumist ja/või mürgitust.

Enne seadme puhastamist lülitage see VÄLJA ja lahutage toitepistik või lülitage kaitselüliti VÄLJA.

- See võib põhjustada vigastuse, sest sisemine ventilaator põörleb töö ajal suure kiirusega.

Kui seadet ei kasutata pikka aega, lahutage toitepistik või lüli-tage kaitselüliti VÄLJA.

- Seade võib endasse koguda mustust, mis võib põhjustada ülekuumenemist või tulekahju.

Vahetage kölk kaugjuhtimispuldi patareid sama tüüpi uute patareide vastu.

- Vana patarei kasutamine koos uuega võib põhjustada ülekuumenemist, lekke või plahvatuse.

Kui patareivedelik puutub kokku naha või riietega, peske vastavat kohta põhjalikult puhta veega.

- Kui patareivedelik puutub kokku silmadega, peske neid kohe põhjalikult puhta veega ja pöörduge arsti poole.

Veenduge, et ala oleks hästi ventileeritud, kui kasutate seadet koos põlemisseadmega.

- Ebapiisav ventilatsioon võib põhjustada hapnikupuudust.

Ärge kasutage kliimaseadet pärast seda, kui põrandale on kantud kaitsevahend.

- Kaitseaine osad võivad siseseadme sisemusse kinni jääda, tulemuseks on veeleke või kastepritsmed.

Lülitage kaitselüliti VÄLJA, kui kuulete äikesemürinat ja esineb pikselöögi oht.

- Pikselöök vöib seadet kahjustada.

Kui kliimaseadet on kasutatud mitu hooaega, viige lisaks tavapärasele puhastusele läbi tehniline ülevaatus ja hooldus.

- Seadmesse kogunenud mustus ja tolm võivad tekitada ebameeldivat lõhna ja soodustada seente kasvamist (nt hallītust) või ummistada äravoolukanali ja põhjustada siseseadmest veelekke. Erioskusi nõudva ülevaatuse ja hoolduse läbiviimiseks konsulteerige edasimüüjaga.

Ärge puudutage lüliteid märgade kätega.

• See vöib pöhjustada elektrilöögi

Ärge puhastage kllimaseadet veega ega asetage sellele vett sisaldavaid objekte (nt lillevaas).

- See võib põhjustada tulekahju või elektrilõögi.

Ärge astuge välisseadmele ega asetage sellele esemeid.

• See võib teie või eseme kukkumise korral põhjustada vigastuse.

TÄHTIS

Määrdunud fl ltrid pöhjustavad kllimaseadmes kondensatsiooni, mis aitab kaasa seente (nt hallituse) kasvule. Seetõttu on soovitatav õhufi ltreid puhastada iga 2 nädala tagant.

Enne seadme käivitamist veenduge, et horisontaallabad oleksid suletud asendis. Kui seade alustab tööd ja horisontaallabad on avatud asendis, ei pruugi need öigesse asendisse naasta.

ETTEVAATUSABINÕUD

Paigaldamine

HOIATUS!
	Kliimaseadme paigaldamise osas konsulteerige edasimüüjaga.Kasutaja ei tohi seda ise paigaldada, sest paigaldus eeldaberiteadmisi ja -oskusi. Valesti paigaldatud kliimaseade võib põhjustada veelekke, tulekahju või elektrilöögi.
	Kasutage kliimaseadme jaoks eraldiseisvat toiteallikat.Toiteallikas, mis ei ole spetsiaalselt kliimaseadme jaoks ettenähtud, võib põhjustada ülekuumenemise või tulekahju.
	Ärge paigaldage seadet kohta, kus võib esineda tuleohtlikugaasi leket.Kui lekkiv gaas koguneb välisseadme ümber, võib see põhjustadaplahvatuse.
	Maandage seade korralikult.Ärge ühendage maandusjuhet gaasitoru, veetoru, piksevarda egatelefoni maandusjuhtme külge. Vale maandamine võib põhjustadalelektrilöögi.
ETTEVAATUST!
	Olenevalt kliimaseadme paigalduskohast võib olla vajalikmaanduslekke kaitselüliti paigaldamine (nt suure öhuniiskusega kohas).Kui maanduslekke kaitselülitit ei ole paigaldatud, võib see põhjustada elektrilöögi.
	Veenduge, et vesi väljuks äravoolust korralikult.Kui äravoolukanal ei ole töökorras, võib vesi sise-/välisseadmestvälja tilkuda, tehes mööbli märjaks ja kahjustades seda.
Kui seade käitub tavatultLõpetage kohe kliimaseadme kasutamine ja konsulteerige edasimüüjaga.

KõRVALDAMINE

Fig. 1

Toote kõrvaldamise asjus konsulteerige edasimüüjaga.

Märkus.

Selle sümboli tähis kehtib ainult ELi riikides. Selle sümboli tähis vastab direktiivi 2012/19/EL artiklile 14 Teave kasutajatele ja lisale IX ja/või direktiivi 2006/66/EÜ artiklile 20 Teave lõppkasutajatele ja lisale II.

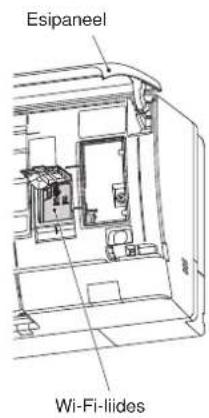

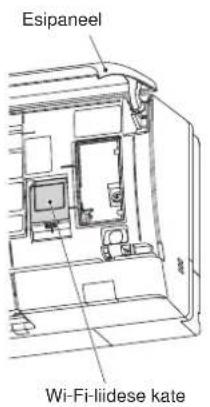

Wi-Fi-liidesele

HOIATUS!(Ebaõige käsitsemisega võivad kaasneda rasked tagajärjed, kaasa arvatud raske vigastus või surm.)
	Lapsed alates 8. eluaastast ja pliratud füüsilliste, sensoorsete ja valmsete võimetega või vastava kogemuse ja teadmuseta isikud võivad seda seadet kasutada tinglmusel, et neld on juhendatud seadme ohutu kasutamise osas ja nad mölstavad sellega seotud ohte.
	Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelevalveta seadet puhastada ega hooldada.
	Ärge kasutage Wi-Fi-llidest meditsiiniliste elektriseadmete läheduses ega Inlmeste läheduses, kes kannavad selllseid meditslinlseadmeld nagu südamerütmur või siirdatav kardioverter-defi brillaator. See võib tulenevalt meditsiiniseadme või selle seadme talitlushärest põh-justada önnetuse.
	Ärge palgaldage WI-FI-llildest automaatsete juhtseadmete lähedusse (nt iseavanevad uksed või tulekahjuhäire). See võib tulenevalt talitlushäiretest põhjustada önnetuse.
	Ärge puudutage WI-FI-llidest märgade kätega. See võib seadet kahjustada, põhjustada elektrilõõgi või tulekahju.
	Ärge pritslige WI-FI-llidesele vett ega kasutage seda vannltoas. See võib seadet kahjustada, põhjustada elektrilõõgi või tulekahju.
	Kul WI-FI-llldes kukub maha või selle holdja või kaabel on kahjustatud, lahutage toitepistik või lülitage kaitselüliti VÄLJA. See võib põhjustada tulekahju või elektrilõõgi. Konsulteerige sellisel juhul edasimüüjaga.
ETTEVAATUST!(Ebaõige käsitsemise tagajärjeks võib muu hulgas olla vigastus või kahjustus hoonele.)
—	Wi-Fi-llidese palgaldamiseks või puhastamiseks ärge astuge ebakindlale astmetoolile. Te võite kukkudes vigastada saada.
	Ärge kasutage Wi-Fi-llidest muude raadioseadmete, mikrolaineahjude, traadita telefonide ega fakside läheduses. See võib põhjustada talitlushäireid.

See ettevõtte MITSUBISHI ELECTRIC toode on kujundatud ja valmistatud, kasutades kõrgkvaliteetseid materjale ja komponente, mis on ringlussevõetavad ja/või korduvkasutatavad.
See sümbol tähendab, et elektri- ja elektroonikaseadmed ning patareid ja akud tuleb nende eluea löppedes körvaldada kasutuselt majapidamisjäätmetest eraldi. Kui sümboli alla on trükitud keemiline sümbol (Fig. 1), tähendab see, et patarei või aku sisaldab teatud kontsentratsioonis raskemetalli. Sellele viidatakse allijärgnevalt:
Hg: elavhōbe (0,0005%), Cd: kaadmium (0,002%), Pb: plii (0,004%)
Euroopa Liidus on elektri- ja elektroonikaseadmete ning patareide ja akude jaoks kasutusel eraldi kogumissüsteemid.
Vabanoge sellest seadmest, patareidest ja akudest öigesti oma kohalikus jäätmekogumis-/taaskasutuskeskuses.
Aidake hoida puhtana keskkonda, milles me elame!

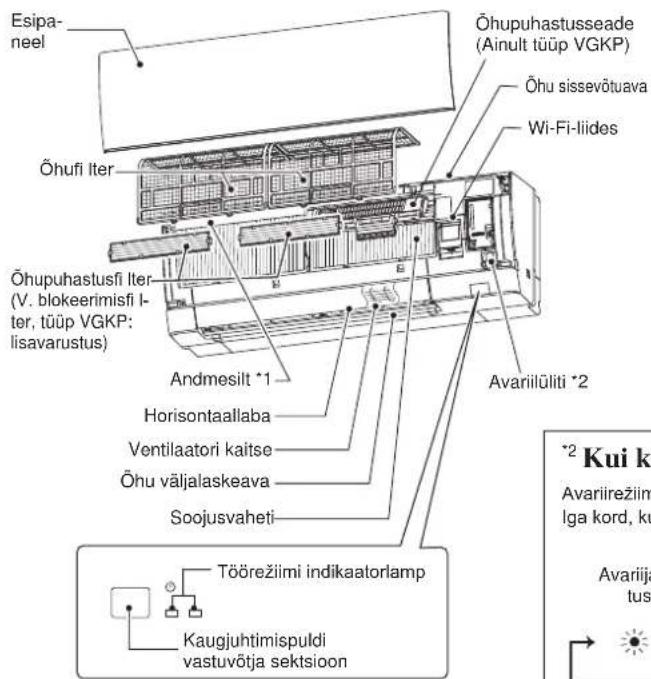

OSADE NIMETUSED

Siseseade Välisseade

Esipaneel Öhufi iter Öhupuhastusfi iter (V. blokeerimisi I- ter, tüüp VGKP: lisavarustus) Andmesilt *1 Horisontaallaba Ventilaatori kaitse Öhu väljalaskeava Soojusvaheti Töörežiimi indikaatorlamp Kaugjuhtimispuldi vastuvõtja sektsioon Öhupuhastusseade (Ainult tüüp VGKP) Öhu sissevõtuava Wi-Fi-liides Avariilūliti *2 *2 Kui k Avariirežiimi lga kord, ku Avariija tus

Öhu sissevõtuava (tagumine ja külgmine) Andmesilt *1 Külmaaine torustik Äravooluvoolik Öhu väljalaskeava Äravoolu väljalaskeava

*1 Andmesildil on toodud tootmise aasta ja kuu.

^2 Kui kaugjuhtimispulti ei saa kasutada...

Avariirežiimi saab aktiveerida, vajutades siseseadme avariilülitit (E.O. SW). Iga kord, kui vajutatakse lülitit E.O. SW, muutub töörežiim allpool toodud järjekorras.

Temperatuurisäte: 24 °C Ventilaatori kiirus: keskmine Horisontaallaba: automaatne

KASUTAMISEKS ETTEVALMISTAMINE

Enne kasutamist. Sisestage toitepistik pistikupessa ja/või lülitage kaitselüliti sisse.

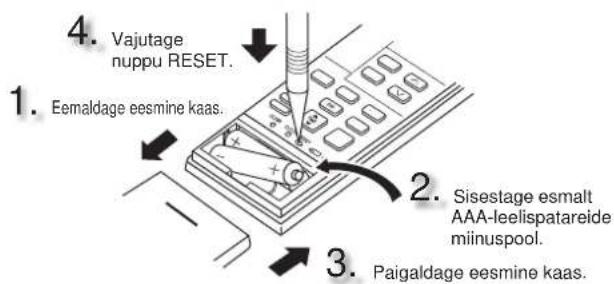

Kaugjuhtimispuldi patareide paigaldamine

4. Vajutage nuppu RESET. 1. Eemaldage eesmine kaas. 2. Sisestage esmalt AAA-leelispatareide miinuspool. 3. Paigaldage eesmine kaas.

1. Vajutage nuppu CLOCK. 2. Päeva valimiseks vajutage nuppu DAY. 3. Mon CLOCK 0:00 4. Vajutage uuesti nuppu CLOCK. Mon CLOCK 13:00 2. Kellaaja seadistamiseks vajutage kas nuppu TIME või sektsooni TIMER nuppe. Iga vajutus muudab kellaaega 1 minuti võrra edasi/tagasi (pikem vajutus 10 minutit).

KASUTAMISEKS ETTEVALMISTAMINE

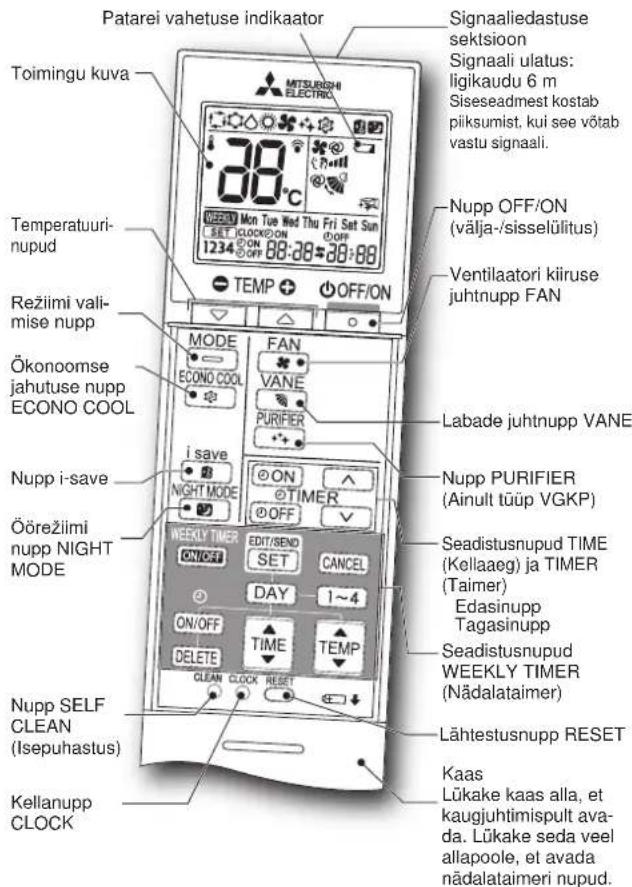

Kaugjuhtimispult

Patarei vahetuse indikaator Toimingu kuva MTSUSISHI ELECTRIC 38°C 08:28 SET CLOCK ON 1234 OFF TEMP OFF/ON Signaaliadastuse sektsoon Signaali ulatus: ligikaudu 6 m Siseseadmest kostab pilksumist, kui see võtab vastu signaali. Temperatuuri- nupud Nupp OFF/ON (välja-/sisselülitus) Ventilaatori kiiruse juhtnupp FAN Režiimi vali- mise nupp Ökonomse jahutuse nupp ECONO COOL Labade juhtnupp VANE i save NIGHT MODE Nupp PURIFIER (Ainult tõüp VGKP) Seadistusnupud TIME (Kellaaeg) ja TIMER (Taimer) Edasinupp Tagasinupp Seadistusnupud WEEKLY TIMER (Nädalataimer) Lähtestusnupp RESET Nupp i-save Öörežiimi nupp NIGHT MODE Kellanupp CLOCK Nupp SELF CLEAN (Isepuhastus) Kaas Lükake kaas alla, et kaugjuhtimispult ava- da. Lükake seda veel allapoole, et avada nädalataimeri nupud.

ON (sisselülitamise taimer): seade lülitub valitud ajal sisse.

OFF (väljalülitamise taimer): seade lülitub valitud ajal välja.

Taimeri kellaaja seadistamiseks vajutage nuppe △ (edasi) ja ▼ (tagasi).

Seadistusnupud WEEKLY TIMER (Nädalataimer) —

Nädalataimeri sätterežiimi minemiseks vajutage nuppu [EDIT/SEND]·SET

Sätte päeva ja numbri valimiseks vajutage vastavalt nuppe DAY ja .1\~4

Vajutage nuppe ON/OFF, JAF, et valida vastavalt sisse-/ väljalülitamine, kellaaeg ja temperatuur.

Nädalataimeri sätte kinnitamiseks ja seadmesse saatmiseks vajutage nuppu SET.

Nädalataimeri sisselülitamiseks vajutage nuppu ON/OFF. (WEEKLY süttib.)

Nädalataimeri väljalülitamiseks vajutage uuesti nuppu (WEEKLY kustub.)

OFF/ON

Nupp OFF/ON (välja-/sisselülitus)

MODE

Režiimi valimise nupp

Temperatuurinupud

Iga nupuvajutus tõstab või langetab temperatuuri 1 °C võrra.

FAN

Ventilaatori kiiruse juhtnupp FAN

Üles-alla öhuvoolu juhtnupp

Õhuvoolu suund vasakule-paremale

Liigutage enne kasutamise algust käsitsi vertikaallaba.

Lihtne funktsioon, mis võimaldab meelde tuletada eelsätted, vajutades nuppu. Vajutage nuppu uuesti ja seade naaseb hetkega eelmisesse sättesse.

ECONO COOL

Ökonoomse jahutuse nupp ECONO COOL

Mikroprotsessor muudab automaatselt valitud temperatuuri ja õhuvoolu suunda.

NIGHT MODE

Öörežiimi nupp NIGHT MODE

REŽIIM NIGHT muudab töörežiimi indikaatorlambi eredust, lülitab välja piiksumise ja piirab välisseadme mürataset.

Õhupuhastusnupp

Öhu puhastamise ajal vähendab siseseadme sisseehitatud seade öhus leiduvate seeneosakeste, viiruste, hallituse ja allergeenide hulka.

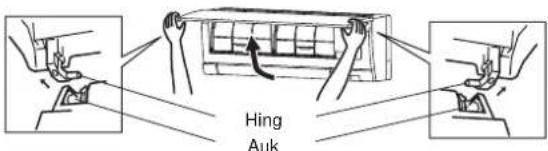

PUHASTAMINE

Juhised:

• Enne puhastamist lülitage välja toiteallikas või kaitselüliti.
• Olge ettevaatlik, et mitte kätega metallosi puudutada.
• Ärge kasutage bensiini, vedeldit, poleerimispulbrit ega insektitsiidi.

• Kui esineb mustust, peske seda neutraalse nõudepesuvahendiga, mida on leige veega määratud kontsentratsioonini lahjendatud, seejärel pühkige pesuvahend niiske rätikuga ära.

• Ärge kasutage küürimisharja, köva nuustikut ega muud sarnast.

• Ärge leotage ega loputage horisontaallaba.
• Ärge kasutage vett, mille temperatuur ületab 50 °C.
• Ärge kasutage osade kuivatamiseks otsest päikesevalgust, küttekeha ega tuld.
• Ärge kasutage ventilaatori käsitsemisel liigset jõudu, vastasel korral võib see puruneda.

Puhastage iga 2 nädala tagant

• Eemaldage mustus tolmuimejaga või loputage veega.
• Pärast veega pesemist kuivatage seda põhjalikult varjulises kohas.

Esipaneel

Hing Auk

1. Töstke esipaneeli, kuni kuulete klöpsatust.
2. Eemaldamiseks hoidke hingedest ja tömmake, nagu on näidatud ülalpool oleval pildil.
3. Pühkige pehme kuiva lapiga või loputage veega.
4. Ärge leotage vees kauem kui kaks tundi.
   • Kuivatage varjulises kohas korralikult.
5. Paigaldage esipaneel eemaldamise protseduurile vastupidises järjekorras. Sulgege esipaneel kindlalt ja vajutage nooltega viidatud kohtadele.

Öhupuhastusseade (Ainult tüüp VGKP)

Iga 3 kūu tagant

• Eemaldage tolmuimejaga mustus.
- Leotage fi Iltrit koos raamiga leiges vees ja loputage seejärel.
- Pärast pesemist kuivatage seda põhjalikult varjulises kohas.

Kui mustust ei önnestu tolmu- imejaga eemaldada

Õhupuhastusfi lter (V. blokeerimisfi lter, tüüp VGKP: lisavarustus)

Iga 3 kuu tagant

- Eemaldage tolmuimejaga mustus. Kui mustust ei önnestu tolmuimejaga eemaldada

• Leotage fi ltrit koos raamiga leiges vees ja loputage seejärel.
• Pärast pesemist kuivatage seda põhjalikult varjulises kohas. Paigaldage kõik õhufi ltri lehed.

Iga aasta

• Vahetage parima töökorra tagami-seks uue öhupuhastusfi ltri vastu.
  • Osa number MAC-2470FT-E

Tömmake öhufi ltrist eemaldamiseks

Tähtis

• Parima töökorra tagamiseks ja energiakulu vähendami-seks puhastage fi itreid regulaarselt.
• Määrdunud filtrid põhjustavad kliimaseadmes kondensatsiooni, mis aitab kaasa seente (nt hallituse) kasvule. Seetõttu on soovitatav öhufi Itreid puhastada iga 2 nädala tagant.

See teave põhineb MÄÄRUSEL (EL) nr 528/2012

MUDELI NIMI	Käsitletav artikkel (Osa nimetus)	Toimeained (CASi nr)	Omadus	Kasutusjuhend (ohutu käsitsemise teave)
MSZ-AY15/20VGK(P)	FILTER	Dimetüüloktadetsüül[3-(trimetoksüsilüül) propüül]ammooniumkloriid (27668-52-6)Hõbe-naatriumvesinik-tsirkooniumfosfaat (265647-11-8)2-oktüül-2H-isotiasool-3-oon (OIT) (26530-20-1)	ViirusetörjeAntibakteriaalne aine Hallitusevastane	• Kasutage seda toodet vastavalt kasutusjuhendi suunistele ja ainult kavandatud eesmärgil.• Ärge pange suhu. Hoidke lastest eemal.
MAC-2470FT-E	FILTER	Dimetüüloktadetsüül[3-(trimetoksüsilüül) propüül]ammooniumkloriid (27668-52-6)	ViirusetörjeAntibakteriaalne aine Hallitusevastane	• Kasutage seda toodet vastavalt kasutusjuhendi suunistele ja ainult kavandatud eesmärgil.• Ärge pange suhu. Hoidke lastest eemal.

Wi-Fi-LIIDESE SEADISTAMINE (ainult VGKP-tüüpi)

See Wi-Fi-liides loob ühenduse siseseadmega, et edastada olekuteavet ja juhtida MELCloudist tulevaid käske.

Esipaneel Wi-Fi-liidese kate

Esipaneel Wi-Fi-lides

Märkus.

• Seadistage ühendus Wi-Fi-liidese ja marsruuteri vahel. Lugege seadmega kaasnenud juhendeid SETUP MANUAL (HÄÄLESTUSJUHEND) ja SETUP QUICK REFERENCE GUIDE (HÄÄLESTUSE KIIRVIITEJUHEND).
• SETUP MANUAL (HÄÄLESTUSJUHEND) asub allpool toodud veebisaidil. https://www.melcloud.com/Support
• MELCloudi kasutusjuhendi leiate allpool toodud veebisaidilt. https://www.melcloud.com/Support

TEHNILISED ANDMED

Mudel	Siseseade		MSZ-AY15VGK(P) MSZ-AY20VGK(P)
	Välisseade		MUZ-AY15VG MUZ-AY20VG
Funktsioon			Jahutamine Kütmine Jahutamine Kütmine
Toiteallikas			~/N, 230 V, 50 Hz
Võimsus kW			1,5 2,0 2,0 2,5
Sisend kW			0,37 0,5 0,46 0,6
Kaal	Siseseade kg		VGKP: 9,1, VGK: 8,9
	Välisseade kg		23 27,5
Külmaaine täitemaht (R32)		kg	0,49		0,55
IP-kood	Siseseade		IP 20
	Välisseade		IP 24
Lubatud ülemäärane tööröhk	LP ps	MPa	2,77
	HP ps	MPa	4,17
Müratase (SPL)	Siseseade (eriti körge/körge/keskmine/madal/vaikne)	dB(A)	40/35/30/26/19	40/35/30/26/19	42/35/30/26/19	42/35/30/26/19
	Välisseade	dB(A)	45	45	47	48

Siseruumide spetsifikatsioon multiühendusele MÄÄRUS (EL) 2016/2281

Mudel	Siseseade			MSZ-AY15VGK(P)	MSZ-AY20VGK(P)
Võimsus	Jahuta-mine	Tajutav	kW	1,27	1,50
		Latentne	kW	0,23	0,50
	Kütmine		kW	1,70	2,30
Sisend kW 0,017			0,019
Mûratase(Helivõimsuse tase)	Eriti kõrge/kõrge/kesk-mine/madal/vaikne		dB(A)	59/50/45/41/36	60/50/45/41/36

Märkus.

Määramistingimus
Jahutamine – Siseseade: 27 °C DB, 19 °C WB
	Välisseade: 35 °C DB
Kütmine – Siseseade: 20 °C DB
	Välisseade: 7 °C DB, 6 °C WB

Tagatud tööulatus

		Siseseade	Välisseade
			MUZ-AY15VG	MUZ-AY20VG
Jahuta-mine	Ülempiir	32°C DB23°C WB	46°C DB—	46°C DB—
	Alampiir	21°C DB15°C WB	-10°C DB—	-10°C DB—
Kütmine	Ülempiir	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Alampiir	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: kuiv termomeeter
WB: märg termomeeter

Wi-Fi-liides

Mudel	MAC-577IF2-E
Sisendpinge	DC 12,7 V (siseseadmest)
Energiatarve	MAX 2 W
Suurus K × L × S (mm)	73,5 × 41,5 × 18,5
Kaal (g)	46 (koos kaabliga)
Saatja võimsustase (MAX)	20 dBm @IEEE 802.11b
RF-kanal	1~13 kanalit (2412~2472 MHz)
Raadioprotokoll	IEEE 802.11b/g/n (20)
Krüpteering	AES
Autentimine	WPA2-PSK
Tarkvara versioon	XX.00

Vastavusdeklaratsiooni leiate allpool toodud veebisaidilt.
http://www.mitsubishielectric.com/ldg/ibim/

KUI TEILE TUNDUB, ET SEADMES ON RIKE

Järgmistel juhtudel löpetage kliimaseadme kasutamine ja konsulteerige edasimüüjaga.

• Siseseadmest lekib või tilgub vett.
  • Kui vasak töö märgutuli vilgub.
• Kaitselūliti lūlitab seadme sageli välja.
• Kaugjuhtimispuldi signaali ei võeta vastu ruumis, kus on kasutusel elektroonilise lülitusega luminofoorlamp (inverter-tüüpi luminofoorlamp jne).
• Kliimaseadme kasutamine hāirib raadio- või telerisignaali. Mõjutatud seadme jaoks võib olla vaja kasutada võimendit.
• Seadmest kostab ebatavalist heli.
  • Tuvastatakse külmaaine leke.

DROŠĪBAS NORĀDĪJUMI

kinnitab oma ainuvastutusel, et allpool toodud elu-, äri- ja kergtööstuskeskkondades kasutamiseks möeldud kliimaseadmed ja soojuspumbad:
