NÁVOD K OBSLUZE MSZ-AP60VGK MITSUBISHI

Význam symbolů uvedených na vnitřní jednotce a/nebo vnější jednotce

	VÝSTRAHA(Nebezpečí požáru)	Tato jednotka využívá hořlavé chladící médium.V případě úniku chladícího média nebo kontaktu chladícího média s ohněm nebo topným tělesem dochází ke vzniku škodlivých plynů a hrozí nebezpečí požáru.
	Před uvedením do provozu si pečlivě přečtěte NÁVOD K OBSLUZE.
	Servisní pracovníci jsou povinní si před zahájením práce pečlivě přečíst NÁVOD K OBSLUZE i INSTALAČNÍ PŘÍRUČKU.
	Další informace jsou k dispozici v NÁVODU K OBSLUZE, INSTALAČNÍ PŘÍRUČCE apod.

- Protože jsou v tomto výrobku použity pohyblivé součásti a součásti, které mohou způsobit úraz elektrickým proudem, přečtěte si před použitím kapitolu „Bezpečnostní opatření“.

• V zájmu vlastní bezpečnosti dodržujte varování uvedená v tomto návodu.

- Po přečtení návod společně s instalační příručkou uschovejte na vhodném místě pro budoucí použití.

Značky a jejich význam

VÝSTRAHA:

Nesprávná manipulace může s vysokou pravděpodobností způsobit vážné nebezpečí, jako je smrt, vážné zranění atd.

POZOR:

Nesprávná manipulace může v závislosti na podmínkách způsobit vážné nebezpečí.

Významy symbolů používaných v této příručce

: Rozhodně neprovádějte.
: Ujistěte se, že postupujete podle pokynů.
: Nevkládejte prsty ani předměty.
: Nestoupejte na vnitřní/vnější jednotku a na jednotky nic nepokládejte.
: Nebezpečí úrazu elektrickým proudem. Budte opatrní.
: Ujistěte se, že je napájecí zástrčka odpojena od síťové zásuvky.
: Nezapomeňte vypnout napájení.
: Nebezpečí požáru.
: Nikdy se nedotýkejte mokrýma rukama.
: Na jednotku nikdy nestřikejte vodu.

⚠ VÝSTRAHA
	Nepřipojujte napájecí kabel k propojovacímu bodu, nepouží-vejte prodlužovací kabel ani nepřipojujte více zařízení do jedné zásuvky.Mohlo by dojít k přehřátí, požáru nebo úrazu elektrickým proudem.
	Zkontrolujte, zda je napájecí konektor bez nečistot, a zasuňte jej bezpečně do zásuvky.Znečištěný konektor může způsobit požár nebo úraz elektrickým proudem.
	Napájecí kabel neskládejte, netahejte za něj, zabraňte jeho poškození, neprovádějte na něm úpravy, chraňte jej před teplem a nepokládejte na něj těžké předměty.Mohlo by dojít k požáru nebo úrazu elektrickým proudem.
	Během provozu NEVYPÍNEJTE/NEZAPÍNEJTE jistič ani neodpojujte/nepřipojujte kabel.Hrozí vznik jisker s nebezpečím požáru.Po VYPNUTÍ vnitřní jednotky pomocí dálkového ovladače nezapomeňte VYPNOUT jistič nebo odpojit napájecí kabel.
	Nevystavujte tělo přímo proudění chladného vzduchu na delší dobu.Může to být škodlivé pro vaše zdraví.
	Jednotka by neměla být instalována, přemíst’ována, upravována nebo opravována uživatelem.Nesprávná manipulace s klimatizační jednotkou může způsobit požár, úraz elektrickým proudem, zranění nebo únik vody atd. Poraďte se s prodejcem.Pokud je napájecí kabel poškozen, nechte jej vyměnit výrobcem nebo jeho servisním zástupcem, abyste předešli možnému nebezpečí.
	Při instalaci, přemístění nebo údržbě jednotky se ujistěte, že do okruhu chladicího média nejsou přiváděny žádné jiné látky než určené chladící médium (R32).Jakákoli přítomnost cizí látky, např. vzduchu, může způsobit nadměrné zvýšení tlaku a vést k výbuchu nebo zranění.Jiné než určené chladící médium může způsobit mechanické vady nesprávnou funkci systému či poruchu jednotky. V nejhorším případě může dojít k vážněmu selhání zajištění bezpečnosti produktu.
	Tento spotřebič není určen k používání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud nemají zajištěný dohled nebo nebyly poučeny o používání spotřebiče osobou odpovědnou za jejích bezpečnost.
	Děti mějte pod dohledem a dbejte, aby si nehrály se spotřebičem.
	Do vstupu a výstupu vzduchu nevkládejte prsty ani žádné předměty.Ventilátor uvnitř se během provozu otáčí vysokou rychlostí a může způsobit zranění.

V případě neobvyklých podmínek (například při zápachu spáleniny) klimatizační jednotku zastavte a odpojte napájecí konektor nebo VYPNĚTE jistič.
- Pokračování v provozu za neobvyklých podmínek by mohlo vést k poruše, požáru nebo úrazu elektrickým proudem. V takovém případě se poradťe s vaším prodejcem.
Pokud klimatizace nechladí nebo nehřeje, je možné, že došlo k úniku chladícího média. Pokud zaznamenáte únik chladícího média, zastavte provoz, důkladně vyvětrejte místnost a ihned se obraťte na prodejce. Pokud oprava vyžaduje doplnění jednotky chladícím médiem, požádejte o podrobnosti servisního technika.

- Použité chladicí médium v klimatizaci není nebezpečné. Za normalních okolností nedochází k úniku. V případě úniku chladícího média nebo kontaktu chladícího média s ohněm nebo topným tělesem, např. ohřívačem, přímotopem nebo plotnou na vaření, však dochází ke vzniku škodlivých plynů a hrozí nebezpečí požáru

Nikdy se nepokoušejte umýt vnitřek vnitřní jednotky. Pokud vnitřek vnitřní jednotky vyžaduje čištění, obratte se na prodejce. • Nevhodné čisticí prostředky mohou způsobit poškození plastového materiálu uvnitř jednotky, což může mít za následek únik vody. Pokud se čisticí prostředek dostane do kontaktu s elektrickými díly nebo motorem, hroží porucha a vznik kouře nebo požáru.

- Přístroj musí být uložen v místnosti bez nepřetržitě provozovaného zdroje vznícení (např. otevřeného ohně, plynového spotřebiče nebo elektrického ohřívače).

• Mějte na paměti, že chladící médium nesml zapáchat.

- Nepoužívejte jiné prostředky k urychlení odmrazování nebo k čištění přístroje, než jsou prostředky doporučené výrobcem.

- Jednotku nepropichujte ani nespalujte.

Vnitřní jednotka musí být nainstalována v místnostech, které přesahují určenou podlahovou plochu. Poradťe se s prodejcem.

Toto zařízení je určeno k použití odborníky a školenými uživatel v prodejnách, lehkých průmyslových provozech a farmách a ke komerčnímu použití běžnými uživateli.

POZOR

Nedotýkejte se vstupu vzduchu ani hliníkových lamel vnitřní/vnější jednotky. • Hrozí nebezpečí poranění.

Nepoužívejte insekticidy ani hořlavé spreje k postříku jednotky. • Hrozí nebezpečí požáru nebo deformace jednotky.

Nevystavujte domáci zvířata a rostliny přímému proudění vzduchu. • Může dojít k poranění zvířat nebo poškození rostlin.

BEZPEČNOSTNÍ OPATŘENÍ

Nepokládejte pod vnitřní/vnější jednotku jiné elektrické spotřebiče ani nábytek.

- Z jednotky může odkapávat voda, která může způsobit poškození nebo poruchu.

Nenechávejte jednotku na poškozeném montážním stojanu.

- Jednotka může spadnout a způsobit poranění.

Pří provozu nebo čištění jednotky nestoupejte na nestabilní předměty.

• Hrozí nebezpečí pádu a poranění.

Netahejte za napájecí kabel.

- Může dojít k přerušení části vodičů, což může vést k přehřátí nebo vzniku požáru.

Baterie nedoblíjejte, nerozebírejte a nevhazujte do ohně.

- Múže dojít k úniku kapaliny z baterie nebo k požáru či výbuchu.

Neprovozujte jednotku déle než 4 hodiny pri vysoké vlhkosti (80 % relativní vlhkosti nebo více) a/nebo s otevřenými okny nebo venkovními dveřmi.

- Může dojít ke kondenzaci vodních par v klimatizaci; voda může odkapávat dolů a namočit nebo poškodit nábytek.

- Kondenzace vody v klimatizaci může podporovat růst hub a plísní.

Nepoužívejte jednotku pro zvláštní účely, například skladování potravin, chov zvířat, pěstování rostlin nebo skladování přesných zařízení či uměleckých předmětů.

- Hrozí nebezpečí zhoršení kvality, poranění živočichů a poškození rostlin.

Nevystavujte spalovací zařízení přímému proudění vzduchu.

- Může docházet k neúplnému spalování.

Nikdy nevkládejte baterie do úst, aby nedošlo k jejich polknuti. - Polknutí baterie může způsobit zadušení a/nebo otravu.

Před čištěním jednotku VYPNĚTE a odpojte napájecí konektor nebo VYPNĚTE jistič.

- Ventilátor uvnitř se během provozu otáčí vysokou rychlostí a může způsobit zranění.

Pokud nebude jednotka používána po delší dobu, odpojte napájecí konektor nebo VYPNĚTE jistič.

• V jednotce se mohou hromadit nečistoty, které mohou způsobit přehřátí nebo požár.

Všechny baterie dálkového ovládání vždy vyměňte za nové baterie stejného typu.

- Použití staré baterie společně s novou může způsobit přehřivání, únik kapaliny nebo výbuch.

Pokud kapalina z baterie přijde do styku s pokožkou nebo oblečením, důkladně je omyjte čistou vodou.

- Pokud kapalina z baterie přijde do styku s očima, důkladně oči vypláchněte čistou vodou a okamžitě vyhledejte lékařskou pomoc.

Pokud jednotku použiváte společně se spalovacím zařízením, zajistěte, aby byl prostor dobře větrán.

- Nedostatečná ventilace může způsobit vyčerpání kyslíku.

Pří bourage a nebezpečí zásahu bleskem VYPNÉTE jistič.

- Jednotka může být zásahem blesku poškozena.

Pokud je klimatizace používána několik sezón, proved'te kromě běžného čištění celkovou kontrolu a údržbu.

- Nečistoty a prach v jednotce mohou způsobovat nepříjemný zápach, přispívat k růstu hub a plísní nebo ucpat vypoušlěcí cesly a způsobit únik vody z vnitřní jednotky. Poraďte se s prodejcem ohledně kontroly a údržby, které vyžadují specializované znalosti a dovednosti.

Spínačů se nedotýkejte mokrýma rukama.

• Mohlo by dojít k úrazu elektrickým proudem.

Neprovádějte čištění klimatizace vodou a nepokládejte na jednotku předměty obsahující vodu, např. vázy s květinami.

- Mohlo by dojít k požáru nebo úrazu elektrickým proudem.

Na vnější jednotku nestoupejte a ani na ni nepokládejte žádné předměty.

- Hrozí nebezpečí poranění při pádu osoby nebo předmětu.

DÜLEŽITÉ

Znečištěné fi ltry způsobují kondenzaci vody v klimatizaci, která může podporovat růst hub a plisní. Proto je doporučováno čistit vzduchové fi ltry každé 2 týdny.

Před zahájením provozu zajistěte, aby horizontální lamely byly v zavřené poloze. Pokud je provoz zahájen, když jsou horizontální lamely v otevřené poloze, nemusí se vrátit do správné polohy.

Při instalaci

VÝSTRAHA

Při instalaci se porad'te s prodejcem.

- Instalace vyžaduje specializované znalosti a dovednosti, proto by ji neměl provádět sám uživatel. Nesprávná instalace může způsobit únik vody, požár nebo zásah elektrickým proudem.

K napájení klimatizace použijte vyhrazený napájecí zdroj

- Při použití společného napájecího zdroje může dojít k přehřátí nebo požáru.

Neinstalujte jednotku v místě možného úniku hořlavých plynů.

- Pokud plyn uniká a nahromadí se v okolí vnější jednotky, může dojít k explozi.

Jednotku řádně uzemněte.

- Uzemňovací drát nepřipojujte k plynovému potrubí, vodnímu potrubí, bleskosvodu ani k telefonnímu uzemňovacímu drátu. Při nesprávném uzemnění může dojít k zásahu elektrickým proudem,

POZOR

Zemnici jistič nainstalujte v závislosti na místě instalace klimatizace (např. ve vysoce vlhkých oblastech).

- Není-li zemnicí jistič nainstalován, může dojít k zásahu elektrickým proudem.

Zajistěte, aby byl vodní kondenzát řádně odváděn.

- Pokud není vypouštění správné, může voda odkapávat z vnitřní/vnější jednotky a namočit či poškodit nábytek.

V případě neobvyklého stavu

Okamžitě ukončete provoz klimatizace a obratte se na prodejce.

Pro rozhraní Wi-Fi

VÝSTRAHA

(Nesprávná manipulace může mít vážné následky, včetně vážného zranění nebo smrti.)

Děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi mohou používat tento spotřebič v případě, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související nebezpečí.

Děti si nesmějí hrát se spotřebičem. Děti nesmějí provádět čištění a uživatelskou údržbu bez dohledu.

Nepoužívejte rozhraní Wi-Fi v blízkosti zdravotnických elektrických přístrojů nebo osob se zdravotnickým zařízením, například kardiostimulátorem nebo implantovaným kardioverterem-de-fl brilátorem.

- Hrozí nebezpečí nehody v důsledku selhání lékařského přístroje nebo zařízení.

Neinstalujte rozhraní Wi-Fi do blízkosti zařízení s automatickým řízením, například automatických dveří nebo hlásičů požáru.

- Hrozí nebezpečí nehody v důsledku závad.

Nedotýkejte se rozhraní Wi-Fi mokrýma rukama.

- Hrozí nebezpečí poškození zařízení, úrazu elektrickým proudem nebo požáru.

Nestříkejte vodu na rozhraní Wi-Fi, ani jej nepoužívejte v koupelně.

- Hrozí nebezpečí poškození zařízení, úrazu elektrickým proudem nebo požáru.

Pokud dojde k upuštění rozhraní WI-FI nebo poškození držáku či kabelu, odpojte napájecí zástrčku nebo VYPNĚTE jistič.

- Hrozí nebezpečí požáru nebo úrazu elektrickým proudem. V takovém případě se poradťe s vaším prodejcem.

POZOR

(Nesprávná manipulace může mít různé následky, včetně zranění nebo poškození budovy.)

Při nastavování nebo čištění rozhraní Wi-Fi si nestoupejte na nestabilní stoličku.

- Hrozí nebezpečí pádu a poranění.

Nepoužívejte rozhraní Wi-Fi v blízkosti jiných bezdrátových zařízení, mikrovlnných trub, bezdrátových telefonů nebo faxů.

• Hrozí nebezpečí závady

LIKVIDACE

Fig. 1

O likvidaci tohoto výrobku se porad'te s výrobcem.

Poznámka:

Tato značka platí pouze pro EU.

Tato značka odpovídá směrnici 2012/19/EU, článku 14: Informace pro uživatele a Příloze IX a/nebo směrnici 2006/66/ES, článku 20: Informace pro konečné uživatele a Příloze II.

Produkt MITSUBISHI ELECTRIC je navržen a vyráběn z vysoce kvalitních materiálů a součástí, které lze recyklovat a/nebo znovu použít.

Tato značka znamená, že elektrická a elektronická zařízení, baterie a akumulátory je nutné na konci životnosti zlikvidovat odděleně od běžného odpadu.

Pokud je pod značkou (Fig. 1) uvedena chemická značka, tato chemická značka znamená, že baterie nebo akumulátor obsahují těžké kovy v uvedené koncentraci. Tato informace má následující podobu:

Hg: rtut (0,0005 %), Cd: kadmium (0,002 %), Pb: olovo (0,004 %)

V zemich Evropské unie existují samostatné sběrné systémy určené pro elektrické a elektronické výrobky, baterie a akumulátory.

Zařízení, baterie a akumulátory zlikvidujte rádně v místním sběrném/recyklačním středisku.

Pomáhejte nám zachovat životní prostředí, ve kterém žijeme!

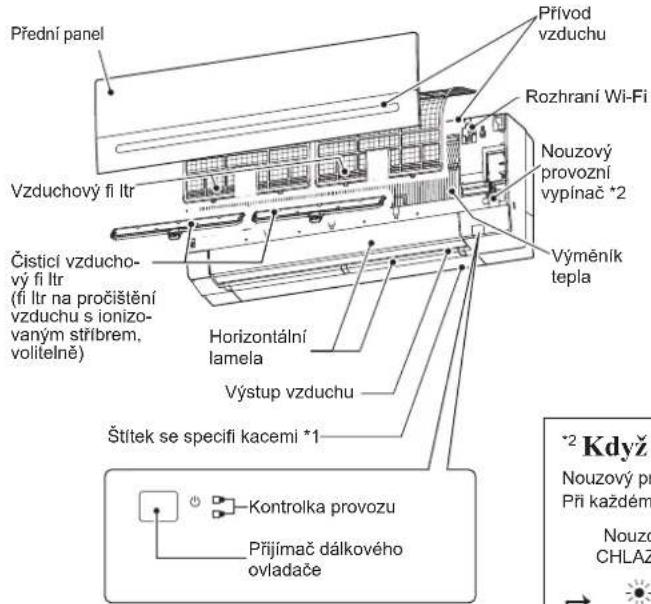

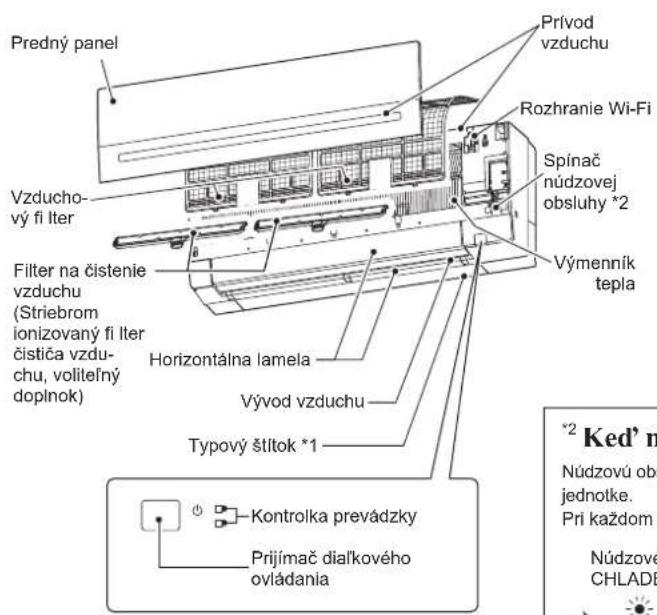

NÁZVY SOUČÁSTÍ

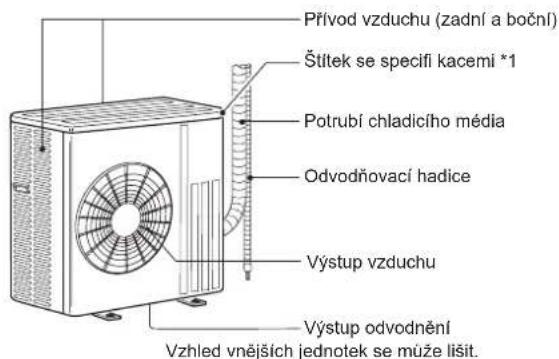

Vnitřní jednotka Vnější jednotka

Přední panel Vzduchový fi ltr Čistící vzducho- vý fi ltr (fi ltr na pročištění vzduchu s ionizo- vaným střibrem, volitelně) Přívod vzduchu Rozhraní Wi-Fi Nouzový provozní vypínač *2 Výměník tepla Horizontální lamela Výstup vzduchu Štítek se specifi kacemi *1 Kontrolka provozu Přijímač dálkového ovladače *2 Když Nouzový pr Při každém Nouz CHLAZ

Přívod vzduchu (zadní a boční) Štítek se specifí kacemi *1 Potrubí chladícího média Odvodňovací hadice Výstup vzduchu Výstup odvodnění Vzhled vnějších jednotek se může lišit.

*1 Rok a měsíc výroby jsou uvedeny na štítku se specifi kacemi.

^2 Když nelze použít dálkový ovladač...

Nouzový provoz lze aktivovat stisknutím nouzového spínače (E.O. SW) na vnitřní jednotce. Při každém stisknutí nouzového spínače (E.O. SW) se provoz změní v následujícím pořadí:

Nastavená teplota: 24 °C Rychlost ventilátoru: Střední Horizontální lamela: Automaticky

PŘÍPRAVA PŘED UVEDENÍM DO PROVOZU

Před uvedením do provozu: Zasuňte konektor napájecího kabelu do síťové zásuvky a/nebo zapněte jistič.

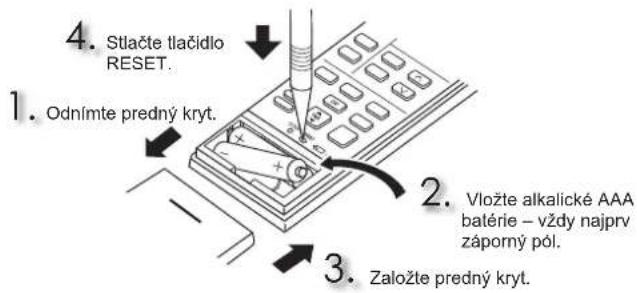

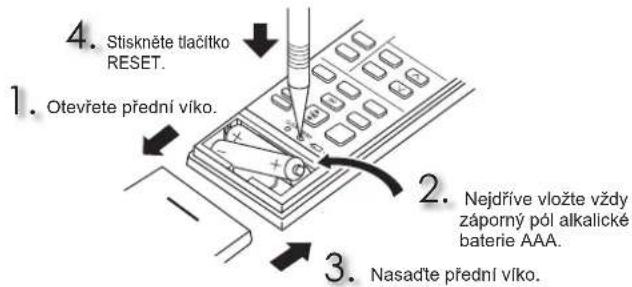

Vložení baterií do dálkového ovladače

4. Stiskněte tlačítko RESET. 1. Otevřete přední víko. 2. Nejdříve vložte vždy záporný pól alkalické baterie AAA. 3. Nasadťe přední víko.

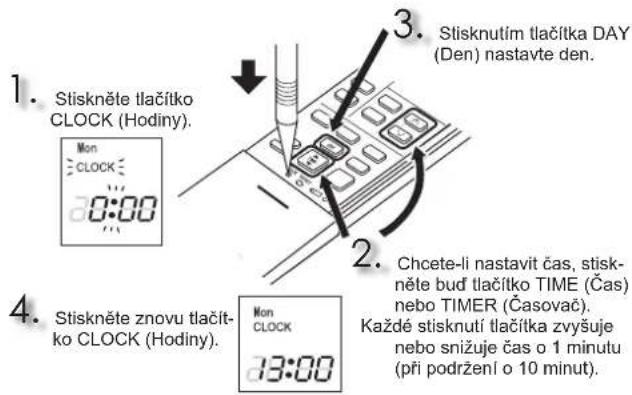

Nastavení aktuálního času

1. Stiskněte tlačítko CLOCK (Hodiny). Mon CLOCK 0:00 2. 3. Stisknutím tlačítka DAY (Den) nastavte den. 2. 4. Stiskněte znovu tlačítko CLOCK (Hodiny). Mon CLOCK 13:00 3. 2. Chcete-li nastavit čas, stiskněte buď tlačítko TIME (Čas) nebo TIMER (Časovač). Každé stisknutí tlačítka zvyšuje nebo snižuje čas o 1 minutu (při podržení o 10 minut).

PŘÍPRAVA PŘED UVEDENÍM DO PROVOZU

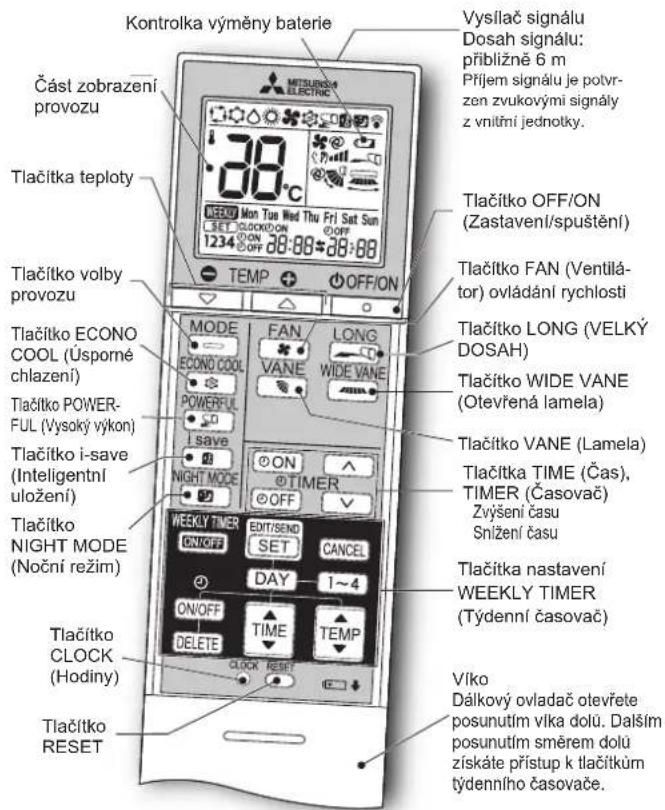

Dálkový ovladač

Kontrolka výměny baterie Část zobrazení provozu Tlačitka teploty TEMP OFF/ON Tlačitko volby provozu Tlačitko ECONO COOL (Úsporné chlazení) Tlačitko POWERFUL (Vysoký výkon) Tlačitko i-save (Inteligentní uložení) Tlačitko NIGHT MODE (Noční režim) Tlačitko CLOCK (Hodiny) Tlačitko RESET Vysílač signálu Dosah signálu: přibližně 6 m Příjem signálu je potvrzen zvukovými signály z vnitřní jednotky. Tlačitko OFF/ON (Zastavení/spuštění) Tlačitko FAN (Ventilátor) ovládání rychlosti Tlačitko LONG (VELKÝ DOSAH) Tlačitko WIDE VANE (Otevřená lamela) Tlačitko VANE (Lamela) Tlačitka TIME (Čas), TIMER (Časovač) Zvýšení času Snížení času Tlačitka nastavení WEEKLY TIMER (Týdenní časovač) Vlíko Dálkový ovladač otevřete posunutím vlka dolů. Dalším posunutím směrem dolů získáte přístup k tlačitkům týdenního časovače.

Tlačítko TIME (čas), TIMER (časovač) — Zvýšení času Snížení času

ON (Časovač ZAPNUTÍ): Jednotka se ZAPNE v nastaveném čase.

OFF (Časovač VYPNUTÍ): Jednotka se VYPNE v nastaveném čase.

Pomocí tlačítek (zvyšení) a (snížení) nastavte dobu časovače.

Tlačítka nastavení WEEKLY TIMER (Týdenní časovač) \_\_\_\_

Stisknutím tlačítka prej děte do režimu nastavení týdenního časovače.

Stisknutím tlačítek (a)vyberte nastavení dne a čísla.

Stisknutím tlačítek ON/OFA nastavitečas ZAPNU-TÍ/VYPNUTÍ a teplotu.

Stisknutím tlačítka 📋SET nastavení týdenního časovače dokončíte a odešlete.

Stisknutím tlačitka WEEKLY TIMER ONOT týdenní časovač ZAPNETE. (Tlačitko WEEKLY se rozsvítí.)

Dalším stisknutím tlačítka WEEKLY TIMER týdenní časovač VYPNETE. (Tlačitko WEEKLY zhasne.)

OFF/ON

Tlačitko OFF/ON (Zastavení/spuštění)

MODE

Tlačítko volby provozu

⊕

Tlačítka teploty

Každým stisknutím tlačítka se teplota zvyšuje nebo snižuje o 1 °C.

FAN

Tlačítko FAN (Ventilátor) ovládání rychlosti

WIDE VANE

Tlačitko ovládání proudění vzduchu doleva-do-prava

VANE

Tlačítko ovládání proudění vzduchu nahoru-dolů

LONG

Tlačítko LONG (VELKÝ DOSAH)

Rychlost ventilátoru se zvýší a horizontální lamela se přesune do polohy pro režim VELKÉHO DOSAHU.

POWERFUL

Tlačítko POWERFUL (Vysoký výkon)

Rychlost ventilátoru : Rychlost vyhrazená pro režim VYSO- KÝ VÝKON

Horizontální lamela : Nastavená pozice nebo proudění vzduchu směrem dolů během režimu AUTO

i save

Tlačítko i-save (Inteligentní uložení)

Zjednodušená funkce zpětného nastavení umožňuje vyvolání preferovaného (předvoleného) nastavení jedním stisknutím tlačítka [save]. Dalším stisknutím tlačítka se opět ihned vrátíte k předchozímu nastavení.

ECONO COOL

Tlačítko ECONO COOL (Úsporné chlazení)

Nastavení teploty a směr proudění vzduchu se automaticky mění pomocí mikroprocesoru.

NIGHT MODE

Tlačítko NIGHT MODE (Noční režim)

Při provozu v NOČNÍM REŽIMU se změní jas kontrolky provozu, deaktivují se zvukové signály a omezí se hlučnost vnější jednotky.

Pokyny:

• Pred čištěním vypněte napájení nebo vypněte jistič.
• Nedotýkejte se kovových částí rukama.
• Nepoužívejte benzín, ředidla, lešticí prášek ani insekticidy.

• Používejte pouze zředěné jemné čisticí prostředky.
  • Nepoužívejte hrubý kartáč, tvrdou houbu apod.

• Horizontální lamelu nenamáčejte ani neoplachujte.
  • Nepoužívejte vodu teplejší než 50 °C.

• Nevystavujte součásti prímému slunečnímu světlu, teplu ani ohni z důvodu sušení.
• Na ventilátor nevyvljejte nadměrnou silu, jinak mohou vzniknout praskliny nebo poškození.

Vzduchový fi ltr (fi ltr na pročištění vzduchu)

Vyčistěte každé 2 týdny

• Odstraňte nečistoty pomocí vysavače nebo opláchněte vodou.
• Po umyti vodou nechte důkladně uschnout ve stínu.

Důležité

• Filtry pravidelně čistěte, abyste zajistili co nejlepší výkon a snížili spotřebu energie.
• Znečištěné fi ltry způsobují kondenzaci vody v klimatizaci, která může podporovat růst hub a plísní. Proto je doporučováno čistit vzduchové fi ltry každé 2 týdny.

Přední panel

Závés Otvor

1. Zvedněte přední panel, dokud neuslyšite „klapnutí“.
2. Přidržte závěsy a vytáhněte panel podle znázornění na obrázku výše.
3. Otřete měkkým suchým hadříkem nebo opláchněte vodou.
4. Neponořujte do vody na déle než dvě hodiny.
5. Pred opětovným nasazením nechte důkladně vyschnout ve stínu.
6. Přední panel nasadte provedením postupu odstranění v opačném pořadí. Zavřete přední panel a pevně zatlačte na místa označená šipkami.

Čisticí vzduchový fi ltr (fi ltr na pročištění vzduchu s ionizovaným stríbrem, volitelně)

Každé 3 měsíce:

• Odstraňte nečistoty pomocí vysavače.
• Ponořte fi ltr s rámem do vlažné vody a poté jej opláchněte.
• Po umytí jej nechte důkladně uschnout ve stínu.

Pokud neize nečistoty odstranit vysáváním:

Každý rok:

• Vyměňte čisticí vzduchový fi ltr za nový, abyste zajistili co nejlepší výkon.
  • Číslo dílu MAC-2360FT-E

Vodič fi Itru lo el

Vyjměte z jednotky vytažením.

Tyto údaje vycházejí z NAŘÍZENÍ (EU) č. 528/2012

NÁZEV MODELU	Předmětná položka(název součásti)	Účinné látky(CAS č.)	Vlastnosti	Pokyny k použití(informace o bezpečné manipulaci)
MSZ-AP60/71VG FILTR		Hydrogenfosforečnan stříbrno-sodno-zirkoničitý(265647-11-8)2-oktyl-2H-isothiazol-3-on (OIT)(26530-20-1)	Antibakteriální,protiplísňové	Používejte tento výrobek v souladu s návo-dem k použití a pouze pro určený účel.Nevkládejte do úst. Udržujte mimo dosah dětl.
MAC-2360FT-E	FILTR	Zeolit stříbrno-zinečnatý(130328-20-0)	Antibakteriální	Používejte tento výrobek v souladu s návo-dem k použití a pouze pro určený účel.Nevkládejte do úst. Udržujte mimo dosah dětl.

NASTAVENÍ ROZHRANÍ Wi-Fi (pouze typ VGK)

Tento rozhraní Wi-Fi se připojuje k vnitřní jednotce a slouží ke sdělování informací o stavu a ovládání příkazů ze služby MELCloud.

Přední panel Rozhraní Wi-Fi

Poznámka:

• Nastavení připojení mezi rozhraní Wi-Fi a směrovačem. Pokyny naleznete v příručkách SETUP MANUAL (Příručka k nastavení) a SETUP QUICK REFERENCE GUIDE (Rychlý průvodce nastavením) dodávaných s jednotkou.
• Příručku SETUP MANUAL (Příručka k nastavení) najdete na webu uvedeném níže. http://www.melcloud.com/Support
• Uživatelskou příručku ke službě MELCloud najdete na níže uvedeném webu. http://www.melcloud.com/Support

SPECIFIKACE

Model	Vnitřní MSZ-AP60VG(K)		MSZ-AP71VG(K)
	Vnější		MUZ-AP60VG		MUZ-AP71VG
Funkce			Chlazení	Topení	Chlazení	Topení
Napájení			~ /N, 230 V, 50 Hz
Kapacita		kW	6,1	6,8	7,1	8,1
Vstup		kW	1,59	1,67	2,01	2,12
Hmotnost	Vnitřní	kg	16		17
	Vnější	kg	40		55
Náplň chladicího média (R32)		kg	1,05		1,50
Slupeň IP	Vnitřní		IP 20
	Vnější		IP 24
Přípustný nadměrný provozní tlak	Nízký tlak	MPa	2,77
	Vysoký tlak	MPa	4,17
Hlučnost (SPL)	Vnitřní (velmi vysoká / vysoká / střední / nlzká rychlost / tichý chod)	dB(A)	48/45/41/37/29	48/45/41/37/30	49/45/41/37/30	51/45/41/37/30
	Vnější	dB(A)	56	57	56	55

Zaručený provozní rozsah

		Vnitřní	Vnější
Chlazení	Horní limit	32 °C DB23 °C WB	46 °C DB—
	Dolní limit	21 °C DB15 °C WB	-10 °C DB—
Topení	Horní limit	27 °C DB—	24 °C DB18 °C WB
	Dolní limit	20 °C DB—	-15 °C DB-16 °C WB

Poznámka:

Podmínky hodnocení

Chlazení – vnitřní: 27 °C DB, 19 °C WB

vnějšl: 35 °C DB

Topení – vnitřní: 20 °C DB

Model MAC-567IFB2-E
Vstupní napětí	12,7 V stejnosměmé (z vnitřní jednotky)
Spotřeba elektrické energie MAX. 2 W
Velikost V׊×H (mm) 79×44×18,5
Hmotnost (g) 60 (včetně kabelu)
Výstupní výkon vysílače (MAX.)	17,5 dBm podle standardu IEEE 802.11b
RF kanál Kanál 1 ~ kanál 13 (2412~2472 MHz)
Rádivý protokol IEEE 802.11b/g/n (20)
Šifrování AES
Autentizace WPA2-PSK
Verze softwaru XX.00

Prohlášení o shodě najdete na níže uvedených webových stránkách.

V následujících případech okamžitě ukončete provoz klimatizace a obrat'te se na prodejce.

• Pokud dochází k úniku nebo odkapávání vody z vnitřní jednotky.
  • Když kontrolka provozu bliká.
  • Když se jistič opakovaně vypíná.
• Signál z dálkového ovladače není přijímán v místnosti, ve které je používána elektronicky ovládaná zářivka (fluorescenční lampa s napěťovým měničem apod.).
• Provoz klimatizace ruši příjem rozhlasového či televizního signálu. Pro dotčené zařízení může být nutné použít zesilovač.
  • Když je slyšet neobvyklý zvuk.
  • Když zjistíte jakýkoli únik chladicího média.

BEZPEČNOSTNÉ POKYNY

Význam symbolov na interiérovej a exteriérovej jednotke

Typy výstrah a ich význam

VÝSTRAHA:

Význam symbolov používaných v tomto návode

: Nikdy nevykonávajte uvedený úkon.

: Nikdy nesiahajte dnu prstom ani iným predmetom.

: Nebezpečenstvo zásahu elektrickým prúdom. Postupujte opatrne.

: Nezabudnite odpojit' napájací kábel z elektrickej zásuvky.

: Nezabudnite vypnút' vypínač.

: Nikdy sa nedotýkajte mokrými rukami.

: Chránte zariadenie pred pošpliechaním.

VÝSTRAHA

Nepripájajte napájací kábel do medzil'ahlej zásuvky, nepoužívajte predlžovací kábel a nepripájajte viac zariadení do jednej elektrickel zásuvky.

Skontrolujte, či elektrická zásuvka nie je znečistená, a riadne ju zastrčte do zásuvky.

Elektricky kábel nezväzujte, net'ahajte ani nemodifikujte, chránte ho pred poškodením a pred teplom a neklad'te naťažké predmety.

Počas prevádzky nepoužívajte vypínač, neodpájajte elektrický kábel zo zásuvky ani ho nepripájajte spät'.

- Ak je napájací kábel poškodený, v záujme bezpečnosti ho smie vymenit len výrobca alebo jeho servisný zástupca.

Ak klimatizácia nechladí alebo nehreje, je možné, že došlo k úniku chladiva. Ak zistíte akýkolvek únik chladiva, zastavte klimatizáciu, miestnost' dobre vyvetrajte a ihned' kontaktujte svojho predajcu. Ak je v rámci opravy potrebné doplnit' do zaria denla chladivo, opýtajte sa na podrobnosti servisného technika.

Batérie si nikdy z akéhokol'vek dôvodu neklad'te do úst, aby nedošlo k ich náhodnému prehltnutiu.

Pri výmene batérií v dialkovom ovládači vymeňte všetky batérie za nové rovnakého typu.

- Ak sa kvapalina z batérie dostane do styku s očami, dôkladne ich vymyte čistou vodou a ihned vyhládajte lekára.

Ked' začujete hrmenie a existuje možnost' zásahu bleskom VYPNITE vypínač.

- Zásah bleskom by mohol zariadenie poškodit'.

Vypínače neobsluhujte mokrými rukami.

Neinštalujte zarladenie na mleste, kde by mohlo dôjst' k úniku horl'avých plynov.

Skontrolujte, či voda z odtoku riadne odteká.

S likvidáciou výrobku sa obrátte na svojho predajcu.

Poznámka:

Ak je pod symbolom vytlačený chemický symbol (Fig. 1), tento chemický symbol znamená, že batéria alebo akumulátor obsahuje určitú koncentráciu třažkých kovov. Tie sů uvedené nasledovne:

Hg: ortut (0,0005 %), Cd: kadmium (0,002 %), Pb: olovo (0,004 %)

Interiérová jednotka Exteriérová jednotka

^2 Ked' nie je možné použit' dial'kový ovládač...

Pri každom stlačení tlačidla E.O. SW. sa režim zmení v nasledovnom poradí:

Vloženie batérií do dial'kového ovládača

4. Stlačte tlačidlo RESET. 1. Odnímte predný kryt. 2. Vložte alkalické AAA batérie – vždy najprv záporný pól. 3. Založte predný kryt.

Tlačidlo nastavenia TIME (Čas), TIMER (Časovač) —— Neskorší čas Skorší čas

©ON (Časovač ZAPNUTIA): Zariadenie sa ZAPNE v nastavenom čase.

OFF (Časovač VYPNUTIA): Zariadenie sa VYPNE v nastavenom čase.

Pomocou tlačidiel △ (Zvýšit') a (žnížit') nastavte čas časovača.

Stlačením tlačidla výstopte do režimu nastavenia týždenného časovača.

Stlačením tlačidla [SET] dokončíte a odošlete nastavenie týž-denného časovača.

Stlačením tlačidla WEEKLY TIMER ZAPNITE týždenný časovač. (Rozsvieti sa nápis WEEKLY.)

Každým stlačením sa teplota zvýši alebo zníži o 1 °C.

Tlačidlo ovládania otáčok FAN (Ventilátor)

Tlačidlo na ovládanie prúdenia vzduchu dol'ava/doprava
    note right of G (STRIEDAVÉ)

Tlačidlo LONG (Dlhý dosah)

Tlačidlo POWERFUL (Vysoký výkon)

Tlačidlo ECONO COOL (Ekonomické chladenie)

Nastavenú teplotu a smer prúdenia vzduchu automaticky mení mikroprocesor.

Tlačidlo NIGHT MODE (Nočný režim)

Vzduchový fi lter (fi lter čističa vzduchu)

• Čistite každé 2 týždne
- Odstráňte nečistoty vysávačom alebo ich opláchnite vodou.
- Po umytí vodou dobre vysušte v tieni.

Dôležité

Filter na čistenie vzduchu (Striebrom ionizovaný fi Iter čističa vzduchu, volitel'ný doplnok)

Každé 3 mesiace:

• Aby ste zachovali plný výkon, vymeňte fi liter na čistenie vzduchu za nový.
  • Katalógové číslo MAC-2360FT-E

Vodidlo fi Itra

vložte nla dla

Menovité podmienky
Chladenie –	Interiérová jednotka:	27 °C DB, 19 °C WB
	Exteriérová jednotka:	35 °C DB
Kúrenie –	Interiérová jednotka:	20 °C DB
	Exteriérová jednotka:	7 °C DB, 6 °C WB

DB: suchý teplomer WB: vlhký teplomer

Rozhranie Wi-Fi

Model MAC-567IFB2-E
Vstupné napätie 12,7 V js. (z interiérovej jednotky)
Spotreba prúdu MAX. 2 W
Rozmery V × Š × D (mm) 79 × 44 × 13,5
Hmotnosť (g) 60 (vrátane kábla)
Výkonová hladina vysielača (MAX.) 17,5 dBm na IEEE 802.11b
VF kanál 1 kan. ~ 13 kan. (2412~2472 MHz)
Rozhlasový protokol IEEE 802.11b/g/n (20)
Šifrovanie AES
Overovanie WPA2-PSK
Verzia softvéru XX.00

vakuuttaa tâten yksinomaisella vastuullaan, että jäljompănă kuvatut asuinrakennuksiin, pienteollisuuskăyttöön ja kaupalliseen käyttöön tarkoitetut ilmastointilaitteet ja lämpõpumput: tímto na vlastní odpovědnost prohlašuje, že niže popsané klimatizační jednotky a tepelná čerpadla pro použití v obytných prostředích, komerčních prostředích a prostředích lehkého průmyslu:

Poznámka: Příslušné sériové číslo se nachází na štítku produktu.

vakuuttaa tâten yksinomaisella vastuullaan, että jäljompănă kuvatut asuinrakennuksiin, pienteollisuuskăyttöön ja kaupalliseen käyttöön tarkoitetut ilmastointilaitteet ja lämpõpumput: tímto na vlastní odpovědnost prohlašuje, že niže popsané klimatizační jednotky a tepelná čerpadla pro použití v obytných prostředích, komerčních prostředích a prostředích lehkého průmyslu:

Poznámka: Příslušné sériové číslo se nachází na štítku produktu.
