Produkttyp	Reversibel luftkonditionering (kyla och värme)
Märke	Mitsubishi Electric
Modell	MSZ-EF35VGKW (inomhusenhet), MUZ-EF35VGH (utomhusenhet)
Kylkapacitet	3,5 kW
Värmekapacitet	4,0 kW
Elförbrukning (kyla)	0,91 kW
Elförbrukning (värme)	0,95 kW
Strömförsörjning	Enfas, 230 V, 50 Hz
Köldmedium	R32 (brandfarligt)
Köldmediets fyllningskapacitet	0,74 kg
Vikt inomhusenhet	11,5 kg
Vikt utomhusenhet	34 kg
Skyddsklass (inomhusenhet)	IP20
Skyddsklass (utomhusenhet)	IP24
Ljudnivå (inomhusenhet, hög hastighet)	45 dB(A)
Ljudnivå (utomhusenhet)	48 dB(A)
Wi-Fi-gränssnitt	Inbyggt (modell MAC-577IF2-E), kompatibelt med IEEE 802.11b/g/n
Huvudfunktioner	Veckotimer, ECONO COOL, i-save, luftflödeskontroll, tyst läge
Underhåll och rengöring	Rengör luftfiltret varannan vecka, reningsfilter var tredje månad (årligt byte)
Säkerhet	Jordfelsbrytare rekommenderas, använd inte förlängningssladd, stoppa vid avvikelse
Reservdelar och reparerbarhet	Reningsfilter artikelnummer MAC-2370FT-B (eller -E), byte av auktoriserad återförsäljare

Vanliga frågor - MSZEF35VGKW MITSUBISHI

Hur installerar jag luftkonditioneringsapparaten korrekt?

Installationen måste utföras av en auktoriserad återförsäljare. Försök aldrig installera apparaten själv. Planera för en separat elkrets och korrekt jordning.

Vilken typ av köldmedium används och är det farligt?

Luftkonditioneringsapparaten använder R32, ett brandfarligt köldmedium. Vid läckage, vädra rummet, undvik öppen låga eller värmekälla och kontakta en professionell.

Hur rengör jag luftfiltren?

Rengör luftfiltret varannan vecka med dammsugare eller ljummet vatten. Låt torka i skuggan innan återmontering. Ett smutsigt filter kan orsaka kondens och mögel.

Vad gör jag om driftindikatorn blinkar?

Stäng omedelbart av luftkonditioneringsapparaten, koppla bort strömmen eller slå av brytaren, och kontakta din återförsäljare för inspektion.

Kan jag använda en förlängningssladd?

Nej, användning av förlängningssladd eller grenuttag är förbjuden. Anslut direkt till ett dedikerat vägguttag för att undvika brand- eller elstötrisk.

Hur programmerar jag veckotimern?

Använd knappen WEEKLY på fjärrkontrollen. Tryck på SET för att gå in i inställningsläge, välj dag och tid, bekräfta sedan med ON/OFF. Aktivera timern genom att trycka på WEEKLY igen.

Är Wi-Fi-gränssnittet enkelt att konfigurera?

Ja, följ den medföljande Snabbinstallationsguiden. Anslut gränssnittet till din router (IEEE 802.11b/g/n) och använd appen MELCloud. Besök melcloud.com för mer hjälp.

Vad gör jag vid köldmedielläckage?

Stäng omedelbart av luftkonditioneringsapparaten, vädra rummet ordentligt, rör inget och kontakta omedelbart en auktoriserad återförsäljare. Köldmediet kan producera en giftig gas vid kontakt med låga.

Hur använder jag funktionen ECONO COOL?

Tryck på knappen ECONO COOL på fjärrkontrollen. Mikroprocessorn justerar automatiskt temperatur och luftflödesriktning för ekonomisk kylning samtidigt som komforten bibehålls.

Var hittar jag apparatens serienummer?

Serienumret finns på märkplåten på inomhus- och utomhusenheten. Spara det för eventuella serviceärenden.

BRUKSANVISNING MSZEF35VGKW MITSUBISHI

Fjern snavs med en stovsuger,ller skyl fi iteret med vand.
- Tör det omhyggeligt i skyggen after afvaskning med vand.

Frontpanel

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

	WARNING (Brandrisk)	Den här enthen anvander eritt brandfarlitg känd-medium. Om kändmediet läcker ut ochkommen i kontakt med eld eller uppvärmningskomponenternakommen det att bildas en farlig gas och brandrisk foreligger.
	Läs BRUKSANVISNINGEN noggrant innan användning.
	Servicepersonal måste löså BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

• Eftersomenna Produkt innehaller rorliga delar och delar som kan fororsaka elektriska stotar, bor du lasa "Sakerhetsfreskrifter" innan du tar produits i bruk.
• Eftersom de punkter med varmingar som behandlas hare ar viktiga for sakerheten, bor du se till att du foljer dem till punkt och pricka.
• När du har låst igenom denna handbok, forvara den lättäkomlig tillsamans med installationshandboken sa att du lätt har tilgäng till dem som referens.

Varningsmärken och deras betydelse

VARNING:

Symbolerna som anvands ienna handbok och deras betydelse

:Gorej.
: Fofl instruktionerna.
: Stick inte in fi ngrar, pinnar etc..
Sta inte pa inomhus/utomhusenheterma och placera ingenting pa dem.
: Fara for elektrisk stot. Var forsiktig.
: Se till att du drar ut natsladden ur vaggultaget.
: Var noga med att stanga av strommen.
A : Brandrisk.
: Stänk aldrig vatten pa enheten.
: Följ instruktionerna.

VARNING

Anslut inte ekabeln till en karkpunt, anvand en folorngningssladd.
eller anslut fi era enhenter tillett vagguttag.
- Detta kan orsaka überhettning, brand aller elektriska stotar.
Se till att elkontakteninte ar smutsig och satt in den ordentigt I uttaget - En smutsig kontakt kan orsaka brand oder elektriska stotar.
Bunta inte ihop, dra, skada aller modifi erae elkabeln och utsatt den inte for varme aller tunga foremal.
- Detta kan orsaka brand eller elektriska stötar.
Slä inte FRAN/TILL strombrytaren och dra inte ut/sätt inte i nätsladden ur/ vagguttaget medan aggregatet ar i drift.
- Detta kan ge upphov till gnistor som kan orsaka brand.
- När inomhusenheden har stängts AV med fjärkontrollen, se till att sla FRÁN strömbrytaren eller dra ur elkontakten.
Utsatt inte kroppen for kallt, direkt luftdrag under lang tid.
- Detta kan vara skadligt for halsan.
Enhedet far Inte Installeras, flyttas, tas isar, andras ell repareras av anvandaren.
En feliktigi lanterladlu kuffiondictionen onr anska orde, elektriska stótar, skador, vattenlackor osv. Kontakta anfterforsäjjaren.
- Om natsladden ar skadad, maste den for undvikande av fara bytas ut av tilverkaren erer av auktoriserad servicepersonal.

Vid Installation, flytller service avenheten, sakerstell att Inget annat ämne an det speci cerade koldmediument (R32/R410A)kommen In l kyllednlngarna.

• Närvaron av en frammende subtons som t.ex. luft kan orsaka an onormal trycköknige och leda till explosion er skador.

• Använding av nagot annat koldmedium ár det som anges for systemet kan ge upphov till makanisk skada, fel i systemet eller att systemet slutter fungera. I värsta fall kan de leda till allvarliga problem med att sakerställaprodukten sakerhet.

Enheten fär Inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala Funktionshinder erther personer som saknar vana och kunskaper om de Inte overvakas av en ansvarig aller instrueras hur encheten används.

Barn bör hallas under uppsyn sà att de inte leker med encheten.

Stick inte in fl ngrar, pinnar aller andra foremal I luftintag/luftutblas.
- Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastig-heter under drift.

Vid onormala onständigheter (exempelvis om det luktar rok) stoppa luftkonditioneringen och dra ut kontakten erla FRAN strombrytaren.
- Fortsatt drift vid onormala omstandigheter kan ge upphov till Funktionstörming, brand eller elektriska stätar. Kontakta din äterförsäjare om delta inträffar.

Om luftkonditioneringen varken kyler erler varmer kan det bero pa att koldmediet lacker. Ta enheten ur drift, ventilera rummet och kontakta aterforsäljen om koldmedielackage upptacks. Om reparationen omfattar pafyllning av koldmedium, fraga serviceteknikern afterytterligare information.

• Det koldmedium som anvands luftkonditioneringen ar ofarigt. I normala fall lacker det Inte. Mun o koldmedlett lacker ut ochkommen I kontakt med eld ell uppvamningskomponenter som t.e.x en fl aktforvarmare, fotogenkamin ell spins kommer det at bildas en farig gas och brandisk foreligger.

Forsk aldrig vitta Inomhusenhetens Insida. Kontakta aterforsallaren om enhetens insida behover rengoras.

• Olampliga rengöringsmedel kan orsaka skador på plastematerialinen inutilenheten vilket kan leda till vattenläckor. Driffel, rok eller brand uppstar om rengöringsmedelkommen i kontakt med de elektriska delama aller motom.
• Utrustingen ske forvaras i ett rum utan anländningskällor (till exemple: öppen eld ell erganordninger/elektriska varmeanordninger som ar i kontinuierlig drift).
  Var uppmarksam pa att koldmediet kan vara luktfritt.
• Forsk Inte accelerazione avfrostningsforloppett e rergore ulutrustingen na nagot annat satt aan de som rekommenderas av tilverkaren.
• Far inte punkteras aller brannas.

Inomhusenheten mäste installeras i rum med golvutrymme som àr stäre det angiva minimivaldret. Rădrăg din áterforsäjär.

Apparaten fär endast användas av experter och utbildade användare i butlkar, inom lätt industri ch lantbruk, ell erfor kommersleit bruk av icke-specialister.

FÖRSIKTIGHET

Vidrör Inte luftintaget eller Inomhus/utomhusenhetens aluminium fl änsar.
- Det kan orsaka persokador.
Använd inte insetktsmedel aller antändbara gaser på,enheten. Detta kan fororsaka brand aller leda till att enchten deformeras.
Utsatt varken husdjur erller krukväxter for direkt luftdrag.
- Detta kan skada bade husdjur och vaxter.
Placera ej andra elektriska apparater erer mober under inomhus-utomushenheten.
Vatten kan dropparerfranenheten ochkanorsaka fei effer skador.
Lát aldrig encheten sta pa att stativ som ar skadat.
- Enheten kan falla och orsaka skada.
Sta inte para en ostalgid pall nr eheten sca sattas lgang ell rengoras Du kan skadas om du ramlar.
Dra aldrig natsladden.
- Det kan leda till att en del av ledaren gär sönder vilket i sin tur kan resultedera i overmettning eller brand.

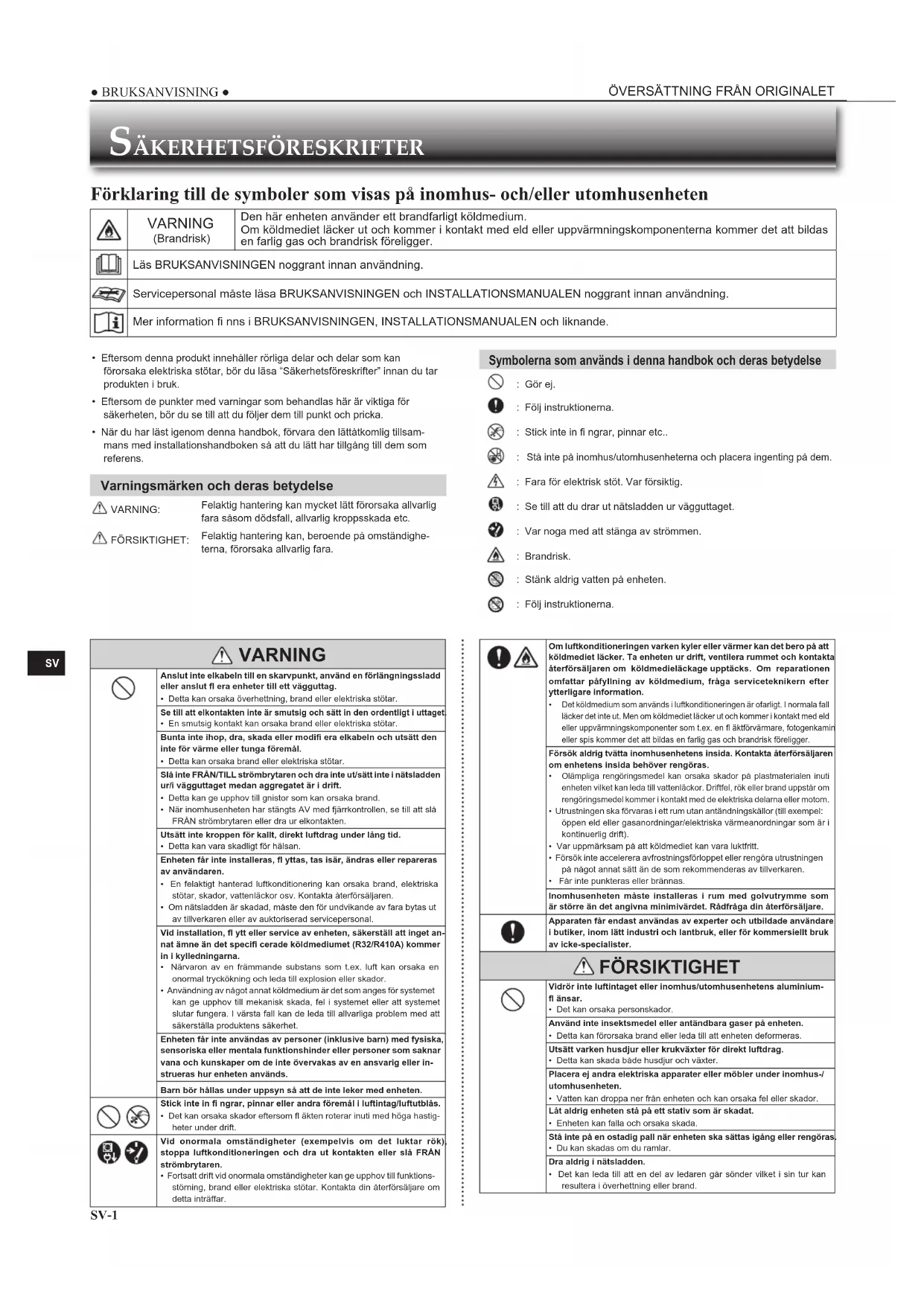

SÄKERHETSFÖRESKRIFTER

	Förskaldig att ladda eller ta isär ertt batteri, och kasta det aldrig på elden.Det kan leda till batteriläckage, brand erller explosion.
	Använd inte enheten i merän 4 timmar när luftfuktigheten arhög (80% relativ luftfuktighet aller mer) och/eller när fönster erder dorrär ar öppna.Det kan gürä att kondensvatten i luftkonditioneringen böjr droppavilket kan blöta ned och Förstöma Möbler.Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas,lex.mögelsvamp.
	Använd inte enheten for specialändamål som tex, forvaringsplats format, djur, växter, precisionsutrustning ether konstforemål.Deta kan báde orsaka kvalitetsförsängning och skada djur och växter.
	Utsätt inte forbränningsapparater für direkt luftfl öde.Det kan ge upphov till ofullständig forbrännung.
	Stoppa aldrig batterier i munnen, de kan sväljas av misstag.Om et batteri sväljs kan det leda till kvävning och/eller fögfrting.
	Innan enthenen rengörns, stäng AV den och dra ut elkontakten ellerslå FRAN strömbrytraten.Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastig-heter under drift.
	Om enthenenkommen att stå oanvänd under en lang tid, dra ut elkon-takten eller slå FRAN strömbrytraten.Enheten kan samla pa sig smuts som kan orsaka overhettung ellerbrand.
	Byt fjällkontrollens batterier mot nya av somma typ.Om ett gammalt batteri används tillsammans med ett nyu kan det uppsta overhettning, lückage erller explosion.
	Om du fär batterivatska pa hud ell erkläder skä det tvättas bort med rent vatten.Om batterivatska kommer i kontakt med dinø ogon, skölj ögonen nogamud rent vatten och sök genast värd.
	Se till att lokalen ar väventilerad när enthenen används tillsammansmed en forbränningsapparat.Otillräcklig ventilation kan ge upphov till syrebrist.
	Slå FRAN strömbrytraten när askan gár och det fi nns riskfor blixtnedslag.Om askan slär ner kan enthenen forstöras.
	När luftkonditioneringen har används i flera sässonger skä, utövernormal renngörng, ocksä inspektion och underhäll utforas.Smuts erller dammi i enthenen kan orsaka en obehaglig hukt, Bidra till attsvamp bildas, tex. mögelsvamp, erller tappa igen avloppet. Detta kanleda till att vatten börjar l Lacka frän inomhusenheden. Kontakte äterforsäl-jaren for inspektion och underhäll elfersom det kravs spezialkunskaper.
	Rör aldrig vid kontakterna med vätra händerr.Det kan orsaka elektriska stötar.
	Rengör Inte luftkonditioneringen med vatten. Ställ Inte Heller att foremål som innehällem vatten, som t.ex. en blomvas, ovenpål den.Deta kan orsaka brand erller elektriska stötar.
	Trampa inte pål erller ställ nagot foremål olvamål utomhusenheden.Det kan orsaka skador om du erller foremållet faller.

VIKTIGT

Smutsiga fi lter orsakkondensation i luftkonditioneringen som bidrar till attsvamp bildas, tex.mogelsvamp. Luffi itren bør daffor rengoras varannan vecka.

Kontrolera att de horisontala lamellerna ar i stangt lage innan enheten startas. Om enheten startas när de horisontala lamellerna ar i öppet lage kanske de inte ätergár till rätt lage.

For installation

Vid onormala forhallanden Stoppa genast driften av luftkonditioneringen och kontakta din äterfalsjare.

Kontakta äterfalsjaren für montering av luftkonditioneringen. • Den bör inte monteras av användaren ettersom monteringen kräver specialkunskaper. En felaktigt monterad luftkonditionering kan orsaka lackage, brand oder elektriska stötar.

Använd avsedd strömforsörjning till luftkonditioneringen. • En iced avsedd strömforsörjning kan ge upphov till überhettming allerbrand.

Installera ej enheten på platser där brandfarlig gas kan lälla ut. • Om ett gasklacke uppSTAR och gas ansamlas kring,enheten,kan detta ge upphov till en explosion.

Jorda enheten korrekt. • Anslut inte jordledningen till gas-ller vattenledninger,askledare allertelefonens jordledning.Felaktig jordning kan orsaka elektriska stötar.

FÖRSIKTIGHET

Beroende på var luftkonditioneringen ar placerad (exempelvis i områden med hög luftfuktigkeit) kan du behöva Installera en jordfelsbrytare. • Om en jordfelsbrytare inte installereras,kan detta ge upphov till elektriska stötar.

Se till att dräneringsvattnet rinner ut ordentigt. • Om törmingsvägen ar felaktig kan vatten droppinga ner frän inomhus/ utomhusenheten,och vätra ner och forstöra möbler.

För Wi-Fi-gränsnitt

VARNING (Felaktig hantering kan fã allvarliga paföljder, dãrìbland allvarlig personskada eller dãcðsfall.)
	Apparaten kan användas av barn fran 8 øch uppåt och av persone med fysiska, sensoriska erller mentalala Funktionshinder erller personer som saknar vana och kunskaper om det sker under överinseende erller om od instruertars i hor apparaten används på ètt säkert sätt och har førstätt de risker som detta bruk medfor.
	Barn fãr inte leka med apparaten. Rengöring och användarunderhãll far inte utföras av barn od de inte hãlls under uppsikt.
	Använd inte Wi-Fi-gránssnittet näre elektrisk medicinsk utrustning eller personer som har nàgon medicinsk apparat, som t.ex. en pace- maker erller en ICD (implantierbar defi brillator). • Det kan resultera i en olýcka pga. Funktionstörmingar i den medicinska utrustingen erller apparaten.
	Installera inte Wi-Fi-gránssnittet näre automatiska styrenheter som automatiska dörrar erller brandlarm. • Det kan resultera i olýckor pga. Funktionstörmingar.
	Vidör Inte Wi-Fi-gránssnittet med vãta händere. • Det kan ursaka skada på enheten, elstörar erller brand.
	Stänk Inte vatten på Wi-Fi-gránssnittet och använd det inte l'ett badrum. • Det kan ursaka skada på enheten, elstörar erller brand.
	Om Wi-Fi-gránssnittet tappas, erller Hallaren erller kabeln skadas, ská du dra ur nãtsladden erller slå FRAN strömbrtyreten. • Det kan ursaka brandel erlektriska stötar. Kontakta din áterförsäljare om detta inträffar.
FÖRSIKTIGHET (Felaküg hantering kan fã paföljder, dãrìbland personskada erller skada pa byggnaden.)
	Klïv inte på en instabil kõksstege für att ställa in erller rengörä Wi- Fi-gránssnittet. • Du kan skadas om du ramlar.
	Använd inte Wi-Fi-gránssnittet näre andra trädlösa enheter, mikro- vãgsugnár, bãrbara Telefoner, erller telefaxmaskiner. • Det kan ursaka Funktionstörmingar.

KASSERING

Fig. 1

Nar du vill gora dig av med denna produit -kontakta aterforsaljaren.

Obs:

Denna symbolmarkning galler bara i EU-länder. Denna symbol ar i enliget med direktiv 2012/19/EU artikel 14, Information till anvandama, och bilaga IX, och/ ellere direktiv 2006/66/EG artikel 20, Information till slutanvandama, och bilaga II.

Denna produit from MITSUBISHI ELECTRIC ar designad och tillverkad av material och komponenter med hög kvalitet som kan ätervinnas och/eller Återanvändas.

Denna symbol betyder att forbrukade elektriska och elektroniskaprodukter, batterier och ackumulatorer skall sorteras och hanteraseparat franhushallsavfall.

Omdet finns en kemisk beteckning tryckt under symbolen (Fig. 1) betyder det att batteriet eller ackumulatorn innchaller en tungmetall med en viss koncentration.

Detta angles pa foljande satt:

Hg:kvicksilver (0,0005%), Cd: kadmium (0,002%), Pb: bly (0,004%)

Inom den Europeiska Unionen fi nns det separata insamlngssystem for begagnade elektriska och elektroniskaprodukter, batterier och ackumulatorer.

Var vänlig lamna denna produkt, batterier och ackumulatorer hos din lokala mottagningsstation for avfall och ätervinning.

Var snall och hjalp oss att bevara miljon v lever i!

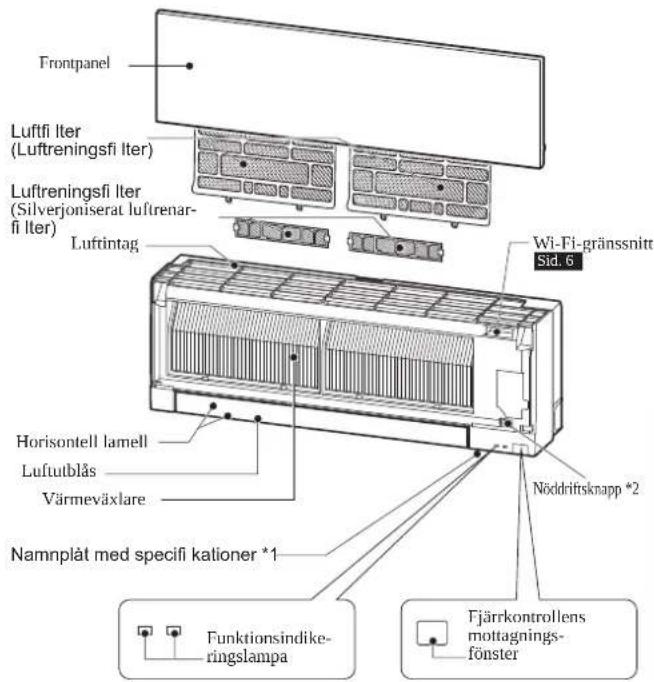

DELARNAS NAMN

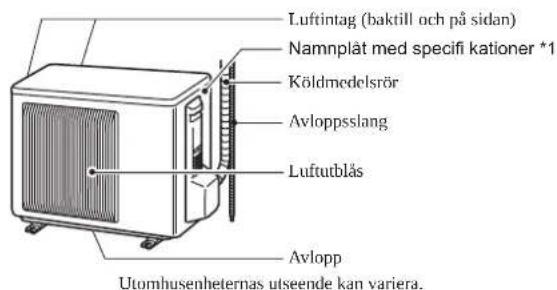

Inomhusenhet Utomhusenhet

*1 Å och manad För tillverkningen anges på namnplaten med specifi kationer.

^*2 När fjärrkontrollen inte kan användas...

Nödfallsdriften aktiveras när du trycker pa nöddriftsknappen (F.O. SW) pa inomhusenheten.
Varje gang E.O. SW trycks in andras driften pa foljande satt:

Stall in temperature na: 24^
Flakthastigbet:Medium
Horisontell lamell: Auto

FÖRBERDELSER FÖRE ANVÄNDNING

Före användning: Sätt i vaggkontakten och/eller vrid på huvudströmbr Ptytaren.

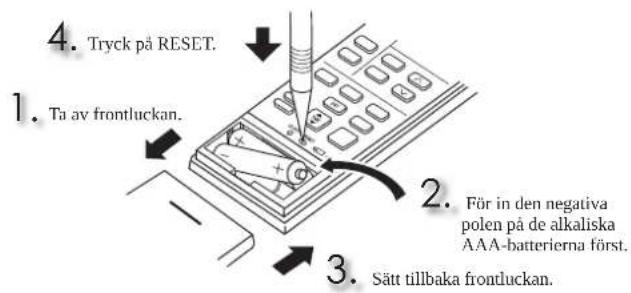

Montera fjarrkontrollens batterier

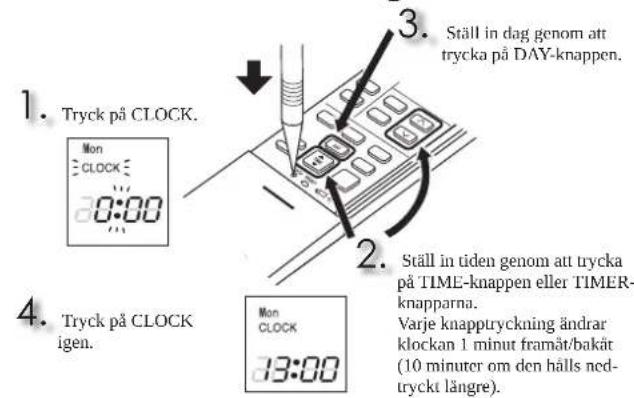

Ställ in aktuellt klockslag

FÖRBEREDELSER FÖRE ANVÄNDNING

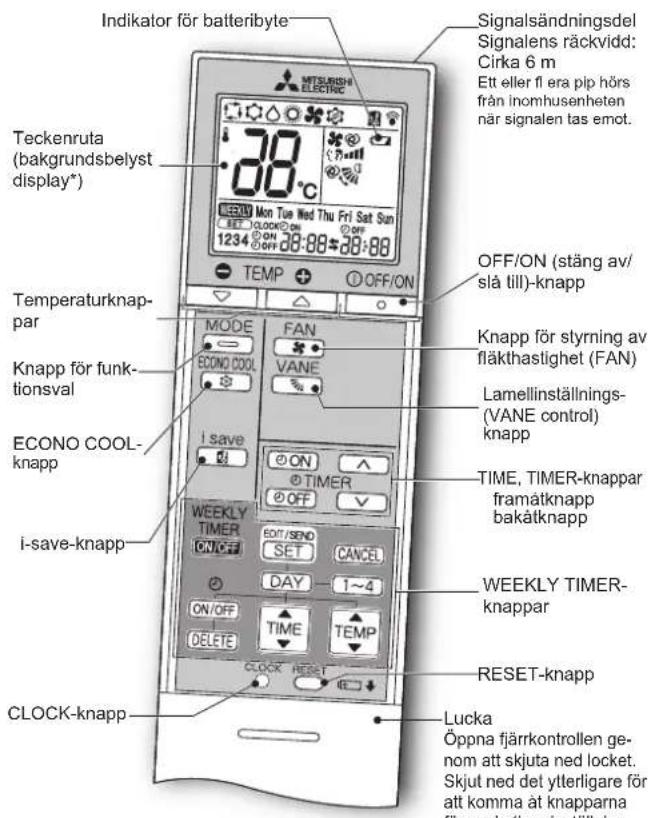

Fjarrkontroll

* Bakgrundsbelysningen aktiveras Near fjarrkontrollen används.
Bakgrundsbelysningen stängs av om fjarrkontrollen inte anvands pa ettag.

Anvandara fjarrkontrollen som medfoljer enheten.

Anvandinte nagra andra fjarrkontroller.

Om 2 aller fler inomhusenheter installeras i narheten av varandra kanske den inomhusenhet som du inte avser att kora svarar pa fjarrkontrollens kommando.

Inställingsknapp TIME (klockslag), TIMER

Andra tiden framat/bakat

ON (ON-timer) : Enheten slas PÁ vid den installda tidpunkten.

OFF(OFF-timer) : Enheten stangs AV vid den installda tidpunkten.

Tryck pa (framat) och (bakat) for att stalla in timerns tid.

WEEKLY TIMER-knappar

Tryck pa tatt aktivera veckotimerns inställningslage.

Tryck pa och for att va inställningsdag och nummer.

Tryck paa ON/OFFch for att stall in ON/OFF, tid och temperatur.

Tryck pa SET for att avsluta och overfora inställingen for veckotimern.

Tryck pa WEEKLY TIMER for att sla P A veckotimern. (Weds.)

Tryck på WEEKLY TIMER KNOVIG igen for att stanga AV veckotimern. (WEEKY) slocknar.)

OFF/ON (stäng av/sla till)-knapp

En enkel hamtningsfunktion gor att du kan hamta en foredragen (forinstalld) installing genom att trycka pa

Save knappen en gang. Du kan snabbit gà tillbaka till den

föregäende inställningen genom att trycka på knappen igen.

ECONO COOL-knapp

Den aktuella temperaturen och luftströmmens riktning andras automatiskt av mikroprocessor.

RENGÖRING

Instruktioner:

• Slā ifrān strömmen ell er stäng av strömbrytaren fore rengöring.
• Se till att inte rora vid metalldelarna med handerna.
• Använd inte bensen, thinner, polermedel aller insetktsmedel.
• Använd bara utspädda milda rengöringsmedel.
• Använd ej skurborste, hard tvättsvamp aller liknande.

Den horisontella lamellen far ej blotlaggs erer skoljas.
- Använd inte vatten som ar varmare an 50^ .
- Utsatt inte delarna for direkt solljus, varme ell erld nar de skatorka.
- Rengör fläkten varsamt eftersom den kan spricka aller skadas annars.

Luftfilter (Luftrenningsfilter)

Rengor varannan vecka

• Ta bort smuts genom att dammsuga aller skölja med vatten.
• Lat torka ordentlich i skugga naret hert har tvattats med vatten.

Frontpanel

1. Lyft frontpanelen tills ett "klick" hors.
2. Stang frontpanelen ordentlich och tryck på de ställen som visas av pilarna.
3. Rengör frontpanelen utan att ta loss den fran enheten.

Torka med en torr, mjuk trasa. En särskild mjuk och torr duk medfoljer bara MSZ-EF**VGB.
- Använd den särskilda MJUKA OCH TORRA DUKEN. Artikelnummer MAC-1001CL-E
Sank inte ned frontpanelen i vatten.

Viktigt

• Inomhusenhetens yta repas latt, darfor bör du inte gnugga pa den ell sla till den med ett hart foremal. Hantera frontpanelen forsiktigt nar den tas bort och satttilbaka sa att den inte repas.
• Använd inte slipande rengöringsmedel, de kan repa inomhusenhetens yta.
• Fingeravtryck fastnar lätt på inomhusenhetens yta. Om fiŋgeravtrycken syns kan du försiktigt torka bort dem med en torr och mjk trasa.
  Folj anvisingarna om du anvander en duk impregnerad med kemikalier som fi nns i handeln.
• Lämna inte den främre panelen öppen under en langre tid.

Luftreningsfi Iter

(Silverjoniserat luftrenarfi iter)

Var 3:e manad:

Avlagsna smuls med en dammsugare
När smuts inte kan tas bort med dammsugare:
- Blötlägg fi Itrt och dess ram i Ijummet vatten innan de sköljs.
Lat torka ordentligt i skugga after tvatt. Montera luftfi Iretsi alla tungor.

Varje ar:

• Byt till ennyt luftreningsfi iter for basta prestanda.
  Artikeln. MAC-2370FT-E

Dra for att avlagsna fran luftfltret

Viktigt

Rengör fi litren regelbundet for basta prestanda och for att reducera stromforbrukningen.
- Smutsiga filter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mogelsvamp. Luftfl itren bor dafür rengoras varannan vecka.

Denna information ar baserad pa EU-regel Nr 528/2012

MODELLBETECKNING	Behandlung articlek (Namn på delama)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvising (Säkerhetsinstruktioner)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Silverzinkzeolit (130328-20-0) Silvernatriumvätezirkoniumfosfat (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriell Antimögelmedel	Användenna Produkt i enlighet med bra克斯anvisingen och endast För avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从 Produkten.
MAC-2370FT-E FILTER Silverzinkzeolit (130328-20-0)			Antibakteriell	Användenna Produkt i enlighet med bra克斯anvisingen och endast För avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从 Produkten.

INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK)

Detta Wi-Fi-gransnitt kommunicerar statusinformationen och styr commande分红 MELCloud genom anslutting till inomhusenheten.

Obs:

• Anslut Wi-Fi-gransmittet till routern. Ta hjäpl av INSTALLLINGSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTALLLINGSGUIDE MED SNABBREFERENS) som medfolj erheten.
• Gà till webblpatsen nedan for attàsI INSTALLLINGSMANUALEN. http://www.melcloud.com/Support
• For anvandarhandbok for MELCloud, gãll webplatsen nedan. http://www.melcloud.com/Support

SPECIFICATIONER

Model	Aggregatets namn		— MSZ-EF25V(G)(H) MSZ-EF35VG(H) MSZ-EF42VGMSZ-EF50VG
	Inomhus		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Utomhus		—	MUZ-EF25VG(H)	MUZ-EF35VG(H)	MUZ-EF42VG	MUZ-EF42VG	MUZ-EF50VG
Funktion			Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla
Strömförsörning			~/N, 230 V, 50 Hz
Effekt		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Ingång		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Vikt	Inomhus	kg	11,5
	Utomhus	kg	—	31		34		35		40
Mängd kõldmedium (R32)		kg	—	0,62		0,74		0,74		1,05
IP-kod	Inomhus		IP 20
	Utomhus		—	IP 24
Tillätet övertryckdrifttryck	LP ps	MPa	—	2,77
	HP ps	MPa	4,17
Ljudnivä (SPL)	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30	49/43/37/33/30
	Utomhus	dB(A)	—		47	48	49	50	51	52	52

Specification for multianslutting inomhus FÖRORDNING (EU) 2016/2281

Model	Inomhus			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35 VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Effekt	Kyla	Kännbar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Värme		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ingäng			kW	0,027	0,027	0,027	0,031	0,031	0,034
Ljudnivå (Ljudeffektnivå)	Super High/High/Med./ Low/Tyst		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garanterat arbetsomrade

		Inomhus	Utomhus
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Kyla	Övre gråns	32°C DB23°C WB	46°C DB-	46°C DB-
	Undre gråns	21°C DB15°C WB	-10°C DB-	-10°C DB-
Värme	Övre gråns	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Undre gråns	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Torr lampa

WB: Vat lampa

Obs:

1. Markdata

Kylning - Inomhus: 27°C DB, 19°C WB

Ulomhus: 35°C DB

Uppvärnning - Inomhus: 20°C DB

Utomhus: 7^ DB, 6°C WB

1. Det fi nns inga specif kationer for en enkel EF18/22-enhet. Dessa inomhusmodeller er entb arsvedda for anvandning i luftkonditioneringsystem med fI erena hender.

Kontakta en aterforsljare och/eller las i katalogen angaende specifi -

kationerna for multisystem.

Wi-Fi-gransnitt

Model	MAC-5771F2-E
Ingående spänning	DC 12,7 V (fràn inomhusenhet)
Effektörbrukning	MAX. 2 W
Storlek H×B×D (mm)	73,5×41,5×18,5
Vikt (g)	46 (inklusive kabel)
Effektività für sändare (MAX.)	20 dBm @IEEE 802.11b
RF-kanal	1 kanal - 13 kanaler (2 412 - 2 472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisierung	WPA2-PSK
Programvaruversion	XX.00

For Forsakran om overensstammelse, gà till webbplatsen nedan.

Använd ej luftkonditioneringen, och kontakta din äterförsäljare i följande fall:

• När vatten lacker erler droppar fran inomhusenhelen.
• När indicatorlampan for drift blinkar.
• Om sakringen ohta lser ut.
• Signalen fran fjärnkontrollen tas inte emot i ett rum dar det fl nns ett elektronisk lysror av ON/OFF-type (fl uorescerande lampa/lysror av inverttyp osv.).
• Luftkonditioneringen kan vid drift stora radio- och TV-mottagningen. En signalforstarkare kan komma att behovas for den utrustning som stors.
  Nar onormala ljd hors.
  Nar det uppst ertt koldmedelsackage.

HCTPYKUN 3A E3OJIACHOCT

i d i i t i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i ii

Obs: Serienumret finns pa produits namnplat.

Bemärk: Serienummeret stär på produktets fabriksskit.

Obs: Serienumret finns pà produits namnplat.
