NAVODILA ZA UPORABO BD 5060 C Ep Classic Kärcher

Pred prvnim pouzitim svheo za-rizenisi prectete tento puvodni

Nebezpeci poskozeni. Zarizen nepostrikujte vodou a nepouzivejte agresivni cisticiprostredky.

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejso uporabo ali za naslednjega lastnika.

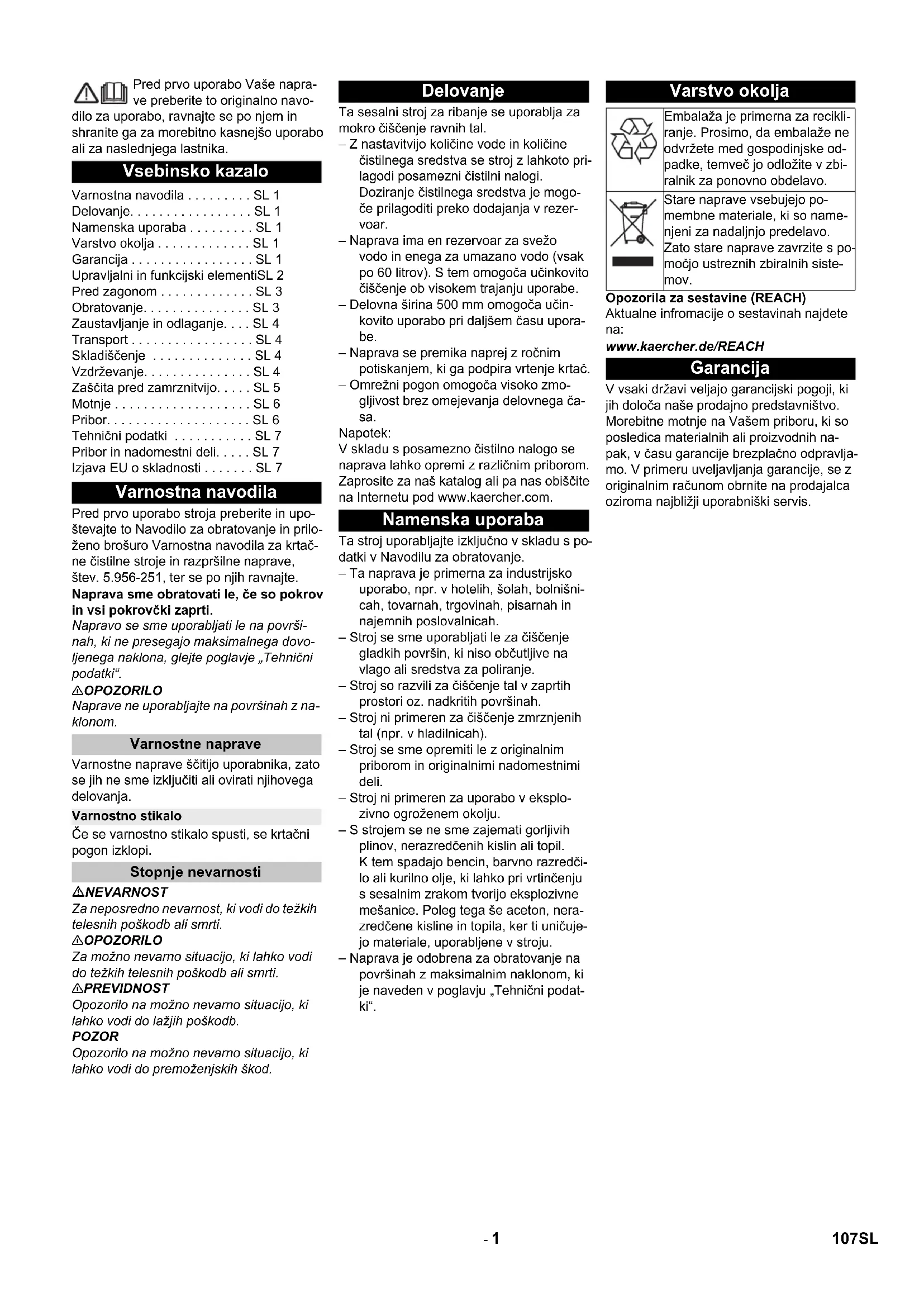

Vsebinsko kazalo

Pred prvo uporabo stroja preberite in upostevajte to Navodilo za obratovanje in prilozeno brosuro Varnostna navodila za krtacne cistilne stroje in razprsilne naprave, stev.5.956-251,ter se po njih ravnajte.

Naprava sme obratovati le, ce soPokrov in vsiPokrovski zaprti.

Napravo se sme uporabljati le na povrsi-nah, ki ne presegajo maksimalnegadovoljenega naklona, gleje poglavje „Tehnici podatki".

OPOZORILO

Naprave ne uporabljaje na povrsinah z naklonom.

Varnostne naprave

Varnostne naprave šcitijo uporabnika, zato se jih ne sme izključiti ali ovirati njihovega delovanja.

Varnostno stikalo

Ce se varmostno stikalo spusti, se krtacni pogon izklopi.

Stopnje nevarnosti

NEVARNOST

Za neposredno nevarnost, ki vodi do tezkih telesnih poškodb ali smrti.

△OPOZORILO

Za mozno nevarno situacijo, ki lahko vodi do tezkih telesnih poskodb ali smrti.

PREVIDNOST

Oporozilno na mozno nevarno situacijo, ki lahko vodi do lazhij poškodb.

POZOR

Opozorilo na moznno nevanno situacijo, ki lahko vodi do premozenjskih skod.

Delovanje

Ta sesalni stroj za ribanje se uporablja za mokro ciscenje ravnih tal.

-Znastavitvijo količine vode in količine Čistilnega sredstva se stroj z lahkoto pri-lagodi posamezni Čistilni nalogi. Doziranje Čistilnega sredstva je mogo- ce prilagoditi preko dodajanja v rezervoor.
- Naprava ima en rezervaar za svežo vodo in enega za umazano vodo (vsak po 60 litrov). S tem omogoca učinkovito cisćenje ob visokem trajanju uporabe.
- Delovna širina 500 mm omogoca učinkovito uporabo pri daljsem Času uporabe.
- Naprava se premika naprej z ročnim potiskanjem, ki ga podpira vrtenje krtac.
- Omrežni pogon omogoca visoko zmogljivost brez omejevanja delovnega casa.

Napotek:

V skladu s posamezno cistilno nalogo se naprava lahko opremi z razlichnim priborom. Zaprosite za naš katalog ali pa nas obisčite na Internetu pod www.kaercher.com.

Namenska uporaba

Ta stroj uporabljajte izkligno v skladu s podatki v Navodilu za obratovanje.

• Ta naprava je primerna za industrijsko uporabo, npr. v hotelih, solah, bolnišnicah, tovarnah, trgovinah, pisarnah in najemnih poslovalnicah.
• Stroj se sme uporabljati le za cisicenje gladkih povrsin, ki niso obcutljive na vlago ali sredstva za poliranje.
• Stroj so razvili za ciscenje tal v zaprtih prostori oz. nadkritih povrsinah.
• Stroj ni primeren za ciscenje zmrznjenih tal (npr. v hladilnicah).
• Stroj se sme opremiti le z originalnim priborom in originalnimi nadomestnimi deli.
• Stroj niprimeren za uporabo v eksplozivno ogrozenem okolju.
  S strojem se ne sme zajemati gorljivih plinov, nerazredceni h kislin ali topil. K tem spadajo bencin, barvno razredci lo ali kurilno olje, ki lahko pri vrtincenju s sesalnim zrakom tvorijo eksplozivne meisanice. Poleg tega še aceton, nera-zredcene kisline in topila, ker ti unicijejo materiaile, uporabljene v stroju.
• Naprava je odobrena za obratovanje na povrsinah z maksimalnim naklonom, ki je navenen v poglavju „Tehnični podatkī".

Varstvo okolja

Embalaza je primerna za recikliranje. Prosimo, da embalaze ne odvrzete med gospodinjske odpadke, temvec jo odlozite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo po-membne materiale, ki so name-njeni za nadalinjo predelavo. Zato stare naprave zavrzite s po-mocjo ustreznih zbiralnih sistmov.

Opozorila za sestavine (REACH)

Aktualne infromacije o sestavinah najdetena:

V vsaki drzavi veljago garancijski pogoji, ki jih doloca naše prodajno predstavništro. Morebitne motnje na Vasem priboru, ki so posledica materialnih ali proizvodnih napak, v casu garancije brezplačno odpravlamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma njabljizi uporabniski servis.

1 Sito za puh
2 Varnostno stikalo
3 Gibka cev za izpušanje umazane vode
z dozirno pripravo
4 Ustavljalna prečka za Homebase
5 Plovec
6 Rezervoor za svezo vodo
7 Zapiralo rezervaorja za svezo vodo
8 Nosilna poglobitev
9 Cistilna glava
10 Kolutna krtaca
11 Odprtina za polnjenje rezervojarja za svezo vodo
12 Ročaj za menjavо krtace
13 Rezervoor za umazano vodo
14 Indikator stanja napoljenosti svežo vodo
15 Vrtljvi rocaj za nagib sesalnega nosilca
16 Nastavitev višine sesalnega nosilca
17 Krilate matice za pritrditev sesalneganosilca

18 Sesalni nosilec *
19 Gibka sesalna cev
20 Gumb za reguliranje količine vode
21 Omrežni kabel z omreznim vtičem
22 Vzvod za znižanje sesalnega nosilca
23 Upravljalni pult
24 Potisno streme
25 Odagalna povrsina za cistilni set „Homebase Box"
26 Pokrov rezervaorja za umazano vodo

• ni del dobavnega obsega

Barvan oznaka

-Upravljalni elementi za proces ciscenja so rumeni.
- Upravlajni elementi za vzdhrževanje in servisiranje so svetlo sivi.

Upravljalni pult

1 OFF

Sveti pri vstavljem omreznem vticu in ustrezni omrezni napetosti.

Simboli na napravi

** Opcija

	Omrežni vtič
	Pritrditvena točka
	Držalo ometala **
1/4	Stanje polnjenja rezer- vojarja za svežo vodo 25%
	Ročaj za menjavo krta- ce
	Vzvod za znižanje se- salnegа nosilca
	Izpustna odprtina rezer- vojarja za svežo vodo
	Gibka izpustna cev za umazano vodo

Pred zagonom

Razkladanje

Iz srednej deske palette izvijte vijake.
Napravo za potisno streme pritsinite navzdol in izvlecite srednjo desko.
Odstranite klade pred kolesi in poleg njih.
Napravo za potisno treme pritsnite navzdol in jo potiskajte naprej do roba palet.
Napravo dvignite s palette in jo postavite na tla.

Montiranje sesalnegasosilca

Sesalni nosilec vstavite v njegovo obe- senje takto, da oblikovna plocevina lezi nad obe Senjem.
Pritegnite krilate matice.

Nataknite gibko sesalno cev.

Obratovanje

NEVARNOST

Nevamost poskodbe!

V primeru nevarnosti izpustite varmostno stikalo/vzvod za voznjo.

Polnjenje obratovalnih snovi

Sveza voda

Odpritzapiralorezervoarjazsvezo vodo.
Svezo vodo (maksimalno 60^ ) napol-nite do spodnjega roba polnilnega na-stavka.
Zaprite zapiralo rezervaorja za svezo vodo.

Cistila

△OPOZORILO

Nevarmost poskodbe. Uporabljaje le priroporocjiva cistilna sredsta. Za druga cistilna sredsta uporabnik nosi povecano tveganje glede varnosti obratovanja in nevarmosti nesrece.

Uporabljaje le cistilna sredstva, ki ne vsebujejo topil, solne in fluorovodikove kisline. Upostevojte varmostna opozorila na cistilih.

Napotek:

Ne uporabljaje mochno peneich se cistilnih sredstev.

Priporocljiva cistilna sredstva:

Uporaba Čistila
Vzdrževalno Čišćenje vseh vodoodpornih tal	RM 746 RM 780
Vzdrževalno Čišćenje sijochih površin (npr. granita)	RM 755 es
Vzdrževalno in osnovno Čišćenje industrijskih tal	RM 69 ASF

Vzdrževalno in osnovno Čišće-nje plošćic iz tankega kamna	RM 753
Vzdrževalno Čišćenje plošćic v sanitarnih prostorih	RM 751
Čišćenje indezinfekcija v sanitarnih prostorih	RM 732
Razslojevanje vseh alkalnoidpornih tal (npr. PVC)	RM 752
Razslojevanje linolejskih tal	RM 754

Cistilno sredstvo dodajte v rezervoor za svezo vodo.

Napotek:

Pri praznem rezervaorju za svezo vodo dela cistilna glava naprej brez dovajanja tekocine.

Nastavljanje količine vode

Na gumbu za reguliranje nastavite količino vode glede na umazanijo talne obloge.

Napotek:

Prve pozkuse ciscenja opravite z majhno kolicino vode. Kolicino vode postopoma povecujte, dokler ni dosezen zeleni rezultat ciscenja.

Nastavitev sesalnegasosilca

Poševna lega

Za izboljsanje izida sesanja na ploscicah se lahko sesalni nosilec obrne v posevno lego do 5^

Sprostite krilate vijake.
Obrnite sesalni nosilec.

Pritegnite krilate vijake.

Nagib

Pri nezadovoljivem izidu sesanja se lahko spreneni nagib ravnega sesalnega nosilca.
Nastavite vrtljivi ročaj za nagib sesalne-ga nosilca.

Visina

Z nastavitvjo visine se vpliva na upogibanje sesalnega nastavka ob stiku tlemi.

S poskušanjem nastavite vrtljive ročaje za nastavitev visine, dokler ne dosežete najboljsega rezultata sesanja.

Cischenje

POZOR

Nevamost poskodbe talne obloge. Z napravo ne delajte na mestu.

Konec podaljsevalnega kabla obesite kot zanko na kljuko za vilecnro razbremitev.
Omrežni vtč naprave spojite z elektrich-nim podaljskom.
Omrežni vtič elektricnega podaljska vtaktnite v vtichnico.
Stikalo za izbiro programa obrnite na zeneli cistilni program.
Aktivirajte varnostno stikalo.

Spuscanje sesalnegasosilca

Izvlecite rocico in jo pritsnite navzdol; sesalni nosilec se spusti.

Napotec:

-Za ciiscenje s ploscicami oblozenih tal nastavite ravne sesalne nosilce tako, da se v desnem kotu ne cisti k fugam.
-Za izboljsanje rezlultata sesanja je mogoce nastaviti posevni polozej in nagib sesalnegas nosilca (glejte, Nastavitev sesalnegas nosilca").
- Ce je rezervoor za umazano vodo poln, plovec zapre sesalno odprtino in sesalna turbina dela s povecanim stevilom vrtljajev. V tem primuru izklopite sesanje in napravo opdeljite na praznjenje rezervoorja za umazano vodo.

Zaustavljanje in odlaganje

Postavite stikalo za izbiro programa na sesanje.
Zapeljite malo naprej in posesajte ostanek vode.
Dvignite sesalni stolp.
Stikalo za izbiro programa postavite na OFF.
Izvlecite omreznvi tici iz vticnice.

Upostevajte lokalne predpise za ravnanje z odpadno vodo.
Gibko izpustno cev snemite z nosilca in jo spustite nad ustrezno zbiralno pripra-vo.

→ Dozirno pripravo stisnite skupaj ali jo prepognite.
Odpritepokrovdozirnepriprave.
Izpustite umazano vodo - s stisnjem ali prepognjenjem reguliraje kolićino vode.
Rezervoor za umazano vodo izperite s cisto vodo.

Izpušanje sveže vode

Odvijte zapiralo rezervaorja za svezo vodo.

Transport

NEVARNOST

Nevarnost poškodbe! Naprava sme za na kladanje in razkladanje delovati le na vzponih do maksimalne vrednosti (glejte „Tehniche podatke"). Vozite počasi.

PREVIDNOST

Nevarnost osebnih poskodb in poskodb stvari! Pri transportu upoštevajte težo naprave.
Napravo za potisno streme pritisnite navzdol in potiskajte.

Pri transportu v vozilih napravo zavarujte proti zdrsu in prevritvi v skladu zvsakokratnimi veljavnimi smernicami.

Skladischenje

PREVIDNOST

Nevarnost osebnih poskodb in poskodb stvari! Pri shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrzevanje

NEVARNOST

Nevarnost poskodbe! Pred vsemi deli na napravi nastavite stikalo za izbiro programa na "OFF" in izvlecite omrezni vtic.

Izpustite in odstranite umazano in preostalo svezo vodo.

Vzdrževalni načrt

Po vsakem obratovanju

POZOR

Nevarnost poskodbe. Naprave ne skropite z vodo in ne uporabljajte agresivnih cistilnih sredstev.

Izpustite umazano vodo.
Rezervoor za umazano vodo izperite s cisto vodo.
Zunanjost stroja ocistite z vlaznokrpo, namoceno v blago milnico.
Preverite sito za puh, po potrebi ga oci-stite.
Ocistite sesalne in strgalne brisalce, preverite obrabo in jih po potrebi zamenjajte.
Preverite obrako krtace, po potrebi jo zamenjaje (glej „servisna dela").

Mesečno

Ocistite tesnila med rezervoorjem za umazano vodo inPokrovom ter preverite glede tesnosti,po potrebijh zamenjalte.
Ocistite sitio.

Letno

Uporabniiski servis opravi predpisano inspekcijo.

Vzdrrzevanje

Cischenje sita

1 Pokrov
2 Pokrov

Odpritepokrov.
Pokrov zavrtite v smeri urnega kazalca in ga smemite.
Odstranite in očistite sito, ki je pod po-krovom.
Vstavite site.
NamestitePokrov in ga privijte v na-sprotni smeri urinega kazalca.
ZapritePokrov.

Zamenjava ali obrnitev sesalnih nastavkov

1 Oznaka za obrabo

2 Sesalni nastavek

Sesalne nastavke je treba zamenjati ali obrmiti, ko so obrabljeni do oznake za obrabo.
Snemite sesalni nosilec.
Odvijte zvezdaste rocaje.

Snemite plasticndele.
Izvlecite sesalne brisalce.
Vstavite nove ali obrnjene sesalne na-stavke.
Nataknite plasticne dele.
Privijte zvezdaste rocaje in jih zategnite.

Zamenjavakolutne krtace

Napravo za potisno streme pritsinite navzdol, da se cistilna glava dvigne.
Pedal za zamenjavo krtac potisnite navzdol preko upora.

Napravo povlecite nazaj, takdo je kolutna krtača dostopna.
Novo kolutno enoto postavite pred na-pravo na tla.
Napravo z dvignjeno cistilno glavo za-peljite cez novo kolutno krtaco in spustite cistilno glavo.

Krtaca se zaskovi v pogon.

Snemanje rezervoorja za umazano vodo

Izpustite umazano vodo.

Rezervoor za umazano vodo dvignite in postavite na stran.

Vzdrzevaln pogodba

Za zanesljivo obratovanje stroja lahko s pri-stojno prodajno podruznico podj. Karcher sklenete vzdhrzevalno pogodbo.

Zaščita pred zamrznitvijo

V primeru nevarnosti zamrznitve:

Izpraznite rezervoor za svezo in umazano vodo.
Stroj pospravite v pred zmrzaljo varen prostor.

Motnje

NEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi nastavite stikalo za izbiro programa na „OFF" in izvlecite omrežni vtč.

Izpustite in odstranite umazano in preostalo svezo vodo.

Motnja Odpravljanje
Stroja ni možno zagnati	Stikalo za izbiro programa nastavite naŽeleni program.
	Aktivirajte varnostno stikalo.
	Omrežni vtič vtaktnite v vtičnico.
	Ali kontrlna lučka Oskrba z elektricno napetostjo sveti?
Nezadostna količina vode	Preverite nivo sueže vode, po potrebi dopolnite rezevoar.
	Z gumbom za regulacijo količine vode povečajte količino vode.
	Očistite situ.
Nezadostna sesalna moč	Očistite tesnila med rezervaorjem za umazano vodo inPokrovom ter preverite glede tesnosti, po potrebi jih za menjavte.
	Tesnila med rezervaorjem za umazano vodo in rezervaorjem za suežo vodo preglejte glede poškodb, po potrebi jih zamenjavte.
	Rezervaor za umazano vodo je poln, izključite napravo in izpraznite rezervaorza umazano vodo
	Očistite situ za puhek.
	Očistite sesalne brisalce na sesalmem nosilcu, po potrebi jih zamenjavte.
	Preverite, ali je Pokrov na gibki izpustni cevi za umazano vodo zaprt.
	Preverite nastavitev sesalnega nosilca.
	Gibko sesalno cev preverite glede zamašitev, po potrebi jo očistite.
	Preverite tesnost gibke sesalne cevi, po potrebi jo zamenjavte.
Nezadosten rezultat či-šćenja	Preverite obrabo krtače, po potrebi jo zamenjavte.
Sesalna turbina teče ne-enakomerno	Očistite plovec.
Krtáča se ne vrti Preverite	ali tujek blokira krtačo, po potrebi tujek odstranite.
	Izpustite varnostno stikalo.
	Počakajte trenutek.
	Aktivirajte varnostno stikalo.
Vibracije pri čišćenju Po	potrebi uporabite mehkejšo krtačo.
V primeru motenj, ki jih ne morete odpravit i s pomočjo te table, seOCRne na uporabniški servis.

Pribor

Oznaka Št. delov Opis
Kolutna krtača, rdeča (srednje trda, standard)	4.905-026.0 Za	ú porarob o pri vseh običajnih Čistilnih nalogah.
Kolutna krtača, naravna (mehka) 4.905-027.0 Iz naravnih vlaken za Čišćenje in poliranje.
Kolutna krtača, Črna (trda) 4.905-029.0 Za mocno umazanijo in temeljno Čišćenje. Le za neobčutljive obloge.
Pogonska plošća blazinice 4.762-534.0 Za Čišćenje z blazi nicami. S priključkom za hitro menjavino in centralno pritrdi-tvijo.
Blazinica, rdeča (srednje mehka) 6.369-079.0 Za Čišćenje in Čistilnike vseh talnih površin.
Blazinica, zelena (srednje trda) 6.369-078.0 Za Čišćenje močno umazanih tal in temeljno Čišćenje.
Blazinica, Črna (trda) 6.369-077.0 Pri trdovratnih umazanijah in za temeljno Čišćenje.
Blazinica, bež (rahla zrnatost) 6.369-468.0 Za poliranje in osvežitev trdih in elastičnih oblog.
Blazinica, bež (deleži naravnih dlacic) 6.371-146.0
Sesalni nosilec, 850 mm, raven 4.777-401.0
Sesalni nosilec, 850 mm, upognjen 4.777-411.0
Komplet Homebase Box 4.035-406.0
Držalo ometala 9.753-023.0

Tehnični podatki

		1.127-002.0	1.127-005.0
Zmogljivost
Nazivna napetost V 230 220
Vrsta toka Ph/Hz 1~/50 1~60
Srednji odvizem moči W 1350 1250
Nazivna moč sesalne turbine W 550 450
Nazivna moč krtačnega pogona W 800
Sesanje
Sesalna moč, količina zraka (max.)	l/s	20	19
Sesalna moč, podtlak (max.)	kPa (mbar)	14,0 (140)	12,0 (120)
Čistilne krtače
Število obratov krtač	1/min	140 172
Premer krtač	mm	510
Mere in teže
Teoretična povrsinska moč	\( m^2/h \)	2000
Max. naklon delovnega področja	%	2
Prostornina rezervaarja za svežo/umazano vodo		62/62
max. temperatura vode	°C	60
Temperatura okolice	°C	5...40
Prazna teža (transportna teža)	kg	60
Skupna teža (pripravljena za obratovanje)	kg	122
Ugotovljene vrednosti v skladu z EN 60335-2-72
Skupna nihalna vrednost	\( m/s^2 \)	<2,5
Negotovost K	\( m/s^2 \)	0,2
Nivo hrupa \( L_{pA} \)	dB(A)	67	65
Negotovost \( K_{pA} \)	dB(A)	2
Nivo hrupa ob obremenitvi\( L_{WA} \)+negotovost \( K_{WA} \)	dB(A)	81

Pribor in nadomestni deli

Uporabljaje samo originalen pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na www.kaercher.com.

Izjava EU o skladnosti

S to izjavo potrujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelawe ustreza temeljinim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svjo veljavnost, Če kdo napravospremeni brez našega soglasja.

Proizvod: Talni cistilnik

Tip: 1.127-xxx

1.515-xxx

Uporabljeni usklajeni standardi:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Uporabni nacionalni standardi:

Podpisniki ravnajo po navodilih in s pooblastilom uprising.

Pooblascena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG
