Vrsta izdelka	Samovozni industrijski pometalnik z dizelskim motorjem
Znamka / Model	Kärcher KM 150500 R D Classic
Mere (D x Š x V)	2442 x 1570 x 1640 mm
Teža praznega	1394 kg
Največja dovoljena skupna teža	2240 kg
Napajanje	Dizelski motor YANMAR 3TNV76A, 3 valjni, 15,8 kW (21,5 KM)
Kapaciteta rezervoarja za gorivo	26 L (diesel)
Največja hitrost	12 km/h (naprej in nazaj)
Največji dovoljeni naklon	18 % v smeri vožnje
Širina pometanja	1200 mm (brez stranskih krtač) / 1500 mm (s stranskimi krtačami)
Prostornina posode za prah	500 L
Višina praznjenja posode	1470 mm
Filtracijski sistem	Žepni filter z ročnim čiščenjem, filtrirna površina 7 m²
Tlak v pnevmatikah (spredaj/zadaj)	Spredaj: 5.00-8 10PR / Zadaj: 4.00-8 8PR (za natančne vrednosti glejte priročnik)
Baterija	12 V, 62 Ah
Zvočne emisije	Raven zvočnega tlaka LpA 80 dB(A), LWA 102 dB(A)
Stopnja zaščite	IPX3
Redno vzdrževanje	Dnevno preverjanje nivoja olja, goriva, hladilne tekočine, tlaka v pnevmatikah, obrabe krtač
Čiščenje	Ne uporabljajte vodnega curka ali visokotlačnega čistilnika; zunanje čiščenje z vlažno krpo in blagim detergentom; filtra za prah ne smete prati
Varnost	Parkirna zavora, stikalo sedeža, zaustavitev motorja, če voznik zapusti sedež, zaščita pred opeklinami in zmečkaninami
Rezervni deli / Popravila	Uporabljajte izključno odobrene dodatke in rezervne dele Kärcher; popravila izvaja pooblaščeni servis
Garancija	Garancijski pogoji so odvisni od države in prodajalca; shranite dokazilo o nakupu
Standardi skladnosti	Direktive EU, standardi EN 60335-1, EN 55012, EN 55014-2

Pogosto zastavljena vprašanja - KM 150500 R D Classic Kärcher

Kako zagnati pometalnik?

Usedite se na sedež (varnostno stikalo), zategnite parkirno zavoro, potisnite regulator vrtljajev motorja za 1/3 naprej, obrnite ključ v položaj predgrevanja (dokler kontrolna lučka ne ugasne), nato v položaj II, medtem ko držite zavorni pedal pritisnjen. Ne vklapljajte zaganjalnika več kot 10 sekund.

Kako izprazniti posodo za prah?

Na ravni površini dvignite rotacijsko krtačo in stransko krtačo, zaprite loputo zbiralnika, nato dvignite posodo za prah. Postavite vozilo blizu zbiralnika, zategnite zavoro, odprite loputo za praznjenje, zaprite, nato spustite posodo.

Kakšno gorivo uporabiti?

Uporabite dizelsko gorivo. Nikoli ne polnite v zaprtem prostoru, brez kajenja ali odprtega ognja. Rezervoar ima prostornino 26 litrov.

Kako pogosto je priporočljivo vzdrževanje?

Dnevni pregledi: nivoji, tlaki, obraba krtač. Tedensko vzdrževanje: čiščenje radiatorja in hladilnika olja. Vsakih 50 ur: izpustite vodo iz dizelskega separatorja. Pomembnejša vzdrževanja (250/500/1000 ur) naj opravi Kärcher servis.

Kaj storiti, če motor ne zažene?

Preverite, ali sedite na sedežu, ali je zavorni pedal pritisnjen, ali je baterija napolnjena, ali je gorivo in ali filter goriva ni zamašen. Če težava vztraja, kontaktirajte Kärcher servis.

Kako očistiti filter za prah?

Pritisnite gumb za ročno čiščenje filtra. Za zamenjavo filtra se obrnite na Kärcher servis. Nikoli ne perite filtra za prah.

Kateri so pomembni varnostni ukrepi?

Nosite zaščito za ušesa (visoka raven hrupa). Ne uporabljajte na območjih z nevarnostjo eksplozije. Ne pometajte vnetljivih tekočin, reaktivnih kovinskih prahov ali žarečih predmetov. Pred vzdrževanjem ugasnite motor in odstranite ključ.

Kako nastaviti sled pometanja?

Preverite tlak v pnevmatikah, nato spustite rotacijsko krtačo na prašna tla in jo zavrtite 10 sekund. Sled mora biti pravokotnik širine 80 do 85 mm. Po potrebi prilagodite nastavitveni vijak.

Ali lahko pometalnik uporabljamo na klancih?

Da, vendar naklon ne sme presegati 18 % v smeri vožnje in 10 % bočno. Na nestabilnih tleh se stroj lahko prevrne. Hitrost prilagodite razmeram.

Kako prevažati pometalnik?

Upoštevajte težo (1394 kg praznega). Ugasnite motor, odstranite ključ, zategnite parkirno zavoro. Napravo pritrdite na pritrdilne točke (4x) s trakovi. Uporabite zagozde pod kolesi. Za razkladanje ne uporabljajte viličarja.

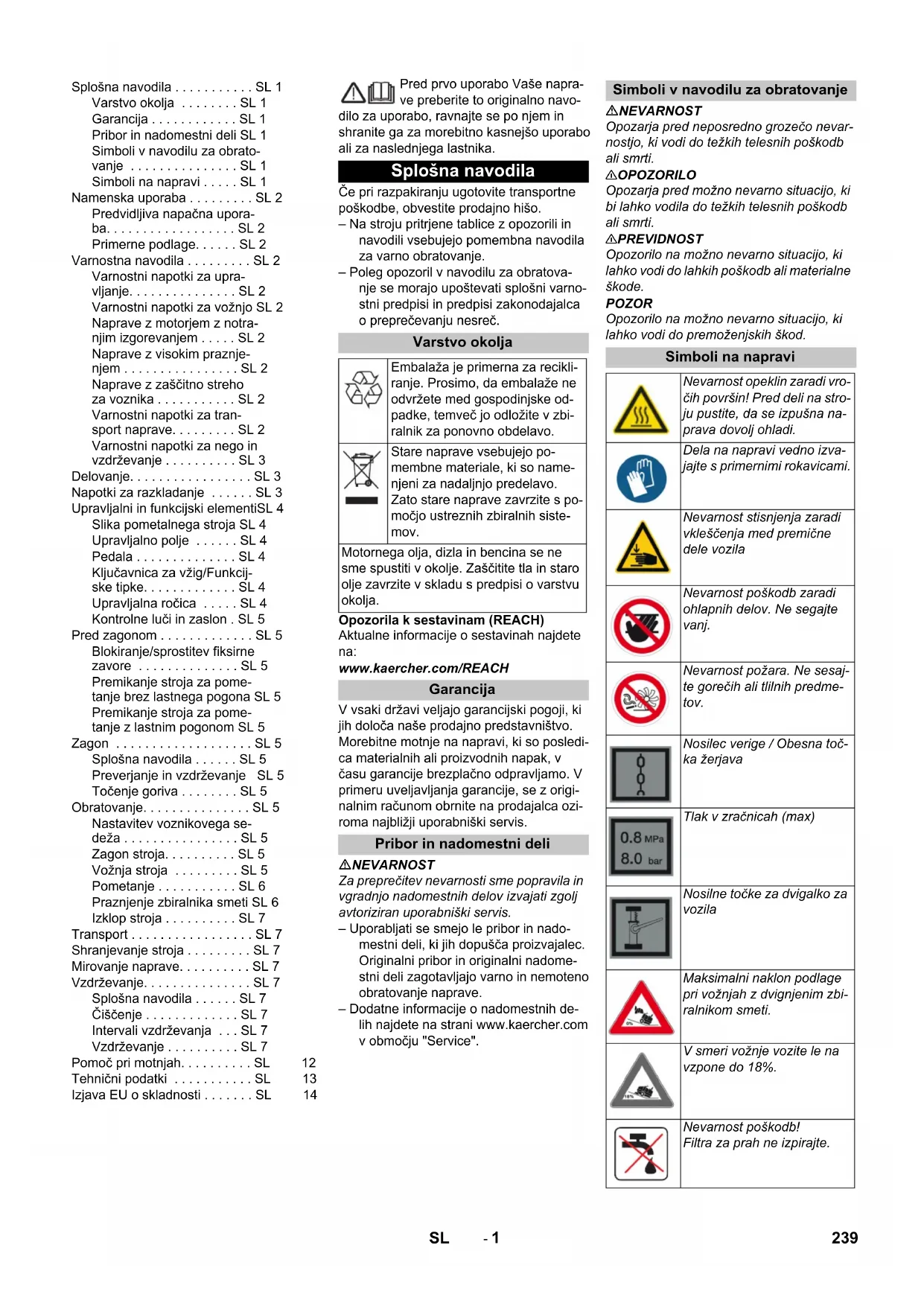

NAVODILA ZA UPORABO KM 150500 R D Classic Kärcher

Nevarnost poškodb!

Nevarnost poškodb!

Predvidljiva napačna uporaba. SL 2

Primerne podlage. SL 2

Varnostni napotki za upravljanje. SL 2

Varnostni napotki za vožnjo. SL 2

Naprave z motorjem z notranjim izgorevanjem. SL 2

Naprave z visokim praznjenjem. SL 2

Naprave z zaščitno streho za voznika. SL 2

Varnostni napotki za transport naprave. SL 2

Varnostni napotki za nego in vzdrževanje. SL 3

Delovanje. SL 3

Napotki za razkladanje. SL 3

Slika pometalnega stroja. SL 4

Upravljalno polje. SL 4

Pedala .SL4

Klučavnica za vžig/Funkcijske tipke. SL 4

Upravljalna ročica .SL 4

Kontrolne luči in zaslon. SL 5

Pred zagonom.. .SL 5

Blokiranje/sprostitev fiksirne zavore SL 5

Premikanje stroja za pometanje brez lastnega pogona SL 5

Premikanje stroja za pometanje z lastnim pogonom SL 5

Zagon.. 5

Splošna navodila. SL 5

Preverjanje in vzdrževanje SL 5

Točenje goriva .SL 5

Obratovanje.. SL 5

Nastavitev voznikovega sedeža.. SL 5

Zagon stroja. .SL 5

Vožnja stroja SL 5

Pometanje SL 6

Praznjenje zbiralnika smeti SL 6

Izklop stroja SL 7

Transport SL 7

Pred prvo uporabo vaše naprave preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Splošna navodila

Če pri razpakiranju ugotovite transportne poškodbe, obvestite prodajalca.

• Na stroju pritrjene tablice z opozorili in navodili vsebujejo pomembna navodila za varno obratovanje.
• Poleg opozoril v navodilu za obratovanje se morajo upoštevati splošni varnostni predpisi in predpisi zakonodajalca o preprečevanju nesreč.

Varstvo okolja

Embalaža je primerna za recikliranje. Prosimo, da embalaže ne odvržete med gospodinjske odpadke, temveč jo odložite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadaljnjo predelavo. Zato stare naprave zavrzite s pomočjo ustreznih zbiralnih sistemov.

Motorno olje, dizel in bencin se ne smejo spustiti v okolje. Zaščitite tla in staro olje zavrzite v skladu s predpisi o varstvu okolja.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na napravi, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravljamo. V primeru uveljavljanja garancije se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

Pribor in nadomestni deli

NEVARNOST

Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgolj avtoriziran uporabniški servis.

• Uporabljati se smejo le pribor in nadomestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno obratovanje naprave. Dodatne informacije o nadomestnih delih najdete na strani www.kaercher.com v območju "Service".

Simboli v navodilu za obratovanje

NEVARNOST

Opozarja pred neposredno grozečo nevarnostjo, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Opozarja pred možno nevarno situacijo, ki bi lahko vodila do težkih telesnih poškodb ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lahkih poškodb ali materialne škode.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Simboli na napravi

	Nevarnost opeklin zaradi vročihi površin! Pred deli na stroju pustite, da se izpušna na-prava dovolj ohladi.
	Dela na napravi vedno izva-jajte s primernimi rokavicami.
	Nevarnost stisjenja zaradi vklešćenja med premične dele vozila
	Nevarnost poškodb zaradi ohlapnih delov. Ne segajte vanj.
	Nevarnost požara. Ne sesaj-te gorečih ali tlilnih predme-tov.
	Nosilec verige / Obesna točka Žerjava
0.8 MPa 8.0 bar	Tlak v zračnicah (max)
	Nosilne točke za dvigalko za vozila
	Maksimalni naklon podlage pri vožnjah z dvignjenim zbi-ralnikom smeti.
	V smeri vožnje vozite le na vzpone do 18%.
	Nevarnost poškodb! Filtra za prah ne izpirajte.

Namenska uporaba

Pometalni stroj je predviden za čiščenje talnih površin za komercialno uporabo in za npr. naslednja področja uporabe:

parkirišča, proizvodni objekti, logistična področja, hoteli, trgovina na drobno, skladiščna področja, pločniki. Ta pometalni stroj uporabljajte izključno v skladu s podatki v tem navodilu za obratovanje.

Vsaka uporaba izven teh okvirjev velja kot nenamenska. Proizvajalec ne odgovarja za tako nastalo škodo; tveganje nosi izključno uporabnik.

Na stroju se ne smejo izvajati nikakršne spremembe. Pometalni stroj je primeren le za talne površine, označene v navodilu za uporabo. Stroj sme voziti le po površinah, ki jih je podjetje ali njegov pooblaščenec dovolil za uporabo stroja. Na splošno velja: V bližini stroja se ne smejo nahajati lahko vnetljive snovi (nevarnost eksplozij/požara).

Predvidljiva napačna uporaba

Nikoli ne pometajte/sesajte eksplozivnih tekočin, vnetljivih plinov ter nerazredčenih kislin ali topil! K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri mešanju s sesalnim zrakom tvorijo eksplozivno paro ali mešanice, poleg tega tudi aceton, nerazredčene kisline in topila, ker uničujejo materiale, uporabljene v stroju. Nikoli ne pometajte/sesajte reaktivnega kovinskega prahu (npr. aluminij, magnezij, cink), le-ti tvorijo v povezavi z močno alkalnimi ali kislimi čistilnimi sredstvi eksplozivne pline. Ne pometajte/sesajte predmetov, ki gorijo ali tlejo. Stroj ni namenjen pometanju zdravju škodljivih materialov. Stroja ne smete uporabljati v zaprtih prostorih. Prepovedano je zadrževanje v območju nevarnosti. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij. Spremljevalci niso dovoljeni. Potiskanje/vlečenje ali transportiranje predmetov s to napravo ni dovoljeno.

Primerne podlage

Asfalt, industrijska tla, estrih, beton, tlakovci

Varnostna navodila

Nevarnost poškodb sluha. Pri delu z napravo obvezno uporabljajte ustrezno zaščito sluha.

Varnostni napotki za upravljanje

Pred uporabo se mora preizkusiti neoporečno stanje stroja z delovnimi pripomočki in obratovalna varnost. Če stanje ni brezhibno, stroja ne smete uporabljati. Pri uporabi naprave v nevarnih področjih (npr. bencinske črpalke) je treba upoštevati ustrezne varnostne predpise. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij.

NEVARNOST

Nevarnost poškodb!

Na področjih, kjer obstaja možnost, da lahko padajoči predmeti zadenejo upravljavca, naprave ne uporabljajte brez zaščitne strehe proti padajočim predmetom. Uporabnik mora napravo namensko uporabljati. Pri tem mora upoštevati lokalne pogoje in pri delu paziti na druge osebe, predvsem na otroke. Na splošno se morajo upoštevati predpisi, pravila in uredbe, ki veljajo za motorna vozila. Pred začetkom dela se mora upravljavec prepričati, da so vse varnostne priprave pravilno nameščene in delujejo. Upravljavec aparata je odgovoren za nesreče z drugimi osebami ali njihovo lastnino. Pazite na tesno prilegajočo se obleko upravljavca. Nosite trdno obutev in izogibajte se ohlapni obleki. Pred zagonom kontrolirajte okolico (npr. otroci). Pazite na zadostno vidljivost! Dokler je naprava vključena, je nikoli ne puščajte brez nadzora. Upravljavec sme stroj zapustiti šele, ko je ključ (pametni ključ) izvlečen in je naprava zavarovana proti nehotenemu premikanju. Da bi preprečili nepooblaščeno uporabo stroja, je potrebno izvleči ključ. Stroj smejo uporabljati le osebe, ki so poučene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblaščene za uporabo. Naprava ni namenjena uporabi oseb (vključno z otroki) z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen če jih nadzoruje oseba, pristojna za njihovo varnost, ali so od nje prejeli navodila, kako napravo uporabljati. Otroke je potrebno nadzorovati, da bi zagotovili, da se z napravo ne igrajo.

Varnostni napotki za vožnjo

NEVARNOST

Nevarnost nesreče, nevarnost poškodbe!

Nevarnost prevrnitve pri prevelikih vzponih.

V smeri vožnje vozite le na vzpone do 18%. Nevarnost prevrnitve na nestabilni podlagi. Stroj premikajte izključno na utrjeni podlagi.

Nevarnost prevrnitve pri prevelikem stranskem nagibu.

Prečno na smer vožnje vozite le na vzpone do maksimalno 10%.

Naprave z motorjem z notranjim izgorevanjem

NEVARNOST

Nevarnost poškodb!

Izpušna odprtina ne sme biti zaprta. Ne nagibajte se preko odprtine za izpušne pline in ne posegajte vanjo (nevarnost opeklin). Pogonskega motorja se ne smete dotikati ali ga prijemati (nevarnost opeklin). Izpušni plini so strupeni in zdravju nevarni, ne smete jih vdihavati. Po izklopu motor potrebuje še pribl. 3-4 sekunde podaljšanega teka. V tem času je prepovedano zadrževanje v pogonskem območju.

Naprave z visokim praznjenjem

NEVARNOST

Nevarnost poškodb!

Pri delih na visokem praznjenju posodo za smeti povsem dvignite in jo zavarujte.

Naprave z zaščitno streho za voznika

OBVESTILO

Zaščitna streha za voznika (opcijsko) nudi zaščito proti večjim padajočim delom. Ne nudi pa zaščite pred prevračanjem!

Varnostni napotki za transport naprave

Pri transportu upoštevajte težo naprave. Za transport naprave odklopite baterijo in napravo varno pritrdite.

Varnostni napotki za čiščenje in vzdrževanje

Pred čiščenjem in vzdrževanjem aparata, zamenjavo delov ali preklopom na drugo funkcijo je potrebno aparat izklopiti in ključ izvleči. Pri delih na električni napravi je potrebno odklopiti baterijo. Čiščenje stroja se ne sme izvajati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost kratkih stikov ali drugih poškodb). Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi pomembnimi varnostnimi predpisi. Upoštevajte varnostne preglede v skladu z lokalno veljavnimi predpisi za komercialno uporabljane aparate, ki se premeščajo. Dela na napravi vedno izvajajte s primernimi rokavicami.

Delovanje

Pometalni stroj dela na način smetišnice. Vrtljivi pometalni valj potiska umazanijo neposredno v zbirno posodo za smeti. Stransko omelo čisti kote in robove površine in potiska umazanijo v pas pometalnega valja. Fini prah se preko filtra za prah posesa s sesalnim pihalom.

Napotki za razkladanje

NEVARNOST

Nevarnost osebnih poškodb in poškodb stvari!

Pri nakladanju upoštevajte težo naprave! Ne uporabljajte viličarja, naprava bi se lahko pri tem poškodovala.

Prazna teža (brez prigradnih kompletov)	1394 kg*
* Če so prigradni kompleti montirani, je teža ustrezno višja.

Pri nakladanju naprave uporabite ustrezno rampo ali žerjav! Pri uporabi rampe upoštevajte: odmik od tal 70 mm.

Slika pometalnega stroja

Slika

1 Pokrov rezervoarja 2 Sedež (s sedežnim kontaktnim stikalom) 3 Volan 4 Zapora pokrova naprave 5 Pokrov naprave 6 Delovna osvetlitev spredaj (opcija) 7 Stransko omelo, desno 8 Sprednje kolo 9 Pometalni valj 10 Točka pritrditve (4x) 11 Tipska tablica 12 Ločevalnik s centrifugalno silo 13 Vrteča opozorilna luč 14 Pokrov naprave desno 15 Pokrov, desno 16 Zadnja obloga 17 Delovna osvetlitev zadaj (opcija) 18 Zadnje kolo 19 Pokrov, levo 20 Pokrov levo (pokrov motorja)

Opcijska oprema

Zaščitna streha za voznika	2.851-686.0
Delovna osvetlitev 2.852-082.0
Stransko omelo, levo 2.851-274.0

Upravljalno polje

Slika

1 Polička 2 Upravljalna ročica 3 Varovalke 4 Kontrolne luči in zaslon 5 Ključavnica za vžig 6 Funkcijske tipke 7 Nastavitev števila vrtljajev motorja, vzvod za plin 8 Fiksirna zavora 9 Ročica ventilatorja

Pedala

Slika

1 Zavorni pedal 2 Vozni pedal naprej / nazaj

Ključavnica za vžig/Funkcijske tipke

Slika D

1 Kliguc vžiga

Simbol žarilne spirale: Razžaritev Položaj 0: Izklop motorja Položaj 1: Vžig vklop Položaj 2: Zaženite motor

1 Upravljalna ročica pometalnega valja 2 Upravljalna ročica posode za smeti 3 Upravljalna ročica stranskega omela 4 Upravljalna ročica pokrova posode

Kontrolne luči in zaslon

Slika

1 Števec obratovalnih ur 2 Nakladalne opozorilne luči 3 Opozorilne luči za tlak olja 4 Opozorilne luči za temperaturo hladilne vode 5 Sesalni zrak motorja 6 Opozorilna luč za rezervo goriva 7 Kontrolna luč za razžaritev 8 Kontrolna luč (ni priključena) 9 Kontrolna lučka za parkirno luč/zasenčeno luč (opcija) 10 Prikaz rezervoarja 11 Brez funkcije, sveti le ob zagonu motorja (samotest) 12 Brez funkcije 13 Brez funkcije 14 Brez funkcije

Pred zagonom

Blokiranje/sprostitev fiksirne zavore

Sprostite fiksirno zavoro, pri tem stisnite zavorni pedal. Zablokirajte fiksirno zavoro, pri tem stisnite zavorni pedal.

Premikanje stroja za pometanje brez lastnega pogona

1 Specialno orodje 2 Vijak za prosti tek 3 Hidravlična črpalka → Odprite pokrov motorja. Vijak za prosti tek (rdeč) hidravlične črpalke obrnite za 180° (v nasprotno smer urinega kazalca).

Uporabite posebno orodje.

OBVESTILO

Posebno orodje (rdeči vijačni ključ) se nahaja v nosilcu v ogrodju vozila, poleg prostega teka.

PREVIDNOST

Pometalnega stroja brez lastnega pogona ne premikajte na daljših progah in ne hitreje kot 6 km/h.

Prosti tek hidravlične črpalke po premiku stroja ponovno obrnite do konca v smeri urinega kazalca.

Premikanje stroja za pometanje za lastnim pogonom

Prosti tek hidravlične črpalke po premiku stroja ponovno obrnite do konca v smeri urinega kazalca. Uporabite posebno orodje.

Zagon

Splošna navodila

Pred zagonom preberite navodilo za obratovanje proizvajalca motorja, predvsem pa upoštevajte varnostna navodila. Stroj za pometanje postavite na ravno površino. → Izvlecite ključ za vžig. → Blokirajte fiksirno zavoro.

Preverjanje in vzdrževanje

Dnevno pred začetkom obratovanja

Preverite polnilni nivo rezervoarja za gorivo. Preverite nivo motornega olja. Preverite nivo polnjenja v izravnalni posodi za hladilno sredstvo. Preverite pritisk v gumah. Preverite obrabo in morebiti zvite trakove na pometalnem valju in stranskem omelu. Preverite kolesa glede ovitih trakov. Preverite ločevalnik s centrifugalno silo in zračni filter, po potrebi ju očistite. Preverite funkcije vseh upravljalnih elementov. Stroj preglejte glede poškodb. Filter za prah očistite s tipko za čiščenje filtra.

Opozorilo: Za opis glejte poglavje Nega in vzdrževanje.

Točenje goriva

NEVARNOST

Nastavitev voznikovega sedeža

1 Ročica za nastavitev sedeža

2 Voznikov sedež

Potegnite ročico za nastavitev sedeža navzven. Premaknite sedež, spustite ročico in ta se zaskoči. S premikanjem sedeža naprej in nazaj preverite, ali je aretiran.

Zagon stroja

Opozorilo: Naprava je opremljena s sedežnim kontaktnim stikalom. Ob zapuščanju voznikovega sedeža se stroj izklopi.

1 Fiksirna zavora 2 Nastavitev števila vrtljajev motorja Vsedite se na voznikov sedež. Blokirajte fiksirno zavoro. Gumb za nastavitev števila vrtljajev motorja potisnite naprej za 1/3.

Razžaritev

Ključ za vžig vtaknite v ključavnico. Ključ za vžig obrnite na položaj, žarilna spirala. Posveti lučka za razžarenje.

Zagon motorja

Za zagon motorja mora biti zavorni pedal pritisnjen. Ko lučka ugasne, obrnite ključ za vžig na položaj II. Ko je naprava vžgala, ključ za vžig spustite.

Opozorilo: Zaganjalnika nikoli ne pritiskajte več kot 10 sekund. Pred ponovnim pritiskanjem zaganjalnika počakajte najmanj 10 sekund.

Vožnja stroja

1 Zavorni pedal 2 Vozni pedal „naprej" 3 Vozni pedal „vzvratno" Gumb za nastavitev števila vrtljajev motorja potisnite povsem naprej (delovno število vrtljajev). Pritisnite in držite zavorni pedal. Sprostite fiksirno zavoro.

Vožnja naprej

Počasi pritisnite na vozni pedal, naprej.

Vzvratna vožnja

NEVARNOST

Nevarnost poškodb!

Pri vzvratni vožnji ne sme obstajati nevarnost za tretje osebe, po potrebi se pustite usmerjati. Počasi pritisnite na vozni pedal »nazaj«.

Vozne lastnosti

Z voznim pedalom se lahko brezstopenjsko uravnava hitrost vožnje. Izogibajte se sunkovitemu pritiskanju pedala, ker se lahko poškoduje hidravlična naprava. Če na vzponih popušča zmogljivost, rahlo popustite vozni pedal.

Zaviranje

Spustite vozni pedal, stroj samodejno zavira in se zaustavi. Opozorilo: Zaviranje se lahko okrepi s pritiskom zavornega pedala.

Prevoz ovir

Prevoz nepremičnih ovir do 70 mm: počasi in previdno prevozite v smeri naprej. Prevoz nepremičnih ovir nad 70 mm: ovire smete prevoziti le s pomočjo ustreznega odra.

Pometanje

PREVIDNOST

Ne smete pometati paketnih trakov, žic ali podobnega, ker to lahko povzroči poškodbe pometalne mehanike.

Opozorilo: Za dosego optimalnega čistilnega učinka se mora hitrost vožnje prilagoditi pogojem.

Opozorilo: Med obratovanjem je potrebno filter za prah redno čistiti.

Napotek: Pri povečanem delu na območju finega prahu je treba filter čistiti pogosteje. Upravljalna ročica

1 Upravljalna ročica pometalnega valja 2 Upravljalna ročica posode za smeti 3 Upravljalna ročica stranskega omela 4 Upravljalna ročica pokrova posode

Upravljalna ročica pometalnega valja

Upravljalna ročica pometalnega valja (1) naprej: pometalni valj se spusti. Upravljalna ročica pometalnega valja (1) nazaj: pometalni valj se dvigne.

Upravljalna ročica posode za smeti

Upravljalna ročica posode za smeti (2) naprej: posoda za smeti se spusti. Upravljalna ročica posode za smeti (2) nazaj: posoda za smeti se dvigne.

Upravljalna ročica stranskega omela

Upravljalna ročica stranskega omela (3) naprej: stransko omelo se spusti. Upravljalna ročica stranskega omela (3) nazaj: stransko omelo se dvigne.

Upravljalna ročica pokrova posode

Upravljalna ročica pokrova posode (4) naprej: pokrov posode za smeti se odpre. Upravljalna ročica pokrova posode (4) nazaj: pokrov posode za smeti se zapre.

Pometanje suhih tal

1 Ročica ventilatorja vklop/izklop

Vklopite ventilator. → Pri čiščenju površin: upravljalna ročica pometalnega valja (1) naprej: pometalni valj se spusti. Upravljalna ročica pokrova posode (4) naprej: pokrov posode se odpre. Pri čiščenju stranskih koles: upravljalna ročica stranskega omela (3) naprej: stransko omelo se spusti.

Pometanje vlažnih in mokrih tal

→ Izklopite ventilator. → Pri čiščenju površin: upravljalna ročica pometalnega valja (1) naprej: pometalni valj se spusti. Upravljalna ročica pokrova posode (4) naprej: pokrov posode se odpre. Pri čiščenju stranskih koles: upravljalna ročica stranskega omela (3) naprej: stransko omelo se spusti.

Praznjenje zbiralnika smeti

NEVARNOST

Nevarnost poškodb!

Med postopkom praznjenja se v področju obračanja posode za smeti ne smejo nahajati osebe in živali.

NEVARNOST

Nevarnost zmečkanja!

Nikoli ne segajte v ogrodje mehanike za praznjenje. Ne zadržujte se pod dvignjeno posodo.

NEVARNOST

Nevarnost prevrnitve! Napravo med izpraznjevanjem postavite na ravno površino.

POZOR

Nevarnost osebnih poškodb in poškodb stvari! Možno odbijanje kamnov zaradi vrtečih se pometalnih valjev med praznjenjem.

Z upravljalnimi ročicami dvignite pometalni valj in stransko omelo, v ta namen upravljalni ročici (1 in 3) potisnite nazaj. Zaprite pokrov posode, v ta namen upravljalno ročico (4) potisnite nazaj. Dvignite posodo za smeti, v ta namen upravljalno ročico posode za smeti (2) potisnite nazaj. Počasi zapeljite k zbiralniku. Blokirajte fiksirno zavoro. Odprite pokrov posode, v ta namen upravljalno ročico pokrova posode (4) pritisnite naprej in izpraznite posodo za smeti. Zaprite pokrov posode, v ta namen upravljalno ročico pokrova posode (4) potegnite nazaj, dokler se ne nagne v končni položaj. Sprostite fiksirno zavoro. Počasi odpeljite od zbiralnika. Posodo za smeti spustite v končni položaj, v ta namen upravljalno ročico posode za smeti (2) potisnite naprej.

Izklop stroja

Z upravljalnimi ročicami dvignite pometalni valj in stransko omelo, v ta namen upravljalni ročici (1 in 3) potisnite nazaj. Zaprite pokrov posode, v ta namen upravljalno ročico (4) potisnite nazaj. Gumb za nastavitev števila vrtljajev motorja povlecite povsem nazaj. Pritisnite in držite zavorni pedal. Blokirajte fiksirno zavoro. Ključ za vžig obrnite na "0" in ga izvlecite.

Transport

NEVARNOST

Nevarnost osebnih poškodb in poškodb stvari!

Pri transportu upoštevajte težo naprave. Ključ za vžig obrnite na "0" in ga izvlecite. Blokirajte fiksirno zavoro. Napravo zavarujte na točkah pritrditve (4x) z napenjalnimi pasovi, vrvmi ali verigami. Kolesa zavarujte z zagozdami. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Shranjevanje stroja

NEVARNOST

Nevarnost osebnih poškodb in poškodb stvari!

Pri shranjevanju upoštevajte težo naprave.

Mirovanje naprave

Če stroj za pometanje dalj časa ne bo v uporabi, upoštevajte sledeče točke:

Stroj za pometanje postavite na ravno površino. Dvignite pometalni valj in stranska omela, da ne poškodujete krtač. Zaprite pokrov posode. Ključ za vžig obrnite na "0" in ga izvlecite. Blokirajte fiksirno zavoro. Zavarujte ga pred kotaljenjem. Zamenjajte motorno olje. Ob nizkih temperaturah izpustite oz. preverite hladilno vodo, če vsebuje dovolj sredstva proti zmrzovanju. Stroj za pometanje očistite z notranje in zunanje strani. Odklopite baterijo. Baterijo napolnite in jo ca. vsaka 2 meseca dopolnite. Pokrijte baterijo in jo zavarujte pred kratkim stikom.

Vzdrževanje

Splošna navodila

PREVIDNOST

Nevarnost poškodb!

Filtra za prah ne izpirajte. Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki so seznanjeni z vsemi pomembnimi varnostnimi predpisi. Industrijsko koriščene naprave podlegajo varnostnemu preizkusu po VDE 0701. Stroj za pometanje postavite na ravno površino. Ključ za vžig obrnite na "0" in ga izvlecite. Blokirajte fiksirno zavoro.

Čiščenje

PREVIDNOST

Nevarnost poškodb! → Čiščenje stroja se ne sme izvajati z gibko cevjo ali visokotlačnim vodnim curkom (nevarnost kratkih stikov ali drugih poškodb).

Notranje čiščenje stroja

NEVARNOST

Nevarnost poškodb!

→ Nosite zaščitno masko za prah in zaščitna očala. Stroj očistite s krpo. Stroj izpihajte s komprimiranim zrakom.

Zunanje čiščenje stroja

Stroj očistite z vlažno krpo, namočeno v blago milnico.

Opozorilo: Ne uporabljajte agresivnih čistilnih sredstev.

Intervali vzdrževanja

Opozorilo: Števec obratovalnih ur nakazuje trenutek intervalov vzdrževanja.

Vzdrževanje s strani stranke

Opozorilo: Vsa servisna in vzdrževalna dela mora izvajati kvalificiran strokovnjak. Po potrebi lahko vedno pokličete strokovnega trgovca podjetja Karcher.

Dnevno vzdrževanje:

Preverite polnilni nivo rezervoarja za gorivo. Preverite nivo motornega olja. → Preverite nivo polnjenja v izravnalni posodi za hladilno sredstvo. Preverite pritisk v gumah. Preverite obrabo in morebiti zvite trakove na pometalnem valju in stranskem omelu. Preverite filter goriva. Preverite ločevalnik s centrifugalno silo in zračni filter, po potrebi ju očistite. Preverite funkcije vseh upravljalnih elementov. Stroj preglejte glede poškodb.

Tedensko vzdrževanje:

Očistite vodni hladilnik. Očistite hladilnik hidravličnega olja. Preverite hidravliko. Preverite nivo hidravličnega olja. Preverite stanje zavorne tekočine. Preverite obrabo tesnilnih letev, po potrebi jih zamenjajte. Preverite in namazite pokrov posode.

Vzdrževanje vsakih 50 obratovalnih ur:

Izpustite vodo iz vodnega ločevalnika dizla.

Vzdrževanje glede na obrabo:

Zamenjajte tesnilne letve. Nastavite oz. zamenjajte stranska tesnila. Zamenjajte pometalni valj. Zamenjajte stransko omelo.

Opozorilo: Opis glejte v poglavju Vzdrževanje.

Vzdrževanje s strani uporabniškega servisa

Vzdrževanje vsakih 50 obratovalnih ur

Prvo servisiranje naj v skladu s kontrolnim seznamom za pregled opravi uporabniški servis.

Vzdrževanje po 250/500/1000/1500/2000 obratovalnih urah:

Servisiranje naj v skladu s kontrolnim seznamom za pregled opravi uporabniški servis.

Opozorilo: Za ohranjanje garancijskih zahtevkov mora pooblaščeni uporabniški servis podjetja Kärcher med garancijsko dobo izvesti vsa servisna in vzdrževalna dela v skladu z vzdrževalno knjižico.

Vzdrževanje

Priprava:

Stroj za pometanje postavite na ravno površino. → Ključ za vžig obrnite na "0" in ga izvlecite. → Blokirajte fiksirno zavoro.

Splošna varnostna navodila ΔNEVARNOST

Nevarnost poškodb! → Pri dvignjeni posodi za smeti vedno uporabite varnostni drog. Zavarovanje opravite le izven nevarnega področja.

1 Držalo varnostnega droga

2 Varnostni drog

→ Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano).

Pazite, da motorno olje, kurilno olje, dizelsko gorivo in bencin ne pridejo v okolje. Varujte tla in staro olje zavrzite v skladu s predpisi o varstvu okolja.

Varnostna navodila za baterije

Pri rokovanju z baterijami obvezno upoštevajte sledeča opozorila:

i	Upoštevajte navodila na baterji, v Navodilu za uporabo in vNavodilu za obratovanje vozila!
	Nosite zaščito za oči!
	Ötroci se ne smejo dotikati kislin in baterij!
	Nevarnost eksplozije!
	Prepovedan ogenj, iskre, odpr-ta svetloba in kajenje!
	Nevarnost razjedanja!
	Prva pomoč!
	Oporozilni zaznamek!
	Odstranitve odpadnegama materi-ala!
Pb	Baterije ne odvrzite v smetnjak!

NEVARNOST

Nevarnost eksplozije!

→ Uporabljajte le baterije s pokritimi poli. Pokrov pola v primeru izgube nadomestite.

NEVARNOST

Nevarnost eksplozije!

Na baterije ne polagajte orodja ali podobnega. Nevarnost kratkega stika in eksplozij.

NEVARNOST

Nevarnost poškodb!

Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah roke nemudoma očistite.

NEVARNOST

Prepovedano je kajenje in odprt ogenj.

Prostore, v katerih se polnijo baterije, je potrebno dobro prezračiti, saj ob polnjenju nastaja močno eksplozivni plin.

NEVARNOST

Nevarnost razjedanja!

Če pride kislina v stik z očmi ali kožo, sperite z veliko količino čiste vode. Nato takoj obiščite zdravnika. Umazana oblačila izperite z vodo.

Vgradnja in priključitev baterije

1 Plus pol 2 Pokrov pola 3 Minus pol Baterijo postavite v baterijski nosilec. Močno privijte držalo na dnu baterije. Polno sponko (rdeč kabel) priključite na plus pol (+). Polno sponko priključite na minus pol (-). Namestite pokrovček polov. Z zaščitno mastjo preizkusite, ali so baterijski poli in polne sponke zadostno zaščiteni.

Preverjanje in korigiranje količine tekočine baterije

PREVIDNOST

Nevarnost poškodb!

Pri baterijah, ki so napolnjene s kislino, redno preverjajte količino tekočine. Izvijte vse celične pokrovčke. Iz vsake celice vzemite vzorec z indikatorjem kisline.

Kislo, polno napolnjene baterije imajo pri 20 °C specifično težo 1,28 kg/l.

Kislina polovično izpraznjene baterije ima specifično težo med 1,00 in 1,28 kg/l.

V vseh celicah mora biti specifična teža kisline enaka.

Vzorec kisline ponovno vrnite v isto celico. Pri premajhni količini tekočine napolnite celice z destilirano vodo do oznake. Napolnite baterijo. Privijte celične pokrovčke.

Polnjenje baterije

NEVARNOST

Nevarnost poškodb!

Pri rokovanju z baterijami upoštevajte varnostne predpise. Upoštevajte navodilo za uporabo proizvajalca polnilnika.

NEVARNOST

Nevarnost poškodb! Baterijo polnite samo s primernim polnilnikom.

Izvijte vse celične pokrovčke. (le pri bateriji z malo vzdrževanja) Plus pol vodnik polnilnika povežite s plus pol priključkom baterije. Minus pol vodnik polnilnika povežite z minus pol priključkom baterije. Omrežni vtič vtaknite v vtičnico in vklopite polnilnik. Baterijo polnite s čim manjšim polnilnim tokom. Če je baterija napolnjena, ločite polnilnik najprej od omrežja in nato od baterije. Privijte celične pokrovčke. (le pri bateriji z malo vzdrževanja)

Odstranitev baterije

Polno sponko na minus polu (-) odklopite. Polno sponko na plus polu (+) odklopite. Odvijte držala na dnu baterije. Baterijo vzemite iz baterijskega nosilca. Izrabljeno baterijo odvrzite v skladu z veljavnimi določili.

Preverjanje nivoja motornega olja in dolivanje olja

NEVARNOST

Nevarnost opeklin!

Pustite, da se motor ohladi. Preverjanje nivoja motornega olja izvedite najprej 5 minut po izklopu motorja.

1 Pokrov odprtine za polnjenje olja (motor)

2 Merilna palčka za olje

Merilno palčko izvlecite. Merilno palčko za olje obrišite in potisnite noter. Merilno palčko izvlecite. Odčitajte nivo olja. Ponovno vstavite merilno palčko.

• Stanje olja mora biti med oznakama "MIN" in "MAX".
• Če je stanje olja pod oznako "MIN", ga dolijte.
• Ne dolivajte nad oznako "MAX". Odvijte pokrov odprtine za polnjenje olja.

Nalijte motorno olje. Za vrsto olja glejte poglavje Tehnični podatki. Zaprite pokrov odprtine za polnjenje olja. Počakajte najmanj 5 minut. Preverite nivo motornega olja.

Menjava olja in oljnega filtra PREVIDNOST

Nevarnost opeklin zaradi vročega motornega olja!

Pustite, da se motor ohladi. Pripravite lovilno posodo za najmanj 1 liter motornega olja. Pustite, da se motor ohladi.

Odvijte izpustne vijake za olje. Odvijte pokrov odprtine za polnjenje olja. Izpustite olje.

1 Filter motornega olja 2 Filter za gorivo Odvijte oljni filter. Očistite nastavek in tesnilno ploskev. Tesnilo novega oljnega filtra pred vgradnjo namazite z oljem. Vgradite novi oljni filter in ga močno privijte. Uvijte izpustni vijak za olje vključno s tesnilom. Privojni navor: 25 Nm. Nalijte motorno olje. Za vrsto olja in polnilno količino glejte poglavje Tehnični podatki. Zaprite pokrov odprtine za polnjenje olja. Pustite motor teči ca. 10 sekund. Preverite nivo motornega olja.

Preverjanje filtra goriva

Preverite umazanost filtra goriva. Filter goriva in ohišje filtra po potrebi očistite, če je potrebno, zamenjajte filter goriva.

Menjava filtra goriva

1 Pipa za gorivo

2 Filter za gorivo

Zaprite pipo za gorivo. Filter goriva odvijte in ga zamenjajte.

1 Pipa za gorivo

2 Filter za gorivo

OBVESTILO

Filter goriva pred vgradnjo napolnite z dizlom.

Privijte nov filter goriva. Filter goriva pritegnite z vrtilnim momentom 20 Nm. → Odprite pipo za gorivo.

Izpustite kondenzno vodo na ločevalniku vode dizelskega goriva

1 Pipa za gorivo 2 Skodelica ločevalnika 3 Vodni ločevalnik

Zaprite pipo za gorivo. → Skodelico ločevalnika odvijte in izpraznite. Privijte skodelico ločevalnika. → Odprite pipo za gorivo.

Preverjanje nivoja hidravličnega olja in dolivanje hidravličnega olja OBVESTILO

Posoda za smeti ne sme biti dvignjena.

→ Odprite pokrov motorja.

1 Kontrolno okence 2 Manometer 3 Zaporni pokrov, odprtina za polnjenje olja. Preverite nivo hidravličnega olja skozi opazovalno steklo. - Stanje olja mora biti med oznakama "MIN" in "MAKS". - Če je stanje olja pod oznako "MIN", ga dolijte. Odvijte zaporni pokrov odprtine za dolivanje olja. Očistite območje polnjenja. Dolijte hidravlično olje. Za vrsto olja glejte poglavje Tehnični podatki. → Privijte zaporni pokrov odprtine za dolivanje olja.

OBVESTILO

Če manometer kaže povišan tlak hidravličnega olja, mora Kärcherjev uporabniški servis filter hidravličnega olja zamenjati.

Hidravliko lahko vzdržuje samo servisna služba podjetja Kärcher.

→ Blokirajte fiksirno zavoro. Zaženite motor. Preverite tesnost vseh hidravličnih cevi in priključkov.

Preverjanje in vzdrževanje hladilnika vode

NEVARNOST

Nevarnost opeklin in oparin!

Vodni hladilnik pustite ohlajati najmanj 20 minut. Preverite nivo hladilne vode na izravnalni posodi (nivo vode med MIN in MAX). Očistite lamele hladilnika. Preverite tesnost gibkih cevi hladilnika in priključkov. Očistite ventilator.

Preverjanje pometalnega valja

→ Zaženite motor. Zbiralnik smeti dvignite do končnega položaja. → Ugasnite motor. → Blokirajte fiksirno zavoro.

Uporabite varnostni drog za visoko praznjenje. S pometalnega valja odstranite trakove ali vrvice.

→ Izvlecite varnostni drog. Zaženite motor. Zbiralnik smeti spustite do končnega položaja. → Ugasnite motor.

Zamenjava pometalnega valja

1 Ključ

2 Stranska obloga → Posodo za smeti privzdignite in jo podprite z varnostnim drogom. S ključem odprite stransko oblogo.

1 Držalna palica 2 Krilata matica 3 Stransko tesnilo → Odvijte krilate matice. Snemite držalno palico. → Krilate matice na nosilni pločevini odvijte s stranskega tesnila in snemite nosilno pločevino. Stransko tesnilo snemite navzven. → Izvijte pritrditveni vijak nosilca pometalnega valja in nosilec zavrtite navzven. → Izvlecite pometalni valj.

Vgradni položaj pometalnega valja v smeri vožnje (tloris)

Opozorilo: Pri vgradnji novega pometalnega valja pazite na položaj krtačnega nastavka.

Vstavite nov pometalni valj. Zareze pometalnega valja morajo biti nataknjene na utore nasproti ležeče nihalke.

Opozorilo: Po vgradnji novega pometalnega valja je potrebno površino pometanja na novo nastaviti.

Preverjanje in nastavljanje površine pometanja pometalnega valja

Preverite pritisk v gumah. → Izklopite sesalni ventilator. Stroj za pometanje zapeljite na ravno in gladko površino, kjer je prah ali kreda. Z upravljalno ročico spustite pometalni valj in ga pustite teči (pribl. 10 s). → Dvignite pometalni valj. → Napravo odpeljite naprej. Preverite sledi pometanja.

Oblika površine pometanja mora tvoriti enakomeren pravokotnik s širino 80-85 mm.

Nastavite pometalno površino

1 Vzmet 2 Nastavitvena matica 3 Protimatica 4 Drog z navojem → Z nastavitvenim vijakom nastavite položaj površine pometanja. Preverite sledi pometanja.

Preverite in namestite ogledalo na stranskem pometalu

Preverite pritisk v gumah. → Dvignite stransko metlo. Stroj za pometanje zapeljite na ravno in gladko površino, kjer je prah ali kreda. Z upravljalno ročico spustite stransko metlo in pustite delovati približno 10 sekund. → Dvignite stransko metlo. → Napravo odpeljite naprej. Preverite sledi pometanja.

Širina sledi pometanja naj bi bila med 40-50 mm.

Pometalno površino korigirajte z dvema nastavitvenima vijakoma. Preverite ogledala za pometanje.

Nastavljanje stranskih tesnil

NEVARNOST

Nevarnost poškodb!

Pri dvignjeni posodi za smeti vedno uporabite varnostni drog. Zavarovanje opravite le izven nevarnostnega področja. Preverite pritisk v gumah. → Posodo za smeti privzdignite in zavarujte z varnostnim drogom. Varnostni drog sklopite navzgor in ga vtaknite v držalo (zavarovano).

1 Držalo varnostnega droga 2 Varnostni drog Stransko oblogo odprite kot opisano v poglavju „Zamenjava pometalnega valija". → Odvijte 6 krilatih matic na stranski nosilni pločevini. → Odvijte 3 matice (št. 13) na sprednji nosilni pločevini. Stransko tesnilo toliko pritisnite navzdol (podolgovata luknja), dokler razdalja do tal ne znaša 1 - 3 mm. Privijte nosilne pločevine. Postopek ponovite na drugi strani naprave.

Preverite pritisk v gumah

Stroj za pometanje postavite na ravno površino. Na ventil gume priključite napravo za preverjanje pritiska v gumah. Preverite pritisk v gumah in ga po potrebi popravite.

Filter za prah sme zamenjati le Kärcherjev uporabniški servis.

→ Namestite pokrov filtra in ga blokirajte.

Preverjanje in nastavitev klinastega jermena

Klinasti jermen mora pri tlaku 10kg popustiti ca. 7-9 mm.

→ Napetost klinastega jermena nastavi pooblaščeni uporabniški servis.

Preverjanje in zamenjava zračnega filtra

1 Zapiralo 2 Ohišje zračnega filtra Snemite ohišje zračnega filtra. Zamenjajte vložek zračnega filtra. Opozorilo: Vgradni položaj je z izpihovalno odprtino navzdol (glejte sliko).

Čiščenje ločevalnika s centrifugalno silo

1 Krilata matica 2 Ločevalnik s centrifugalno silo → Odvijte krilato matico na ločevalniku s centrifugalno silo. Očistite ločevalnik s centrifugalno silo.

Preverjanje nivoja hladilnega sredstva

1 Izravnalna posoda hladilnega sredstva Preverite nivo polnjenja pri hladnem motorju. Preverite nivo polnjenja v izravnalni posodi za hladilno sredstvo. Pravilen nivo hladilnega sredstva mora ležati med zgornjo in spodnjo oznako.

Menjava varovalk

→ Izvijte narebričene matice. → Odprite pokrov na omarici z varovalkami. Preverite varovalke. Zamenjajte defektne varovalke. Opozorilo: Uporabite le varovalke z isto varnostno vrednostjo.

Opozorilo: Varovalka FU 01 se nahaja v predelu za motor.

FU 01 Glavna varovalka 60 A
FU 02 Troblja Hladilnik hidravličnega olja	20 A
FU 03 Varnostni rele Multifunkcjiks prikaz	10 A
FU 04 Vrteča opozorilna luč 5 A
FU 05 Varnostni rele Časovna zakasnitev	25 A
FU 06 Razsvetljava kabine Brisalec	10 A
FU 07 Črpalka za gorivo 10 A
FU 08 Časovni rele Sedežno kontaktno sti-kalo	3 A
FU 09 Osvetlitev levo 7,5 A
FU 10 Osvetlitev desno 7,5 A
FU 11 Delovna osvetlitev spredaj (zasenčena luč)	10 A
FU 12 Sistem vibratorja 25 A
FU 13 Signal vžvratne vožnje 5 A

Pomoč pri motnjah
Motnja Odprava
Stroja ni možno zagnati Usedite se	na voznikov sedež, sedežno kontaktno stikalo se aktivira
	Za zagon motorja mora biti zavorni pedal pritsinjen.
	Npolnite ali zamenjate baterijo
	Natočite gorivo, odzračite system goriva
	Zamenjate filter za gorivo
	Preverite systemd za dovajanje goriva, prključke in povezave ter jih po potrebi popravite
	Obvestite uporabniški servis podj. Kärcher
Motor tečne neenakomerno Očistite	zračni filter ali pa zamenjate vložek
	Preverite systemd za dovajanje goriva, prključke in povezave ter jih po potrebi popravite
	Obvestite uporabniški servis podj. Kärcher
Motor je pregret Dolijte hladilino sre	dstvo
	Sperite hladilnik
	Napnite klinasti jermen
	Obvestite uporabniški servis podj. Kärcher
Motor teče, vendar stroj pelje le počasi oz. sploh ne	Sprostite fiksirno zavoro
	Vzvod za plin nastavite povsem naprej (visoko število vrtljajev).
	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Piskajoc zvok v hidravliki Dolijte hid	ravlično tekocrino
	Obvestite uporabniški servis podj. Kärcher
Krtace se vrtijo le počasi ali sploh ne	Vzvod za plin nastavite povsem naprej (visoko število vrtljajev).
	Preverite glede ovitih trakov in vrvic.
	Obvestite uporabniški servis podj. Kärcher
Malo ali brez sesalne moči v prede-lu krtac	Preverite filter za prah, ga očistite ali zamenjate.
	Obvestite uporabniški servis podj. Kärcher
Stroj praši Nastavljanje stranskih tec	snil
	Vklop ventilatorja
	Preverite filter za prah, ga očistite ali zamenjate.
	Zamenjate tesnila filtra
	Odprit pekrov posode.
	Obvestite uporabniški servis podj. Kärcher
Metle pušćajo pometene smeti Izpr	aznite zbiralnik smeti
	Preverite filter za prah, ga očistite ali zamenjate.
	Zamenjate pometalni valj
	Nastavite pometalno povrsino
	Zamenjate tesnilne trakove posode za smeti.
	Odstranite blokiranje pometalnega valja
	OdpritPokrov posode.
	Obvestite uporabniški servis podj. Kärcher
Zbiralnik smeti se ne dvigne oz. spusti	Vzvod za plin nastavite povsem naprej (visoko število vrtljajev).
	Obvestite uporabniški servis podj. Kärcher
Pokrov posode se ne odpre Obvestite uporabniški servis podj. Kärcher
Motnje v obratovanju s hidravlicno gobiljivimi deli	Obvestite uporabniški servis podj. Kärcher

Tehnični podatki
		KM 150/500 R D Classic
Podatki o stroju
Hitrost vožnje, naprej km/h 12
Hitrost vožnje, nazaj km/h 12
Sposobnost vzpona (maks.) % 18
Površinska moč brez stranskih omel m	z/h 14400
Površinska moč s stranskimi omeli m	2/h 18000
Delovna širina brez stranskih omel mm 1200
Delovna širina s stranskim omelom mm 1500
Vrsta zaščite zašćiteno proti kapljacovi dvi -- IPX 3
Čas uporabe pri polnom rezervooraju h 6,5
Motor
Tip -- YANMAR 3TNV76A
Izvedba -- 3-valjni štritaktni dizelski motor
CO2Emisije po merlinem postopku Uredbe EU 2016/1628 (stopnja V)	g/kWh	932,0
Način hlajenja	-- vodno hlajejhe
Smer vrtenja	-- v nasprotni	smeri urinega kazalca
Izvtina	mm 70
Hod	mm 82
Delovna prostornina	cm³	1116
Količina olja	I	3,5
Obratovalno število obratov	1/min	2500
Maksimalno število vrtlajev	1/min	2500
Število vrtlajev v prostem teklu	1/min	1300
Zmogljivost maks.	kW/PS	15,8 / 21,5
Najvišji vrtlini moment pri 2400-2900 1/min	Nm	84,1
Oljni filter	-- Filtrski vložek
Sesalni filter	-- Notranji filtrski vložek, zunanji filtrski vložek
Filter za gorivo	-- Filtrski vložek
Elektricna naprava
Baterija	V, Ah	12, 62
Generator, trifazni tok	V, A	12, 55
Zaganjač	-- Elektricki zaganjalnik
Hidravlična naprava
Količina olja v celotni hidravlični napravi	I	35
Količina olja v hidravličnem rezervaarju	I	28
Vrste olja
Motor (nad 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 do 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (pod 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hidravlika	-- HV 46
Zbirnalnik smeti
Maks. višina izprazenjenja	mm 1470
Volumen zbirnalnika smeti	I	500
Pometalni valj
Premer pometalnega valja	mm 380
Širina pometalnega valja	mm 1200
Št. vrtlajev	1/min	360
Pometalna povrsina	mm 80
Stranska omela
Premer stranskega omela	mm 600
Število vrtlajev (brezstopenjsko)	1/min	0 - 54
Gume
Velikost sprejad	-- 5.00-8 10PR
Velikost zadaj -- 4.00-8 8PR
Zavora
Prednja kolesa -- mehanično
Zadnje kolo -- hidrostatično
Filtrirni in sesalni sistem
Izvedba -- Žepni filter
Št. vrtljajev 1/min 2900
Filtrska površina filtra za droben prah m	2	7
Nazivni podtlak sesalnegаSYSTEM mbar 18,5
Nazivni volumski tok sesalnegaSYSTEM m	3/h 1650
Sistem vibratorja -- Elektromotor
Pogoji okolice
Temperatura °C -5 do +40
Zračna viažnost, brez rosenja	%	0 - 90
Ugotovljene vrednosti v skladu z EN 60335-2-72
Emisija hrupa
Nivo hrupa \( L_{pA} \)	dB(A)	80
Negotovost \( K_{pA} \)	dB(A)	3
Nivo hrupa ob obretenitvi\( L_{WA} \)+ negotovost \( K_{WA} \)	dB(A)	102
Vibracije naprave
Vrednost vibracij dlan-roka	m/s2	1,3
Sedež	m/s2	1,2
Negotovost K	m/s2	0,2
Mere in teža
Dolžina x širina x višina	mm	2442x1570x1640
Obračalni radij desno	mm	1515
Obračalni radi levo	mm	1600
Prazna teža	kg	1394
Dopustna skupna teža	kg	2240
Dovoljena osna obretenitev sprejad	kg	1408
Dovoljena osna obretenitev zadaj kg 832
Prostornina rezervaorja goriva, dizel	l	26
Pridržana pracica do tehnichnih spremb!

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, če kdo napravo spremeni brez našega soglasja.

Proizvod: Pometalno sesalni stroj s sedežem

Tip: 1.186-xxx

Uporabljeni usklajeni standardi:

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Uporabni nacionalni standardi

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 99

Zajamčeno: 102

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Nevarnost poškodb!

Ne izpirajte prašnega filtra. Popravila smejo izvajati samo pooblaščeni servisi ali strokovnjaki na tem področju, ki so temeljito seznanjeni z vsemi ustreznimi varnostnimi predpisi. Prenosne industrijske naprave so predmet varnostnega preizkusa v skladu z VDE 0701. Pometalni stroj postavite na ravno površino. Ključ za vžig obrnite na "0" in ga izvlecite. Zategnite ročno parkirno zavoro.

Čiščenje

OPOZORILO

Nevarnost poškodb!

Nevarnost poškodbe!

Pri akumulatorjih, napolnjenih s kislino, redno preverjajte stanje tekočine. Odvijte vse pokrovčke celic. Iz vsake celice akumulatorja odvzemite vzorec s pomočjo merilnika kisline. -Kislina polno napolnjenega akumulatorja ima pri 20 °C specifično maso 1,28 kg/l. -Kislina delno napolnjenega akumulatorja ima specifično maso med 1,00 in 1,28 kg/l. - Specifična masa kisline mora biti v vseh celicah enaka. Vzorec kisline vedno vrnite v tisto celico, iz katere ste ga odvzeli. -> Če je nivo tekočine nizek, napolnite celice do oznake z destilirano vodo. -> Napolnite akumulator. -> Privijte pokrovčke celic.

Napolnite akumulator

NEVARNOST

Nevarnost poškodbe!

Pri ravnanju z akumulatorji upoštevajte varnostne predpise. Upoštevajte navodila za uporabo proizvajalca polnilnika.

△NEVARNOST

Nevarnost poškodbe!

Predvidljiva napačna uporaba

Predvidiva pogrešna uporaba

→ V nobenem primeru se ne smejo zbirati/sesati eksplozivne tekočine, vnetljivi plini, nerazredčene kisline ali topila! Sem spadajo bencin, razredčevalci za barve ali kurilno olje, ker lahko zaradi njihovega vrtinčenja in mešanja z sesalnim zrakom nastanejo eksplozivna hlapi ali eksplozivne zmesi. Poleg tega aceton, nerazredčene kisline in topila, ker razjedajo materiale, ki se uporabljajo v stroju. → Nikoli ne zbirajte ali sesajte reaktivnega kovinskega prahu (npr. aluminija, magnezija, cinka), ker ta v povezavi z močno alkalnimi in kislimi čistili tvori eksplozivne pline. Ne zbirajte/sesajte gorečih ali razžarjenih predmetov. Naprava ni primerna za zbiranje snovi, nevarnih za zdravje. Stroj se ne sme uporabljati v zaprtih prostorih. → Med delovanjem stroja se ne zadržujte v nevarnem območju. Prepovedano je delo v prostorih, kjer obstaja nevarnost eksplozije. Prevoz spremljevalnih oseb ni dovoljen. Z napravo se ne smejo potiskati/vleči ali prevažati kakršni koli predmeti.

Primerne podlage

■ Asfalt, tla industrijskih obratov, estrih, beton, tlakovane površine

Varnostna navodila

Nevarnost poškodbe sluha. Pri delu s strojem morate obvezno nositi primerno zaščito za sluh.

Varnostna navodila za rokovanje

Slika stroja za pometanje

Slika

1 Pokrov posode 2 Sedež (s kontaktnim stikalom) 3 Upravljalna ročica 4 Zaporni drsnik pokrova naprave 5 Pokrov naprave 6 Sprednja delovna luč (opcija) 7 Desna bočna metla 8 Sprednje kolo 9 Valj za pometanje 10 Mesto dviganja (4x) 11 Tipska ploščica 12 Centrifugalni separator 13 Rotacijska luč 14 Desni pokrov naprave 15 Desni pokrov 16 Zadnja obloga 17 Zadnja delovna luč (opcija) 18 Zadnje kolo 19 Levi pokrov 20 Levi pokrov (pokrov motorja)

Opcijska oprema

Zašitni krov upravljacke kabine	2.851-686.0
Radno svjetlo 2.852-082.0
Lijeva bočna metla 2.851-2	74.0

Komandno polje

Slika

1 Podlaga 2 Upravljalna ročica 3 Varovalka 4 Indikatorji in zaslon 5 Kontaktna ključavnica 6 Funkcijske tipke 7 Nastavitev števila vrtljajev motorja – ročica za plin 8 Pozicijska (ročna) zavora 9 Ročica ventilatorja

Papučica

Slika

1 Poprečni držač 2 Filter za prašinu

→ Preverite filter za prašinu, po potrebi ga očistite ali zamenite.

Opomba

Filter za prašinu sme menjati samo servisna služba poduzeća Kärcher. Namestite in pritrdite pokrov filtra.

Maksimalni nagib podlage pri vožnji z dvignjeno posodo za umazanijo.

Dovoljeno je premagovati samo klance do 18 % v smeri vožnje.

Nevarnost poškodb! Filterja za prašinu ne smete prati v vodi.

Namenska uporaba

Pometalnik je namenjen profesionalnemu čiščenju talnih površin, na primer na naslednjih področjih uporabe:

■ Parkirišča Proizvodni obrati Logistična področja Hoteli Trgovine Skladišča Pločniki → Ta pometalnik uporabljajte izključno v skladu z navodili v tem priročniku.

Vsaka uporaba, ki ni v skladu z zgornjimi okviri, se šteje za nenamensko. Proizvajalec ne prevzema odgovornosti za škodo, nastalo zaradi takšne uporabe; tveganje nosi izključno uporabnik.

Na napravi ni dovoljeno izvajati nobenih sprememb. Pometalnik je primeren samo za talne površine, navedene v navodilih za uporabo. → Vozite se samo po površinah, ki so jih za uporabo naprave dovolila podjetja ali osebe, ki jih je to pooblastilo. Na splošno velja: lahko vnetljive snovi je treba hraniti stran od naprave (nevarnost eksplozije/požara).

Predvidljiva napačna uporaba

→ V nobenem primeru ne smete pobirati/sesati eksplozivnih tekočin, vnetljivih plinov, nerazredčenih kislin ali topil! Sem spadajo bencin, razredčila za barve ali kurilno olje, ker lahko zaradi njihovega vrtinčenja in mešanja z vsesanim zrakom nastanejo eksplozivna hlapi ali eksplozivne zmesi; poleg tega aceton, nerazredčene kisline in topila, ker razjedajo materiale, uporabljene v napravi. → Nikoli ne sesajte ali pobirajte reaktivne kovinske prahove (npr. aluminija, magnezija, cinka), ker ti v stiku z močno alkalnimi in kislimi čistili tvorijo eksplozivne pline. Ne pobirajte/sesajte gorečih ali razžarjenih predmetov. Naprava ni primerna za zbiranje snovi, nevarnih za zdravje. Naprave ne smete uporabljati v zaprtih prostorih. → Med delovanjem naprave se ne zadržujte v nevarnem območju. Prepovedano je delo v prostorih, kjer obstaja nevarnost eksplozije. Prevoz spremljevalnih oseb ni dovoljen. Naprave ne smete uporabljati za potiskanje/vlečenje ali prevoz kakršnih koli predmetov.

Primerne podlage

■ Asfalt, tla industrijskih obratov, estrih, beton, tlakovane površine

Varnostna opozorila

Nevarnost poškodbe sluha. Pri delu z napravo morate obvezno nositi primerno zaščito za sluh.

Varnostna opozorila za rokovanje

Pred uporabo preverite, ali je naprava s svojimi delovnimi komponentami v brezhibnem stanju in varna za delo. Če stanje ni brezhibno, je ne smete uporabljati. Pri uporabi naprave v nevarnih območjih (npr. na bencinskih črpalkah) je treba upoštevati ustrezne varnostne predpise. Prepovedano je delo v prostorih, kjer obstaja nevarnost eksplozije.

NEVARNOST

Nevarnost poškodb!

Naprave se na območjih, kjer obstaja nevarnost poškodb upravljavca zaradi padajočih predmetov, ne sme uporabljati brez ustrezne zaščitne strehe. Upravljavec mora napravo uporabljati v skladu z njenim namenom. Upoštevati mora lokalne razmere, pri delu z napravo pa mora paziti na druge osebe, zlasti otroke. Upoštevati je treba predpise, pravila in določbe, ki veljajo za motorna vozila. Upravljavec se mora pred začetkom dela prepričati, da so vse zaščitne naprave pravilno nameščene in delujejo. Upravljavec naprave je odgovoren za morebitne nesreče, ki prizadenejo druge osebe ali njihovo lastnino. Upravljavec mora nositi oprijeto obleko. Nosite trdno obutev in se izogibajte ohlapnim oblačilom. Pred zagonom naprave preverite okolico (npr. ali so otroci). Poskrbite za dobro vidljivost! Vklopljene naprave nikoli ne puščajte brez nadzora. Upravljavec sme zapustiti napravo šele po tem, ko izvleče ključ (Intelligent Key) in zavaruje napravo pred nenamernim zagonom. Neavtorizirano uporabo naprave je treba preprečiti z izvlekom ključa. Napravo smejo uporabljati samo osebe, ki so poučene o rokovanju z njo in lahko dokažejo sposobnost za upravljanje ter so pooblaščene za njeno uporabo. Ta naprava ni namenjena uporabi s strani oseb (vključno z otroki) z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem, razen če jih nadzoruje ali jim svetuje oseba, odgovorna za njihovo varnost. Otroke je treba nadzorovati, da se prepreči igranje z napravo.

Varnostna opozorila za vožnjo

△NEVARNOST

Nevarnost nesreč, nevarnost poškodb!

Hitrost gibanja je treba prilagoditi danim razmeram. Nevarnost prevrnitve na prevelikih vzponih. Dovoljeno je premagovati samo vzpone do 18 % v smeri vožnje. Nevarnost prevrnitve na nestabilni podlagi. Napravo uporabljajte izključno na stabilnih podlagah.

Nevarnost prevrnitve pri prevelikem bočnem nagibu.

Dovoljeno je premagovanje prečnih nagibov glede na smer gibanja do največ 10 %.

Uredaji z motorjem z notranjim zgorevanjem

△Nevarnost

Nevarnost poškodb!

→ Odprtina za izpušne pline ne sme biti zaprta. → Ne nagibajte se nad odprtino za izpušne pline in ne segajte vanjo (nevarnost opeklin). → Ne dotikajte se pogonskega motorja (nevarnost opeklin). → Izpušnih plinov ne smete vdihavati, ker so strupeni in škodljivi za zdravje. → Motor se po izklopu ustavi šele po približno 3-4 sekundah. V tem času se morate obvezno držati stran od delovnega območja.

3 Ročica za upravljanje stranske metle

4 Ročica za upravljanje pokrova posode

Ročica za upravljanje valja za pometanje

Ročica za upravljanje valja za pometanje (1) naprej: Valj za pometanje se spusti. Ročica za upravljanje valja za pometanje (1) nazaj: Valj za pometanje se dvigne.

Ročica za upravljanje posode za nabrano umazanijo

Ročica za upravljanje posode za nabrano umazanijo (2) naprej: Posoda za nabrano umazanijo se spusti. Ročica za upravljanje posode za nabrano umazanijo (2) nazaj: Posoda za nabrano umazanijo se dvigne.

Ročica za upravljanje stranske metle

Ročica za upravljanje stranske metle (3) naprej: Stranska metla se spusti. Ročica za upravljanje stranske metle (3) nazaj: Stranska metla se dvigne.

Ročica za upravljanje pokrova posode

Ročica za upravljanje pokrova posode (4) naprej: Pokrov posode za nabrano umazanijo se odpre. Ročica za upravljanje pokrova posode (4) nazaj: Pokrov posode za nabrano umazanijo se zapre.

Pometanje suhe podlage

Ročica ventilatorja vklopljeno/izklopljeno: vklopite ventilatorje.

Pri čiščenju površine: Ročico valja za pometanje (1) potisnite naprej: valj za pometanje se spusti. Ročico pokrova posode (4) potisnite naprej: pokrov posode se odpre. Pri čiščenju stranskih robov: Ročico stranske metle (3) potisnite naprej: stranska metla se spusti.

Pometanje vlažnih ali mokrih tal

Izklopite ventilatorje. Pri čiščenju površine: Ročico valja za pometanje (1) potisnite naprej: valj za pometanje se spusti. Ročico pokrova posode (4) potisnite naprej: pokrov posode se odpre. Pri čiščenju stranskih robov: Ročico stranske metle (3) potisnite naprej: stranska metla se spusti.

Praznjenje nabrane umazanije

POZOR

1 Prečni nosilec 2 Filter za prah

Preverite filter za prah, po potrebi ga očistite ali zamenjajte.

Opomba

Filter za prah sme zamenjati samo servisna služba podjetja Karcher. Namestite in pritrdite pokrov filtra.

Preverite in nastavite klinasti jermen

Klinasti jermen se mora pri pritisku 10 kg ugrezniti približno 7–9 mm. Nastavitev napetosti klinastega jermena prepustite pooblaščenemu servisu.

Preverjanje in zamenjava zračnega filtra

1 Zapiralo 2 Ohišje zračnega filtra. Odstranite ohišje zračnega filtra. Zamenjajte vložek zračnega filtra. Opomba: Položaj vgradnje z izpušno odprtino navzdol (glej sliko).

Čiščenje centrifugalnega separatorja

1 Leptir matica 2 Centrifugalni separator → Odvijte leptir maticu na centrifugalnem separatorju. Očistite centrifugalni separator.

Preverjanje hladilne tekočine

1 Ekspanzijska posoda za hladilno tekočino Preverite nivo napolnjenosti, ko je motor hladen. Preverite nivo napolnjenosti ekspanzijske posode za hladilno tekočino. Pravilen nivo napolnjenosti je med zgornjo in spodnjo oznako.

Zamenjava varovalk

→ Izvijte matico z nazobčano glavo. → Odprite pokrov škatle z varovalkami. Preverite varovalke. Pokvarjene varovalke zamenjajte z novimi. Opomba: Uporabite iste varovalke enake jakosti.

Opomba: Varovalka FU se nahaja v motornem prostoru.

FU 01 Glavni osigurač 60 A
FU 02 Sirena Hladnjak hidrauličkog ulja	20 A
FU 03 Sigurnosni relej Višenamenski ekran	10 A
FU 04 Rotirajuće svetlo 5 A
FU 05 Sigurnosni relej Vremenska zadrška	25 A
FU 06 Svetlo u kabini Brisač stakla	10 A
FU 07 Pumpa za gorivo 10 A
FU 08 Vremenski relej Kontaktni prekidač sedišta	3 A
FU 09 Svetlo s leve strane 7,5 A
FU 10 Svetlo s desne strane 7,5 A
FU 11 Prednje radno svetlo (far)	10 A
FU 12 Vibracionesystem 25 A
FU 13 Signalizacija vožnje unazad	5 A

Otklanjanje smetnji
Smetnja Otklanjanje
Urešaj se ne mozePokrenuti Sedite	na sedište vozača, kontaktri prekidača sedišta vozača se aktivira.
	ZaPokretanje motora treba pritsnuti kočnu pedalu.
	Punjenje ili zamena akumulatora
	Ulijte gorivo, ispustite vazduh izsystema goriva
	Zamena filtera za gorivo
	Proverite i po potrebi popravite system vodova za gorivo, priključke i spojeve.
	Obavestite Kärcher servisnu službu.
Motor radi neravnomerno Očistite filter	zur bazduh ili zamenite filterski uložak.
	Proverite i po potrebi popravite system vodova za gorivo, priključke i spojeve.
	Obavestite Kärcher servisnu službu.
Pregrejan motor Dopunite rashladno	sredstvo
	Isperite hladnjak
	Zategnite klinasto remenje
	Obavestite Kärcher servisnu službu.
Motor radi, ali se urešaj kreće sporo ili nikako	Otokočite pozicionićkočnicu
	Papučicu za gas postavite sasvim prema napred (visok broj obrtaja).
	Proverite da nema upleteniḥ traka ili petlji.
	Obavestite Kärcher servisnu službu.
Pišteci zvuk u hidraulici Sipajte hidral	aulichku tečnost
	Obavestite Kärcher servisnu službu.
Četke se vrte polako ili se uopšte ne vrte	Papučicu za gas postavite sasvim prema napred (visok broj obrtaja).
	Proverite da nema upleteniḥ traka ili petlji.
	Obavestite Kärcher servisnu službu.
U prostoru Četki je usisna snaga mala ili je uopšte nema	Proverite, očistite ili zamenite filter za prašinu.
	Obavestite Kärcher servisnu službu.
Urešaj diže prašinu Podesavanje b	bčohnìh zaptivki
	Ukliguje ventilator.
	Proverite, očistite ili zamenite filter za prašinu.
	Zamenite filterske zaptivke
	OtvoritePoklopac posude.
	Obavestite Kärcher servisnu službu.
Jedinica za Čišćenje ostavlja priljavštinu da leži	Ispraznite posudu za nakupljenu priljavštinu
	Proverite, očistite ili zamenite filter za prašinu.
	Zamenite valjak za metenje.
	Naknadno podesite profil metenja
	Zamenite zaptivne trake na posudi za priljavštinu
	Uklonite strana tela koja blokiraju valjak za metenje
	OtvoritePoklopac posude.
	Obavestite Kärcher servisnu službu.
Posuda za priljavštinu ne moze da se podigne ili spusti	Papučicu za gas postavite sasvim prema napred (visok broj obrtaja).
	Obavestite Kärcher servisnu službu.
Poklopac posude se ne otvara Obavestite Kärcher servisnu službu.
Smetnje u radu s hidraulickimPokretenim delovima	Obavestite Kärcher servisnu službu.

Tehnički podaci
		KM 150/500 R D Classic
Podaci urežaja
Brzina vožnje prema napred km/h 12
Brzina vožnje unazad km/h 12
Savladavanje uspona (maks.) % 18
Površinski učinak bez bočnih metli m	2/h 14400
Površinski učinak s bočnom metlom m	2/h 18000
Radna širina bez bočne metle mm 1200
Radna širina sa bočnom metlom mm 1500
Stepen zašite, zašićeno od kapajuće vode -- IPX 3
Trajanje primene sa punim rezervaorom h 6,5
Motor
Tip -- YANMAR 3TNV76A
Tip -- 3-cilindrični Četvorotaktni dizel motor
CO2Emisija u skladu sa postupkom merenja EU odredbe 2016/1628 (stepen V)	g/kWh	932,0
Način hladenja	-- Hladenje vdom
Smer obrtanja	-- Suprotno smeru kazaljke sata
Otvor	mm 70
Hod	mm 82
Radna zapremina	cm³	1116
Količina ulja	I	3,5
Broj obrtaja pri radu	1/min	2500
Maksimalan broj obrtaja	1/min	2500
Broj obrtaja u praznom hodu	1/min	1300
Maks. snaga	kW/PS	15,8 / 21,5
Maksimalni obrtni moment pri 2400-2900 1/min	Nm	84,1
Filter za ulje	-- Filterski uložak
Filter za usisni vizduh	-- Unutrašnji/spoljašnji filterski uložak
Filter za gorivo	-- Filterski uložak
Električne komponente
Akumulator	V, Ah	12, 62
Generator trofazne struje	V, A	12, 55
Pokretć	-- Elektrostarter
Hidraulicke komponente
Količina ulja u kompletnom hidraulickom sklopu	I	35
Količina ulja u hidraulickom rezervaoru	I	28
Vrste ulja
Motor (preko 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (0 do 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (ispod 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hidraulika	-- HV 46
Posuda za nakupljenu prljavstinu
Maksimalna visina pražjenanja	mm 1470
Zapremina posude za prljavstinu	I	500
Valjak za metenje
Prečnik valjka za metenje	mm 380
Širina valjka za metenje	mm 1200
Broj obrtaja	1/min	360
Profil metenja	mm 80
Bočna metla
Prečnik bočnih metli	mm 600
Broj obrtaja (kontinualno)	1/min	0 - 54
Gume
Veličina napred -- 5.00-8 10PR
Veličina pozadi -- 4.00-8 8PR
Kočnica
Prednji toškovi -- mehanička
Zadnji točak -- hidrostatička
Filterski i usisni system
Tip -- Vrećasti filter
Broj obrtaja 1/min 2900
Površina filtera za finu prašinu m	2	7
Nominalni podpritsisak usisnogSYSTEM mbar 18,5
Nominalni zapreminski protok usisnogSYSTEM m	3/h 1650
Vibrazioni system -- Elektromotor
Okolni uslovi
Temperatura	°C	-5 do +40
Vlažnost vazduha, bez stvaranja kondenzata	%	0 - 90
Izračunate vrednosti prema EN 60335-2-72
Emisija buke
Nivo zvučnog pritiska LpA	dB(A)	80
Nepouzdanost KpA	dB(A)	3
Nivo zvučne snage LwA + nepouzdanost KwA	dB(A)	102
Vibracije urežaja
Vrednost vibracije na ruci	m/s2	1,3
Sedište	m/s2	1,2
Nepouzdanost K	m/s2	0,2
Dimenzije i težine
Dužina x širina x visina	mm	2442x1570x1640
Poluprečnik okretanja udesno	mm	1515
Poluprečnik okretanja ulevo	mm	1600
Prazna težina	kg	1394
Dozvoljena ukupna težina	kg	2240
Dozvoljeno opterećenje prednje osovine	kg	1408
Dozvoljeno opterećenje zadnje osovine	kg	832
Zapremina rezervaora za gorivo, dizel	l	26
Zadržavamo pravo na tehníčke promene!

Izjava o skladnosti s predpisi EU

S tem izjavljamo, da ta tukaj opisana naprava po svoji zasnovi in načinu izdelave, z vsemi njenimi modeli, ki smo jih dali na trg, ustreza osnovnim zahtevam spodaj navedenih predpisov Evropske skupnosti o varnosti in zdravstvenem varstvu. Ta izjava preneha veljati, če se brez našega soglasja na napravi izvedejo kakršne koli spremembe.

Proizvod: Samohodni pometalni stroj z sesanjem

Tip: 1.186-xxx
