BD 304 C Bp - Avtomatski čistilec Kärcher - Brezplačna navodila za uporabo

Type izdelka	Samohodni čistilnik
Znamka	Kärcher
Model	BD 304 C Bp
Nazivna napetost	36,5 V DC
Kapaciteta akumulatorja	5,2 Ah
Povprečna moč	240 W
Vrsta zaščite	IP23
Pretok sesalnega zraka	4,9 l/s
Sesalna podtlaka	2,25 kPa (ECO način: 1,5 kPa)
Delovna širina	280 mm
Premer krtač	280 mm
Hitrost krtač	150 obr/min
Teoretična čistilna površina	560 m²/h
Kapaciteta rezervoarja za čisto vodo	3,0 L
Kapaciteta rezervoarja za umazano vodo	3,6 L
Dimenzije (D × Š × V)	555 × 375 × 1050 mm
Teža za transport	20 kg
Skupna teža	23 kg
Raven zvočnega tlaka LpA	< 70 dB(A)
Raven zvočne moči LwA	83,1 dB(A)
Polnilnik	Nordelettronica mod. NE316, 100-240 V, 50-60 Hz, 2-1 A

Pogosto zastavljena vprašanja - BD 304 C Bp Kärcher

Kako napolniti akumulator?

Glavno stikalo nastavite na 0, odstranite akumulator tako, da pritisnete na sprostitve. Polnilnik priključite na električno omrežje in njegovo stikalo nastavite na 1. Akumulator vstavite v polnilnik: prižge se rdeča LED. Ko rdeča LED ugasne, je akumulator popolnoma napolnjen. Lahko ga pustite v polnilniku.

Katero vrsto detergenta uporabiti?

Uporabljajte samo detergente, ki jih priporoča Kärcher, brez topil, klorovodikove ali fluorovodikove kisline. Izogibajte se izdelkom, ki izredno penijo. Upoštevajte navedena razmerja. Primeri: RM 743 (alkalni) v 0,5-2,0 %, RM 738 (kislinski) v 0,5-3,0 %, RM 780 (vzdrževalni) v 0,5-2,0 %.

Kako očistiti sesalno palico?

Obrnite sesalno palico na sprednji strani naprave. Odstranite sesalno cev. Zavrtite zapahi za 90° v nasprotni smeri urinega kazalca, dvignite nosilec in odstranite palico. Izperite jo z vodo in očistite ustnice z vlažno krpo. Preverite obrabo ustnic in jih po potrebi zamenjajte.

Kako zamenjati krtačo?

Odstranite rezervoarja za čisto in umazano vodo. Povlecite sprostitev krmila, postavite krmilo v navpični položaj. Napravo nagnite naprej. Odstranite staro krtačo in potisnite novo do konca na pogon.

Kaj storiti ob slabem sesanju?

Izpraznite rezervoar za umazano vodo. Očistite sesalno palico in cev. Preverite, da je pokrov rezervoarja za umazano vodo pravilno zaprt in da je zapiranje pravilno nameščeno. Preverite, ali rezervoar za umazano vodo ni zamašen, in očistite plovec na pokrovu.

Kako izprazniti rezervoar za umazano vodo?

Ustavite napravo. Obrnite oba zapaha navzgor, odstranite pokrov, nato odstranite rezervoar za umazano vodo. Odprite odtočno odprtino, popolnoma izpraznite rezervoar in ga sperite s čisto vodo. Zaprite in vstavite rezervoar nazaj na mesto, nato zaklenite pokrov.

Kakšna je funkcija ECO načina?

ECO način zmanjša moč čiščenja za varčevanje z energijo in podaljšanje avtonomije akumulatorja. Privzeto je aktiviran ob zagonu. Med ECO načinom in normalno močjo lahko preklapljate s pritiskom na ustrezno tipko.

Kako prevažati napravo?

Glavno stikalo nastavite na 0. Povlecite sprostitev krmila, nagnite krmilo v navpični položaj, nato potisnite napravo. Za prenašanje nagnite krmilo v vodoravni položaj in dvignite napravo za transportni ročaj. Teža: 20 kg (transport) do 23 kg (skupna).

Kako vzdrževati napravo po vsaki uporabi?

Izpraznite in sperite rezervoar za umazano vodo. Očistite pokrov in ventile. Izperite odprtino A z vodo in odpihnite odprtino C s stisnjenim zrakom. Izpraznite rezervoar za čisto vodo. Napravo sperite tako, da krtačo eno minuto vrtite s čisto vodo. Zunanjost očistite z vlažno krpo. Očistite sesalno palico in krtačo, preverite njuno obrabo. Napolnite akumulator.

Kaj storiti, če se naprava ne zažene?

Preverite, da je glavno stikalo na 1. Če se na zaslonu prikaže sporočilo o napaki, ustavite napravo in se obrnite na servis. Prepričajte se, da je akumulator pravilno vstavljen. Preverite raven napolnjenosti na zaslonu in po potrebi napolnite akumulator.

NAVODILA ZA UPORABO BD 304 C Bp Kärcher

Pred prvnim pouzitim sveho za-rizenisi prectete tento puvodni

Hlavni spinač nastavte na „0".
Posunte pojistku riditek nahoru a podrzte ji.
Změnte sklon fiditek.
Uvolnete pojistku fiditek.

Odstranéni nadrze nadrze na znečistěnou vodu

Hlavni spinač nastavte na „0".

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejso uporabo ali za naslednjega lastrika.

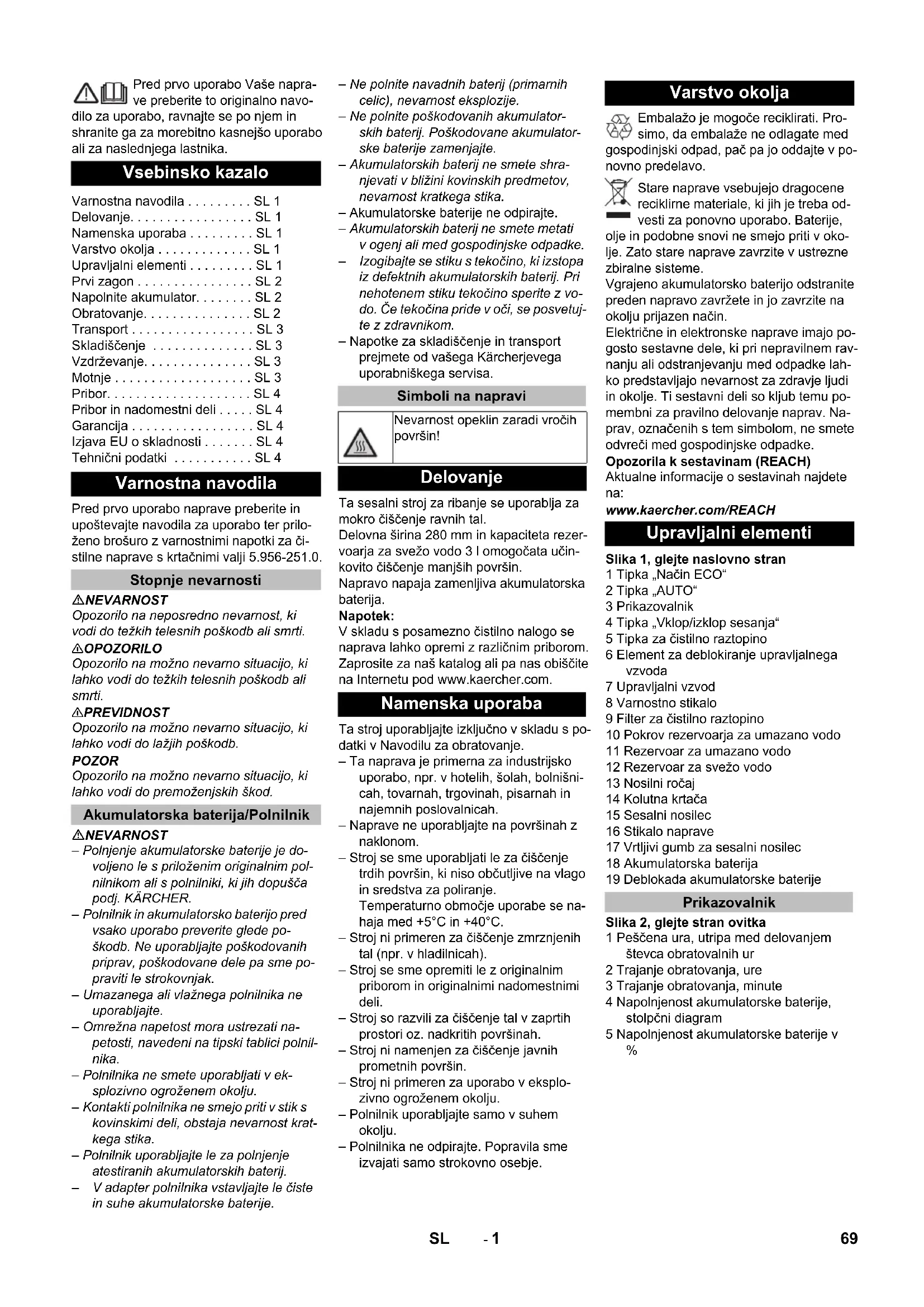

Vsebinsko kazalo

Tehnični podatki SL 4

Varnostna navodila

Pred prvo uporabo naprave preberite in upostevajte navodila za uporabo ter prilozeno brosuro z varnostimi napotki za cistilne napravse krtacnimi valji 5.956-251.0.

Stopnje nevarnosti

NEVARNOST

Opozorilo na neposredno nevarnost, ki vodi do tezkih telesnih poskodb ali smrti.

△OPOZORILO

Oporozilno na mozno nevarno situacijo, ki Iahko vodi do tezkih telesnih poskodb ali smrti.

PREVIDNOST

Oporzorilo na moznno nevarno situaciono, ki lahko vodi do lazhij poškodb.

POZOR

Opozorilo na możno nevarno situácijo, ki laho kovdi do premożenjskih skod.

Akumulatorska baterija/Polnilnik

ANEVARNOST

• Polnjenje akumulatorske baterije je dovoljeno le s prilozenim originalnim polnilnikom ali s polnilniki, ki jih dopušca podj. KÄRCHER.
• Polnilnik in akumulatorsko baterijo pred vsako uporabo preverite glede poskodb. Ne uporabljaje poskodovanih priprav, poskodovane dele pa sme popraviti le strokovjak.
• Umazanega ali vlažnega polnilnika ne uporabljajte.
• Omrežna napetost mora ustrezati napetosti, navedeni na tipski tablici polnilnika.
• Polnilnika ne smete uporabljati v eksplozivno ogrozenem okolju.
• Kontakti polnilnika ne smejo priti v stik s kovinskimi deli, obstaja nevamost kratkega stika.
• Polnilnik uporabljaje le za poljenje atestiranih akumulatorskih baterij.

• Vadapter polnilnika vstavljaje le ciste in suhe akumulatorske baterje.

• Ne polnite navadnih baterij (primarnih celic), nevarnost eksplozije.

• Ne polnite poskodovanih akumulatorskih baterij. Po skodovane akumulator-ske baterije zamenjaje.
• Akumulatorskih baterij ne smete shranjnevati v blizini kovinskih predmetov, nevarnost katkega stika.
• Akumulatorske baterije ne odpirajte.
• Akumulatorskih baterij ne smete metati v ogenj ali med gospodinjske odpadke.
  Izogibajte se stiku s tekocino, ki izstopa iz defektnih akumulatorskih baterij. Pri nehotenem stiku tekocino sperite z vodo. Ce tekocina pride v oci, se posvetujte z zdravnikom.
  Napotke za skladijscenje in transport prejmete od vašega Kärcherjevega uporabniškega servisa.

Simboli na napravi

Nevarnost opeklin zaradi vrocih povrsin!

Delovanje

Ta sesalni stroj za ribanje se uporablja za mokro ciscenje ravnih tal.

Delovna sirina 280~mm in kapaciteta rezervoarja za svezo vodo 3 I omogocata učinkovito ciscenje manjsih povrsin.

Napravo napaja zamenljiva akumulatorska baterija.

Napotek:

V skladu s posamezno cistilno nalogo se naprava lahko opremi z razlicnim priborom. Zaprosite za naš katalog ali pa nas obisčite na Internetu pod www.kaercher.com.

Namenska uporaba

Ta stroj uporabljajte izključno v skladu s podatki v Navodilu za obratovanje.

-Ta naprava je primerna za industrijsko uporabo,npr.v hotelih, Solah, bolnišnicah,tovarnah,trgovinah,pisarnah in najemnih poslovalnicah.
- Naprave ne uporabljajte na povrsinah z naklonom.
- Stoj se sme uporabljati le za ciscenje trdih povrsin, ki niso obcutljive na vlago in sredstva za poliranje.

Temperaturno območje uporabe se nahaja med +5^ in +40^ .

Stroj ni primeren za ciscenje zmrznjenih tal (npr. v hladilnicah).
- Stroj se sme opremiti le z originalnim priborom in originalnimi nadomestnimi deli.
- Stroj so razvili za cischenje tal v zaprtih prostori oz. nadkritih povrsinah.
- Stroj ni namenjen za ciscenje javnih prometnih povrsin.
- Stroj niprimeren za uporabo v eksplozivno ogrozenem okolju.
- Polnilnik uporabljaje samo v suhem okolju.
- Polnilnika ne odpirajte. Popravila sme izvajati samo strokovno osebje.

Varstvo okolja

Embalazo je mogoce reciklirati. Prosimo, da embalaze ne odlagate medodinjski odpad, pa c pa jo oddajte v pojo predelavo.

Stare naprave vsebujejo dragocene reciklirne materiale, ki jih je treba odvesti za ponovno uporabo. Baterije,

olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne systemd.

Vgrajeno akumulatorsko baterijo odstranite preden napravo zavrzejte in jo zavrzite na okolju prijazen naclin.

Elektricne in elektronske naprave imajo pogosto sestavne dele, ki pri nepravlinem ravnju ali odstranjevanju med odpadke lahko predstavljo nevarnost za zdravje ljudi in okolje. Ti sestavni deli so kljub temu pomembni za pravlino delovanje naprav. Naprav, označenih s tem simbolom, ne smete odvreci med gospodinjske odpadke.

Oporozilak sestavinam (REACH) Aktualne informacije o sestavinah najdetena:

Slika 1, glejte naslovno stran

1 Tipka,Način ECO
2 Tipka, AUTO
3 Prikazovalnik
4 Tipka „Vklop/izklop sesanja"
5 Tipka za Čistilno raztopino
6 Element za deblokiranje upravljalnega vzvoda
7 Upravljalni vzvod
8 Varnostno stikalo
9 Filter za cistilno raztopino
10 Pokrov rezervoorja za umazano vodo
11 Rezervoor za umazano vodo
12 Rezervoor za svezo vodo
13 Nosilni ročaj
14 Kolutna krtaca
15 Sesalni nosilec
16 Stikalo naprave
17 Vrtljivi gumb za sesalni nosilec
18 Akumulatorska baterija
19 Deblokada akumulatorske baterije

Prikazovalnik

Slika 2, gleje stran ovitka

1 Pešcena ura, utripa med delovanjem stevca obratovalnih ur
2 Trajanje obratovanja, ure
3 Trajanje obratovanja, minute
4 Napoljenost akumulatorske baterije, stolpci ni diagram
5 Napoljenost akumulatorske baterije v %

Simboli na napravi

Open	Deblokada akumulatorske ba-terije
	Nosilni ročaj
	Dvignjen sesalni nosilec
	Spušćen sesalni nosilec
	Izpustna odprtina, umazana voda
	Naprave s polnimi rezervoorji ne obráčajte navzgor.

Prvi zagon

Pred prvo uporabo povsem napolnite akumulatorsko baterijo.

Napolnite akumulator

Slika 3, gleje stran ovitka

1 Stikalo polnilnika
2 Rdeca LED-dioda, stanje polnjenja sveti rdece: Akumulatorska baterija se polni. izklopljena: Akumulatorska baterija je povsem napolnjena.

3 Zelena LED-dioda, napajanje

Stikalo naprave obrnite na "0".
Deblokirajte akumulatorsko baterijo in jo odstranite iz naprave.
Vtaknite omreznvi vtic polnilnika.
Stikalo polnilnika nastavite na 1^4 - zelena LED-dioda sveti.
Akumulatorsko baterijo vstavite v polnilnik - rdeca LED-dioda sveti.

Akumulatorska baterija je povsem napolnjena, ko rdeča LED-dioda ugsne.

Napotek:

Akumulatorska baterija lahko po koncu polnjenja ostane v polnilniku.

Obratovanje

Vstavljanje akumulatorske baterije

Akumulatorsko baterijo odstranite iz polnilnika.
Akumulatorsko baterijo vstavite v napravo, da se zaskovi.

Montaža krtace

Slika 4, glejte stran ovitka

Napravo obrite navzgor.
Krtaco do konca potisnite na sojemalnik.

Nastavitev upravljalnega vzvoda

Stikalo naprave obrnite na "0".
Element za deblokiranje upravljalnega vzvoda povlceite navzgor in ga zadržite.
Spremenite naklon upravljalnega vzvoda.
Spustite element za deblokiranje upravljalnega vzvoda.

Snemanje rezervoarja za umazano vodo

Stikalo naprave obrnite na "0".

Slika 5, glejte stran ovitka

Oba zapaha obrnite navzdol.
Dvignite rezervaar za umazano vodo.

Polnjenje rezervaorjarza za svezo vodo

PREVIDNOST

Nevarnost poskodbe. Uporabljaje le prirocljiva cistilna sredsta. Za druga cistilna sredsta uporabnik nosi povecano tveganje glede varnosti obratovanja in nevarnosti nesrece. Uporabljaje le cistilna sredsta, ki ne vsebujejo topil, solne in fluorovodikove kisline.

Upostevajte varnostra opozorila na cistilih.

Napotek:

Ne uporabljajte močno penečih se Čistilnih sredstev.

Upostevajte naptoke o doziranju.

Priporočljiva Čistilna sredstva:

Uporaba Čistila Dozirana
Bazićno sredstvo za Čišćenje z nego	RM 743	0,5 - 2,0%
Kislo sredstvo za Čišćenje z nego, za sanitarije, kopalisišca itd. Odstanja vodni ka-men.	RM 738	0,5 - 3,0%
Negovalno sredstvo za brisanje EXTRA	RM 780	0,5 - 2,0%

Slika 6, glejte stran ovitka

1 Rezervoor za svezo vodo
2 Izpustna odprtina rezervaorja za svežo vodo
3 Pokrov rezervaarja za svežo vodo
4 Odprtina za polnjenje rezervojarza za svezo vodo

Snemite rezervaar za umazano vodo.
S stroja odstranite rezervoor za cistovodo.
Preverite, ali je izpustna odprtina pravilno zaphta.
OdpritePokrovrezervoarja za svezok vodo.
Dolijte mešanico vode in Čistilnega sredstva. Najvišja temperatura tekocine sme znašati 50^ .
→ ZapritePokrovrezervoorja za svezo vodo.
V stroi vstavite rezervor za cisto vodo.
Namestite rezerovoar za umazano vodo in ga blokirajte.

Cischenje

Slika 7, gleje stran ovitka

1 Vrtljivi gumb za sesalni nosilec
2 Stikalo naprave
3 Varnostno stikalo
4 Tipka „Način ECO ^4

Vrtljivi gumb za znižanje sesalnega no-silcazasukajte v smeri urnega kazalca. Sesalni nosilec se spusti.
Stikalo naprave obrnite na "I".
Varnostno stikalo povlecite do upravljalnega vzvoda. Krtacni pogon in sesanje se vklopita.

Na začetku Čišćenja naprava deluje v načinu ECO. Na zaslonu je prikazan napis "ECO".

Tipka, Način ECO^® omogoca preklop med načinom ECO in načinom z većjozmoglji-vostjo Čišćenja.

Izpustite varnostno stikalo.
Pritisnite tipko „Način ECO".
Varnostno stikalo povlecite k upravljal-nemu vzvodu.

Odmerjané cistilne raztopine

Med delovanjem naprave pritisnite tipko za cistilno raztopino. Odmerek se prikaze na zaslonu. Ob vsakem pritsku tipke se odmerek spremeni za eno stopnio.

Slika 8, gleje stran ovitka

1 Odmerjanje cistilne raztopine - IZKLO-PLJENO
2 Odmerjanje cistilne raztopine - 3. stopna

Vzvratno sesanje

Upravljalni vzvod potisnite navzdol, da dvignete krtacko. Sesalni nosilec se za-vrti na sprednjo stran naprave.
Spustite napravo.
Napravo vlecite vzvratno.

Ciscenje brez sesanja

Stikalo naprave obrnite na "0".
Sesalni nosileczasukajte na sredino pod stroj.
Sesalni nosilec dvignite, pritisnite vrtljivi gumb sesalnega nosilca in ga obrnite v smeri urnega kazalca.
Stikalo naprave obrnite na "I".
Pritisnite tipko za sesanje. Sesanje zaustavi po prbl. 15 sekundah.
Opravite cišćenje.

Zaključek Čišćenja

Izpustite varnostno stikalo.
Stikalo naprave obrnite na "0".
Sesalni nosilec dvignite, pritisnite vrtljivi gumb sesalnegasnilca in ga obrnite v smeri urnega kazalca.
Element za deblokiranje upravljalnega vzvoda povlecite naviggor in ga zadržite.
Upravljalni vzvod postavite navpicno.
Spustite element za deblokiranje upravljalnega vzvoda.

Praznjenje rezervoarja za umazano vodo

Napotek:

Pri polnem rezervoorju za umazano vodo plovec zapre sesalni kanal. Sesanje se prekine. Izpraznite rezervoor za umazano vodo.

△OPOZORILO

Upostevajte lokalne predipse za ravnanje za odpadno vodo.

Slika 9, gleje stran ovitka

1 Zapah

2 Pokrov rezervaarja za umazano vodo
3 Rezervoor za umazano vodo
4 Rezervoor za svezo vodo
5 Zapiralo rezervaorja za umazano vodo

Oba zapaha obrnite navzgor.
SnemitePokrov.
Snemite rezervoar za umazano vodo (gleje poglavje „Snemanje rezervaorja za umazano vodo").
Izlijte umazano vodo.
Odpritz zapiralo.
Rezervoor popolnoma izpraznite.
Rezervoar za umazano vodo izperite s cisto vodo.
Zaprite zapiralo.
Rezervoor za umazano vodo previdno namestite na rezervoor za svezo vodo. Sestavnih delov, označenih s pušćico, ne poskodujte.
Zapaha obrnite navzgor.
NamestitePokrov inga blokirajte.

Praznjenje rezervoarja za svežo vodo

Snemite rezervoar za umazano vodo (gleje poglavje „Snemanje rezervaorja za umazano vodo").

Slika 6, glejte stran ovitka

1 Rezervoor za svezo vodo
2 Izpustna odprtina rezervaorja za svežo vodo
3 Pokrov rezervaorja za svežo vodo
4 Odprtina za polnjenje rezervojarza za svežo vodo
S stroja odstranite rezervoor za cisto vodo.
Odpritizpustno odprtino rezervojarza svezo vodo.
Izljte cistilno tekocino.
ZapritePokrovrezervojarza svezo vodo.
Vstroj vstaviterezervor za cisto vodo

Transport

PREVIDNOST

Nevarnost osebnih poskodb in poskodb stvari! Pri transporte upoštevajte težo naprave.

Stikalo naprave obrite na "0".
Element za deblokiranje upravljalnegavzvoda povlecite naviggor in ga zadržite.
Upravljalni vzvod postavite v navpici položaj.
Spustite element za deblokiranje upravljalmega vzvoda.
Potiskajte napravo.

ali

Stikalo naprave obrnite na "0".
Element za deblokiranje upravljalnegavzvoda povlecite naviggor in ga zadržite.
Upravljalni vzvod postavite v vodoravni položaj.
Dvignite stroj s pomocjo nosilnega rocaja in ga nesite.
Pri transportu v vozilih napravo zavarujte proti zdrsu in prevnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Skladišćenje

PREVIDNOST

Nevarmost osebnih poskodb in poskodb stvar! Pri shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrževanje

NEVARNOST

Nevamost telesne poskodbe zaradi nehoteno zagnane naprave.

Pred vsemi deli na napravi izklopite napravo in odstranite akumulatorsko baterijo.

POZOR

Nevarnost poškodovanja naprave zaradi iztekajće vode. Pred servisiranjem izpraznite rezervoor za umazano in za Čisto vodo.

Vzdrzevalni načrt

Po delu

POZOR

Nevamost poskodbe. Naprave ne škropite
z vodo in ne uporabljajte agresivnih Čistilnih
sredstev.

Izpraznite rezervoor za umazano vodo.
Rezervoar za umazano vodo izperite s cisto vodo.
Pokrov posode za umazano vodo očistite pod tekočo vodo.

Ventile plovcev ocistite z mokro krpo. Odprtino z oznako, A" sperite z vodo. Odprtino z oznako, C" spihajte s stisnenim zrakom.

Izpraznite rezervoor za svezo vodo.
Napravo splahnite: Napolnite rezerovoar za Čisto vodo s Čisto vodo (brez Čistilnih sredstev) in pustite, da stroj deluje za odobje ene minute z vključenim namakanjem šćetk.

Izpraznite rezervaor za svezo vodo.
Zunanjost stroja očistite z vlažno krpo, namoceno v blago milnico.
Ocistite sesalni nosilec, preverite galede obrabe in po potrebi zamenjaje sesalna nastavka (glejte ,Vzdrzevalna dela").
Ocistite sesalno gibko cev.
Ocistite krtaco in preverite, ali je obrjena.

Minimalna dolzina dlacic: 10mm

Napolinite akumulatorsko baterijo.

Tedensko

Ocistite filter za cistilno raztopino (glejte, Vzdrzevalna dela').

Letno

Predpisano inspekijo stroja glide var-nosti mora opraviti elektro strokovjak.

Vzdrževanje

Ciscenje sesalnega nosilca

Slika 10, gleje stran ovitka

1 Držalo sesalnega nosilca
2 Sesalni nosilec
3 Gibka sesalna cev
4 Tesnilo
5 Sesalni nastavek

Sesalni nosilec obrnite na sprednjo stran naprave.
Sesalno cev snemite s sesalnega nosilca.
Zapahazasukajte v nasprotno smer ur- nega kazalca za pribl. 90^
Dvignite drzalo in izvolecite sesalni nosilec (ne izgubite tesnila).
Sesalni nosilec in sesalna nastavka sperite z vodo. Nato jih očistite z mokro krpo.
Preverite sesalna nastavka. Obrabljen sesalni nastavek obrnite ali zamenjaje.
Sesalni nosilec ponovno namestite na napravo.
Snemite rezervoor za svezo vodo.
Snemite rezervoor za umazano vodo.
Element za deblokiranje upravljalnega vzvoda povlecite naviggor in ga zadrži-te.
Upravljalni vzvod postavite v navpici položaj.
Spustite element za deblokiranje upravljalnega vzvoda.
Stroj nagnite nazaj.
Izvlecite krtaco.
Novo krtaco do konca potisnite na sojemalnik.
→ Snemite rezervoor za umazano in re-zervoor za svezo vodo.
Snemite filter za cistilno raztopino in ga sperite z yodo.
Filter ponovno vstavite.
Namestite rezervaar za umazano in re-zervaar za svezo vodo.
V primeru nevarosti zmrzali:
Izpraznite rezervoor za svezo in umazano vodo.
Stroj shranite v prostoru zašcitenem pred zrmzali.
Nevamost telesne poskodbe zaradi nehoteno zagnane naprave.
Pred vsemi deli na napravi izklopite napravo in odstranite akumulatorsko baterijo.
Nevamost poskodovanja naprave zaradi iztekajce vode. Pred servisiranjem izprznite rezervar za umazano in za chisto vodo.
V primeru motenj, ki jih ne morete odpraviti s pomocjo te tabele, se obrnite na uporabniiski servis.
→ Glavno stikalo postavitena pozaj,1"
Ce se nazaslonu pojavi sporocilo o napaki, napravo takoj izklopite in stopite v stik s servisno sluzbo.
Akumulatorsko baterijo pravilno vstavi-te v napravo.
Na zaslunu preverite napoljenost baterije in jo po potrebi napolinite.

Zamenjava krtace

Cischenje filtra za cistilno raztopino

Zasčita pred zmrzali

Motnje

NEVARNOST

POZOR

Naprava se ne zažene

Težave pri polnjenju akumulatorske baterije

Omrežni kabel pravilno povežite s polnilnikom in z vtčnico.
Preverite, ali je polnilnik primeren za obstojece elektricno omreje.

Prikaz motenj polnilnika

Rdeca LED-dioda utripne 1-krat. Akumulatorska baterija je okvarjena.
Rdeca LED-dioda utripne 2-krat ali 3-krat.

Motnja v polnilniku.
Polnilnik izklopite, nekoliko počakajte in ga ponovno vklopite.
Ce se napaka še naprej pojavlja,Pokli-cite uporabniški servis.
-Rdeca LED-dioda utripne 4-krat. Polnilnik je pregret. Polnilnik postavite na prosto, da se bo ohladil s pomojo izmenjave zraka. Pocakajte, da se polnilnik ohladi.

Akumulatorska baterija je prazna po katkotrajnem delovanju.

Povsem napolnite akumulatorsko baterijo.

Premalo cistilne raztopine

Preverite napoljenost rezerovojarza za svezo vodo.
Povecajte odmerek cistilne raztopine.
Ocistite filter za cistilno raztopino.

Slaba zmogljivost cischenja

Povecajte odmerek cistilne raztopine.
Nastavite veçjo zmogljivost cisčenja.
Preverite primernost tipa krtace in cistil- nega sredstva.
Zamenjajte izrabljeno krtaco.

Slabo sesanje

Izpraznite rezervoor za umazano vodo.
Ocistite sesalni nosilec in sesalno gibko cev.
Preverite, ali je rezervaar za umazano vodo pravilno namešcen.
Preverite, ali je zapiralo v rezervoorju za umazano vodo pravilno namesceno.
Preverite, ali jePokrovrezervojarza za umazano vodo zamaşen.
Ocistite plovec naPokrovu rezervojarza umazano vodo.

Pribor

Pribor Naročniška šte-	vilka
Krtača, rdeča 6.670-127.0
Pogonska ploščica blazi-nice	6.670-129.0
Komplet sesalnih na-stavkov	6.670-234.0

Pribor in nadomestni deli

Uporabljajte samo originalen pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na www.kaercher.com.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih doloca naše prodajno predstavnistvo. Morebitne motnje na Vasem priboru, ki so posledica materialnih ali proizvodnih napak, v casu garancije brezplačno odpravljamo. V primeru uveljavlanja garancije, se z originalnim računom obrnite na prodajalca oziroma najblžji uporabniški servis.

Izjava EU o skladnosti

S to izjavo potrujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdela-ve ustreza temeljinim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, Če kdo napravo spremeni brez našega soglasja.

Proizvod: Talni Čistilnik

Tip: 1.783-xxx

Uporabljeni usklajeni standardi:

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 62233: 2008

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2: 2015

Uporabni nacionaln standardi:

Podpisniki ravnajo po navodilih in s pooblastilom uprising.

Pooblascena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Nazivna napetost VDC	36,5
Kapaciteta akumula-torja	Ah 5,2
Srednji odvizem moči W	240
Vrsta zaščite IP23

Sesanje

Sesalna moč, količina zraka	I/s 4,9
Sesalna moč, podtlak	kPa	2,25
Sesalna moč, podtlak, eco	kPa	1,5

Cistilna krtaca

Delovna širina	mm	280
Premer krtac	mm	280
Število obratov krtac	1/min	150

Mere in teza

Teoretična površinska moč	m/z/h	560
Prostornina rezervaar-ja za svežo/umazano vodo	I	3,0/3,6
Dolžina x širina x viši-na	mm	555 x 375 x 1050
Transportna teža	kg	20
Skupna teža	kg	23

Ugotovljene vrednosti v skladu z EN 60335-2-72

Vrednost vibracij dlan-roka	m/s2	<2,5
Nivo hrupa LpA	dB(A) <70
Negotovost KpA	dB(A)	2.3
Nivo hrupa ob obremenitve LWA	dB(A)	83,1
Negotovost KwA	dB(A)	2,3

Polnilnik

Nordelettronica mod. NE316
Nazivna napetost V	100..	240
Frekvenca	Hz 50-60
Poraba moči	A	2...1

Usisavanje pri voznji unatrag

Za podizanje Četke pritsnite upravljac prema dolje - usisna konzola okrece se na prednju stranu uredaja.
Spustite uredaj.
Povucite uredaj prema natrag.

Ciscenje bez usisavanja

→ Sklopek uredaja prebacite na "0".
Usisnu konzolu zakrenite na sredinu ispod uredaja.
Podignite usisnu konzolu, pritisnite okretni gumb usisne konzole i okrecite ga u smjeru kazaljke na satu.
→ Sklopek uredaja prebacite na "I".
Pritisnite tipku usisavanje - usisavanje se isključuje nakon otprilike 15 sekundi.
Obavite ciścenje.

Zavrsetak cişcenja

Pustite sigumosnu sklopu.
→ Sklopek uredaja prebacite na "0".
Podignite usisnu konzolu, pritsnite okretni gumb usisne konzole i okrecite ga u smjeru kazaljke na satu.
→ Bravicu upravlaja povucite prema gore i cvrsto je drzite.
Upravljacki stip postavite okomito.
Pustite bravicu upravljača.

Praznjenje spremnika prljave vode

Napomena:

Kad se spremnik prljave vode napuni, plovak blokira usisni kanal. Usisavanje se prekida. Ispraznite spremnik prljave vode.

UPOZORENJE

Pridržavajte se lokalnih propisa za zbrinja-vanje otpadne vode.
Iskljucite uredaj (vidi odlomak, Zavrsetak ciscenja").

Slika 9, vidi ovoj

1Zapor
2 Poklopac spremnika prljave vode

3 Spremnik prljave vode
4 Spremnik svjeze vode
5 Zatvarač spremnika prljave vode

Oba zapora zakrenite prema gore.
SkinitePoklopac.
Skinite spremnik prljave vode (vidi odlo-mak „Skidanje spremnika prljave vode").
Izljte prljavu vodu.
Otvorite zatvarač.
Potpuno ispraznite spremnik.
Spremnik prljave vode isperite cistom vodom.
Zatvorite zatvarač.
Spremnik prljave vode oprezno postavite na spremnik svjeze vode. Ne ostecujte sastavnne elemente koji su označeni strelicom.
Bravice zakrenite prema gore.
Postavite pričvrstitePoklopac.

Praznjenje rezervoara za svežu vodu

Skinuti rezervaor za prljavu vodu (pogledati odeljak "Skidanje rezervaora za prljavu vodu").

Slika 6, vidi omot

1 Rezervoor za svezu vodu
2 Ispusni otvor rezervoara za svezu vodu
3 Poklopac rezerovoara sveže vode
4 Otvor za punjenje rezervaora za svežu vodu

Skinite rezervoor sveze vodes uredaja.
Otvoriti ispusni otvor na rezervoaru za svezu vodu.
Izljte tecnost za pranje.
ZatvoritePoklopacrezervoara sveze vode.
Rezervoor sveze vode stavite u urejad.

Transport

△OPREZ

Opasnost od povreda i ostecenja! Prilikom transporte pazite na tezinu ureda.

Prekidač ureža prebacite na "0".
Deblokadu upravlaja povuci prema gore i cvrsto drzati.
Zakrenuti upravljač u uspravan položaj.
Pustiti deblokadu upravlaca.
Gurajte uredaj.

i

Prekida ureda ja prebacite na "0".
Deblokadu upravlaja povuci prema gore i cvrsto drzati.
Zakrenuti upravlač u vodoravan položaj.
Urejd podignite i nosite drzeci ga za ručku za nošenje.
→ Prilikom transporte vozilima osiguraje uredaj od klizanja i nakretanja u skladu sa odgovarajućim važćim propisima.

Skladištenje

△OPREZ

Opasnost od povreda i ostecenja! Pri skladistjenju imaje u vidu tezinu uredaja.
Ovaj uredaj se sme skladistiti samo u zatvorenim prostorijama.

Nega i odrzavanje

OPASNOST

Opasnost od povreda nehoticnoPokrenutim uredajem.

Ladetaja trucejuma indikacija

-1 reizi mirgo sarkanā gaismas diode Akumulators ir bojats.
-2 reizes vai 3 reizi mirgo sarkanā gaismas diode
