NAVODILA ZA UPORABO PW1300S BLACK & DECKER

Visokotlačni uredaj za pranje

Prijevod izvorne upute

Visokotlačni Čistilec

Prevod izvirnih navodil

Hogtryckstvatt

5.1 Predpokladane pouziti

Tento pristroj je urcen pro domaci pouziti k cisiteni vozidel, stroju, Iodi, zdiva atd. a k odstrańovani odolnych necistot s pouzitim vody a biologicky odbouratelnych chemickych prostredku.

6.5.1 Mista priipojeni

Vypust vody (ODTOK)
Privod vody s filtrum (PRIVOD)

6.5.2 Pripojen k vodovodni siti

Pristoj muze byt pripojen primo k vodovodni siti zdroje pitne vody, pouzePokud je privodni hadice vybavena zpétnou klapkou ventilu v souladus platnymi prdepisy. Prumerhadice musi byt minimalne 13 mm, hadice musi byt vyztuzena a dlouha ne vice nez 25 m.

4.2.1 Dokumentacija prilozena uz uredjat

A1 Prirucnik za uporabu i odrzavanje
A2 Sigurnosne upute
A3 Izjave o sukladnosti
A4 Jamstvene odredbe

4.3 Odlaganje pakiranja

Materijali korišeni za pakiranje uredaja nisu šteti na okoliš ali se i dalje moraju reciklarati ili odložiti u skladu s relevantnim propisima u zemlju i kojoše uredaj koristi.

5 TEHNICKE INFORMACIJE (SL.1)/STRANICA 3

5.1 Namjena

Ure'daj je namijenjen za osobnu uporabu i ciscenje vozila, strojeva, brodova, zgrada i sluzi za uklanjanje tvrdokorne prljavstine uz uporabu ciste vode i biorazgradivih kemijsikh sredstava za ciscenje. Motori vozila mogu se prati samo akso prljava voda odaze u skladu sactualnim vazecim propisima.

• Temperatura ulazne vode: pogledajte podatkovnu pločicu na urežaju.
• Tlak ulazne vode: min. 0,1 MPa - maks. 1 MPa.
• Radna temperatura okoline: iznad 0^ .
  Uredaj je u skladu s normama IEC 60335-1 i IEC 60335-2-79.

5.2 Rukovatelj

Simbol prikazan na sl. 1 označava rukovatelja kojem je stroj namijenjen (profesionalca ili neprofesionalca).

5.3 Glavni dijelovi

B2 Baca
B3 Pistolj sa sigurnosnom hvataljkom
B4 Elektrni kabel s utikacem (na modelima s ovom značajkom)
B5 Visokotlačno crijve
B6 Spremnik sredstva za ciścenja
B7 Čep za ulje (na modelima s ovom značajkom)

E Mlaznica

F Regulator sredstva za ciscenje (na modelima s ovom značajkom)
G Regulator tlaka (na modelima s ovom značajkom)
L Vodeni filter

5.3.1 Pribor (ako je uklucen u isporučeni paket - pogledajte sl. 1)

C1 Alat za ciscenje mlaznice

C9

Adapter

C2 Komplet za rotirajuću ml.

C10 Vijci

C3 Ručka

C11 Nosaci

C4 Cetka

C12 Poluga

C13 Komplet sredsta za cijscenje

C6 Komplet za usisavanje vode

C14 Kotaci

C7 Komplet cijevne mlaznice

C15 Cijev za mazivo

C8 Komplet cetke za cijscenje

C16 Mjeraču tlaka

velikih povrsina

C17 Adapter

5.4 Sigurnosni uredaji

-Pokretac(H)

Pokretacje ureadaj koji sprječava nehoticnu uporabu uredaja.

Upozorenje - opasnost!

Nemojte namješati ili mistrnjati postavku sigurno

snog ventila ili sigurnosnih uredaja

• Sigurnosni ventil i/ili ventil za ogranicenje tlaka.

Sigurnosni ventil je i ventil za ogranicenje tlaka. Kad se otpusti okidač pistolja, ventil se otvara i voda kruži kroz ulaz crpke ili se ispusta na tlo.

• Termostatski ventil (D1 ako je ugraden)
  Ako temperatura vode premasuje temperatur koju je odredio proizvodač, termostatski ventil ispustva vruću vodu i ušiva količinu hladne vode koja je Jednaka količini ispustene vode sve dok se ne uspostavi odgovarajuca temperatura.
• Sigurnosna hvataljka (D): sprječava nehotićno raspršivanje vode.
• Prekidač za preopterecenje: zaustavlja urežaj u slučaju preopterecenja.

6 INSTALACIJA (SL. 2)/STRANICE 4-5

6.1 Sklapanje

Upozorenje - opasnost!

! Instalacija i sklapanje moraju se izvesti dok je uredaj isključen iz elektronegenergetske mreze.

6.5.2 Spajanje na vodovodnu mrezu

Urejaj smije spojiti na glavnu vodovodnu mrezu pitke vode samo ak je opremjen ventilom za sprječavanje povratnog toka u skladu s važecim propisima. Crijevo treba imati promjer od majmanje 13mm biti ojacano i ne dulje od 25m

6.5.3 Usisavanje vode iz otvorenih spremnika

1) Montirajte dovodno crijevo s filtrom na ULAZ za vodu i umetnite ga na dno spremnika.
2) Provjetrite zrak iz uredaja:
a)Odvijte baca.
b) Pokrenite uredaj i drzite pistolj otvorenim swe dok zračni mjehuriči ne prestanu izlaziti van.
3) Isključite uredaj i zavnite bacač.
N.B.: majveca visina usisa je 0,5 m. Usisno cijevo treba napuniti prise uporabe.

7 PRILAGODBE (SL. 3)/STRANICA 6

7.1 Prilagodba mlaznice za raspršivanje (Za modele s ovom značajkom)

Protok vode prerlagodava se regulacijom mlaznice (E).

Oznaka stroja Visokotlačni uredaj za pranje

Br. modela PW 1300 S PW 1500 S PW 1500 S PLUS

Nazivna snaga 1,3 kW 1,5 kW 1,5 kW

I skladu sa sljedecim europskim direktivama:

2006/42/EZ, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU i 2000/14/EZ

i da je proizveden u skladu sa sljedecim normama ili normiranim dokumentima:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

Ime i adresa osobe odgovorne za izdavanje tehnicke dokumentacije: Stefano Reverberi / AR Glavni direktor

Via ML King, 3 - 41122 Modena, Italija

Postupak procjene sukladnosti koji propisujte Direktiva 2000/14/EZ izveden je u skladu s Prilogom V.

Br. modela PW 1300 S PW 1500 S PW 1500 S PLUS

Izmjerena razina jacline zvuka: 82 dB (A) 83 dB (A) 83 dB (A)

Zajamcena razina jacine zvuka: 83 dB (A) 84 dB (A) 84 dB (A)

Datum: 03.02.2016.

MODENA (I)

Stefano Reverberi

Jamstvo

Valjanost jamstva u skladu je s odgovarajucim zakonodavstvom u zemlji u kojoj se proizvod prodaje (osim ako proizvoac ne navede drukcije).

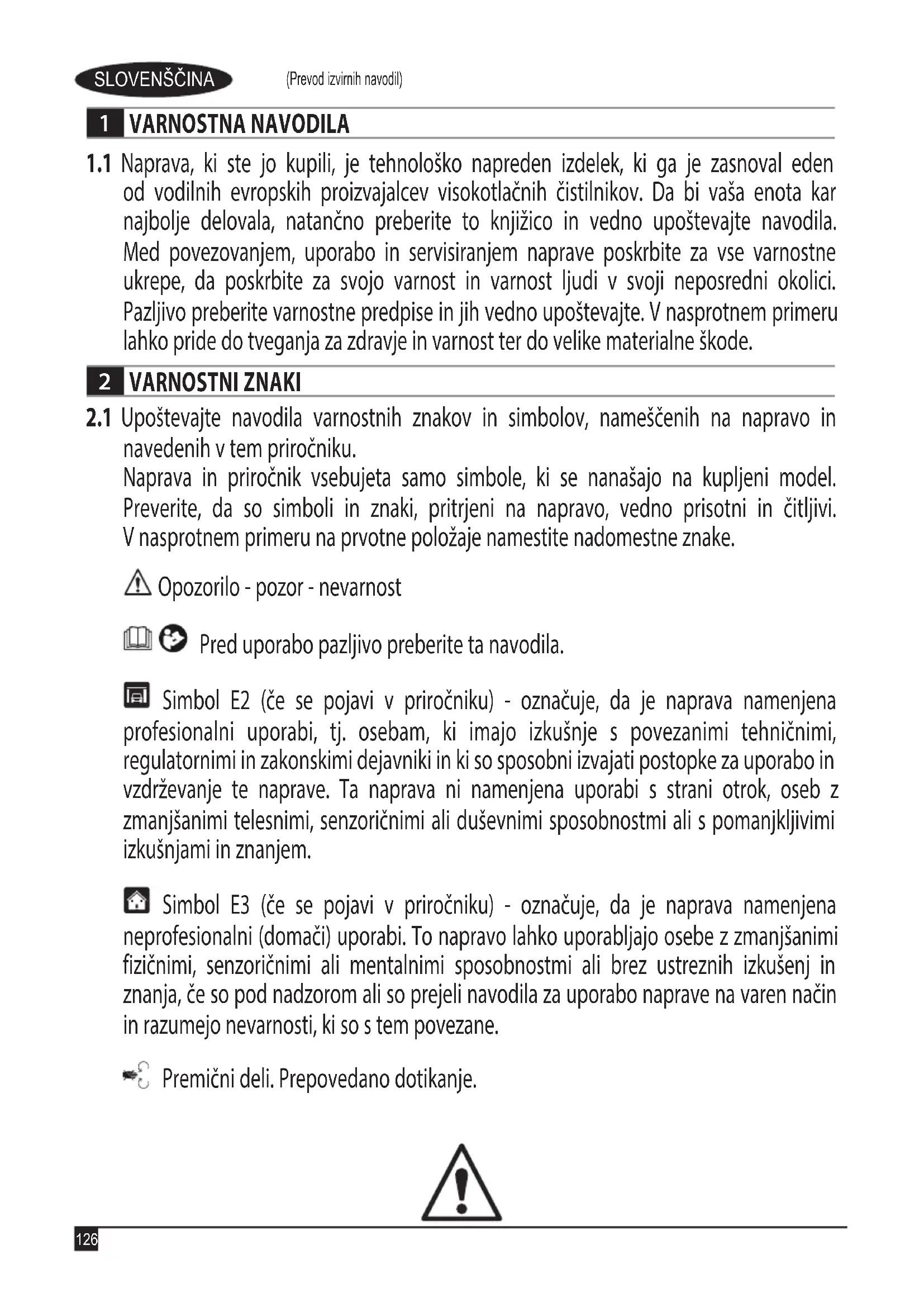

1.1 Naprava, ki ste jo kupili, je tehnolosko napreden izdelek, ki ga je zasnoval eden od vodilnih evropsikh proizvajalcev visokotlačnih Čistilnikov. Da bi vaša enota kar najbolje delovala, natančno preberite to knjžico in vedno upostevejte navodila. Med povezovanjem, uporabo in servisiranjem naprave poskrbite za vse varnostne ukrepe, da poskrbite za svojo varnost in varnost ljudi v svoji negosredni okolici. Pazljivo preberite varostne predpise in jih vedno upostevejte. V nasprotnem primeru lahko pride do tveganja za zdravje in varnost ter do velike materialne škode.

2 VARNOSTNI ZNAKI

2.1 Upostevajte navodila varnostnih znakov in simbolov, nameščenih na napravo in navedenih v tem priročniku.

Naprava in priročnik vsebujeta samo simbole, ki se nanašajo na kuplejeni model. Preverite, da so simboli in znaki, pritrjeni na napravo, vedno prisotni in citljivi. V nasprotnem primeru na prvotre položaje namestite nadomestne znake.

Opozorilo - pozor - nevarnost

Pred uporabo pazljivo preberite ta navodila.

Simbol E2 (ce se pojav v prirocniku) - označuje, da je naprava namenjena profesionalni uporabi, tj. osebam, ki imajo izkušnje s povezanimi tehnicnimi, regulatornimi in zakonskimi dejavniki in ki so sposobni izvajati postopke za uporabo in vzdřevanje te naprave. Ta naprava ni namenjena uporabi s strani otrok, oseb zmanjsanimi telesnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem.

Simbol E3 (ce se pojav v prirocniku) - označuje, da je naprava namenjena neprofessionalni (domači) uporabi. To napravo lahko uporabljazo osebe z zmanjsanimi fizicnimi, senzoričnimi ali mentalnimi sposobnostmi ali brez ustreznih izkušenj in znanja, ce so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način in razumejo nevarnosti, ki so s tem povezane.

Premicni deli. Prepovedano dotikanje.

0 Polożaj za izklop

I Položaj za vklop

Zagotovljena raven moci zvoka

Znak za prepoved. Uporabnika obvešca, da lokalni predpisi lahko prepovedujejo op tega izdelka na vodovod s pitno vodo.

Opozorilni znak, ki opozarja uporabnika, da ne usmerja vodnega curka proti ljudem,Živalim,elektrčni opremi ali samemu izdelku.

Ta izdelek je uvršćen v razred izolacije II. To pomeni, da ima ojačano ali dvojno zaćijo (samo Če se simbol pojav na napravi).

Ta izdelek je uvrščen v razred izolacije I. To pomeni, da ima zašcitni ozemljitveni nik (samo Če se simbol pojav na napravi).

lzdelek je v skladu z zahevami ustreznih evropsikh direktiv.

Simbol E1 - označuje, da naprave ne smete odstraniti z gospodinjskimi opadki. Ko je predate prodajalcu ob nakupu nove naprave. Elektricnih in elektronskih delov rave ne smete znova uporabljati vnapačne namene, saj vsebujejo snovi, ki so arne za zdravje.

Nosite šcitnike sluha.

Nosite zašcitno masko.

Nosite zašcitodihal.

Nosite zašcitne rokavice.

Nosite zašcitno obutev.

Nosite zašcitna oblačila.

3 VARNOSTNA PRAVILA/PREOSTALA TVEGANJA

3.1 VARNOSTNE PREPOVEDI

3.1.1 OPOZORIO. Otroci NE smejo uporabljati naprave. Nadzorujte jih, da seznjo ne bi igrali.
3.1.2 OPOZORIO. Visokotlačni curki so lahko pri napacni uporabi nevarni.
3.1.3 OPOZORIO. NE uporabljaje naprave z vnetljivimi ali strupenimi snovmi ali izdelki, ki niso združljivi z njenim pravilnim delovanjem. Uporaba naprave v potencialno vnetljivi ali eksplozivni atmosferi je prepovedana.
3.1.4 OPOZORILO. NEVARNOST EKSPLOZije. NE uporabljaje naprave za prsenje vnetljivih tekocin.
3.1.5 OPOZORIO. Vodega curka NE usmerajte proti ljudem ali zivalim.
3.1.6 OPOZORILO. Vodnega curka NE usmerajte proti enoti sami, elektricnim delom ali drugi elektrici opremi.
3.1.7 OPOZORILO. Naprave NE uporabljajte, kadar so v njenem delovnem območju druge osebe, razen kadar nosijo zašcitna oblačila.
3.1.8 OPOZORIO. Vodnega curka nikoli NE usmerajte proti sebi ali drugim, da bi si očistili oblačila ali obutev.
3.1.9 OPOZORILO. NE uporabljaje naprave na prostem, ce dezije.
3.1.10 Opozorilo. NE pustite, da bi napravo uporabljali otroci, neusposobljene osebe ali tisti, ki niso prebrali ali razumeli navodil za uporabo naprave.
3.1.11 OPOZORILO. NE dotikajte se vtiča in/ali vtičnice z mokrimi rokami.
3.1.12 Opozorilo. NE uporabljaje naprave, ce je napajalni kabel postkodovan. Ce je napajalni kabel postkodovan, ga mora zamenjati proizvajalec, pooblascen servisni center ali podobno kvalificirane osebe, da preprecite nevarnost.
3.1.13 Opozorilo. NE uporabljaje naprave, ce je poskodovan napajalni kabel oziroma pomembni deli, kot so varovala, visokotlačna gumijasta cev in pistola.
3.1.14 OPOZORIO. NE zatikajte sprozilca v položaj za delovanje.

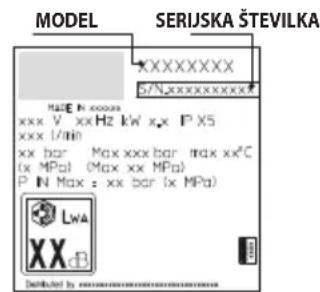

3.1.15 OPOZORILO. Preverite, da je na napravo namescena tipska ploscica. Ce ni, obvestite prodajalca. Naprav brez ploscic NE smete uporabljati, saj jih ni mogoce identificirati in so morda nevarne.
3.1.16 OPOZORIO. NE modificirajte ali prisagajaje nastavitev varnostega ventilai ali varnostnih naprav.
3.1.17 Opozorilo. NE spreminjaje prvotnega premera硬度 prsilne glave.

3.1.18 Opozorilo. NE premikajte naprave tak, da vlecete za ELEKTRICNI KABEL.
3.1.19 Opozorilo. Vozila ne smejo zapeljati cz visokotlačno cev.
3.1.20 Opozorilo. NE premikajte naprave tako, da vlecete za visokotlačno cev.
3.1.21 OPOZORILO. Ko visokotlačni curek usmerite proti pnevmatikam, ventilom pnevmatik ali drugim componentam pod tlakom, je potencialno nevaren. Ne uporabljaje kompleta vrtljive šobe, curek pa nj bo med Čišcenjem vedno vsaj 30 cm stran od takih delov.
3.1.22 OPOZORILO. Uporaba neoriginalne dodatne opreme ali drugih nadomestnih delov, ki niso posebej namenjeni za ta model, ni dovoljena. Vse spremembe naprave so prepovedane in iznicijo izjavo o skladnosti, proizvajalca pa odvezejo odgovornosti po civilnem in kazenskem pravu.

3.2 VARNOSTNI UKREPI

3.2.1 OPOZORIO. Vsi elektrichi vodniki MORAJO BITI ZASCIKENI pred vodnim curkom.
3.2.2 OPOZORIO. Prikljucitev na elektricno napajanje njizvede usposobljen elektricar skladno s standardom IEC 60364-1. Napravo opremite z napravo na diferencni tok, ki bo prekinila napajanje, ce ozemljitveni uhajavi tok preseze 30mA v 30~ms , ali napravo, ki preverja ozemljitev.
3.2.3 Opozorilo. MED zagonom lahko naprava povzroča šum na elektricnem omrežju.
3.2.4 OPOZORILO. Uporaba naprave zašcitnega stikala na diferencni tok zagotavlja dodatno zašcito za uporabnika (30 mA).
3.2.5 OPOZORIO. Modele brez vtica mora namestiti kvalificirano osebje.
3.2.6 OPOZORILO. Uporablajte samo odobrene elektricne podaljske s primernim presekom.
3.2.7 OPOZORILO. Vedno izklopite stikalo, ko napravo pustite brez nadzora.
3.2.8

Opozorilo. Visok tlak lahko povzroci odoobj delov: nositi morate zašcitna oblačila in opremo, ki je potrebna za zagotavljanje varnosti uporabnika.

3.2.9 OPOZORILO. Pred delom na napravi ODKLOPITE vtic.
3.2.10 Opozorilo. Preden pritisnete sprozilec, trdno PRIMITE pistolo, da preprecite povratni sunek.

3.2.11 OPOZORILO. UPOŠTEVAJTE lokalne predpise glede vodovodnega omrežja. Po IEC 60335-2-79 lahko napravo priključite negosredno na vodovod samo,Če je dovodna cev opremljena s protipovratnim ventilom izpustom, kot to doloca EN 12729, tip BA. Protipovratni ventil lahko narocite pri proizvajalcu.
3.2.12 OPOZORIO. Voda, ki priteče skozi protipovratni ventil, ni pitna.
3.2.13 OPOZORIO. Vzdrževanje in/ali popravilo elektrichnih component MORA izvajati kvalificirano osebje.
3.2.14 OPOZORILO. IZPUSTITE preostali tlak, preden odklopite cev z naprave.
3.2.15 OPOZORIO. Pred vsako uporabo in v rednih intervalih PREVERITE, da so vijaki pravilno zategnjeni in da deli nisoPokvarjeni ali obrbljeni.
3.2.16 OPOZORILO. UPORABLJAJTE SAMO detergente, ki ne bodo razjedli materiala oblog na visokotlačni cevi/elektricnem kablu.
3.2.17 OPOZORIO. PAZITE, da so ljudje in zivali oddaljeni majmanj 15 m (16 yd).
3.2.18 OPOZORILO. Ta naprava je zasnovana za uporabo s prilozenim detergentom oziroma detergentom, ki ga priporoča proizvajalec. Uporaba drugih detergentov ali kemikalij lahko negativno vpliva na varnost naprave.
3.2.19 OPOZORIO. Ne pustite, da detergent pride v stik s kozo, se posebej pa ne z očmi. Če pride v neposreden stik z očmi, jih temeljito izperite z vodo in se takoj obrnite na zdravnika.
3.2.20 OPOZORILO. Visokotlačne cevi, objemke in spojke so pomembni za varnost naprave. Uporabljaje samo tiste cevi, objemke in spojke za visok pritisk, ki jih priporoča proizvajalec.
3.2.21 OPOZORILO. Za zagotovitev varnosti naprave uporabljaje samo originalne rezervne dele proizvajalca ali dele, ki jih je odobril proizvajalec.
3.2.22 OPOZORILO. Neprimerni podaljski so lahko nevarni. Če uporabljate kabelski podaljšek, poskrbite, da je primeren za uporabo na prostem ter da je mesto prikljucitve suho in nad tlemi. Močno priporoćamo, da uporabite kolut za kabel, ki ohranja vticnico vsaj 60 mm nad tlemi.
3.2.23 OPOZORIO. Izklopite napravo in jo odklopite z napajanja pred sestavljanjem, ciscenjem, nastavljanjem, vzdhrzevanjem, shranjevanjem in transportom.
3.2.24 OPOZORILO. Vstavite komplet cevi za curek do rdece oznake, preden vklopite napravo.

4 SPLOŠNE INFORMACIJE (SLIKA 1) / 3. STRAN

4.1 Uporaba prirocnika

Ta priročnik je sestavni del naprave in ga morate shraniti za prihodnjo uporabo. Pred namestitvijo in uporabo enote ga natančno preberite. Če napravo prodate, mora prodajalec predati priročnik novemu lastniku skupaj z napravo.

4.2 Dobava

Naprava je dobavljena delno sestavljena v kartonasti skatli.

Vsebina kompleta je prikazana na sliki 1.

4.2.1 Dokumentacija, priložena napravi

A1 Priocnik za uporabo in vzdřevanje
A2 Varnostna navodila
A3 Izjava o skladnosti
A4 Garancijska izjava

4.3 Odstranjevanje embalaje

Embalazni materiali ne oneselfzuzije okolja, a jih morate reciklirati ali odstraniti skladno z ustreznimi predpis i vashi drzavi.

5 TEHNIÇNE INFORMACİJE (SLIKA 1) / 3. STRAN

5.1 Predvidena uporaba

Ta naprava je bila narejena za individualno uporabo za ciscenje vozil, strojev, colnov, zidov itd. Namenjena je odstranjevanju trdovratne umazanije s cisto vodo in biolosko razgradljivimi detergenti.

Motorje vozil lahko Čistite samo, Če umazano vodo odstranite skladno z veljavnimi predpisi.

Vstopna temperatura vode: gleje tipsko plošćica na napravi.
Vstopni tlak vode: min. 0,1 MPa - maks. 1 MPa.
- Temperatura okolice med delovanjem: nad 0^
Naprava je skladna's standardi IEC 60335-1 in IEC 60335-2-79.

5.2 Upravljavec

Simbol, prikazan na sliki 1, označuje upravljavca (professionale ali neprofessionalec).

5.3 Glavne componente

B2 Cevni podaljsek
B3Pistola z varovalom
B4 Elektricni kabel zvticem (na modelih s to fungcijo)
B5 Visokotlačna cev
B6 Rezervoor za detergent (na modelih s to funkcijo)
B7 Pokrovcek za olje (na modelih s to funkcijo)
E Soba
F Regulator detergenta (na modelih s to fungcijo)
G Regulator tlaka (na modelih s to fungcijo)
L Vodni filter

5.3.1 Dodatna oprema (ce je prilozena v paketu - glejte sliko 1)

C2 Komplet vrtljve sobe

C10 Vijaki

C3 Ročaj

C11 Nosilci

C4 Krtača

C12 Roica

C5 Kolut za gumijasto cev

C13 Komplet detergenta

C6 Komplet za sesanje vo

C14 Kolesa

C7 Komplet s cevno sobo

C15 Tuba z mazalno mastjo

C8 Komplet cistline krtace za

C16 Manometru

velike povrsine

C17 Adapter

5.4 Varnostne naprave

Zaganjalnik (H)

Zaganjalnik preprecuje nenamerno uporabo naprave.

Pozor - nevarnost!

Ne spreminjaje nastavitve varnostega ventila in ne

icirajte ventila.

Varnostni ventil in/ali ventil za omejevanje tlaka.

Varnostni ventil je tudi ventil za omejevanje tlaka. Ko sprostite sprozilec pistole, se ventil odpre, voda pa se spelje skozi dovod crpalke ali odtece na tla.

• Termostatski ventil (D1, ce je namescen)

Ce temperatura vode preseze temperaturo, ki jo je nastvil proizvajalec, termostatski ventil izpusti vroco vodo in vsesa enako kolicino hladne vode, dokler se ne vzpostavi ustrezna temperatura.
- Varovalo (D): preprecuje nenamerno prsnejve vode.
- Blokada pri preobremenitvi: zaustavi napravo, Če je preobremenjena.

6 NAMESTITEV (SLIKA 2)/STRAN 4

6.1 Sestavlianje

Pozor-nevarnost!

Namescane in sestavljanje je dovoljeno smo, cje je va odklopljena iz napajanja.

6.2 NamešanjePokrovčkov za sprošanje tlaka (na modelih s to funkcijo)

Za preprecitev puscanja olja je naprava opremljena z rdecimiPokrovcki na vstopnikih za olje, ki jih morate zamenjati s prilozenimiPokrovcki za sproschanje tlaka.

6.3 Namesčanje vrtljive šobe

(Za modeles to fungcijo).

Komplet vrtljive sobe zagotavlja vecjo moz pranja.

Z vrtljivo šobo se laho tklak zmanjsa za 25% v primerjavi tlakom iz nastavljive šobe. Komplet vrtljive šobe pa zagotavlja vecjo moc pranja zaradi vrtenja vodnega curka.

6.4 Elektrčni prikrjucki

Pozor-nevarnost!

Preverite, da sta napajalna napetost (V) in frekvenca (Hz) enaki kot na tipski plošćići (slika 2).

6.4.1 Uporaba podaljskov

Uporablajte kable in vtice s stopno zašite «IPX5«.

Presek podaljska mora biti sorazmeren z dolzino - daljsi

kot je podaljsek, vecjimora biti presek. Glejtete tabei 1.

Znapravo uporabljaje samo cistoxali filtrirano vodo. Pretok na dovodu vode mora biti enak pretoku crpalke.

Napravo postavite cim blizje dovodu vode.

6.5.1 Prikljucki

Izpust za vodo (IZPUST)
Dovod vode s filtrom (DOVOD)

6.5.2 Priključek na vodovod

Naprvo lahko prikljucite neposredno na vodovod samo, ce je dovodna cev opremljena s protipovratnim ventilom, kot to dolocajo veljavni predpisi. Pazite, da ima cev premer najmanj 0 13 mm, da je ojačana in da ni daljsa od 25 m.

6.5.3 Črpanje vode iz odprith posod

1) Privijte dovodno cev s filtrom na DOVOD vode in jo vstavite na dno posode.
2) Spustite zrak iz naprave:
a)Odvijte nastavek.
b) ZaZenite napravo in pustite pistolo odprto, dokler v iztekajoci vodi ni vec mehurckov.
3) Izklopite napravo in znova privijte nastavek.
Opomba:rajvecja sesalna visina je 0,5 m.Pred uporabo napolnite sesalno cev.

7 NASTAVITVE (SLIKA 3)/STRAN 5

7.1 Nastavljanje šobe (za modele s to funkcijo)

Pretok vode nastavite s sobo (E).

7.2 Nastavljanje detergenta

Da se detergent doda s pravilnim tlakom, šobo (E) (çe je namescena) nastavite na « Ali pa namestite komplet za detergent (C13) (çe je na voljo), kot je prikazano.

Kolicino dovedenega detergenta nastavite z regulatorjem (F).

7.3 Nastavljanje delovnega tlaka (na modelih s to Funkcijo)

Regulator (G) se uporablja za nastavljanje delovnega tlaka. Tlak je prikazan na manometru (ce je namescen).

8 INFORMACJE O UPORABI NAPRAVE (SLIKA 4)/STRAN 5

8.1 Krmilni elementi

-Zaganjalnik(H).

Stikalo zaganjalnika nastavite na vklop (ON/I), da:

a) zazenete motor (na modelih breznaprave TSS);
b) priapravite motor na zagon (na modelih z napravo TSS).
Ce je na zaganjalniku pilotska lucka, mora zasvetiti.

Nastavite stikalo zaganjalnika na izklop (OFF/0), da zaustavite napravo.

Ce je na zaqanjalniku pilotska lucka, mora ugasniti.

• Rocica za krmljenje vodnega curka (I).

Pozor-nevarnost!

Med delovanjemora biti naprava postavljena na trdno in stabilno povrsino, kot je prikazano na sliki 4.

8.2 Zagon (glejte sliko 4)

1) Do konca odprite dovodni ventil.
2) Sprostite varovalo (D).
3) Za nekaj sekund pritiskajte sprozilec in zazenite napravo z zaga njalnikom (ON/II).

Pozor-nevarnost!

Pred zagonom naprave morate preveriti, da pravaln dobiva vodo. Ce jo boste uporabljali brez vode, se bo poskodovala. NePokrivajte ventilacijskih resetk, ko je naprava v uporabi.

Modeli TSS - pri modelih TSS s systemdom za samodejni izklop dovodnega pretoka:

• ko sprozilec sprostite, dinamični tlak samodejno izklopi motor;
• ko je sprozilec pritsinjen, samodejni padec tlaka zažene motor, tlak pa se obnovi po zelo katki zakasnitvi;
• da bi TSS pravilno deloval, mora med sprošcanjem in pritiska-njem sprožilca preteči majmanj 4-5 sekund.

Da bi prepreci di poskodbe naprave, ne dopustite, da deluje brez vode, in preverite, da ima pravilen dovod vode.

Za modele brez TSS ne prekinite curka vode za vec kot 5 minut, ko naprava deluje, da preprecite poskodbe naprave zaradi povisane temperature vode.

8.3 Zaustavitev

1) Stikalo zaganjalnika nastavite na izklop (OFF/0).
2) Pritisnite sprozilec in sprostite preostali tlak v cveh.
3) Aktivrajte varovalo (D).

8.4 Vnovični zagon

1) Sprostite varovalo (D).
2) Pritisnite sprozilec in izpustite preostali zrak iz cevi.
3) Stikalo zaganjalnika nastavite na vklop (ON/I).

8.5 Shranjevanje

1) Zaprite dovodni ventil.
2) Izpustite preostali tlak iz pistole, dokler iz naprave ne iztece vsa voda.
3) Izklopite napravo (OFF/0).
4) Odstranite vtic iz vticnice.
5) Izpraznite in izperite rezerovoar za detergent, ko koncate z delom. Za izpiranje rezerovojar uporablajte cisto vodo in ne detergenta.
6) Aktiviraje varovalo pistole (D).

8.6 Polnjenje in uporaba detergenta

Detergent morate dovajati z dodatno opremo in skladno s postopki, opisanimi v tocki 7.3.

Uporaba visokotlačne cevi, ki je daljša kot originalna, ali uporaba podaljska cevi lahko zmanjsa ali povsem zaustavi sesanje detergenta.

Rezervoor (B6) napolnite z visoko biolosko razgradljivim detergentom.

8.7 Priporočeni postopek Čišćenja

Umazanijo raztopite takto, da na suho povrsino nanesete detergent, pomesan z vodo.

Pri delu z navpičnimi povrsinami Čistite od spodaj navzgor. Pustite, da detergent deluje 1-2 minuti, vendar ne pustite, da se povrsina posusi. Začnite na dnu in z visokotlačnim curkom Čistite na razdalji rajmanj 30 cm. Voda od Čišćenja ne sme zaiti na neoccišcene povrsine.

V nekaterih primerih boste morali umazanijo odstraniti s krtaco.

Visok tlak ni vedno njaboljsa resitev za dobre rezultate ciiscenja, saj lahko nekatere povrsine poskoduje. Za obcutljve ali pobarvane dele oziroma componente pod tlakom (npr. pnevmatike, ventile itd.) ne uporabljaje najmanse nestavitve nestavljive sobe ali vrtljive sobe.

Učinkovito Čišćenje je enako odvisno od tlaka in prostornine uporabljene vode.

9 VZDRZEVANJE (SLIKA 5)/STRAN 279

Vzdhrzevanje, ki ni opisano v tem poglavju, mora izvajati pooblascen prodajni in servisi center.

Pozor-nevarnost!

Vedno odklopite vtic iz vticnice, preden delate na vi.

9.1 Cischenje sobe

1) Odklopite nastavek s'obe.
2) Odstranite nanose umazanine je naukji sobe z orodjem (C1).

9.2 Cischenje filtra

Pred vsako uporabo preglejte dovodni filter (L) in filter za detergent (ce je namescen) in ga očistite skladno z navodili, ce je potrebno.

9.3 Odpravljanje zastojev motorja (na modelih s to funkcijo)

Pri daljshih zaustavitvah se lahko motor zatakne zaradi vodnegakamna. Da ga sprostite, obrite pogonsko gred z orodjem (M).

9.4 Dolivanje olja (za modele s to funkcijo)

Olje dolijte skozi odprtino, da obnovite pravalno raven.

Zakarakteristike olja glejte tabei «Karakteristike olja.

9.5 Shranjevanje po koncu重点领域

Težava Morebitni razlog Ukrep
Črpalka ne doseže delovnega tlaka	Obrabljena šoba Zamenjaje šobo
	Vodni filter je umazan Očistite filter (L) (slika 5)
	Nezadosten dovod vode Do konca odprite dovodni ventil
	Sistem vsesava zrak Preverite tesnost prikrjučkov cevi
	Zrak v Črpalki	Izklopite napravo in pritiskajte ter sprošćajte sprožilec, dokler voda ne izteka enakomerno. Znova vklopitepnapravo.
	Nastavljiva šoba ni pravilno nastavljena	Šobó (E) nestavite na (+) (slika 3)
	Aktiviran termostatski ventil	Počakajte, da se vzpostavi pravilna temperatura vode
	Voda se sesa iz odprte posode zišine več kot 0,5 m.	Zmanjišajte višino sesanja.
Tlak Črpalke med uporabo nena-doma pade	Voda se sesa iz zunanjega rezervoorja Prikljucite napravon a vodovod
	Dovodna voda je prevoča Znižajte temperaturo
	Šoba je zamašena Očistite šobo (slika 5)
	Dovodni filter (L) je zamašen Očistite filter (L) (slika 5)
Motor brni, vendar se ne zažene	Prenizka napajalna napetost	Preverite, da je napajalna napetost enaka kot na tipskiplošćici (slika 2)
	Padec napetosti zaradi podaljškov	Preverite karakteristike podaljška (I)
	Naprave dolgo niste uporabljali Obrnite se na majblžji pooblašćeni servisi center	Oboblašćeni servisi center
	Težave z napravo TSS Obrnite se na majblžji pooblašćeni servisi center
Motor se ne zažene	Ni napajanja	Preverite, da je vtič trdno vstavljen v vtičnico in da je vtič-nica pod napetostjo (*)
	Težave z napravo TSS Obrnite se na majblžji pooblašćeni servisi center
	Naprave dolgo niste uporabljali	Z orodjem (M) sprostite motor skozi luknjno na zadnji strani naprave (pri modelih s to funkcijo) (slika 5)
Voda pušča	Obrabljena tesnila	Tesnila njazmenja majblžji pooblašćeni servisi center
	Varnostni ventil je sprežen in izpušča vodo	Obrnite se na pooblašćeni servisi center
Naprava je glasna	Prevoča voda	Znižajte temperaturo (gleje tehnicne podatke)
Olje pušča	Obrabljena tesnila	Obrnite se na majblžji pooblašćeni servisi center
Samo razljice TSS: naprava se zažene tudi pri sprešćenem sprežilcu	Visokotlačni sistemi ali krogotok Črpalke ni zatesnjen	Obrnite se na majblžji pooblašćeni servisi center
Samo razljice TSS: ni dovoda vode, ko pritsinete sprežilec (pri priklo-pljeni dovodni cevi)	Šoba je zamašena Očistite šobo (slika 5)
Detergent se ne vsesava	Nastavljiva šoba je na nestavitvi za visok tlak	Nastavite šobo (E) na « (slika 3)
	Pregost detergent	Razredčite ga z vodo
	Uporabljate visokotlačni podaljšek cevi	Namestite originalno cev
	Obloge ali zožanje v krogotoku detergenta	Izperite s c Istvo vodo in odstranite zožanje. Če težava ne izgine, se obrnite na pooblašćeni servisi center
Voda izhaja iz termostatskega ventilla	Temperatura vode v šobi je presegla njalečjo nazivno vrednost, navedeno na tipski plošćici	Ko naprava deluje, vodnega curka ne prekinjate za več kot 5 minut naenkrat

(*) Ce se motor zaustavi in se med delovanjem ne zažene, počakjte 2-3 minute, preden ponovite zagon motorja (Aktivirala se je blokada pri preobrenimeniti).
Če se težava ponovi več kot enkrat, se obrnite na najblžji pooblasčeni servisi center.

12 KAKO PREPRECI TI POskODBE POVRsin

OPOZORILO

12.1 Naprava lahko pri pranju poškoduje pnevmatike, poleg tega pa je uporaba naprava za pranje pnevmatik nevarna.
12.2 Visokotlačnega curka nikoli ne usmerite neposredno v prevmatiko.
12.3 Pri cisćenju okolice koles in pnevmatik vedno uporabljajte najnizjo nastavitev za tlak na napravi.
12.4 «Turbošobě» nikoli ne uporabljajte za pranje katerega koli dela vozila.
12.5 Za vec informaci gleje poglavje:8.7 Priporočeni postopek cisćenja.

Izjava ES o skladnosti

Podjetje Annovi Reverbi S.p.A izjavlja, da so naslednji stroji Black+Decker:

Oznaka stroja Visokotlacni cistilec

W1300SPW1500SPW1500SPLUS

Št. modela

Nazivna moč 1,3 kW 1,5 kW 1,5 kW

skladni z naslednjimi evropskimi direktivami:

2006/42/ES, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU in 2000/14/ES

in da so proizvedeni skladno z naslednjimi standardi in standardizirani imi dokumenti:

EN 60335-1; EN 60335-2-79; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-3-11; EN 60704-1; EN 62233; EN 50581

Ime in naslov osebe, ki je bila pooblaščena za izdajo tehnicine dokumentacije: Stefano Reverberi / generalni direktor AR

Via ML King, 3 - 41122 Modena, Italija

Postopek ocene skladnosti, ki ga zahteva direktiva 2000/14/ES, je bil izveden skladno s Prilogo V.

St.modela. W1300PSPW1500SPW1500SPLUS

Izmerjena raven moci zvoka: 82 dB (A) 83 dB (A) 83 dB (A)

Zagotovljena raven moci zvoka: 83 dB (A) 84 dB (A) 84 dB (A)

Datum: 03.02.2016

MODENA (I)

Stefano Reverberi

Garancija

Veljavnost te garancije je skladna z ustreznimi predpis i drzavi, kjer ta izdelek prodaja, ce proizvajalec ne nave de drugace.
Ta garancijaPokrivematerialov, konstrukcije in skladnosti med garancijskim obdobjem, v katerem bo proizvajalec zamenjal okvarjene dele in popravil izdelek, cni prekomerno obrabljen, ali ga zamenjal.
Garancija nePokriva component, ki so izpostavljene obicajni obrabi (ventil, bat, tesnilo za vodo, tesnilo za olje, vzmeti, tesnilni obrocki, pripomocki, kot so cev, pistola, sctetke, kolesa itd.);
Garancija nePokrivakovar,ki bi jih povzrociho naslednje ali ki bi izhajale iz naslednjega:
- nepravilna uporaba, zloraba, zanemarjanje
- izposoja ali profesionalna uporaba, ce je bil izdelek prodan za domaco uporabo,
neuostoceanje navodil za vzdrizevanje v tem prirocniku,
- popravilo s strani nepooblascenih oseb ali centrov,
-uporaba neoriginalnih delov ali dodatne opreme,
- poskodbe, ki jih povzrocijo transport, umazanija ali tujki, nesrece
- težave pri shranjevanju ali skladisčenju.

Za pridobitev garancjskega kritja morate predloziti potrdilo o napupu.

Zapomoc,Stran:276.

Tehnični podatki

Tehnični podatki Enota		PW 1300 S/PW 1500 S PW 1500 S PLUS
Pretok	l/min	5 5 5
Maksimalni pretok	l/min	6 6 6
Tlak	MPa	6,7 8 8
Maksimalni tlak	MPa	10 12 12
Moč	kW	1,3 1,5 1,5
Maksimalni vchodni temperatura	°C	50 50 50
Maksimalni vchodni tlak	MPa	1 1 1
Povratna sila pistole pri majvečjem tlaku	N	9,6 10,5 10,5
Tip olja za Črpalko	kg	---
Razred zašite	-	II/III/IV	☐	☐
Izolacija motorja	-	Razred F	Razred F	Razred F
Zaščita motorja	-	IPX5	IPX5	IPX5
Napetost	V/Hz	220-240/50-60	220-240/50-60	220-240/50-60
Največja dovoljena impedanca elektricnegаSYSTEMA	Ω	-	-	-
Raven zvočnegа tlaka LPA(EN 60704-1) (K = 3 dB(A))	dB (A)	75 76 76
Raven moči zvoka LWA(EN 60704-1) (K = 3 dB(A))	dB (A)	83 84 84
Vibracije naprave (K = 1 m/s2):	m/s2	<2,5	<2,5 <2,5
Masa	kg	4 4,3 4,3

Predmet tehnicnih spremb

1 SÄKERHETSBESTÄMMELSER
