BRUKSANVISNING PW1300S BLACK & DECKER

Oversettelse av den originale bruksanvisningen

Myjka cijsnieniowa

A1 Betjenings- og vedligeholdeselsesevjedning
A2 Sikkerhedsregler
A3 konformitetserklaering
A4 Garanti

6.5 Tilslutting til vandforsyning

Advarsel -fare!

Maskinen skal hvile pa et robust og stabilt underlag i

forbindelse med brug. Anbring maskinen som vist i fig. 4.

8.2 Start (se fig. 4)

De former for vedligeholdelse, som ikke er beskrevet i dette kapitel, skal udfores ved et autoriseret servicecenter.

Advarsel - fare!

Opbevar tilbehoret som vist i fig. 5.

Transporter maskinen som vist i fig. 5.

11 FEJLFINDING

Tekniske specificationer

Tekniske data	Måleenhed	PW 1300 S/PW 1500 S PW 1500 S PLUS
Kapacitet	l/min	5 5 5
Maks. kapacitet	l/min	6 6 6
Tryk	MPa	6,7 8 8
Maks. tryk	MPa	10 12 12
Effekt	kW	1,3 1,5 1,5
Maks. Forsyningstemperatur	°C	50 50 50
Maks. Forsyningstryk	MPa	1 1 1
Pistolens repulsionskraft ved maks. tryk	N	9,6	10,5	10,5
Olietype til pumpe	kg	-	-	-
Beskytteskesklasse	-	II/III/IV	☐	☐
Motorisolering	-	Klasse F	Klasse F	Klasse F
Motorbeskyttese	-	IPX5	IPX5	IPX5
Spænding	V/Hz	220-240/50-60	220-240/50-60	220-240/50-60
Maks. tilladt netmodstand	Ω -	-	-
LydtryksniveauuL P×(EN 60704-1) (K = 3 dB(A))	dB (A)	75 76 76
LydeffektniveauuL IN (EN 60704-1) (K = 3 dB(A))	dB (A)	83 84 84
Maskinens vibrationer (K = 1 m/s):	m/s2	<2,5	<2,5	<2,5
Vægt	kg	4 4,3 4,3

Med forbeshold for tekniske aendringer.

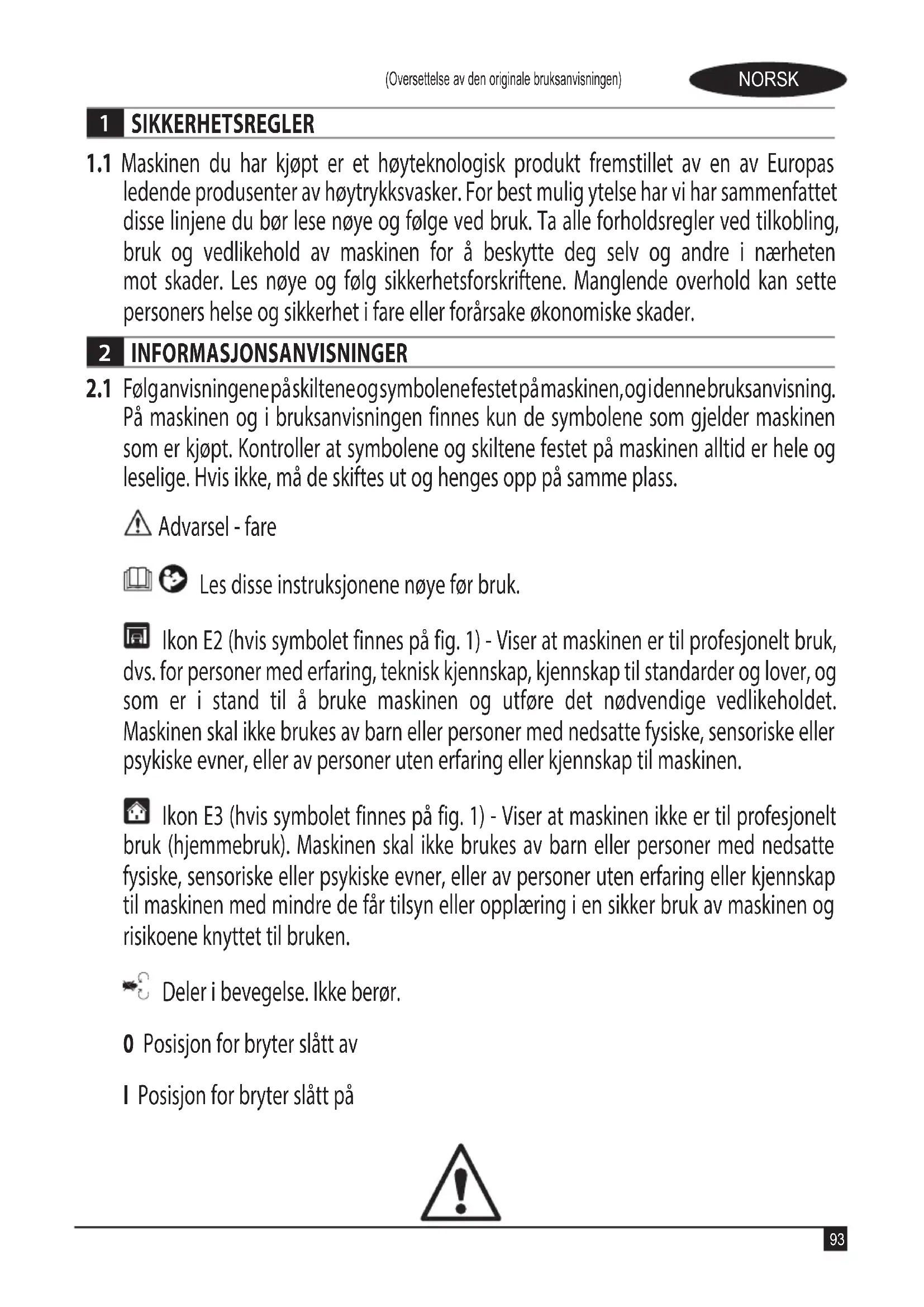

1.1 Maskinen du har kjøpt er et hoyteknologisk produit fremstillet av en av Europas ledende produsenter av hoytrykksvasker. For best mulig ytelse har vi har sammenfattetppe linjene du bør lese noye og ffolge ved bruk. Ta alle forholdsregler ved tilkobling, bruk og vedlikehold av maskinen for a beskytte deg selv og andre iærheten mot skader. Les noye og folg sikkerhetsforskriftene. Manglende overhold kan sette personers helse og sikkerhet i fare eller forarsake okonomiske skader.

2 INFORMASJONSANVISNINGER

2.1 Følganvisingenepåskilteneogsymbolelenfestetpamaskinen,ogidennebruksanvisning. Pá maskinen og i bruksanvisningen finnes kun de symbolene som gjelder maskinen som er kjöpt. Kontroller at symbolene og skiltene festet på maskinen alltid er hele og leselige. Hvis ikke,mö de skiftes ut og henges opp på samme plass.

Advarsel-fare

Les disse instruksjonene noye for bruk.

Ikon E2 (hvis symbolet finnes på fig. 1) - Viser at maskinen er til profesjonelt bruk, dvs. for personer med erfaring, tekisk kjennskap, kjennskap til standarder og lover, og som er i stand til Å bruke maskinen og utføre det nødvendige vedlikeholdet. Maskinen skal ikkeBrukes av barn eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller av personer uten erfaring uller kjennskap til maskinen.

Ikon E3 (hvis symbolet finnes på fig. 1) - Viser at maskinen ikke er til profesjonelt bruk (hjemmebruk). Maskinen skal ikke brukes av barn eller personer med nedsatte fysisiske, sensoriske eller psykiske evner, eller av personer uten erfaringller kjennskap til maskinen medindre de fãr tilsyn eller opplæring i en sikker bruk av maskinen og risikoene knyttet tilBruken.

Deler i bevegelse. Ikke beror.

0 Posisjon for bryter slätt av

Posisjon for bryter slatt pa

Garantert lydeffektnivå

Forbud: Varsler brukeren om at landets gjeldende regelverk kan forby tikkoblingen maskinen til drikkevannsforsyningen.

Fare: Varsler brukeren om at vannstrålen ikke skal rettes mot barn, dyr, elektrisk utstyr eller delve maskinen.

Maskinen er i isolasjonsklasse II. Det betyr at den har en forsterket isolasjon aller er beltisolert (kun hvis symbolet finnes på maskinen).

Maskinen er i isolasjonsklasse I. Det betyr at den har en jordleder (kun hvis bolet finnes på maskinen).

Maskinen er i samsvar med anvendbare europeiske direktiver.

Ikon E1 - Viser pabbudet om seksa avhende hoytrykksvaskeren som vanlig holdningsavfall. Den kan leveres inn til forhandleren ved kjop av en ny. kinens elektriske og elektroniske deler ma ikke brukes om igjen til feilBruk, fordi de��e helsinki.

Brukhorselsvern.

Bruk vernemaske.

Bruk Åndedrettsvern.

Bruk vernehansker.

Bruk vernesko.

Bruk verneklær.

3 SIKKERHETSFORSKRIFTER/RESTERENDE RISIKOER

3.1 ADVARSLER: SIKKERHETSMESSIGE "FORBUD"

3.1.1 ADVARSEL. IKKE la barn bruke maskinen, og pass pa at de ikke leker med maskinen.
3.1.2 ADVARSEL. Trykkstrålene kan vår farlige ved feil bruk.
3.1.3 ADVSEL. IKKE bruk maskinen med brannfarlige eller giftige væsker, aller andreprodukter som ikke er egnet for en korrekt bruk av maskinen. Det er forbudt Å bruke maskinen i brannfarlige eller eksplosjonsfarlige omgivelser.
3.1.4 ADVARSEL. FARE FOR EKSPLOSJON IKKE sprøyt brannfarlige væsker.
3.1.5 ADVARSEL. IKKE rett vannstralen mot personer ell er dyr.
3.1.6 ADVAREL. IKKE rett vannstralen mot maskinen, elektriske deler aller annet elektrisk utstyr.
3.1.7 ADVAREL. IKKE bruk maskinen innenfor et arbeidsomrade hvor det oppholder seg personer uten verneklær.
3.1.8 ADVARSEL. IKKE rett stralen mot deg selv aller andre for a rengjore klær ell er skotøy.
3.1.9 ADVARSEL. IKKE bruk maskinen utendørs när det regner.
3.1.10 ADVAREL. Maskinen må IKKE brukes av barn, ukyndige personer eller personer som ikke har lest og forstättBruksanvisningen.
3.1.11 ADVSEL. IKKE ta på stopslet og/eller stikkontakten med våte hender.
3.1.12 ADVAREL. IKKE bruk maskinen hvis strømledningen er ødelagt. Hvis strømledningen er ødelagt, ma den enten skiftes ut av produsenten, et autorisert serviceenter eller kvalifisert personale for a unngå sikkerhetsfarer.
3.1.13 ADVSEL. IKKE bruk maskinen hvis en stromkabel eller viktige deler som bl.a. sikkerhetsanordninger, høytrykksslanger eller sprøytepistolen er skadet.
3.1.14 ADVARSEL. IKKE lås pistolhandtaket i driftsposisjon.

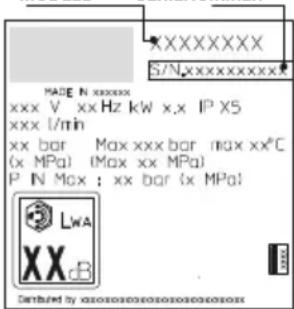

3.1.15 ADVAREL. Kontroller at maskinen har typeskilt. Kontakt leverandoren hvis det ikke er tilfelle. Maskiner uten typeskilt på IKKE brukes, fordi de kan ikke identifiseres og kan=vare farlige.
3.1.16 ADVAREL. IKKE forsök Å endre sikkerhetsventilens og sikkerhetsanordningen kalibrering på noen mæte.
3.1.17 ADVARSEL. IKKE endre originaldiameteren til den justerbare sprytedysen.

3.1.18 ADVARSEL. IKKE flytt maskinen ved Å dra i STRÖMLEDNINGEN.
3.1.19 ADVARSEL. Unngå at kjøretøy kjoer over høytrykksslangen.
3.1.20 ADVARSEL. IKKE flytt maskinen ved Å dra i høytrykksslangen.
3.1.21 ADVARSEL. Hvis høytrykksstrålen rettes mot dekk, dekkventiler og andre trykksatte deler, utgjør den en potensiell fare. Unngå bruk av rotordysen, og hold alltid strålen på minst 30 cm avstand under vaskingen.
3.1.22 ADVARSEL. Det er forbudt Å bruke/DDIke originalt tilbehør erer tilbehør som/DDke er spesifikt for modellen.Det er forbudt A utfore endringer pa maskinen.Utforing av endringer fomer til bortfall av samsvarserklaringen og fritar produsenten fra sivil- og strafferettslig ansvar.

3.2 ADVASLER: SIKKERHETSMESSIGE "PABUD"

3.2.1 ADVARSEL. Alle stromforende deler M'A BESKYTTES mot vannstralen.
3.2.2 ADVARSEL. Den elektriske tilkoblingen ma utfores av en fagkyndig elektriker i samsvar med standard IEC 60364-1. Det anbefales Å installere en jordfeilbryter som avbryter strømforsyningen til maskinen hvis lekkasjestrømmen til jord overstiger 30mA for 30~ms , eller en kontrollanordning for jordkretsen.
3.2.3 ADVSEL. UNDER start kan maskinen forarsake nettforstyrelser.
3.2.4 ADVARSEL. Bruk av jordfeilbryter betyr økt sikkerhet for brukeren (30 mA).
3.2.5 ADVARSEL. For modellene uten stopsel ma installasjonen utfores av kvalifisert personale.
3.2.6 ADVSEL. Bruk kun godkjente skjoteledninger med et egnet tverrsnitt.
3.2.7 ADVARSEL. Koble alltid fra hovedbryteren nár maskinen forlates uten tilsyn.
3.2.8

ADVARSEL. Det hoye trykket kan fore til at deler slynges ut. Bruk personlig verneutstyr.

3.2.9 ADVARSEL. TREKK UT stopslet for det utfores arbeid pa maskinen.
3.2.10 ADVARSEL. För du trykker inn pistolhandtaket ma du holde GODT FAST i sprøytepistolen for Å fange opp rekylen.

3.2.11 ADVSEL. FøLG vannverkets forskrifter. I henhold til IEC 60335-2-79 kan maskinen kun kobles til drikkevannsforsyningen hvis vanntilførselen til maskinen er utstyrt med tilbakerstrømningsbeskyttelse av typen BA i samsvar med standard EN 12729. Tilbakerstrømningsbeskyttelsen kan bestilles hos produsenten.
3.2.12 ADVSEL. Vann som renner inn i tilbakestrømningsbeskyttelsene klassifiseres/DDke som drikkevann.
3.2.13 ADVAREL. Vedlikehold og/eller reparasjoner av elektriske componenter MÅ utføres av kvalisert personale.
3.2.14 ADVARSEL. SLIPP UT resttrykke for slangen kobles fra maskinen.
3.2.15 ADVARSEL. KONTROLLER før haver bruk og jevnlig at skruene er strammet skikkelig og at ingen av delene er slitte eller defekte.
3.2.16 ADVAREL. BRUK utelukkende vaskemidler som/DDke kan forarsake korrosjon pa dekklaget til hoytrykksslangen/stromledningen.
3.2.17 ADVSEL. HOLD personer og dyr på minst 15 meters avstand.
3.2.18 ADVARSEL. Denne maskinen skal brukes med vaskemidler som leveres aller anbefales av produsenten. Hvis du bruker andre vaskemidlerller kjemiskeprodukter, kan det virke negativt inn på maskinens sikkerhet.
3.2.19 ADVARSEL. Unngå at vaskemidletkommen i kontakt med huden, og spesielt øynene! Ved kontakt med øynene, skyll med rent vann og kontakt lege umiddelbart!
3.2.20 ADVARSEL. Høytrykksslangene, slangekoblingene og leddene er viktige elementer for sikker drift av maskinen. Bruk kun høytrykksslanger, slangekoblinger og ledd som anbefales av produsenten.
3.2.21 ADVAREL. For Å kunne garantere sikker drift av maskinen mä du kun bruke originale resvedeler fra produsenten eller godkjente av produsenten.
3.2.22 ADVAREL. Uegnede skjoteledninger kan vare farlige. Ved bruk av skjoteledning, velg en som er egnet til utendorsbruk, og pass pa at tilkoblingen holdes tarr og over bakkeniva. Det anbefales a bruke en kabeltrommel, som blir ligende minst 60~mm over bakkniva.
3.2.23 ADVAREL. Slå av maskinen og koble den fra strømmen før montering, rengjøring, justering, vedlikehold, oppbevaring og transport.
3.2.24 ADVSEL. Sett rengjöringssettet for rørledninger inn til det rode merket for maskinen slås på.

4 GENERELL INFORMASJON (FIG. 1)/SIDE 3

4.1 Hvordan bruke bruksanvisningen

Bruksanvisningen er en viktig del av maskinen. Ta vare pa den for senere bruk. Les bruksanvisningen grundig ffor installasjon og bruk. Hvis du selger hoytrykksvaskeren, ma bruksanvisningen overlates til den nye eieren.

4.2 Levering

Maskinen leveres delvis demontert inni en kartongemballasje.
Sammensetningen av levering er vist pa fig. 1.

4.2.1 Vedlapt dokumentasjon

A1 Bruks- og vedlikeholdsanvisining
A2 Sikkerhetsregler
A3 Samsvarserklaering
A4 Garantiregler

4.3 Kassering av emballasjen

Emballasjen er fremstillet i miljøvennlige materialer. Uansett ma de resirkuleres aller avhendes i samsvar med gjeldende regelverk.

5 TEKNISK INFORMASJON (FIG. 1)/SIDE 3

5.1 Beregnet bruk

Maskinen er beregnet til hjemmebruk for rengjorring av kjoretoy, maskiner, bater, bygninger osv. Hardnakket skitt fjernes ved bruk av rent vann og biologisk nedbrytbare kjemiske vaskemidler. Rengjorring av motorer i kjoretoy er kun tillatt dersom det skitne vannet kasseres i overensstemmelse med gjeldende lover.

-Vannetsmatetemperatur:Se maskinens typeskilt.
-Vannetsmatetrykk:min.0,1 MPa -maks 1 MPa.
- Omgivelsestemperatur ved drift: Over 0^ .

Ikonet pa fig. 1 viser hvilken bruker som kan bruke maskinen (profesjonell eller ikke profesjonell).

5.3 Hoveddeler

B2 Lanse
B3 Sprytepsiol med sikring
B4 Strømledning med stopsel (avhengig av modell)
B5 Hoytrykksslange
B6 Vaskemiddeltank (avhengig av modell)
B7 Oljelokk (avhengig av modell)
E Sprytedyse
F Vaskemiddelregulator (avhengig av modell)
G Trykkregulator (avhengig av modell)
L Vannfilter

C10 Skruer og bolter

C3 Handtak

C11 Veggkonsoll

C4 Børste

C12 Spak

C5 Slangetrommel

C13 Vaskemiddelsett

C6 Vannsugesett

C14 Hjul

C15 Tube med smorefett

C8 Børstesett for store overflater

C16 Manometeret

Ikerhetsanordninger

• Sikkerhets- og/eller trykkbegrenningsventil.

Sikkerhetsventilen fungerger ogsa som trykkbegrenningsventil. Nár pistolhandtaket slipspe, apnes sikkerhetsventilen og vannet resirkulerer enten gjennom pumpeinnlopet erller renner ut pa bakken.

• Termostatventil (D1 hvis finnes)
  Hvis vantemperaturen overstiger produsentens fastsatte temperatur, tomer termostatventilen ut det varme vannet og suer inn tilsvarende mengde kaldt vann for a gjenopprette riktig temperatur.
• Sikring (D): Unngar tilfeldig vannstrale.
• Varmevern: Stopper maskinen ved overbelastning.

6 INSTALLASJON (FIG. 2)/SIDE 4-5

6.1 Montering

Advarsel - fare! Maskinen ma vare koblet fra strommen ved installationsjon og montering.

For monteringssekvensen se fig. 2.

6.2 Montering av luftelokkene (avhengig av modell)

For a unnga oljelekkasjer leveres maskinen med oljepafyllingsap-ningene lukket med rode lokk. Disse ma skiftes ut med luftelokkene som folger med.

6.3 Montering av rotordysen

(for modellene som er utstyrt med dette) Med rotordysen oppnas en enda mer effektiv vasking. Bruk av rotordysen kan fore til et trykkfall pa 25% i forhold til trykket som oppnas med den justerbare spraytedysen. Bruk av rotordysen gir allikevel en storre vaskekraft pga. vannstralens roterende effekt.

6.4 Elektrisk tinkobling

Advarsel -fare! Kontroller at nettspenningen og -frekvensen (V/Hz) stemmer overens med det som er oppgitt pa typeskitet (fig. 2).

Tverrsnittet til skjeteledninger som brukes ma vare proporsjonalt med lengden, det vil si at jo longer skjeteledninger er, jo storre ma tverrsnittet vare. Se tabell I.

6.5 Vanntilkobling

Advarsel-fare! Ta inn kun filtrert eller rent vann. Vanntilforselen ma som et minimum vare tilsvarende pumpens avgitte vannmengde.

Plasser maskinen sa nær vanntilforselen som mulig.

6.5.1 Tilkoblingsapninger

Vannutlop (OUTLET)
Vanninnlp med filter (INLET)

6.5.2 Tilkobling til det lokale vannverket

Maskinen kan bare kobles til drikvevansforsyningen hvis vanntilforselen til maskinen er utstyrt med tiltbakerstromningsbeskyttelse med tomningsmulighet i samsvar med gjeldende bestemmelier. Pass pa at slangen har en diameter pa minst 13mm er forsterket og er maks 25m lang.

6.5.3 Innsuging av vann fra apne beholder

1) Fest sugeslangen med filteret til vanninnlopet (INLET) og senk den welt ned på bunnen av beholderen.
2) Slipp ut luften i maskinen:

a)Losnelansen.

b) Start maskinen og apne pistolhandtaket welt det ren ner ut vann uten luftbober.
3) Sla av maskinen og stram til lansen igjen.

Merk: Maks suhehoyde er 0,5 m. Det anbefales a fylle sugeslangen for bruk.

7 JUSTERINGER (FIG.3)/SIDE 6

7.1 Justering av sprøytedysen (avhengig av modell)

Drei pa sprytedysen (E) for a justere vannstralen.

7.2 Justering av vaskemiddeltilforselen

For tilföring av vaskemiddelet med riktig trykk mä sprøytedysen (E) (avhengig av modell) dreies til pos. " , aller vaskemiddelsettet (C13) (avhengig av modell) monteres som vist på figuren.

Drei på regulatoren (F) for dosering av vaskemiddelmengden som skal tilfores (avhengig av modell).

7.3 Justering av driftstrykket (avhengig av modell)

Drei pa regulatoren (G) for a endre driftstrykket. Trykket vises pa manometeret (hvis finnes).

8 INFORMASJON OM BRUK (FIG.4)/SIDE 6

8.1 Kontroller

b) klargjore motoren for start (for modeller med TSS-utstyr).

Hvis oppstartsancordningen har en kontrollampe, maijke tennes.

Drei oppstartsanordningen til pos. (0 OFF) for a stanse maskinen.

1) Apne vannkranen welt.
2) Frigjør sikringen (D).
3) Trykk inn pistolhandtaket noen sekunder og start maskinen med oppstartsanordningen (1 ON).

Advarsel -fare!

Kontroller for start at maskinen forsynes med vannig tigt maje. Torrgang skader maskinen. Ikke dekk til asjonsrillene under bruk.

TSS-modeller - For TSS-modeller med automatisk avbrytelse av forsyningen:
- När pistolhandtaket slippes, vil det dynamiske trykket automatisk stoppe den elektriske motoren.
Nar pistolhandtaket trykkes inn, synker trykket automatisk, den elektriske motoren startes og trykket gjenoppprettes med en ubetydelig forsinkelse.
- For en korrekt bruk av违法犯罪 pistolhandtaket slippers og trykkes inn på mindre enn 4-5 sekunder.

Ikke bruk maskinen på torrgang, fordi den kan skades. Kontroll at maskinen alltid er riktig forsynt med vann.

For a unnga a pafore maskinen skader som skyldes temperaturokninger, ma不信 k vannstralen avbrytes i mer enn 5 minutter (for modeller uten TSS-utstyr).

8.3 Stop

1) Drei oppstartsanzordningen til pos. (0 OFF).
2) Trykk inn pistolhandtaket for a slippe ut luften i rroldingene.
3) Sett paisikringen (D).

8.4 Oppstart igjen

1) Frigjor sikringen (D).
2) Trykk inn pistolhandtaket for a slippe ut luften i rorledningene.
3) Drei opposstartsanordningen til pos. (ON/I).

8.5 Oppbevaring

1) Lukkvannkranen.
2) Slipp ut resttrykket ved a trykke inn pistolhandtaket helt til det\ ikke renner vann ut av maskinen.
3) Slä av maskinen (0 OFF).
4) Trekk stoplet ut av stikkontakten.
5) Tøm og vask vaskemiddeltanken etter bruk. Vask tanken med rent vann uten bruk av vaskemiddel.

6) Sett på sikringen (D) for sprøytepistolen.

8.6 Fylling og bruk av vaskemiddel

Vaskemidlet ma tilfores med tilbehoret og som forklart i punkt 7.3. Bruk av en longer hoytryksslange enn den som folger med maskinen, aller en ekstra forlengerslange, kan fore til at innsugingen av vaskemiddelet fra tanken (avhengig av modell) reduseres aller avbrytes welt.

Fyll opp tanken (B6) med hoyt biologisk nedbrybart vaskemiddel.

8.7 Råd for korrekt vasking

Løs opp skitt ved øpore vaskemiddelet pa den torre overflaten. Pa vertikale flater begyinner du nederst og jobber deg oppover. La vaskemidlet virke i 1-2 minutter, men overflaten ma违法犯罪e. Bruk hoytryksstralen minst 30~cm fra overflaten og arbeid nedenfra og opp. Unnga at skyllevannet renner pa flater som enna ikke er vasket. I noen tilfeller kan det vaere ndvendig a bruke vaskebørster for a fjerne skitten.

Bruk av hóyt trykk er ikke alltid den Beste lysningen for et godt vaskeresultat ettersom noen flater kan bli ødelagt. Unngå brauke den justerbare spraytedysens rette stråle og rotordysen på skansomme og lakkerte deler samt trykksatte deler (f.eks. dekk, dekkventiler, osv.).

En god vaskeeffekt avhenger i like stor grad av vanntrykket som vannmengden.

9 JUSTERINGER (FIG.5)/SIDE 279

Alle vedlikeholdsinngrep som/DDke beskrives i dette kapittelet skal utfores ved et autorisert servicesenter.

Adversel-fare!

Trekk stopslet ut av stikkontakten for vedlikehold skinen.

9.1 Rengjoring av sprytedysen

1) Ta lansen av sprøytepistolen.
2) Fjern skitt fra apningen i sprzytedysen med verktoyet (C1).

9.2 Rengjoring av filteret

Kontroller sugefilteret (L) og vaskemiddelfilteret (avhengig av modell) for haver bruk, og rengjør som beskrevet ved behov.

9.3 Frigjoring av motoren (avhengig av modell)
Hvis hótyrksvaskeren违法犯罪. Drei motorakselen med et verktoy (M) for a frigjore motoren.
9.4 Fylling av olje (avhengig av modell)
Fyll pa olje gjennom pafyllingshullet for a gjenopprette riktig niva.

Se oljens egenskaper i tabellen Oljeegerskaper.

9.5 Oppbevaring

Problem Mulige Årsaker Løsninger
Pumpen virker ikke ved foreskre- vet trykk.	Slitt dyse. Skift ut dysen.
	Vannfilteret er tilsmusset. Rengjør filteret (L) (fig. 5).
	For lav't vanntrykk. Åpne vannkranen welt.
	Luft suges inn i systemet. Kontroller koblingene.
	Luft i pumpen.	Slå av maskinen og bruk sprøytepistol het til vannstrømmen er jevn. Slå på maskinen igjen.
	Sprøtyde sye i feil stilling. Innstill sprøytedysen (E) i pos. (+) (fig. 3).
	Termostatventilen er utløst.	Vent til riktig vanntemperatur er gjenopprettet.
	Sugehøyde på over 0,5 m fra Åpen beholder.	Reduser sugehøyden.
Plutselig forandring i pumphetykk.	Vanninntak fra ekstern tank. Koble maskinen til vannettet.
	For hoy matematemateri til vannet. Senk temperature.
	Tilstoppet dyse. Rengjør dysen (fig. 5).
	Sugefilteret (L) er skittent. Rengjør filteret (L) (fig. 5).
Motoren summer, men vil ikke starte.	For lav matespenning. Sjekk spenneningen i stromnettet (fig. 2).
	Spenningskap ved bruk av skjeteledning.	Kontroller skjetelednings karakteristikker (I).
	Maskinen har ikke vært i bruk på lenge. Kontakt et autorisert servicesenter.
	Problem med TSS-utstyret. Kontakt et autorisert servicesenter.
Den elektriske motoren starter ikke.	Ingen strømforsyning.	Sjekk at støpselet sitter riktig i stikkontakten og at strom-men ikke er gätt (*).
	Problem med TSS-utstyret. Kontakt et autorisert servicesenter.
	Maskinen har ikke vært i bruk på lenge.	Frigjør motoren med verktøyet (M) gjennom hullet på baksiden (på noen modeller) (fig. 5).
Vannlekkasje.	Slitte tetninger.	La et autorisert servicesenter skifte ut tetningene.
	Sikkerhetsventilen med fri tømming er utløst.	Kontakt et autorisert servicesenter.
Unnormalt mye støy.	For hoy vanntemperatur.	Senk temperature (se tekniske data).
Oljelekkasje.	Slitte tetninger.	Kontakt et autorisert servicesenter.
Kun for TSS-modeller: Maskinen starter selv om pistolhändtaket er sluppet.	Høytrykkssystemet eller pumpens hydraulikksystemer ikke tett.	Kontakt et autorisert servicesenter.
Kun for TSS: Ikke noe vann nærløndtaket trykkkes inn (med tilkoblet vannslange).	Tilstoppet dyse. Rengjør dysen (fig. 5).
Det suges ikke inn vaskemiddel.	Den justerbare sprøytedysen er innsilt på hoyt trykk.	Innstill sprøytedysen (E) i pos. " " (fig. 3).
	Vaskemiddelget er for tyktflytende.	Bland ut med vann.
	Det brukes forlengerslanger for hoytrykksslangen.	Monter den originale slangen igjen.
	Vaskemiddelkretsen er full av beegg aller innsve-ringer.	Skyll med rent vann og fjern ev. innsneviringer. Kontakt et autorisert servicesenter his problemet vedvarer.
Vannlekkasje fra termostatven-tilen.	Vanntemperaturen i sprøytedysen har oversteget maks verdi angitt på typeskitet.	Ikke avbryt vannstrålen i mer enn 5 minutter mens maskinen er i drift.

(*) Hvis motoren stopper under drift og ikke starter igjen, vent 2-3 minutter for du prøver igjen (varmevernet er utløst).
Kontakt kundeservice hvis feilen oppstär mer enn en gang.

MODELL SERIENUMMER

12 HVORDAN UNNGA Å SKADE FLATENE

ADVARSEL

12.1 Bruk av maskinen til vasking av dekk kan skade dekkene og vere farlig.
12.2 Ikke rett hoytryksvannstralen direkte mot dekket.
12.3 Bruk alltid maskinen med laveste trykk ved vasking i nærheten av hjul og dekk.
12.4 Bruk aldri turbolansen til vasking av kjoretoy.
12.5 For mer informasjon les avsnittet: "8.7 Rad for correkt vasking".

EF-samsvarserklæring

Annovi Reverberi S.p.A., Modena, Italia, erklærer at følgende Black+Decker maskin/er:

Maskinbenevnelse

Hoytrykksvasker

Modellnr.

PW 1300 S PW 1500 S PW 1500 S PLUS

Effektforbruk 1,3 kW 1,5 kW 1,5 kW

er i samsvar med fologende europeiske direktiver:

2006/42/EF, 2014/35/EU, 2011/65/EU, 2012/19/EU, 2014/30/EU, 2000/14/EF (Ita. Lovdekret 262/2002).

I henhold til direktiv 2000/14/EF har prosedyren for somsvarsvurderingen blitt utfort i somsvar med Vedlegg V

Modellr.

PW 1300 S PW 1500 S PW 1500 S PLUS

Mäl'tydeffektnivå: 82 dB (A) 83 dB (A) 83 dB (A)

Garantert lydeffektinivā: 83 dB (A) 84 dB (A) 84 dB (A)

Dato: 03.02.2016

MODENA (I)

Stefano

Reverberi

Garanti

Garantiens gyldighet folger gjeldende lover i landet hvor produktel selges (hvis ikke annet er oppgitt av produsenten).

Dersom produkt er mangelfullt pa grunn av material- ell konstrujsjonsfeil ell manglende overensstemmelse med kravene, vil produsenten, i garantiperioden, skifte ut defekte deler ell reparere/skifte ut rimelig slitte deler.

Garantien dekker icke slitasjeutsatte deler (ventil, stempel, vanntetning, oljetetning, fjaerer, O-ringer, tilbehor som slange, sprytepistol, borster, hjul, osv.).

• feil bruk, ilke tillatt bruk, skjodesloshet,
• utleie aller profesjonell bruk när produktet er solgt til hjemmeebruk
• manglende overhold av vedlikeholdsforskifttene i braksanvisingen,
• reparasjoner utfort av uauthorisert personale erer uauthorisierte servicesenter,
• bruk av/DDKE originale reservedeler erer tilbehOR,
  skader forarsaket av transporten, av fremmedlegemer aller ukjente stoffer, ulykker,
• problemer vedrorende lagring ell oppbevaring.

For en gyldig garanti ma det fremvises kvittering.

C15 Tub med smorifett

C8 Borste for stora ytor

C16 Manometern

7.2 Reglage for fordeling av rengöringsmedel

9.2 Rengöring av filter

For oljeegerskaper, se tabellen Oljeegerskaper.

9.5 Forvaring

Effektforbrukning 1,3kW1,5kW

1,5 kW

Gullhaugveien 11,0484 Oslo

PB 4613, Nydalen, 0405 Oslo

TIf. 22 90 99 10

Fax [phone]

www.blackanddecker.no

[e-mail]

Österreich

Stanley Black & Decker Austria GmbH
