NAVODILA ZA UPORABO GD80LM51SP GREENWORKS

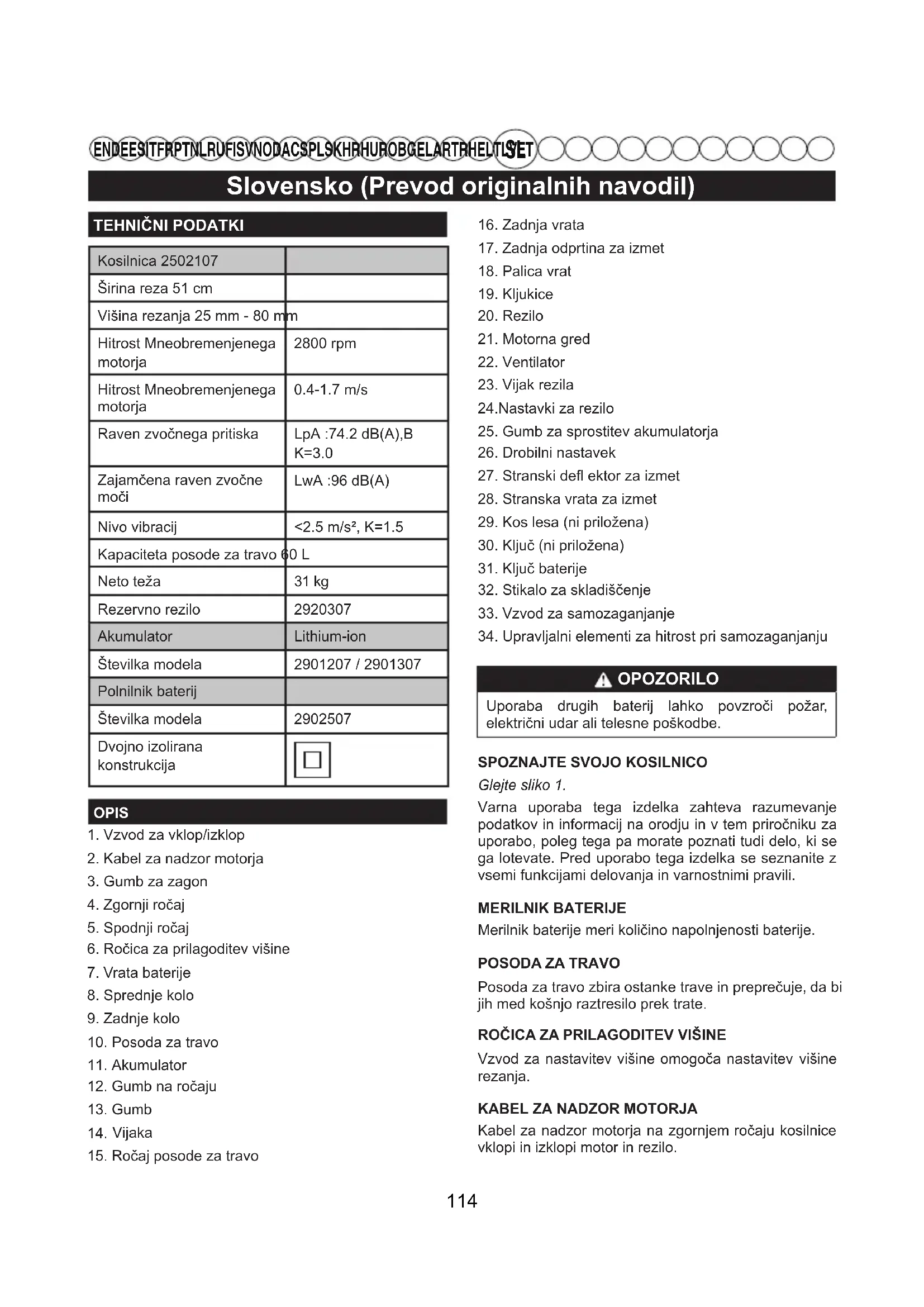

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET TEHNIČNI PODATKIKosilnica 2502107Širina reza 51 cmVišina rezanja 25 mm - 80 mmHitrost Mneobremenjenegamotorja2800 rpmHitrost Mneobremenjenegamotorja0.4-1.7 m/sRaven zvočnega pritiska LpA :74.2 dB(A),B K=3.0Zajamčena raven zvočne moči LwA :96 dB(A)Nivo vibracij <2.5 m/s², K=1.5Kapaciteta posode za travo 60 LNeto teža 31 kgRezervno rezilo 2920307Akumulator Lithium-ionŠtevilka modela 2901207 / 2901307Polnilnik baterijŠtevilka modela 2902507Dvojno izolirana konstrukcija OPIS 1. Vzvod za vklop/izklop2. Kabel za nadzor motorja3. Gumb za zagon4. Zgornji ročaj5. Spodnji ročaj6. Ročica za prilagoditev višine7. Vrata baterije8. Sprednje kolo9. Zadnje kolo10. Posoda za travo11. Akumulator12. Gumb na ročaju13. Gumb Vijaka15. Ročaj posode za travo16. Zadnja vrata17. Zadnja odprtina za izmet18. Palica vrat19. Kljukice20. Rezilo21. Motorna gred22. Ventilator23. Vijak rezila24.Nastavki za rezilo25. Gumb za sprostitev akumulatorja26. Drobilni nastavek27. Stranski defl ektor za izmet28. Stranska vrata za izmet29. Kos lesa (ni priložena)30. Ključ (ni priložena)31. Ključ baterije32. Stikalo za skladiščenje33. Vzvod za samozaganjanje 34. Upravljalni elementi za hitrost pri samozaganjanju OPOZORILO Uporaba drugih baterij lahko povzroči požar, električni udar ali telesne poškodbe. SPOZNAJTE SVOJO KOSILNICOGlejte sliko 1. Varna uporaba tega izdelka zahteva razumevanje podatkov in informacij na orodju in v tem priročniku za uporabo, poleg tega pa morate poznati tudi delo, ki se ga lotevate. Pred uporabo tega izdelka se seznanite z vsemi funkcijami delovanja in varnostnimi pravili.MERILNIK BATERIJEMerilnik baterije meri količino napolnjenosti baterije.POSODA ZA TRAVOPosoda za travo zbira ostanke trave in preprečuje, da bi jih med košnjo raztresilo prek trate.ROČICA ZA PRILAGODITEV VIŠINE Vzvod za nastavitev višine omogoča nastavitev višine rezanja.KABEL ZA NADZOR MOTORJA Kabel za nadzor motorja na zgornjem ročaju kosilnice vklopi in izklopi motor in rezilo. 114Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET KLJUČ Najprej morate vstaviti ključ, preden lahko zaženete kosilnico.DROBILNI NASTAVEKKosilnica je opremljena z drobilnim nastavkom, ki pokriva zadnjo odprtino za izmet, ki rezilu kosilnice omogoča rezanje in ponovno rezanje za bolj f i ne odrezke.STRANSKI DEFLEKTOR ZA IZMETStranski de ektor za izmet na kosilnici uporabite, če je trava previsoka za drobljenje ali če je stranski izmet boljša izbira. Ostanki trave, ki nastanejo pri uporabi stranskega de ektorja za izmet, so vidno večji kot tisti, ki nastanejo pri uporabi drobilnega nastavka ali stranske drobilne plošče.STRANSKA VRATA ZA IZMETKosilnica je opremljena z vrati, ki pokrivajo stransko odprtino za izmet, ki rezilu za kosilnico omogoča rezanje in ponovno rezanje trave za bolj ne odrezke, če je nameščen drobilni nastavek, ali pa odrezke trave usmeri v zbiralno vrečo.MONTAŽAODPAKIRANJEIzdelek je treba sestaviti. ■ Izdelek previdno odstranite iz škatle skupaj z njegovimi dodatki. Preverite, ali so priloženi vsi deli, navedeni na pakirnem seznamu. OPOZORILO Izdelka ne uporabljajte, če med razpakiranjem opazite, da je kakršen koli del s pakirnega seznama že sestavljen. Deli na tem seznamu na izdelek niso nameščeni s strani proizvajalca in jih mora namestiti uporabnik. Zaradi uporabe izdelka, ki je neustrezno sestavljen, lahko pride do hudih telesnih poškodb. ■ Izdelek temeljito preglejte in se prepričajte, da se med prevozom ni poškodoval ali zlomil. ■ Ne odvrzite pakirnega materiala, dokler izdelka temeljito ne pregledate in ga ne začnete uporabljati zadovoljivo. ■ Če so katerikoli deli poškodovani ali manjkajo, pokličite servisni center Greenworks tools.PAKIRNI SEZNAM ■ Kosilnica ■ Ključ baterije ■ Posoda za travo ■ Drobilni nastavek ■ Stranski defl ektor za izmet ■ Uporabniški priročnik ■ Gumbi ■ Vijaki OPOZORILO Če so deli poškodovani ali manjkajo, izdelka ne uporabljajte, dokler deli niso zamenjani. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete. OPOZORILO Ne skušajte spreminjati izdelka ali ustvarjati priključke, katerih uporabe na tem izdelku ne priporočamo. Vsako tako spreminjajte je zloraba in lahko privede do tveganj, ta pa do hudih osebnih poškodb. OPOZORILO Ključa baterije ne vstavljajte, dokler montaža ni zaključena in preden ste pripravljeni na košnjo. V nasprotnem primeru se naprava lahko po nesreči vključi in povzroči hude osebne poškodbe. OPOZORILO Za preprečitev neželenega zagona, ki lahko povzroči resne telesne poškodbe, pri sestavljanju delov vedno najprej odstranite baterijo. OPOZORILO Kosilnice nikoli ne uporabljajte brez nameščenih ustreznih zaščitnih naprav, ki delujejo. Nikoli ne uporabljajte kosilnice s poškodovanimi varnostnimi napravami. Če tega opozorila ne upoštevate, lahko pride do hudih osebnih poškodb.

NAMESTITEV IN PRILAGAJANJE SPODNJEGA

ROČAJAGlejte sliko 2. ■ Povlecite gumba na ročaju in ju obrnite za 90° na obeh straneh, da spustite ročaja na obeh straneh. ■ Spodnja ročaja premaknite v delovni položaj. Ročaj lahko dvignete ali spustite do položaja, ki vam 115Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET naj bi bila dolžina trave med 38 mm in 51 mm v hladnih mesecih ter med 51 mm in 70 mm v vročih mesecih.Prilagajanje višine rezila ■ Za dvig višine rezila primite ročico za prilagajanje višine in jo premaknite proti zadnjemu delu kosilnice. ■ Za spust višine rezila primite ročico za prilagajanje višine in jo premaknite proti sprednjemu delu kosilnice.DELOVANJE OPOZORILO Ne dovolite si, da bi bili zaradi dobrega poznavanja naprave nepazljivi. Zapomnite si, da lahko že trenutek nepazljivosti povzroči resno poškodbo. OPOZORILO Vedno nosite zaščito za oči. Če tega ne storite, vam lahko v oko prileti predmet in povzroči resno poškodbo. WARNING Ne uporabljajte sestavnih delov ali pribora, ki ga ne priporoča proizvajalec te naprave. Uporaba nepriporočenih sestavnih delov ali pribora lahko povzroči resne telesne poškodbe. OPOZORILO Vedno se prepričajte, da so deli kosilnice in rezilo nepoškodovani, ne manjkajo, so ravni in niso prekomerno obrabljeni. Če ta izdelek uporabljate s poškodovanimi ali manjkajočimi deli, se lahko resno poškodujete. ■ Pri zagonu ali vklopu motorja kosilnice ne nagibajte, razen če jo je za zagon treba nagniti. V tem primeru je ne nagnite bolj kot je nujno potrebno in dvignite samo del, ki je odmaknjen od upravljavca. ■ Ne zaganjajte motorja, ko stojite pred odprtino za praznjenje. ■ Roke in stopala držite stran od vrtečih se delov. Nikoli se ne približujte odprtini za izmet.Za popolna navodila za polnjenje glejte Navodila za uporabo baterije in polnilcev, ki so našteti v poglavju Tehnični podatki.NAMEŠČANJE BATERIJEGlejte sliko 8. ustreza. Izbirate lahko med 3 položaji. Sprostite gumba na ročaju, da se spodnji ročaj zaskoči na mestu. OPOMBA: Za pravilno montažo preverite, ali sta obe strani na istem položaju.NAMEŠČANJE ZGORNJEGA ROČAJAGlejte sliko 3. ■ Poravnajte luknje za montažo na zgornjem in spodnjem ročaju. Vstavite vijake z nizko polokroglo glavo in jih privijte z gumbi. Postopek ponovite na drugi strani.NAMEŠČANJE POSODE ZA TRAVOGlejte sliko 4. ■ Dvignite zadnja vrata za odstranjevanje. ■ Lovilnik trave dvignite za ročaj in ga namestite pod zadnja vrata za izmet, tako da se kljukice na lovilniku trave usedejo v palico na vratih. ■ Spustite zadnja vrata za izmet. Pri pravilni namestitvi kljukice na lovilniku trave segajo iz odprtin na zadnjih vratih za izmet.NAMEŠČANJE DROBILNEGA NASTAVKAGlejte sliko 5. ■ Dvignite in zadržite zadnja vrata za izmet. ■ Drobilni nastavek primite za ročaj in ga pod rahlim kotom vstavite, kot je prikazano. ■ Drobilni nastavek potisnite tako, da se dobro zatakne. ■ Spustite zadnja vrata za izmet.NAMEŠČANJE STRANSKEGA DEFLEKTORJA ZA IZMETGlejte sliko 6. OPOMBA: Ko uporabljate stranski de ektor za izmet, ne namestite posodo za travo. Drobilni nastavek naj ostane nameščen. ■ Dvignite stranska vrata za izmet. ■ Kljukice na de ektorju poravnajte z zgibno palico na spodnji strani vrat. ■ Spustite deflektor, da se kljukice zaskočijo na zgibni palici vrat drobilnika. ■ Spustite deflektor in stranska vrata za izmet.NASTAVLJANJE VIŠINE REZILAGlejte sliko 7. Privzeto so kolesa na kosilnici nastavljena na nizek položaj. Pred prvo uporabo kosilnice nastavite položaj rezila tako, da kar najbolje ustreza vaši travi. Običajno 116Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET ■ Dvignite in držite pokrov baterije privzdignjen. ■ Akumulator poravnajte z nosilcem akumulatorja na kosilnice. ■ Pred uporabo preverite, ali se je gumb za sprostitev akumulatorja zaskočil na mestu in ali je akumulator povsem vstavljen in pritrjen v kosilnico. ■ Vstavite ključ baterije. ■ Če naprave ne nameravate uporabiti takoj, ne vstavljajte ključa baterije. ■ Zaprite vrata.ODSTRANJEVANJE BATERIJEGlejte sliko 8. ■ Spustite vzvod za vklop/izklop, da se izdelek zaustavi. ■ Odprite vrata, da odprete prostor za baterijo. ■ Odstranite ključ baterije. ■ Pritisnite gumb za sprostitev akumulatorja na kosilnici. Pri tem bo baterija nekoliko pogledala iz orodja. ■ RIz izdelka odstranite baterijo.ZAGON /ZAUSTAVITEV KOSILNICEGlejte sliko 9. ■ Pritisnite in držite varnostni zaklepni gumb. ■ Povlecite ročico za lin navzgor do ročaja, da zaženete kosilnico, in spustite varnostni zaklepni gumb. ■ Vzvod za vklop/izklop povlecite navzgor proti ročaju, da zaženete kosilnico, nato pa izpustite gumb. ■ Za zaustavitev kosilnice krmilno ročico spustite.OPOMBA: Visok zvok in iskrenje se lahko pojavita, ko električni motor zmanjšuje obrate. To je običajno.KOŠNJA S SAMOZAGANJANJEM Glejte sliko 9.Vklop funkcije samozaganjanja: ■ Odprite pokrovček predala za baterijo. ■ Vstavite baterijo. ■ Vstavite ključ baterije. ■ Vzvod za samozaganjanje povlecite navzgor proti ročaju. Izklop funkcije samozaganjanja: ■ Spustite vzvod za samozaganjanje. Za nastavitev hitrosti pri funkciji samozaganjanja: ■ Povlecite ročico za prilagodljivo nastavljanje hitrosti proti simbolu zajca, da povečate hitrost. ■ Potisnite ročico za prilagodljivo nastavljanje hitrosti proti simbolu želve, da zmanjšate hitrost. NAMIGI ZA KOŠNJO ■ Prepričajte se, da na trati ni kamnov, palic, žic ali drugih predmetov, ki bi lahko poškodovali rezila kosilnice ali motor. Ne kosite prek količkov, ki označujejo posest, ali drugih kovinskih količkov. Take predmete lahko kosilnica izvrže v katero koli smer, s tem pa lahko upravitelju in ostalim povzroči resne telesne poškodbe. ■ Za zdravo trato vedno odrežite eno tretjino ali manj celotne dolžine trave. ■ Ne kosite mokre trave, slednja se prime na spodnjo stran kosilnice in prepreči pravilno izstopanje odrezkov. ■ Za košenje nove ali goste trave boste morda morali zožati rezanje ali zvišati višino rezanja. ■ Po vsaki uporabi spodnjo stran kosilnice očistite odrezkov, listov, umazanije in ostalih nakopičenih snovi. ■ Kadar kosite dolgo travo, hodite počasneje in s tem dovolite učinkovitejšo košnjo in ustrezen izmet odrezkov. OPOMBA: Pred čiščenjem pod kosilnico, kosilnico vedno ustavite, počakajte, da se rezila popolnoma ustavijo, in odstranite ključ baterije.UPORABA NA POBOČJIH OPOZORILO Pobočja so pomembna predvsem zaradi tega, ker vam na njih lahko spodrsne, zaradi česar se lahko hudo poškodujete. Uporaba na pobočjih zahteva še posebno previdnost. Če se na pobočjih ne počutite dobro, jih ne kosite. Zaradi vaše varnosti ne poskušajte kositi pobočij, ki imajo naklon, večji od 15 stopinj. ■ Vedno kosite prečno po pobočjih, nikoli gor in dol. Pri menjavanju smeri na pobočjih bodite še posebej previdni. ■ Bodite pozorni na luknje, brazde, kamenje, skrite predmete ali izbokline, zaradi katerih vam lahko spodrsne oz. se lahko spotaknete. Visoka trava lahko skrije predmete. Odstranite vse predmete, kot so kamni, veje ipd., ob katere se lahko spotaknete oz. katere lahko rezilo nevarno izvrže. ■ Vedno stojite trdno. Zdrs in padec lahko povzroči hude telesne poškodbe. Če vam zmanjkuje ravnotežja, takoj spustite vzvod za vklop/izklop. 117Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET se izogibajte topilom. Ve čina plastičnih delov je zelo dovzetna za poškodbe s strani različnih vrst raztopil. Za odstranjevanje prahu, umazanije, olja, masti itd. uporabite čiste krpe. OPOZORILO Za čim manjše tveganje škode in nevarnosti, orodja nikoli ne čistite s tlačnim čistilnikom ali pod tekočo vodo. OPOZORILO Shranjujte samo v notranjih prostorih. Vedno odstranite baterijo iz kosilnice in polnilnika, če boste orodje očistili ali shranili. OPOZORILO Zavorna tekočina, gorivo, izdelki na osnovi nafte, prodirajoče olje ipd. nikoli ne smejo priti v stik s plastičnimi deli. Kemikalije lahko plastiko poškodujejo, oslabijo ali uničijo, kar lahko povzroči hude telesne poškodbe. Redno preverjajte privitost matic in vijakov ter tako zagotovite varno uporabo kosilnice.Občasno obrišite kosilnice s suho krpo, Ne uporabljajte vode. Ne uporabljajte vode.MAZANJEVsi ležaji v tem izdelku so podmazani z zadostno količino visokokakovostnega maziva, ki ob normalnih delovnih pogojih zdrži celotno življenjsko obdobje izdelka. Zato dodatno mazanje ni potrebno. OPOZORILO Kadar izvajate vzdrževalna dela na rezilu, si vedno roke zaščitite z močnimi rokavicami, lahko pa robove rezil prekrijete s krpo oz. podobnim materialom. Če se dotaknete rezila, lahko to povzroči hude telesne poškodbe. OPOZORILO Ne mažite delov kolesa. Mazanje lahko povzroči odpoved kolesnih sestavnih delov med uporabo, kar lahko povzroči hude telesne poškodbe upravljavca in/ ali poškodbe kosilnice ali lastnine.MENJAVA REZILAGlejte sliko 11-12. ■ Ne pomikajte se poleg prepadov, jarkov ali strmih pobočij; lahko izgubite ravnotežje.PRAZNJENJE POSODE ZA TRAVOGlejte sliko 10. ■ Ustavite kosilnico, počakajte, da se rezilo popolnoma ustavi, in odstranite ključ baterije. ■ Dvignite zadnja vrata. ■ Posodo za travo dvignite za ročaj, da jo odstranite iz kosilnice. ■ Odstranite odrezke trave. ■ Dvignite zadnja vrata in ponovno namestite posodo za travo, kot je opisano v tem priročniku.VZDRŽEVANJE OPOZORILO Preden se lotite vzdrževanja, se prepričajte, da ste odstranili baterijo kosilnice in ključ baterije ter se izognite nenamernemu zagonu kosilnice in morebitnim hudim telesnim poškodbam. OPOZORILO Za preprečitev nenamernega zagona ali nepooblaščene uporabe je brezžična kosilnica opremljena z odstranljivim varnostnim ključem. Da popolnoma onemogočite kosilnico, morate varnostni ključ odstraniti in hraniti stran od kosilnice ter izven dosega otrok. OPOZORILO Pri servisiranju uporabljajte le odobrene nadomestne dele. Uporaba drugih delov lahko povzroči nevarnost ali škodo na izdelku. OPOZORILO V motorju in prostoru baterije ne sme biti trave, listja ali odvečnih maščob. To bo zmanjšalo nevarnost požara.SPLOŠNO VZDRŽEVANJEPred vsako uporabo izdelek preglejte, da ni poškodovan, da ni manjkajočih ali slabo pritrjenih delov (vijaki, matice, pokrovčki, itn.). Varno pritrdite vsa pritrdila in pokrovčke in izdelka ne uporabljajte, dokler ne zamenjate vseh manjkajočih ali poškodovanih delov. Za pomoč pokličite servisni center Greenworks tools. Pri čiščenju plastičnih delov 118Slovensko (Prevod originalnih navodil)

EN DE ES IT FR PT NL RU FI SV NO DA CS PL SK HR HU RO BG EL AR TR HE LT LV ET OPOMBA: Uporabite samo pooblaščena nadomestna rezila. Obrabljena ali poškodovana rezila in vijake zamenjajte v kompletih, da ohranite uravnoteženost naprave. ■ Ustavite motor in odstranite ključ baterije. Naj se rezilo popolnoma ustavi. ■ Odstranite baterijo. ■ Obrnite kosilnico na stran. ■ Postavite kos lesa med rezilo in pokrovom kosilnice ter tako preprečite, da bi se rezilo vrtelo. ■ Odvijte vijak rezila, tako da ga zavrtite v nasprotni smeri urinega kazalca (če gledate z dna kosilnice) s 27-milimetrskim ključem ali natičnim ključem (ni priložen). ■ Odstranite vijak rezila in rezilo. ■ Novo rezilo položite na os. Prepričajte se, da je rezilo ustrezno nameščeno, tako da se os pomika skozi luknjo osrednjega rezila in dva nastavka za rezila na ventilatorju, vstavljena v ustrezni luknji na rezilu. Preverite, ali je nameščen tako, da zaobljena konca kažeta navzgor proti vrhu kosilnice in ne navzdol proti tlom. Če je rezilo pravilno nameščeno, mora biti vzporedno z ventilatorjem. ■ Vijak rezila navijte na os in ga ročno privijte. ■ Matico rezila zavrtite navzdol v smeri urinega kazalca z navornim ključem (ni priložen) in poskrbite, da je vijak ustrezno privit. Priporočeni navor za matico rezila je 62,5~71,5 kgf cm.FUNKCIA VERTIKÁLNEHO USKLADNENIAGlejte sliko 13. ■ Vyberte batériu z kosačky. ■ Vyberte vak na zachytávanie trávy. ■ Gombíky rukoväte otočte do polohy odblokovania. ■ Spustite zostavu rukoväte a gombíky rukoväte otočte do polohy zablokovania. ■ Zdvihnite kosačku za predný koniec do vertikálnej polohy. OPOZORILO Z kosačky vždy vyberte batériu predtým, ako dáte jednotku do vertikálnej skladovacej polohy.STIKALO ZA SKLADIŠČENJE Ko ročaj zavrtite v popolnoma zaklenjen položaj za skladiščenje, je kosilnica opremljena s stikalom za skladiščenje, ki bo onemogočilo zagon kosilnice v položaju za skladiščenje. Stikalo za skladiščenje ne nadomesti potrebe po odstranitvi varnostnega ključa in akumulatorja, da bi preprečili nehoten zagon ali nepooblaščeno uporabo.VAROVANJE OKOLJA ■ Varovanje okolja mora biti pomemben in prednostni vidik pri uporabi stroja, v korist civilnega sožitja in okolja, v katerem živimo. Pazite, da s svojim delom ne motite sosedov. ■ Natančno upoštevajte lokalne predpise za odlaganje embalaže, olja, bencina, filtrov, pokvarjenih delov ali katerega koli elementa, ki močno vpliva na okolje; teh odpadkov ne smete odvreči v smeti, ampak jih morate ločiti in jih izročiti posebnim zbirnim centrom, ki bodo poskrbeli za njihovo reciklažo. ■ Natančno upoštevajte lokalne predpise za odlaganje odpadnega materiala po košnji. ■ Ko stroja ne boste več uporabljali, ga ne smete odvreči v okolje, ampak se obrnite na center za zbiranje odpadkov, v skladu z veljavni lokalnimi predpisi. 119Slovensko (Prevod originalnih navodil)

3. Škode zaradi nepravilnega ravnanja/zlorabe/napačne rabe ali

4. Pregretja zaradi pomanjkljivega vzdrževanja.

5. Škode, ki so jo povzročile napeljave ali zaponke, zrahljane/odpadle

zaradi pomanjkljivega vzdrževanja.

6. Škode, ki jo je povzročilo čiščenje z vodo.

9. Škode zaradi nepravilne uporabe naprave.

10. Škode zaradi nepravilne priprave na zimo (tlačni čistilniki).

11. Delov, ki veljajo za potrošne, garancija običajno ne krije, kar med

12. Določeni izdelki lahko vključujejo komponente, kot so motorji ali

prenose moči drugega proizvajalca. Za te dele velja ustrezna garancija proizvajalca, razen v primerih, ko podjetje Greenworks Tools Europe GmbH soglaša, da bo krilo morebitne reklamacije zunaj garancijskega obdobja drugega proizvajalca.

13. Ta garancija ne krije rabljene opreme.

14. Nameščanja rezervnih, nadomestnih ali dodatnih komponent, ki jih ne
