GEBRUIKSAANWIJZING GD80LM51SP GREENWORKS

Nederland (Vertaling van de originele instructies)

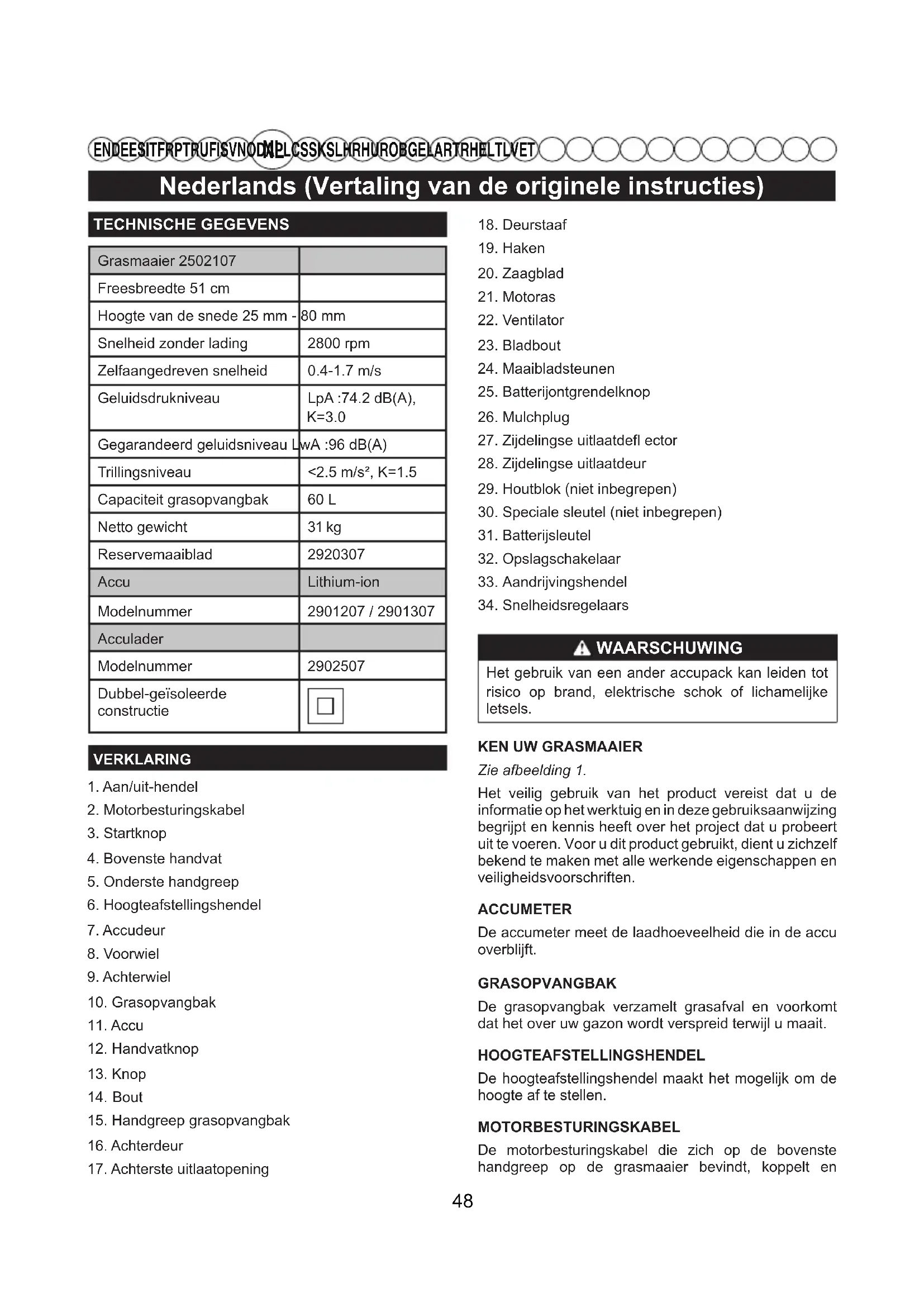

TECHNISCHE GEGEVENS
Grasmaier 2502107
Freesbreedte 51 cm
Hoogte van de snede 25 mm -	80 mm
Snelheid zonder lading	2800 rpm
Zelfaangedreven snelheid	0.4-1.7 m/s
Geluidsdrukniveau	LpA :74.2 dB(A), K=3.0
Gegarandeerd geluidsniveau L	wA :96 dB(A)
Trillingsniveau	<2.5 m/s², K=1.5
Capaciteit grasopvangbak	60 L
Netto gewicht	31 kg
Reservemaaiblad	2920307
Accu	Lithium-ion
Modelummer	2901207 / 2901307
Acculader
Modelummer	2902507
Dubbel-geïsoleerde constructie

VERKLARING

1. Aan/uit-hendel
2. Motorbesturingskabel
3. Startknop
4. Bovenste handvat
5. Onderste handgreep
6. Hoogteafstellingshendel
7. Accudeur
8. Voorwiel
9. Achterwiel
10. Grasopvangbak
    11.Accu
11. Handvatknop
12. Knop
13. Bout
14. Handgreep grasopvangbak
15. Achterdeur

16. Achterste uitlaatopening

17. Deurstaaf

18. Haken
    20.Zaagblad
19. Motoras
20. Ventilator
21. Bladbout
22. Maaibladsteunen
23. Batterijontgrendelknop
24. Mulchplug
25. Zijdelingse uitlaatdefl ector
26. Zijdelingse uitlaatdeur
27. Houtblok (niet inbegren)
28. Speciale sleutel (niet inbegren)
29. Batterijisleutel
30. Opslagschakelaar
31. Aandrijvingshendel
32. Snelheidsregelaars

WAARSCHUWING

Het gebruik van een ander accupack kan leiden tot risico op brand, elektrische schok of lichamelijke letsels.

KEN UW GRASMAIER

Zie afbeelding 1.

Het veilig gebruik van het product vereist dat u de informatatie op het werktuig en in deze gebruiksaanwijzing begrijpt en kennis heeft over het project dat u probeertuit te voeren. Voor u dit product gebruikt, dient u zichzelfbekend te make met alle werkende eigenschappen enveiligheidsvoorschriften.

ACCUMETER

De accumeter meet de laadhoeveelheid die in de accu overblift.

GRASOPVANGBAK

De grasopvangbak verzamelt grayscale en voorkomt dat het over uw gazon worden verspreid verwijl u maait.

HOOGTEAFSTELLINGSHENDEL

De hoogteafstellingshendel maakt het möglichk om de hoogte af te stellen.

MOTORBESTURINGSKABEL

De motorbesturingskabel die zich op de bovenste handgreep op de grasmaaier befindt, koppelt en

Nederland (Vertaling van de originele instructies)

ontkoppelt de motor en het maaiblad.

SCHAKELAARSLEUTEL

De schakelaarsleutel moet worden ingebracht voor de grassmaaimachine kan worden gestart.

MULCHING PLUG

Uw grasmaier is uitgerust met een mulching plug die dechterste uitaatopening afdekt, wat het maiaoblad toelaat het gras te maaien en opnieuw te maaien voor f ijner afval.

ZIJDELINGSE UITLAATDEFLECTOR

Gebruik de zijdelingse uitlaatde ector op uw maier wanner het gras te hoog is om te mulchen of wanner zijdelingse afvoer aangewezen is. Het grasafval dat wordt geprodueer d wanner de zijdelingse uitlaatde ectoren worden gezrukt toen merkbaar groter dan deze die worden geprodueer d wanner de mulching plug en zijdelingse mulchingplaat worden gezrukt.

ZIJDELINGSE UITLAATDEUR

Uw grasmaier is uitgerust met een deur die de zijdelingse uitlaatopening afdekt, wat het maiablad toelaat het gras te maaien en opnieuw te maaien voor jner afval als de mulching plug is geactiveerd of stuart het grasafval anders maar de opvangzak.

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Neem het product en de accessoires voorzichtiguit de doos. Zorg ervoor dat alle opgelijste items op de verpakkingslijst zijn inbegrepen.

WAARSCHUWING

Gebruik dit product Niet als er onderden op de verpakkingslijst al op uw productল gemonteerd wonneer u dit uitpakt. Onderden op deze lijst zich door de fabrikant Niet op het product gemonteerd en要去en door de klant worden geinstalleer. Het gebruik van een product dat onjuist is gemonteerd kan leiden tot ernstige letsels.

■ Inspector het product nauwkeurig om zeker te zichn dat er geen defect is opgetreden of het geen schade heeft opgelopen tijdens het verzenden.
Gooi het verpakkingsmaterialiaal Niet weg tot u het product zorgvuldig heeft geinspecteerd en met succes heeft gelebruikt.
Als er onderdelen beschadigd zijn of ontbreken, neem dan contact op met uw Greenworks tools onderhoudscentrum voor hulp.

VERPAKKINGSLIJST

Grasmaier
Batterijslutelet
Grasopvangbak
Mulching plug
Zijdelingse uitlaatdeflector
- Gebruiksaanwijzing
Knoppen
Bouten

WAARSCHUWING

Als er onderden zijn beschadigd of ontbreken, gebruik dan het toestel Niet vooraleer de onderden werden verrangen. Gebruik van dit product met beschadigde of ontrekende onderden kan leiden tot ernstige letsels.

WAARSCHUWING

Probeer het toestel Niet aan te passen of toebehorente creeren waarvan het gebruik in combinatie met dit toestel Niet is aangewezen. Een dergelijk eanpassing of wijziging wordt als misbruik beschouwd en kan leiden tot gevaarlijke situatuies die ernstige verwondingen können veroorzaken.

WAARSCHUWING

Plaats de batterijssleutel Niet tot de montage voltooid is en u klaar bent om te maaien. Wanner u dit nicht doet, kan dit leiden tot ongewild starten en mogelijkns ernstige verwondingen.

WAARSCHUWING

Om te voorkomen dat de machine per ongeluk start, wat ernstige letsels kan veroorzaken, verwijdert u het.Accupack altijd van het product wanner u onderdelen monteert.

WAARSCHUWING

Gebruik de maaier nooit wanner de aangepaste veiligheidsvoorzieningen Niet zich geinstalleerd en nicht werken. Bedien de grasmaaier nooit met beschadigde veiligheidsvoorzieningen. Wanneer u het toestel met beschadigde of ontbrekende onderdelen gebruikt, kan dit möglichs ernstige letsels veroorzaken.

Nederland (Vertaling van de originele instructies)

ONDERSTE AFSTELLEN

HANDVAT

ONTYOUUWEN

EN

Zie afbeelding 2.

Trek en draai de aan beiden zijden handvatknoppen 90^ om de onderste havatten aan beiden zijden los te make.
Beweeg de onderste handvatten in de bedrijfspositie. U kunt het handvat hoger of lager afstellen in een comfortabile positie. Erijken 3 posities waaruit u kuntkiezen. Laat de handvatknoppen los om het onderste handvat op+zijnplaats te vergrendelen.

OPMERKING: Voor een goede montage, zorgt u ervoor dat beiden zichden indezelfde positie zichn afgesteld.

INSTALLLEREN VAN DE BOVENSTE HANDGREEP

Zie afbeelding 3.

Lijn de montage-openingen op het bovenste handvat en het onderste handvat af. Plaats de bouten en gebruik de knoppen om ze aan te spannen. Herhaal deze procedure aan de andere zijde.

INSTALLING THE GRASSBOX

See figure 4.

• Lift the rear discharge door.
  Hef de grasvanger aan het handvat op enplaats dit onder de achterste uitlaatdeur zodat de haken op de grasvanger op de deurspil rusten.
  Laat dechterste uitlaatdeur los. Indien correct geinstalleerd, zullen de haken van de grasvanger door de openingsen op dechterste uitlaatdeuruitsteken.

MULCHING PLUG INSTALLEREN

Zie afbeelding 5.

Hef de achefterste uitlaatdeur op en houd deze vast.
Neem de mulching plug aan de handgreep vast en breng deze in eenkleine hoek in, zoals getoond.
Druk de mulching plug stevig op haar plaats.
Laat de achefterste uitlaatdeur maar beneden.

ZIJDELINGSE UITLAATDEFLECTOR INSTALLEREN

Zie afbeelding 6.

OPMERKING: Wanner u de zijdelingse uitlaatde ector gebruikt mag u de grasopvangbak Niet installereren. De mulching plug要去 geinstalleerd blijven.

Hef de zijdelingse uitlaatdeur op.
Lijn de haken op de dector af met de scharnierstang aan de onderkant van de deur.
Laat de de ector maar beneden tot de haken aan descharnierstaaf van de mulchdeur+zijn vastgemaakt.

• Ontgrendel de dector en de zijdelingse uitlaatdeur.

SNIJBLADHOOGTE INSTELLEN

Zie afbeelding 7.

Wanner de grasmaier worden verschegt, zich de wielen op een lage maaipositie ingesteld. Vooraleer u de maaier voor het eerst gebruikt, stelt u de maaipositie af volgens de hoogte die voor uw gazon het best geschikt is. Het gemiddelde gazon moetussen de 38 mm en 51 mm tijdens koude en+tussen de 51 mm en 70 mm tijdens warme maanden bedragen.

Maaibladhoogte afstellen

• Om de snijbladhoogte te verhogen, neemt u de hoogteafstellingshendel en beweegt u die maar de achterkant van de grasmaaier.
• Om de snijbladhoogte te verminderen, neemt u de hoogteafstellingshendel en beweegt u die maar de voorkant van de grasmaier.

BEDIENING

WAARSCHUWING

Laat uw waakzaamheid Niet verslappen als u eenmaal vertrouwd bent geraakt met het apparaat. Vergeet Niet dat een seonde onoplettendheid voldoende is om ernstig letsel teveroorzaken.

WAARSCHUWING

Draag altijd gehoorbescherming. Er kuren wegspattende deeltjes in uwogen komen en ernstig oogletsel veroorzaken als u zich hier Niet aan houdt.

WAARSCHUWING

Gebruik geen andere onderdelen of accessoires dan die door de fabrikant voor dit apparaat zijn aanbevolen. Bij gebruik van Niet aanbevolen onderdelen of accessoires bestaat gevaar voor ernstig lichamelijk letsel.

WAARSCHUWING

Inspecteer voor gebruik de grasmaaier algijd op ontbrekende of beschadigde onderdelen en het maaiblad op schade, ongelijke of overdreven slijtage. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstige letsels.

Nederland (Vertaling van de originele instructies)

start of inschakelt, tenzij de grasmaaier voor het starten moet worden gekanteld. In dit geval mag u zicheer dan absoluutoodvakelijkkantelen en alleen het onderdeel opheffen dat van de bediener is weggericht.

Start de motor nicht wanner u voor de uitlaat staat.
Steek uw handen of voeten nicht in de buurt van of onder ronddraaiende onderdelen. Houd deuitlaatopening altijd vrij.

Voor volledige laadinstructies, verwijzen wij hier de gebruiksaanwijzing voor het.Accupack en de laders, opgelijst in de specifi caties.

ACCUPACK INSTALLEREN

Zie afbeelding 8.

Hef het accudeksen op en houd het omhoog.
Lijn de batterij met de batterijpoort van de maaier af.
Zorg ervoor dat de batterijontgrendelknop op+zijn plaats klikt en dat de batterij volledig op+zijn plaats zit en beveilig de grasmaaimachine voor u ermee begint te werken.
Plaats de batterijslsteutel.
■ Als de machine Niet onmiddelijk worden gebruikt, plaatst u de batterijslreutel Niet.
Sluit de deur.

ACCUPACK VERWIJDEREN

Zie afbeelding 8.

Laat de aan/uit-hendel los om het product te stoppen.
- Open de batterijdeur om toegang te krijgen tot het batterijcompartment.
Verwijder de batterijsleutel.
Druk op de batterijontgrendelnop op de grasmaaimachine. Dit zorgt ervoor dat de batterij Lichtjes uit de machine uitsteekt.
- Verwijder het accupack van het product.

GRASMAIMACHINE STARTEN/STOPPEN

Zie afbeelding 9.

Druk op de veiligheidsvergrendelknop en houd\ deze ingedrukt.
Trek de aan-/uithendel omhoog in de richting van het handvat om de grasmaaimachine te starten en LAST de veligheidsvergrendelknop los.
- Om de grasmaaimachine stil te leggen, waar u de schakelaarcontrolhendel los.

OPMERKING: Er kan een hoop geluid werkklinken

en er kuren vonden zijn als de elektrische motor vertraagt. Dit is normal.

ZELFRIJDEND MAAIEN

Zie afbeelding 9

Zelfrijdende eigenschap activeren:

• Open de batterijdeur.
  Installer de batterij.
  Breng de batterijsleutel in.
  Trek de aandrijvingshendel omhoog tot deze het handvat raakt.

Zelfrijdende eigenschap deactiveren:

Laat de aandrijvingshendel los.

Snelheid van de zichrijdende eigenschap aanpassen:

Trek de variabele spelneiscontrolehendel in derichting van het haassymbool om de spelheid teverhogen.
Druke variabele snelheidscontrolehendel in derichting van het schildpadsymbool om de snelheid te verlagen.

MAAITIPS

Zorg ervoor dat het gazon vrij is van stenen, stokken, kabels en andere voorwerpen die de maaibladen of motor van de grasmaaier zouden hunnen beschadigen. Maai Niet over palen of andere metalen palen. Zulke voorwerpen hunnen per ongeluk door de grasmaaier in gelijk welke richting worden opgeworpen en ernstige verwondingen bij de bediener en anderen veroorzaken.
Voor een gezond gazon maait u altijd een derde of minder van de totale lenghte van het gras.
Maai geen nat gras, het zal aan de onderkant van de behuizing blijven vasthangen en voorkomen dat het grasafval goed in de graszak verechtkomt of wordt uitgelaten.
Bij nieuw of dik gras kan een smallere maaibreedte of een hogere maaihoogte nodig zich.
Reinig de onderkant van de behuizing na elk gebruik om grasafval, bladeren, vuil en andere opgehoopt puin te verwijderen.
Wanneer u lang gras maait, stapt u best trager om efficienter maaien toe te soften en ervoor te zorgen dat het afval goed wegraakt.

OPMERKING: Leg de grasmaaimachine altijd stil,
laat de maibladen volledig stilvallen en verwijder
de batterijsluteul voor u onder de grasmaaimachine schoonmaakt.

Nederland (Vertaling van de originele instructies)

Hellingen zijn een belangrijke factor verbonden met wegelijk en vallen, wat kan leiden tot ernstige letsels. Werken op hellingen veronderstelt bijzondere voorzichtigheid. Indien u zich op een helling ongemakkelijk voelt, maar deze dan Niet. Probeer voor uw eigeneiligkeit geen hellingen te maaien van meer dan 15 graden.

Maai dwars langs hellingen, nooit op en neer. Wees uiterst voorzichtig wonneer u op een helling van richting verandert.
■ Kijk uit voor gaten, sporen, stenen, verborgen voorwerpen of obstakels die ervoor kunnen zorgen dat u struijkelt of weglijkdt. Lang gras kan hinderissen verbergen. Verwijder alle voorwerpen, zoals stenen, takken, enz. waarover u kut vallen of die door het snijblad hunnen worden weggeslingerd.
Wees altijd zeker de manier waarop u staat. Wegglieden of vallen kan ernstige letselsveroorzaken. Als u voelt dat u het evenwichtverliest,That u de aan/uit-handel onmiddelijk los.
Maai Niet in de buurt van afgronden, grachten of oevers; u kunt uw evenwicht of vaste ondergrund verliezen.

GRASOPVANGBAK LEEGMAKEN

Zie afbeelding 10.

Leg de grasmaaimachine stil, laut de maaibladen volledig stilvallen en verwijder de batterjsleutel.
Hef de achefterste deur op.
Houd de grasopvangbak aan de handgreep vast om deze van de grasmaaier te verwijden.
Verwijlder het grasafval.
Hef de achefterste deur op en herinstalleer de grasopvangbak, zoals eerder in deze gebruiksaanwijzing beschreiben.

ONDERHOUD

WAARSCHUWING

Voor u onderhoudswerken uitvoert, dient u te verzekeren dat de batterij van de grasmaaimachine en de batterijsleutel verwijderd zijn om ongewild starten en mogelijkns ernstige verwondingen te voorkomen..

WAARSCHUWING

Om ongewild starten of nicht-geauthoriseerd gebruik te voorkomen is de snoerloze grasmaaimachine met een verwijderbare veiligheidssleutel uitergerust. Om de grasmaaimachine stil te leggen, moet de veiligheidssleutel worden verwijderd en op eenplaats weg van de grasmaaimachine en buiten het bereik van kinderen worden bewaard.

WAARSCHUWING

Wanner u onderhoud uityoert mag u uitsluitend geauthoriseerde verrangonderdelen gebruiken. Het gebruik van enige andere onderdelen kan gevaarlijk zichn of schade aan het toestel veroorzaken.

WAARSCHUWING

Houd de motor en accucompartimenten vrij van gras, bladeren en overdreven vet. Dit zar het risico op brand verminderen.

ALGEMEEN ONDERHOUD

Voor elk gebruik dient u het gehele product te controleren om beschadigde, ontbrekende of losse onderdelen, zoals schroeven, moeren, boute, dappen, etc.

Maak alle binders en doppen stevig vast en gebruik dit product Niet tot alle ontbrekende of beschadigde onderdelen verrangen zich. Bel de Greenworks tools klantendienst voor hulp. Vermijd het gebruik van oplosmiddelen wonneer u kunststof onderdelen schoonmaakt. De meeste soorten plastic+zijn gevoelig voor schade,veroorzaakt door verschillende soorten commerciele oplosmiddelen en+kunnen door hun gebruik worden beschadigd. Gebruik schon doeken om vuil, stof, olie, vet, etc. te verwijderen.

WAARSCHUWING

Om het risico op schade en gevaart te reduceren, mag u het gereedschap nooit met een hogedrukreiniger of onder stromend water reinigen.

WAARSCHUWING

Alleen binnenshuis opbergen. Verwijder de accu alteiduit de grasmaaier en lader als u het gereedschapreinigt of opslaat.

Nederland (Vertaling van de originele instructies)

WAARSCHUWING

Laat op geen elk moment remvloeistoffen, benzine, producten op petroleumbasis, penetrerende oliën, etc. in contact komen met kunststof onderdelen. Chemicalien können kunststof beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige letsels.

Controleer regelmatig of alle moeren en bouteen nog goed vast zitten om het veilig gebruik van de grasmaaier te verzekeren.

Wrijf de grasmaaier regelmatig met een droog doek schoon. Gebruik geen water.

SMERING

Alle lagers in dit toestel werden met voldoende smeermiddel van hoge kwaliteit gesmeerd, wat zou要去en volstaan voor de volledige levensduur van het toestel onder normale gebruiksomstandigheden. Aanvullende smering is dus Niet nodig.

WAARSCHUWING

Beschem altijd uw handen door veiligheidshandschoenen te dragen en/of desnijranden van het snijblad met doeken en ander materiaal in te pakken wanner u onderhoudswerken aan het snijblad uitvoert. Contact met het maaiblad kan leiden tot ernstige letsels.

WAARSCHUWING

Smeer geen enkel onderdeel van de wielen. Smering kan ertoe leiden dat de wilonderdelen falenijdens het gebruik, wat kan leiden tot ernstige letsels voor de gebruiker en/of grasmaaier of materiele schade.

SNIJBLAD VERVANGEN

Zie afbeelding 11-12.

OPMERKING: Gebruikuitsluitend geauthoriserde verrangmaaibladen. Vervang versleten of beschadigde maaibladen en moeren in paren om het evenwicht te bewaren.

Leg de motor stil en verwijder de batterijslteutel.
Accupack verwijderen.
Kantel de grasmaier op zich kant.
- Stop een bloc houtCUSHT het snijblad en de behuizing van de grasmaaier om te voorkomen dat het snijblad draait.
Maak de bladbout los door unde gegen de richting

van de wijzers van de klok te draaien (zoals gezien vanaf de onderkant van de grasmaaimachine) met een 27 mm-sleutel of dop (niet meegeleverd).

Verwijder de bladbout en het blad.
- Plaats het neue blad op de schacht. Zorg ervoor dat het blad stevig vast zit, waar bij de schacht door de middenste bladopening gaat en de twee bladpennen op de ventilator door hun respectievelijke openingsen op het blad uitsteken. Zorg ervoor dat het is geinstallerd met de gebogen uiteinden maar boven is gericht in de richting van het maaidek en Niet maar de grond. Wanner goed geinstallerd,要去 het blad vlak gegen de ventilator rusten.
Draad de bladbout op de schacht en span handvast aan.
Verminder het draaimoment van de maaibladmoer door deze in de richting van de wijzers van de klok te draaien met behulp van een momentsleutel (niet ingebrepen) om ervoor te zorgen dat de bout stevig is vastgemaakt. Het aangewezen draaimoment voor de maaibladmoer is 62.5~71.5 kgf cm (350-400 in. lb).

VERTICALE OPBERGFUNCTIE

Zie afbeelding 13.

• Verwijder de batterij uit de grasmaalmachine.
  Verwijder de grasopvangzak.
  Draai de handvatknoppen in de ontgrendelde positie.
• Verlaag het handvat en roteer de handvatknuppen in de vergrendelde positie.
  Hef de grasmaaimachine op aan de voorzijde en plaats deze in verticale positie.

WAARSCHUWING

Verwijder de batterij.altijd uit de grasmaaimachine voor u de machine in de verticale opbergpositie plaatst.

OPSLAGSCHAKELAAR

Wanneer het handvat in de vergrendelde opslagpositie worden gedraaid, is de grasmaaimachine uitgerust met een oplagschakelaar voorkomt dat de grasmaaimachine in de opslagpositie draait. De oplagschakelaar is geen alternatif voor de veiligheidssleutel en batterij om ongewild starten of Niet-geauthoriseerd gebruik te voorkomen.

MILIEUBESCHERMING

• De milieubescherming要去en belangrijek en prioritair aspect vormen voor het gebruik van de machine, ten gunste van de civiele samenleving en de omgeving waarin we leven. Wees geen storend element voor uw buren.
  Volg nauwgezet deplaatselijke normen voor het verwerken van de verpakking, olie, benzine, filters, versleten delen of eender welk element met een sterke invloed op de omgeving; dit afval mag Niet met de huisafval weggeworpen worden, maar moet geschienen worden en aan speciale verzamelcentra toevertrouwd worden, die de recyclage van de materialen zullen verzorgen.
  Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.
  Bij het buiten bedrijf stellen van de machine, mag deze nooit in het milieu achtergelaten worden maar要去 een opvangcentrum gebracht worden, volgens de geldendeplaatselijke normen.

Nederland (Vertaling van de originele instructies)

MOPLOSSEN
PROBLEEM MOGELIJKE OORZAAK OPLOSSING
Handgreep is nicht op+zijn plaats.	De slotbouteen zijn Niet goed geplaatst.	Stel de hoogte van het handgreep af en zorg ervoor dat de slotbouteen goed+zijn vastgemaakt.
Grasmaier start nicht.	Accustand is laag. Laad de accu op.
	Accu functioneert nicht of kan nicht worden opgeladen.	Vervang de accu.
	Batterijsleutel Niet geinstalleerd.	Batterijsleutel inbrengen.
Maaier maait het gras oneven.	Het gazon is ruw of oneffen of de maaihoogte is Niet juist ingesteld.	Breng de wielen in een hogere positie. Alle WIelen要去en opdezelfde maaihoogte worden ingesteld om ervoor te zorgen dat de grasmaier even maait.
Grasmaier mulchtiet noed.	Nat grasafval blij aan de onderkant van hetdek kleven.	Wacht tot het gras droog is voor hetmaaien.
Grasmaier kan moeilijk worden voortgeduwd.	Hoog gras, achterkant van de grasmaier-behuizing en het snijblad slepen in hoog gras of de snijhoogte is te laag.	Verhoog de maaihoogte.
Grasmaier vangt het gras Niet goed op.	Maaihoogte is te laag ingesteld.	Verhoog de maaihoogte.
Motor tritt bij hogere snelheid.	Maaiblad is ontelijk, overdreven of ontelijk versleten.	Vervang het maaiblad.
	Motoras is gebogen.	Stop de motor, verwijder de isolatorsleutel en de accu, ontkoppel de stroomvoorziening en controllerer op schade. Laat herstellingen door een erkende onderhoudsdienstuitvoeren vooraleer u herstart.
Motorstoptijdens het maaien.	Maaihoogte is te laag ingesteld.	Verhoog de maaihoogte.
	Accu staat Niet onder stroom.	Laad de accu op.

Als deze oplossingen het probleem Niet verhopen, neemt u contact op met uw geauthoriseerde onderhoudsverdeler.

Pycckn (IpeBOD n3 nepBOHaayalbHbIX IHCTpyKcN)

Jooa ooeo Jo Jooe Joo:

Jusla Jw
128 136 145 150

C

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
JUWpE 1000000000000000000000000000000000000000000

JUe JUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUeJUe
1 1 1 1 1 1 1 1 1 1 1 1
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
E 1

Nc: 1e aiei eis i ju u

J 1 J

JU

A C

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

sUe Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue

A C

e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s e 1s

A

Greenworks Tools garantiebeid voor doe-het-zelfmachine

GARANTIETERMIJN

Al het neue Greenworks Tools gereedschap worden geleverd met een garantie van 2aar op onderdelen en werk vanaf de aankoopdatum. Een garantie van 30 dagen is beschikbaar voor machines die professioneel worden gebruikt, aangezien Greenworks Tools vooral ontworpen zijn voor doe-het-zelvers.

Deze garantie is nicht overdraagbaar.

BEPERKINGEN

Deze garantie is uitsluitend van toepassing op defecte onderdelen en dekt geen herstellingen als gevolg van:
1. Normale slijtage.
2. Routine onderhoud of afstelling.
3. Schade veroorzaakt door foutieve handelingen/misbruik of verwaarlozing.
4. Oververhitting tengevolge van een gebrek aan onderhoud.
5. Schade tengevolge van verbinders/armaturen die los komen door een gebrek aan onderhoud.
6. Schade veroorzaakt door reiniging met water.
7. Machines die worden onderhonden of hersteld door nicht-geauthoriseerde Greenworks Tools onderhoudscentra.
8. Machines die foultief zich gemonteerd of afgesteld.
9. Schadeveroorzaakt door een foulie gebruik van de machine.
10. Schade voorzaakt door foutieve voorbereidingen voor winterisering (hogedrukreiniger)
11. Voorwerpen die als verbruiksartikelen worden beschouwd, zijn normala gezien Niet door de garantie gedekt, met inbegrip van, maar nicht beperkt tot:
- Batteriijen
- Elektrische kabels
Zaagblad en bladonderdelen
Riemen
- Filters
Boor- en gereedschaphoulders
12. Bepaalde producten können onderdelen bevatten, zoals motoren of transmissies van een andere fabrikant. Deze voorwerpen zijn onderworpen aan het overeenkomstige garantiebeleid van de fabrikant, behalve in de gevallen waar Greenworks Tools Europe GmbH ermee instemt om vorderingen te aanvaarden die zich buiten de garantieperiode van de respectievelijke fabrikant bevinden.
13. Tweedehandsartikelen zich Niet gedekt onder dit garantiebeleid.
14. Het monteren van verrang- of bijkomende onderden die Niet door Greenworks Tools Europe GmbH worden geleverd of zich goedgekeurd.

Garantie

Om in het kader van dit beleid een vordering voor een product in te dieren, is het noodzakelijk een bewijs van de originele aankoopbon voor te leggen. Een kredietkaartafschrift geldt Niet als voldoende aankoopbewijs. Bij een eerste garantie-indcident diert de klant het product waar de originele aankoopplaats terug te brengen, voorzien van het aankoopbewijs. De machine wordt maar onze centrale onderhoudsdienst gestuurd, waar een inspectie worden uitgevoerd. Indien worden vastgesteld dat er een fouan aan de machine aanwezig is, za deleze worden hersteld en gratisaar het adres van de klant worden terug gezonden. Machines met een verkoopprijs van minder dan €100, inclusief BTW, worden over het algemeen verrangen.

Als de centrale onderhoudsdienst vaststelt dat de machine geen fout bevat, worden de klant op de hoogte gesteld van het feit dat hij de kosten van de herstellung dient te betalen.

Dit garantiebeleid is onder voorbehoud van wijzigingen om tegemoet te komen aan de noden van十几年e producten. Een exemplaar van het meest recente garantiebeleid is beschikbaar op www.greenworkstools.eu.

TapaHTHnIbHe 683aTeNbCTBa KOMNaHmGlenwKs
Tools B OTHoWeHm arperatoB dI JOMa N CTpOteNbCTBa

CPOK TAPAHTN

Bce HoBbIe aRperaTbI NOCTabNIOTOc, B cnyae DoMAuHrero NcNoJIb3OBAHn, C 2-NetHei rapaHTneI OT nepBOHaJbHOH dTaI pOKyIKn Ha 3aNtAcTn I paBOy no pEMoHTy, IN 1 rOd Ha AkkyMnTOpHbE 6aTapeN I, B cnyae KOMMepeCecKO HcNOJb3OBAHn, C rapaHTneI 90 dHcIOT nepBOHaJbHOH DaTb NOKynKn HA 3aNtAcTn I paBOy no pEMoHTy.

Ha npopeccoHbHybTexnky 80BoNt n AkkMyIaTOpHbIe pyuHbIe HNCTpyMeHTb 24BoNt (OTBepTk,dpEn, no63NK, uPKyIpaHna NnA, raKOBepBT, fOhopAr, MyblNy-ycTroPcTBO) DeIcTByeT rapaTHra B 1 ro. 3Ta rapaHTra He noDneXnIT nepeAdae.

OPRAHnueHn

Hactoiaa rapaTn paacnpocpTaHRETc TOnbKaHaJepeKThIe YaCTN / KOMNoHEtHi He OXBtBaeT peMOHT, KOToPb IOTpeBoaIc KaC cneCTBHe:

1. HopmabHoro n3Hoca.
   2.Плановин HabToPиИnpOВКИ npI npI npOВКИ.
   3.Yueep6, npuHHeHHb Bpe3yIbTaTe HnpeBaHbHOro obaeHnra / HeHaJIeXaJero IcNoIb3OBAHnra IINI pHeE6pExeHnra.
2. NpeperpeB n3-3a OTCyTCTBnRA TexHnueCKOrO 06CnyKbAHnA.
3. NopBXeHn, Bb3BaHbIbe pa36aJIbTBbAHmE /OTcoeJINHeHmE pHTNtHOB / KpENeXbIX DeTaeIe, n3-3a OTCyTCTBn TEXHmecKOrO 06cJyXbAHnI.
4. NOBpeKdEHHB, Bb3BaHbIe OcHcTKoN npN NOMOuN BObl.
5. Arperatbl, obcnykBaHne mnn peMOHT KOToPbIX npOBoDnIcH He aBTOpIN3OBAHbIMN cepBnCHbIMn CEHTpaMn KOMNaHmN GREENWORKS.
6. Arperatbl, HenpaBnIbHO co6paHbIe nIN OTpeYInpOBAHbIe
7. NObpeXdEHHB, BbI3BaHbIe HEnpaBnIbHbIM IcNoJIb3OBAHmE m arperata.
8. Usep6, npuHHeHHbI B pe3yIbTaTe HnpeAaBbHOI NOIroTOBKn K3KcIIpyataUN B 3IMHNI nepNOd (MOIOJIe yCTPOINCTBA BbICOKOTo daBneHn).
9. P03uIM, paccMaTpBAeMbIe B KaucEeBpe paccOxMybIX DeTanei, H obHiHO He NokpbIaEBMeIbe rapaHTnEi, BKJIouaH, Ho He OrpaHNHbAcb, cneDuYUIM:

3JNeKtpnueckne Ka6eN
Hoxn npexkyuue noTHa
- PemHH
ΦNJIbTpbl
3aXHMHbIe yCTpOuCTBa HdepKaTeIN HnCTpyMeHTa

1. Nopepxahhhe Toabpy He noOpnaiaot noD daHbte rapaHTnHbte 063aTeJIbCTBa.
2. YctaHOBka 3aHacteN, CMeHHbIX DeTaneN INI DOnONIHTeJbHbIX KOMNoHEtOB, KOtOpBe He NoCTabJIOTc KOMnaHmE Greenworks Tools Europe GmbH, INI He yTBpeKdHeI StOY KOMmaHnei

TapaHTn

YTo6bI NoaTaB 3a8Bky Ha rapaHTnHoe 0cCnyKBaHne KaKoro-JIn6o npOyKTA B pAMkX DaHHbIX rapaHTnHbIX 063aTeJIbCTB, Tpe6yeTcJ ODKa3aTeJIbCTBO NepBOHaayAahbHO NOKyKN. DOKa3aTeJIbCTBO NOKyKN BKIOVAET B Ce6B OdHO n3;

KbntaHnpuo3HnUHoro npOdaBua
Cuet, noTBePkaHouu nokynky BHTepheTe
KonraCBnTeBcTbAopeRnctpaunnpOpykTa

PpOdyKT Heo6xOaMIMO 3apeHCTpnpoBaTb Ha caIte: www.greenworkstools.ru

Bbinnckn o Kpeintnoi Kapte He cHNTaeTcR DoCTaOnHbIM DOKa3aTeNbCTBOm NOKynK. B NeByIO OuepeB, npi BO3HNKHOBeHm rapaHTnHoro Cnyau na TnpebnteN BoJNeH ObpaTnTbcra B ABTOINOBAHn bcePBC, INN K IMNOptepy, yka3AHHbX B HnCTpyKUmm INN HA caiTe Ww. Greenworkstools.eu C COOTBeTCTByUOzMIM DOKa3aTeNbCTBOm NOKynKn. Arperat 6yDet OTnpabHeN B haw ceHTpAlnbHbI cepBNCbH IeHTp N tam npObeHa npOBePeka. Ecn16yDet YctAHOBHeo, 70 arperat HeCNpAbEn, To OH 6yDet bcnnNaTHO OTPMOHTnpoBaH. Arperatbl, KOtOpble npOdaTcB P03NHy MeHee YcH 7 000 py6ne, BKIOUay HAnOr cPdoak, kak npAInNo, NOdNeKxTzAmHe.
EcnycTaHOBHeO, yTo arperaT He ABJIeTcR He rapaHTnHbIM cIyuaem, To nOpTe6ntEnIO 6ydt PpeJNOKeHO ONlAITb peMOHT.
HactoIue rapaHTnIhble o6a3TeNbCTBa NOJLKeJat nepNoDnueckm
m3MeHENrM, YTO6bI yOBoNtBOpNTb NOTpe6HOCTn HOBO npOdyKuIM.
Konna nocneHne peakun rapaHTnHbIX 063aTeNBCTB 6yET DoctynHa
ha caTte www.greenworkstools.eu n Ha pycckO3bHOr BepCn caTa
www.greenworkstools.ru.
Adec cepBnCHOnI rapaHTmHOn cnyk6bIB Pocn:
Topyayu: [phone]
Pocn,MockBa,2-ntPainBOPOHOBKn npoe3d 48
TexHOceBpnc
PpOxOHa3aB0da《CaTyph》
IN OcHnR
[phone]

1. 1uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue uue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Ue Uae

13.1g 1u

1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. 68.

U

Naam en adres van de person die verantwoordelijk is voor de opmaak van de

technische fiche:

Hierbij verklaren wij dat het product

Categorie GRASMAIER

Model 2502107

Serienummer Zie etiket productrating

Bouwjaar Zie etiket productrating

• is in overeenstemming met de relevante bepalingen van de Machinerichtlijn (2006/42/EC)

• is in overeenstemming met de bepalingen van de volgende andere EU-richtlijnen

2014/30/EU (EMC-richtlijn) en

2000/14/EC (Lawaairichtlijn) incl. wijzigingen (2005/88/EC)

En bovendien verklaren wij dat

• de volgende (delen/clauses van) de Europese gestandaardiseerde normen werden gebrukt

Gegarandeerd geluidsdrukniveau 96 dB(A)

Conformiteitsanalysemethode in overeenstemming met Annex VI/ Richtlijn 2000/14/

EC

EC-typegoedkeuring in overeenstemming met 2000/14/EC: Intertek Testing &

Certification Co., Ltd. (NB0359)

Plaats, datum: Changzhou, 22/07/2016 Handlekening: Gary Gao Naixin (BEng,

CEng,MIET) Vice-president ontwerp

RU 3AABJIEHNE O COOTBETCTBUN TPESOBAHINM EC

Ponabodntenb: Changzhou Globe Co., Ltd.

Ampc: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu 213000

China

IMn aDpec nua, OTBETCTBEHHORO 3a NOIROTBKy TEXHueCKoro faJaIa:

Mg: Gary Gao Naixin (DnpeKTop no 3JNEKTPoHCTpyMeHTAM, npedHa3HaueHHbIM

ДИА NcNoIb3OBAHЯ Ha OTKpbITOM Bo3DyXe)

Ampec: Greenworks Tools Europe GmbH

Wankelstrasse 40

50996 Koln

Germany
