NAVODILA ZA UPORABO UNI_WATERSOFTENER_3500 Uniprodo

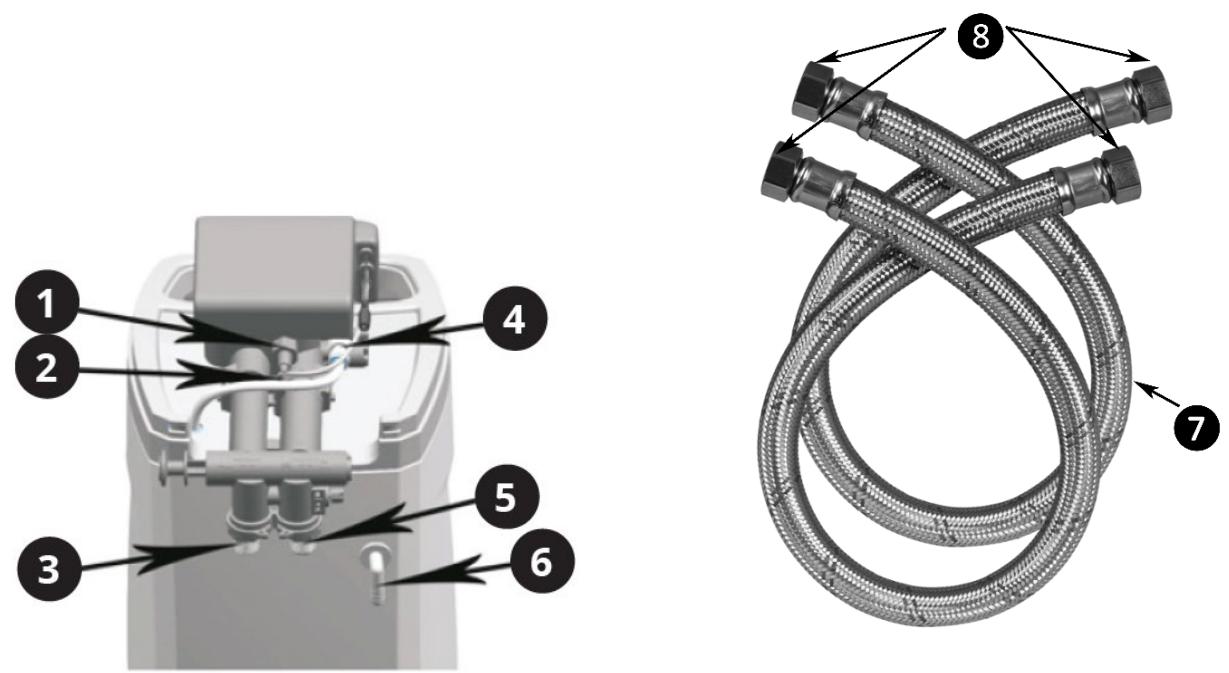

4) Cijev za slanu vodu

5) Izlaz

6) Preljevna cijev

7) Pleteno crijevo

8) 1" BSPT navojni priključak

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo prek [e-mail].

1. Tehnični podatki

Opis parametra	Vrednost parametra
Ime izdelka	Mehčalec vode
Model	UNI_WATERSOFTENER_2500A	UNI_WATERSOFTENER_1000A
Nazivna napetost [V~] / Frekvenca [Hz]	230/50
Prostornina rezervoarja za smolo [l]	25	12
Tip rezervoarja za smolo	1035	1017
Hitrost pretoka [m3/h]	1,4 - 2,7	1,4 - 2,6
Delovni tlak [bar]	1,5 - 5,0
Premer dovoda/iztoka ["]	1
Premer odtoka [mm]	∅12
Dimenzije [mm]	485x300x1120	510x290x660
Teža [kg] (brez soli)	36,5	21
Temperatura okolice [°C]	1-39

Opis parametra	Vrednost parametra
Ime izdelka	Mehčalec vode
Model	UNI_WATERSOFTENER_1500	UNI_WATERSOFTENER_750
Nazivna napetost [V~] / Frekvenca [Hz]	230/50
Prostornina rezervoarja za smolo [l]	15	6,5
Tip rezervoarja za smolo	0735	0717
Hitrost pretoka [m3/h]	1,6 - 2,9	1,4 - 2,8
Delovni tlak [bar]	1,5 - 5,0
Premer dovoda/iztoka ["]	1
Premer odtoka [mm]	∅12
Dimenzije [mm]	510x250x1070	510x220x595
Teža [kg] (brez soli)	24,3	14
Temperatura okolice [°C]	1-39
Model	UNI_WATERSOFTENER_500	UNI_WATERSOFTENER_3500
Nazivna napetost [V~] / Frekvenca [Hz]	230/50
Prostornina rezervoarja za smolo [l]	5	35
Tip rezervoarja za smolo	0713	1324
Hitrost pretoka [m3/h]	1,7 - 3,1	2,1 - 4,0
Delovni tlak [bar]	1,5 - 5,0
Premer dovoda/iztoka ["]	1
Premer odtoka [mm]	∅12
Dimenzije [mm]	500x222x505	530x360x810
Teža [kg] (brez soli)	10,9	41,3
Temperatura okolice [°C]	1-39

Opis parametra	Vrednost parametra
Ime izdelka	Mehčalec vode
Model	UNI_WS_1000B
Nazivna napetost [V~] / Frekvenca [Hz]	230/50
Prostornina rezervoarja za smolo [l]	12
Tip rezervoarja za smolo	1017
Hitrost pretoka [m3/h]	0,1-2,61
Delovni tlak [bar]	1,5-4,5
Premer dovoda/iztoka ["]	1"
Premer odtoka [mm]	∅ 14
Dimenzije [mm]	345x550x655
Teža [kg] (brez soli)	22
Temperatura okolice [°C]	5-38

2. Splošni opis

The Uporabniški priročnik je zasnovan tako, da vam pomaga pri varni in nemoteni uporabi naprave. Izdelek je zasnovan in izdelan v skladu s strogimi tehničnimi smernicami z uporabo najsodobnejših tehnologij in komponent. Poleg tega je izdelan v skladu z najstrožjimi standardi kakovosti.

NAPRAVE NE UPORABLJAJTE, ČE NISTE TEGA UPORABNIŠKEGA PRIROČNIKA TEMELJITO PREBRALI IN GA RAZUMELI.

Da bi podaljšali življenjsko dobo naprave in zagotovili nemoteno delovanje, jo uporabljajte v skladu s tem uporabniškim priročnikom in redno izvajajte vzdrževalna dela. Tehnični podatki in specifikacije v

tem uporabniškem priročniku so posodobljeni. Proizvajalec si pridržuje pravico do sprememb, povezanih z izboljšanjem kakovosti. Naprava je zasnovana tako, da čim bolj zmanjša tveganja za emisije hrupa, pri čemer upošteva tehnološki napredek in možnosti za zmanjšanje hrupa.

2.1. Legenda

Ikona	Opis
	Izdelek izpolnjuje ustrezne varnostne standarde.
	Pred uporabo preberite navodila.
	Izdelek je treba reciklirati.
	OPOZORILO! ali POZOR! ali NE ZAPOMLJAJTE SE! Velja za dano situacijo. (splošni opozorilni znak)
	POZOR! Opozorilo pred električnim udarom!

PROSIMO, UPOŠTEVAJTE! RISBE V TEM PRIROČNIKU SO ZGOLJ ILUSTRATIVNE IN SE LAHKO V NEKATERIH PODROBNOSTIH RAZLIKUJEJO OD DEJANSKEGA IZDELKA.

3. Varnost uporabe

POZOR! PREBERITE VSA VARNOSTNA OPOZORILA IN VSA NAVODILA. NEUPOŠTEVANJE OPOZORIL IN NAVODIL LAHKO POVZROČI ELEKTRIČNI UDAR, POŽAR IN/ALI HUDE POŠKODBE ALI CELO SMRT.

Izraza »naprava« ali »izdelek« se v opozorilih in navodilih uporabljata za:

Mehčalec vode

3.1. Električna varnost

a) Vtič mora ustrezati vtičnici. Vtiča na noben način ne spreminjajte. Uporaba originalnih vtičev in ustreznih vtičnic zmanjša tveganje električnega udara.
b) Izogibajte se dotikanju ozemljenih elementov, kot so cevi, grelniki, kotli in hladilniki. Obstaja povečano tveganje električnega udara, če je ozemljena naprava izpostavljena dežju, pride v neposreden stik z mokro površino ali deluje v vlažnem okolju. Če voda vdre v napravo, poveča tveganje poškodbe naprave in električnega udara.
c) Ne dotikajte se naprave z mokrimi ali vlažnimi rokami.

d) Kabla uporabljajte samo za predvideno uporabo. Nikoli ga ne uporabljajte za prenašanje naprave ali za izvlečenje vtiča iz vtičnice. Kabel hranite stran od virov toplote, olja, ostrih robov ali gibljivih delov. Poškodovani ali zapleteni kabli povečajo tveganje električnega udara.
e) Če se uporabi naprave v vlažnem okolju ni mogoče izogniti, uporabite zaščitno stikalo na preostali tok (RCD). Uporaba zaščitnega stikala na preostali tok zmanjša tveganje električnega udara.
f) Naprave ne uporabljajte, če je napajalni kabel poškodovan ali kaže očitne znake obrabe. Poškodovan napajalni kabel mora zamenjati usposobljen električar ali servisni center proizvajalca.
g) Da bi se izognili električnemu udaru, kabla, vtiča ali naprave ne potapljajte v vodo ali druge tekočine. Naprave ne uporabljajte na mokrih površinah.
h) Preprečite, da bi se naprava zmočila. Nevarnost električnega udara!
i) Napajalni kabel, priključen na napravo, mora biti pravilno ozemljen in ustrezati tehničnim podatkom na nalepki izdelka.

3.2. Varnost na delovnem mestu

a) Poskrbite, da bo delovno mesto čisto in dobro osvetljeno. Neurejeno ali slabo osvetljeno delovno mesto lahko povzroči nesreče. Pri delu z napravo poskušajte razmišljati vnaprej, opazovati dogajanje in uporabljati zdrav razum.
b) Naprave ne uporabljajte v potencialno eksplozivnem okolju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Naprava ustvarja iskre, ki lahko vžgejo prah ali hlape.
c) Če odkrijete poškodbe ali nepravilno delovanje, jo takoj izklopite in to nemudoma sporočite nadzorniku.
d) Če niste prepričani, ali naprava deluje pravilno, ali će odkrijete poškodbe, se obrnite na servisni center proizvajalca.
e) Napravo lahko popravlja samo servisni center proizvajalca. Ne poskušajte popravljati sami!
f) V primeru požara uporabite gasilni aparat na prah ali ogljikov dioksid (CO₂) (namenjen za uporabo na električnih napravah pod napetostjo), da ga pogasite.
g) Redno preverjajte stanje varnostnih nalepk. Če so nalepke neberljive, jih je treba zamenjati.
h) Prosimo, hranite ta priročnik za poznejšo uporabo. Če napravo predate tretji osebi, je treba priročnik izročiti skupaj z njo.
i) Embalažni elementi in majhne sestavne dele hranite na mestu, ki ni dostopno otrokom.
j) Napravo hranite izven dosega otrok in živali.
k) Če se ta naprava uporablja skupaj z drugo opremo, je treba upoštevati tudi preostala navodila za uporabo.

NE POZABITE! MED UPORABO NAPRAVE ZAŠČITITE OTROKE IN DRUGE MIMOIDOČE.

3.3. Osebna varnost

a) Naprave ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola, narkotikov ali zdravil, ki lahko znatno zmanjšajo sposobnost upravljanja naprave.

b) Naprava ni namenjena uporabi s strani oseb (vključno z otroki) z omejenimi duševnimi in senzoričnimi funkcijami ali oseb brez ustreznih izkušenj in/ali znanja, razen će jih nadzoruje oseba, odgovorna za njihovo varnost, ali će so prejele navodila za upravljanje naprave.
c) Pri delu z napravo uporabljajte zdravo pamet in bodite pozorni. Začasna izguba koncentracije med uporabo naprave lahko povzroči resne poškodbe.
d) Naprava ni igrača. Otroke je treba nadzorovati, da se zagotovi, da se ne igrajo z napravo.

3.4. Varna uporaba naprave

a) Pred začetkom nastavitev, čiščenja in vzdrževanja napravo izključite iz električnega omrežja. Takšen preventivni ukrep zmanjša tveganje za nenamerno aktivacijo.

b) Ko naprave ne uporabljate, jo shranjujte na varnem mestu, stran od otrok in oseb, ki niso seznanjene z napravo ali niso prebrale uporabniškega priročnika. Naprava lahko predstavlja nevarnost v rokah neizkušenih uporabnikov.
c) Napravo hranite v brezhibnem tehničnem stanju. Pred vsako uporabo preverite morebitne splošne poškodbe, še posebej preverite gibljive komponente glede razpok ali elementov ter morebitne druge poškodbe, ki bi lahko vplivale na varno delovanje naprave. Če odkrijete poškodbe, napravo pred uporabo izročite v popravilo.
d) Napravo hranite izven dosega otrok.
e) Popravilo ali vzdrževanje naprave naj izvajajo usposobljene osebe, pri čemer morajo uporabljati le originalne nadomestne dele. To bo zagotovilo varno uporabo.
f) Za zagotovitev operativne integritete naprave ne odstranjujte tovarniško nameščenih zaščitnih ščitnikov in ne odvijajte vijakov.
g) Pri prevozu in ravnanju z napravo med skladiščem in namembnim krajem upoštevajte načela varnosti in zdravja pri delu za ročni prevoz, ki veljajo v državi, kjer se bo naprava uporabljala.
h) Naprave med delom ne premikajte, ne nastavljajte in ne vrtite.
i) Napravo redno čistite, da preprečite nabiranje trdovratne umazanije.
j) Naprava ni igrača. Otroci ne smejo izvajati čiščenja in vzdrževanja brez nadzora odrasle osebe.

k) Prepovedano je posegati v strukturo naprave, da bi spremenili njene parametre ali konstrukcijo.
I) Napravo hranite stran od virov ognja in toplote.
m) Med prevozom, namestitvijo in uporabo tega izdelka naprave ne nagibajte, saj lahko to povzroči poškodbe.
n) Med regeneracijo se voda, ki se dovaja v napravo, NE bo zmehčala. Uporaba vode med regeneracijo NI priporočljiva, saj bo negativno vplivala na rezultat regeneracije.
o) Če je bila naprava dalj časa izklopljena, aktivirajte regeneracijski cikel in odvijte pipo nekaj minut, preden napravo zaženete v normalnem načinu delovanja;
p) Izklop električnega omrežja lahko spremeni nastavitve naprave. Po vsakem izpadu električnega napajanja preverite uro naprave in druge parametre.
q) Če se trdota vode znatno spremeni, jo je treba prilagoditi v meniju uporabniških nastavitev.
r) Vroča voda lahko povzroči resno škodo na napravi. Pri uporabi kotla/grelnika vode se prepričajte, da je skupna dolžina cevi, ki povezujejo mehčalec in kotel/grelnik vode, vsaj 3 metre; će zahtevane dolžine cevi ni mogoče doseči, je priporočljivo namestiti nepovratni ventil med filtrom in kotlom/grelnikom vode.
s) Tlak vode na dovodu mora nihati med 1,5 in 5 bari. Negativni tlak vode ni dovoljen.
t) Prepovedana je uporaba kemikalij na dovodu in izhodu naprave.
u) Ne dovolite, da naprava zamrzne.

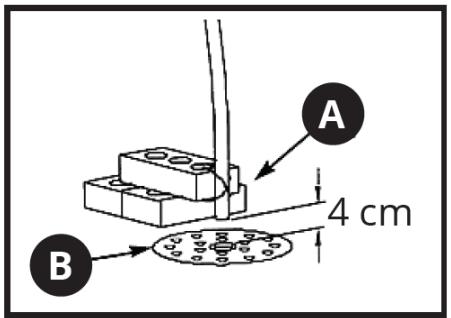

v) V primeru puščanja zagotovite odtok vode v tleh v bližini naprave.

A- Prelivna cev
B- Talni odtok

w) Izdelka ne izpostavljajte mehanskim pritiskom.

x) Naprave ne izpostavljajte neposredni sončni svetlobi.

y) Uporabljajte samo regeneracijsko sol v tabletah.

z) Za tesnjenje cevi in priključkov uporabljajte samo teflonski trak.

aa) Napravo priključite na električno napajanje šele po tem, ko so končani vsi postopki, povezani z vodovodno napeljavo.

bb) Naprave ne premikajte z uporabo cevi, ventilov, priključkov in drugih občutljivih elementov krmilnika.

POZOR! KLJUB VARNI ZASNOVI NAPRAVE IN NJENIM ZAŠČITNIM FUNKCIJAM TER KLJUB UPORABI DODATNIH ELEMENTOV, KI ŠČITIJO UPRAVLJAVCA, OBSTAJA MANJŠE TVEGANJE ZA NESREČO ALI POŠKODBO PRI UPORABI NAPRAVE. PRI UPORABI NAPRAVE BODITE POZORNI IN UPORABLJAJTE ZDRAVO PAMET.

4. Navodila za uporabo

Naprava je namenjena mehčanju vode v sistemih za oskrbo z vodo. Izdelek je namenjen tako zasebnim gospodinjstvom kot tudi podjetjem, kot so restavracije, bari ali hoteli.

Uporabnik je odgovoren za morebitno škodo, ki bi nastala zaradi nenamerne uporabe naprave.

4.1. Opis naprave

Cevi za mehčalec vode

POZOR: Krmilnike poganja električni tokokrog. Nekateri programirani parametri se izgubijo zaradi izpada električne energije, ki bo trajal dlje kot 48 ur, nato pa bo naprava izvedla postopek regeneracije ob napačnem času.

Po vsakem izpadu električne energije preverite uro naprave.

Delovni cikel:

• V SERV.: Čiščenje vode. Voda teče skozi krmilnik, steče skozi usedlino (smolo) in izteče v sistem za oskrbo z vodo.
  POVRATNO IZPIRANJE: Povratno izpiranje - Voda spere in razrahlja usedlino ter nato gre v kanalizacijski sistem. Ta korak je potreben pred regeneracijo.
• SLANICA IN POČASNO IZPIRANJE: Regeneracija - Slanica in počasno izpiranje. Pretok vode skozi krmilno glavo povzroči vsesavanje slanice, kar regenerira mehčalno sposobnost usedline. Med regeneracijo se voda odvede v kanalizacijo. Ko je vsa slanica vsesana, se ionska izmenjevalna usedlina počasi izpere z vodo
• HITRO IZPIRANJE: Hitro izpiranje usedline iz ostankov slanice. Po pretoku skozi usedlino se voda usmeri v kanalizacijo.
• POLNJENJE: Nalivanje vode v rezervoar za sol za pripravo raztopine slanice za naslednjo regeneracijo.

Med regeneracijo usedline ni mogoče dovajati surove vode. Naprava med regeneracijo prekine dovod vode

4.2.1. Uporaba

Napravo mora namestiti in pripraviti za uporabo usposobljena oseba. Dodatni koraki niso potrebni, če je ves čas vzdrževano napajanje in je v rezervoarju za slanico zadostna količina soli. Za namestitev so potrebni trije dovodni priključki za vodo (vhod, izhod, odtok) in napajanje.

4.2.2. Prvi zagon

POZOR: Pred prvo uporabo je potrebna regeneracija usedline.

1) Krmilnik nastavite na način povratnega izpiranja, nato počasi odprite ventil za dovod vode na približno ¼. Voda bo stekla v rezervoar za smolo (če ventil odprete prehitro ali preveč, se lahko smola spere). Ko je iz rezervoarja odstranjen ves zrak (voda začne enakomerno teči iz odtoka), popolnoma odprite glavni dovodni ventil.
2) Izpustite vodo, dokler ne bo iztekla bistra.
3) Zaprite dovod vode in pustite napravo približno pet minut, da se znebite zraka v rezervoarju.
4) Po polnjenju rezervoarja s smolo ročno zaženite regeneracijski cikel, da nalijete vodo v rezervoar za slanico.

5) Rezervoar za slanico napolnite s soljo. Raven soli mora biti višja od nivoja vode.

4.2.3. Obvodni sistem

Priporočljivo je namestiti obvodni sistem, da zagotovite oskrbo z vodo v posebnih primerih, kot so okvara mehčalca, vzdrževanje itd.

1) Obvodni ventil (obvod)

Obvodni ventil se uporablja, kadar naprava potrebuje popravilo ali vzdrževanje. Omogoča dovod vode med temi operacijami.

C- Oznake vstopa in izstopa

D- Oznaki za nastavitev trdote vode Gumb za nastavitev trdote vode

E- Batna palica obvoda

F- Matica dovodnega ventila

2) Navodila za namestitev obvodnega ventila

Model UNI_WATERSOFTENER_1500, UNI_WATERSOFTENER_750, UNI_WATERSOFTENER_500

Koraki	Ilustracije
1. Iz posode za dodatno opremo vzemite dva vijaka, dve podložki, dve objemki ter vhodni in izhodni priključki.
2. Vstavite obvodni ventil v priključek ventila.
3. Namestite podložko, da povežete obvodni ventil in priključek.
4. Privijte vijake tako, da pritrdite podložke na desni in levi.
5. Vstavite vhodni in izhodni priključki v obvodni ventil.
6. Vstavite objemke v obvodni ventil in jih pritrdite z vhodnimi in izhodnimi priključki.
7. Vstavite merilnik pretoka v sedež merilnika pretoka.

Model UNI_WATERSOFTENER_3500

Koraki	Ilustracije
1. Z izvijačem odstranite dva vijaka na zadnji strani pokrova naprave.
2. Dvignite pokrov (pazite, da ne poškodujete kabla zaslona).
3. Iz škatle s priborom vzemite vse predmete, prikazane na sliki.

4. Turbino, regulator položaja turbine in priključek ventila vstavite v pravilnem vrstnem redu.
5. Sestavljeni obvodni ventil namestite v priključek ventila.
6. Namestite podložko, da povežete obvodni ventil in priključek.
7. Z izvijačem privijte desno in levo podložko.
8. Vstavite vhodni in izhodni priključek v obvodni ventil.
9. Vstavite objemke obvodnega ventila in jih pritrdite z vhodnimi in izhodnimi priključki.
10. Vstavite merilnik pretoka v sedež merilnika pretoka.

4.2.4. Krmilnik pretoka slanice (BLFC)

A- Hitri priključek

B- Element 1

C- Element 2

D- Element 3

OPOMBA: Medeninastega priključka NE zategujte preveč. To lahko povzroči strganje navoja ali razpokanje materiala.

1) Priporočeni navor (z gumijastim tesnilom)

• Tipično območje: 20–35 Nm
- Varnejše/nizkonapetostno območje: 20–25 Nm
• Maks.: ne prekoračite 40 Nm

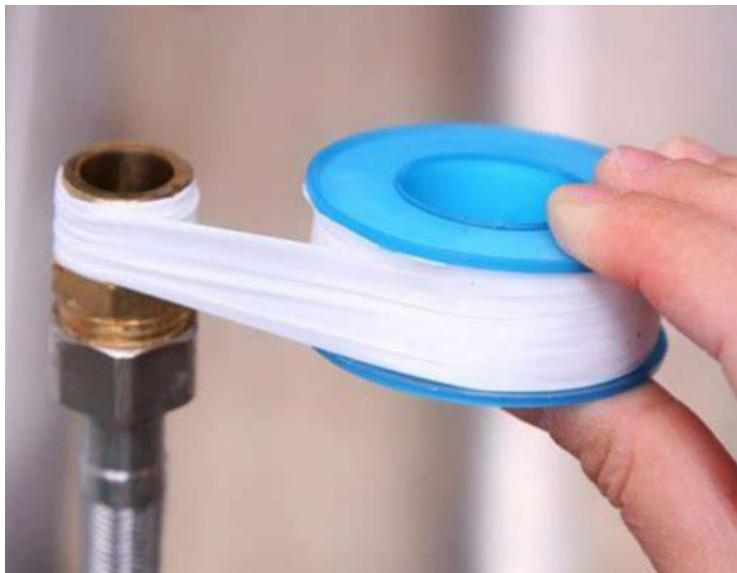

2) Koraki za namestitev

a) Ročno privijte matico, dokler tesnilo ni popolnoma nameščeno. Za namestitev navojne cevi uporabite teflonski trak, da preprečite puščanje vode.

b) Uporabite momentni ključ in postopoma privijte v 2–3 korakih (npr. 50 % → 80 % → 100 % ciljnega navora).
c) Izvedite preizkus tlaka/puščanja pri delovnem tlaku (ali nekoliko višjem).

- Če pride do manjšega puščanja, povečujte navor v majhnih korakih (≈ 5 Nm vsakič), vendar ne prekoračite varne meje.

d) Izogibajte se hitremu vrtenju do konca naenkrat – s tem tvegate zdrobljenje ali deformacijo tesnila.
e) Po namestitvi je priporočljivo, da po prvem tlačnem ciklu preverite spoj, da se prepričate, da se ni zrahljal ali začel puščati.

4.2.6. Nadzorna plošča

A- Zaslon
B- Gumb »SELECT« (izberi)
C- Gumb »ESC« (izhod)
D- Gumb »UP« (gor)
E- Gumb »DOWN« (dol)

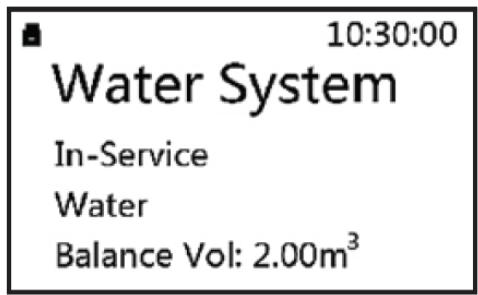

1) Zaslon

a) V servisnem načinu se na zaslonu vsake 3 sekunde izmenično prikazujejo naslednje slike:

• Učinkovitost sistema za regeneracijo usedlin, npr. 2,00 m ³ .

• Začasna hitrost pretoka vode, npr. 1,00 m³/h.

• Čas začetka regeneracije, npr. 02:00

OPOMBA: Trenutni čas je prikazan v zgornjem desnem kotu, npr. 10:30:00

b) Ko naprava deluje v drugih načinih, se prikažejo naslednja sporočila:

Stanje delovanja	Sporočilo na zaslonu	Opis
Povratno izpiranje		Prikazane so informacije o preostalem času izpiranja, npr. 2 min.
Slaničenje in počasno izpiranje		Prikazane so informacije o preostalem času do konca postopka, npr. 30 min.
Polnjenje slanice		Prikazane so informacije o preostalem času do konca postopka, npr. 5 min.
Hitro izpiranje		Prikazane so informacije o preostalem času do konca postopka, npr. 3 min.
Motor deluje		Informacije o preklapljanju med postopki delovanja.
Tipke so blokirane		Pritisnite gumb »GOR«, nato gumb »DOL« in ju držite približno 5 sekund, da odklenete tipke.

Napaka krmilnika

System Maintenance!** Error 1 **

Ko se prikaže to sporočilo, se obrnite na servis proizvajalca.

2) Gumb »IZBERI

a) Pritisnite gumb »IZBERI« za vstop v meni. Z gumboma »GOR« in »DOL« spremenite položaj na seznamu.
b) Ko vstopite v meni in izberete parameter, ponovno pritisnite gumb »IZBERI«, da izberete parameter, ki ga želite nastaviti. Parameter bo začel utripati.
c) Ko nastavite parameter, pritisnite gumb »IZBERI« in naprava bo oddala zvočni signal, ki potrdi potrditev vnesenih podatkov. Zaslon se bo vrnil v začetno stanje.

3) Gumb »ESC

a) Pritisnite gumb »ESC«, ko je način menija neaktiven, da zaustavite trenutno stanje delovanja in se takoj premaknete v naslednje. Ta gumb vam omogoča ročno upravljanje sistema.
b) S pritiskom na gumb »ESC«, ko je način menija aktiven, se vrnete na raven menija z nastavitvami.
c) S pritiskom na gumb »ESC« med vnašanjem nastavitev se vrnete na raven nastavitev (parameter, ki ga nastavljate, se ne bo shranil).

4) Gumba »GOR« in »DOL

a) Gumb se uporablja za spreminjanje položaja na seznamu in spreminjanje parametrov.
b) Če hkrati pritisnete gumba 5 sekund, odklenete tipke.

5) Druge informacije

a) Čas je prikazan v 24-urnem načinu.
b) Enota za intenzivnost pretoka: m³
c) Ko zaslon prikazuje, pomeni, da so tipke zaklenjene.
d) S pritiskom in držanjem tipke »GOR« ali »DOL« se bo parameter neprekinjeno spreminjal (povečeval ali zmanjševal), dokler tipke ne spustite.

4.2.7. Nastavitve krmilnika

1) Uporabniške nastavitve

Ko odklenete tipke, pritisnite tipko »Izberi« za vstop v meni.

Set 12/24 Hour Clock

Set Clock

Set gal/m³/L

Set Regen Time

Set Resin Vol.

Set Water Hardness

Set Regen Ratio

Set Backwash

Set Brine

Set Refill

Set Fast Rinse

Set Regen Day

Water Used Today

Average Water Used

a) Nastavitev oblike ure (Set 12/24 Hour Clock)

b) Nastavitev ure (Set Clock)

c) Nastavitev enote za prostornino (Set gal/m³/L)

d) Nastavitev časa začetka regeneracije (Set Regen Time)

e) Nastavitev prostornine smole (Set Resin Vol.)

POZOR: Vrednost 008 je podana kot primer. Ne spreminjajte parametra, saj lahko to povzroči nepravilno delovanje naprave.

f) Nastavitev trdote vode (Set Water Hardness)

g) Nastavitev faktorja vrednosti območja regeneracije smole s slanico (Set Regen Ratio)

Set Regen Ratio 0.65

h) Nastavitev povratnega izpiranja (Set Backwash)

Set Backwash 02:00 (Min:Sec)

i) Nastavitev časa slanice (Set Brine)

Set Brine 30:00 (Min:Sec)

j) Nastavitev polnjenja slanice (Set Refill)

Set Refill 05:00 (Min:Sec)

k) Nastavitev hitrega izpiranja (Set Fast Rinse)

Set Fast Rinse 03:00 (Min:Sec)

I) Nastavitev časa regeneracije (Set Regen Day)

Začasno - po ustreznem številu dni. Priporočljivo je, da pustite standardno nastavitev, tj. 30 dni.

Set Regen Day 30 Days

m) Števec porabe vode za vsak dan (Water Used Today)

Water Used Today 1.00 m ³

n) Števec povprečne porabe vode (Average Water Used)

Average Water Used 5.00 m ³

2) Meni sistemskih nastavitev

Po vklopu naprave, ko je prikazan tip ventila (npr. ASD2), pritisnite tipki "ESC" in "DOWN", da prikažete meni sistemskih nastavitev.

Set Language Set Mode Set Valve Type Set Work Mode

POZOR: Vrednost teh parametrov je nastavil proizvajalec. Ne spreminjajte tovarniških nastavitev, saj lahko to vpliva na delovanje naprave.

a) Nastavitev jezika menija (Set Language)

Set Language

©English

○中文

○Spanish

b) Nastavitev načina: Čistilec/Mehčalec (Nastavi način)

Set Mode

○Purifier

© Softener

c) Nastavitev tipa ventila (Nastavi tip ventila)

Set Valve Type

©ASD2

○ASD4

○ASD10 ↓

POZOR: Ne spreminjajte parametra, sicer ventil ne bo deloval pravilno.

d) Nastavitev načina delovanja (Nastavi način dela)

Set Work Mode

○A-01

○A-02

◎A-03

○A-04

○A-05

○A-06

Način delovanja	Vrsta	Opis
A-01	Zakasnjen zagon merilnika pretoka	Če razpoložljiva količina predelane vode pade na nič, se regeneracija začne v skladu z uporabniškimi nastavitvami (glejte prejšnjo točko).
A-02	Takojšen zagon merilnika pretoka	Če razpoložljiva količina predelane vode pade na nič, se regeneracija začne takoj.
A-03	Zakasnjen zagon inteligentnega merilnika pretoka	Sistem izračuna zmogljivost na podlagi količine smole, trdote surove vode in stopnje regeneracije. Če razpoložljiva količina predelane vode pade na nič, se regeneracija začne v skladu s časom, ki ga nastavi uporabnik.
A-04	Takojšen zagon inteligentnega merilnika pretoka	Sistem izračuna zmogljivost na podlagi količine smole, trdote surove vode in stopnje regeneracije. Če razpoložljiva količina predelane vode pade na nič, se regeneracija začne takoj.
A-05	Zakasnjen zagon merilnika pretoka: enodnevni zamik	Sistem bo začel regeneracijo po preteku števila dni, ki jih uporabnik nastavi v meniju »Nastavi dan regeneracije«.
A-06	Merilnik pretoka se po določenem času takoj zažene.	Sistem se bo začel regenerirati po preteku časa, nastavljenega v meniju »Nastavi čas regeneracije«.

e) Nastavitev izhodnega signala (Nastavi izhodni signal)

POZOR: Vrednost teh parametrov je nastavil proizvajalec. Ne spreminjajte tovarniških nastavitev, saj lahko to vpliva na delovanje naprave.

4.2.8. Ročni zagon postopka regeneracije

V servisnem načinu pritisnite gumb "ESC", zaslišali boste zvok delujočega motorja. Na zaslonu se bo prikazalo:

Motor Running ...

Po nekaj sekundah se bo na zaslonu prikazalo:

10:30:00 Water System Back Washing... Left : 2Min

Če je treba postopek dokončati, pritisnite gumb "ESC". Naprava bo takoj prešla v naslednji način delovanja. Če gumba ESC ne pritisnete, bo sistem prešel skozi postopek regeneracije.

Preostale korake postopka regeneracije si lahko ogledate na naslednjem seznamu:

10:30:00 Water System Brine & Slow Rinse ... Down-Flow Left : 30Min

Po končanem postopku regeneracije se mehčalec vrne v normalen način delovanja (servisni način).

4.3. Čiščenje in vzdrževanje

a) Pred vsakim čiščenjem, nastavitvijo ali zamenjavo dodatne opreme oziroma će naprave ne uporabljate, izključite omrežni vtič in pustite, da se naprava popolnoma ohladi.
b) Pred čiščenjem ali shranjevanjem napravo vedno izključite iz električnega omrežja.
c) Za čiščenje naprave uporabljajte samo blage detergente, varne za živila.
d) Po čiščenju naprave je treba vse dele pred ponovno uporabo popolnoma posušiti.
e) Napravo shranjujte na suhem in hladnem mestu, zaščiteno pred vlago in neposredno sončno svetlobo.
f) Naprave ne pršite z vodnim curkom in je ne potapljajte v vodo.
g) Napravo je treba redno pregledovati, da se preveri njena tehnična učinkovitost in odkrijejo morebitne poškodbe.
h) Za čiščenje uporabite mehko krpo.

4.3.2. Odstranjevanje rabljenih naprav

Te naprave ne odvrzite med komunalne odpadke. Oddajte jo na zbirališču električnih in drugih naprav. Preverite simbol na izdelku, v navodilih za uporabo in na embalaži. Plastiko, iz katere je izdelana naprava, je mogoče reciklirati v skladu z oznakami. Z odločitvijo za recikliranje pomembno prispevate k varstvu našega okolja.

Za informacije o lokalnem centru za recikliranje se obrnite na lokalne oblasti.
