KORISNIČKI PRIRUČNIK UNI_WATERSOFTENER_3500 Uniprodo

Ovaj korisnički priručnik preveden je pomoću strojnog prevođenja. Uložili smo maksimalan napor kako bismo osigurali točnost prijevoda, ali imajte na umu da automatski prijevodi nisu savršeni i nisu namijenjeni zamjeni ljudskih prevoditelja. Službena verzija korisničkog priručnika je na engleskom jeziku. Sve razlike između prevedene verzije i izvornog engleskog jezika nisu pravno obvezujuće. Ako imate bilo kakvih pitanja o točnosti prijevoda, pogledajte englesku verziju koja je službena referenca. Više jezičnih verzija dostupno je na zahtjev putem [e-mail].

1. Tehnički podaci

Opis parametra	Vrijednost parametra
Naziv proizvoda	Omekšivač vode
Model	UNI_WATERSOFTENER_2500A	UNI_WATERSOFTENER_1000A
Nazivni napon [V~] / Frekvencija [Hz]	230/50
Kapacitet spremnika smole [l]	25	12
Tip spremnika smole	1035	1017
Brzina protoka [m3/h]	1,4 - 2,7	1,4 - 2,6
Radni tlak [bar]	1,5 - 5,0
Promjer ulaza/izlaza ["]	1
Promjer odvoda [mm]	∅12
Dimenzije [mm]	485x300x1120	510x290x660
Težina [kg] (bez soli)	36,5	21
Temperatura okoline [°C]	1-39

Opis parametra	Vrijednost parametra
Naziv proizvoda	Omekšivač vode
Model	UNI_WATERSOFTENER_1500	UNI_WATERSOFTENER_750
Nazivni napon [V~] / Frekvencija [Hz]	230/50
Kapacitet spremnika smole [l]	15	6,5
Tip spremnika smole	0735	0717
Brzina protoka [m3/h]	1,6 - 2,9	1,4 - 2,8
Radni tlak [bar]	1,5 - 5,0
Promjer ulaza/izlaza ["]	1
Promjer odvoda [mm]	∅12
Dimenzije [mm]	510x250x1070	510x220x595
Težina [kg] (bez soli)	24,3	14
Temperatura okoline [°C]	1-39
Model	UNI_WATERSOFTENER_500	UNI_WATERSOFTENER_3500
Nazivni napon [V~] / Frekvencija [Hz]	230/50
Kapacitet spremnika smole [l]	5	35
Tip spremnika smole	0713	1324
Brzina protoka [m3/h]	1,7 - 3,1	2,1 - 4,0
Radni tlak [bar]	1,5 - 5,0
Promjer ulaza/izlaza ["]	1
Promjer odvoda [mm]	∅12
Dimenzije [mm]	500x222x505	530x360x810
Težina [kg] (bez soli)	10,9	41,3
Temperatura okoline [°C]	1-39

Opis parametra	Vrijednost parametra
Naziv proizvoda	Omekšivač vode
Model	UNI_WS_1000B
Nazivni napon [V~] / Frekvencija [Hz]	230/50
Kapacitet spremnika smole [l]	12
Tip spremnika smole	1017
Brzina protoka [m3/h]	0,1-2,61
Radni tlak [bar]	1,5-4,5
Promjer ulaza/izlaza ["]	1"
Promjer odvoda [mm]	14
Dimenzije [mm]	345x550x655
Težina [kg] (bez soli)	22
Temperatura okoline [°C]	5-38

2. Opći opis

Korisnički priručnik osmišljen je kako bi pomogao u sigurnoj i nesmetanoj upotrebi uređaja. Proizvod je dizajniran i proizveden u skladu sa strogim tehničkim smjernicama, korištenjem najsuvremenijih tehnologija i komponenti. Osim toga, proizveden je u skladu s najstrožim standardima kvalitete.

NE KORISTITE UREĐAJ AKO NISTE PAŽLJIVO PROČITALI I RAZUMJELI OVAJ UPUTAK ZA UPOTREBU.

Kako biste produžili vijek trajanja uređaja i osigurali nesmetan rad, koristite ga u skladu s ovim korisničkim priručnikom i redovito obavljajte zadatke održavanja. Tehnički podaci i specifikacije u ovom korisničkom priručniku su ažurirani. Proizvođač zadržava pravo na promjene povezane s poboljšanjem kvalitete. Uređaj je dizajniran kako bi se rizici emisije buke sveli na minimum, uzimajući u obzir tehnološki napredak i mogućnosti smanjenja buke.

2.1. Legenda

Ikona	Opis
	Proizvod zadovoljava relevantne sigurnosne standarde.
	Pročitajte upute prije upotrebe.
	Proizvod se mora reciklirati.
	UPOZORENJE! ili OPREZ! ili ZAPAMTITE! Primjenjuje se na danu situaciju.(opći znak upozorenja)
	PAŽNJA! Upozorenje na strujni udar!

NAPOMENA! CRTEŽI U OVOM PRIRUČNIKU SLUŽE SAMO U ILUSTRATIVNE SVRHE I U NEKIM DETALJIMA MOGU SE RAZLIKOVATI OD STVARNOG PROIZVODA.

3. Sigurnost korištenja

PAŽNJA! PROČITAJTE SVA SIGURNOSNA UPOZORENJA I SVE UPUTE. NEPOŠTIVANJE UPOZORENJA I UPUTA MOŽE REZULTIRATI STRUJNIM UDAROM, POŽAROM I/ILI OZBILJNIM OZLJEDAMA ILI ČAK SMRĆU.

Izrazi „uređaj“ ili „proizvod“ koriste se u upozorenjima i uputama za:

Omekšivač vode

3.1. Električna sigurnost

a) Utikač mora odgovarati utičnici. Ne mijenjajte utikač ni na koji način. Korištenje originalnih utikača i odgovarajućih utičnica smanjuje rizik od strujnog udara.
b) Izbjegavajte dodirivanje uzemljenih elemenata poput cijevi, grijača, bojlera i hladnjaka. Postoji povećani rizik od strujnog udara ako je uzemljeni uređaj izložen kiši, dođe u izravan kontakt s mokrom površinom ili radi u vlažnom okruženju. Ulazak vode u uređaj povećava rizik od oštećenja uređaja i strujnog udara.
c) Ne dodirujte uređaj mokrim ili vlažnim rukama.
d) Kabel koristite samo za njegovu namjenu. Nikada ga ne koristite za nošenje uređaja ili za izvlačenje utikača iz utičnice. Držite kabel dalje od izvora topline, ulja, oštrih rubova ili pokretnih dijelova. Oštećeni ili zapetljani kabeli povećavaju rizik od strujnog udara.

e) Ako se korištenje uređaja u vlažnom okruženju ne može izbjeći, treba primijeniti zaštitni prekidač struje (RCD). Korištenje RCD-a smanjuje rizik od strujnog udara.
f) Ne koristite uređaj ako je kabel za napajanje oštećen ili pokazuje očite znakove istrošenosti. Oštećeni kabel za napajanje treba zamijeniti kvalificirani električar ili servisni centar proizvođača.
g) Kako biste izbjegli strujni udar, ne uranjajte kabel, utikač ili uređaj u vodu ili druge tekućine. Ne koristite uređaj na mokrim površinama.
h) Spriječite smočenje uređaja. Opasnost od strujnog udara!
i) Kabel za napajanje spojen na uređaj mora biti propisno uzemljen i odgovarati tehničkim podacima na naljepnici proizvoda.

3.2. Sigurnost na radnom mjestu

a) Provjerite je li radno mjesto čisto i dobro osvijetljeno. Neuredno ili slabo osvijetljeno radno mjesto može dovesti do nesreća. Pokušajte unaprijed razmišljati, promatrati što se događa i koristiti zdrav razum pri radu s uređajem.
b) Nemojte koristiti uređaj u potencijalno eksplozivnom okruženju, na primjer u prisutnosti zapaljivih tekućina, plinova ili prašine. Uređaj stvara iskre koje mogu zapaliti prašinu ili pare.
c) Ako otkrijete oštećenje ili nepravilan rad, odmah isključite uređaj i bez odgode prijavite to nadređenom.
d) Ako niste sigurni radi li uređaj ispravno ili ako pronađete oštećenje, obratite se servisnom centru proizvođača.
e) Samo servisni centar proizvođača smije popravljati uređaj. Ne pokušavajte sami popravljati!
f) U slučaju požara, upotrijebite aparat za gašenje požara u prahu ili ugljičnim dioksidom (CO₂) (namijenjen za upotrebu na električnim uređajima pod naponom) za gašenje.
g) Redovito provjeravajte stanje sigurnosnih naljepnica. Ako su naljepnice nečitljive, moraju se zamijeniti.
h) Molimo vas da ovaj priručnik držite pri ruci za buduću upotrebu. Ako se ovaj uređaj daje trećoj strani, priručnik se mora dati s njim.
i) Ambalažu i male dijelove za sastavljanje držite na mjestu nedostupnom djeci.
j) Uređaj držite podalje od djece i životinja.
k) Ako se ovaj uređaj koristi zajedno s drugom opremom, potrebno je slijediti i preostale upute za uporabu.

ZAPAMTITE! PRILIKOM KORIŠTENJA UREĐAJA ZAŠTITITE DJECU I DRUGE PROMATRAČE.

a) Isključite uređaj iz napajanja prije početka podešavanja, čišćenja i održavanja. Takva preventivna mjera smanjuje rizik od slučajnog aktiviranja.
b) Kada se ne koristi, čuvajte ga na sigurnom mjestu, dalje od djece i osoba koje nisu upoznate s uređajem te nisu pročitale korisnički priručnik. Uređaj može predstavljati opasnost u rukama neiskusnih korisnika.
c) Uređaj održavajte u besprijekornom tehničkom stanju. Prije svake upotrebe provjerite opća oštećenja, posebno pokretne komponente na napuknute dijelove ili elemente te ima li drugih stanja koja mogu utjecati na siguran rad uređaja. Ako se otkrije oštećenje, prije upotrebe predajte uređaj na popravak.
d) Uređaj držite izvan dohvata djece.
e) Popravak ili održavanje uređaja trebaju obavljati kvalificirane osobe, koristeći samo originalne rezervne dijelove. To će osigurati sigurnu upotrebu.
f) Kako biste osigurali operativni integritet uređaja, nemojte uklanjati tvornički ugrađene zaštitne elemente i nemojte otpuštati vijke.
g) Prilikom transporta i rukovanja uređajem između skladišta i odredišta, pridržavajte se načela zaštite na radu za ručni transport koji vrijede u zemlji u kojoj će se uređaj koristiti.
h) Nemojte pomicati, podešavati ili rotirati uređaj tijekom rada.
i) Redovito čistite uređaj kako biste spriječili nakupljanje tvrdokorne prljavštine.
j) Uređaj nije igračka. Djeca ne smiju obavljati čišćenje i održavanje bez nadzora odrasle osobe.
k) Zabranjeno je dirati u strukturu uređaja kako bi se promijenili njegovi parametri ili konstrukcija.
I) Držite uređaj dalje od izvora vatre i topline.

m) Tijekom transporta, instalacije i korištenja ovog proizvoda nemojte naginjati uređaj jer to može dovesti do oštećenja.
n) Tijekom regeneracije voda koja se dovodi u uređaj NEĆE biti omekšana. NE preporučuje se korištenje vode tijekom regeneracije jer će to negativno utjecati na rezultat regeneracije.
o) Ako je uređaj dugo bio isključen, aktivirajte ciklus regeneracije i odvrnite slavinu nekoliko minuta prije početka normalnog rada uređaja;
p) Isključivanje iz napajanja može promijeniti postavke uređaja. Nakon svakog prekida napajanja provjerite sat uređaja i ostale parametre.
q) Ako se tvrdoća vode značajno promijeni, treba je podesiti u izborniku korisničkih postavki.
r) Vruća voda može uzrokovati ozbiljna oštećenja uređaja. Prilikom korištenja bojlera/bojlera, provjerite je li ukupna duljina cijevi koje spajaju omekšivač i bojler/bojler najmanje 3 metra; ako se ne može ispuniti potrebna duljina cijevi, preporučuje se ugradnja nepovratnog ventila između filtera i bojlera/bojlera.
s) Ulazni tlak vode mora varirati između 1,5 i 5 bara. Negativni tlak vode nije dopušten.
t) Zabranjeno je koristiti kemikalije na ulazu i izlazu uređaja.
u) Ne dopustite da se uređaj smrzne.
v) U slučaju curenja osigurajte odvod vode u podu u blizini uređaja.

A- Preljevna cijev
B- Odvod u podu

w) Ne izlažite proizvod mehaničkom pritisku.

x) Ne izlažite uređaj izravnoj sunčevoj svjetlosti.

y) Koristite samo regeneracijsku sol u tabletama.

z) Za brtvljenje cijevi i spojeva koristite samo teflonsku traku.

aa) Uređaj spojite na napajanje tek nakon što su završeni svi radovi vezani uz instalaciju vode.

bb) Ne pomičite uređaj pomoću crijeva, ventila, spojeva i drugih osjetljivih elemenata regulatora.

PAŽNJA! UNATOČ SIGURNOM DIZAJNU UREĐAJA I NJEGOVIM ZAŠTITNIM ZNAČAJKAMA, TE UNATOČ KORIŠTENJU DODATNIH ELEMENATA KOJI ŠTITE OPERATERA, I DALJE POSTOJI MALI RIZIK OD NEZGODE ILI OZLJEDE PRILIKOM KORIŠTENJA UREĐAJA. BUDITE OPREZNI I KORISTITE ZDRAV RAZUM PRILIKOM KORIŠTENJA UREĐAJA.

4. Smjernice za korištenje

Uređaj je namijenjen omekšavanju vode u sustavima vodoopskrbe. Proizvod je namijenjen privatnim kućanstvima, kao i tvrtkama poput restorana, barova ili hotela.

Korisnik je odgovoran za svaku štetu nastalu nenamjernom upotrebom uređaja.

4.1. Opis uređaja

Cijevi za omekšavanje vode

3) Ulaz: 1" BSPT navoj (Britanski standardni konus cijevi)

• Uusluga.: Obrada vode. Voda ulazi kroz regulator, prolazi kroz talog (smolu) i izlazi u sustav opskrbe vodom.
• ISPIRANJE: Ispiranje - Voda ispire i skarifikuje talog, a zatim odlazi u kanalizacijski sustav. Ovaj korak je potreban prije regeneracije.
• SLANA VODA I SPORO ISPRANJE: Regeneracija - Salamurenje i sporo ispiranje. Protok vode kroz upravljačku glavu uzrokuje usisavanje slane vode, što regenerira kapacitet omekšavanja naslage. Tijekom regeneracije voda se ispušta u kanalizacijski sustav. Nakon što je sva slana voda usisana, naslage ionske izmjene se polako ispiru vodom
• BRZO ISPRANJE: Brzo ispiranje naslage od ostataka slane vode. Nakon protoka kroz naslagu, voda se usmjerava u kanalizacijski sustav.
• PUNJENJE: Ulijevanje vode u spremnik soli kako bi se pripremila otopina slane vode za sljedeću regeneraciju.

Tijekom regeneracije naslage nije moguće uzimati sirovu vodu. Uređaj prekida dovod vode tijekom regeneracije

4.2.1. Upotreba

Uređaj treba instalirati i pripremiti za upotrebu od strane kvalificirane osobe. Nisu potrebni dodatni koraci sve dok je cijelo vrijeme osigurano napajanje i dok se u spremniku slane vode nalazi dovoljna količina soli. Za instalaciju su potrebna tri priključka za dovod vode (ulaz, izlaz, odvod) i napajanje.

4.2.2. Prvo pokretanje

OPREZ: Regeneracija naslage je potrebna prije prve upotrebe.

1) Postavite regulator na način rada povratnog ispiranja, a zatim polako otvorite ventil za dovod vode na otprilike ¼. Voda će teći u spremnik smole (ako se ventil otvori prebrzo ili previše, smola se može isprati). Kada se sav zrak ukloni iz spremnika (voda počne ravnomjerno teći iz odvoda), potpuno otvorite glavni ventil za dovod vode.
2) Ispustite vodu dok ne počne istjecati bistra.
3) Zatvorite dovod vode i ostavite uređaj oko pet minuta kako biste uklonili zrak iz spremnika.
4) Ručno pokrenite ciklus regeneracije nakon punjenja spremnika smole kako biste ulili vodu u spremnik slane vode.

5) Napunite spremnik slane vode solju. Razina soli treba biti viša od razine vode.

4.2.3. Bypass sustav

Preporučuje se ugradnja bypass sustava kako bi se osigurala opskrba vodom u posebnim slučajevima, kao što su kvar omekšivača, održavanje itd.

Bypass ventil se koristi kada je uređaju potreban popravak ili održavanje. Omogućuje opskrbu vodom tijekom ovih operacija.

A- Priključak za mjerač protoka
B- Klipnjača bypassa
C- Oznake ulaza i izlaza
D- Gumb za regulaciju tvrdoće vode Položaj za dovod omekšane vode
E- Klipnjača bypassa
F- Matica ulaznog ventila

2) Upute za ugradnju bypass ventila

Model UNI_WATERSOFTENER_1500, UNI_WATERSOFTENER_750, UNI_WATERSOFTENER_500

Koraci	Ilustracije
1. Izvadite dva vijka, dvije podloške, dvije stezaljke i ulazni i izlazni priključak iz spremnika pribora.
2. Umetnite bypass ventil u priključak ventila.
3. Postavite podlošku kako biste spojili bypass ventil i priključak.
4. Zategnite vijke pričvršćivanjem podložnih pločica s desne i lijeve strane.
5. Umetnite ulazne i izlazne priključke u premosni ventil.
6. Umetnite stezaljke u premosni ventil i pričvrstite ih ulaznim i izlaznim priključcima.
7. Umetnite mjerač protoka u sjedište mjerača protoka.

Model UNI_WATERSOFTENER_3500

Koraci	Ilustracije
1. Pomoću odvijača odvrnite dva vijka na stražnjoj strani poklopca uređaja.
2. Podignite poklopac (pazite da ne oštetite kabel zaslona).
3. Izvadite sve predmete prikazane na slici iz kutije s priborom.

4. Umetnite turbinu, pozicioner turbine i konektor ventila ispravnim redoslijedom.
5. Postavite sastavljeni premosni ventil u konektor ventila.
6. Postavite podlošku kako biste spojili premosni ventil i konektor.
7. Odvijačem zategnite desnu i lijevu podlošku.
8. Umetnite ulazni i izlazni konektor u premosni ventil.
9. Umetnite stezaljke premosnog ventila i pričvrstite ih ulaznim i izlaznim konektorima.
10. Umetnite mjerač protoka u sjedište mjerača protoka.

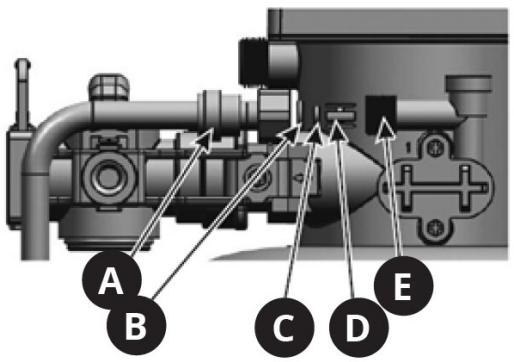

4.2.4. Regulator protoka slane vode (BLFC)

A- Brzi konektor

B- Element 1

C- Element 2

D- Element 3

E- Priključak za slanu vodu

OPREZ: Kraj Elementa 3 prvo se mora umetnuti u priključak za slanu vodu.

4.2.5. Ugradnja vodovodne cijevi s mesinganom maticom BSP od 3/4" ili 1" i gumenom brtvom

NAPOMENA: NEMOJTE previše zategnuti mesingani spoj. To može oštetiti navoje ili napuknuti materijal.

1) Preporučeni moment pritezanja (s gumenom brtvom)

• Tipični raspon: 20–35 Nm
• Sigurniji/raspon niskog naprezanja: 20–25 Nm
• Maks.: ne prelaziti 40 Nm

2) Koraci ugradnje

a) Ručno zategnite maticu dok brtva potpuno ne sjedne. Za ugradnju navojne cijevi upotrijebite teflonsku traku kako biste izbjegli curenje vode.

d) Izbjegavajte okretanje do kraja odjednom - to riskira gnječenje ili deformaciju brtve.
e) Nakon ugradnje preporučuje se provjeriti spoj nakon prvog ciklusa tlaka kako biste se uvjerili da se nije olabavio ili počeo propuštati.

4.2.6. Zaslon upravljačke ploče

A- Tipka "SELECT" (odabir

B- Tipka "ESC" (izlaz)

C- Tipka "UP" (gore)

D- Tipka "DOWN" (dolje)

E- Zaslon)

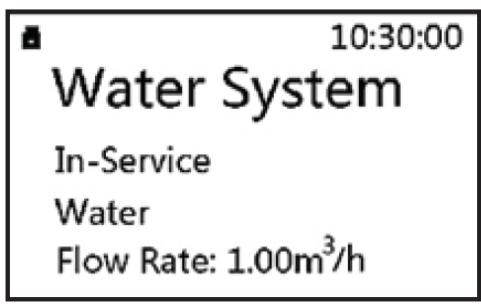

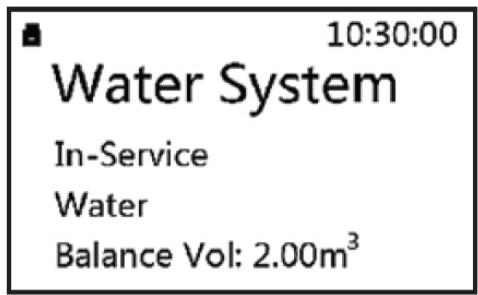

1) U servisnom načinu rada, zaslon svake 3 sekunde izmjenjuje sljedeće slike

a) Učinkovitost sustava za regeneraciju taloga, npr. 2,00 m3.

• Privremena brzina protoka vode, npr. 1,00 m³/h.

• Vrijeme početka regeneracije, npr. 02:00.

• NAPOMENA: Trenutno vrijeme prikazuje se u gornjem desnom kutu, npr. 10:30:00

Kada uređaj radi u drugim načinima rada, prikazuju se sljedeće poruke

b) Status rada:

Poruka na zaslonu	Opis	Ispiranje
Prikazuju se informacije o preostalom vremenu ispiranja, npr. 2 min	10:30:00Water SystemBack Washing...Left : 2Min	Salamurenje i sporo ispiranje.
Prikazuju se informacije o preostalom vremenu do kraja procesa, npr. 30 min	10:30:00Water SystemBrine & Slow Rinse ...Down-FlowLeft : 30Min	Dopunjavanje salamure.
Prikazuju se informacije o preostalom vremenu do kraja procesa, npr. 5 min	10:30:00Water SystemRefilling ...Left : 5Min	Brzo ispiranje.
Prikazuju se informacije o preostalom vremenu do kraja procesa, npr. 3 min	10:30:00Water SystemFast Rinsing ...Left : 3Min	Motor radi.
Informacije o prebacivanju između radnih procesa	Motor Running ...	Tipke blokirane.
Tipke blokirane		Pritisnite tipku „GORE“, zatim tipku „DOLJE“ i držite ih pritisnute otprilike 5 sekundi kako biste otključali tipke.
Kvar kontrolera		Kada se pojavi ova poruka, obratite se servisu proizvođača.

2) Tipka „ODABERI

a) Pritisnite tipku „ODABERI“ za ulazak u izbornik. Pomoću tipki „GORE“ i „DOLJE“ promijenite položaj na popisu.
b) Nakon ulaska u izbornik i odabira parametra, ponovno pritisnite tipku „ODABERI“ za odabir parametra koji želite postaviti. Parametar će početi treptati.
c) Nakon postavljanja parametra pritisnite tipku „ODABERI“ i uređaj će emitirati zvučni signal kojim potvrđuje prihvaćanje unesenih podataka. Zaslon će se vratiti u početno stanje.

3) Tipka „ESC

a) Pritisnite tipku „ESC“ kada je način rada izbornika neaktivan kako biste zaustavili trenutno radno stanje i odmah prešli na sljedeće. Ova tipka omogućuje vam ručno upravljanje sustavom.
b) Pritiskom tipke „ESC“ dok je način rada izbornika aktivan izaći ćete na razinu izbornika postavki.
c) Pritiskom tipke „ESC“ tijekom unosa postavki izaći ćete na razinu postavki (parametar koji se postavlja neće se spremiti).

4) Tipke „GORE“ i „DOLJE

a) Tipka se koristi za promjenu položaja na popisu i promjenu parametara.
b) Istovremenim pritiskom tipki 5 sekundi otključat ćete tipke.

5) Ostale informacije

a) Vrijeme se prikazuje u 24-satnom načinu rada.
b) Jedinica za intenzitet protoka: m³
c) Kada se na zaslonu prikazuje, to znači da su tipke zaključane.
d) Pritiskom i držanjem tipke „GORE“ ili „DOLJE“ parametar će se kontinuirano mijenjati (povećavanjem ili smanjivanjem) dok se tipka ne otpusti.

4.2.7. Postavke kontrolera

1) Korisničke postavke

Nakon otključavanja tipki, pritisnite tipku „Odabir“ za ulazak u izbornik.

Set 12/24 Hour Clock

Set Clock

Set gal/m³/L

Set Regen Time

Set Resin Vol.

Set Water Hardness

Set Regen Ratio

Set Backwash

Set Brine

Set Refill

Set Fast Rinse

Set Regen Day

Water Used Today

Average Water Used

a) Postavka formata sata (Postavi 12/24-satni sat)

b) Postavka sata (Postavi sat)

c) Postavka jedinice volumena (Postavi gal/m³/L)

d) Postavljanje vremena početka regeneracije (Postavi vrijeme regeneracije)

e) Postavljanje volumena smole (Postavi volumen smole)

OPREZ: Vrijednost 008 data je kao primjer. Nemojte mijenjati parametar jer to može uzrokovati nepravilan rad uređaja.

f) Postavljanje tvrdoće vode (Postavi tvrdoću vode)

Set Water Hardness 5.0 mmol/L

g) Postavljanje faktora vrijednosti raspona regeneracije smole u salamuri (Postavi omjer regeneracije)

Set Regen Ratio 0.65

n) Brojač prosječne potrošene vode (Average Water Used)

Average Water Used 5.00 m ³

2) Izbornik postavki sustava

Nakon uključivanja uređaja, dok je prikazan tip ventila (npr. ASD2), pritisnite tipke "ESC" i "DOWN" za prikaz izbornika postavki sustava.

Set Language Set Mode Set Valve Type Set Work Mode

OPREZ: Vrijednost ovih parametara postavila je proizvođač. Ne mijenjajte tvorničke postavke, jer to može utjecati na rad uređaja.

a) Postavka jezika izbornika (Set Language)

Set Language

©English

○中文

○Spanish

b) Postavljanje načina rada: Pročišćivač/omekšivač (Postavi način rada)

Set Mode

○Purifier

© Softener

c) Postavljanje vrste ventila (Postavi vrstu ventila)

Set Valve Type

©ASD2

○ASD4

○ASD10 ↓

Način rada	Vrsta	Opis
A-01	Odgođeno pokretanje mjerača protoka	Ako dostupna količina obrađene vode padne na nulu, regeneracija će započeti prema korisničkim postavkama (vidi prethodnu točku).
A-02	Trenutno pokretanje mjerača protoka	Ako dostupna količina obrađene vode padne na nulu, regeneracija će odmah započeti.
A-03	Odgođeno pokretanje inteligentnog mjerača protoka	Sustav izračunava kapacitet na temelju količine smole, tvrdoće sirove vode i brzine regeneracije. Ako dostupna količina obrađene vode padne na nulu, regeneracija će započeti prema vremenu koje je postavio korisnik.
A-04	Trenutno pokretanje inteligentnog mjerača protoka	Sustav izračunava kapacitet na temelju količine smole, tvrdoće sirove vode i brzine regeneracije. Ako dostupna količina obrađene vode padne na nulu, regeneracija će odmah započeti.
A-05	Odgođeno pokretanje mjerača protoka: odgoda od jednog dana	Sustav će pokrenuti regeneraciju nakon što prođe broj dana koje je korisnik postavio u stavci izbornika "Postavi dan regeneracije".
A-06	Mjerač protoka se odmah pokreće nakon zadanog vremena.	Sustav će započeti regeneraciju nakon isteka vremena postavljenog u izborniku "Postavi vrijeme regeneracije".

e) Postavka izlaznog signala (Postavi izlazni signal)

Set Output Signal

b-01

OPREZ: Vrijednost ovih parametara postavio je proizvođač. Ne mijenjajte tvorničke postavke jer to može utjecati na rad uređaja.

4.2.8. Ručno pokretanje procesa regeneracije

U servisnom načinu rada pritisnite tipku "ESC", čut ćete zvuk motora u radu. Na zaslonu će se prikazati:

Motor Running ...

Nakon nekoliko sekundi na zaslonu će se prikazati:

Ako je potrebno dovršiti postupak, pritisnite tipku "ESC". Uređaj će odmah prijeći u sljedeći način rada. Ako se tipka ESC ne pritisne, sustav će proći kroz proces regeneracije.

Preostali koraci procesa regeneracije mogu se vidjeti na sljedećem popisu:

Nakon završetka procesa regeneracije, omekšivač se vraća u normalan način rada (servisni način rada).

4.3. Čišćenje i održavanje

4.3.1. Opće upute

a) Isključite mrežni utikač iz struje i ostavite uređaj da se potpuno ohladi prije svakog čišćenja, podešavanja ili zamjene pribora ili ako se uređaj ne koristi.
b) Uvijek isključite uređaj iz struje prije čišćenja ili odlaganja.
c) Za pranje uređaja koristite samo blage deterdžente sigurne za hranu.
d) Nakon čišćenja uređaja, sve dijelove treba potpuno osušiti prije ponovne upotrebe.
e) Uređaj čuvajte na suhom, hladnom mjestu, zaštićenom od vlage i izravne sunčeve svjetlosti.
f) Ne prskajte uređaj mlazom vode niti ga uranjajte u vodu.
g) Uređaj se mora redovito pregledavati kako bi se provjerila njegova tehnička učinkovitost i uočila eventualna oštećenja.
h) Za čišćenje koristite meku krpu.

4.3.2. Odlaganje korištenih uređaja

Ne odlažite ovaj uređaj u komunalne sustave otpada. Predajte ga na odlagalište za recikliranje i prikupljanje električnih i električnih uređaja. Provjerite simbol na proizvodu, u priručniku s uputama i na ambalaži. Plastika korištena za izradu uređaja može se reciklirati u skladu s njihovim oznakama. Odabirom recikliranja značajno doprinosite zaštiti našeg okoliša.

Za informacije o lokalnom postrojenju za recikliranje obratite se lokalnim vlastima.

E- Priključek za slanico

POZOR: Konec elementa 3 je treba najprej vstaviti v priključek za slanico.

4.2.5. Namestitev vodovodne cevi z medeninasto matico BSP 3/4" ali 1" in gumijastim tesnilom
