BRUGSANVISNING UNI_WATERSOFTENER_3500 Uniprodo

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den originale engelske version er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

1. Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Blødgøringsmiddel til vand
Model	UNI_WATERSOFTENER_2500A	UNI_WATERSOFTENER_1000A
Nominel spænding [V] / Frekvens [Hz]	230/50
Harpiksbeholderens kapacitet [l]	25	12
Type harpiksbeholder	1035	1017
Flowhastighed [m3/h]	1.4 - 2.7	1.4 - 2.6
Driftstryk [bar]	1.5 - 5.0
Indløbs-/udløbsdiameter ["]	1
Afløbsdiameter [mm]	∅12
Dimensions [mm]	485x300x1120	510x290x660
Vægt [kg] (uden salt)	36,5	21
Omgivelsestemperatur [°C]	1-39

Parameterbeskrivelse	Parameterværdi
Produktnavn	Blødgøringsmiddel til vand
Model	UNI_WATERSOFTENER_1500	UNI_WATERSOFTENER_750
Nominel spænding [V] / Frekvens [Hz]	230/50
Harpiksbeholderens kapacitet [l]	15	6,5
Type harpiksbeholder	0735	0717
Gennemstrømningshastighed [m3/h]	1.6 - 2.9	1.4 - 2.8
Driftstryk [bar]	1.5 - 5.0
Indløbs-/udløbsdiameter ["]	1
Afløbsdiameter [mm]	∅12
Dimensions [mm]	510x250x1070	510x220x595
Vægt [kg] (uden salt)	24,3	14
Omgivelsestemperatur [°C]	1-39
Model	UNI_WATERSOFTENER_500	UNI_WATERSOFTENER_3500
Nominel spænding [V] / Frekvens [Hz]	230/50
Harpiksbeholderens kapacitet [l]	5	35
Type harpiksbeholder	0713	1324
Gennemstrømningshastighed [m3/h]	1.7 - 3.1	2.1 - 4.0
Driftstryk [bar]	1.5 - 5.0
Indløbs-/udløbsdiameter ["]	1
Afløbsdiameter [mm]	∅12
Dimensions [mm]	500x222x505	530x360x810
Vægt [kg] (uden salt)	10,9	41,3
Omgivelsestemperatur [°C]	1-39

Parameterbeskrivelse	Parameterværdi
Produktnavn	Blødgøringsmiddel til vand
Model	UNI_WS_1000B
Nominel spænding [V] / Frekvens [Hz]	230/50
Harpiksbeholderens kapacitet [l]	12
Type harpiksbeholder	1017
Flowhastighed [m3/h]	0,1-2,61
Driftstryk [bar]	1,5-4,5
Indløbs-/udløbsdiameter ["]	1"
Afløbsdiameter [mm]	∅ 14
Dimensions [mm]	345x550x655
Vægt [kg] (uden salt)	22
Omgivelsestemperatur [°C]	5-38

2. Generel beskrivelse

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske brugsbetingelser ved hjælp af de nyeste teknologier og komponenter. Derudover er det produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE ENHEDEN, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og

specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Apparatet er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

2.1. Legende

Ikon	Beskrivelse af apparatet
CE	Produktet opfylder de relevante sikkerhedsstandarder.
	Læs instruktionerne før brug.
	Produktet skal genbruges.
	ADVARSEL! eller FORSIGTIG! eller HUSK! Gælder for den givne situation.(generelt advarselsskilt)
	VÆR OPMAÆRKSOM! Advarsel om elektrisk stød!

OBS! TEGNINGERNE I DENNE MANUAL ER KUN TIL ILLUSTRATION, OG NOGLE DETALJER KAN AFVIGE FRA DET FAKTISKE PRODUKT.

3. Sikkerhed ved brug

OBS! LÆS ALLE SIKKERHEDSADVARSLER OG ALLE INSTRUKTIONER. HVIS ADVARSLERNE OG INSTRUKTIONERNE IKKE F∅LGES, KAN DET RESULTERE I ELEKTRISK ST∅D, BRAND OG/ELLER ALVORLIG PERSONSKADE ELLER ENDDA D∅D.

Udtrykkene "enhed" eller "arbejde med apparatet" bruges i advarslerne og instruktionerne til at henvise til:

Vandblødgøringsanlæg

3.1. Elektrisk sikkerhed

a) Stikket skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå at røre ved jordede elementer som rør, varmeapparater, kedler og køleskabe. Der er en øget risiko for elektrisk stød, hvis den jordede enhed udsættes for regn,

kommer i direkte kontakt med en våd overflade eller bruges i et fugtigt miljø. Vand, der trænger ind i enheden, øger risikoen for beskadigelse af enheden og for elektrisk stød.

c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Brug kun kablet til det formål, det er beregnet til. Brug det aldrig til at bære enheden eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.
e) Hvis det ikke kan undgås at bruge enheden i et fugtigt miljø, skal der anvendes en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.
f) Brug ikke apparatet, hvis netledningen er beskadiget eller viser tydelige tegn på slitage. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.
g) For at undgå elektrisk stød må ledningen, stikket eller apparatet ikke nedsænkes i vand eller andre væsker. Brug ikke enheden på våde overflader.
h) Undgå, at enheden bliver våd. Advarsel mod elektrisk stød!
i) Den netledning, der er tilsluttet apparatet, skal være korrekt jordet og svare til de tekniske oplysninger på produktetiketten.

3.2. Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, hold øje med, hvad der foregår, og brug din sunde fornuft, når du arbejder med apparatet.
b) Brug ikke apparatet i et potentielt eksplosivt miljø, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Apparatet frembringer gnister, som kan antænde støv eller dampe.
c) Hvis du opdager skader eller uregelmæssig drift, skal du straks slukke for enheden og straks rapportere det til en tilsynsførende.
d) Hvis du er i tvivl om, hvorvidt apparatet fungerer korrekt, eller hvis du opdager skader, skal du kontakte producentens servicecenter.
e) Kun producentens servicecenter må udføre reparationer på enheden. Forsøg ikke selv at foretage reparationer!
f) I tilfælde af brand skal den slukkes med en pulver- eller kuldioxid (CO₂)-brandslukker (beregnet til brug på spændingsførende elektriske apparater).
g) Kontrollér regelmæssigt sikkerhedsmærkaternes tilstand. Hvis etiketterne er ulæselige, skal de udskiftes.
h) Opbevar denne manual til fremtidig brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den.

i) Opbevar emballageelementer og små monteringsdele på et sted, der ikke er tilgængeligt for børn.
j) Hold apparatet væk fra børn og kæledyr.
k) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.

OBS! BESKYT B∅RN OG ANDRE TILSKUERE, NÅR DU BRUGER APPARATET.

3.3. Personlig sikkerhed

a) Brug ikke apparatet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin, som i væsentlig grad kan forringe evnen til at betjene apparatet.
b) Maskinen er ikke beregnet til at blive håndteret af personer (herunder børn) med begrænsede mentale og sensoriske funktioner eller personer, der mangler relevant erfaring og/eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget instruktion i, hvordan maskinen skal betjenes.
c) Brug sund fornuft og vær opmærksom, når du arbejder med apparatet. Midlertidigt tab af koncentration under brug af apparatet kan føre til alvorlige skader.
d) Apparatet er ikke et legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

3.4. Sikker brug af enheden

a) Afbryd apparatet fra strømforsyningen, før du påbegynder justering, rengøring og vedligeholdelse. En sådan forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
b) Når den ikke er i brug, skal den opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med enheden, og som ikke har læst brugervejledningen. Apparatet kan udgøre en fare i hænderne på uerfarne brugere.
c) Hold enheden i perfekt teknisk stand. Før hver brug skal du kontrollere for generelle skader, især kontrollere bevægelige komponenter for revnede dele eller elementer, og for andre forhold, der kan påvirke enhedens sikre drift. Hvis du opdager skader, skal du aflevere enheden til reparation før brug.
d) Opbevar enheden uden for børns rækkevidde.
e) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Dette vil sikre sikker brug.
f) For at sikre enhedens funktionsdygtighed må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.

g) Ved transport og håndtering af enheden mellem lageret og bestemmelsesstedet skal man overholde de arbejdsmiljø- og sikkerhedsprincipper for manuel transport, der gælder i det land, hvor enheden skal bruges.
h) Apparatet må ikke flyttes, justeres eller drejes under arbejdet.
i) Rengør apparatet regelmæssigt for at forhindre, at der samler sig fastsiddende snavs.
j) Apparatet er ikke et stykke legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen person.
k) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.
I) Hold enheden væk fra ild- og varmekilder.
m) Under transport, installation og brug af dette produkt må enheden ikke vippes, da det kan føre til skader.
n) Under regenereringen bliver det vand, der tilføres enheden, IKKE blødgjort. Det anbefales IKKE at bruge vand under regenereringen, da det vil have en negativ effekt på regenereringsresultatet.
o) Hvis enheden har været slukket i lang tid, skal du aktivere regenereringscyklussen og skrue vandhanen af et par minutter, før du starter normal drift af enheden;
p) Afbrydelse af strømforsyningen kan ændre enhedens indstillinger. Efter hver strømafbrydelse skal du kontrollere enhedens ur og andre parametre.
q) Hvis vandets hårdhed ændrer sig markant, skal den justeres i brugerindstillingsmenuen.
r) Varmt vand kan forårsage alvorlige skader på apparatet. Når du bruger en vandkoger, skal du sørge for, at den samlede længde af rør, der forbinder blødgøringsanlægget og vandkogeren, er mindst 3 meter; hvis den krævede rørlængde ikke kan overholdes, anbefales det at installere en kontraventil mellem filteret og vandkogeren.
s) Indgangsvandtrykket skal svinge mellem 1,5 og 5 bar. Negativt vandtryk er ikke tilladt.
t) Det er forbudt at bruge kemikalier på enhedens ind- og udløb.
u) Lad ikke enheden fryse.

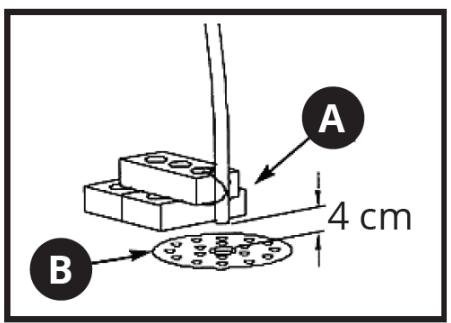

v) Sørg for et vandafløb i gulvet i nærheden af enheden i tilfælde af lækage.

A- Overløbsrør
B- Gulvafløb

w) Udsæt ikke produktet for mekanisk tryk.

x) Udsæt ikke apparatet for direkte sollys.

y) Brug kun regenererende salt i tabletter.

aa) Tilslut først enheden til strømforsyningen, när alle operationer i forbindelse med vandinstallationen er afsluttet.

bb) Flyt ikke enheden ved hjælp af slanger, ventiler, tilslutninger og andre følsomme elementer på controlleren.

OBS! PÅ TRODS AF ENHEDENS SIKRE DESIGN OG DENS BESKYTTELSESFUNKTIONER, OG PÅ TRODS AF BRUGEN AF EKSTRA ELEMENTER TIL BESKYTTELSE AF OPERAT∅REN, ER DER STADIG EN LILLE RISIKO FOR ULYKKER ELLER SKADER VED BRUG AF ENHEDEN. VÆR OPMÆRKSOM OG BRUG DIN SUNDE FORNUFT, NÅR DU BRUGER ENHEDEN.

4. Brugsbetingelser

Apparatet er beregnet til at blødgøre vand i vandforsyningssystemer. Produktet er beregnet til private husholdninger såvel som til virksomheder som restauranter, barer eller hoteller.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

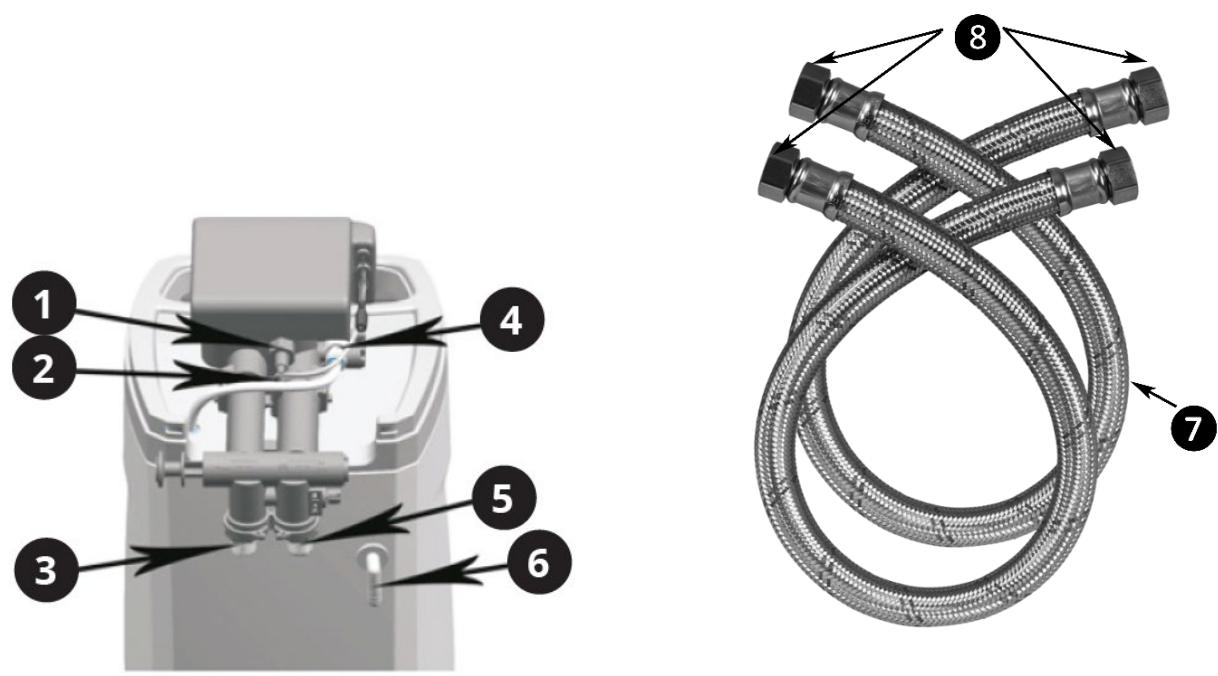

4.1. Beskrivelse af apparatet

Rør til blødgøringsanlæg

4.2. Brug af enheden

FORSIGTIG: Styreenhederne drives af et elektrisk kredsløb. Nogle af de programmerede parametre vil gå tabt på grund af en strømafbrydelse, der varer længere end 48 timer, og så vil enheden udføre regenereringsprocessen på det forkerte tidspunkt.

Kontroller enhedens ur efter hver strømafbrydelse.

Driftscyklus:

• IN SERV.: Vandbehandling. Vandet strømmer ind gennem controlleren, strømmer gennem en aflejring (resin) og strømmer ud til vandforsyningssystemet.
• BACKWASH: Backwash - vandet skyller og skræller aflejringen og løber derefter ud i kloaksystemet. Dette trin er nødvendigt før regenerering.
• BRINE OG LANGSOM SKYLNING: Regenerering - Brine og langsom skylning. Vandstrømmen gennem et kontrolhoved suger saltvand ind, som regenererer aflejringens blødgøringskapacitet. Under regenereringen ledes vandet ud i kloaksystemet. Når al saltvand er blevet suget ind, skylles ionbytteren langsomt med vand
• FAST RINSE: Hurtig skylning af depotet for saltvandsrester. Efter at have strømmet gennem aflejringen ledes vandet til kloaksystemet.
• GENOPFYLDNING: Hæld vand i salttanken for at forberede saltopløsningen til næste regenerering.

Under regenereringen af depotet er det ikke muligt at optage råvand. Enheden afbryder vandforsyningen under regenereringen

4.2.1. Anvendelse

Enheden skal installeres og klargøres til brug af en kvalificeret person. Der er ikke behov for yderligere trin, så længe strømforsyningen opretholdes hele tiden, og der er tilstrækkelig mængde salt i saltvandstanken. Tre vandforsyningsporte (indløb, udløb, afløb) og strømforsyningen er nødvendige for installationen.

4.2.2. Første start

FORSIGTIG: Regenerering af indskud er påkrævet før første brug.

1) Indstil controlleren til backwash-tilstand, og åbn derefter langsomt vandindløbsventilen til ca. ¼. Der vil strømme vand ind i harpikstanken (hvis ventilen åbnes for hurtigt eller for meget, kan harpiksen blive skyllet). Når al luft er fjernet fra tanken (vandet begynder at strømme jævnt fra afløbet), skal du åbne hovedforsyningsventilen helt.
2) Tøm vandet, indtil der løber klart vand ud.
3) Luk for vandtilførslen, og lad enheden stå i cirka fem minutter for at slippe af med luften i tanken.
4) Start regenereringscyklussen manuelt efter påfyldning af harpikstanken for at hælde vand i saltvandstanken.
5) Fyld saltvandstanken med salt. Saltniveauet skal være højere end vandniveauet.

4.2.3. Bypass-system

Det anbefales at installere et bypass-system for at sikre vandforsyningen i særlige tilfælde, f.eks. ved nedbrud af blødgøringsanlægget, vedligeholdelse osv.

Omløbsventilen bruges, när enheden skal repareres eller vedligeholdes. Den tillader vandforsyning under disse operationer.

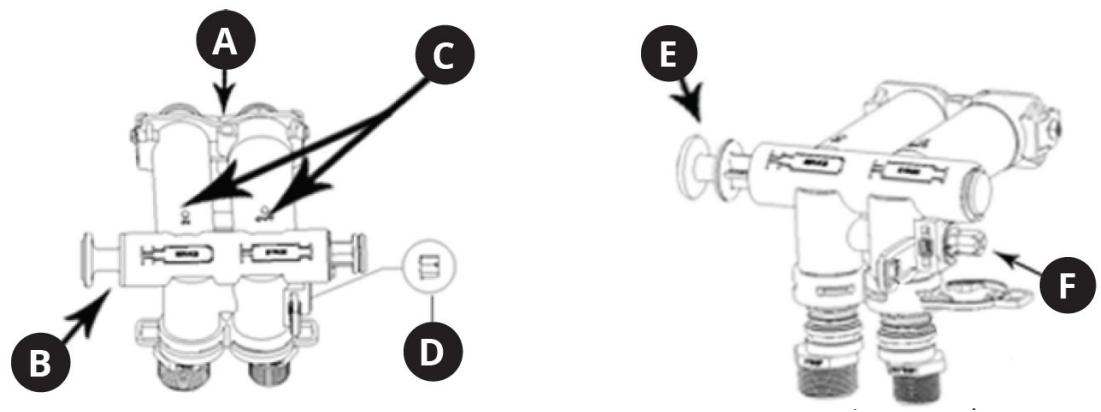

Bypass-position Position for tilførsel af blødgjort vand

A- Flowmålerens port
B- Stempelstang til bypass
C- Indløbs- og udløbsmærker
D- Kontrolknap til vandhårdhed Position for blødgjort vandforsyning
E- Bypass-stempelstang
F- Indløbsventilens møtrik

2) Installationsvejledning til bypass-ventil

Model UNI_WATERSOFTENER_1500, UNI_WATERSOFTENER_750, UNI_WATERSOFTENER_500

Trin	Illustrationer

1. Tag de to skruer, to skiver, to klemmer og indløbs- og udløbsstikkene ud af tilbehørsbeholderen.
2. Sæt omløbsventilen ind i ventilstikket.
3. Placer skiven, så den forbinder omløbsventilen og stikket.
4. Spænd skruerne ved at fastgøre skiverne til højre og venstre.
5. Sæt indløbs- og udløbsstikkene ind i omløbsventilen.
6. Sæt klemmerne i omløbsventilen, og fastgør dem med indløbs- og udløbsstikkene.
7. Sæt flowmåleren ind i flowmålerens sæde.

Model UNI_WATERSOFTENER_3500

Skridt	Illustrationer
1. Brug en skruetrækker til at fjerne de to skruer på bagsiden af enhedens dæksel.
2. Løft dækslet (pas på ikke at beskadige skærmkablet).
3. Tag alle de ting, der er vist på billedet, ud af tilbehørskassen.
4. Indsæt turbinen, turbinepositioneren og ventilstikket i den rigtige rækkefølge.
5. Placer den samlede bypass-ventil i ventilstikket.
6. Placer skiven, så den forbinder omløbsventilen og forbindelsen.
7. Brug en skruetrækker til at spænde højre og venstre skive.
8. Sæt indløbs- og udløbsstikkene ind i omløbsventilen.
9. Sæt omløbsventilens klemmer i, og fastgør dem med indløbs- og udløbsstikkene.
10. Sæt flowmåleren ind i flowmålerens sæde.

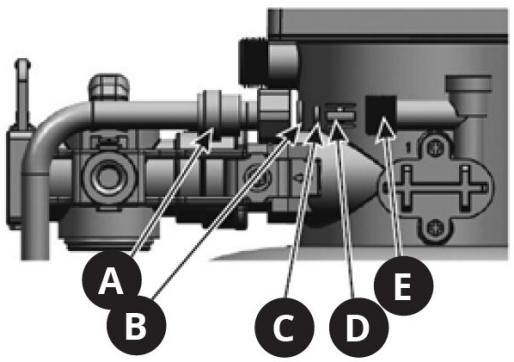

4.2.4. Brine flow controller (BLFC)

A- Hurtigkobling

B- Element 1

C- Element 2

D- Element 3

E- Brine-port

FORSIGTIG: Enden af Element 3 skal sættes ind i brineporten først.

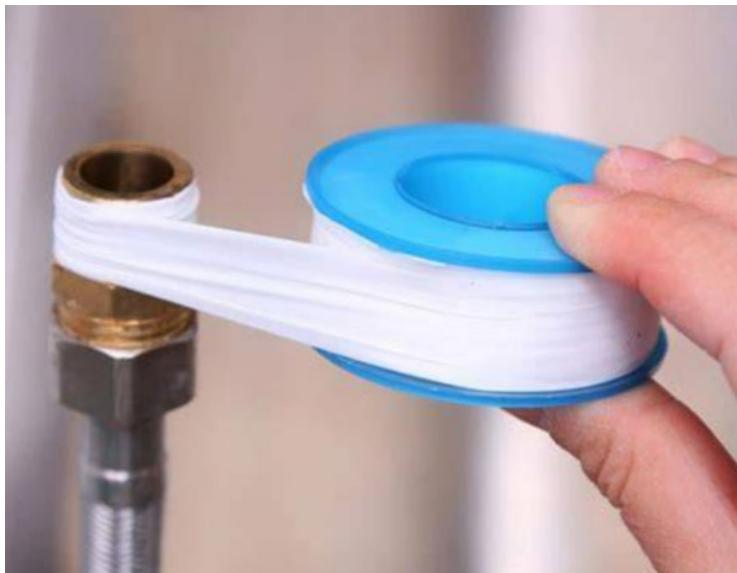

4.2.5. Installation af vandrøret med en 3/4" eller 1" messingmøtrik og gummipakning

BEMÆRK: Messingfittingen må IKKE spændes for hårdt. Det kan ødelægge gevindet eller revne materialet.

1) Anbefalet tilspændingsmoment (med gummipakning)

• Typisk område: 20-35 Nm
• Sikkert/lavt belastet område: 20-25 Nm
• Max: må ikke overstige 40 Nm

2) Trin til montering

a) Spænd møtrikken med hånden, indtil pakningen sidder helt fast. Ved montering af rør med gevind skal du bruge teflontape for at undgå vandlækage.

b) Brug en momentnøgle, og stram gradvist i 2-3 trin (f.eks. 50 % → 80 % → 100 % af målmomentet).
c) Udfør en tryk-/lækagetest ved arbejdstryk (eller lidt over).

- Hvis der er en lille lækage, skal du øge momentet i små trin (≈ 5 Nm hver gang), men overskrid ikke den sikre grænse.

d) Undgå at skrue helt op på én gang - det risikerer at knuse eller deformere pakningen.
e) Efter installationen anbefales det at kontrollere samlingen efter den første trykcyklus for at sikre, at den ikke har løsnet sig eller er begyndt at lække.

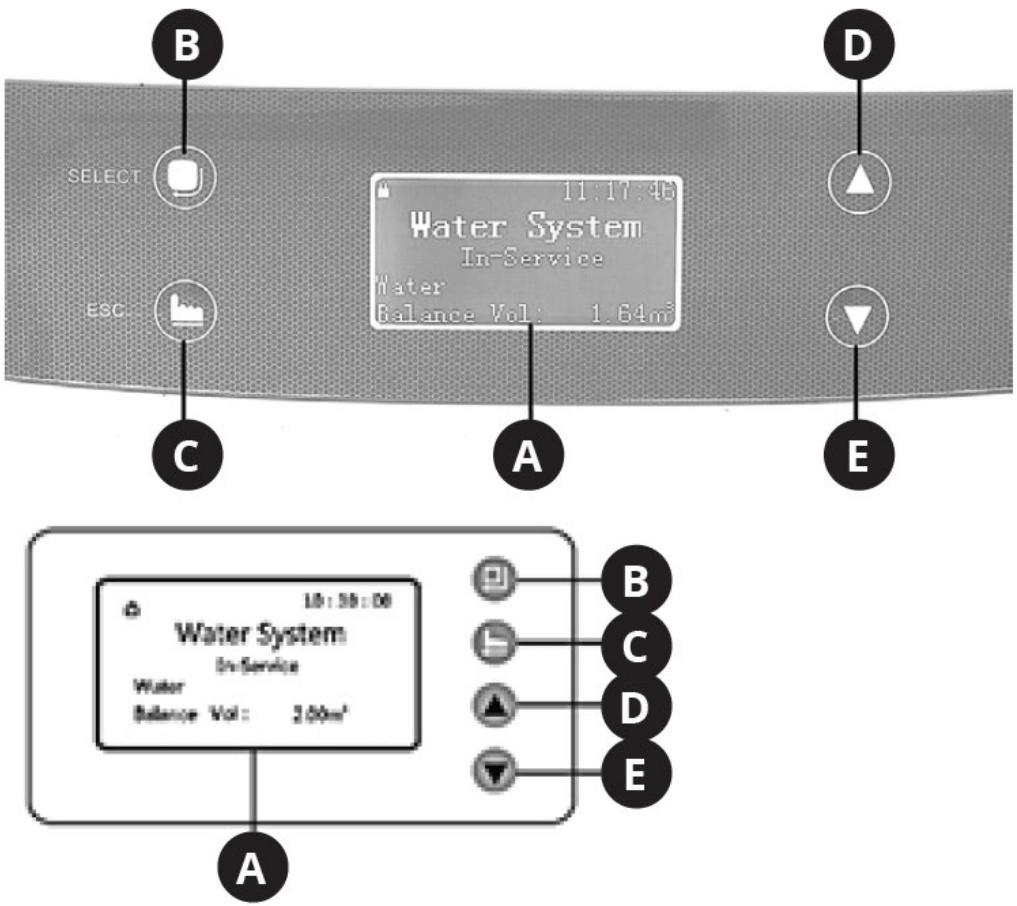

4.2.6. Kontrolpanel

A- Skærm
B- Knappen "SELECT" (vælg)
C- Knappen "ESC" (afslut)
D- Knappen "UP" (op)
E- Knappen "DOWN" (ned)

1) Skærm

a) I servicetilstand skifter displayet mellem følgende billeder hvert 3. sekund:

• Systemeffektivitet for aflejringsregenering, f.eks. 2,00 m³.

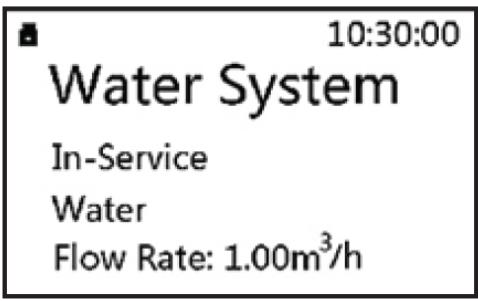

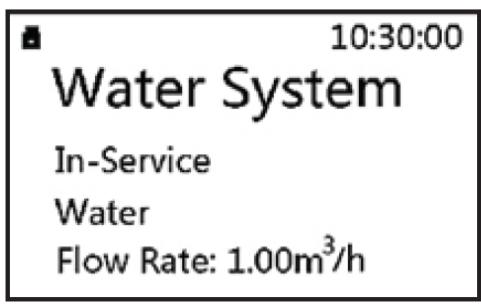

- Midlertidig vandgennemstrømningshastighed, f.eks. 1,00 m ³ /t.

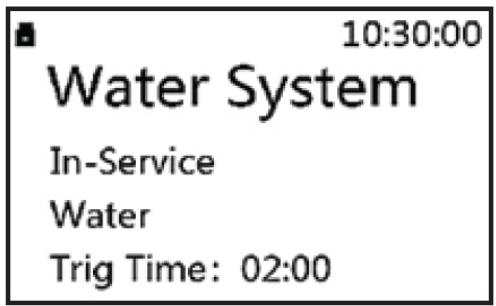

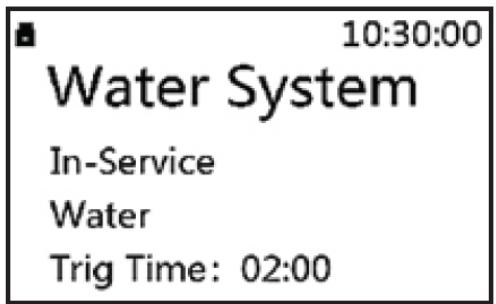

• Starttidspunkt for regenerering, f.eks. 02:00

BEMÆRK: Den aktuelle tid vises i øverste højre hjørne, f.eks. 10:30:00

b) Når enheden kører i andre tilstande, vises følgende meddelelser:

Driftsstatus	Meddelelse på displayet	Beskrivelse af apparatet
Returskylning		Der vises oplysninger om den resterende skylletid, f.eks. 2 min.
Saltning og langsom skylning		Der vises oplysninger om den resterende tid indtil afslutningen af processen, f.eks. 30 min.
Påfyldning af saltlage		Der vises oplysninger om den resterende tid indtil afslutningen af processen, f.eks. 5 min.
Hurtig skylning		Der vises oplysninger om den resterende tid indtil afslutningen af processen, f.eks. 3 min.
Motor arbejder		Information om skift mellem driftsprocesser.
Taster blokeret		Tryk på knappen "UP" og derefter på knappen "DOWN", og hold dem begge nede i ca. 5 sekunder for at låse tasterne op.

Fejl på controller

System Maintenance!** Error 1 **

Når denne meddelelse vises, skal du kontakte producentens service.

2) Knappen "VÆLG

a) Tryk på knappen "SELECT" for at gå ind i menuen. Brug knapperne "UP" og "DOWN" til at ændre positionen på listen.
b) Når du er kommet ind i menuen og har valgt parameteren, skal du trykke på knappen "SELECT" igen for at vælge den parameter, der skal indstilles. Parameteren vil begynde at blinke.
c) Når du har indstillet parameteren, skal du trykke på knappen "SELECT", og enheden udsender et lydsignal, der bekræfter, at de indtastede data er accepteret. Displayet vender tilbage til sin oprindelige tilstand.

3) Knappen "ESC

a) Tryk på "ESC"-knappen, när menutilstanden er inaktiv, for at stoppe den aktuelle driftstilstand og straks gå videre til den næste. Med denne knap kan du styre systemet manuelt.
b) Hvis du trykker på "ESC"-knappen, mens menutilstanden er aktiv, går du til indstillingsmenuniveauet.
c) Hvis du trykker på "ESC"-knappen, mens du går ind i indstillingerne, går du ud af indstillingsniveauet (den indstillede parameter gemmes ikke).

a) Knappen bruges til at ændre positionen på listen og ændre parametre.
b) Hvis du trykker på knapperne samtidigt i 5 sekunder, låses de op.

5) Andre oplysninger

a) Tiden vises i 24 timers tilstand.
b) Enhed for flowintensitet: m³
c) Når displayet viser, betyder det, at tasterne er låst.
d) Hvis du trykker på knappen "UP" eller "DOWN" og holder den nede, ændres parameteren løbende (øges eller mindskes), indtil knappen slippes.

4.2.7. Controller-indstillinger

1) Brugerindstillinger

Når du har låst tasterne op, skal du trykke på knappen "Select" for at åbne menuen.

Set 12/24 Hour Clock

Set Clock

Set gal/m³/L

Set Regen Time

Set Resin Vol.

Set Water Hardness

Set Regen Ratio

Set Backwash

Set Brine

Set Refill

Set Fast Rinse

Set Regen Day

Water Used Today

Average Water Used

a) Indstilling af urformat (Indstil 12/24 timers ur)

b) Indstilling af ur (Indstil ur)

c) Indstilling af volumenenhed (Indstil gal/m³/L)

d) Indstilling af tidspunkt for start af regenerering (Set Regen Time)

e) Indstilling af harpiksvolumen (Set Resin Vol.)

FORSIGTIG: Værdien 008 er angivet som et eksempel. Parameteren må ikke ændres, da det kan medføre, at enheden ikke fungerer korrekt.

f) Indstilling af vandets hårdhed (Set Water Hardness)

g) Indstilling af værdifaktoren for regenereringsområdet for saltvandsharpiks (Set Regen Ratio)

Set Regen Ratio 0.65

h) Indstilling af returskylning (Set Backwash)

Set Backwash 02:00 (Min:Sec)

i) Indstilling af saltvandstid (Set Brine)

Set Brine 30:00 (Min:Sec)

j) Indstilling af genopfyldning af saltlage (Set Refill)

Set Refill 05:00 (Min:Sec)

k) Indstilling af hurtig skylning (Set Fast Rinse)

Set Fast Rinse 03:00 (Min:Sec)

I) Indstilling af tidsregenerering (Set Regen Day)

Midlertidig - efter et passende antal dage. Det anbefales at lade standardindstillingen stå, dvs. 30 dage.

Set Regen Day 30 Days

m) Tæller for brugt vand for hver dag (Brugt vand i dag)

Water Used Today 1.00 m ³

n) Tæller for gennemsnitligt vandforbrug. (Gennemsnitligt vandforbrug)

Average Water Used 5.00 m ³

2) Menu for systemindstillinger

Når du har tændt for enheden, og ventiltypen vises (f.eks. ASD2), skal du trykke på knapperne "ESC" og "DOWN" for at få vist menuen med systemindstillinger.

Set Language

Set Mode

Set Valve Type

Set Work Mode

FORSIGTIG: Værdien af disse parametre er indstillet af producenten. Fabriksindstillingerne må ikke ændres, da det kan påvirke enhedens funktion.

a) Indstilling af menusprog (Set Language)

Set Language

©English

○中文

○Spanish

b) Indstilling af tilstand: Rensning/blødgøring (Indstil tilstand)

Set Mode

○Purifier

© Softener

c) Indstilling af ventiltype (Set Valve Type)

Set Valve Type

©ASD2

○ASD4

○ASD10 ↓

FORSIGTIG: Ændr ikke parameteren, da ventilen ellers ikke vil fungere korrekt.

d) Indstilling af driftstilstand (Set Work Mode)

Set Work Mode

○A-01

○A-02

◎A-03

○A-04

○A-05

○A-06

Driftstilstand	Type	Beskrivelse af apparatet
A-01	Flowmålerens forsinkede opstart	Hvis den tilgængelige mængde behandlet vand falder til nul, starter regenereringen i henhold til brugerindstillingerne (se forrige punkt).
A-02	Flowmåler øjeblikkelig opstart	Hvis den tilgængelige mængde behandlet vand falder til nul, starter regenereringen med det samme.
A-03	Intelligent flowmåler med forsinket opstart	Systemet beregner kapaciteten ud fra mængden af resin, råvandets hårdhed og regenereringshastigheden. Hvis den tilgængelige mængde behandlet vand falder til nul, starter regenereringen i henhold til den tid, der er indstillet af brugeren.
A-04	Intelligent flowmåler med øjeblikkelig opstart	Systemet beregner kapaciteten ud fra mængden af harpiks, råvandets hårdhed og regenereringshastigheden. Hvis den tilgængelige mængde behandlet vand falder til nul, starter regenereringen med det samme.
A-05	Forsinket opstart med flowmåler: en dags forsinkelse	Systemet starter regenereringen, når der er gået det antal dage, som brugeren har indstillet i menupunktet "Set Regen Day".
A-06	Flowmåler starter op med det samme efter en given tid.	Systemet begynder at regenerere, når den tid, der er indstillet i menupunktet "Set Regen Time", er gået.

e) Indstilling af udgangssignal (Indstil udgangssignal)

FORSIGTIG: Værdien af disse parametre er indstillet af producenten. Fabriksindstillingerne må ikke ændres, da det kan påvirke enhedens funktion.

4.2.8. Manuel start af regenereringsprocessen

Tryk på "ESC"-knappen i servicetilstand, og du vil høre lyden af den arbejdende motor. Displayet vil vise:

Motor Running ...

Efter nogle få sekunder viser displayet:

10:30:00 Water System Back Washing... Left : 2Min

Hvis det er nødvendigt at afslutte proceduren, skal du trykke på "ESC"-knappen. Enheden går straks til næste driftstilstand. Hvis der ikke trykkes på ESC-knappen, vil systemet gå igennem regenereringsprocessen.

De resterende trin i regenereringsprocessen kan ses på følgende liste:

Når regenereringsprocessen er afsluttet, vender blødgøringsanlægget tilbage til normal driftstilstand (servicetilstand).

a) Træk stikket ud af stikkontakten, og lad apparatet køle helt af før hver rengøring, justering eller udskiftning af tilbehør, eller hvis apparatet ikke bruges.

b) Træk altid stikket ud af stikkontakten, før du rengør eller lægger apparatet væk.
c) Brug kun milde, fødevaregodkendte rengøringsmidler til at vaske apparatet.
d) Efter rengøring af enheden skal alle dele tørres helt, før den bruges igen.
e) Opbevar enheden på et tørt, køligt sted, fri for fugt og direkte sollys.
f) Apparatet må ikke sprøjtes med en vandstråle eller nedsænkes i vand.
g) Apparatet skal regelmæssigt inspiceres for at kontrollere dets tekniske effektivitet og opdage eventuelle skader.
h) Brug en blød klud til rengøring.

4.3.2. Bortskaffelse af brugte enheder

Dette apparat må ikke bortskaffes i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektrisk udstyr. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der er brugt til at fremstille apparatet, kan genbruges i overensstemmelse med mærkningen. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

A- Strømningsmålerport

B- Bypass-stempelstang

• Typisk område: 20–35 Nm
• Sikrere/lavspenningsområde: 20–25 Nm
• Maks: ikke overskrid 40 Nm

- Hvis det er en liten lekkasje, øk momentet i små trinn (≈ 5 Nm hver gang), men ikke overskrid sikkerhetsgrensen.

• Midlertidig vannstrømningshastighet, f.eks. 1,00 m³/t.

• Regenereringsstarttid, f.eks. 02:00

FORSIKTIG: Ikke endre parameteren, ellers vil ikke ventilen fungere som den skal.
